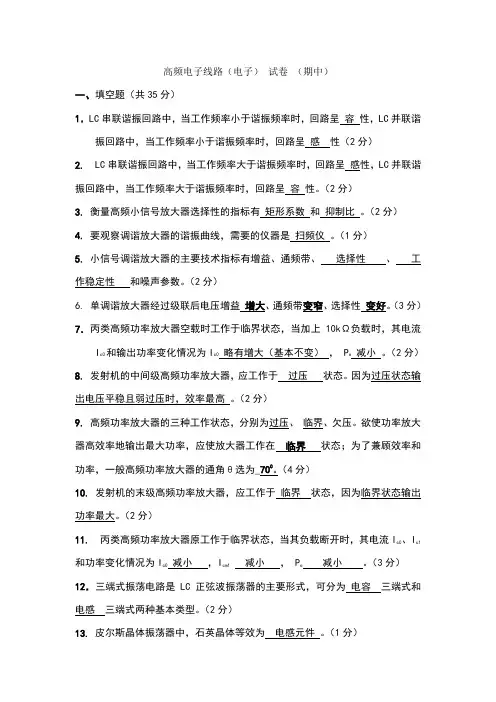

高频电子线路(电子) 试卷 (期中)答案

《高频电子线路》复习题（含解答）一、是非题（在括号内打“”表示对，“X”表示错。

）I•多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。

（X ）2•多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。

（X ）3•功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输岀功率。

（）4•放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。

（）5.电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。

（X ）6•在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。

（）7.双边带（DSB信号的振幅与调制信号的规律成正比。

（X ）8•调频有两种方法，分别称为直接调频和间接调频。

（）9.锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。

（）10• LC回路的品质因数Q值愈小，其选频能力愈强。

（X ）II.调谐放大器兼有放大和选频功能。

（）12• DSB调幅波中所包含的频率成分有载频、上下边频。

（X ）13.LC回路的品质因数Q 值愈小，其选频能力愈弱。

（）14.调谐功率放大器是采用折线近似分析法。

（）二、选择题（将一个正确选项前的字母填在括号内）1 •欲提高功率放大器的效率，应使放大器的工作状态为（D ）A.甲类 B •乙类C •甲乙类 D •丙类2•为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B ）A.LC正弦波振荡器 B •晶体振荡器 C . RC正弦波振荡器3 .若载波U c（t）=UCcos 3 C t,调制信号u Q（t）= U Q cos Q t，则调相波的表达式为（B ）A.U p«t）=U C COS（3 C t + m f sin Q t） B . U pd（t）=U C COS（3 c t + mcos ◎ t）C. U Ph（t）=U C（1 + mcos Q t ）cos 3 c t D . Up«t）=kU Q U：cos 3 e tcos Q t4.某调频波，其调制信号频率F= 1kHz，载波频率为10.7MHz，最大频偏厶f尸10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B ）A.12kHz B . 24kHz C . 20kHz D . 40kHz5 . MC1596集成模拟乘法器不可以用作（D ）A.混频 B .振幅调制C .调幅波的解调 D .频率调制6.某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D ）A .过压B .弱过压C .临界D .欠压7.鉴频的描述是（B ）A .调幅信号的解调B .调频信号的解调C .调相信号的解调&下图所示框图能实现何种功能？（C ）其中U s(t)= U s cos 3 s tcos Q t，U L(t)= U L COS 3 L tA.振幅调制Lio。

高频电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在高频电子线路中，LC振荡器的振荡频率由以下哪一项决定？A. 电感和电容的值B. 电阻的值C. 电源电压D. 负载阻抗答案：A2. 以下哪个不是高频电子线路中常用的放大器？A. 晶体管放大器B. 场效应管放大器C. 运算放大器D. 真空管放大器答案：C3. 高频电子线路中，谐振频率的计算公式为：A. f = 1/(2π√LC)B. f = 1/(2πLC)C. f = 2π/LCD. f = 2π√LC答案：A4. 在高频电子线路中，以下哪个参数不是影响电路Q值的因素？A. 电阻B. 电感C. 电容D. 频率答案：D5. 高频电子线路中，为了抑制噪声，通常采用以下哪种方法？A. 增加电源电压B. 减小电源电流C. 增加电路增益D. 使用滤波器答案：D二、填空题（每题2分，共20分）1. 高频电子线路中，谐振频率的计算公式为 f = __________。

答案：1/(2π√LC)2. 电路的Q值越高，意味着电路的_________越小。

答案：带宽3. 在高频电子线路中，阻抗匹配的目的是_________。

答案：提高信号传输效率4. 晶体管在高频电子线路中通常工作在_________。

答案：截止区或饱和区5. 高频电子线路中，为了减少信号的反射，通常使用_________。

答案：阻抗匹配技术三、简答题（每题10分，共30分）1. 简述高频电子线路中，晶体管和场效应管的区别。

答案：晶体管通常指的是双极型晶体管（BJT），它由两个PN结组成，而场效应管（FET）是由一个PN结构成的。

晶体管的工作原理是通过控制基极电流来控制集电极和发射极之间的电流，而场效应管则是通过改变栅极电压来控制漏极和源极之间的电流。

晶体管的输入阻抗较低，输出阻抗较高，而场效应管则相反，输入阻抗高，输出阻抗低。

2. 说明在高频电子线路中，为什么需要阻抗匹配。

答案：在高频电子线路中，阻抗匹配是为了减少信号在传输过程中的反射和损耗，从而提高信号的传输效率和功率传输。

练习试卷一、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。

2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。

3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。

4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。

试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。

5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。

6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。

二、选择题1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。

A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。

A 频率占据B 间歇振荡C 寄生振荡4. 集成模拟相乘器是（ B ）集成器件。

A 线性B 非线性C 功率5. 自动增益控制电路是（ A ）。

A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采用调制技术。

（8分）答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。

采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。

2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。

若能振荡，指出振荡频率与f!、f2之间的关系。

（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。

高频电子线路考卷（含答案）一、选择题（每题2分，共20分）A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中，下列关于功率放大器的描述，错误的是：A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高，输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题（每题2分，共20分）6. 高频电子线路中，放大器的三种组态分别是________、________和________。

7. 在高频放大器中，为了提高增益，常采用________和________两种方法。

8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。

9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。

10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。

三、简答题（每题10分，共30分）11. 简述高频放大器的主要性能指标及其物理意义。

12. 请说明高频振荡器起振和稳幅的原理。

13. 简述滤波器的主要技术指标及其作用。

四、计算题（每题15分，共30分）14. 已知某高频放大器的输入电压为10mV，输出电压为2V，求该放大器的电压增益。

15. 设一个LC振荡器的振荡频率为10MHz，求振荡回路中的电感L和电容C的值。

五、分析题（每题20分，共40分）16. 请分析影响高频放大器线性失真的因素，并提出相应的改善措施。

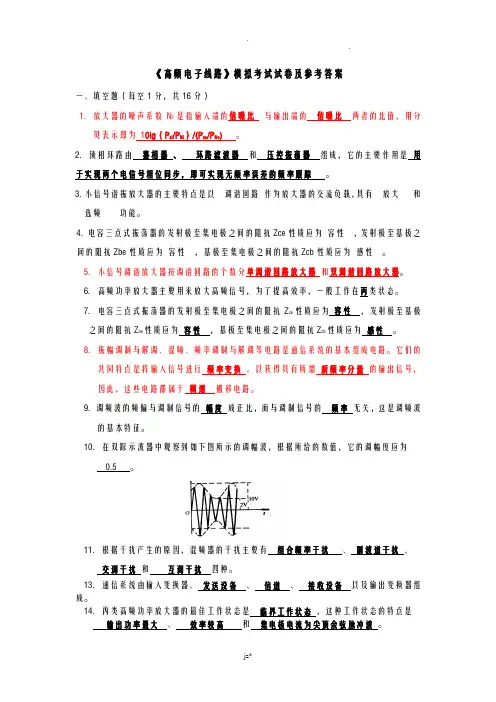

《高频电子线路》模拟考试试卷及参考答案一、填空题（每空1分，共16分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

3．小信号谐振放大器的主要特点是以调谐回路作为放大器的交流负载，具有放大和选频功能。

4．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb性质应为感性。

5．小信号调谐放大器按调谐回路的个数分单调谐回路放大器和双调谐回路放大器。

6．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。

7．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

8．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。

它们的共同特点是将输入信号进行频率变换，以获得具有所需新频率分量的输出信号，因此，这些电路都属于频谱搬移电路。

9．调频波的频偏与调制信号的幅度成正比，而与调制信号的频率无关，这是调频波的基本特征。

10．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为0.5 。

11．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

13．通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

14．丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

15．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真1、下列不属于小信号谐振放大器的技术指标是（C ）A、电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz～8KHz ，则已调波的带宽为（ A ）A、16KHzB、200KHzC、4KHzD、8KHz3、对于同步检波器，同步电压与载波信号的关系是（C ）A、同频不同相B、同相不同频C、同频同相D、不同频不同相4、串联型石英晶振中，石英谐振器相当于（ D ）元件A、电容B、电阻C、电感D、短路线6、下列电路不属于频谱搬移电路的是（B ）A、调幅电路B、调频电路C、检波电路D、变频电路9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（B ）A、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）混频电路A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入1、谐振放大器处在谐振时其增益最大。

（√）2、小信号谐振放大器抑制比越大，其选择性越好。

（√）3、高频功放的动态线是一条直线。

（×）4、石英晶振可分为串联型和并联型。

（√）5、LC正弦波振荡器的振荡频率由反馈网络决定。

（×）6、利用非线性器件的相乘作用实现频谱搬移。

一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。

（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。

（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。

（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。

（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。

（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。

（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。

（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb ’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。

（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。

参考答案2010/2011学年度第二学期《高频电子线路》期中试卷班别：姓名：评分：一、填空题：（每空1分，共27分）1、通信的主要任务是传输消息2、语言、文字、图像、数据等原始消息的电信号称为基带信号。

3、已调信号也称频带信号，是载有基带信息的高频振荡信号。

4、无线电波的主要传播方式有：（1）视距传播（2）地波传播（3）电离层传播（4）对流层散射传播及卫星传播5、通信系统由输入输出换能器、发送接收设备、信道、三大部分组成。

6、调制信号是指用来对载波进行调制的基带信号。

7、在三种基本模拟调制中，分别是调幅、调频、调相，用字母表示分别是AM、FM 、PM8、数字调制可分为振幅键控、频移键控、相移键控分别用字母表示ASK、FSK、PSK9、软件无线电的特点是通信的全过程充分数字化，完全可编程，具有程控多频多模式和多种业务服务。

10、LC串联谐振又称为电压谐振、而并联谐振则称为电流谐振二、按要求回答问题：（39分）1、写出下面字母对应的名称：（每空0.5分，共9分）BJT( 三极管) FET( 场效应管) BPF( 带通滤器)RF( 射频) AMP( 放大器) LNA(宽频带低噪声放大器) DSP(数字信号处理器) CPU(中央处理器) MCU( 微处器) AGC( 自动增益控制) SAWF(声表面滤波) FBAR(薄膜体声滤波器) AM( 调幅) FM( 调频) UHF( 特高频段)LPF( 低通滤波) IF( 中频信号) MW( 中波段)2、画出无线电调幅发射机的组成方框图（3分）3、放大器的噪声主要来自于哪里？各元件有何噪声特点？（3分）1、外部干扰噪声2、内部元件噪声①电阻热噪声②晶体管散粒噪声③晶体管分配噪声④晶体管闪烁噪声4、造成谐振放大器的不稳定的原因和解决方法（3分）Y，在一定条件①原因：由于三极管集电结的结电容不为0，存在反向传输导纳re 下可能会令放大器形成正反馈。

①解决办法：电容中和法、阻抗失配法。

⾼频电⼦线路试卷及答案⼀、单项选择题（本⼤题共10⼩题，每⼩题2分，共20分）1．欲提⾼⾼频功率放⼤器的效率，应使放⼤器的⼯作状态为（D）A．甲类B．⼄类C．甲⼄类D．丙类2．混频器⼲扰哨声的产⽣是由于（D）A．混频器前端电路的选择性不好B．外来⼲扰信号与本振的组合⼲扰C．外来⼲扰信号与有⽤信号的组合⼲扰D．混频器的⾮理想相乘特性产⽣的有⽤信号与本振的⾃⾝组合⼲扰3．调频波的特点是（A）A．载波频率随调制信号的⼤⼩⽽变化B．载波频率随调制信号的频率⽽变化C．载波幅度随调制信号的频率⽽变化D．载波的附加相移随调制信号频率⽽变化4．调制信号为uΩ(t)=UΩcosΩt,载波信号为uc(t)=Uccosωct，则表达式uo(t)=Ucos(ωct+msinΩt)是（C）A．普通调幅波B．抑制载波双边带调幅波C．调频波D．调相波2．欲提⾼功率放⼤器的效率，应使放⼤器的⼯作状态为（D）A．甲类B．⼄类C．甲⼄类D．丙类3．为提⾼振荡频率的稳定度，⾼频正弦波振荡器⼀般选⽤（B ）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器5．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（B）A．u PM(t)=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最⼤频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A．12kHz B．24kHz C．20kHz D．40kHz8．MC1596集成模拟乘法器不可以⽤作（D）A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最⼤振幅为10v，最⼩振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．以下⼏种混频器电路中，输出信号频谱最纯净的是（C）A．⼆极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放⼤器⼯作在临界状态，若保持其它参数不变，将集电极直流电源电压增⼤，则放⼤器的⼯作状态将变为（D）A．过压B．弱过压C．临界D．⽋压12．鉴频的描述是（B）A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利⽤⽯英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，⽯英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，⽯英晶体呈阻性，可构成串联型晶体振荡器C．fsD．fs14．下图所⽰框图能实现何种功能？（C）其中u s(t)= U s cosωs tcosΩt，u L(t)= U L cosωL tA ．振幅调制B ．调幅波的解调C ．混频D ．鉴频15．⼆极管峰值包络检波器，原电路正常⼯作。

1.画出无线通信收发信机的原理框图，并说出各部分的功用。

解：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

2.某高频功率放大器工作在临界状态，已知其工作频率f ＝520MHz ，电源电压E C =25v ，集电极电压利用系数ξ=0.8，输入激励信号电压的幅度U bm =6v ，回路谐振阻抗R e =50Ω，放大器的效率ηC ＝75％。

求：⒈U cm 、I cm1、输出功率P o 、集电极直流能源P DC 及集电极功耗P C⒉ 当激励电压U bm 增加时，放大器过渡到何种工作状态？当负载阻抗R e 增加时，则放大器由临界状态过渡到何种工作状态？解:（1）U cm =E C ξ=20V I cm1= U cm / R e =0.4AP o = U cm I cm1 /2=4W P D = P o /ηC ＝5.33WP C =P DC - P o ＝1.33W（2）当激励电压U bm 增加时，放大器从欠压状态经过临界状态过渡到过压工作状态，当负载阻抗R e 增加时，则放大器由临界状态过渡到过压工作状态。

3. 图示为波段内调谐用的并联振荡回路，可变电容 C 的变化范围为 12～260 pF ，Ct 为微调电容，要求此回路的调谐范围为 535～1605 kHz ，求回路电感L 和Ct 的值，并要求C 的最大和最小值与波段的最低和最高频率对应。
