智能手机锂电池充电管理—一种集成化的解决方案

智能锂电池管理系统的设计与实现随着科技的不断发展，锂电池作为一种绿色环保的能源储备方式越来越受到人们的青睐。

然而，锂电池的管理和维护一直是一个比较复杂的问题。

为了解决这个问题，智能锂电池管理系统应运而生。

本文旨在介绍智能锂电池管理系统的设计与实现，借助人工智能技术，实现对锂电池的智能管理和优化。

一、智能锂电池管理系统的背景随着新能源车辆的普及，锂电池的应用也越来越广泛。

然而，锂电池的管理和维护一直是一个比较复杂的问题。

针对这个问题，传统的方案是使用保护板进行管理，但是保护板的精度和可靠性并不高。

为了解决这个问题，智能锂电池管理系统应运而生。

它借助人工智能技术，可以实时地监测、分析和优化锂电池的状态，提高锂电池的效率和寿命。

二、智能锂电池管理系统的原理智能锂电池管理系统的核心是人工智能技术。

系统利用传感器对锂电池的电量、温度、压力等参数进行采集和监测，然后借助人工智能算法对这些数据进行分析和处理，最终输出优化后的控制指令，来实现对锂电池的智能管理。

具体来说，智能锂电池管理系统包含以下几个方面的技术：1. 数据采集技术智能锂电池管理系统需要对锂电池的电量、温度、压力、电流等参数进行采集。

目前，常用的传感器有电流传感器、温度传感器、压力传感器、电压传感器等。

2. 数据处理技术获取到锂电池的数据之后，需要进行处理和分析，以便更好地了解锂电池的状态和性能。

数据处理技术包括数据清洗、数据分析、数据建模等。

3. 人工智能算法人工智能算法是智能锂电池管理系统的核心。

根据锂电池的状态和性能，选择适当的算法进行分析和处理，比如神经网络、深度学习等。

4. 控制指令输出技术智能锂电池管理系统最终需要输出控制指令，来实现对锂电池的智能管理。

控制指令可以通过无线电信号或者有线方式传输到锂电池中，从而对其进行控制。

三、智能锂电池管理系统的优势智能锂电池管理系统相对于传统的锂电池管理方案具有以下优势：1. 提高锂电池的效率和寿命智能锂电池管理系统能够实时地监测、分析和优化锂电池的状态，有效地提高了锂电池的效率和寿命。

基于集成电路的锂电池智能充电器随着科技的快速进步和创新，充电器也在不断地迭代和更新，从最初的简单插座式充电器，到后来的快充、无线充电等各种形式，充电器的应用已经广泛涵盖了我们日常生活的方方面面。

而现如今，随着电动汽车以及各类电子设备的普及，锂电池的使用也越来越多。

为了提高锂电池的充电效率和安全性，基于集成电路的锂电池智能充电器逐渐被人们所接受和使用。

下面我们来探讨一下基于集成电路的锂电池智能充电器的相关知识。

一、集成电路的概念集成电路，顾名思义便是将许多电路通过特定的设计和技术集成在同一块芯片上。

集成电路得到了广泛的应用，可以说现在的电子设备几乎都离不开它。

实际上也正是通过集成电路技术，我们才得以在如今的手机、平板电脑、笔记本电脑等设备中使用高效率的处理器、存储器、传感器、通讯模块等等。

二、锂电池的特点和优势锂电池相比于其他形式的电池，有以下几个显著的优势：1. 高能量密度：锂电池的能量密度远高于其他形式的电池，可以储存更多的能量；2. 环保：锂电池没有任何污染的危害性，对环境损害小；3. 充电效率高：锂电池的充电效率可以达到80%以上，是其他电池的两倍左右。

三、基于集成电路的锂电池智能充电器的工作原理基于集成电路的锂电池智能充电器有以下几个明显特点：1. 具有恒定的充电电流和充电电压，能够有效地保护锂电池不被过度充电和过度放电；2. 具备过流过压保护功能，可以在出现异常情况时及时切断电源，避免对设备造成损害；3. 能够对单个电池进行检测和监控，识别电池的类型和状态，从而确定恰当的充电电流和电压。

基于集成电路的锂电池智能充电器的工作原理和普通的充电器有很大的区别。

普通的充电器会根据电池的特性，设定对应的充电电压和充电电流，然后通过直流转换器将交流电转换成电池所需要的直流电。

而基于集成电路的锂电池智能充电器则利用电路板上的集成电路芯片，通过智能化的算法计算和控制充电电流和电压。

首先，充电器会先对电池进行检测，确定电池的类型和状态，并判断是否需要充电。

锂电池充电管理的智能控制算法优化随着电动汽车、便携式电子设备等的普及，锂电池作为一种高性能、高能量密度的电池，受到了广泛的关注和应用。

然而，充电管理一直是锂电池技术面临的挑战之一。

为了提高锂电池充电的效率和安全性，研究人员不断在探索和优化智能控制算法。

本文将从锂电池充电管理的需求和挑战、优化算法的原理和方法以及优化效果等方面进行详细阐述。

首先，了解锂电池充电管理的需求和挑战对于优化算法的设计至关重要。

锂电池充电需要满足两个基本要求：充电效率高和充电安全可靠。

高效率的充电可以缩短充电时间、优化电池循环寿命和提高充电利用率。

但是，过高的充电功率可能会导致温升过快，容易引发热失控等安全问题。

因此，在设计智能控制算法时需要综合考虑充电效率和充电安全性，并进行优化。

其次，智能控制算法的优化需要基于对锂电池充电特性的深入理解。

锂电池的充电过程可以分为恒流充电和恒压充电两个阶段。

恒流充电阶段是为了迅速将电池带到额定电压，而恒压充电阶段则通过控制充电电压来稳定电池的充电状态。

优化算法的关键是在保证充电效率的同时，避免过高的充电功率和过度充电，以确保电池的充电安全。

目前常用的优化算法包括PID控制算法、模型预测控制算法和基于智能优化的算法等。

PID控制算法是一种经典的控制方法，通过对比实际输出和期望输出的差值，调整控制量来实现对充电过程的控制。

该算法具有简单、易于实现的特点，但在锂电池充电管理中存在一定的局限性，如对充电特性变化较敏感、调节性能有限等。

模型预测控制算法是一种基于数学模型的优化算法，通过建立电池充电模型，并基于模型对未来电池状态进行预测，实现对充电过程的优化控制。

该算法具有较高的充电效率和充电安全性，适用于电池容量变化较大的情况。

智能优化算法是一种基于遗传算法、粒子群算法等智能算法的充电优化方法，通过搜索最优的充电策略，实现对充电过程的自动调整。

这种算法具有全局搜索能力和适应性强的特点，可以有效提高充电效率和安全性。

锂电池充电管理芯片现在，锂电池作为一种高能量密度和长寿命的电池，被广泛应用于各种便携设备和电动车辆中。

而锂电池充电管理芯片则起到了对锂电池进行安全、高效充电的重要作用。

本文将对锂电池充电管理芯片的工作原理、应用领域和优势进行探讨。

锂电池充电管理芯片，也被称为锂电池充电管理IC，是一种集成电路芯片，能够对锂电池的充电过程进行监控和控制，确保充电过程安全、高效。

锂电池充电管理芯片通常包括电压监测、温度监测、电流控制和通信接口等功能模块。

在锂电池充电管理芯片中，电压监测模块可以实时监测锂电池的电压变化，并对其进行采样和检测。

通过电压监测模块，锂电池的电压状态可以被实时反馈，从而实现对充电过程的控制和保护。

温度监测模块则可以监测锂电池的温度情况，避免过高或过低的温度对锂电池的安全性造成影响。

电流控制模块是锂电池充电管理芯片中非常重要的部分，它可以根据锂电池的实际情况，调整充电电流的大小和方向。

通过电流控制模块，锂电池的充电速度和充满程度可以得到有效控制，从而实现锂电池的高效充电。

此外，锂电池充电管理芯片通常还会提供与其他设备进行通信的接口，如I2C、SPI等接口。

通过这些接口，锂电池充电管理芯片可以和电池管理系统（BMS）等设备进行数据传输和控制，实现对锂电池的全面管理和保护。

锂电池充电管理芯片在很多领域都有广泛的应用。

在便携设备方面，锂电池充电管理芯片可以保证手机、平板电脑等设备的安全充电和长寿命使用。

在电动车辆领域，锂电池充电管理芯片可以实现对电动车辆电池组的充电管理，确保电动车辆的行驶安全和电池寿命。

锂电池充电管理芯片相比传统充电管理方式有很多优势。

首先，锂电池充电管理芯片集成度高，能够在一个小芯片上实现多种功能模块，从而减小了电路板面积，提高了系统的稳定性。

其次，锂电池充电管理芯片具有高效、精确的充电控制和保护功能，可以有效提高锂电池的充电效率和安全性。

最后，锂电池充电管理芯片具有与其他设备进行通信的接口，能够与电池管理系统等设备配合工作，实现电池的全面管理。

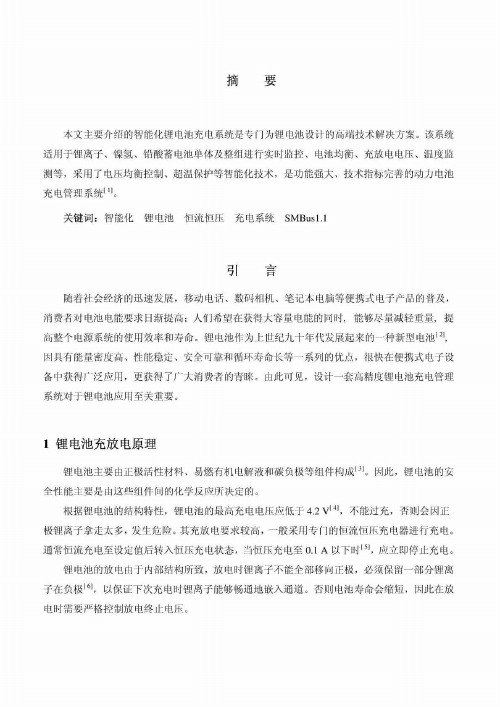

摘要本文主要介绍的智能化锂电池充电系统是专门为锂电池设计的高端技术解决方案。

该系统 适用于锂离子、镍氢、铅酸蓄电池单体及整组进行实时监控、电池均衡、充放电电压、温度监 测等，釆用了电压均衡控制、超温保护等智能化技术，是功能强大、技术指标完善的动力电池 充电管理系统【1】。

关键词：智能化锂电池恒流恒压充电系统5148051.1弓I 言随着社会经济的迅速发展，移动电话、数码相机、笔记本电脑等便携式电子产品的普及，消费者对电池电能要求日渐提高；人们希望在获得大容量电能的同时，能够尽量减轻重量，提 高整个电源系统的使用效率和寿命。

锂电池作为上世纪九十年代发展起来的一种新型电池12】，因具有能量密度高、性能稳定、安全可靠和循环寿命长等一系列的优点，很快在便携式电子设 备中获得广泛应用，更获得了广大消费者的青睐。

由此可见，设计一套高精度锂电池充电管理 系统对于锂电池应用至关重要。

1锂电池充放电原理锂电池主要由正极活性材料、易燃有机电解液和碳负极等组件构成〖3】。

因此，锂电池的安 全性能主要是由这些组件间的化学反应所决定的。

根据锂电池的结构特性，锂电池的最高充电电压应低于4.2 04】，不能过充，否则会因正 极锂离子拿走太多，发生危险。

其充放电要求较高，一般采用专门的恒流恒压充电器进行充电。

通常恒流充电至设定值后转入恒压充电状态，当恒压充电至0.1人以下时15】，应立即停止充电。

锂电池的放电由于内部结构所致，放电时锂离子不能全部移向正极，必须保留一部分锂离 子在负极16】，以保证下次充电时锂离子能够畅通地嵌入通道。

否则电池寿命会缩短，因此在放 电时需要严格控制放电终止电压。

150八I3 細1181.1 电池信息骨--------------^电流采样2系统构成利用单片机系统和开关电源相结合，我们就可以构造出一个智能化的锂离子、锂聚合物电 池智能管理系统。

开关电源主功率回路负责将电能转化成电池充电所需要的形式，同时应尽量 提高效率，减小电压电流纹波17】。

锂电池充电管理电路锂电池充电管理电路，这就像是锂电池的贴心小管家，默默地守护着锂电池的充电过程，让锂电池能够健康地工作，就像我们身边那些默默付出的朋友一样。

咱们先来说说锂电池为啥需要这个充电管理电路呢？锂电池这东西啊，可娇贵了，不像那些皮实的老电池。

它就像是一个特别敏感的小宝贝，充电的时候要是没有好好照顾，那可就容易出问题。

比如说，如果充电的电压太高，那就好比是你给一个小水杯拼命地倒水，水满了还倒，那肯定就会溢出来，锂电池可能就会鼓包，甚至爆炸呢。

这可不得了，就像家里突然出了个大灾祸一样吓人。

再比如说，要是充电电流太大，那就像是一群人一下子冲进一个小房间，不把房间挤坏才怪呢，锂电池内部的结构可能就会被破坏。

所以啊，充电管理电路就像一个严格又细心的门卫，控制着进来的“电量客人”，不让太多也不让太少，电压和电流都得刚刚好。

那这个充电管理电路到底是怎么工作的呢？它里面有好多聪明的小设计呢。

有一种叫线性充电管理芯片的东西，这个芯片啊，就像是一个经验丰富的老工匠。

它通过调整自身的电阻来控制充电电流，就像老工匠根据材料的特性慢慢打磨一样。

这个芯片在充电过程中，会一点点地把电流调整得稳稳当当的，就像老工匠把东西做得精致又完美。

还有一种开关型充电管理芯片，这就像是一个高效的快递员。

它不是像线性芯片那样慢慢调整，而是快速地把电能以合适的方式传递给锂电池，就像快递员快速又准确地把包裹送到目的地一样。

不管是线性的还是开关型的，它们的目的都是一样的，就是让锂电池能安全又高效地充满电。

在实际的电路设计里，还有很多小细节得注意呢。

比如说，电路里得有检测电池电压的部分，这就像是给锂电池量体温一样。

只有时刻知道电池的电压情况，才能知道什么时候该停止充电，什么时候该调整充电的速度。

要是没有这个检测的部分，那就像是医生给病人看病却不量体温一样，完全不知道病人的情况，那怎么能行呢？再比如说，充电管理电路还得有保护功能，就像给锂电池穿上了一层防护服。

本技术提供一种锂电池充放电控制的智能电源管理系统，搭建在ARM核心板上，是一种运行linux环境的SOC系统，该管理系统可用于对多个单体锂电池进行步次智能充放电控制，统一高效管理多个锂电池，提高充放电管理效率；另还可根据单体锂电池的电压电流实时计算功率，以动态关闭已达到充放电要求的单体锂电池的电源，达到节能的效果；设置安全监测设备确保系统在安全的环境下使用，延长锂电池的寿命；通过推送上位机软件的策略，进一步达到数据管控以及节能的效果。

权利要求书1.一种运用于锂电池充放电控制的智能电源管理系统，搭建在ARM核心板上，是一种运行linux环境的SOC系统，被应用于对多个单体锂电池进行充放电，智能电源管理系统和上位机软件配合使用，其特征在于，该智能电源管理系统至少包括：充放电控制中心，数据采集中心，数据处理中心，安全监测中心；其中充放电控制中心至少包括智能控制模块，极性切换模块以及充放电监测模块，充放电监测模块检测获取电芯的电压和充放电流，智能控制模块获取上位机软件下发的充放电流程，依据充放电流程对充放电电源的充放过程进行步次控制；数据采集中心至少包括单体电压采集模块和单体电流采集模块，得到对应的锂电池原始数据；数据处理中心，是一块ARM芯片搭载linux系统的微电脑系统，至少包括高速存储模块，实时计算模块，推送模块以及flash，其中高速存储模块快速保存重要的节点数据和缓存数据，实时计算模块计算锂电池原始数据，得到锂电池必要数据，推送模块使用由数据处理中心往上位机软件推送的策略来传输锂电池必要数据给上位机软件，其中锂电池必要数据包括容量、能量、功率和累计时间；另外，智能电源管理系统在离线运行状态和正常运行状态之间转变状态；当该智能电源管理系统处于离线运行状态时，若该智能电源管理系统与上位机软件通信中断，智能控制模块继续执行充放电流程进行充放电管理，数据采集中心继续将采集到的锂电池原始数据发送给数据处理中心处理，此时数据处理中心将离线数据存入到高速存储模块内，如果离线数据过大则写入flash内进行保存，直至该智能电源管理系统与上位机软件通信恢复，数据处理中心将存储的离线数据整合到当前采集的数据包中打包上传给上位机软件；当该智能电源管理系统处于正常运行状态时，若智能电源管理系统与上位机软件发生通信中断时，智能控制模块暂停执行充放电流程，数据处理中心保存中断前的采集到的数据，等待网络恢复时再推送给上位机软件；安全监测中心至少包括双重超压检测单元、双向通信监视单元、电源管理单元和接触电阻检测单元。

锂电池管理系统解决方案
锂电池管理系统（BMS）是用来监控和控制锂电池组的电池管理系统。

以下是一些解决方案可以提高锂电池组的性能和安全性：
1. 电池状态监测：BMS可以实时监测锂电池的电流、电压、温度等参数，以确保电池的正常工作状态。

2. 电池均衡技术：BMS可以实现对电池组内单体电池的均衡充电，以避免某些电池充放电不平衡问题，延长整个电池组的寿命。

3. 温度管理：BMS可以根据电池组的温度情况进行智能控制，避免过热或过冷对电池性能的影响。

4. 充放电保护：BMS可以监测电池组的充放电过程，一旦出现异常情况，例如过充、过放、短路等，BMS将及时切断电流，以保护电池和系统的安全。

5. 故障诊断和报警：BMS可以检测电池组的故障，并及时发出警报以便用户采取相应的措施，避免进一步损害。

6. 数据记录和分析：BMS可以记录和存储锂电池的使用信息和性能参数，以便用户分析和评估电池组的健康状况，优化使用策略。

需要注意的是，使用BMS时应选择正规合法的厂家和产品，并按照厂家的指南安装和使用，以确保符合中国的法律政策和相关标准要求。

锂电充电管理方案概述锂电池作为一种高能量密度的电池，已经广泛应用于电子产品、电动车及新能源汽车等领域。

在锂电池的使用过程中，充电管理是至关重要的一环。

合理的充电管理方案可以有效地延长锂电池的寿命，减少电池的损坏和安全事故的发生。

本文将介绍一些常用的锂电充电管理方案以及其优缺点。

常见的锂电充电管理方案恒流充电法恒流充电法是一种最常见的锂电充电方法。

该方法是将恒定的电流通入电池，直到电池电压达到充电终止电压时停止充电。

其优点是简单易行，控制电流较为准确，充电效率高。

但是，恒流充电法也存在一些缺点，例如不能对电池进行过度充电保护，容易导致电池发生安全事故等。

恒压充电法恒压充电法是另一种常见的锂电充电方法。

该方法是将恒定的电压通入电池，直到充电电流降到一定程度时停止充电。

其优点是可以保证电池在安全范围内充满电，充电效率高。

但是恒压充电法也存在一些缺点，如不能对电池进行严格的过度充电保护，充电完全后必须停止充电等。

变流充电法变流充电法是一种可以自动调整充电电流大小的充电方法。

该方法会不断地检测电池充电状态，随时调整充电电流，以达到最佳的充电效果。

其优点是可以对电池进行过度充电保护，可以延长电池的寿命，但是也存在一些缺点，如充电后需停止充电等。

锂电充电管理方案的选择在选择锂电充电管理方案时，需要根据实际情况和需求进行选择。

如在电池充电的过程中，需要充电速度快，可以选择恒流充电法和恒压充电法。

如果需要更好的保护电池，可以选择变流充电法。

同时，在选择充电管理方案时也需要考虑到成本和可行性等因素。

结论锂电充电管理方案的选择与合理使用，可以有效地延长锂电的寿命，减少电池的损坏和安全事故的发生。

在实际应用中，需要根据实际需求进行选择，选择最适合的充电管理方案。

在使用过程中也需要严格按照充电管理方案进行充电，以达到最佳的充电效果和保护电池的目的。

1 锂离子电池概述1.1 锂离子电池的发展概述锂离子电池因循环寿命长（大于 500 次）、能量转换效率高、自放电率低（小于每月 10%），使其市场占有率不断提高。

其初始成本较高，应用并不广泛，但新的化学体系和规模经济能够降低未来锂离子电池的成本。

1.2 锂离子电池的基本原理锂离子电池一般是使用锂金属氧化物为正极材料，石墨为负极材料，是使用非水电解质的电池。

正极中的金属是过渡金属，通常是Co。

活性物质在电池两端黏接到金属集流体，并用微孔聚合物隔膜或凝胶聚合物作电气隔离。

液体或凝胶聚合物电解质允许锂离子（Li +）在正极和负极之间扩散。

锂离子通过插层过程从活性物质中嵌入或脱出。

在充电过程中的正极上，活性物质被氧化，锂离子脱出过程如下。

+xe-在充电过程中的负极上，活性物质被还原。

在反应中，锂离子从正极迁移并通过电解液和隔膜嵌入[1]。

1.3 锂离子电池的特性优点：1）能量密度比较高，是铅酸电池的约6~7倍；2）额定电压高，约等于3只镍镉或镍氢充电电池的串联电压；3）自放电率很低，一般可做到低于1%/ 月，不到镍氢电池的1/20；4）绿色环保，不论生产、使用和报废，都不含有毒有害重金属元素和物质。

缺点：1）安全性差，有发生爆炸的危险。

2）须保护线路，防止电池被过充、过放电。

1.4 锂离子电池的充电过程目前锂离子电池的充电过程，大致划分为四个阶段，即涓流充电 、恒流充电 、 恒压充电 、停止充电。

涓流充电，所谓涓流就是小电流充电。

一般我们取0.1C 即可，C 代表电池容量。

锂离子电池存在电量过放的可能，所以我们需要用小电流来补偿的电池电量，避免过放带来的电池损伤进一步激化。

恒流充电，即充电电流恒定，就是我们常说的CC 模式。

恒流充电我们电流需要恒定，一般取充电电流在0.2C ~1C 。

这个过程中，电池的电压会不断上升，直达电池电压达到4.2V 后进入恒压充电阶段。

恒压充电，即充电电压恒定，就是我们常说的CV 模式。
