最简单手工制作无线网卡接收WIFI信号增益方法

Wi-Fi信号增强器的制作方法Wi-Fi信号增强器是一种可以增强无线网络信号强度和覆盖范围的设备。

当我们在使用Wi-Fi时，经常会遇到信号不稳定、覆盖不到的情况，而使用Wi-Fi信号增强器可以很好地解决这些问题。

本文将介绍一种简单但有效的Wi-Fi信号增强器的制作方法。

首先，我们需要准备一些材料和工具。

材料包括：一个空的铁制罐，具体大小可以根据需要进行选择；一根RG6同轴电缆；一个Wi-Fi天线引线；一个相配的天线接头；一些电线和焊锡等。

工具包括：锯子或割线钳、焊锡工具、钻孔机以及一些常见的家用工具。

第一步，我们需要将铁制罐制作成一个Wi-Fi天线的反射器。

首先，将铁罐从中间割开，使其分成两个半圆形的盖子。

然后，根据所使用的Wi-Fi天线的类型和大小，将盖子的大小调整到合适的尺寸。

最后，将两个半圆形的盖子焊接在一起，形成一个封闭的反射器。

确保反射器的所有接缝都完全密封，以避免信号泄漏。

第二步，我们需要在反射器上钻一个小孔，用于安装Wi-Fi天线引线。

选择一个合适的位置，用钻孔机在反射器上钻一个直径与Wi-Fi天线引线相匹配的孔。

确保孔的位置和大小适合Wi-Fi天线引线，以确保信号的有效传输。

第三步，将Wi-Fi天线引线通过孔穿入反射器内，并使用焊锡固定在合适的位置上。

确保Wi-Fi天线引线与反射器之间没有接触，以避免信号干扰。

第四步，准备一根RG6同轴电缆，并将其一端剥去绝缘层，露出内部的铜导线。

将RG6同轴电缆的中心导线与Wi-Fi天线引线的中心导线焊接在一起，确保焊接牢固。

然后，将RG6同轴电缆的外层导线与反射器的外壳焊接在一起，确保焊接牢固。

最后，我们需要将Wi-Fi信号增强器放置在适当的位置并连接到我们的Wi-Fi路由器上。

我们可以通过使用一根电线将Wi-Fi信号增强器的反射器固定在墙壁上或放在一些合适的地方。

然后，将Wi-Fi信号增强器的RG6同轴电缆连接到Wi-Fi路由器的天线接口上。

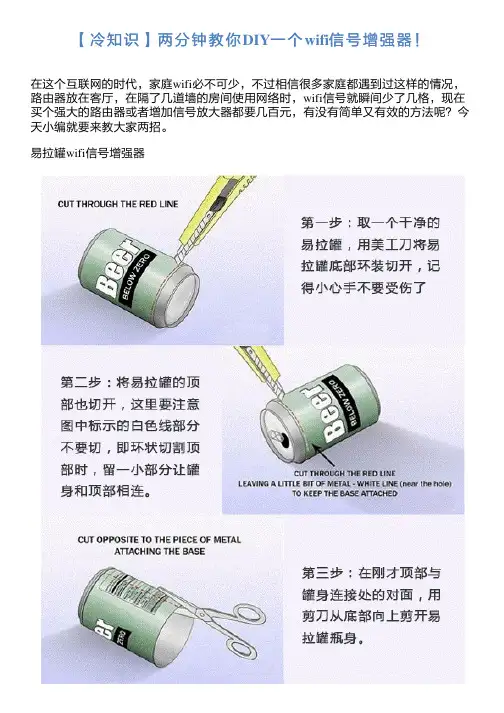

【冷知识】两分钟教你DIY一个wifi信号增强器！
在这个互联网的时代，家庭wifi必不可少，不过相信很多家庭都遇到过这样的情况，路由器放在客厅，在隔了几道墙的房间使用网络时，wifi信号就瞬间少了几格，现在买个强大的路由器或者增加信号放大器都要几百元，有没有简单又有效的方法呢？今天小编就要来教大家两招。

易拉罐wifi信号增强器
最后，把易拉罐套在路由器的天线上就完成啦！
不过制作这个易拉罐还有有一点危险，一不小心就会割到手，别着急，小编这里还有另一招！
光盘wifi信号增强器
相比起用易拉罐，光盘就更简单了，只需要在光盘上打两个小洞，然后绑在路由器的天线上就完成了。

（图片来源泡泡网）
这两种方法的原理都和我们常见的卫星锅的原理差不多，经过试验，也确实能够起到信号聚焦与放大的作用。

但是即使wifi信号加强了，网速依旧没有改变呀，所以要体验飞一般的上网爽感，你还是需要一条百兆光纤。

赶紧来10000知道光纤专区了解详情，10秒完成报装享受快人一等的上网体验！
想知道安装怎样的宽带，网络最为流畅？如何看懂账单，才知道有否吃亏？最新手机上市，哪款性价比最高？各种套餐优惠，你会选择哪一家？想要了解各种有关宽带、通信、手机、长途讯息，现在有更便利的选择，那就是赶紧打开手机百度客户端搜索‘10000知道’关注咱们的百家号，则可随时随地拥抱大电信，互联网+的世界才更及时地触手可及！成为我们的关注用户，把我们分享给更多的小伙伴，让大家都收获10000知道不定时送出的干货好礼吧！
本文作者：10000知道。

自制wi-fi信号放大器-无线路由器增益天线近年来，随着无线网络的普及，Wi-Fi信号的稳定性和覆盖范围成为用户关注的重点。

为了解决这一问题，许多人开始自制Wi-Fi信号放大器，其中无线路由器增益天线是一种常见且有效的方法。

本文将介绍如何自制无线路由器增益天线，并提供一些建议，以帮助您提升家庭无线网络的信号强度。

一、材料准备在开始制作无线路由器增益天线之前，我们需要准备以下素材：1. 2个饮料易拉罐。

2. T型RF连接头（无线电频率连接器）。

3. 同轴电缆（长度根据实际需求决定）。

4. 螺丝刀和剪刀。

二、制作步骤以下是制作无线路由器增益天线的简单步骤：Step 1：清洗易拉罐将两个饮料易拉罐从顶部和底部切开，并将它们清洗干净，确保没有残留物。

Step 2：测量和切割用尺子测量无线路由器的原有天线，并在易拉罐壁上进行标记。

然后，用剪刀沿着标记线将易拉罐剪成合适的形状，以适应原有天线的长度。

Step 3：安装RF连接头将T型RF连接头插入易拉罐的一侧，确保连接牢固。

这将成为您的无线路由器增益天线的接口。

Step 4：连接同轴电缆在无线路由器的天线接口上，将同轴电缆连接到T型RF连接头的另一侧。

确保连接牢固且不松动。

Step 5：调整天线位置将制作好的无线路由器增益天线与原有天线替换连接，然后根据实际需求和信号强度调整天线的方向和位置。

您可以通过观察信号强度指示器或使用Wi-Fi信号检测器来帮助您找到最佳的放置方式。

三、使用建议在使用自制的无线路由器增益天线时，以下是一些建议：1. 将天线放在较高的位置：由于信号在垂直方向上传播得更好，将天线放置在家庭中较高的位置可以增强信号覆盖范围。

2. 避免障碍物：尽量减少天线与物体、墙壁等障碍物的距离，以避免信号衰减。

3. 调整天线方向：根据信号强度和覆盖范围，适时调整天线的方向，以实现最佳的信号接收。

四、安全注意事项在制作和使用自制的无线路由器增益天线时，请注意以下安全事项：1. 谨防触电：在制作过程中，务必确保断开电源并将无线路由器断开连接，以免引发触电危险。

制作电脑无线AP无线wlan增益定向天线第一种：自制无线网卡天线在年初装修房子的时候，邻居不少人来咨询布网线的事情，也问我家准备怎样布线，我告诉他们我不准备布网线，我将组建无线局域网。

现在无线局域网已正常工作了几个月的时间了，但是因为我的台式电脑放在书桌下，因此无线网卡的天线实际上是对着墙角的，而无线路由器在另一个方向的客厅里，这样就使得信号受到一定影响。

虽然不影响使用（老婆经常上网看韩剧），但信号强度没有达到100%就说明有改进的需要。

国外有不少介绍自制WIFI天线的网站，方案各种各样。

最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。

在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。

制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。

2、反射器：装修剩余的铝扣板15cm宽，123mm长。

3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。

4、同轴电缆接插头：一对。

5、9伏废电池一个。

制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。

无线网卡信号增强方法随着无线网络的普及，我们越来越依赖于无线网卡来获取网络信号。

然而，在某些情况下，我们可能会遇到无线信号弱的问题，导致网络速度变慢甚至断网。

那么，有什么方法可以帮助我们增强无线网卡的信号呢？接下来，我将介绍几种有效的无线网卡信号增强方法。

首先，我们可以通过更换天线来增强无线网卡的信号。

一些无线网卡自带的天线可能信号接收效果并不理想，我们可以选择购买更高增益的天线来替换原有的天线。

通常来说，增加天线的增益可以有效提升无线信号的接收和发送效果，从而增强无线网卡的信号。

其次，我们可以通过使用信号增强器来增强无线网卡的信号。

信号增强器是一种可以放置在无线路由器附近的设备，它可以接收路由器发出的信号并进行放大，从而增强信号的覆盖范围和穿透能力。

通过使用信号增强器，我们可以有效地增强无线网卡的信号，使其在更远的距离内也能够稳定连接网络。

另外，我们还可以通过调整路由器的位置和方向来增强无线网卡的信号。

有时候，无线路由器的位置或者天线的方向可能不够理想，导致信号覆盖范围不足或者信号强度不够。

我们可以尝试将路由器放置在较为中心的位置，避免受到障碍物的阻挡，或者调整天线的方向，使其更好地覆盖我们所需要的区域。

此外，我们还可以通过更新无线网卡的驱动程序来增强信号。

有时候，无线网卡的驱动程序可能并不是最新的，这可能会影响到无线信号的接收效果。

因此，我们可以通过更新无线网卡的驱动程序来提升其性能，从而增强无线信号的接收和发送效果。

最后，我们还可以通过使用无线信号增强软件来增强无线网卡的信号。

一些专门设计用于增强无线信号的软件可以通过优化网络设置和信号接收参数来提升无线网卡的信号。

通过使用这些软件，我们可以更加方便地增强无线网卡的信号，提升网络连接的稳定性和速度。

综上所述，通过更换天线、使用信号增强器、调整路由器位置和方向、更新驱动程序以及使用信号增强软件等方法，我们可以有效地增强无线网卡的信号。

在日常使用无线网络时，我们可以根据实际情况选择合适的方法来提升无线信号的接收效果，从而获得更加稳定和快速的网络连接。

自制无线网卡天线无线国外有不少介绍自制WIFI天线的网站，方案各种各样。

最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。

在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。

天线的具体制作方法懂英语的可以看这个网站http://koti.mbnet.fi/zakifani/biquad/，不懂英语的看看上面的图片也就应该能明白了。

我根据手头有的材料进行了小小的改动。

制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。

2、反射器：装修剩余的铝扣板15cm宽，123mm长。

3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。

4、同轴电缆接插头：一对。

5、9伏废电池一个。

制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像MiikkaRaninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。

第一步、首先在铝扣板中心打一个孔，去除表面的涂层，然后将接插头拧在铝扣板上。

用尺测量反射平面到插座顶端的距离是15mm，按要求反射板到天线的距离要16mm到18mm，而且都应该有屏蔽层包着。

接插头的顶端5mm是裸露的焊接铜芯，因此需要将屏蔽层向上延伸5mm，同时也将铜芯加长2mm。

自制wifi信号增强器简介无线网络是我们日常生活中必不可少的一部分，但是有时候我们可能会遇到wifi信号较弱的情况，导致网络速度变慢或者连不上网络。

为了解决这个问题，我们可以自制一个wifi信号增强器，提高无线网络的覆盖范围和信号强度。

在本文档中，我将分享一个简单的自制wifi信号增强器的方法，无需太多的材料和技术知识，即可完成。

材料准备在开始制作wifi信号增强器之前，我们首先需要准备以下材料：•铝箔•塑料瓶•剪刀•胶带制作步骤步骤一：准备工作首先，我们需要准备一个空的塑料瓶，并将其底部切除，使其看起来像一个漏斗。

这个漏斗将帮助我们集中和扩大wifi信号。

步骤二：制作反射板接下来，我们需要利用铝箔制作一个反射板。

首先，将铝箔展开，并根据塑料瓶的大小将其剪成一个合适的尺寸。

然后，将铝箔粘贴在塑料瓶的外侧，胶带可以用来固定铝箔。

步骤三：安装信号增强器将制作好的信号增强器放置在wifi路由器背后的天线上方，确保漏斗部分对准天线。

可以使用胶带或其他固定方法将增强器固定在天线上。

步骤四：调整位置连接路由器并打开无线网络，然后观察信号强度的变化。

如果信号强度增强了，但仍然不尽如人意，可以尝试调整增强器的位置和角度，以获得更好的效果。

注意事项虽然这个自制wifi信号增强器可能会提升信号强度，但并不保证能彻底解决所有的问题。

此外，使用铝箔和其他金属材料有可能会对无线信号产生干扰或反射，因此在选择位置和角度时需要进行尝试和调整。

结论自制wifi信号增强器是一个简单而有效的方法，可以帮助提高无线网络的覆盖范围和信号强度。

虽然它不需要太多材料和技术知识，但需要进行一定的尝试和调整，以确保获得最佳效果。

希望本文所分享的方法对您有所帮助！。

自制无线网卡高增益天线（16）——简
易菱形天线
090313更新多两个例子，增加TP-WN321G+新版改SMA及TL-WN321G馈线连接方式
注意线头的连接方式（接地和芯线）
推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了（注意与反射板的平行）
PS:天线不是越大越好！正确的是越精确越好，双棱、多棱天线的棱形边长=1/4波长，
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧，所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加
叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线
网友mawenzheng的作品，感谢他的分享。

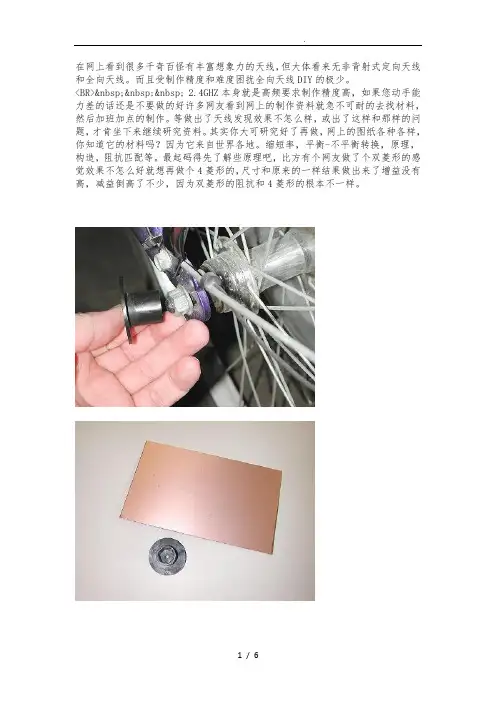

在网上看到很多千奇百怪有丰富想象力的天线，但大体看来无非背射式定向天线和全向天线。

而且受制作精度和难度困扰全向天线DIY的极少。

<BR>&nbsp;&nbsp;&nbsp; 2.4GHZ本身就是高频要求制作精度高，如果您动手能力差的话还是不要做的好许多网友看到网上的制作资料就急不可耐的去找材料，然后加班加点的制作。

等做出了天线发现效果不怎么样，或出了这样和那样的问题，才肯坐下来继续研究资料。

其实你大可研究好了再做，网上的图纸各种各样，你知道它的材料吗？因为它来自世界各地。

缩短率，平衡-不平衡转换，原理，构造，阻抗匹配等。

最起码得先了解些原理吧，比方有个网友做了个双菱形的感觉效果不怎么好就想再做个4菱形的，尺寸和原来的一样结果做出来了增益没有高，减益倒高了不少，因为双菱形的阻抗和4菱形的根本不一样。

巧用废铁罐为你改善无线网卡wifi信号
家里有免费宽带是一件幸福的事，可是如果信号不好，即便是连上免费wifi也难得舒服地上网。

今天51费宝将会通过利用一个普通的废铁罐，教你如何快速轻松地改善wifi接收信号，让免费宽带变得更快速、更好用。

diy无线网卡wifi信号放大天线，你会用到这些所需材料：废铁罐、USB数据线、USB无线网卡、小刀、热熔胶。

按照下面具体做法，跟着51费宝网共同完成这个简单的wifi放大天线吧。

1、用小刀或者电钻在废铁罐表面钻一个孔，刚好让USB接口能从这里插进去。

2、用热熔胶把数据线和铁罐固定在一起，因为这里使用的是USB 无线网卡，如果你所利用的废铁罐本身不大，也许需要把网卡的外壳剥掉才能放进罐头里。

3、完成后在电脑上检验一下我们的diy效果，原本只有一格的信号强度，现在已经改善到四格了，上网也不至于断断续续地。

除了用作改善wifi信号，这种废铁罐还是我们diy笔筒、制作收纳盒、做花盆等生活手工的好材料。

如果你想学习了解到更多关于废铁罐变废为宝的家有妙招，欢迎继续通过五一费宝的官方网站进行浏
览。

入人人网，找回老朋友，结交新朋友。

加入人人网分享返回分享首页»分享自制无线路由器无线WIFI增益天线（转）来源：马国伟的日志还在为自家的无线路由器/无线AP穿过两堵墙后信号就衰减到只剩下一两格的信号而感到很遗憾吗？还在为你的PDA在家里用无线设备上网还有死角而不能随心所欲？你大概是想花几十元买个高增益的天线吧！！！！！其实你只须要自已动动手就能自己制作一个远比你花几十上百元买个只有5-7dBi的增益天线要强得多！！！！现在，只要你肯动手！可以不花一分钱，利用身边的一些很平凡很简单的材料就能自制一个最简单的无线增益天线,其信号强度远比你花钱买根只有5dBi的增益天线强得多。

如果你想利用你家四周的无线网络，你可以花几十元，上百元甚至更高，自己就能很简单地制作一个可以传输和接收几百米至几千米甚至几十公里远的无线接收和发射高增益天线！！！这并不是梦！这绝对的是事实！！！Wi-Fi WirelessFidelity，无线保真技术与蓝牙技术一样，同属于在办公室和家庭中使用的短距离无线技术。

该技术使用的使2.4GHz附近的频段，该频段目前尚属没用许可的无线频段。

其目前可使用的标准有三个，分别是IEEE802.11a和IEEE802.11g、IEEE802.11b。

该技术由于有着自身的优点，因此受到厂商的青睐。

Wi-Fi技术突出的优势在于：其一:无线电波的覆盖范围广，基于蓝牙技术的电波覆盖范围非常小，半径大约只有50英尺左右约合15米，而Wi-Fi的半径则可达300英尺左右约合100米，办公室自不用说，就是在整栋大楼中也可使用。

最近，由Vivato公司推出的一款新型交换机。

据悉，该款产品能够把目前Wi-Fi无线网络300英尺接近100米的通信距离扩大到4英里约6.5公里。

其二，虽然由Wi-Fi技术传输的无线通信质量不是很好，数据安全性能比蓝牙差一些，传输质量也有待改进，但传输速度非常快，可以达到11mbps，符合个人和社*会信息化的需求。

网络覆盖范围小、无线信号不稳定，经常出现断线现象……，你是否还在被这恼人的问题所困扰?在使用无线网络的时候，你肯定会遇到过这样一些令人发狂的问题。

解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。

然而，无线增益天线需要不少银子，那么有没有什么方法可以自制wifi信号增强器?前言：对于DIYer来说，这个问题很简单，在我们日常生活中就有很多日用品来作为制作无线天线的材料，人人都可动手制作性能出色的无线天线，下面我就作一回技术宅，用家庭里面最常见的物品，DIY几个简单易学、老少皆宜的无线路由器高增益定向天线，有条件的可以来跟我来一起自制wifi信号增强器!【材料工具】材料：矿泉水瓶、硬纸片、废纸篓、铝箔;工具：美工刀、剪刀、圆规、尺子、铅笔、胶带等。

【制作过程】【筒状天线】要制作这样的筒状天线可用的材料很多，最常见的有易拉罐、奶粉桶等，在这里我们选用矿泉水瓶然后包裹上铝箔来制作!将矿泉水瓶从中间剪开，将瓶底部分剪成如图所示的形状，要确保剪开的左右两圆弧对称。

然后在瓶底根据无线路由器原有天线的粗细来开孔，要确保孔的位置居中，既不能太大也不能太小，以刚套入路由天线为宜。

剪成型以后，铝箔开始派上用场，用铝箔将剪好的瓶身完全覆盖，要确保瓶子的形状不变，完成后的天线如图。

【碟形天线】将硬纸片和铝箔剪成圆形，大小随意(越大效果越好)。

然后将铝箔盖到硬纸片上，沿着半径方向剪一条缺口，方便折成碟形。

沿着半径方向的缺口将其折成碟形，折好后在中点附近开一圆孔以方便路由器的天线插入固定，完成后碟形天线制作完毕。

【喇叭形天线】喇叭形天线的制作比较简单，除了用硬纸来折以外，还有个家家都有的材料，那就是废纸篓了。

制作方法也很简单，用铝箔把废纸篓的内壁完全覆盖即可。

【效果测试】【筒状天线】在用无线路由器测试之前我用360WIFI测试了一下“筒状天线”，效果还是很明显的，在室内同一位置测试信号强度明显增强。

自制无线路由器及USB无线网卡增益天线•相关推荐自制无线路由器及USB无线网卡增益天线自制无线路由器及USB无线网卡增益天线（转载）2010-10-12 09:39:07| 分类：默认分类 |字号简介：信号不稳定，你能惬意地靠在沙发上享受无线网络? 网络覆盖范围小，你只能提着笔记本电脑在一个狭小的区域“移动”。

在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。

解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。

然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。

“鱼与熊掌”都想兼得的我们，是否能找到两全其美的办法呢?对于DIY迷来说，这个问题是非常简单、也非常有趣的，因为在家里，很多日用品、甚至废弃物都可以作为制作无线天线的材料。

当然，人人都可动手制作无线天线…… 基础不可无: 增益天线工作原理别急于下手制作，动手制作之前，我们还得了解一下无线增益天线的基本工作原理。

只有有了一定的理论基础，我们才能制作出效果极佳的天线。

关键词:抛物面、焦点对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。

因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

超远距2.4G无线网络天线的制作首先，因为我们无线网卡之间使用的是2.4G的波段，这个波段和你家里的微波炉一个波段，属于公用波段，这个波段的特点决定它的反射天线不需要是密封连续的，也就是说这种高频信号可以被一些窟窿状物体反射，所以，我们在做定向天线时候，就可以使用一些不是象卫星天线反射锅那样的反射器，用网状的东西效果是一样的，窟窿在一定尺寸内，微波信号是传不过去的。

（微波对金属的穿透力很弱）为了启发大家的思路，再贴一张收藏的图片。

是国外同行使用中国油漏来制作的，他使用的是一个价格便宜的USB接口的无线网卡，便于连接，因为高频信号对馈线质量和工艺要求极高，使用USB口便于摆位。

通过简单的焦点计算公式得出焦点位置，固定，一个提升十多点信号值的高增益定向天线就做好了，如果发射端也做一个，估计室外无阻碍通讯可达2公里左右。

试试吧，马上就去超市，买油漏！！！(点击察看全图)补充说明一下:因为国家对通讯的限制,国产的无线路由器的发射功率一般<300wm,因此,一些大型的室外天线,直接连接使用的效果并不好,甚至存在匹配问题.因此，制作天线时,要考虑功率.再介绍一个背投天线的思路和试验。

背投技术使用在定向天线制作中，可以有效防止侧漏，信号比较密集。

家家都有的蒸笼是个不错的选择。

如果是发射端，还需要做一个馈源，接受端如果可以外接天线的话，也可以加馈源，但需注意馈线的质量和接口的匹配。

我是只做一个发射就可以了。

蒸笼最好是26厘米的口径。

去掉耳朵。

这是一个爱好者开发的图纸：这个是成品图：上图中的馈源可以用无线电爱好者都有的做电路板用的单面覆铜板制作，可以去电子元件商店购买。

详细结构分解如下图。

图中的材料一共只有两种，1.5毫米厚的覆铜板和不到10厘米长的一段50-5物理射频同轴发泡电缆。

上面一块大的作反射器，中间两块小的作半波振子，下面一块正方形的作支撑，上下两块同时还作短路点。

两块竖条非常关键，其长度直接关系天线的工作频率范围，几毫米的误差即可导致天线不能正常使用。

自制无线增益天线初学者型奶*粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶*粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝ 2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

自制无线网卡天线高增益wifi天线的做法图解教程╭★肉丁网1、我们先来计算一下无线网络信号使用的无线电波的波长。

所有天线的尺寸都是根据它所接收或发射的无线电波的波长决定的，所以这一点至关重要。

传输无线网络信号使用的是频率大约在2.4GHz的高频电磁波，根据公式：波长=波速/频率，当然这个波速就是光速，一般近似为30万公里每秒。

经计算得这个波长大约为12.5CM。

我们用连接对角线的办法找到铝板的中心，在上面用手电钻打孔。

铝板的长度应该略微大于无线电波的波长，也就是12.5CM，原因是这样反射电波的效果比较好。

这个孔是给同轴电缆留的，因此略大于电缆直径即可，我用的是7mm的钻头。

2用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。

注意每个菱形的周长应该等于一个波长12.5CM，即一条边长为12.5/4=3.125CM。

可是菱形的边长还与铜丝的粗细有关，而且实际使用的无线网络的电磁波也不绝对等于2.4GHz，因此在网络上查资料菱形的边长会有N个版本，我用的是整数 3CM。

3经过实际操作大家会发现，即使事先量得很准确，在用尖嘴钳弯曲铜丝的时候，误差可能也不止1个毫米，因此计算得再精确也没用。

其实这种高频的线圈对天线的尺寸要求是非常严格的，当然对于个人DIY来讲，没办法达到很高的精度。

把50欧姆同轴电缆的芯线和屏蔽线剥开，分别焊接在菱形的两个“腰”上。

4、把化妆品的瓶盖剪成大约20mm高，这个瓶盖的作用是固定菱形天线，并使天线与后面的金属板保持特定的距离。

我们使用的图纸设定的距离是18mm，因此可以用圆锉在相应的位置上锉出4个2mm深的凹坑，便于固定菱形的4条边。

5、用AB胶把瓶盖与铝板、瓶盖与天线、同轴电缆与铝板之间粘牢。

普通的万能胶也可以用，只是没有AB胶坚固。

完成了的无线网卡用的双菱形天线6、下图是我的笔记本电脑上的无线网卡，红色箭头所指的白色细电缆连接笔记本自带的天线，右边黑色电缆连接辅助天线。

因为手头没有专用的插头，所以我把黑色的线剪开，连接在自制的天线上。

wifi信号功率小无法穿墙一张锡箔纸即可让信号强度翻几倍
家庭wifi信号功率小，无法穿墙，经常在这个房间能收到wifi信号，到那个房间就收不到了，今天我就教大家，一个最简单可行的wifi增强的方法。

准备两根橡皮筋，把它套在wifi接收口上。

在准备家用锡箔纸前两张正方形的锡箔纸。

把锡箔纸放在放在wifi接收器上，卷成椭圆形。

最后再用胶布固定一下，这样一个wifi增强器就做好了。

家里wifi较差的朋友可以试下这个方法。

感谢关注，收藏转发，欢迎在评论区交流学习。
