“天窗”：是指列车运行图中不铺画列车运行线或调整、抽减列车运行，为营业线施工和维修作业预留的时间。
按用途分为：施工天窗和维修天窗。
时间规定如下：1、施工天窗：技改工程、线路大、中修及大型机械作业时，不应少于180分钟。
2、维修天窗：电气化双线不应少于90分钟，单线不少于60分钟；非电气化双线不应少于70分钟，单线不少于60分钟。
天窗类别：按作业范围分：1、天窗单元；2、基本天窗单元按用途分：1、施工天窗；2、维修天窗。
按影响范围分：1、“V”停天窗；2、垂直天窗；3、同步天窗。
图定天窗时间外给点的为临时天窗。
各种天窗的解释：天窗单元：电气化铁路区段以供电臂停电单元为天窗单元。
一个天窗单元含数个基本天窗单元。
基本天窗单元：包含起始站内一个方向正线及该方向侧的到发线（包括衔接线路和有关道岔）和两站间区间正线。
非电气化铁路双线区段中间站按上下行线分别延正方向自一站接车端正向进站信号机起，至下一站正向进站信号机止为一个基本天天窗单元。
单线区段按下行方向一站一区间依次划分基本天窗单元。
大站按电务设备联锁关系划分基本天窗单元。
图定天窗：在列车运行图中固定一段时间用于施工维修。
施工天窗：指列车运行图预留的、在运营线上进行施工作业的时间。
维修天窗：指列车运行图预留的、对运营线行车设备进行维修作业的时间。
“V”停天窗：指列车运行图预留的、对运营线单线单方向行车设备进行维修作业的时间。
垂直天窗：指需同时影响上、下行正线行车设备正常使用而安排的作业时间。
同步天窗：指两条及以上干线在同一车站相连时，需同时影响同一车站两条干线行车设备正常使用而安排的作业时间。
临时天窗：指对严重危及行车安全的设备隐患及严重线路病害需临时封锁要点施工而安排的作业时间。
高速铁路的综合维修天窗同常规电气化铁道的日常维修天窗有以下不同：⑴常规电气化铁道的日常维修天窗时间一般不超过2小时，而且一般安排在昼间进行，主要为供电设备、特别是牵引接触网的检修及养护而设置，维修作业比较简单。

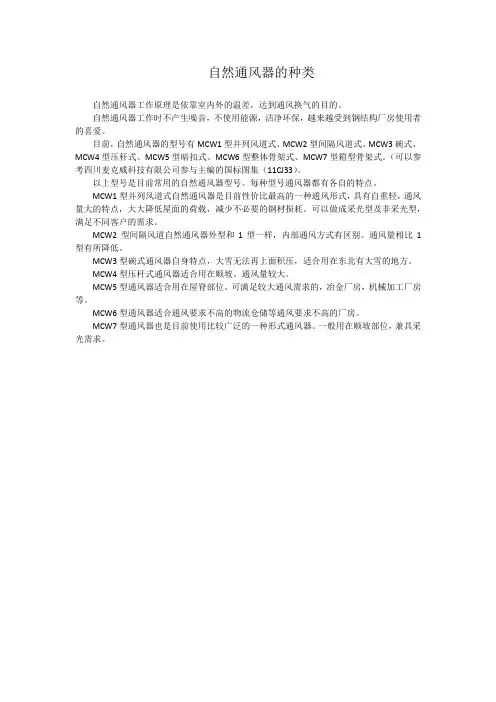

自然通风器的种类
自然通风器工作原理是依靠室内外的温差，达到通风换气的目的。
自然通风器工作时不产生噪音，不使用能源，洁净环保，越来越受到钢结构厂房使用者的喜爱。
目前，自然通风器的型号有MCW1型并列风道式、MCW2型间隔风道式、MCW3碗式、MCW4型压杆式、MCW5型暗扣式、MCW6型整体骨架式、MCW7型箱型骨架式。
（可以参考四川麦克威科技有限公司参与主编的国标图集（11CJ33）。
以上型号是目前常用的自然通风器型号。
每种型号通风器都有各自的特点。
MCW1型并列风道式自然通风器是目前性价比最高的一种通风形式，具有自重轻，通风量大的特点，大大降低屋面的荷载，减少不必要的钢材损耗。
可以做成采光型及非采光型，满足不同客户的需求。
MCW2型间隔风道自然通风器外型和1型一样，内部通风方式有区别。
通风量相比1型有所降低。
MCW3型碗式通风器自身特点，大雪无法再上面积压，适合用在东北有大雪的地方。
MCW4型压杆式通风器适合用在顺坡。
通风量较大。
MCW5型通风器适合用在屋脊部位。
可满足较大通风需求的，冶金厂房，机械加工厂房等。
MCW6型通风器适合通风要求不高的物流仓储等通风要求不高的厂房。
MCW7型通风器也是目前使用比较广泛的一种形式通风器。
一般用在顺坡部位，兼具采光需求。

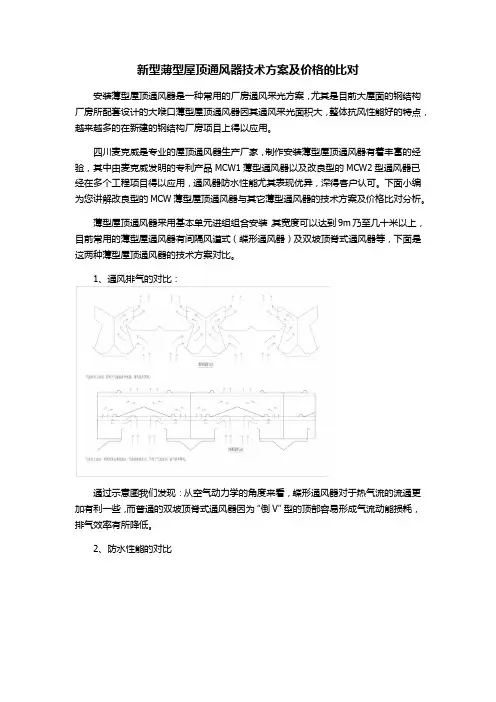

新型薄型屋顶通风器技术方案及价格的比对安装薄型屋顶通风器是一种常用的厂房通风采光方案，尤其是目前大屋面的钢结构厂房所配套设计的大喉口薄型屋顶通风器因其通风采光面积大，整体抗风性能好的特点，越来越多的在新建的钢结构厂房项目上得以应用。
四川麦克威是专业的屋顶通风器生产厂家，制作安装薄型屋顶通风器有着丰富的经验，其中由麦克威发明的专利产品 MCW1薄型通风器以及改良型的MCW2型通风器已经在多个工程项目得以应用，通风器防水性能尤其表现优异，深得客户认可。
下面小编为您讲解改良型的MCW薄型屋顶通风器与其它薄型通风器的技术方案及价格比对分析。
薄型屋顶通风器采用基本单元进组组合安装，其宽度可以达到9m乃至几十米以上，目前常用的薄型屋通风器有间隔风道式（蝶形通风器）及双坡顶脊式通风器等，下面是这两种薄型屋顶通风器的技术方案对比。
1、通风排气的对比：通过示意图我们发现：从空气动力学的角度来看，蝶形通风器对于热气流的流通更加有利一些，而普通的双坡顶脊式通风器因为“倒V”型的顶部容易形成气流动能损耗，排气效率有所降低。
2、防水性能的对比蝶形通风器的防雨板位于通风器骨架中间部位，防雨板两侧有高波峰水槽，下雨时上部防雨板承接大量雨水并向两端排走，少量飞溅的雨水则落入下方集水槽排走，防水性能较为可靠；普通的双坡顶脊式通风器集水槽从下方承接雨水，雨水排放也较为通畅，不利的是在遇到急雨的情况下，容易发生溅水现象。
3、薄型通风器价格的比对两种薄型通风器都是自己的特点，蝶形通风器的阀板通常采用上开式，开启较为方便，双坡顶脊式薄型通风器常采用平移式阀板，外观上更美观一些；从通风器技术方案的角度来说蝶形通风器优于双坡顶脊式通风器，造价上蝶形通风器造价略低于双坡顶脊式通风器，用户可以根据需要进行选择。
通风器薄型屋顶通风器蝶形通风器通风器技术方案薄型通风器价格。
流线型屋顶自然通风器主要具有哪些应用功能
流线型屋顶自然通风器屋顶流线型通风器流线型采光通风器
流线型屋顶自然通风器是应用得较为广泛的通风器类型之一，可以高效地促进厂房车间内部的空气流通，创造良好的作业环境，有利于提高员工的工作积极性，提升工厂的整体生产效率。
那么，流线型屋顶自然通风器主要具有哪些功能呢？
1、流线型屋顶自然通风器主要简介
从外观设计来看，流线型屋顶自然通风器的外观是弧线型，外形优美、采光效果好、通风效果佳，被应用的场合较多，包括汽车、制造、家具、轨道交通、金属等行业和领域。
其中有根据屋顶自然通风器的喉口尺寸分为大喉口流线型通风器和小喉口流线型通风器。
2、屋顶流线型通风器对通风量的控制
为了控制屋顶流线型通风器的通风排烟量，可以在通风器中设计启闭阀板，通过启闭阀板的开启角度来控制通风排烟量。
在较闷热的天气中，需要完全开启启闭阀板，尽快排出生产过程中产生的烟尘雾气；在较寒冷的天气中，可以关闭启闭阀板，达到保温的功能。
3、流线型采光通风器的设计
因为不同行业所适用的通风器不同，流线型采光通风器可以根据国标图集来设计，也可以根据具体的行业和企业主的要求来设计，满足不同行业的通风排烟天窗的需求。

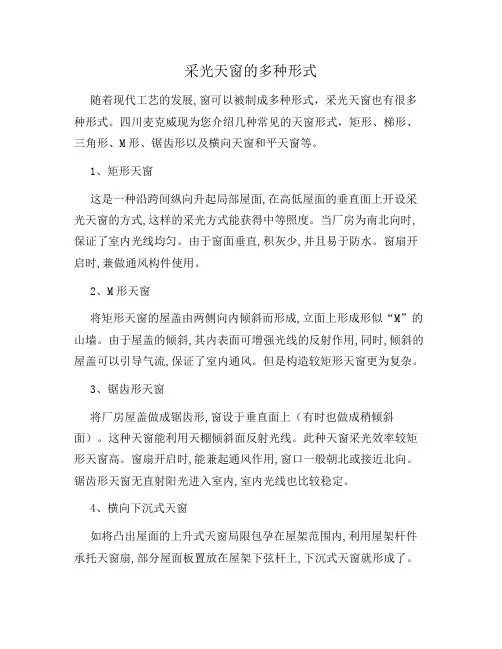

采光天窗的多种形式随着现代工艺的发展,窗可以被制成多种形式，采光天窗也有很多种形式。
四川麦克威现为您介绍几种常见的天窗形式，矩形、梯形、三角形、M形、锯齿形以及横向天窗和平天窗等。
1、矩形天窗这是一种沿跨间纵向升起局部屋面,在高低屋面的垂直面上开设采光天窗的方式,这样的采光方式能获得中等照度。
当厂房为南北向时,保证了室内光线均匀。
由于窗面垂直,积灰少,并且易于防水。
窗扇开启时,兼做通风构件使用。
2、M形天窗将矩形天窗的屋盖由两侧向内倾斜而形成,立面上形成形似“M”的山墙。
由于屋盖的倾斜,其内表面可增强光线的反射作用,同时,倾斜的屋盖可以引导气流,保证了室内通风。
但是构造较矩形天窗更为复杂。
3、锯齿形天窗将厂房屋盖做成锯齿形,窗设于垂直面上（有时也做成稍倾斜面）。
这种天窗能利用天棚倾斜面反射光线。
此种天窗采光效率较矩形天窗高。
窗扇开启时,能兼起通风作用,窗口一般朝北或接近北向。
锯齿形天窗无直射阳光进入室内,室内光线也比较稳定。
4、横向下沉式天窗如将凸出屋面的上升式天窗局限包孕在屋架范围内,利用屋架杆件承托天窗扇,部分屋面板置放在屋架下弦杆上,下沉式天窗就形成了。
此种下沉式天窗的排气路线短捷,可开设较大面积的通风口,通风量大。
5、平天窗它是设置在屋面上的水平或接近水平的采光面,它可以成点、成块、成带布置。
最简单的做法是用与屋面板同类型的透光构件代替屋面板（波形瓦、压型钢板等）的有檩方案,也有在无檩方案的大型屋面板中预留洞口用透光材料（空心玻璃砖加筋）填充的方法。
平天窗的采光效率高构造简单、布置灵活,施工方便、造价也低。

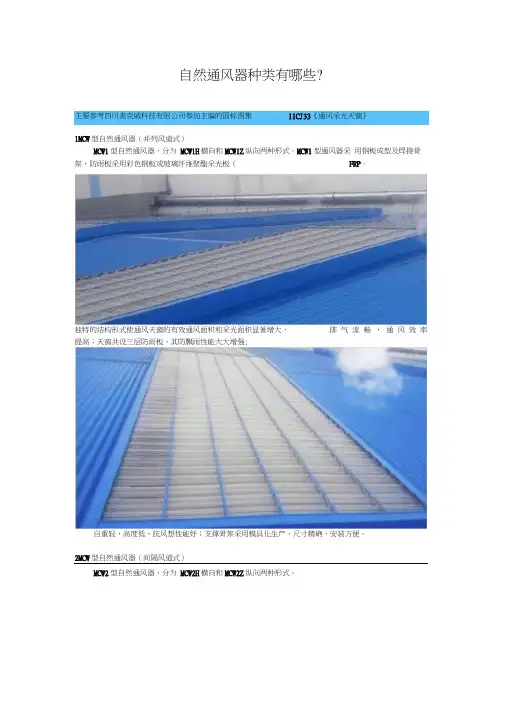

自然通风器种类有哪些?1MCW型自然通风器（并列风道式）MCW1型自然通风器，分为MCW1H横向和MCW1Z纵向两种形式。
MCW1型通风器采用钢板成型及焊接骨架，防雨板采用彩色钢板或玻璃纤维聚酯采光板（FRP。
独特的结构形式使通风天窗的有效通风面积和采光面积显著增大，排气流畅，通风效率提高；天窗共设三层防雨板，其防飘雨性能大大增强;自重轻，高度低，抗风想性能好；支撑骨架采用模具化生产，尺寸精确，安装方便。
2MCW型自然通风器（间隔风道式）MCW2型自然通风器，分为MCW2H横向和MCW2Z纵向两种形式。
MCW2型通风器采用钢板成型骨架，高度低，抗风性能好，支撑骨架采用模具化生产, 尺寸精确，安装方便。
3MCW型通风器（压杆式）、MCW型通风器（暗扣式）MCW4型通风器和MCW5型通风器，其骨架由型材焊接，防雨板采用彩色钢板或玻璃纤维聚酯采光板（FRP制作，圆弧形构造，体积较大，通风量较大。
MCW4型通风天窗横向布置，其特点是防雨板及导流板采用压杆固定，避免了直接钻孔造成的漏水隐患，因此有良好的防水性能。
MCW5型通风天窗分为横向和纵向两种形式，其特点是防雨板及导流板采用暗扣式（或隐藏式）固定，即自攻钉被隐藏，因此也避免了在防雨板及导流板上直接钻孔造成的漏水隐患。
5MCW型通风器（整体骨架式）顺坡采光自然通风器（整体骨架）其骨架采用热镀锌钢板整体模压成型。
骨架上压制凹凸花纹提高机械长度，具有良好的机械性能及抗腐蚀能力，兼具通风与采光双重功能。
6MCW型通风器（箱型骨架式）顺坡采光自然通风器（箱型骨架）其骨架为箱体结构，侧骨架为热镀锌钢板整体成型。
箱型骨架具有更好的机械性能及抗腐蚀能力，兼具通风与采光双重功能。
7三角型电动采光排烟天窗三角型电动采光排烟天窗可满足采光通风排烟的需要，其窗扇开启方式以下开式为主, 上开式为辅。
控制方式以通用控制方式为主，可与消防联动，可根据需要由雨感、风感、烟感、温度感应等控制。
屋顶通风天窗：MCW1型通风天窗（并列风道式）简介
MCW1型通风天窗是并列风道式薄型自然通风器，是目前市面上常用的一种薄型屋顶
自然通风器。
薄型通风器属于避风型通风器的一种，是一种常见的通风散热形式，尤其适用于沿海、高原地区或其他地区的工业厂房屋顶通风。
“薄型”通风器具有高度低矮自重轻、抗风防雨性能好、单元模块化组合安装便捷、相对经济可降低投入等特点，非常受新
建厂房的工业企业用户青睐。
MCW1型通风天窗（并列风道式）收录于自然通风行业最新国标图集11CJ33《通风采光天窗》中，该型号是国标图集11CJ33主编单位—四川麦克威科技有限公司的专利产品，是一种新型的屋顶通风天窗型号。
MCW1型通风天窗（并列风道式）具有与建筑配套高度、外观和造价方面技术优势，作为避风型自然通风技术是屋面采光通风的一种发展趋势。
我们知道，用户在选择传统的薄型屋顶通风天窗时一是基于避风型通风器的安全构架
需要，另一个原因可能是厂房通风换气量要求不是很高，选择薄型屋顶通风天窗可以降低
总投资。
这是因为：传统的薄型通风器受其构架的原因，其有效通风面积很难大于60%，
主要原因在于通风天窗排水结构占据了通风口内部空间，加上通风器本身高度低矮的特点
相对来说其通风量也具有一定局限性。
四川麦克威发明的MCW1型通风天窗（并列风道式）是一种新型内部结构的薄型通
风器，在保留了传统薄型通风器优点的同时，独特的结构形式使通风器的有效通风面积和
采光面积显著增大，通过引导室内热气流斜向上运动，减少气流动能耗损，明显提高通风
效率。
经模拟通风实验，相较其他图集标准选型的同样尺寸薄型屋顶通风器，其通风效率
可提升11%以上（不同室内环境和室内外温差下其数据有变动）。
因而，MCW1型通风天
窗（并列风道式）成为厂房自然通网换气理想的改型换代产品，非常适用于换气次数较大、热气、废气、有害气体及烟尘尝试较高的场合，尤其是MCW1型三层防雨板的独到设计，第三层防雨板承接雨雾，有效防止强风雨天气下的飘雨，适合风荷载较大、防雨性能要求高的场合。
该产品广泛适用于冶金、机械、化工、电子、轻工、造船等各种车间的自然通风，诸如玻璃车间、配件加工车间、钢铁制造工厂等。
