物理易错题精选-电路类问题练习题含答案解析

一、初中物理电路类问题1．如图，小华用裸铜导线的一端将两只“3V 1W”小灯泡的螺旋捆绑在一同，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触（电池组电压为3V，导线与各处接触优秀），那么，以下判断正确的选项是( )A．两灯都发出惨淡的光，两灯串连B．两灯都不亮，这样连结造成了短路C．两灯都正常发光，且两灯并联D．上边的灯正常发光，下边的灯没有电流经过【答案】 C【分析】【详解】电流从电源正极流出，而后分红两部分电流，一部分电流流过上边灯丝，另一部分电流流过下边灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，而且两灯的电压都是 3V，因为两灯的规格都是“3V 1W”，因此两灯都正常发光，应选C。

2．如下图，电源电压为6V 且保持不变，定值电阻 R1标有“ 10Ω2为电阻箱字样”； R（阻值范围 0～ 999Ω，同意经过的最大电流为1A）；电流表量程为0～，电压表量程为0～ 3V。

闭合开关 S，调理电阻箱，在保证电路安全的状况下，则以下说法正确的选项是（）A．电路中电流的最大值可达到B．电压表的示数不可以小于2VC．能够将电阻箱的阻值调到4ΩD．能够将电阻箱的阻值调到10Ω【答案】 BD【分析】【剖析】【详解】A ．由图可知定值电阻R1与电阻箱 R2串连，电流表测电路中的电流，电压表与电阻箱R2并联，测电阻箱R2两头的电压，由题意知同意经过R1最大电流是0.4A ，同意经过电阻箱R 2 的最大电流为 1A ，电流表量程为 0 ~0.6A ，依据串连电路中电流到处相等，可得电路中电流最大为 0.4A ，故 A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为 0.4A 时，定值电阻 R 1 两头电压最大为U1大 = I 大R110Ω=4V电源电压 6V ，依据串连电路中各用电器两头电压之和等于电源电压可得，电阻箱R 2 两头电压最小为U2 小6V -4V=2V即电压表的示数不可以小于 2V ，故 B 正确；C D ．电阻箱 R 2 两头电压最小为2V ，电路中电流最大为0.4A ，由 I=U可得电阻箱 R 2 的R最小阻值U 2小=2VR 2小 =I 大=5 Ω电压表量程 0 ~ 3V ，则电阻箱 R 2 两头电压最大为3V ，此时电路中电流最小为U1小6V 3VI小 ==R 110Ω电阻箱 R 2 的最大阻值U 2大3VR2大 ===10 ΩI 小即电阻箱 R 2 的阻值范围是 5 Ω ~10Ω，因此不可以够将电阻箱的阻值调到 4 Ω，能够将电阻箱的阻值调到 10 Ω，故 C 错误， D 正确。

初三物理电学计算难题含答案三道物理挖坑易错题1.题目：一根电阻为2欧的导线，接在电压为10伏的电源两端，流过导线的电流为多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=10/2=5安。

2.题目：在电路中，两个电阻分别为3欧和6欧，串联连接后接在电压为12伏的电源两端，求总电流是多少安？解析：根据欧姆定律，总电流I=U/R，其中R为两个电阻的总和，即3+6=9欧。

代入已知值得到I=12/9=4/3安。

3.题目：一个电阻为4欧的电器连在电压为220伏的电源上工作，求电器的功率是多少瓦？4.题目：一台电视机的功率为100瓦，连在电压为220伏的电源上工作，求电视机的电流是多少安？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到100=220*I，解方程得到I=100/220=5/11安。

5.题目：一个电阻为8欧的电器连在电压为220伏的电源上工作，如果将电阻调整为16欧，求新的电流是多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=220/8=27.5/1安。

如果将电阻调整为16欧，则新的电流为I=220/16=13.75/1安。

6.题目：一台电视机的功率为75瓦，连在电压为220伏的电源上工作，如果要将功率增加到100瓦，需要将电流调整为多少安？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到75=220*I，解方程得到I=75/220安。

将功率调整为100瓦，则新的电流为I=100/220安。

7.题目：一个电阻为5欧的导线串联连接在电流为10安的电路中，求导线两端的电压是多少伏？解析：根据欧姆定律，电压U=IR，其中I为电流，R为电阻，代入已知值得到U=10*5=50伏。

8.题目：在电路中，电源电压为6伏，电阻为2欧，串联连接后流过电阻的电流是多少安？解析：根据欧姆定律，电流I=U/R，代入已知值得到I=6/2=3安。

9.题目：一台电视机的功率为50瓦，连在电压为220伏的电源上工作，求电视机的电阻是多少欧？解析：根据功率公式P=UI，其中U为电压，I为电流，代入已知值得到50=220*I，解方程得到I=50/220安。

一、初中物理电路类问题1．在探究电路的电流规律实验时用了下图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A，A2为0.15A，A3为0.45A。

测量时的电路图应是（）A．B．C．D．【答案】B【解析】【详解】A．该电路为串联电路，三个电流表的示数应该相等，故A不符合题意；B．R1和R3组成并联电路，电流表A1测R1的电流，电流表A2测R3的电流，电流表A3测干路的总电流，并联电路中各支路两端的电压相等，且R1<R3，由=UIR可知，A1的示数应大于A2的示数，故B符合题意；C．R2和R1阻值相等，并联电压也相等，所以电流也相等，故C不符合题意；D．R2和R3组成并联电路，电流表A1测R2的电流，电流表A3测R3的电流，电流表A2测干路的总电流，因并联电路中各支路两端的电压相等，且R2<R3，由=UIR可知，A1的示数应大于A3的示数，故D不符合题意。

故选B。

2．如图所示，电源电压为6V且保持不变，定值电阻R1标有“10 Ω 0.4A”字样；R2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A）；电流表量程为0～0.6A，电压表量程为0～3V。

闭合开关S，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（）A．电路中电流的最大值可达到0.6AB．电压表的示数不能小于2VC．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =U R可得电阻箱2R 的最小阻值 2R 小=2U I 小大=2V 0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V 10Ω-=0.3A 电阻箱2R 的最大阻值 2R 大=2U I 大小=3V 0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。

一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。

2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。

开关S 闭合后，三个灯泡都发光，两电流表都有示数。

下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。

【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。

初中物理经典错题100例及分析---电流电路局部1.用丝绸磨擦过的玻璃去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。

由此我们可以判定( 〕A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电2.从电视机的显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显像管( )A.电流方向从荧光屏到灯丝B.电流方几从灯丝到荧光屏C.显像管是真空,无法通过电流D.电视机使用的是交流电,显像管中的电流方向不断变化3．三个一样的灯泡连接在电路中，亮度一样，则它们的连接关系是〔〕A.一定并联 B一定串联 C可能是混联 D串联、并联都有可能,不可能是混联4.教室有两只日光灯,开关闭合时,两灯同时亮,开关断开时,两灯同时熄灭,则它们的连接关系是( )A 一定串联B 一定并联C可能并联,也可能串联D无法确定5.*同学学习电路后设想如下:将一条用很细的电线围在一群羊圈上,当羊在羊圈里,电灯亮,电铃不响;当有羊离开羊圈,电铃响,灯还亮.告诉人们有羊跑了.现有电灯、电铃、电源各一个，导线假设干，画出该同学设想的电路图答案及分析１．可能错误：选Ａ原因是物体被吸引有两种可能．一是其中一个物体带电，另一物体不带电，二是两物体带异种电荷正确答案：Ｄ２．A 电流方向是正电荷的定向移动方向,负电荷定向移动的反方向3.D4.可能错误:选A ."受两灯同时亮,开关断开时,两灯同时熄灭"这一条件的影响,而未找到"教室"这一主要条件.教室的所有用电器一定是并联正确答案选B5.这是开关的第二种用法,开关同用电器并联.电路如以下图.羊跑出圈,相当于开关断路,电灯和铃串联工作;当羊在圈时,导线将电铃短路,电铃不响.初中物理经典错误１００例及分析－欧姆定律、电功率局部店二中维1.对式子R=U/I的理解，下面的说法中正确的选项是〔〕A、导体的电阻跟它两端的电压成正比B、导体的电阻跟通过它的电流强度成反比C、导体的电阻跟它两端的电压和通过它的电流强度无关D、加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零2.两只电阻,甲标有"10Ω,1A",乙标有"15Ω,0.6A",把它们串联在电路,允许接在最大电压为_______V的电路中.3.L1、L2两只灯额定电压一样均为U，额定功率P额1>P额2,把它们接入电压为U的电路中,以下说法中错误的选项是( )A.两灯串联使用时,实际功率P1<P2B.两灯并联使用时,实际功率P1>P2C.串联时两灯消耗的总功率P总>P额2D.并联使用时两灯消耗的总功P总<P额14．如下图电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为〔〕Ａ．２：１Ｂ３：１Ｃ２：３Ｄ１：３5.如图是一台电冰箱的铭牌. 其中，“耗电量0.50〔kW"h〕/24h〞这个参数的含义是，该冰箱正常使用24h消耗的电能为. 如果按照额定功率70W和工作24h计算，则消耗的电能是kWh，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有工作的特点而造成的.答案与分析1.可能错误:A或B或D.产生的原因是没有认识到电阻是导体的一种特性,与电压电流等外界因素无关.正确答案:C2.可能错误:19V. 忽略了串联电路这要因素.U=10Ω×1A+15Ω×0.6A=19V正确答案:15V.1A、0.6A是甲乙两电阻允许通过的最大电流.由于两电阻串联,电流相等,为保证整个电路平安,所以应取小值0.6A,I甲=I乙=0.6AU=10Ω×0.6A+15Ω×0.6A=15V3.正确答案:D4．这是一道在教学中屡次用的题目,每次用都会出现较大的问题.可能错误：出现错误的主要原因是不画出两种情况下的的电路．只是在用脑子想电路图．乱是第一感受．感到无从下手．正确答案:B分析过程：当电表为电压表时,S闭合,电路如图1.由于电压表相当于断路,去掉后电路如图2.由图2可以看出两电阻是串联.由图1可知,甲电压表测的是总电压,乙电压表测的是R2的电压.由电路中电压与电阻关系可知,两电阻之比为R1:R2=1:2.当电表为流表时,S断开,电路如图1.由于开关断开,去掉后电路如图2.由图2可以看出,两电阻是并联,电表甲测的是R2的电流,电表乙测的是R1\R2的总电流.因为R1:R2=1:2,所以I1:I2=2:1.则乙测的总电流与R2的电流之比为3:1.5.0.5KW.h. 1680KW.h. 不连续工作初三物理中考总复习电学局部易错题分析例1.一个验电器带有正电，它的箔片开*一角度，用另一个有绝缘手柄的导体靠近验电器的金属球，发现验电器的箔片的角减小，关于导体的带电情况，下面的说确的是〔〕A.只可能带负电B.只可能带正电C. 可能带负电或不带电D.可能带正电或不带电[解析]验电器的箔片的角减小说明箔片上正电荷减小，而金属球上的正电荷增加，显然这是导体的异种电荷吸引的结果。

一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。

【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。

故选D 。

【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。

2．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S 1和一个指示灯L 1（相当于电阻很大的灯泡），台灯开关和灯泡用S 2、L 2表示，当只闭合S 2时，台灯不发光，当闭合S 1时，指示灯发光，再闭合S 2时，台灯发光；如果指示灯损坏，S 1和S 2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。

一、初中物理电路类问题1．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

故选D。

2．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。

根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。

3．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．4．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。

八上易错题整理：电路故障解析版一、选择题1．如图所示电路中电键S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是（）A．若L不发光，则L一定无故障B．若L不发光，则L一定有故障C．若L发光，则R一定无故障D．若L发光，则R一定有故障【答案】D【解析】【分析】根据题意确定符合要求的所有情况，从而得出符合要求的选项．【解答】解：AB、若L不发光，当L短路，电阻断路或只有电阻断路时，电流表无偏转，电压表将发生偏转；故AB不符合题意；CD、若L发光，说明电路中一定有电流，电压表一定不发生偏转，因此电阻一定被短路，故C不符合题意；D符合题意；故选D．【点评】电路故障问题是中考物理考查的热点，也是难点，一般题目设计的都是一处故障，原因只有两个：短路或开路．2．如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。

一段时间后，三灯泡突然熄灭，两电表示数均变为零。

若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。

造成此现象的原因可能是（）A．甲灯短路B．甲灯断路C．乙灯断路D．丙灯断路【答案】B【解析】【解答】解：由图知，闭合开关，三只灯泡串联，电压表测量乙两端电压，电流表测量电路电流。

A、如果甲灯短路，其它灯泡能够发光。

故A不符合题意；B、如果甲灯断路，整个电路断路，所以三只灯泡都不能发光，电流表、电压表都无示数；将甲、乙两灯泡互换，电压表串联在电源两端有示数，电流表仍然断路无示数。

故B符合题意；C、如果乙灯断路，电压表串联在电源两端有示数。

故C不符合题意；D、如果丙灯断路，整个电路断路，所以三只灯泡都不能发光，电流表、电压表都无示数；将甲、乙两灯泡互换，整个电路仍然断路，电流表、电压表都无示数。

故D不符合题意。

故选：B。

3．在电学实验中，遇到断路时，常用电压表来检测。

某同学连接了如图所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uab=0V Ubd=3V Ucd=3V Ude=0V，则此电路的故障可能是（）A．开关S接触不良B．小灯泡灯丝断了C．D．e间出现断路D．e、f间出现断路【答案】B4．在如图所示的电路中，闭合电键S后，灯L不发光．现用电压表检查电路故障，测得U ad=6.0伏，U cd=0伏，U bc=0伏，U ab=6.0伏，该电路的故障可能是（）A．灯L断路B．电阻R断路C．电阻R′断路D．电键S断路【答案】B【解析】考点：电流表、电压表在判断电路故障中的应用专题：应用题．分析：电压表如果示数为零，那么被测部分短路，或被测部分外部断路．电压表如果示数为电源电压，那么被测部分断路，或被测部分外部短路．解答：解：串联电路中灯L不发光，则可能是某处断路，电压表测断路位置为电源电压，测不断的位置电压为零，由题意可知，测得U ad=6.0伏，测量的是电源电源，测得U cd=0伏，U bc=0伏，说明在b→R′→c灯L→d之外有开路现象；测得U ab=6.0伏，说明ab之间有断路之处，所以断路是在电阻R上．故选B．点评：利用电流表和电压表判断电路中的故障，是中考的热点题型之一，依据在故障电路中电流表和电压表显示的现象来判断．5．在图所示的电路中，电源电压为6伏，当电键S闭合时，只有一个灯泡发光，且电压表示数为零．产生这一现象的原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【答案】A【解析】【分析】常见的电路故障有断路与短路，根据电路故障现象分析电路故障原因．【解答】解：由电路图可知，两灯泡串联，电压表与灯泡L1并联，测灯L1的电压；电压表示数为零，可能是与电压表并联的灯L1短路，或电压表并联电路之外存在断路造成的；闭合电键S，只有一个灯泡发光，说明电路是通路，不存在断路，因此电路故障是与电压表并联的灯L1短路造成的；故选A．【点评】本题考查了用电压表判断电路故障问题；用电压表判断故障时，若电压表有读数，可能是所并联的地方开路或其它地方短路了，若电压表没有读数，则可能是所并联的地方短路或其他地方开路了6．如右图所示的电路中，电源电压恒为24 V，电阻R1=R2=120Ω，两只电流表的量程均为0～0．6 A。

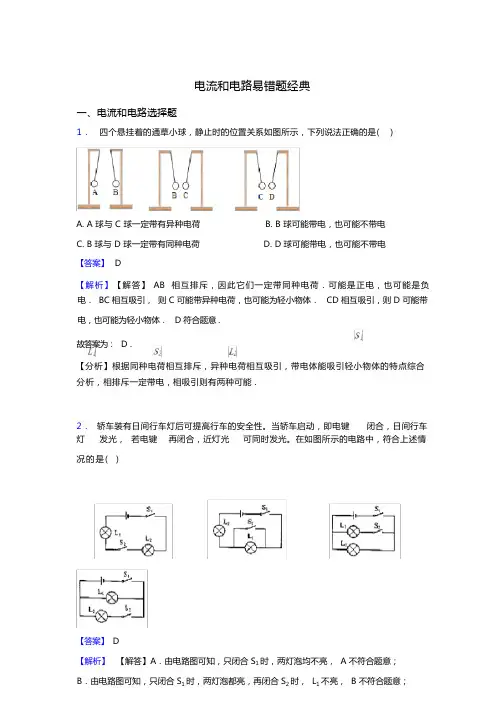

电流和电路易错题经典一、电流和电路选择题1．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是( )A. A 球与 C 球一定带有异种电荷B. B 球可能带电，也可能不带电C. B 球与 D 球一定带有同种电荷D. D 球可能带电，也可能不带电【答案】 D【解析】【解答】 AB 相互排斥，因此它们一定带同种电荷．可能是正电，也可能是负电． BC 相互吸引，则 C 可能带异种电荷，也可能为轻小物体． CD 相互吸引，则 D 可能带电，也可能为轻小物体． D 符合题意 .故答案为： D．【分析】根据同种电荷相互排斥，异种电荷相互吸引，带电体能吸引轻小物体的特点综合分析，相排斥一定带电，相吸引则有两种可能 .2．轿车装有日间行车灯后可提高行车的安全性。

当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。

在如图所示的电路中，符合上述情况的是()【答案】D【解析】【解答】A．由电路图可知，只闭合 S1 时，两灯泡均不亮， A 不符合题意；B．由电路图可知，只闭合 S1 时，两灯泡都亮，再闭合 S2 时， L1 不亮， B 不符合题意；C．由电路图可知，只闭合 S1 时，车前大灯 L2 亮，再闭合 S2 时，日间行车灯 L1 亮， C 不符合题意；D．由电路图可知，只闭合 S1 时，日间行车灯 L1 亮，再闭合 S2 时，车前大灯 L2 亮， D 符合题意．故答案为： D．【分析】由题知， S1 闭合， L1 发光，再闭合 S2 ， L2 也发光，说明 L1 与 L2 可以独立工作即为并联，且 S1 位于干路， S2 位于 L2 支路．3．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是( )A. S1B. S2C. S2 和 S3D. S1 和 S3 【答案】C【解析】【解答】若要使 L1 和 L2 两灯组成并联电路，电流应分别经过 L1 和 L2 两灯，故应闭合开关 S2 、S3 ，断开开关 S1．，C 符合题意故答案为： C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端 .4．如图所示，两个小灯泡 L1 、L2 串联，闭合开关 S， L1 发光， L2 不发光．发生这一现象的A. 电源电压较低B. L2 发生了断路C. L2 发生了短路D. L2 的实际功率很小【答案】B【解析】【解答】解： A 、若电源电压较低，若两个灯泡的规格不同， R2 的电阻较小，由P=I2 R，电流相同的情况下，其电功率会太小而不发光，只有 L1 发光， A 可能； B、两灯串联，若 L2 发生断路，则 L1 也不能发光，所以 B 不可能；C 、L2 发生短路，则 L2 不能工作， L1 仍能够发光， C 可能；D、若 L2 的实际功率很小，则 L2 不发光， L1 可能发光， D 可能．故选 B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．5．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合(如图)．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是( )A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度， B 符合题意， ACD 不符合题意。
