空调Y型过滤器工作原理与清洗安装方法

Y型过滤器的排污及更换滤芯操作方法
1、检查与准备
1.1熟悉掌握过滤器的性能、原理及作用。

1.2检查过滤器进口阀、出口阀及排污阀应转动自如。

1.3观察过滤器压差表读数,当压差超过规定值时，应清洗或更换滤芯。

2、过滤器排污操作规程
2.1过滤器排污时须关闭其进口阀、出口阀，缓慢开启排污阀。

2.2当排污管内气体流动声音发生变化时，关闭排污阀门，排污结束。

3、滤芯更换操作规程
3.1清洗或更换滤芯前应开启备用管线，或停机。

3.2按照过滤器排污步骤对过滤器排污，观察压力表指示情况，当压力显示为零时，依次打开放散阀和截止阀对工艺管线放空，确保过滤器内没有剩余压力。

3.3使用正确工具拆卸过滤器，在指定区域内进行清洗。

3.4清洗后，按照拆卸的逆顺序依次安装并更换过滤器密封圈。

3.5通气前，关闭压差表两端的进出气阀，依次打开放散阀和截止阀，开启过滤器进口阀和出口阀。

3.6用检漏仪或泡沫水进行检漏，同时观察压力表指示情况，气压稳定后，开启压差表的进出气阀。

3.7填写相关记录。

4、注意事项
4.1排污时应平稳缓慢，以保证管线压力稳定，避免阀门损坏。

4.2定期检查及排污，防止污物积余过多进入燃气管线。

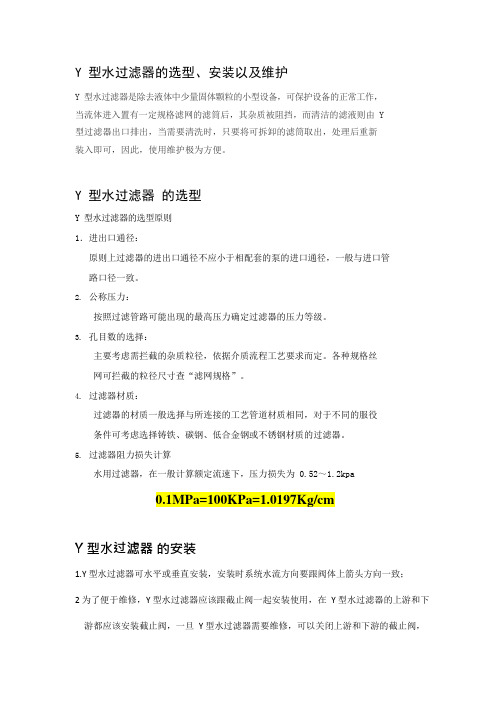

Y 型水过滤器的选型、安装以及维护Y 型水过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由 Y型过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

Y 型水过滤器的选型Y 型水过滤器的选型原则1．进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2.公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3.孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查“滤网规格”。

4.过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5.过滤器阻力损失计算水用过滤器，在一般计算额定流速下，压力损失为 0.52～1.2kpa0.1MPa=100KPa=1.0197Kg/cmY 型水过滤器的安装1.Y 型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致；2 为了便于维修，Y 型水过滤器应该跟截止阀一起安装使用，在Y 型水过滤器的上游和下游都应该安装截止阀，一旦Y 型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y 型水过滤器跟系统的联系；3.Y 型水过滤器的上游和下游最好安装压力表，如果上下游压力表读数相差很大，说明过滤网上已经有不少杂质，当有液体流动经过Y 型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；4.为了在维修Y 型水过滤器的时候不耽误系统的正常使用，最好在安装Y 型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y 型水过滤器维修的时候打开旁通管上的截止阀；5.Y 型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。

Y 型水过滤器的维修1.Y 型水过滤器在使用一段时间后，需要取下内部的过滤网进行清洗，以免被过滤的杂质堵在过滤网上增加了液体阻力，影响系统水的正常流通，一般每3 个月清洗一次过滤网为佳；2.清洗后的过滤网在安装回Y 型水过滤器后，注意观察Y 型水过滤器垫片是否有漏水情况发生，如果发现渗漏，及时更换密封垫片；3.新系统安装Y 型水过滤器几小时后要及时清洗滤网，以防管道安装时残留在管道内的施工垃圾堵塞Y 型水过滤器；4.用于不经常流动的系统的Y 型水过滤器要特别注意卫生问题，系统超过4 天不运行，Y 型水过滤器过滤网上就容易滋生细菌，要注意及时清洗过滤网。

y型过滤器之意大利ORy型过滤器y型过滤器1、y型过滤器的定义2、y型过滤器的作用3、y型过滤器工作原理4、y型过滤器技术参数5、y型过滤器结构图6、y型过滤器的安装7、y型过滤器的维护8、y型过滤器的特点1、y型过滤器的定义滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，因为形状是Y型的，所以也叫y型过滤器，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

随着行业的不断发展和进步，对产品配件的要求也越来越高，作为OR阀门总代理y型过滤器与时俱进，和意大利阀业巨头OR积极的沟通和交流，经过不断的努力OR阀门也在中国市场上保持领先的地位，在太阳能行业和空调行业中的销售额在同行业中已经连续9年名列榜首，全国太阳能生产厂家有70%选用的是OR阀门。

2、y型过滤器的作用a、吸油过滤器：该过滤器设在泵的吸入管路上，滤除油箱内的残留污染物质的通过空气孔进入的污染物，有保护泵的作用。

但是为了避免泵产生空穴现象，必须充分注意压力损失，一般使用100—200目的的粗金属网或凹口金属丝材料。

因此，它不是控制系统的污染浓度的过滤器。

b 高压管路过滤器(A)：设在泵的出口管道上，有保护污染物不进入系统的作用。

因此，可以控制系统的污染物浓度。

但是，因为是高压主管路，要受泵的脉动和压力冲击，所以过滤元件的材质，强度要慎重考虑。

c、高压管路过滤器(B)：在系统中，为了保护对污染特别敏感的液压件，才安装此过滤器，也称终端过滤器。

因而它往往比其他过滤器的过滤粒度小。

因此使用时要选择容量大的。

另外对元件的材质，强度也同(A)一样要充分考虑。

2、y型过滤器的作用d、回流过滤器：设在系统的回油管路上，其作用是把系统内产生或侵入的污染物在返回油箱前捕获到。

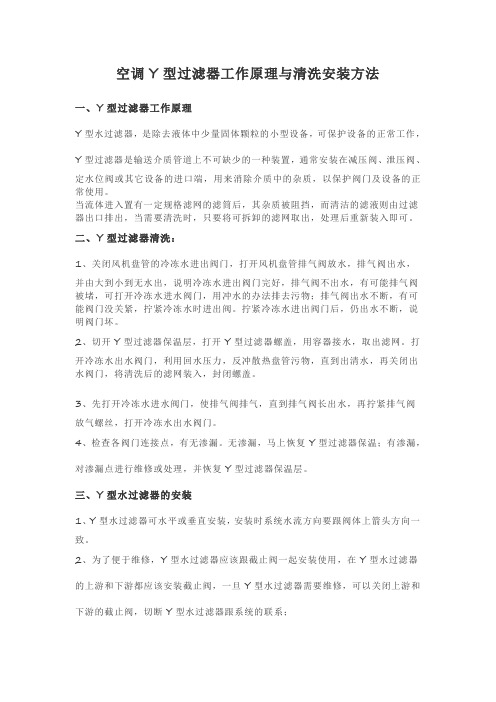

空调Y型过滤器工作原理与清洗安装方法一、Y型过滤器工作原理Y型水过滤器，是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，Y型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可。

二、Y型过滤器清洗：1、关闭风机盘管的冷冻水进出阀门，打开风机盘管排气阀放水，排气阀出水，并由大到小到无水出，说明冷冻水进出阀门完好，排气阀不出水，有可能排气阀被堵，可打开冷冻水进水阀门，用冲水的办法排去污物；排气阀出水不断，有可能阀门没关紧，拧紧冷冻水时进出阀。

拧紧冷冻水进出阀门后，仍出水不断，说明阀门坏。

2、切开Y型过滤器保温层，打开Y型过滤器螺盖，用容器接水，取出滤网。

打开冷冻水出水阀门，利用回水压力，反冲散热盘管污物，直到出清水，再关闭出水阀门，将清洗后的滤网装入，封闭螺盖。

3、先打开冷冻水进水阀门，使排气阀排气，直到排气阀长出水，再拧紧排气阀放气螺丝，打开冷冻水出水阀门。

4、检查各阀门连接点，有无渗漏。

无渗漏，马上恢复Y型过滤器保温；有渗漏，对渗漏点进行维修或处理，并恢复Y型过滤器保温层。

三、Y型水过滤器的安装1、Y型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致。

2、为了便于维修，Y型水过滤器应该跟截止阀一起安装使用，在Y型水过滤器的上游和下游都应该安装截止阀，一旦Y型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y型水过滤器跟系统的联系；3、当有液体流动经过Y型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；4、为了在维修Y型水过滤器的时候不耽误系统的正常使用，最好在安装Y型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y型水过滤器维修的时候打开旁通管上的截止阀；5、型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。

y型过滤器的原理
Y型过滤器是一种常见的流体过滤器，其原理是利用分支管道和合并管道的组合，通过改变流体的流动路径实现过滤作用。

Y型过滤器通常由一个入口管和两个出口管组成。

当流体进入入口管时，它首先遇到一个Y型分支，使流体分为两个流动路径。

每个分支都带有一个过滤网，用于阻止固体颗粒进入流体系统。

通过过滤网，固体颗粒被拦截在过滤网上，而液体则通过过滤网，经过清洗后进入出口管。

Y型过滤器的主要作用是捕获和阻止流体中的固体颗粒，从而保护设备和管道免受损坏。

在流体通过Y型过滤器时，固体颗粒会被过滤网拦截，防止它们进入设备或管道系统，保持系统的正常运行和延长设备使用寿命。

由于Y型过滤器的结构简单，容易安装和维护，因此被广泛应用于各种工业领域。

它可以过滤各种液体，如水、油、溶剂等，并能适应不同的工作压力和温度条件。

总之，Y型过滤器通过分支管道和合并管道的组合，利用过滤网阻止固体颗粒进入流体系统，起到保护设备和管道的作用。

它是一种常见、简单、可靠的流体过滤器。

y型过滤器工作原理
Y型过滤器是一种常用的过滤设备，它能够根据流体的特性将流体中的杂质分离出来。

它的工作原理如下：
1. 流体进入Y型过滤器：首先，流体通过入口管道进入Y型
过滤器。

Y型过滤器是一种管道形状呈“Y”字形的设备，流体
通过入口管道进入Y型过滤器的侧边。

2. 分流：当流体进入Y型过滤器后，由于“Y”字形的管道设计，流体会自然地分成两股流体，一部分流体会继续向下流动，而另一部分流体则会向两侧倾斜。

3. 杂质分离：倾斜的流体会跟随管道形状的变化，流经Y型
过滤器的分支管道，而上方的流体则继续向下流动。

倾斜的流体中的杂质往往比较重，会受到重力的作用而沉淀在分支管道的底部。

4. 通过滤网：下方流动的流体将通过滤网，滤网可以去除流体中的固体颗粒、杂质等。

滤网的孔径大小可以根据需要选择，以过滤不同大小的颗粒。

5. 清洗和维护：随着时间的推移，滤网上会逐渐积累一定量的杂质。

当需要清理或维护滤网时，只需将Y型过滤器的侧边
开关关闭，取下分支管道上的滤网进行清洗即可。

总之，Y型过滤器通过利用管道形状的变化和滤网的作用，可
以有效地分离流体中的杂质，并保证流体的顺畅流动。

这种设计简单实用，广泛应用于各种流体系统中。

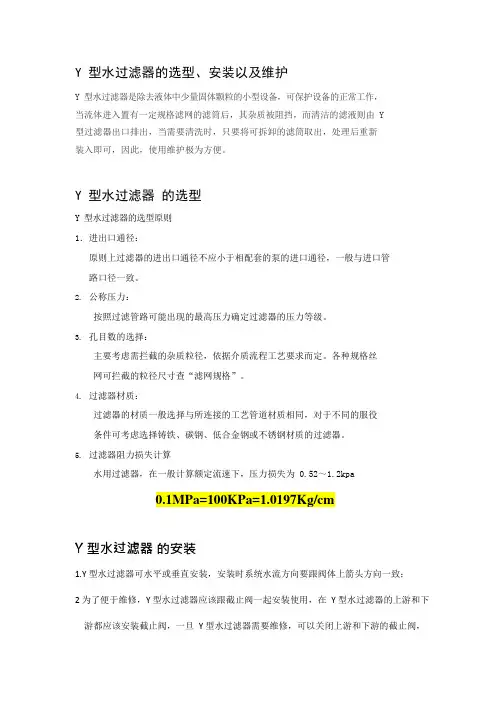

Y型水过滤器的选型、安装以及维护Y型水过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由Y型过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

Y型水过滤器的选型Y型水过滤器的选型原则1．进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2．公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3．孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。

各种规格丝网可拦截的粒径尺寸查“滤网规格”。

4．过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5．过滤器阻力损失计算水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa0.1MPa=100KPa=1.0197Kg/cmY型水过滤器的安装1.Y型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致；2为了便于维修，Y型水过滤器应该跟截止阀一起安装使用，在Y型水过滤器的上游和下游都应该安装截止阀，一旦Y型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y型水过滤器跟系统的联系；3.Y型水过滤器的上游和下游最好安装压力表，如果上下游压力表读数相差很大，说明过滤网上已经有不少杂质，当有液体流动经过Y型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；4.为了在维修Y型水过滤器的时候不耽误系统的正常使用，最好在安装Y型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y型水过滤器维修的时候打开旁通管上的截止阀；5.Y型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。

Y型水过滤器的维修1.Y型水过滤器在使用一段时间后，需要取下内部的过滤网进行清洗，以免被过滤的杂质堵在过滤网上增加了液体阻力，影响系统水的正常流通，一般每3个月清洗一次过滤网为佳；2.清洗后的过滤网在安装回Y型水过滤器后，注意观察Y型水过滤器垫片是否有漏水情况发生，如果发现渗漏，及时更换密封垫片；3.新系统安装Y型水过滤器几小时后要及时清洗滤网，以防管道安装时残留在管道内的施工垃圾堵塞Y型水过滤器；4.用于不经常流动的系统的Y型水过滤器要特别注意卫生问题，系统超过4天不运行，Y型水过滤器过滤网上就容易滋生细菌，要注意及时清洗过滤网。

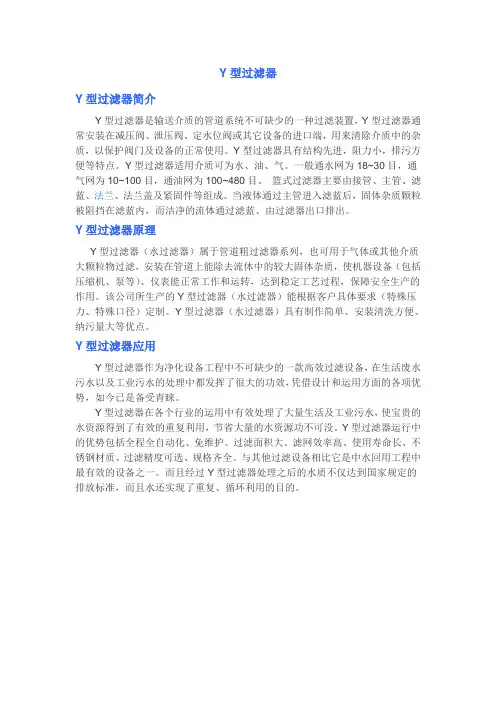

Y型过滤器原理及其性能用途Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998Y型过滤器Y型过滤器简介Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。

Y型过滤器具有结构先进，阻力小，排污方便等特点。

Y型过滤器适用介质可为水、油、气。

一般通水网为18~30目，通气网为10~100目，通油网为100~480目。

篮式过滤器主要由接管、主管、滤蓝、、法兰盖及紧固件等组成。

当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。

Y型过滤器原理Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。

Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。

Y型过滤器应用Y型过滤器作为净化设备工程中不可缺少的一款高效过滤设备，在生活废水污水以及工业污水的处理中都发挥了很大的功效，凭借设计和运用方面的各项优势，如今已是备受青睐。

Y型过滤器在各个行业的运用中有效处理了大量生活及工业污水，使宝贵的水资源得到了有效的重复利用，节省大量的水资源功不可没。

Y型过滤器运行中的优势包括全程全自动化、免维护、过滤面积大、滤网效率高、使用寿命长、不锈钢材质、过滤精度可选、规格齐全。

与其他过滤设备相比它是中水回用工程中最有效的设备之一。

而且经过Y型过滤器处理之后的水质不仅达到国家规定的排放标准，而且水还实现了重复、循环利用的目的。

Y型不能垂直安装，这是其过滤原理决定的。

Y型的过滤原理：水在经过滤网时，水中杂质遇滤网阻挡在自身重力作用下沉入下部集污槽内。

空调Y型过滤器工作原理与清洗安装方法一、Y型过滤器工作原理Y型水过滤器，是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，Y 型过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入即可。

二、Y型过滤器清洗：1、关闭风机盘管的冷冻水进出阀门，打开风机盘管排气阀放水，排气阀出水，并由大到小到无水出，说明冷冻水进出阀门完好，排气阀不出水，有可能排气阀被堵，可打开冷冻水进水阀门，用冲水的办法排去污物；排气阀出水不断，有可能阀门没关紧，拧紧冷冻水时进出阀。

拧紧冷冻水进出阀门后，仍出水不断，说明阀门坏。

2、切开Y型过滤器保温层，打开Y型过滤器螺盖，用容器接水，取出滤网。

打开冷冻水出水阀门，利用回水压力，反冲散热盘管污物，直到出清水，再关闭出水阀门，将清洗后的滤网装入，封闭螺盖。

3、先打开冷冻水进水阀门，使排气阀排气，直到排气阀长出水，再拧紧排气阀放气螺丝，打开冷冻水出水阀门。

4、检查各阀门连接点，有无渗漏。

无渗漏，马上恢复Y型过滤器保温；有渗漏，对渗漏点进行维修或处理，并恢复Y型过滤器保温层。

三、Y型水过滤器的安装1、Y型水过滤器可水平或垂直安装，安装时系统水流方向要跟阀体上箭头方向一致。

2、为了便于维修，Y型水过滤器应该跟截止阀一起安装使用，在Y型水过滤器的上游和下游都应该安装截止阀，一旦Y型水过滤器需要维修，可以关闭上游和下游的截止阀，切断Y型水过滤器跟系统的联系；3、当有液体流动经过Y型水过滤器时，液体阻力比正常使用要大的多，此时需要及时清洗滤网；4、为了在维修Y型水过滤器的时候不耽误系统的正常使用，最好在安装Y型水过滤器的同时安装一条旁通管路，在平时关闭旁通管上的截止阀，而在Y型水过滤器维修的时候打开旁通管上的截止阀；5、Y型水过滤器安装时要注意预留一定的维修空间，以便正常的日常维护。
