港⼝装卸⼯艺——第四章集装箱装卸⼯艺第四章集装箱装卸⼯艺第⼀节概述⼀、集装箱运输的优越性集装箱运物之所以能如此迅速的发展，正是由于这种⽐较传统的运输⽅式具有许多优点：1. 提⾼装卸效率，减轻劳动强度2. 减少货损货差，提⾼货物运输的安全与质量3. 缩短货物的在途时间，加快车船的周转4. 节省货物运输的包装，简化理货⼿续5. 减少货物运输费⽤6. 推动包装的标准化7. 有利于组织多种运输⽅式的联合运输⼆、集装箱运输发展趋势对码头提出的要求1. 船舶⼤型化趋势要求集装箱码头的深⽔化2. 挂靠港减少及⼲线运输⽹络扩⼤趋势要求集装箱码头的⼀次作业增加3. 船舶⼤型化以及集装箱箱体⼤型化的趋势要求集装箱码头⾯积的扩⼤，装卸设备进⼀步⼤型化，装卸⼯艺系统化4. 集装箱运输系统的柔性化趋势要求集装箱码头应能适应更多箱型的集装箱装卸和搬运5. 伴随货物运输⽽增长的运输信息的膨胀要求港⼝⽣产信息化6. 船舶⼤型化的趋势对港⼝的集疏运设施现代化提出了更⾼的要求7. 船舶⼤型化趋势要求码头泊位作亚的⾼效化8. 运输周转速度的加快要求港⼝⽣产组织的合理化三、集装箱专⽤码头所应具备的条件1. 具有⼀定规模的集装箱运愉量2. 应有⾜够的进港航道及港池⽔深条件3. 有宽阔的陆域⾯积和堆场4. 便利的集装箱集疏运交通通道5. 配备⼤型、⾼效率的集装箱专⽤机械和设备6. 拥有现代化的通讯和⽣产指挥系统7. 具有现代化的管理⼿段第⼆节集装箱⼀、集装箱的箱型及规格⼆、集装箱的种类1. ⼲货集装箱（Dry cargo container ）2. 散装集装箱（Bulk container)3. 冷藏集装箱（Reefer container ）4. 开顶集装箱（open ⼀top container)5. 框架集装箱（Plat form based ～⾯⼆）6. 牲畜集装箱（Pen container)7. 罐式集装箱(Tankcontainer)8. 汽车集装箱（Car container ）三、集装箱标记1. 第⼀组标记：箱主代码、顺序号和核对数2. 第⼆组标记：国籍代号、尺⼨代号和类型代号3. 第三组标记：最⼤总重和⾃重第三节集装箱吊具⼀、集装箱简易起吊⽅法当在⾮集装箱专⽤码头上装卸集装箱时，可以采⽤钢丝绳⽤吊钩起吊。

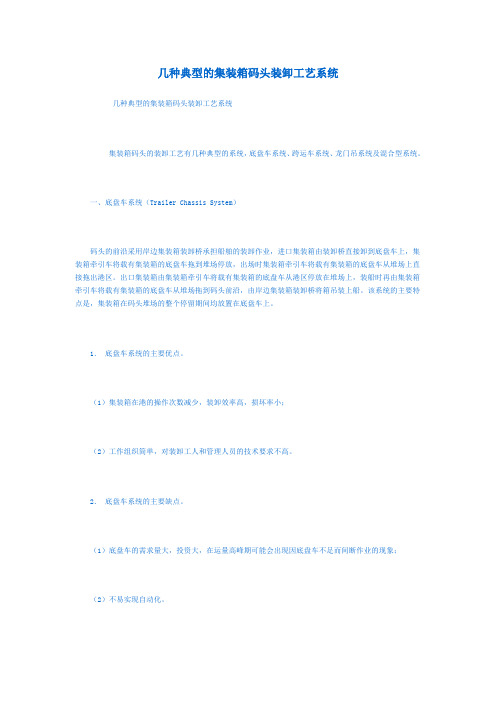

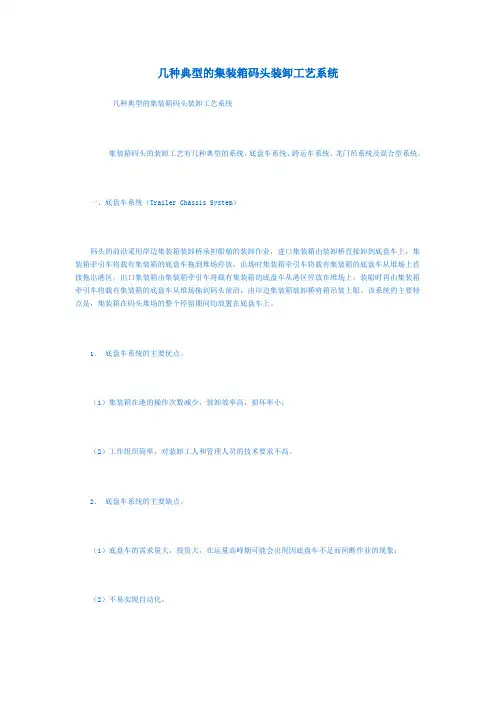

几种典型的集装箱码头装卸工艺系统几种典型的集装箱码头装卸工艺系统集装箱码头的装卸工艺有几种典型的系统，底盘车系统、跨运车系统、龙门吊系统及混合型系统。
一、底盘车系统（Trailer Chassis System）码头的前沿采用岸边集装箱装卸桥承担船舶的装卸作业，进口集装箱由装卸桥直接卸到底盘车上，集装箱牵引车将载有集装箱的底盘车拖到堆场停放，出场时集装箱牵引车将载有集装箱的底盘车从堆场上直接拖出港区。
出口集装箱由集装箱牵引车将载有集装箱的底盘车从港区停放在堆场上，装船时再由集装箱牵引车将载有集装箱的底盘车从堆场拖到码头前沿，由岸边集装箱装卸桥将箱吊装上船。
该系统的主要特点是，集装箱在码头堆场的整个停留期间均放置在底盘车上。
1．底盘车系统的主要优点。
（1）集装箱在港的操作次数减少，装卸效率高，损坏率小；（2）工作组织简单，对装卸工人和管理人员的技术要求不高。
2．底盘车系统的主要缺点。
（1）底盘车的需求量大，投资大，在运量高峰期可能会出现因底盘车不足而间断作业的现象；（2）不易实现自动化。
3．底盘车系统主要适用集装箱码头的起步阶段，特别是整箱货比例较大的码头。
二、跨运车系统码头前沿采用岸边集装箱装卸桥承担船舶的装卸作业，跨运车承担码头前沿与堆场之间的水平运输，以及堆场的堆码和进出场车辆的装卸作业。
即“船到场”作业是由装卸桥将集装箱从船上卸到码头前沿，再由跨运车将集装箱搬运至码头堆场的指定箱位；“场到场”、“场到集装箱拖运车”、“场到货运站”等作业均由跨运车承担。
1．跨运车系统的主要优点。
（1）跨运车一机完成多种作业（包括自取、搬运、堆垛、装卸车辆等），减少码头的机种和数量，便于组织管理；（2）跨运车机动灵活、对位快，岸边装卸桥只需将集装箱卸在码头前沿，无需准确对位，跨运车自行抓取运走，充分发挥岸边集装箱装卸桥的效率；（3）机动性强，既能搬运又能堆码，减少作业环节；（4）堆场的利用率较高，所需的场地面积较小。
目录一、集装箱吊具------------------------------------------- 3二、集装箱装卸船机械--------------------------------- 6三、集装箱水平运输机械------------------------------ 13四、集装箱堆场作业机械------------------------------ 14五、集装箱的结构---------------------------------------- 21六、集装箱的标识---------------------------------------- 23第一节、集装箱吊具一、集装箱简易起吊方法当在非集装箱专用码头上装卸集装箱时，可以采用钢丝绳用吊钩起吊。
其中a）、b）、c）种方式由于受力状态不好，一般只适用于轻箱、小箱。
图4-5 d）使用的α有如下的要求方法在起吊大箱时，对夹角minαmin二、集装箱专用吊具集装箱专用吊具（Spreader）是用于起吊集装箱的属具，主要有3种类型：固定式、组合式和自动式。
1.固定式吊具：是一种只能起吊一种集装箱的吊具（见图4-6），其特点是结构简单、自重轻，价格便宜，但是对箱体类型的适应性较差。
更换吊具往往要占用较多时间。
2.组合式吊具：将起吊不同尺寸的集装箱的吊具组合使用的一种集装箱专用吊具。
其特点是结构简单，自重较自动式要小（一般为4-7t）这种吊具多用于跨运车和正面吊上。
3.自动式吊具：通过伸缩臂，可以改变吊具的臂长，以达到起吊不同尺寸集装箱的要求。
特点：使用灵活，自重较大，9—10t。
集装箱装卸桥广泛使用。
4.双箱吊具：用一个集装箱吊具可同时起吊两个20ft的集装箱的一种专用吊具，双箱起吊方法可以大大提高船舶的装卸效率。
第二节、集装箱装卸船机械一、集装箱船装卸机械化集装箱的标准化和集装箱船的专用化，为港口码头装卸机械高效化提供了良好条件。
自动化集装箱码头的装卸工艺及设备随着物流行业的发展，自动化集装箱码头的装卸工艺和设备也在不断发展和进步。
自动化集装箱码头的装卸工艺主要包括船舶配载、集装箱装卸和集装箱仓储。
下面是对自动化集装箱码头的装卸工艺及设备进行详细介绍：1.船舶配载：自动化集装箱码头的船舶配载主要指将货物从船舶上装卸至码头。
船舶配载的主要设备包括岸桥、龙门吊、工字轮等。
岸桥是一种起重机，用于在码头上对船舶进行装卸。
龙门吊是一种专门用于装卸集装箱的设备，其具有吊车的上下滑移功能，可以方便地将集装箱从船舶上移动到码头上。
工字轮是一种用于协助龙门吊移动的设备，可以使龙门吊沿着轨道上下滑移，从而实现装卸作业。
2.集装箱装卸：集装箱装卸是指将货物从集装箱中取出或将货物装入集装箱中。
自动化集装箱码头的集装箱装卸主要依靠自动化堆垛机和输送系统。
自动化堆垛机是一种用于将集装箱从码头上叠放至集装箱堆场中的设备，它可以自动地将集装箱叠放成垛，以减少空间占用。
输送系统包括集装箱输送带、卷筒输送机等，用于将集装箱从堆场输送至码头装卸区域或从码头装卸区域输送至堆场。
3.集装箱仓储：集装箱仓储是指对装卸完成的集装箱进行分类、存储和管理。
自动化集装箱码头的集装箱仓储主要依靠自动化化箱机和集装箱堆高机。
自动化化箱机是一种用于将装卸完成的集装箱按照目的地等要求进行分类的设备，它可以自动地将集装箱从码头装卸区域移动至仓库，然后按照规定进行分类存储。
集装箱堆高机是一种用于在仓库中进行集装箱堆放的设备，它可以将集装箱叠放成高度，并且可以将集装箱从堆场中取出放入卡车中或从卡车中取出放入堆场中。
总之，自动化集装箱码头的装卸工艺及设备主要包括船舶配载、集装箱装卸和集装箱仓储。
通过使用岸桥、龙门吊、工字轮、自动化堆垛机、输送系统、自动化化箱机和集装箱堆高机等设备，可以实现集装箱的高效装卸、分类存储和管理。
这将提高集装箱码头的作业效率和货物处理能力，进一步推动物流行业的发展。
