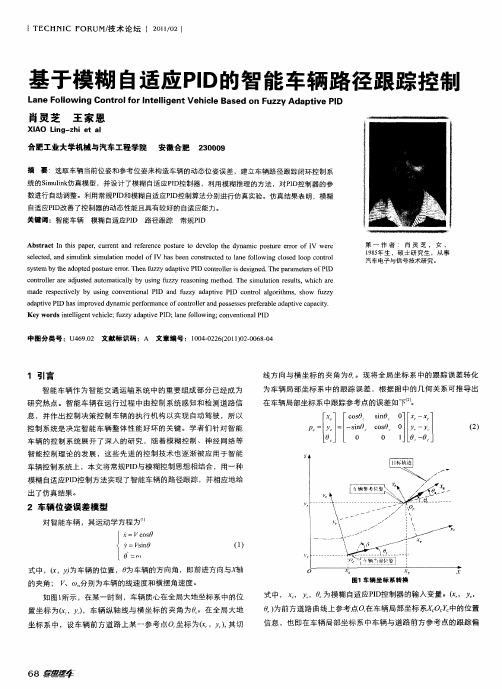

PID算法在智能车方向控制中的应用智能车是指能够感知、分析、决策和执行动作的汽车。
它可以通过集成传感器、图像识别、机器学习和控制算法来实现自主导航和安全驾驶。
在智能车的控制系统中，方向控制是一个重要的组成部分。
PID算法是智能车方向控制中常用的一种算法，它能够通过实时调整车辆转向角度来实现车辆的精确控制。
PID算法是一种反馈控制算法，它通过不断地对系统输出与期望输出的差异进行检测和调整，以实现控制系统的稳定。
PID算法由比例控制、积分控制和微分控制三个部分组成。
比例控制部分根据系统输出与期望输出的差异进行比例调整，积分控制部分根据系统输出与期望输出的累积差异进行积分调整，微分控制部分根据系统输出与期望输出的变化速率进行微分调整。
这三个部分共同作用，通过实时调整控制信号来达到期望输出。
在智能车的方向控制中，PID算法可以通过以下步骤应用：1.传感器数据获取：智能车通常配备了多种传感器，如惯性传感器、陀螺仪和激光雷达等，用于感知车辆的运动状态和周围环境。
PID算法需要读取传感器数据作为反馈信号。
2.设置期望输出：根据预定的路线或目标，可以设置一个期望的转向角度作为系统的期望输出。
3.计算误差：将传感器数据中获取的实际转向角度与期望转向角度进行比较，计算得出误差。
误差可以表示为实际转向角度减去期望转向角度的差异。
4.比例控制：根据误差的大小，比例控制部分会调整控制信号的大小，从而影响车辆的转向角度。
比例系数越大，车辆的响应速度越快，但可能会引起过冲或震荡现象。
5.积分控制：积分控制部分会通过累积误差来调整控制信号，从而消除系统的稳态误差。
积分系数越大，车辆的稳定性越好，但可能会引起过冲现象。
6.微分控制：微分控制部分会通过测量误差的变化率来调整控制信号，从而降低车辆的震荡现象。
微分系数越大，车辆的稳定性越好，但可能会引起过度补偿。
7.发送控制信号：根据比例控制、积分控制和微分控制的结果，生成控制信号并发送给车辆的转向系统，从而实现转向角度的调整。
智能PID控制的发展现状及应用展望
智能PID控制是一种基于人工智能技术的PID控制方法，它通过智能算法来优化控制器的参数，以实现更准确、更稳定的控制效果。
近年来，随着人工智能技术和控制理论的不断发展，智能PID控制在各个领域得到了广泛的应用，并取得了显著的成果。
目前，智能PID控制主要应用于工业自动化、机器人控制、智能交通、航空航天等领域。
在工业自动化领域，智能PID控制被广泛应用于汽车制造、电子工业、化工工业等多个细分领域，实现了高效、稳定的过程控制。
在机器人控制方面，智能PID控制可以动态地调整参数，适应不同的环境和任务，实现精准的机器人控制。
在智能交通领域，智能PID控制被用于车辆自动驾驶、交通流量优化等场景，提高道路的可行性和交通效率。
在航空航天方面，智能PID控制可以提高飞机、卫星等空间器材的精度和可靠性，确保设备的安全性和稳定性。
未来，智能PID控制的应用前景广阔，并有望在更多领域得到应用，如智能医疗、智能家居、智能电力等。
智能PID控制可以实现对医疗设备、家庭电器、电力系统等设备的智能化控制，提高设备的使用效率和安全性。
同时，智能PID控制也可以与其他技术相结合，如机器学习、模糊控制等，实现更为灵活、高效的控制方案。
在未来，智能PID控制将继续为各行各业的发展和进步做出贡献。
车辆智能控制算法的优化与应用在当今科技飞速发展的时代，车辆的智能化程度越来越高，车辆智能控制算法作为其中的核心技术，对于提升车辆的性能、安全性和舒适性起着至关重要的作用。
车辆智能控制算法的优化，首先要从对车辆系统的深入理解开始。
车辆是一个复杂的动态系统，包括发动机、传动系统、制动系统、悬挂系统等多个子系统，这些子系统之间相互关联、相互影响。
为了实现对车辆的精准控制，需要建立准确的车辆模型。
这个模型要能够反映车辆在不同工况下的动态特性，比如加速、减速、转弯等。
通过对大量实际车辆数据的采集和分析，结合物理原理和数学方法，可以构建出较为精确的车辆模型。
在算法优化方面，传统的控制算法如 PID 控制（比例积分微分控制）虽然在一些简单的控制场景中表现出色，但对于复杂的车辆系统，其控制效果往往不够理想。
近年来，一些先进的控制算法如模型预测控制（Model Predictive Control，MPC）、自适应控制、模糊控制等逐渐被应用到车辆智能控制中。
模型预测控制是一种基于模型的优化控制方法。
它通过预测未来一段时间内车辆的状态，并根据设定的优化目标和约束条件，计算出最优的控制输入。
这种算法能够充分考虑车辆系统的约束，如发动机扭矩限制、制动压力限制等，从而实现更加精确和高效的控制。
自适应控制则能够根据车辆系统参数的变化实时调整控制策略。
例如，车辆在使用过程中，由于零部件的磨损、环境条件的改变等因素，车辆的性能可能会发生变化。
自适应控制算法可以通过监测车辆的运行状态，自动调整控制参数，以保证控制效果的稳定性和可靠性。
模糊控制则是一种基于模糊逻辑的控制方法，它不需要精确的数学模型，而是通过模糊规则来描述控制策略。
这种方法对于处理一些具有不确定性和模糊性的问题非常有效，比如驾驶员的驾驶意图判断、路况的复杂程度评估等。
除了控制算法的选择和优化，算法的实现也需要考虑计算效率和实时性。
车辆控制系统需要在极短的时间内做出决策并执行控制指令，因此算法的计算复杂度不能过高。

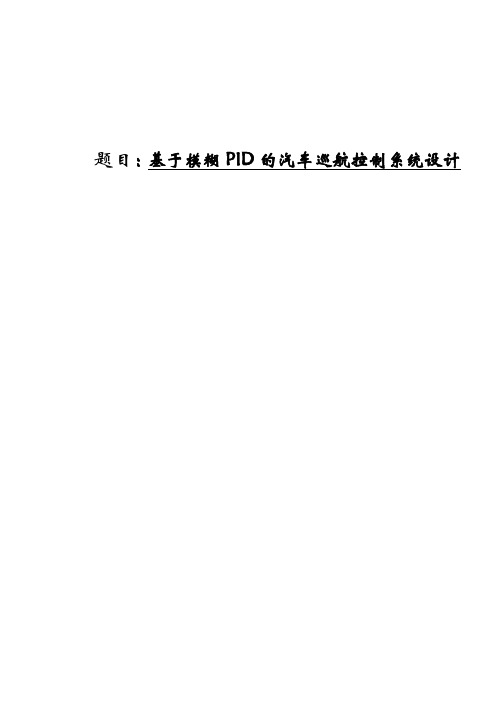

题目：基于模糊PID的汽车巡航控制系统设计基于模糊PID的汽车巡航控制系统设计摘要汽车巡航控制系统是一种辅助驾驶系统，它不但可以减轻驾驶员的负担,还可以提高驾车的舒适性.汽车巡航控制系统具有非线性、时变不确定性，并受到外界扰动、复杂的运行工况等影响。
本文介绍了一种基于模糊PID控制算法的汽车巡航控制系统。
本文对汽巡航控制系统进行了简要的分析，将模糊PID控制方法作为其控制方案，对现有的PID控制进行完善和优化，并设计出系统的模糊控制器。
以轿车为对象，分析了汽车在行驶过程中的驱动力及受到的各种阻力和干扰力，并建立起汽车纵向动力学模型。
利用MATLAB建立了系统的仿真模型，利用MATLAB软件中的模糊逻辑工具箱对系统的设计进行仿真，验证系统设计的可行性，并对汽车巡航控制系统进行了仿真和分析.由仿真结果可知,模糊PID控制方法能使系统的超调减小、反应速度加快、控制效果良好,是一种适用于汽车巡航控制系统的控制方法.关键词：定速巡航控制系统;MATLAB；模糊PID；仿真The Design of Controller of Automobile Cruise Control SystemBased On Fuzzy-PIDABSTRACTAutomobile cruise control system，which could not only relieve the drivers burden，but also could make the driving comfortable.it is a kind of accessorial driving system,Cruise control system has high nonlinearity and non-determinacy with time changing.And CCS,which is effected by some factors such as external load disturbers and complicated running modes，A kind of CCS which is based on Fuzzy PID control,it is introduced in the thesis.Analyzing the cruise control system briefly, Fuzzy—PID is confirmed as the control method of the system，improved and optimized the PID control. Then the Fuzzy PID controller is designed，As the object is a car，the thesis analyzes the resistances and disturbs while the car's running,And the automobile dynamics model is given，After setting up the model by means of MATLAB,use the Fuzzy Logic Toolbox in MATLAB software to simulate the design of the system，to verify the feasibility of the system design, the result is analyzed，From the result,we may know that Fuzzy PID control could make the overshoot smaller and the response time shorter,The effect of Fuzzy PID method is given.SO it is a suitable method for CCS.Keywords:cruise control system；MATLAB；Fuzzy PID；simulation目录1 绪论 (1)1.1 课题的意义 (1)1。
智能车速度控制pid（电机闭环控制算法）对于智能车的电机闭环控制算法，我之所以标题没有写上智能车电机PID闭环控制算法是因为PID 算法根本就不是特别好的适用于智能车这种变化很快的系统，对于智能车，电机的调速可以说是时时刻刻再进行调速控制的，我上面说描述的经典PID 算法，都是针对一些惰性系统，也就是说是变化比较慢的系统的，所以对于智能车的电机调速采用完完整整的PID 算法，是根本不可取的，及时采用了，你必须要经过一些变换和改进才能使用。
以上的简述只是鄙人自己的看法，如有错误，请各位高手指正。
现在估计您会疑问，PID 不适用于智能车的电机控制，那什么才适用呢？鄙人原来做过智能车，从鄙人本身的理解，P 算法控制电机，也就是比例控制是最好的，反应速度快，控制精度高，不存在积分和微分效应，非常适用于适用于控制周期短的系统，当然，对于一些特殊的逻辑控制算法，可能要采用PD算法，用微分来做补偿，防止震荡和超调。
下面来说下电机控制算法从开始的加入到最终的确定的方法：当然这一切的前提就是安装了编码器，车速有反馈，只有加上编码器，有了反馈，才能组成一个闭环系统。
当然您也可以加上码盘，或者霍尔开关等一切可以返回车速的东西都可以。
（1）首先建议在车速比较慢的时候，采用PID 算法来控制电机，为什么开始要建议您采用PID 呢？主要是为了让您更加深刻理解PID 算法的精髓和调试步骤方法等，有助于以后对控制算法更加深入的研究和书写。
调试PID 三个参数的方法，很多地方都提供了，我在这里简单的说下：首先将ID 参数都变为0，先调整P 比例参数，调整到速度基本上跟您给定的速度差不多，也就是说基本稳定在您给定的脉冲数，当然这个时候会非常的震荡，不要担心，接下来调整I，调整I 的结果就是震荡会消除很多，但是车速会变化缓慢，也就是说会有一些延迟，然后再调整D，调整D 的结果就是增强调节的灵活性和预见性，在给定速度变化的过程中，能够以一个平稳过渡来变换，而且速度可以长时间稳定在给定速度附近，然后PID 三个参数的基本范围就确定了，然后再根据实际的跑车来微调这些参数，当然在您调试PID之前，请仔细阅读PID 理论知识，这样有助于您的调试和理解，。
汽车PID巡航系统控制策略浅析本文介绍了汽车巡航的功能，组成，作用和原理，分析了其中的传感器，控制器，执行机构的工作原理;通过对比PID控制，模糊控制，迭代学习控制和自适应控制的工作特点，分析了各种巡航控制策略的优劣。
标签：巡航;控制;PID0 引言汽车巡航控制是当下汽车发展中正在普及的一项技术，这项技术在汽车长途行驶中降低驾驶员疲劳驾驶，降低一些外在因素而发生的事故。
但是汽车巡航控制系统并没有发展完善，很多问题伴随驾驶員驾驶汽车时而产生。
巡航制控系统（Cruise Control System）简称CCS（车辆速度控制系统），是指在驾驶员不需要踩油门通过巡航控制器设置一个特定的车速而使行驶车辆车速不断在接近设定车速限制内行驶的控制装置[1]。
驾驶汽车在高速公路上行驶，虽然外界因素相对稳定，但驾驶时间长了还是需要适当的更改汽车行驶速度，长时间驾驶车辆对人各方面都会有一定的影响，容易出现不利于驾驶的因素产生，因此在汽车上安装巡航系统。
汽车巡航问世之后也伴随着一些问题的出现，比方巡航系统打开无法关闭，巡航系统在不同操作系统下的关闭方法不同。
在技术上也有一定的进步例如从以前单方面的让车保持一种车速下行驶到现在跟车定速等。
不管从巡航系统的不足到问题的分析还是从巡航系统的技术升级，我们都应该对汽车巡航系统控制系统进行分析，从而加强对技术的学习与研究深度，提升分析和解决问题的能力。
1 巡航系统发展方向进入21世纪以来，由于汽车电子元件越来越普遍地应用在汽车上以及各地公路、高速公路的不断发展，使得定速巡航系统已经逐步变得成熟，系统的电路以及布线有了很大的进步，控制部分更加快捷与精确，多路传送系统的技术变得更加成熟，故障自动报警系统发展得更加精准[2]。
总体看来，巡航系统的发展方向具体有以下几点：1.1 先进控制方法的引进车辆在行驶过程中的实际工况是很复杂的，它主要受到车载人员的人数、发动机的当前状况等因素的影响，驾驶员对舒适性的要求更高了，引入新技术的巡航控制系统在以传统的控制原理为基础，又引入不少先进的控制理论，目前，PID 控制，自适应控制和模糊控制等原理先后被研发使用[3]。
pid国内外研究现状PID控制器是一种常见的自动控制系统，它通过对被控对象的输出进行反馈调节，使其达到期望值。
本文将从国内外两个方面介绍PID控制器的研究现状。
一、国内研究现状1. PID控制器的基本原理PID控制器是一种经典的反馈控制算法，它由比例（P）、积分（I）和微分（D）三个部分组成。
其中，比例部分根据误差大小进行调节；积分部分根据误差累积量进行调节；微分部分根据误差变化率进行调节。
三个部分的输出值相加得到最终的控制量。
2. PID控制器在工业中的应用PID控制器广泛应用于工业生产中，如温度、压力、流量等过程变量的自动调节。
在电力系统中，PID控制器可用于发电机和输电线路等设备的自动调节；在化工生产中，可用于反应釜和蒸馏塔等设备的自动调节。
3. PID参数整定方法PID参数整定方法包括试错法、Ziegler-Nichols法、Chien-Hrones-Reswick法等。
试错法是一种经验性方法，需要经过多次试验才能得到较为准确的参数；Ziegler-Nichols法则是一种基于系统阻尼比和周期的经验公式，适用于单变量系统；Chien-Hrones-Reswick法则是一种基于频率响应的方法，适用于多变量系统。
二、国外研究现状1. PID控制器的发展历程PID控制器最早由美国工程师Nicholas Minorsky在1922年提出，但当时还没有数字化技术支持。
随着计算机技术的发展，PID控制器得到了广泛应用，并出现了各种改进算法，如模糊PID、自适应PID 等。
2. PID控制器在自动驾驶中的应用近年来，随着自动驾驶技术的兴起，PID控制器也开始被广泛应用于汽车、飞行器等交通工具中。
例如，在汽车自动驾驶中，PID控制器可用于保持车辆在车道内行驶；在飞行器自动导航中，PID控制器可用于保持飞机在预定高度、速度和航向上飞行。
3. PID参数整定方法国外学者提出了许多新颖的PID参数整定方法。
例如，基于人工智能的方法，如神经网络、遗传算法等，可以自动化地获得最佳PID参数；基于模型预测的方法，则可以根据系统动态特性进行在线参数调整。
