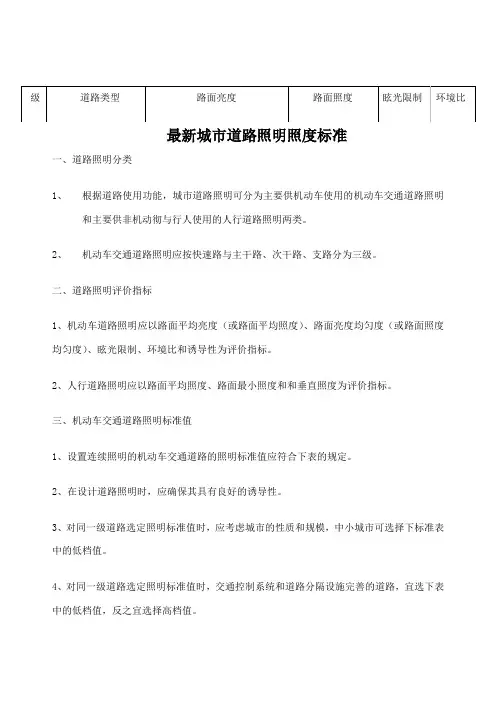

最新城市道路照明照度标准
一、道路照明分类
1、 根据道路使用功能，城市道路照明可分为主要供机动车使用的机动车
交通道路照明和主要供非机动彻与行人使用的人行道路照明两类。 2、 机动车交通道路照明应按快速路与主干路、次干路、支路分为三级。 1 21 234

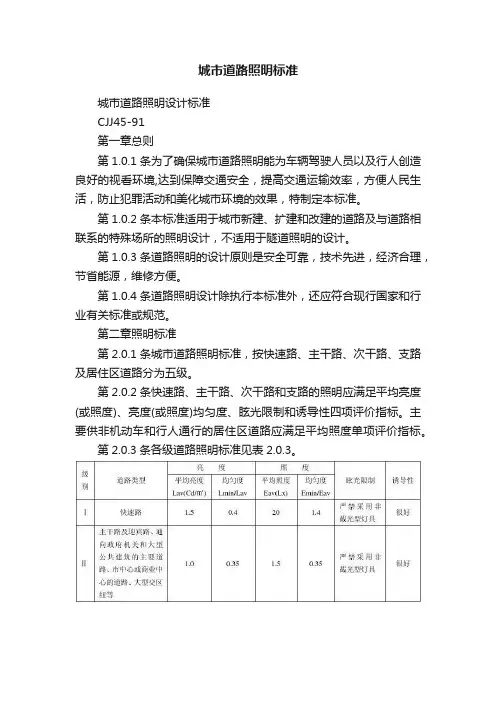

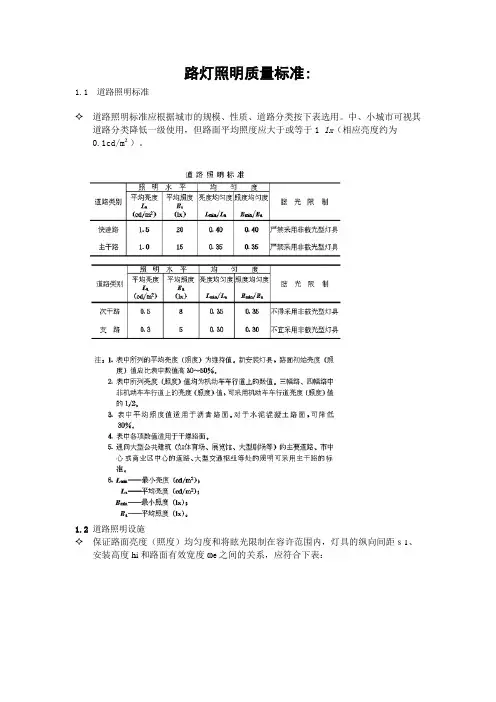

机动车交通道路照明标准值
注：1、表中所列的平均照度仅适用于沥青路面，若系水泥混凝土路面，其平均照度值可相应降低
2、表中对每一类道路交汇区的路面平均照度给出了两档标准值，“/”的左侧为低档照度值，右侧为高档照度值。
2、当各级道路选取低档照度值时，相应的交汇区应选用以上述标准中的
低档照度值时，反之则应选取高档照度值。
人行道路照明标准值
1、主要供行人和非机动车辆混合使用的商业区、居住区人行道路的照明标准值应符合下表的规定。
人行道路照明值
2
3
度值得1/2，但不得小于51x。
LED路灯规格参数灯具技术指标:
单个光源技术指标： 说明：（E，e）=当灯 杆为表中的高度时（机 动车道平均照度，人行 道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米) LED路灯灯具技术要求:
（1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。 （2）LED路灯外壳防护等级：IP65以上。 （3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。 （4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品） （5）LED路灯的使用环境温度应能满足-20℃～+50℃，适合广东地区使用。同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。 （6）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。 （7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作) （8）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。 （9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。 （10）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。 4.LED光源技术要求 （1）LED光源晶片要求选用国际知名品牌，（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。
照明系统工程设计常用的标准及规范（摘录） 一、照明系统工程设计常用标准及规范 照明系统工程设计常用标准及规范有以下几个： ①GBJ 133——90《民用建筑照明设计标准》， ②WH 0201——94《歌舞厅照明及光污染限定标准》 ③JGJ 57--2000《剧场建筑设计规范》 ④GB/T 50314——2000《智能建筑设计标准》 ⑤GYJ 45——92 《电视演播室灯光系统设计规范》已被GY5045-2006取代 ⑥JGJ 31——2003《体育建筑设计规范》 ⑦GB/T 14076——93《电影电视舞台灯具通用技术条件》； ⑧GB 15734——1995《电子调光设备无线电骚扰特性限值及测量方法》； ⑨GB /T 14218——93《电子调光设备性能参数与测试方法》； ⑩WH 0202——1995《舞台灯光图符代号及制图规则》； ?JGJ / T 119——98《建筑照明术语标准》。 ?GB 50034——2004《建筑照明设计标准》 二、照明设计标准的典型数据 （1）GY5045-2006《电视演播室灯光系统设计规范》（详见附录D） 达到现场摄影和拍电视的要求是：照度≥20001x；色温3050 ± 150K；显色指数R≥85。 （2）WH 0201——94《歌舞厅照明及光污染限定标准》 歌舞厅：表演区100~1501x；自娱区20lx；观赏休息区51x；通道101x。 （3）GBJ 133——90《民用建筑照明设计标准》 报告厅、会议室100-2001x；影院观众席30~751x；剧场观众席：75~150lx；大宴会厅150~3001x；体育馆：无彩电转播750 lx；有彩电转播15001x。 (4)JGJ 57——2000《剧场建筑设计规范》（详见附录C） 剧场观众厅：75~150lx，平滑调光；化妆室、绘景室与舞台的色温接近；调光回路； 甲等歌舞剧剧场480路，话剧剧场360路，戏曲剧场240路。 (5) GB/T 50314 ——2000《智能建筑设计标准》 智能化建筑：甲级500lx，乙级400lx，丙级3001x。 三、照明数量和质量 1.照度均匀度 ①作业面应尽可能地均匀照亮，公共建筑的工作房间和工业建筑作业区域内的一般照明照度均匀度不应小于0.7，而作业面周围的照度均匀度不应小于0.5。 ②房间或场所内的通道和其他非作业区域的一般照明照度值不宜低于作业区域一般照明照度值的1/3。 ③在有彩电转播的体育场馆，其主摄像方向上的照明应符合下列要求： ?场地垂直照度最小值与最大值之比不宜小于0.4； ?场地平均垂直照度与平均水平照度之比不宜小于0.25； ?场地水平照度最小值与最大值之比不宜小于0.5； ?观众席前排的垂直照度不宜小于场地垂直照度的0.25。观众席前排的垂直照度一般 是指主席台前各排座席的照度。
道路照明亮度计算 一、计算条件的若干规定 进行路面亮度计算时，计算是段的选择、计算点的设置、观察点的高度、纵向位置和横向位置等和测量路面亮度的规定相同，见第八章第二节。 二、路面上任意点亮度的计算 1、根据等光强曲线图和γ表进行计算 一个灯具在某点P上所产生的亮度（173页有一公式） 数个灯具在P点上产生的总亮度（173页有一公式） 式中c i，γ1——计算点（P）相对于第i 个灯具的坐标； I（c i，γ1）——第i个灯具指向计算点（P）的光强值。可由该种灯具的等光强曲线图查出或内插求出； γ（βi，γ1）——简化亮度系数。可从实际路面测得或从实际路面相对应的标准路面的γ表中查出（见附表）； h——灯具的安装高度。 计算路面上某一点的亮度时，只需考虑位于计算点前方（即向观察位置一方）5倍安装高度、后方（即观察位置远侧）12倍安装亮度、两侧各5倍安装亮度范围内的灯具对该点亮度的贡献。 2、根据灯具的等亮度曲线图讲行计算 如果灯具的光度测试报告给出了等亮度曲线图，有时也可以用它来逐点计算路面上的亮度。 使用等亮度曲线图时应该注意的是，该图是对于平行于路轴并经过灯具的垂直平面(c=0?平面)，并在路面上距离灯具的垂直投影点为10h的观察者进行计算和绘制的。因此，使用该图的方法与观察者的实际位置有关，可分为两种情况予以考虑。 （1）观察者位于灯具排列线上。 见图7-10，由于这时观察者的位置和计算、绘制等亮度图时所依据的条件一致，因此，使用起来就比较简单。首先画一张以灯具安装高度作标尺的、比例和等亮度曲线图相一致的缩尺道路平面图。然后叠加上透明的等亮度图，令道路的纵轴和等亮度图的纵轴平行，且使等亮度图的中心点(0，0)和灯具的投影位置重合。随后，在任意点上的相对亮度就可以读出。对第二个灯具继续重复这一过程，并把结果叠加，就可以求出该点的总相对亮度（事实上等
室内平均照度计算 在平时做照度计算时，如果我们已知利用系数“CU”，则可以方便的利用一个经验公式进行快速计算，求出我们想要的室内工作面的平均照度值。我们通常把这种计算方法称为“利用系数法求平均照度”，也叫流明系数法。 照度计算有粗略地计算和精确地计算2种。例如，假设像住宅那样整体照度应该在100勒克斯(lx)的情况，而即使是90勒克斯(lx)也不会对生活带来很大的影响。但是，如果是道路照明的话,情况就不同了。假设路面照度必须在20勒克斯(lx)的情况下，如果是18勒克斯(lx)的话，就有可能造成交通事故频发。商店也是一样，例如，商店的整体最佳照度是500勒克斯(lx) ，由于用600勒克斯(lx)的照度,所以,照明灯具数量和电量就会增加,并在经济上造成影响。无论是哪一种照度计算都是重要的。虽然只是粗略地估算,也会有20%-30%的误差。所以建议在一般情况下最好采用专业的照明设计软件进行精确模拟计算，将误差控制在最小范围内。 但有时我们由于情况特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具：照度(勒克斯lx)=光通量(流明lm)/面积(平方米m2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m2)面积上的亮度。用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行计算。 平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 公式说明： 1、）单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。 2、）空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。 以上数据为经验数值，只能做粗略估算用，如要精确计算具体数值需由公司书面提供，相关参数，在此仅做参考。
各种场所照度标准参考表 2009-10-05 08:17 各种场所照度标准参考表 照度（Lux) 场所 1500 ～ 300 制图教室、缝纫教室、电脑教室 750 ～ 200 教室、实验室、实习工场、研究室、图书阅览室、书库、办公室、教职工员休息室、会议室、保 健室、餐厅、厨房、配膳室、广播室、印刷室、工总机室、守卫室、室内运动场 300 ～ 150 大教室、礼堂、贮柜室、休息室、楼梯间 150 ～ 75 走廊、电梯走道、厕所、值班室、工友室、天桥、校内室外运动场 75 ～ 30 仓库、车库、安全梯 事务所： 照度（Lux) 场所 2000 ～ 1500 设计室、事务所 1500 ～ 750 大厅通道（白天）、营业室、制图室、打卡、打字 750 ～ 300 计算机室、会议室、印刷室、总机室、控制室、招待室、娱乐室、餐厅 300 ～ 150 书库、娱乐室、餐厅教室、休息室、警卫室、电梯（走道）、浴洗室、工厕所 150 ～ 75 喝茶室、更衣室、仓库、值夜室（入口处） 75 ～30 太平梯 工厂： 照度（Lux) 场所 3000 ～ 1500 超精密作业、设计、制图、精密检查
1500 ～ 750 设计室、分析、组立线、涂装 750 ～ 300 包装、计量、表面处理、仓库办公室 300 ～ 150 染色、铸造、电气室 150 ～ 75 进出口、走廊、通道、楼梯、化妆室、厕所、附作业场仓库 75 ～ 30 太平梯、仓库、屋外动力设备（装御货、存货移动作业） 医院： 照度（Lux) 场所 10000 ～ 5000 视机能检查（眼科明室） 1500 ～ 750 开刀房 750 ～ 300 诊疗室、治疗室、制药室、配药室、药局室、解剖室、病理细菌室、急工救室、产房、院长室、 办公室、护士室、会议室 300 ～ 150 病房、药品室、病床看书、换药、骨拆石膏包扎、婴房、记录室、侯诊工室、会议室、门诊走 廊、 150 ～ 75 更衣室、物疗室、Ｘ光室、病房走廊、药品室、灭菌室、病房室、楼梯区内视镜室 75 ～ 30 动物室、暗室（照片）、太平梯 理发室： 照度（Lux) 场所 1500 ～ 750 剪烫室、染整发、化妆 750 ～ 300 修脸、洗发、前厅挂号台、整装
第一章总则 第1.0.1条为了在工业企业照明设计中贯彻执行国家有关的技术经济政策，有利于保护视力、提高产品质量和劳动生产率，做到节约能源、技术先进、经济合理、使用安全、维修方便，特制定本标准。 第条本标准适用于工业企业中的新建、改建和扩建工程。不适用于地下建筑、地下矿井、无窗厂房等。 第条工业企业照明设计，除应遵守本标准外，尚应符合现行国家有关标准和规范的要求。 第三章照度标准 第一节一般规定 第3.1.1条工业企业照明的照度标准值,应按以下系列分级：、1、2、3、5、10、15、20、30、50、75、100、150、200、300、500、750、1000、1500、2000和3000Lx。 第条照明设计标准值应为生产场所作业面上的平均照度值。 第条作业面上的照度标准值，根据工作场所和视觉作业的具体要求，应按高、中、低选取适当的标准值，一般情况下采用照度范围的中间值。 第条凡符合下列条件之一时，作业面上的照度标准值，应采用照度范围的高值： 一、Ⅰ～V等的视觉作业，当眼睛至识别对象的距离大于500m时； 二、连续长时间紧张的视觉作业，对视觉器官有不良影响时； 三、识别对象在活动面上，识别时间短促而辨认困难时； 四、视觉作业对操作安全有特殊要求时； 五、识别对象反射比小时； 六、当作业精度要求较高，且产生差错会造成很大损失时。 第条凡符合下列条件之一时，作业面上的照度标准值，应采用照度范围的低值： 一、进行临时性工作时； 二、当精度或速度无关紧要时。 第二节照度标准值 第3.2.1条工作场所作业面上的照度标准值，应符合表的规定。
不宜低于50Lx 。 第条 混合照明中的一般照明，其照度值应按该等级混合照明照度值的5％～15％选取,不宜低于30Lx 。但采用高强气体放电灯时，不宜低于50Lx 。 第条 对于一般生产车间和工作场所作业面上的照度标准值，可按本标准附录二采用。 第条 工业企业辅助建筑的照度标准值，应符合本标准附录三的规定。 第条 厂区露天工作场所和交通运输线的照度标准值，应符合本标准附录四的规定。 第条 对于备用照明的照度标准值，不应低于表中一般照明的10％。而安全照明的照度标准值，不应低于表中的一般照明的5%。疏散照明主要通道上的疏散照明照度标准值，不应低于。 第条 照明设计计算照度值应为表、附录二、附录三和附录四的照度标准值除以表所规定的维护系数值。 第4.0.1条 照明光源宜采用荧光灯、白炽灯、高强气体放电灯（高压钠灯、金属卤化物灯、荧光高压汞灯）等。 第条 当悬挂高度在4m 及以下时，宜采用荧光灯；当悬挂高度在4m 以上时,宜采用高强气体放电灯；当不宜采用高强气体放电灯时，也可采用白炽灯。 第条 在下列工作场所的照明光源，可选用白炽灯： 一、局部照明的场所； 二、防止电磁波干扰的场所； 三、因光源频闪效应影响视觉效果的场所； 四、经常开闭灯的场所； 五、照度不高，且照明时间较短的场所。 第条 应急照明应采用能瞬时可靠点燃的白炽灯、荧光灯等。当应急照明作为正常照明的一部分经常点燃且不需要切换电源时，可采用其它光源。 第条 当采用一种光源不能满足光色或显色性要求时,可采用两种光源形式的混光光源. 混光光源的混光光通量比,宜按表选取。
LED路灯平均照度的计算公式或计算方法 照度(勒克斯lx)=光通量(流明lm)/面积(平方米m2) 即，平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m2)面积上的亮度。 用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行计算:平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)。 公式说明: (1)单个灯具光通量Φ,指的是这个灯具内所含光源的裸光源总光通量值。 (2)空间利用系数(CU),是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。 如常用灯盘在3米左右高的空间使用,其利用系数CU可取0.6--0.75之间; 而悬挂灯铝罩,空间高度6--10米时,其利用系数CU取值范围在0.7--0.45; 筒灯类灯具在3米左右空间使用,其利用系数CU可取0.4--0.55; 而像光带支架类的灯具在4米左右的空间使用时,其利用系数CU可取0.3--0.5。 以上数据为经验数值,只能做粗略估算用,如要精确计算具体数值需由公司书面提供,相关参数,在此仅做参考。 (3)是指伴随着照明灯具的老化,灯具光的输出能力降低和光源的使用时间的增加,光源发生光衰;或由于房间灰尘的积累,致使空间反射效率降低,致使照度降低而乘上的系数。 一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8; 而一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数K取0.7; 而污染指数较大的场所维护系数K则可取到0.6左右。
用“利用系数”法计算LED路灯的照度及配置 摘要：路面平均照度是城市道路照明的评价指标之一，也是路灯配置的一项重要参考指标。一条城市道路要配置或更换为LED路灯，技术上首先就要计算照度指标。用“利用系数”法计算则是比较简单有效的方法之一。本文提供了“利用系数”法计算的公式、依据、数据及实例。 关键词：LED路灯照度利用系数计算 路面平均照度是城市机动车交通道路和人行道路照明的评价指标之一，也是路灯配置的一项重要参考指标。一条城市道路要配置或更换为LED路灯，技术上首先就要涉及到照明的相关指标的计算。用“利用系数”法计算则是比较简单有效的方法之一。 “利用系数”法计算的公式，绝对照搬传统照明理论研究的结论。我们要做的只是要将LED 路灯的一些实验或理论数据输入公式，得到结果并与道路照明设计标准的要求对照而已。不言而喻，这些计算也是LED路灯的设计、开发、改进、提高以及市场营销的必需。 一、概念 利用系数（U）是直接照在路面上的光通量与全部光源发出的光通量的比值,与路灯灯具的高度、仰角、布置方式、路面宽度等有关。 光通量(Φ)是光源发射并被人的眼睛接收的能量之总和。表示单位时间辐射光能量的多少，单位为流明lm。其它表示方法：cd.sr(cd是发光强度的单位：坎德拉。Sr是立体角球面度的单位。 照度(E)是光通量与被照射面积之间的比例系数，单位为勒克司lx。1lx即指1lm的光通量平均分布在面积1平方米的能量，即lm／m2。 路面平均照度（Eav）是按照有关规定在路面上预先设定的点上测得的或计算得到的各点照度的平均值。 维护系数（k）是照明装置使用一定时期之后，在规定表面上的平均照度或平均亮度与该装置在相同条件下新安装时在同一表面上所得到的平均照度或平均亮度之比。 灯具的安装高度（H）是灯具的光中心至路面的垂直距离。 灯具的安装间距（S）是沿道路的中心线测得的相邻两个灯具之间的距离。 悬挑长度（XL）是灯具的光中心至邻近一侧缘石的水平距离，即灯具伸出或缩进缘石的水平距离。 路面有效宽度（Weff）是用于道路照明设计的路面理论宽度，它与道路的实际宽度、灯具的悬挑长度和灯具的布置方式等有关。 部分相关概念见下图： 二、计算公式 根据照度的定义式，E=Φ／A (1) 式中，A—被照射面积，m2 路面平均照度，Eav=F／(W*S) (2) 式中，F—路灯光源的额定光通量，lm；
道路照明设计总说明 一、设计规范及依据 1.《城市道路照明设计标准》CJJ45-2006 2.《民用建筑电气设计规范》JGJ16-2008 3.《城市道路设计规范》CJJ37-2012 4.《城市工程管线综合规划规范》GB50289-98 5.《电力工程电缆设计规范》GB50217-2007 6.《供配电系统设计规范》GB 50052-2009 7.《城市道路照明工程施工及验收规程》CJJ89-2012 8.《电缆线路施工及验收规范》GB50168-92 9.《低压配电设计规范》GB 50054-2011 10.《道路与街路照明灯具安全要求》GB7000.5-2005/IEC 60598-2-3:2002 11.《广东省LED路灯地方标准》(DB44/T609-2009) 2009年7月1日起实施 12.《道路照明用LED灯性能要求》GB/T24907-2010 13.广东省人民政府粤府函【2012】113号印发广东省推广使用LED照明产品实施方案的通知 二、道路照明工程概况 1.工程范围： 本次设计为xxxxx路灯工程，路长约为xxxxm。 道路设计路面沥青路面，路幅总宽为31m。 道路标准断面为：3.75米人行道+11.75米道+11.75米车行道+3.75米人行道 2.设计技术标准： （1）道路等级：城市次干路 （2）路面平均亮度：Lav≮1.0（Cd/m2）（维持值） （3）路面亮度均匀度：Lmin/Lav≮0.4（维持值） （4）路面平均照度：Eav≮15（lx）（维持值） （5）路面照度均匀度：Emin/Eav≮0.35（维持值） （6）眩光限制：采用半截光型配光灯具 （7）诱导性：好 三、道路照明设计 1.道路灯具布置： 本工程道路沿线机动车道照明均采用双侧对称布置方式，灯杆立于道路两侧人行道，灯杆杆中心离机动车道路边缘石0.5m，悬挑长度为1.5m。机动车道照明采用单臂双头的LED灯，灯具安装高度13m，灯源功率2×120W；人行道和非机动车道照明采用单臂单头的LED灯，灯具安装高度6m，灯源功率45W；所有灯具建议采用半截光型进口灯具，补偿后的功率因数应不小于0.9。路灯灯杆采用钢质锥形杆，并且应该采用热浸镀锌或铝材喷涂对灯杆和灯臂表面进行防腐处理。本工程照明灯具灯杆间距原则上为30m，实施时应根据公交车站、交叉路口等分布的情况作相应的调整。LED路灯性能应满足国家标准GBT24907-2010《道路照明用LED灯性能要求》,且应当符合《广东省LED路灯地方标准》（DB44）中LED路灯参数要求。 2.供电设施： 本设计采用10KV电源环网供电及0.4KV配电，并由路灯行业管理部门最终确定10KV电源接入点位置。10KV高压外线工程由建设单位另行委托供电部门设计。本工程设置1座露天安装方式的路灯专用箱式变电站，要求其配置温显及防凝露装置。考虑到交通信号灯及将来沿线公共照明与公共市政设施的用电要求，路灯箱变容量取120KVA。本工程设置三遥式节能型控制器1台。施工前，请先报供电部门确定高压线接入位置。 3.配线选型和敷设： 低压供电方式采用三相五线制，配电选用YJV-1.0KV聚氯乙烯绝缘铜芯电线全线穿管埋设。保护管在人行道下采用穿电缆用PE（?63）硬塑线管埋地敷设，离人行道边线0.5m；过街处采用外套
各种场所标准参考表 学校： 照度（Lux）场所 1500～300 制图教室、缝纫教室、电脑教室 750～200 教室、实验室、实习工场、研究室、图书阅览室、书库、办公室、教职员休息室、会议室、保键室、餐厅、厨房、配膳室、广播室、印刷室、总机室、守卫室、室内运动场300～150 大教室、礼堂、贮柜室、休息室、楼梯间 150～75 走廊、电梯走道、厕所、值班室、工友室、天桥、校内室外运动场 75～30 仓库、车库、安全梯 医院： 照度（Lux）场所 10000～300 视机能检查（眼科明室） 1500～750 开刀房 750～300 诊疗室、治疗室、制药室、配药房、药局室、解剖室、病理细菌室、急救室、产房、院长室、办公室、护士室、会议室 300～150 病房、药品室、病床看书、换药、骨折石膏包扎 150～75 更衣室、物疗室、X光室、病房走廊、药品室、减菌室、病房室、楼梯、内视镜室75～30 动物室、暗室（照片）、太平梯 住家： 照度（Lux）场所 2000～1500 手工艺、裁缝 1500～750 写作、作业 750～300 读书、化妆、厨桌、调理、电话 300～150 洗水槽、娱乐室、客厅、团聚、玄关（内侧）镜子 150～75 衣柜、浸室、厕所、楼梯、走廊 75～30 门牌、信箱、门铃钮、阳台 事务所： 照度（Lux）场所 2000～300 设计室、事务室 1500～750 大厅通道（白天）、营业室、制图室、打卡、打字 750～300 计算机室、会议室、印刷室、总机室、控制室、招待室、娱乐室、餐厅 300～150 书库、娱乐室、餐厅教室、休息室、警卫室、电梯（走道）、厕所 150～75 喝茶室、更衣室、仓库、值夜室（入口处） 75～30 太平梯 工厂： 照度（Lux）场所 3000～300 超精密作业、设计、制图、精密检查 1500～750 设计室、分析、组立线、涂装 750～300 包装、计量、表面处理、仓库办公室 300～150 染色、铸造、电气室 150～75 进出口、走廊、通道、楼梯、化妆室、厕所、附作业仓库 75～30 太平梯、仓库、屋外动力设备（装卸货、存货移动作业） 旅馆、酒店、娱乐场： 照度（Lux）场所
室内照明设计技巧及其计算方法 室内照明设计技巧及其计算方法目前室内常用的几种照明方式，根据灯具光通量的空间分布状况及灯具的安装方式，室内照明方式可分为五种： 1、直接照明 光线通过灯具射出，其中90%-100%的光通量到达假定的工作面上，这种照明方式为直接照明。这种照明方式具有强烈的明暗对比，并能造成有趣生动的光影效果，可突出工作面在整个环境中的主导地位，但是由于亮度较高，应防止眩光的产生。如工厂、普通办公室等。 2、半直接照明 半直接照明方式是半透明材料制成的灯罩罩住光源上部，60%-90%以上的光线使之集中射向工作面，10%-40%被罩光线又经半透明灯罩扩散而向上漫射，其光线比较柔和。这种灯具常用于较低的房间的一般照明。由于漫射光线能照亮平顶，使房间顶部高度增加，因而能产生较高的空间感。 3、间接照明 间接照明方式是将光源遮蔽而产生的间接光的照明方式，其中90%-100%的光通量通过天棚或墙面反射作用于工作面，10%以下的光线则直接照射工作面。通常有两种处理方法，一是将不透明的灯罩装在灯泡的下部，光线射向平顶或其他物体上反射成间接光线；一种是把灯泡设在灯槽内，光线从平顶反射到室内成间接光线。这种照明方式单独使用时，需注意不透明灯罩下部的浓重阴影。通常和其他照明方式配合使用，才能取得特殊的艺术效果。商场、服饰店、会议室等场所，一般作为环境照明使用或提高景亮度。 4、半间接照明 半间接照明方式，恰和半直接照明相反，把半透明的灯罩装在光源下部，60%以上的光线射向平顶，形成间接光源，10%-40%部分光线经灯罩向下扩散。这种方式能产生比较特殊的照明效果，使较低矮的房间有增高的感觉。也适用于住宅中的小空间部分，如门厅、过道、服饰店等，通常在学习的环境中采用这种照明方式，最为相宜。 5、漫射照明方式 漫射照明方式，是利用灯具的折射功能来控制眩光，将光线向四周扩散漫散。这种照明大体上有两种形式，一种是光线从灯罩上口射出经平顶反射，两侧从半透明灯罩扩散，下部从格栅扩散。另一种是用半透明灯罩把光线全部封闭而产生漫射。这类照明光线性能柔和，
照明灯具设计不是看其照射范围，而是考核其光照度； 特殊场所就要使用特殊灯具，如海上导航，飞机导航、汽车尾灯等主要考核其穿透力，以避免在大雪、大雾的天气里发生安全事故。 光照度： 一、定义 光照度，即通常所说得勒克司度（lux），表示被摄主体表面单位面积上受到的光通量。1勒克司相当于1流明/平方米，即被摄主体每平方米的面积上，受距离一米、发光强度为1烛光的光源，垂直照射的光通量。光照度是衡量拍摄环境的一个重要指标。 二、计算 室内照明利用系数法计算平均照度： 在平时做照度计算时，如果我们已知利用系数“CU”，则可以方便的利用一个经验公式进行快速计算，求出我们想要的室内工作面的平均照度值。我们通常把这种计算方法称为“利用系数法求平均照度”，也叫流明系数法。 照度计算有粗略地计算和精确地计算2种。例如，假设像住宅那样整体照度应该在100勒克斯(lx)的情况，而即使是90勒克斯(lx)也不会对生活带来很大的影响。但是，如果是道路照明的话,情况就不同了。假设路面照度必须在20勒克斯(lx)的情况下，如果是18勒克斯(lx)的话，就有可能造成交通事故频发。商店也是一样，例如，商店的整体最佳照度是500勒克斯(lx)，由于用600勒克斯(lx)的照度,所以,照明灯具数量和电量就会增加,并在经济上造成影响。无论是哪一种照度计算都是重要的。虽然只是粗略地估算,也会有20%-30%的误差。所以建议在一般情况下最好采用专业的照明设计软件进行精确模拟计算，将误差控制在最小范围内。 但有时我们由于情况特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。 用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行 计算。 平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。 2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。以上数据为经验数值，只能做粗略估算用，如要精确计算具体数值需由公司书面提供，相关参数，在此仅做参考。 3、是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰;或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数.一般较清洁的场所,如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、
城市道路照明设计计算 根据《城市道路照明规范》机动车交通道路照明标准，道路评价指标以路面平均亮度（或路面平均照度）、路面照度均匀度、眩光限制、环境比和诱导性为评价指标。亮度计算和眩光计算比较复杂，在实际照明工程设计中，照明计算通常只进行照度计算，当对照明质量要求较高时，才要求做亮度计算与眩光计算，因此，我们采用路面平均照度E v（lx）作为评价指标。 进行平均照度计算时，通常采用利用系数法 ，其中： 平均照度E v=N·nφ·μ·K S·W N——路灯排列方式，1代表单排、交错排列，2表示双排排列； 图1 常规照明灯具布置的五种基本方式： (a)单侧布置；(b)双侧交错布置；(c)双侧对称布置；(d)中心对称布置；(e)横向悬索布置 n——每盏灯中的光源数； φ——灯泡的光通量，灯泡的光通量与光源类型、光源功率、生产厂家都有关系，如：高压钠灯光效为80~130lm/W，金卤灯的光效为67~110lm/W； μ——灯具利用系数，指投射到参考平面上的光通量与照明装置中的光源的额定光通量之比，与灯具效率，灯具配光类型有关，可参
阅《照明手册》中灯具利用系数表，对普通照明要求场合亦可取经验值0.35~0.45； K ——维护系数，道路照明的维护系数为光源的光衰系数和灯具因污染的光衰系数的乘积。根据目前我国常用道路照明光源和灯具的品质及环境状况，以每年对灯具进行一次擦拭为前提，维护系数可按表1确定。 表1 道路照明的维护系数 I P （INTERNATIONAL PROTECTION ）防护等级系统将灯具依其防尘防湿气之特性加以分级，是由两个数字所做成，第一个数字表示灯具离尘、防止外物侵入的等级，第二个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，IP54表示完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具正常工作，防止各方向飞溅而来的水进入灯具造成损害； S ——灯杆间距，灯杆间距与灯具的配光类型、布置方式、路面的有效宽度有关，见表2，m ； 表2 灯具的配光类型、布置方式与灯具的安装高度、间距的关系 注：Weff 为路面有效宽度(m)。
照明标准值 1、居住建筑 居住建筑照明标准值 房间或场所 参考平面及其高度照度标准值（Lx ） Ra 起居室一般活动0.75m 水平面100 80 书写、阅读300 卧室一般活动0.75m 水平面75 80 床头、阅读150 餐厅0.75m 餐桌面150 80 厨房一般活动0.75m 水平面100 80 操作台台面150 卫生间0.75m 水平面100 80 注：宜用混合照明。 照度标准值（Lx ） UGR Ra 300 22 80 500 22 80 300 22 80 500 22 80 照度标准值（Lx ） UGR Ra 一般阅览室 0.75m 水平面300 19 80 国家、省市及其他重要图书馆的阅览室 0.75m 水平面500 19 80 老年龄阅览室 0.75m 餐桌面500 19 80 珍善本与图书阅览室 0.75m 水平面500 19 80 陈列室、目录厅（室）出纳厅0.75m 水平面300 19 80 书库0.25m 水平面50 - 80 工作间0.75m 水平面300 19 80 办公建筑照明标准值 房间或场所 参考平面及其高度 照度标准值（Lx ） UGR Ra 普通办公室 0.75m 水平面300 19 80 高档办公室 0.75m 水平面500 19 80 会议室0.75m 餐桌面300 19 80 接待室、前台 0.75m 水平面300 - 80 营业厅0.75m 水平面300 22 80 设计室实际工作面500 19 80 文件整理、复印、发行室 0.75m 水平面300 - 80 资料档案室 0.75m 水平面200 - 80一般商店营业厅 0.75m 水平面 咼档商店营业厅 0.75m 水平面 一般超市营业厅 0.75m 餐桌面 高档超市营业厅 0.75m 水平面 2、公共建筑 商业建筑照明标准值 房间或场所参考平面及其高度 收款台 台面500 - 80 图书馆建筑照明标准值 房间或 场所参考平面及其高度
道路照明设计步骤 说明：本设计步骤适用于初学者入门参考之用，实际图纸应经专业负责人、校核、审核审定人等进行审核方可出图。 遵照标准：城市道路照明设计标准CJJ45-2015 一、外部资料收集 业主方面 a、电源要求 b、灯具、电缆等要求 c、控制方式 二、内部互提条件 a、道路等级 b、道路形式 三、专业内设计 a、选择标准 b、计算照度 c 、选择灯具 d、选择照明方式 e、复核功率密度及照度 f 、设计回路即电气保护和控制 具体如下： 1、确定道路等级此由道路设计决定，同时应明确道路路面材质（沥青or 混凝土）。 2、计算平均照度 据道路等级查设计标准，表 3.3.1 ，确定照度标准值。 再按下式计算平均照度，计算平均照度须大于照度标准值： E av=『N- U- K/（S ? W f） 式中：E av――平均照度维持值（1X ） ①——灯具光通量,120*功率 N——路灯为对称布置时取2,单侧和交错布置时取1 U――利用系数，0.6 K――灯具维护系数，0.7 S――灯杆间距（m W eff ——道路有效宽度（m）
3、选择灯具 根据设计标准，选择功能性灯具，一般选截光型、半截光型灯具，灯具光源无特殊要求一般选择LED光源，功率因数cos?>0.95 （广州市要求）。 4、选择照明方式 根据设计标准， 5.1 款，选择照明方式。灯具的布置方式、安装高度和间距可按表 5.1.3 经计算后确定。 5、复核功率密度 选择好灯具和照明方式后（LPD的要求。功率密度一定要满足，这是国家强制性条文。功率密度值按下式计算： LPD =1.1 ? p /（S ? we 式中：LPD——照明功率密度值（W/m2） p――单灯功率（W S――灯杆间距（m w—道路有效宽度（m 其中 1.1 是调光驱动电源等的能耗系数。 6、确定照明回路数及箱变数量 据照明方式及照明控制要求，确定道路照明回路数和照明箱变数量。按每1000m为1 个回路（即每回路长度不大于1000m ,每2000m（半径小于1000m设1个箱变的原则确定箱变数量。当然这个不能一概而论，应综合功率、电缆型号、现场实际等因素考虑。主要考虑压降问题。 7、选择路灯专用箱变 据路灯总功率选择供电的路灯专用变压器，变压器选择D，yn11 的三相配电变压器。变压器利用率为70~80％，包括功能性照明和景观照明、交通、广告灯箱及支路照明等预留负荷。 8、选择照明电力电缆及灯具连接线 据每个回路的数据，计算选择各回路照明电力电缆，一般选 4 芯铜芯电缆，YJV-0.6/1kV-4 X n。灯具连接线统一选用RVV-3X 2.5。 9、选择断路器照明回路计算电流为： I c=1.1 ? P心.732 ? U- cos?） 式中：P——回路额定功率（W U ——照明回路额定电压，380V cos? ---- 功率因数,cos?》0.95
1.道路照度计算公式： Ｅ＝φＮＵ／ＫＢＤ Ｅ：道路照度，φ：灯具光通量，Ｎ：路灯为对称布置时取２，单侧和交错布置时取１，Ｕ：利用系数，K：混泥土路面取1.3，沥青路面取2 ，B：路面宽度，D：电杆间距 2.平均照度的计算公式： E=F.U.K.N/S.W U为利用系数，k为维护系数（混泥土路面取1.3，沥青路面取2 ，S为路灯安装间距（28，30为安装间距），W为道路宽度（18为道路有效宽度），N为路灯排列方式（(N路灯为对称布置时取2，单侧和交错布置时取1） E= 2x9000x0.65x0.36/18/30＝7.8Lx （110w高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置） E＝2x16000x0.65x0.36/18/30=13.8Lx （150W高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置） E＝2x9000x0.65x0.36/18/28=8.35Lx （110W高压钠灯，杆高10米，间距28米，道路有效宽度：20－1－1，双排对称布置） 1、上边举例的数据中，2是代表对称布置取2，还是沥青路面取2（我得到资料中为提及路面） 2、U利用系数和K维护系数，分别代表数据中哪个数值？ 3、公式中的F是什么数据？它对应数据中哪个数值？ 4、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据在新的计算中如何得到 1、上边举例的数据中，2是代表对称布置取2 2、U利用系数=0.65,K维护系数=0.36 3、公式中的F是光通量，它对应数据是9000和16000 4、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据都是根据所选择的灯具和光源的类型得到的。 3.路灯灯具布置设计 以30米宽的混凝土路面道路为例，假设该道路为次干路，车流较多，车速较快，则可选择双侧对称布置。 灯具高度H=8.5米，间距S=25米，灯具悬挑长2米，则有效路宽为26米，根据国家照明标准要求，其照明平均照度Eav不低于5.6Lx，照度均匀度Emin/ Eav 不小于0.35。 灯具采用超级LED路灯，功率为70W，其光通量为8000Lm，灯高8.5米道路平面等照度曲线为: 根据城市路面比较清洁的情况，选用路灯利用系数U=0.32（国际照明委员会推荐0.3），维护系数K=0.8；则路面平均照度为： Eav =U xфx N x K/W x S =0.32 x8000 x1 x0.8/13 x25
计算公式：是以单位容量法来计算的，n=Pn/Pn,la 其中n表示所需灯的数量（支），Pn表示达到某一照度值时全部灯的标称功率之和（W）， Pn,la表示达到100 Lx照度是全部灯的标称功率（W）。单位容量法计算的基础是： 为达到平均照度100 Lx时，室内地面面积每平方米需要用白炽灯约22w或荧光灯5.5w. 对于白炽灯的计算：Pn,100=22w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w） 对于荧光灯的计算：Pn,100=5.5w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w） A表示地面面积（m2）即：比如10m2地面，选用照度为100 lx时考虑安装40w 的荧光灯，要安装多少支？ Pn,100=5.5w/m2*1m2=55w n=55w/40w=1.375≈2支 如果你取室内的照度为300 lx,那么所需的灯数为 Pn,300=(E/100 lx)*Pn,100=(300/100）*55=165w n=165/40=4.125≈5支 你按照这样的算法不就可以得出每平方米需要多少 w 了吗？ 工厂照度要求为250-300 Lx “宴会场所”照度要求为300-700 Lx， “餐厅” 照度要求为150-300 Lx “餐厅”，照度要求为200 Lx，高5米，45瓦的节能灯，1000平方米要80个。2600平方米，大概要210个吧。 2.家里面积平方适合用多少瓦的节能灯（灯泡） 一般的标准是：15—18平方米照明用灯光在60—80瓦；30—40平方米在100—150瓦；40—50平方米在220—280瓦；60—70平方米在300—350瓦；75—80平方米在400~450瓦。 通常卫生间的照明每平方米2瓦就可以了； 餐厅和厨房每平方米4瓦足够了，而书房和客厅要大些，每平方米需8瓦；在写字台和床头柜上的台灯可用15至60瓦的灯泡，最好不要超过60瓦。 您的房间是卧室，如需要读书写字的话。若15平方米，建议选择的节能型吸顶灯瓦数为65W左右。 3.基本公式为（主要是用在快速计算，准确度较差但对一般的空间平均照度计算已足够）
道路照度计算公式如下：Ｅ＝φＮＵ／ＫＢＤ 具体解释/定义 Ｅ：道路照度 φ：灯具光通量 Ｎ：路灯为对称布置时取２，单侧和交错布置时取１ Ｕ：利用系数 K：混泥土路面取1.3，沥青路面取2 B：路面宽度 D：电杆间距 关于平均照度的计算公式 偶然间得到一个求平均照度的公式 E=F.U.K.N/S.W 并有几组计算数据 E= 2x9000x0.65x0.36/18/30＝7.8Lx （110w高压钠灯，杆高10米，间距30米，道路有 效宽度：20－1－1，双侧对称布置） E＝2x16000x0.65x0.36/18/30=13.8Lx （150W高压钠灯，杆高10米，间距30米，道路有 效宽度：20－1－1，双侧对称布置） E＝2x9000x0.65x0.36/18/28=8.35Lx （110W高压钠灯，杆高10米，间距28米，道路有 效宽度：20－1－1，双排对称布置） 我查了资料了解到 U为利用系数 k为维护系数（混泥土路面取1.3，沥青路面取2 ） S为路灯安装间距（28，30为安装间距） W为道路宽度（18为道路有效宽度） N为路灯排列方式（(N路灯为对称布置时取2，单侧和交错布置时取1） 我想问的是： 1、上边举例的数据中，2是代表对称布置取2，还是沥青路面取2（我得到资料中为提及路 面）
