声发射技术的原理及其应用1. 引言声发射技术是一种非破坏性检测方法，广泛应用于工程结构、材料以及地下管线等领域。

本文将介绍声发射技术的原理及其在各领域中的应用。

2. 声发射技术的原理声发射技术是通过检测材料或结构在负载下释放的声音信号来评估它们的状态和可靠性。

其原理可简述如下：•声发射源：当结构或材料发生变形或损伤时，会释放大量的弹性能量。

这些释放的能量以形式各异的声波传播出来，形成声发射信号。

声发射源可以是材料的微小裂纹、构件的变形或断裂等。

•传感器：声发射技术通常使用传感器来接收由声发射源发出的声波信号。

传感器可以是压电传感器、麦克风或加速度计等。

•数据采集：传感器将接收到的声波信号转换为电信号，并通过数据采集系统进行记录和处理。

采集到的数据可以用于进一步的分析和评估。

•分析和评估：通过对采集到的声发射信号进行分析和评估，可以确定结构或材料的状态、位置和类型等信息。

常用的分析方法包括时间域分析、频域分析和能量分析等。

3. 声发射技术的应用声发射技术在各个领域都有广泛的应用，下面将介绍其中一些主要应用。

3.1 工程结构监测声发射技术可以用于工程结构的监测和评估，例如：•桥梁：声发射技术可用于检测桥梁中的裂缝、腐蚀和变形等问题，帮助工程师及时采取维修措施，确保桥梁的安全性。

•建筑物：声发射技术可用于监测建筑物中的结构损伤，例如裂缝、脱落和变形等，以保证建筑物的结构完整性。

•输电线路：声发射技术可以感知输电线路的杆塔和绝缘子的电弧放电，提前发现线路的故障和潜在故障。

3.2 材料缺陷检测声发射技术可以用于材料缺陷的检测和评估，例如：•金属材料：声发射技术可用于检测金属材料中的裂纹、腐蚀和疲劳等问题，对于工业生产中的质量控制和安全评估非常重要。

•复合材料：声发射技术可以检测复合材料中的纤维断裂、层间剥离和断裂等问题，用于评估材料的可靠性和耐久性。

3.3 地下管线检测声发射技术可以用于地下管线的检测和监测，例如：•燃气管线：声发射技术可以用于监测燃气管线中的泄漏，通过分析声发射信号的频率和能量等特征，可以定位管线泄漏的位置。

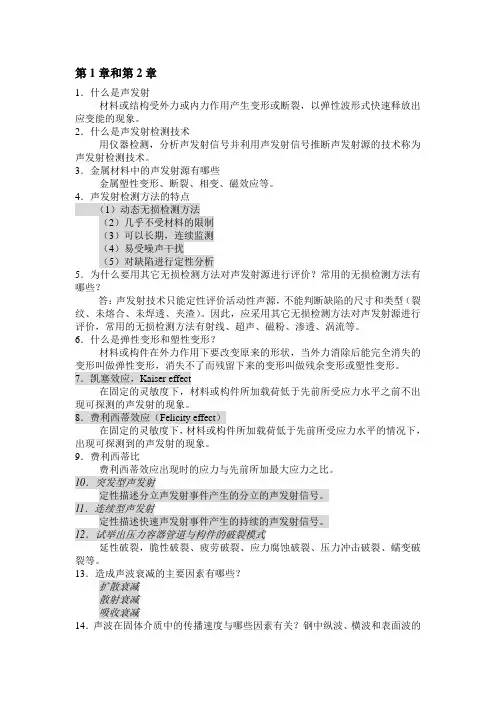

第1章和第2章1．什么是声发射材料或结构受外力或内力作用产生变形或断裂，以弹性波形式快速释放出应变能的现象。

2．什么是声发射检测技术用仪器检测，分析声发射信号并利用声发射信号推断声发射源的技术称为声发射检测技术。

3．金属材料中的声发射源有哪些金属塑性变形、断裂、相变、磁效应等。

4．声发射检测方法的特点（1）动态无损检测方法（2）几乎不受材料的限制（3）可以长期，连续监测（4）易受噪声干扰（5）对缺陷进行定性分析5．为什么要用其它无损检测方法对声发射源进行评价？常用的无损检测方法有哪些？答：声发射技术只能定性评价活动性声源，不能判断缺陷的尺寸和类型（裂纹、未熔合、未焊透、夹渣）。

因此，应采用其它无损检测方法对声发射源进行评价，常用的无损检测方法有射线、超声、磁粉、渗透、涡流等。

6．什么是弹性变形和塑性变形？材料或构件在外力作用下要改变原来的形状，当外力消除后能完全消失的变形叫做弹性变形，消失不了而残留下来的变形叫做残余变形或塑性变形。

7．凯塞效应，Kaiser effect在固定的灵敏度下，材料或构件所加载荷低于先前所受应力水平之前不出现可探测的声发射的现象。

8．费利西蒂效应（Felicity effect）在固定的灵敏度下，材料或构件所加载荷低于先前所受应力水平的情况下，出现可探测到的声发射的现象。

9．费利西蒂比费利西蒂效应出现时的应力与先前所加最大应力之比。

10．突发型声发射定性描述分立声发射事件产生的分立的声发射信号。

11．连续型声发射定性描述快速声发射事件产生的持续的声发射信号。

12．试举出压力容器管道与构件的破裂模式延性破裂，脆性破裂、疲劳破裂、应力腐蚀破裂、压力冲击破裂、蠕变破裂等。

13．造成声波衰减的主要因素有哪些？扩散衰减散射衰减吸收衰减14．声波在固体介质中的传播速度与哪些因素有关？钢中纵波、横波和表面波的波速有何近似关系？介质的弹性模量、密度、泊松比、波型1.8：1：0.9纵波波速：横波波速：表面波波速15.声发射信号源一定是缺陷源。

第5章声发射信号处理方法声发射信号是指在物体受到外界作用时，产生的由内部结构和材料性质所引起的声波信号。

声发射信号处理方法是对这些信号进行分析和处理，以获得物体内部的结构和性能信息。

本章将介绍几种常用的声发射信号处理方法。

1.声发射信号特征提取声发射信号通常包含了丰富的信息，但其中的噪声和杂波可能掩盖了有价值的信息。

因此，首先需要对声发射信号进行特征提取，以减少噪声和杂波的影响，并突出有用信息。

常用的特征提取方法包括时域分析、频域分析和小波分析等。

2.声发射信号滤波滤波是常用的信号处理方法之一，可以通过去除噪声和杂波来提高信号的质量。

常用的滤波方法包括低通滤波、高通滤波、带通滤波和陷波滤波等。

在声发射信号处理中，根据需要可以选择适当的滤波方法，以提取所需的频段信号。

3.声发射信号时序分析声发射信号的时序分析是指对信号的时间变化进行分析，以获得信号的时域特性。

常用的时序分析方法包括自相关分析、互相关分析和相关函数分析等。

通过时序分析，可以了解声发射信号的传播速度、能量分布和行为特性等。

4.声发射信号频谱分析声发射信号的频谱分析是指对信号的频率特性进行分析，以获得信号的频域特性。

常用的频谱分析方法包括傅里叶变换、功率谱密度分析和频谱图分析等。

通过频谱分析，可以了解声发射信号中各个频率成分的能量分布和相对功率。

5.声发射信号模式识别声发射信号模式识别是指对声发射信号进行分类和识别，以判断物体的状态和性能。

常用的模式识别方法包括支持向量机、人工神经网络和决策树等。

通过模式识别，可以根据声发射信号的特征判断物体的健康状况、工作状态和故障类型。

6.声发射信号图像重建声发射信号图像重建是指通过声发射信号的分析和处理，将信号的信息以图像的形式呈现出来。

常用的图像重建方法包括声发射成像、声发射显微镜和声发射断层扫描等。

通过图像重建，可以直观地观察和分析声发射信号的空间分布和形态结构。

本章所介绍的声发射信号处理方法可以相互结合使用，以实现更精确和全面的信号分析和处理。

声发射技术原理声发射技术原理是一种利用声波进行通信和定位的技术。

声发射技术可以用于水下通信、地震监测、声呐定位、声纳探测等领域，具有广泛的应用前景。

声发射技术的原理主要包括声波的产生、传播和接收三个方面，下面将对这几个方面进行详细的阐述。

声波的产生是声发射技术的基础。

声波是由物体振动产生的，振动的物体会使周围的介质产生压力变化，从而形成声波。

声发射技术中常用的声源包括压电换能器、磁致伸缩换能器、电动换能器等。

这些声源可以将电能或机械能转化为声能，产生可控的声波信号。

声波的频率、幅度和波形对声发射技术的性能和应用具有重要影响，因此声源的设计和选择是声发射技术中的关键技术之一。

声波的传播是实现声发射技术的基础。

声波是一种机械波，需要介质传播。

在空气中，声波是通过空气分子的运动传播的；在水中，声波是通过水分子的振动传播的。

声波的频率、波长和传播速度由介质的性质决定，不同介质的声波传播特性也会有所不同。

声波的传播在声发射技术中需要考虑介质的声学特性、传播路径和传播损耗等因素，以实现准确的声信号传输和定位。

声波的接收是实现声发射技术应用的关键环节。

声波到达接收器时，会引起接收器内部的物理变化，如振动、压力变化等。

接收器将这些物理变化转化为电信号，经过放大、滤波、数字化等处理后，最终得到声波的相关信息。

声波的接收器和信号处理技术对声发射技术的灵敏度、分辨率和定位精度起着至关重要的作用。

声发射技术的原理涉及到声波的产生、传播和接收三个方面。

在声发射技术的研发和应用过程中，需要充分理解声波的物理特性、声源和接收器的设计原理、声波传播的特性等，以实现声发射技术在通信、定位、探测等方面的应用。

声发射技术的不断发展将会为海洋勘测、水下探测、环境监测、物资运输等领域带来更多的创新和应用可能。

声发射检测技术原理
1 声发射检测技术
声发射检测技术是一种用于检测机械设备中微小振动、声发射的
非接触式的无损检测技术，是综合应用声学、声电子、数据处理等多
学科领域的技术，可以检测被检机械设备的噪声信息和机械振动信息，隐含着某种机械故障信息，经数据分析处理后，可以准确同时预测出
机械设备故障的发生及严重程度、故障类型及损伤部位。

2 声发射检测技术原理
当机械设备受力失衡或磨损时，会产生微小振动，这些振动信号
隐含有机械设备故障的信号，而声发射技术就是检测这些微小振动信号，从而获取机械设备故障的信息。

声发射检测技术一般分为三个步骤：首先，通过传感器将环境噪
声及机械设备的振动信号采集成电信号；其次，通过数据处理后，将
获得的信号分解成许多振动频率模式，即频谱图，然后在频谱图中分
析振动模式；最后，通过分析结果，可以判断机械设备的故障类型或
损伤部位。

3 声发射检测技术的优势
声发射检测技术最大的优势是非接触式，可以在机械设备正常工
作中进行无损检测、及早发现机械故障，并可以准确预测出机械设备
故障的发生及严重程度、故障类型及损伤部位，避免了台位检测时需
要拆开机械设备的必要性–造成的浪费。

此外，声发射检测技术可提供的数据量大、可以长期应用于监测，具有重用性、可复制性和灵活性，可大大提高维修和维护检测的效率与精度。

总之，声发射技术是一种新兴的检测技术，由于不仅针对机械设备具有强大的检测深度以及无损检测功能，在工业和航空领域已开始被广泛采用，其优势无疑将会在维护保养领域发挥出越来越重要的作用。

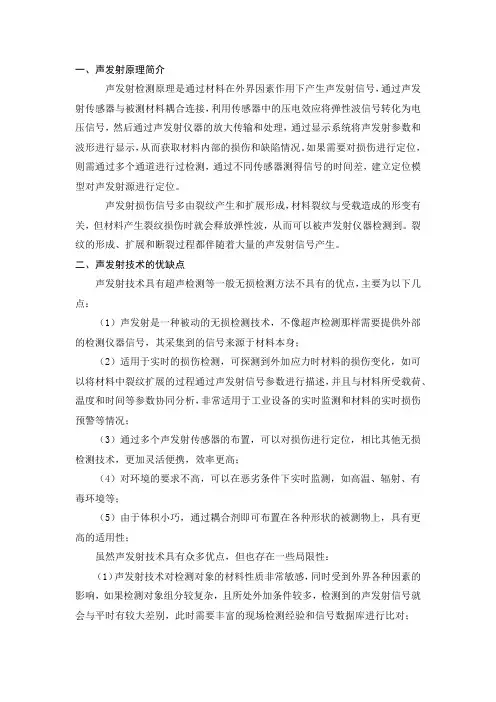

一、声发射原理简介声发射检测原理是通过材料在外界因素作用下产生声发射信号，通过声发射传感器与被测材料耦合连接，利用传感器中的压电效应将弹性波信号转化为电压信号，然后通过声发射仪器的放大传输和处理，通过显示系统将声发射参数和波形进行显示，从而获取材料内部的损伤和缺陷情况。

如果需要对损伤进行定位，则需通过多个通道进行过检测，通过不同传感器测得信号的时间差，建立定位模型对声发射源进行定位。

声发射损伤信号多由裂纹产生和扩展形成，材料裂纹与受载造成的形变有关，但材料产生裂纹损伤时就会释放弹性波，从而可以被声发射仪器检测到。

裂纹的形成、扩展和断裂过程都伴随着大量的声发射信号产生。

二、声发射技术的优缺点声发射技术具有超声检测等一般无损检测方法不具有的优点，主要为以下几点：（1）声发射是一种被动的无损检测技术，不像超声检测那样需要提供外部的检测仪器信号，其采集到的信号来源于材料本身；（2）适用于实时的损伤检测，可探测到外加应力时材料的损伤变化，如可以将材料中裂纹扩展的过程通过声发射信号参数进行描述，并且与材料所受载荷、温度和时间等参数协同分析，非常适用于工业设备的实时监测和材料的实时损伤预警等情况；（3）通过多个声发射传感器的布置，可以对损伤进行定位，相比其他无损检测技术，更加灵活便携，效率更高；（4）对环境的要求不高，可以在恶劣条件下实时监测，如高温、辐射、有毒环境等；（5）由于体积小巧，通过耦合剂即可布置在各种形状的被测物上，具有更高的适用性；虽然声发射技术具有众多优点，但也存在一些局限性：（1）声发射技术对检测对象的材料性质非常敏感，同时受到外界各种因素的影响，如果检测对象组分较复杂，且所处外加条件较多，检测到的声发射信号就会与平时有较大差别，此时需要丰富的现场检测经验和信号数据库进行比对；（2）声发射在非金属、复合材料等结构中传播方式不唯一，由多种模式组合而成，这样就使声发射定位缺陷的难度提升；三、声发射定位方法时差定位法是材料性质均匀构件中常用的一种定位方法，依靠各传感器接收信号到达时间差、波速、探头间距等参数及一定的算法来确定损伤源位置[56]。

声发射的概念及主要名词解释声发射的概念声发射(Acoustic Emission, 简称AE) 是指材料局部因能量的快速释放而发出瞬态弹性波的现象，有时也称为应力波发射。

材料在应力作用下的变形与裂纹扩展，是结构失效的重要机制。

这种直接与变形和断裂机制有关的源，被称为声发射源。

近年来，流体泄漏、摩擦、撞击、燃烧等与变形和断裂机制无直接关系的另一类弹性波源，被称为其它或二次声发射源。

声发射是一种常见的物理现象，各种材料声发射信号的频率范围很宽，从几Hz的次声频、20 Hz～20K Hz的声频到数MHz的超声频;声发射信号幅度的变化范围也很大，从10 13m的微观位错运动到1m量级的地震波。

按传感器的输出可包括数uV到数百mV，不过，多数情况下用高灵敏传感器才能探测到的微弱振动。

用最灵敏的传感器，可探测到约为10 11mm表面振动。

目前日本富士陶瓷株式会社和东京大学先端科学技术研究所合作研发的R-case声发射传感器系统已经可以检测到几微米的微裂纹产生。

无损检测资源网如果声发射释放的应变能足够大，就可产生人耳听得见的声音。

大多数材料变形和断裂时有声发射发生，但许多材料的声发射信号强度很弱，人耳不能直接听见，需要藉助灵敏的电子仪器才能检测出来。

用仪器探测、记录、分析声发射信号和利用声发射信号推断声发射源的技术称为声发射技术，人们将声发射仪器形象地称为材料的听诊器。

声发射技术，是一种新兴的动态无损检测技术，涉及声发射源、波的传播、声电转换、信号处理、数据显示与记录、解释与评定等基本概念，基本原理如下图所示：声发射源发出的弹性波，经介质传播到达被检体表面，引起表面的机械振动。

经声发射传感器将表面的瞬态位移转换成电信号。

声发射信号再经放大、处理后，形成其特性参数，并被记录与显示。

最后，经数据的解释，评定出声发射源的特性。

声发射检测的主要目标是：①确定声发射源的部位;②分析声发射源的性质;③确定声发射发生的时间或载荷;④评定声发射源的严重性。

声发射标准
声发射标准是指对于声学设备、产品或环境中产生的声音发射进行评估和规定的标准。

这些标准旨在确保声音的合理水平，以保护人们的听力健康，减少噪声污染，以及提高声学设备和产品的质量和性能。

具体的声发射标准可能因国家、地区和行业而有所不同。

以下是一些常见的声发射标准例子：
1. 噪声限制标准：针对特定的设备、机械或工业过程，各国通常设定了噪声限制标准，规定了允许的噪声水平。

这些标准可以根据不同的使用环境、时间段和设备类型而有所不同。

2. 产品标准：某些产品（如电器、机械等）可能有特定的声发射标准。

这些标准可以规定产品在正常使用情况下发出的声音级别和频谱要求。

3. 建筑和城市规划标准：为了确保建筑物和城市环境的声学质量，一些国家和地区制定了声学设计和规划标准。

这些标准规定了建筑物的隔声性能和噪声控制要求，以确保室内外环境的声学舒适度。

4. 交通噪声标准：交通噪声是城市环境中主要的噪声源之一。

许多国家和地区制定了交通噪声标准，规定了各种交通工具（如汽车、列车、飞机等）发出的噪声水平，并采取相应的控制措施。

需要注意的是，具体的声发射标准可能因国家、地区和行业等而有所不同。

在相关领域中，应遵守适用的声发射标准，并通过合适的测试和评估方法来确保声发射符合要求。

此外，随着技术的发展和环境要求的变化，声发射标准也可能会进行更新和修订。

声发射检测原理声发射检测是一种常用的非破坏性检测方法，它通过检测材料内部的声波信号来判断材料的完整性和缺陷情况。

声发射检测原理基于材料在受力作用下会产生微小的声波信号，这些信号可以通过传感器捕获并分析，从而得出材料的状态。

声发射检测原理主要包括声波的产生、传播和接收三个基本过程。

首先，声波的产生是声发射检测的基础。

当材料受到外部力作用时，内部会产生微裂纹、位移和变形等现象，这些现象会释放能量，形成声波信号。

这些声波信号的频率、振幅和持续时间等特征可以反映材料的状态，如裂纹的数量和大小、材料的强度和刚度等。

其次，声波信号在材料中的传播是声发射检测的关键。

声波信号在材料中传播时会受到材料的物理性质和结构的影响，不同类型的缺陷会导致声波信号的传播方式和路径发生变化。

因此，通过分析声波信号在材料中的传播特性，可以判断材料中存在的缺陷类型和位置。

最后，声波信号的接收和分析是声发射检测的核心。

传感器会接收到材料中产生的声波信号，并将其转化为电信号进行处理和分析。

通过对声波信号的频谱、幅值、能量等特征进行分析，可以得出材料的缺陷情况和性质。

同时，声发射检测还可以结合数据处理和模式识别技术，对大量的声波信号进行自动化分析和判断，提高检测效率和准确性。

总的来说，声发射检测原理是基于材料内部微小声波信号的产生、传播和接收，通过分析这些声波信号的特征来判断材料的完整性和缺陷情况。

声发射检测具有高灵敏度、快速、准确的特点，广泛应用于材料的质量控制、结构健康监测和故障诊断等领域。

随着传感器技术和数据处理技术的不断发展，声发射检测将在工业生产和科学研究中发挥越来越重要的作用。

声发射原理声发射原理是指声音是如何产生和传播的原理。

声音是一种机械波，是由物体的振动产生的。

在我们日常生活中，声音无处不在，了解声发射原理对我们理解声音的产生和传播有着重要的意义。

首先，声音的产生是由物体的振动引起的。

当一个物体振动时，周围的空气分子也会跟随振动，形成一种机械波，这种机械波就是声音。

例如，当我们敲击一根木棍时，木棍就会振动，振动的木棍会使周围的空气分子产生振动，从而形成声音。

其次，声音的传播是通过介质传播的。

声音需要介质的支持才能传播，一般来说，空气是最常见的声音传播介质。

当声音产生后，通过振动的空气分子向四周传播，当这些振动的空气分子到达我们的耳朵时，耳朵就会感知到声音。

除了空气，声音还可以在其他介质中传播，比如水和固体。

在水中，声音的传播速度要比在空气中快4.3倍，这也是为什么在水中听到的声音会比在空气中更加清晰。

在固体中，由于分子之间的紧密排列，声音的传播速度更快，传播距离也更远。

最后，声音的传播是以波的形式进行的。

声音是一种机械波，它具有波长、频率和振幅等特性。

波长决定了声音的音调，波长越短，音调越高，波长越长，音调越低。

频率则决定了声音的音量，频率越高，声音越响亮，频率越低，声音越微弱。

振幅则决定了声音的强度，振幅越大，声音越强烈，振幅越小，声音越微弱。

总的来说，声发射原理是关于声音产生和传播的基本原理，了解这些原理有助于我们更好地理解声音在空气、水和固体中的传播规律，也有助于我们更好地利用声音进行通讯和传播。

希望通过本文的介绍，读者们能够对声发射原理有一个更加深入的了解。
