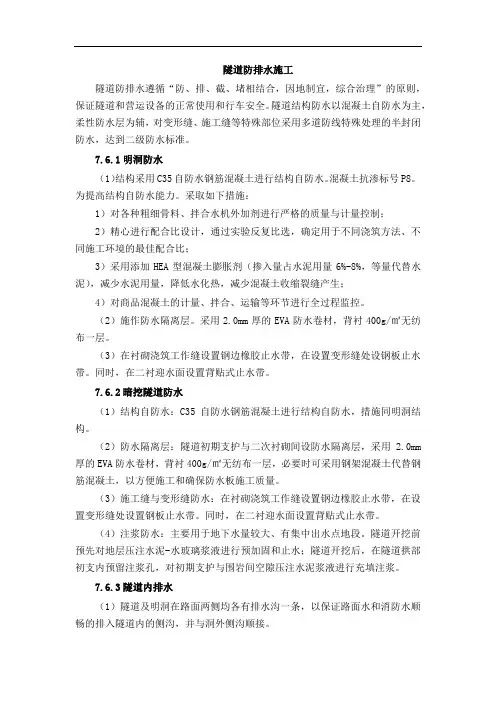

暗挖隧道施工排水方案

隧道防排水施工隧道防排水遵循“防、排、截、堵相结合，因地制宜，综合治理”的原则，保证隧道和营运设备的正常使用和行车安全。

隧道结构防水以混凝土自防水为主，柔性防水层为辅，对变形缝、施工缝等特殊部位采用多道防线特殊处理的半封闭防水，达到二级防水标准。

7.6.1明洞防水（1）结构采用C35自防水钢筋混凝土进行结构自防水。

混凝土抗渗标号P8。

为提高结构自防水能力。

采取如下措施：1）对各种粗细骨料、拌合水机外加剂进行严格的质量与计量控制；2）精心进行配合比设计，通过实验反复比选，确定用于不同浇筑方法、不同施工环境的最佳配合比；3）采用添加HEA型混凝土膨胀剂（掺入量占水泥用量6%-8%，等量代替水泥），减少水泥用量，降低水化热，减少混凝土收缩裂缝产生；4）对商品混凝土的计量、拌合、运输等环节进行全过程监控。

（2）施作防水隔离层。

采用2.0mm厚的EVA防水卷材，背衬400g/㎡无纺布一层。

（3）在衬砌浇筑工作缝设置钢边橡胶止水带，在设置变形缝处设钢板止水带。

同时，在二衬迎水面设置背贴式止水带。

7.6.2暗挖隧道防水（1）结构自防水：C35自防水钢筋混凝土进行结构自防水，措施同明洞结构。

（2）防水隔离层：隧道初期支护与二次衬砌间设防水隔离层，采用 2.0mm 厚的EVA防水卷材，背衬400g/㎡无纺布一层，必要时可采用钢架混凝土代替钢筋混凝土，以方便施工和确保防水板施工质量。

（3）施工缝与变形缝防水：在衬砌浇筑工作缝设置钢边橡胶止水带，在设置变形缝处设置钢板止水带。

同时，在二衬迎水面设置背贴式止水带。

（4）注浆防水：主要用于地下水量较大、有集中出水点地段。

隧道开挖前预先对地层压注水泥-水玻璃浆液进行预加固和止水；隧道开挖后，在隧道拱部初支内预留注浆孔，对初期支护与围岩间空隙压注水泥浆液进行充填注浆。

7.6.3隧道内排水（1）隧道及明洞在路面两侧均各有排水沟一条，以保证路面水和消防水顺畅的排入隧道内的侧沟，并与洞外侧沟顺接。

暗挖隧道施工方案暗挖隧道施工方案一、隧道施工工艺流程：1. 前期准备工作：确定隧道位置、设计方案、蓄水池区域、土方计算等；2. 地表踏勘：确定地质情况、水文地质条件、地质勘探等；3. 隧道开工准备：场地硬化，设立工地施工牌，摆放施工用具、搭设施工临时通道；4. 施工准备工作：设置施工距离标杆、标志牌，做好防尘、防水、通风等工作；5. 人员培训：安全教育、操作培训、应急演练；6. 施工排水：根据地质条件选择合适的排水方法，如抽水泵等；7. 锤击施工：使用大型液压锤击机对土壤进行挖掘，将土方送出隧道；8. 备份施工：进行备份施工，以便减少地压造成的影响；9. 安装材料：根据设计方案，安装隧道衬砌、支撑材料，以增加隧道稳定性；10. 完工验收：验收隧道质量，做好记录，填写相关报表。

二、施工安全措施：1. 安全教育：对施工人员进行安全教育，强调施工操作规范，提高安全意识；2. 环境保护：严格执行环境保护法规，做到施工不污染环境，减少噪音和粉尘的扩散；3. 防火防爆：施工现场禁止吸烟，禁止使用明火，严禁进入施工区域的人员携带易燃易爆物品；4. 安全设施：设置安全警示标志和安全设施，安装通风、防尘和防水设备，确保施工安全；5. 安全操作：操作人员必须熟练掌握施工操作规程，严禁违章施工和超负荷作业；6. 紧急救援：设置应急通道和应急救援设备，为工地人员提供及时救援措施。

三、质量控制措施：1. 做好前期准备工作，确保隧道设计方案的科学性和合理性；2. 严格按照地质勘探结果进行施工，根据地质条件合理选择施工工艺和方法；3. 施工过程中，对隧道挖掘的土方进行分类和处理，确保土方的安全排放；4. 在施工过程中，对隧道衬砌、支撑材料的安装进行质量检查，确保施工质量；5. 进行施工期间的质量巡检，及时处理施工中出现的质量问题；6. 完工后进行质量验收，确保隧道质量符合设计要求。

四、施工机械设备：1. 液压锤击机：用于对土壤进行挖掘，以实现施工快捷高效；2. 排水泵：根据地质条件选择合适的排水泵，保证施工现场的排水畅通；3. 运输车辆：用于运输土方和各种材料，保证施工现场的材料供应；4. 隧道衬砌设备：用于安装隧道衬砌和支撑材料，提高隧道的稳定性；5. 安全设备：包括安全警示标志、通风、防尘和防水设备等。

第十五章防水工程一、暗挖电力沟（隧道）防水施工技术标准。

1.一般规定1.1浅埋暗挖电力沟（隧道）必须进行防水设计，防水设计应定级准确、方案可靠、施工简便、经济合理。

1.2浅埋暗挖电力沟（隧道）防水设计，应考虑地表水、地下水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响。

附建式的全地下或半地下工程防水设防高度应高出室外地坪高程500mm以上。

1.3浅埋暗挖电力沟（隧道）的钢筋混凝土结构应采用防水混凝土，并根据防水等级的要求采用其他防水措施。

1.4浅埋暗挖电力沟（隧道）的变形缝、施工缝、预埋件、预留通道接头、桩头等细部构造应加强防水措施。

1.5浅埋暗挖电力沟（隧道）排水管沟、地漏、出入口、风井等，应设有防倒灌措施，寒冷及严寒地区的排水沟应有防冻措施。

1.6浅埋暗挖电力沟（隧道）的防水设计，应根据工程的特点和需要搜集有关资料：1.6.1最高地下水位的高程、出现的年代、近今年的实际水位高程和季节变化情况；1.6.2地下水类型、补给来源、水质、流量、流向、压力；1.6.3工程地质构造，包括岩层走向、倾角、节理及裂隙，含水地层的特性、分布情况和渗透系数、溶洞及陷穴、填土区、湿陷性土和膨胀土层的情况；1.6.4历年气温变化情况、降水量、地层冻结深度；1.6.5区域地形、地貌、天然水流、水库、废弃坑井及地表水、洪水和给排水系统资料；1.6.6工程所在区域的地震烈度、地热、含瓦斯等有害物质的资料；1.6.7施工技术水平和材料来源。

（一）防水混凝土自防水1.1概述防水混凝土适用于电力沟（隧道）的防水混凝土施工。

依靠电力沟（隧道）的结构自防水性能是电力沟（隧道）结构的重要方面，影响混凝土防水性能的主要因素有：混凝土材料、混凝土浇筑、混凝土细部防水构造（主要有对拉螺栓、支撑钢筋、施工缝和变形缝）等。

1.2材料要求（防水混凝土）1.2.1水泥：宜采用强度等级为32.5以上的硅酸盐水泥，、普通硅酸盐水泥或矿渣硅酸盐水泥，使用矿渣硅酸盐水泥一般需要添加高效减水剂。

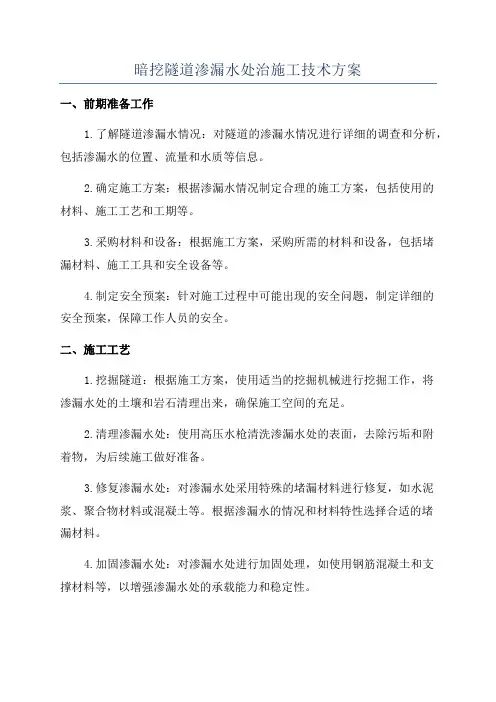

暗挖隧道渗漏水处治施工技术方案一、前期准备工作1.了解隧道渗漏水情况：对隧道的渗漏水情况进行详细的调查和分析，包括渗漏水的位置、流量和水质等信息。

2.确定施工方案：根据渗漏水情况制定合理的施工方案，包括使用的材料、施工工艺和工期等。

3.采购材料和设备：根据施工方案，采购所需的材料和设备，包括堵漏材料、施工工具和安全设备等。

4.制定安全预案：针对施工过程中可能出现的安全问题，制定详细的安全预案，保障工作人员的安全。

二、施工工艺1.挖掘隧道：根据施工方案，使用适当的挖掘机械进行挖掘工作，将渗漏水处的土壤和岩石清理出来，确保施工空间的充足。

2.清理渗漏水处：使用高压水枪清洗渗漏水处的表面，去除污垢和附着物，为后续施工做好准备。

3.修复渗漏水处：对渗漏水处采用特殊的堵漏材料进行修复，如水泥浆、聚合物材料或混凝土等。

根据渗漏水的情况和材料特性选择合适的堵漏材料。

4.加固渗漏水处：对渗漏水处进行加固处理，如使用钢筋混凝土和支撑材料等，以增强渗漏水处的承载能力和稳定性。

5.防水处理：对修复后的渗漏水处进行防水处理，如涂刷防水涂料、铺设防水板材等，以防止再次渗水和加固修复效果。

6.水密性测试：对修复后的渗漏水处进行水密性测试，确保修复效果符合设计要求。

7.清理施工区域：施工完成后，对施工区域进行清理，确保施工区域整洁和安全。

三、安全措施1.施工现场的安全防护：在施工现场设置必要的安全警示标志和告示牌，指导工作人员正确使用工具和设备，遵守安全操作规程。

2.工作人员的防护：对工作人员进行岗前培训，提高其安全意识和操作技能。

在施工过程中，工作人员必须佩戴安全帽、防护眼镜、防尘口罩和耐酸碱手套等个人防护装备。

3.通风和排水：为了确保施工现场的空气流通和排水通畅，必要时需要设置通风设备和排水沟渠。

4.施工设备的安全性能：施工设备必须符合安全要求，经过定期维护和检修，确保其正常运行和使用安全。

四、施工注意事项1.根据渗漏水的位置和性质选择合适的堵漏材料，保证堵漏效果。

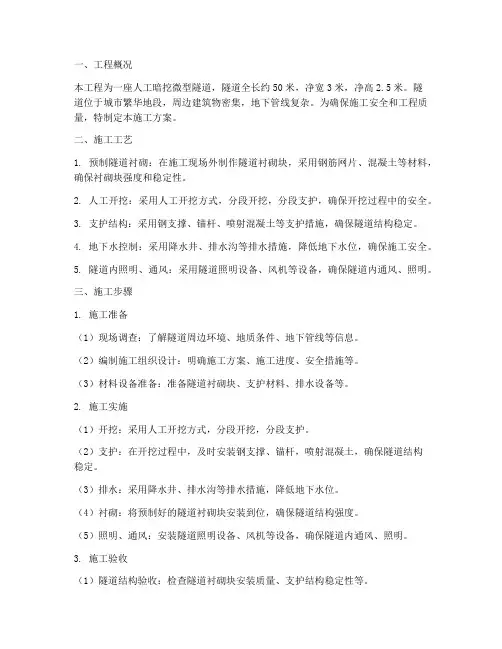

一、工程概况本工程为一座人工暗挖微型隧道，隧道全长约50米，净宽3米，净高2.5米。

隧道位于城市繁华地段，周边建筑物密集，地下管线复杂。

为确保施工安全和工程质量，特制定本施工方案。

二、施工工艺1. 预制隧道衬砌：在施工现场外制作隧道衬砌块，采用钢筋网片、混凝土等材料，确保衬砌块强度和稳定性。

2. 人工开挖：采用人工开挖方式，分段开挖，分段支护，确保开挖过程中的安全。

3. 支护结构：采用钢支撑、锚杆、喷射混凝土等支护措施，确保隧道结构稳定。

4. 地下水控制：采用降水井、排水沟等排水措施，降低地下水位，确保施工安全。

5. 隧道内照明、通风：采用隧道照明设备、风机等设备，确保隧道内通风、照明。

三、施工步骤1. 施工准备（1）现场调查：了解隧道周边环境、地质条件、地下管线等信息。

（2）编制施工组织设计：明确施工方案、施工进度、安全措施等。

（3）材料设备准备：准备隧道衬砌块、支护材料、排水设备等。

2. 施工实施（1）开挖：采用人工开挖方式，分段开挖，分段支护。

（2）支护：在开挖过程中，及时安装钢支撑、锚杆，喷射混凝土，确保隧道结构稳定。

（3）排水：采用降水井、排水沟等排水措施，降低地下水位。

（4）衬砌：将预制好的隧道衬砌块安装到位，确保隧道结构强度。

（5）照明、通风：安装隧道照明设备、风机等设备，确保隧道内通风、照明。

3. 施工验收（1）隧道结构验收：检查隧道衬砌块安装质量、支护结构稳定性等。

（2）隧道内环境验收：检查隧道内通风、照明等设施。

四、施工安全措施1. 施工人员培训：对施工人员进行安全教育和技能培训，提高安全意识。

2. 施工现场安全防护：设置安全警示标志、围挡等，确保施工安全。

3. 隧道内安全防护：安装防护栏杆、安全网等，防止坠落。

4. 机械设备安全：定期检查机械设备，确保设备运行正常。

5. 施工现场管理：严格执行施工方案，确保施工安全。

五、施工进度安排1. 施工准备阶段：2周2. 施工实施阶段：3个月3. 施工验收阶段：1周总计：约6.5个月本施工方案旨在确保人工暗挖微型隧道工程施工的顺利进行，提高工程质量，确保施工安全。

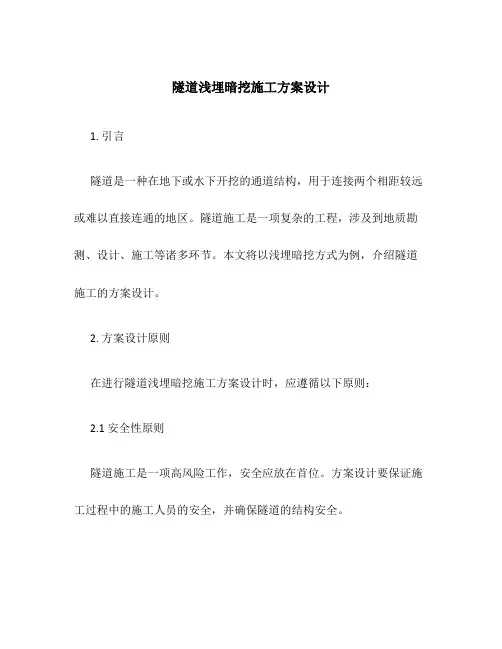

隧道浅埋暗挖施工方案设计1. 引言隧道是一种在地下或水下开挖的通道结构，用于连接两个相距较远或难以直接连通的地区。

隧道施工是一项复杂的工程，涉及到地质勘测、设计、施工等诸多环节。

本文将以浅埋暗挖方式为例，介绍隧道施工的方案设计。

2. 方案设计原则在进行隧道浅埋暗挖施工方案设计时，应遵循以下原则：2.1 安全性原则隧道施工是一项高风险工作，安全应放在首位。

方案设计要保证施工过程中的施工人员的安全，并确保隧道的结构安全。

2.2 经济性原则隧道施工需要消耗大量的人力、物力和财力。

方案设计应在保证施工质量的前提下，尽量减少成本，提高施工效率。

2.3 环境友好原则隧道施工可能对周围环境产生一定的影响，方案设计应采取措施减少施工对环境的影响，保护生态环境。

3. 方案设计步骤隧道浅埋暗挖施工方案的设计包括以下步骤：3.1 地质勘测地质勘测是隧道施工方案设计的基础，通过对地下岩土、地下水等地质条件的调查和分析，确定施工方案设计的具体参数。

地质勘测应包括地质地貌、岩土层分布、固结模量等方面的内容。

3.2 设计方案制定设计方案制定是根据地质勘测结果，确定隧道施工的具体方案。

包括隧道的纵、横断面设计、施工工艺、支护结构设计等。

3.3 施工方法选择根据地质勘测和设计方案，选择合适的施工方法。

常见的施工方法包括钻孔爆破法、盾构法、顶管法等。

3.4 施工过程控制施工过程控制是确保施工质量和安全的关键环节。

应制定详细的施工计划和控制措施，加强现场监督和管理。

同时，应定期进行施工质量检查和安全检查，及时纠正存在的问题。

3.5 环境保护措施在施工过程中，应采取措施减少施工对周围环境的影响。

包括噪音、振动、扬尘等方面的控制措施。

4. 方案设计要点在隧道浅埋暗挖施工方案设计过程中，应关注以下要点：4.1 地下水处理地下水对于隧道施工有着重要的影响。

应对地下水进行充分的调查和分析，确定合适的地下水处理方法。

4.2 施工用材选择隧道施工需要大量的材料。

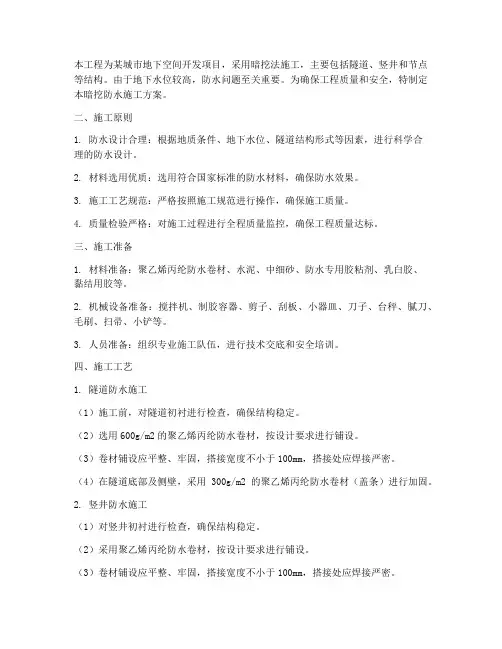

本工程为某城市地下空间开发项目，采用暗挖法施工，主要包括隧道、竖井和节点等结构。

由于地下水位较高，防水问题至关重要。

为确保工程质量和安全，特制定本暗挖防水施工方案。

二、施工原则1. 防水设计合理：根据地质条件、地下水位、隧道结构形式等因素，进行科学合理的防水设计。

2. 材料选用优质：选用符合国家标准的防水材料，确保防水效果。

3. 施工工艺规范：严格按照施工规范进行操作，确保施工质量。

4. 质量检验严格：对施工过程进行全程质量监控，确保工程质量达标。

三、施工准备1. 材料准备：聚乙烯丙纶防水卷材、水泥、中细砂、防水专用胶粘剂、乳白胶、黏结用胶等。

2. 机械设备准备：搅拌机、制胶容器、剪子、刮板、小器皿、刀子、台秤、腻刀、毛刷、扫帚、小铲等。

3. 人员准备：组织专业施工队伍，进行技术交底和安全培训。

四、施工工艺1. 隧道防水施工（1）施工前，对隧道初衬进行检查，确保结构稳定。

（2）选用600g/m2的聚乙烯丙纶防水卷材，按设计要求进行铺设。

（3）卷材铺设应平整、牢固，搭接宽度不小于100mm，搭接处应焊接严密。

（4）在隧道底部及侧壁，采用300g/m2的聚乙烯丙纶防水卷材（盖条）进行加固。

2. 竖井防水施工（1）对竖井初衬进行检查，确保结构稳定。

（2）采用聚乙烯丙纶防水卷材，按设计要求进行铺设。

（3）卷材铺设应平整、牢固，搭接宽度不小于100mm，搭接处应焊接严密。

（4）在竖井底部及侧壁，采用300g/m2的聚乙烯丙纶防水卷材（盖条）进行加固。

3. 节点防水施工（1）对节点部位进行检查，确保结构稳定。

（2）采用聚乙烯丙纶防水卷材，按设计要求进行铺设。

（3）卷材铺设应平整、牢固，搭接宽度不小于100mm，搭接处应焊接严密。

（4）在节点部位，采用水泥、中细砂、防水专用胶粘剂等材料进行密封处理。

五、质量保证措施1. 施工过程中，对防水材料进行严格检验，确保材料质量合格。

2. 施工人员必须按照施工规范进行操作，确保施工质量。

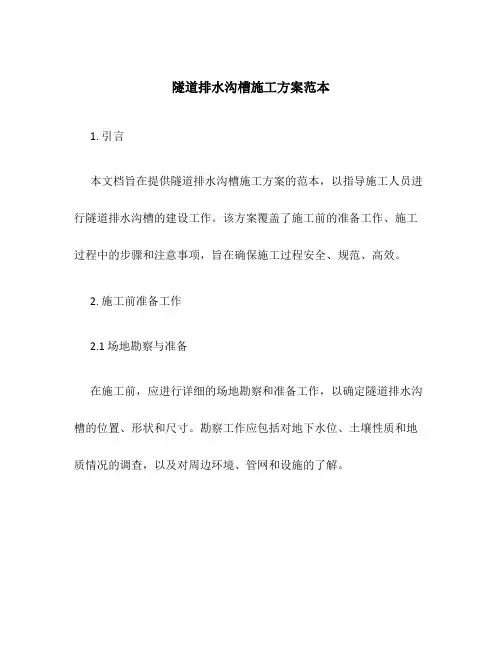

隧道排水沟槽施工方案范本1. 引言本文档旨在提供隧道排水沟槽施工方案的范本，以指导施工人员进行隧道排水沟槽的建设工作。

该方案覆盖了施工前的准备工作、施工过程中的步骤和注意事项，旨在确保施工过程安全、规范、高效。

2. 施工前准备工作2.1 场地勘察与准备在施工前，应进行详细的场地勘察和准备工作，以确定隧道排水沟槽的位置、形状和尺寸。

勘察工作应包括对地下水位、土壤性质和地质情况的调查，以及对周边环境、管网和设施的了解。

2.2 设计方案制定根据勘察结果，制定隧道排水沟槽的设计方案。

设计方案应包括沟槽的尺寸、排水能力和施工要求，以及相应的材料和设备选型。

2.3 施工材料和设备准备根据设计方案，准备所需的施工材料和设备。

施工材料应符合相关标准和规范，设备应符合施工要求，并经过检测和维护。

3. 施工过程3.1 施工筹备在开始施工前，对施工区域进行清理，确保施工区域清洁、有序。

同时，组织施工人员进行技术交底，明确各自的任务和安全要求。

3.2 沟槽开挖与处理根据设计方案，开始沟槽的开挖工作。

施工人员应按照设计要求控制沟槽的尺寸和坡度，并注意避免对周边环境和设施造成损害。

在开挖过程中，如遇到坚硬地层或其他难以开挖的情况，应及时调整施工方案，并采取相应的措施。

3.3 排水管铺设在沟槽开挖完成后，开始排水管的铺设工作。

根据设计方案和材料要求，选择合适的排水管，并按照规范进行铺设。

注意保持排水管的坡度，确保排水能力符合设计要求。

3.4 沟槽回填和抹平排水管铺设完成后，进行沟槽的回填和抹平工作。

回填材料应符合设计要求，填实、均匀。

抹平工作应确保沟槽表面光滑、无明显凹凸，以便顺利进行后续道路或地面的施工。

3.5 检测和验收在施工完成后，对隧道排水沟槽进行检测和验收。

检测应包括对排水能力、施工质量和安全要求的检查。

验收合格后，方可进行下一步的施工工作。

4. 施工注意事项在隧道排水沟槽的施工过程中，需要注意以下事项：•严格按照设计方案进行施工，不得随意变更沟槽的尺寸和形状；•施工过程中要严格遵守相关的安全规定和操作规程，确保施工安全；•施工人员应具备相应的专业知识和技能，做到熟悉施工要求和操作流程；•施工现场要保持清洁、有序，及时清理垃圾和废料；•如遇特殊情况，及时调整施工方案，并采取相应的措施。

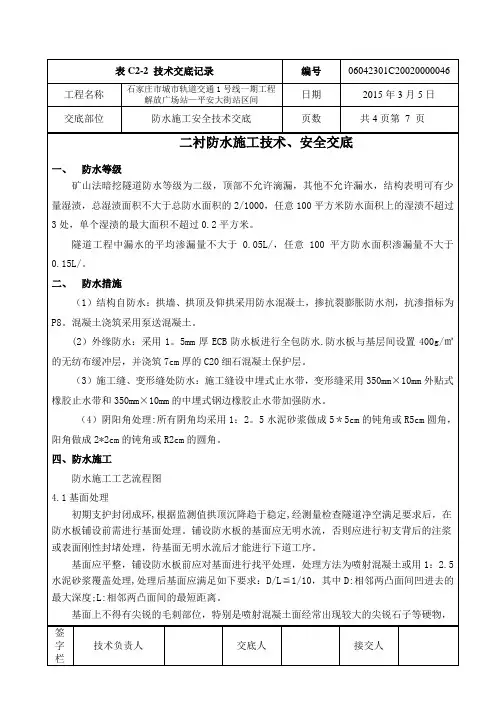

工程名称交底内容：圆垫片平面，以免刺穿防水层。

缓冲层之间搭接宽度不小于5cm,搭接缝部位可用点粘法热融进行焊接，缓冲层铺设时应尽量与基面密贴，不得拉得过紧或起包，以免影响防水板的铺设。

3）防水层的铺设1.防水板采用无钉孔铺设工艺。

防水板与暗钉的塑料垫片之间焊接牢固，防止在施工中脱落。

铺设时保证防水板平整、和基面伏帖，严禁有紧绷、褶皱等现象。

2.仰拱铺设防水板采用沿隧道纵向铺设的方法，以减少十字焊缝的数量；上部防水板宜沿环向铺设，固定拱部时宜先拱顶后两腰，避免拱顶过松或过紧。

3.固定点的布置在满足固定间距的前提下，尽量固定在喷砼面较凹处，使得防水板尽量密贴砼喷射面。

铺设时将大幅防水板的中部对准隧道中心线，以防两侧宽度不均。

搭接边垂直于隧道中线，以防相接时发生扭曲。

4.防水板搭接宽度100mm,搭接缝宜下坡压上坡，下部压上部。

双焊道（每道宽10mm）热熔焊接。

保证搭接宽度，否则将造成搭接不够或过宽焊机吃不进去，导致焊机行走困难，并产生皱折，影响焊接质量。

焊接时注意接茬对正顺平并且干净无水，保证焊机均匀连续行走，保证无假焊、漏焊、焊焦、焊穿等现象。

5.相邻两幅接缝需错开，在结构转角处错开距离大于600mm，以保证与下一组衬砌防水板搭接宽度及操作方便。

防水层铺设至仰拱钢筋和边墙钢筋接茬部位以外不小于40cm,以利于下步防水层的搭接。

审核人交底人接受交底人交底内容:喷射混集土暗钉圈固定防水板6.防水板施工完成后，对施工质量进行检查，并报监理工程师进行隐蔽工程检查后，方可进行下道工序的施工。

①防水板焊缝检查：首先用肉眼检查，当两层经焊接在一起的板呈透明状、无气泡，即熔为一体，表明焊接牢固严密。

同时用充气法检查，检查方法：焊缝两端用压焊器墩实封闭，用5号注射用针头插入两条缝中间空隙，用气筒打气检查，当压力表达0.25MPa时，停止充气。

保持压力15分钟，压力下降不大于10%，说明焊接良好，反之用肥皂水涂在焊缝上，有气泡反出的部位需要补焊，没气泡的合格。

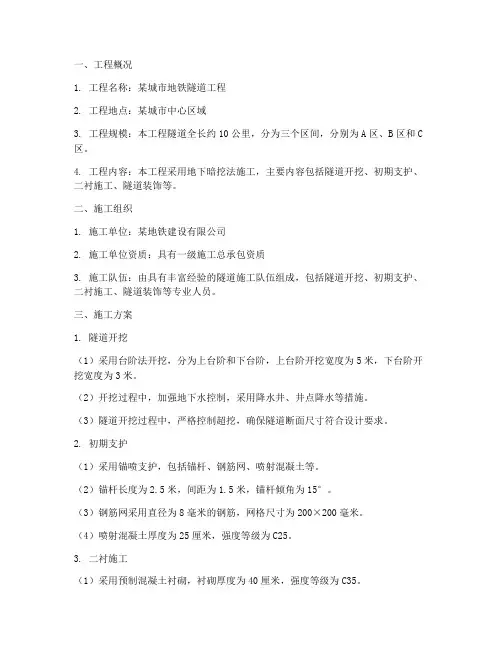

一、工程概况1. 工程名称：某城市地铁隧道工程2. 工程地点：某城市中心区域3. 工程规模：本工程隧道全长约10公里，分为三个区间，分别为A区、B区和C 区。

4. 工程内容：本工程采用地下暗挖法施工，主要内容包括隧道开挖、初期支护、二衬施工、隧道装饰等。

二、施工组织1. 施工单位：某地铁建设有限公司2. 施工单位资质：具有一级施工总承包资质3. 施工队伍：由具有丰富经验的隧道施工队伍组成，包括隧道开挖、初期支护、二衬施工、隧道装饰等专业人员。

三、施工方案1. 隧道开挖（1）采用台阶法开挖，分为上台阶和下台阶，上台阶开挖宽度为5米，下台阶开挖宽度为3米。

（2）开挖过程中，加强地下水控制，采用降水井、井点降水等措施。

（3）隧道开挖过程中，严格控制超挖，确保隧道断面尺寸符合设计要求。

2. 初期支护（1）采用锚喷支护，包括锚杆、钢筋网、喷射混凝土等。

（2）锚杆长度为2.5米，间距为1.5米，锚杆倾角为15°。

（3）钢筋网采用直径为8毫米的钢筋，网格尺寸为200×200毫米。

（4）喷射混凝土厚度为25厘米，强度等级为C25。

3. 二衬施工（1）采用预制混凝土衬砌，衬砌厚度为40厘米，强度等级为C35。

（2）预制混凝土衬砌在工厂预制，运输至现场后进行拼装。

（3）拼装过程中，严格控制衬砌尺寸，确保隧道净空符合设计要求。

4. 隧道装饰（1）隧道内壁采用瓷砖装饰，瓷砖颜色为白色。

（2）隧道顶部采用铝扣板装饰，铝扣板颜色为灰色。

（3）隧道出入口采用不锈钢扶手、候车座椅等设施。

四、安全措施1. 施工现场设置安全警示标志，明确安全责任人。

2. 施工人员必须佩戴安全帽、安全带等个人防护用品。

3. 加强施工现场的通风、排水、消防等措施。

4. 定期对施工人员进行安全教育培训，提高安全意识。

五、进度安排1. 隧道开挖：A区3个月，B区4个月，C区5个月。

2. 初期支护：A区2个月，B区3个月，C区4个月。

3. 二衬施工：A区3个月，B区4个月，C区5个月。

暗挖隧道施工方案1. 引言隧道施工是在地下或水下环境中开挖通道的工程，用于交通、排水、供电等各种目的。

其中暗挖隧道，指的是在地下或水下开挖无光照环境中的隧道。

暗挖隧道施工方案的制定是确保工程施工顺利进行的关键一步，本文将就暗挖隧道的施工方案进行详细介绍。

2. 施工前准备在进行暗挖隧道的施工前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 勘察设计在施工前，必须进行详细的勘察和设计工作。

勘察应包括隧道的地质和水文地质情况、地下设施情况等，设计应根据勘察结果确定隧道的位置、断面尺寸、支护方式等。

2.2 施工技术准备在施工前，需要进行相关技术准备，包括但不限于开挖机械和设备的调试、隧道施工人员的培训等。

确保施工过程中机械设备的正常运转和施工人员的安全。

2.3 施工方案制定在施工前，需要制定详细的施工方案。

施工方案应包括施工方法、施工步骤、施工周期、质量控制等内容。

确保施工按计划进行并达到预期效果。

3. 施工过程暗挖隧道的施工过程包括开挖、支护和衬砌等步骤。

下面将详细介绍每个步骤的施工要点。

3.1 开挖开挖是暗挖隧道施工的第一步，也是最关键的一步。

在开挖过程中，需注意以下几个要点：•根据设计要求，合理选择开挖方法和工艺。

•根据地质情况，合理选择开挖机械和设备。

•在开挖过程中，及时清理渣土，保持施工现场的整洁。

3.2 支护支护是为了保证隧道在开挖过程中的稳定和安全，防止地层塌方和水浸等情况发生。

在支护工作中，需注意以下要点：•根据地质情况，选择合适的支护方式，如钢架支护、锚索支护等。

•控制支护结构的质量，确保支护结构能承受地层压力和外部荷载。

•设置排水系统，及时排除隧道内的积水。

3.3 衬砌衬砌是为了保证隧道的使用寿命和安全。

在衬砌工作中，需注意以下要点：•选择合适的衬砌材料，如混凝土、砖石等。

•确保衬砌结构的密实性和精度，防止渗水和开裂。

•在衬砌过程中，及时进行质量检查和验收，确保衬砌质量符合设计要求。

地铁暗挖工程全封闭防水施工技术范文1. 引言地铁暗挖工程是城市交通建设的重要组成部分，而防水施工是地铁工程中的关键步骤。

全封闭防水施工技术是一种有效的措施，可以保持地铁隧道的干燥和安全。

本文将详细介绍地铁暗挖工程全封闭防水施工技术。

2. 全封闭防水施工技术概述全封闭防水施工技术是指在地铁隧道的施工过程中，采用一系列的措施和材料，将地铁隧道的结构完全封闭，并保持隧道内的干燥和安全。

其主要包括以下几个方面：2.1 隔水层施工在地铁隧道的施工过程中，首先需要在地铁隧道的外围设置隔水层。

隔水层是由一层特殊的材料构成，可以有效地隔离地铁隧道和周围地下水的联系，避免地下水渗入隧道。

2.2 防水毯施工在隔水层的外面，需要铺设防水毯。

防水毯是一种具有良好防水性能的材料，可以有效地阻止地下水的渗入。

在施工过程中，需要将防水毯铺设在地铁隧道的墙壁和地面上，并且要确保其与隔水层之间密封紧密。

2.3 渗水沟施工为了防止地铁隧道内的积水，还需要在地铁隧道的最低点设置渗水沟。

渗水沟可以收集地铁隧道内的积水，并将其引导到排水系统中。

渗水沟的施工要求精确，以确保水流正常流入排水系统。

2.4 排水系统施工在地铁暗挖工程中，需要建立一个完善的排水系统，以将地铁隧道内的积水及时排出。

排水系统由排水管道、排水泵等组成，需要在地铁隧道的施工过程中同时建设。

3. 全封闭防水施工技术的步骤3.1 施工方案制定在进行地铁暗挖工程全封闭防水施工之前，需要制定详细的施工方案。

施工方案应包括隔水层的厚度、防水毯的材料和铺设方式、渗水沟的位置和尺寸、排水系统的设计等。

3.2 隔水层施工根据施工方案，首先进行隔水层施工。

隔水层施工采用专用的隔水材料，如防水沥青或聚合物材料等，涂覆在地铁隧道的外围。

确保隔水层的厚度均匀一致，并且与地铁隧道的固定墙体连接紧密。

3.3 防水毯铺设隔水层施工完成后，进行防水毯的铺设。

根据施工方案，将防水毯铺设在地铁隧道的墙体和地面上。

暗挖施工隧道施工方案暗挖施工隧道施工方案隧道施工是城市建设中不可或缺的一环，为了满足城市交通需求，需要建设更多的地下通道。

暗挖施工是较常用的一种隧道施工方法，其施工方案如下：1. 前期准备工作在正式施工前，需进行详细的勘探和设计工作。

勘探工作包括地质勘探和水文勘探，以了解地质和水文情况，为后续施工提供依据。

设计工作包括结构设计和施工工艺设计，确保施工过程的安全和顺利进行。

2. 施工设备准备根据设计要求和工程规模，准备必要的施工设备和机械。

包括挖掘机、装载机、破碎机、地质探测设备等。

3. 施工桩基在隧道入口处和出口处，需要先进行桩基施工。

采用钻孔灌注桩的方式，确保隧道结构的稳定和安全。

4. 隧道顶部支护在进行挖掘工作时，需要对隧道顶部进行支护。

可以采用喷射混凝土和钢支撑等方式，提高隧道的承重能力和稳定性。

5. 脱水处理在隧道施工过程中，由于地下水的存在，需要进行脱水处理。

脱水可以采用开挖前降低地下水位、在施工过程中使用抽水泵等方法，确保施工现场的干燥。

6. 暗挖施工在施工现场进行挖掘工作，采用机械化设备进行挖掘。

挖掘时需要严格控制挖掘的尺寸和斜度，确保隧道的平面和纵断面符合设计要求。

7. 地下连续墙施工在进行挖掘工作的同时，还需要进行地下连续墙施工。

地下连续墙可以提高隧道的稳定性，并对土体进行支护，减少土体的变形和滑动。

8. 排水系统建设完成挖掘工作后，需要建设排水系统。

包括排水管道的铺设和排水泵的安装，确保隧道内部的排水畅通和施工现场的干燥。

9. 隧道贯通当挖掘工作完成后，进行隧道的贯通工作。

贯通时需注意施工的安全，并对贯通部位进行合理的支护，确保施工人员的安全。

10. 后期工程隧道贯通后，进行后期的修饰和设施安装工作。

包括路面铺设、隧道照明、通风系统等，提高隧道的使用舒适度和安全性。

以上是暗挖施工隧道施工的详细方案，通过严格的施工措施和合理的工序安排，可以确保隧道的质量和安全。

在施工过程中，还需严格遵守相关法律法规和安全规范，保障施工人员的安全，避免因施工不当导致的事故发生。

暗挖隧道施工方案2020年4月16日目录第一章编制说明及编制依据 (4)第二节编制说明.............................................................................................................................. 第三节编制原则..............................................................................................................................第二章工程概况及工程特点 (5)第一节工程总概况.......................................................................................................................... 第二节详细工程概况...................................................................................................................... 第三节施工条件及工程特点..........................................................................................................第三章施工前期准备 (8)第一节技术准备.............................................................................................................................. 第二节工程测量放线...................................................................................................................... 第三节主要机械设备配备计划 ....................................................................................................... 第四节主要劳动力配备计划 ........................................................................................................... 第四章施工进度计划及工期保证措施. (12)第一节施工总体安排...................................................................................................................... 第二节保证工期的措施.................................................................................................................. 第五章主要施工方案及技术措施 (21)第一节暗挖隧道开挖降水排水施工方案...................................................................................... 第二节暗挖段电力隧道施工方案.................................................................................................. 第六章各种作业指导书. (33)第一节暗挖隧道施工防止水作业指导书...................................................................................... 第二节锚杆、喷锚施工作业指导书.............................................................................................. 第七章质量保证措施.. (60)第一节目标:一次性验收合格(成优) ................................................................................................ 第二节标准XX市政工程质量检验评定标准》。

隧道防水施工方法本工程地层富含地下水，且补给来源充足。

区间结构整体位于潜水位以下，区间底板结构也位于承压水位以下，结构防水施工至关重要。

施工中使用了柔性外包防水材料。

因此本工程防水施工重点为外包防水层敷设、结构特殊接点和结构自防水的施工。

1、防水设计原则及标准1.1防水原则地下区间结构物的防水设计应遵循“以防为主、防排结合、因地制宜、综合治理”的原则。

1.2防水标准区间间隧道结构防水等级为二级。

结构不得有漏水，结构表面可有少量、偶见的湿渍。

总湿渍面积不应大于总防水面积的2/1000；任意100m2/防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.2m2；其中，隧道工程还要求平均渗漏量不大于0.05L/m2/.d，任意100m2/防水面积上的渗漏量不大于0.15L/ m2/.d。

矿山法隧道应对初支背后围岩进行充填注浆；喷砼层与二衬之间全断面(包括仰拱)设置土工布和防水板，采用分区及注浆防水系统；洞内设双侧水沟，其排水纵坡不小于3‰，衬砌结构“三缝”应作防水处理；二次衬砌砼抗渗等级依据埋深确定，分别有P8（埋深h≤20m）、P10（20m ＜h≤30m）、P12（h＞30m）。

2、结构防水体系暗挖区间采用的是防、排、堵相结合的防水体系。

见图6-12。

图6-12 暗挖结构防水体系图3、暗挖区间结构防水、排水施工本区间暗挖结构包括一个区间隧道及两个竖井施工横通道。

3.1暗挖区间结构防水、排水方法3.1.1暗挖地下段采用复合式衬砌结构，防水采用三道防线： 1）第一道防线：初期支护加背后注浆。

2）第二道防线：柔性防水夹层防水。

防水层采用400g/m2土工布+1.5mm 厚PVC 防水板。

3）第三道防线：结构自防水。

二次衬砌大断面采用C35（P10）水下防水钢筋混凝土，小断面采用C35(P10)防水钢筋混凝土，并对二衬及防水层间进行二次注浆。

同时为确保区间在无渗漏的情况下运营，设计于防水层和二衬之间设置排水系统，以达到“防排结合，刚柔相济，多道防线”的防水原则。

暗挖隧道施工方案1. 引言本文档旨在提供一个暗挖隧道施工方案，旨在解决隧道工程中的施工问题。

隧道施工是一项复杂的工程，需要充分考虑安全、环境和技术等多个方面的因素。

本方案将从施工前准备、施工过程以及安全措施等方面进行详细说明。

2. 施工前准备2.1 工程调研在开始施工之前，需要进行详细的工程调研。

工程调研主要包括对施工地点的地质、水文、气象等情况进行调查，以确定隧道的设计方案。

同时还需要进行相关的法律法规调研，以确保施工过程符合相关法规要求。

2.2 施工设计根据工程调研的结果，进行隧道的施工设计。

施工设计需要考虑隧道的尺寸、线形、坡度等因素，以确保施工的安全和效率。

同时还需要进行结构设计，确定隧道的支护结构和排水系统，以确保施工过程中的稳定性和安全性。

2.3 施工准备在进入施工阶段之前，还需要进行一系列的施工准备工作。

包括人员、设备和材料的准备，以及对施工现场的进行清理和平整，以确保施工过程顺利进行。

3. 施工过程3.1 掘进在施工过程中，首先需要进行隧道的掘进工作。

掘进可以采用爆破、机械挖掘或者钻洞等方式进行。

在掘进过程中，需要严格控制挖掘的尺寸和坡度，以确保施工的质量和安全。

3.2 支护隧道掘进完成后，需要对隧道进行支护工作。

支护可以采用钢筋混凝土喷射、钢拱架、锚杆等方式进行。

支护的目的是增加隧道的稳定性和承载能力，以确保施工过程中不发生坍塌和滑坡等事故。

3.3 内部设备安装隧道支护工作完成后，需要进行内部设备的安装工作。

包括电气设备、通风系统、照明设备等。

安装的过程需要遵循相应的安装规范，确保设备安装的可靠性和安全性。

3.4 装修和清理内部设备安装完成后，需要进行隧道的装修和清理工作。

包括墙面的涂料处理、地面的铺设等。

装修和清理工作的目的是提高隧道环境的舒适度和卫生水平。

4. 安全措施在整个施工过程中，需要严格执行各项安全措施，保障施工人员的安全。

包括人员配备安全装备、定期安全培训、设置警示标识等。

暗挖隧道施工方案隧道施工是一项复杂的工程，需要制定详细的施工方案。

下面是一个暗挖隧道施工方案的示例。

一、项目背景该项目是为了解决城市交通拥堵问题而进行的暗挖隧道施工。

隧道起点为A地点，终点为B地点，总长1000米。

二、施工准备工作1.确定施工队伍，分工明确，确保施工进度。

2.租赁或购买所需的机械设备和工具，包括挖掘机、推土机、砂石运输车等。

3.获取施工所需的许可证和施工图纸，确保符合相关的安全规范和标准。

三、施工过程1.隧道进口开挖根据施工图纸，使用挖掘机进行地表土方开挖，将土方运输到指定地点进行填埋。

同时，使用钻头进行地质勘探，确保施工过程中的地质安全。

2.顶部和底部遮盖在开挖的过程中，需要保证隧道的顶部和底部的稳定性。

根据地质情况，进行顶板的支护和底板的加固以保持结构稳定并防止坍塌。

常用的方法包括锚杆支护、钢支撑、喷射混凝土等。

3.隧道挖掘根据施工图纸，使用挖掘机进行隧道发掘。

需要注意的是，在挖掘的过程中，要及时清理隧道内的土方，并定期检测隧道的稳定性。

4.辅助设施的施工在隧道内需要安装辅助设施，如灯光系统、通风系统、供水系统等。

施工完成后，需要进行相关测试和调试，确保设施正常运行。

5.辅助施工为了保证施工进度，我们将采取并行施工的方法。

同时进行隧道的挖掘和内部设施的施工，以缩短工期。

四、安全措施1.对施工人员进行安全教育和培训，确保他们具备相关的安全知识和技能。

2.在施工现场设置明显的安全警示标志，确保施工现场的安全。

并配备必要的安全设备，如安全帽、安全绳等。

3.进行定期的安全检查和隧道稳定性测试，确保施工过程中的安全。

4.与相关部门和单位保持沟通，及时汇报施工进展和存在的问题，以获得支持和帮助。

五、环境保护在施工过程中，我们将采取措施保护环境，如控制噪音、减少尘埃的产生、合理管理废弃物等。

同时，我们将按照相关法规和标准，进行环境影响评估，并采取适当的补救措施。

六、预计工期与费用预计施工周期为6个月，总费用为500万。

隧道内预埋排水系统槽道专项方案
简介
本专项方案针对隧道内排水问题，提出了预埋排水系统槽道方案。

方案设计
1. 槽道选择：采用PVC材质的排水槽，槽的设计形状为“V”字型，可以有效的避免积水，排除杂物，且有良好的自洁能力。

2. 排水系统：采用重力排水系统，将槽道内的水流引到出水口，出水口测斜角度大于5°，保证出水畅通顺畅。

3. 排水口设置：排水口的尺寸根据设计要求确定，一般采用多
个小口分布的方式，这样可以更好地保证排水畅通。

施工安装
1. 线路点定位：先根据设计图纸确定排水槽的铺设位置，并用
颜色标记出来。

2. 槽道铺设：先按铺设位置挖好槽沟，然后在沟内垫一层压实
砂浆，保证槽底平整，再进行排水槽按设计要求的铺设。

3. 系统连接：排水槽的连接方式有直接连接和间接连接两种，根据具体设计选择连接方式。

4. 设备安装：安装好排水槽后，需要安装相应的设备，如排水口、检查井等。

注意事项
1. 排水槽内杂物要及时清理，以免影响排水效果。

2. 安装排水设备时，要严格按照说明书要求进行操作，确保设备安装牢固，使用可靠。
