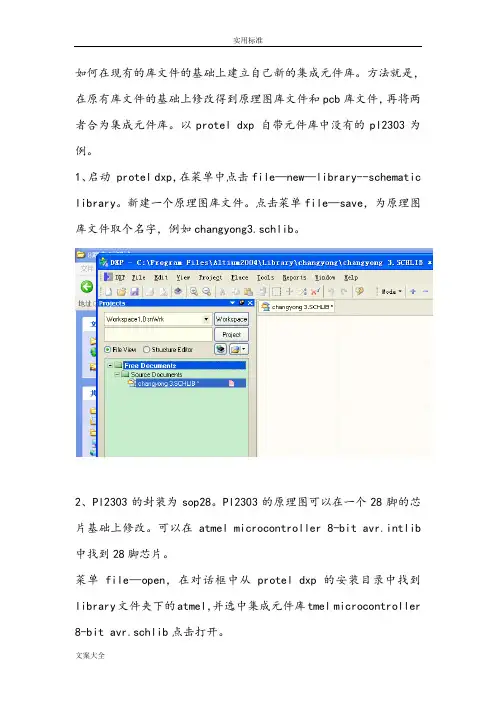

如何在现有的库文件的基础上建立自己新的集成元件库。
方法就是，在原有库文件的基础上修改得到原理图库文件和pcb库文件，再将两者合为集成元件库。
以protel dxp 自带元件库中没有的pl2303为例。
1、启动 protel dxp，在菜单中点击file—new—library--schematic library。
新建一个原理图库文件。
点击菜单file—save，为原理图库文件取个名字，例如changyong3.schlib。
2、Pl2303的封装为sop28。
Pl2303的原理图可以在一个28脚的芯片基础上修改。
可以在atmel microcontroller 8-bit avr.intlib 中找到28脚芯片。
菜单file—open，在对话框中从protel dxp的安装目录中找到library文件夹下的atmel，并选中集成元件库tmel microcontroller 8-bit avr.schlib点击打开。
这时弹出对话框。
由于是集成文件库，打开该文件时需要释放。
选择对话框中最左侧的释放/提取资源。
释放后在library文件夹下回生成一个新的文件夹miscellaneous devices。
8-bit avr.schlib.schlib。
双击该文件。
点击面板左下角的schlibrary选项。
找到其中一个28脚的芯片。
4、选中一个28脚芯片后，点击菜单tool—copy component这时会弹出一个对话框，选择元件的目的地，即chagnyong3.schlib。
点击ok5、点击最左下角的project，回到project节目，选中changyong3.schlib。
再点击最左下角的schlibrary，就可以看到原理图库中已经有了一个28脚的芯片。
点击edit，对元件命名为pl2303。
在工作区对这个28脚的各管脚进行修改，使其符合要求。
这样这个原理图库就做好了。
6、新建pcb库文件。
在Protel中建立自己的元件库
谢鸣
【期刊名称】《电子制作．电脑维护与应用》
【年(卷),期】2004(000)008
【摘要】很多用户在使用Protel绘制电路图调用元器件时都觉得很麻烦．虽然Protel软件本身提供了很多元器件，但是没有系统的分类．为元件调用带来了一定的麻烦．费时费力。
下面介绍在Protel 99中建立自己的元件库的方法。
【总页数】1页(P49)
【作者】谢鸣
【作者单位】无
【正文语种】中文
【中图分类】TP319
【相关文献】
1.如何升级Protel DXP中的元件库 [J], 郭祥飞
2.在Protel DXP 2004中创建集成元件库 [J], 钟爱琴
3.怎样在Protel98中自建元件库 [J], 李方中
4.怎样在Protel98中自建元件库 [J], 李方中
5.为TANGO／PROTEL建立24＊24汉字元件库 [J], 罗世锐
因版权原因，仅展示原文概要，查看原文内容请购买。
1.在win7下正确安装PROTELL99SE2.运行一次99,会发现原理图和PCB各已经添了一个库,但是却不能再添加系统默认的别的库（更别说自定义的库了）3.好,接下来找到C盘（系统盘）,系统文件夹（c:\windows）下的ADVSch99SE （添加原理图库）和ADVPCB99SE（PCB封装库）文件。
4.我们先配置原理图图,用本文打开ADVSch99SE文件,在[Change Library File List]下找到File0,大家可以发现,等号后面的的内容就是默认已经添加的库,把这个改为我们自定义的库（记得路径要正确）,在打开99,哈~发现默认添加的就是我们的库了,如果要添加多个怎么办呢?简单,依样画葫芦,在File0后面添File1,File2..依次类推,但注意最后修改File0上面的Count属性,如果你添了两个,就把它的值改为2.举个例子:切记，是在PROTEL关闭的条件下修改的，改完再打开Count=2File0=C:\Program Files\Design Explorer 99 SE\Library\Sch\DPT8_PCBSch （2007-07-24）.ddbFile1=C:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb方案一：1.进入C\WINDOWS下找到ADVPCB99SE.INI和ADVSCH99SE.INI两个文件；2.用写字板打开ADVSCH99SE.INI文件,在[Change Library File List]下找到File0,大家可以发现,等号后面的的内容就是默认已经添加的库，如果要添加多个怎么办呢?简单，在File0后面添File1,File2..依次类推,但注意最后修改File0上面的Count属性,如果你添了两个,就把它的值改为2。
protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步：创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单，然后选择“新建”。
3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。
4. 输入项目名称和文件夹路径，然后单击“确定”。
第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。
3. 在绘图区域中，使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。
3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。
3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。
第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。
2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。
3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。
通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。

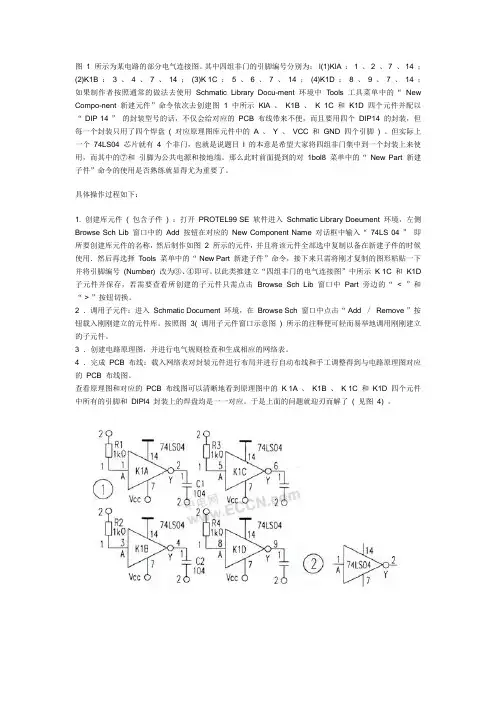

Protel99se教程六：创建原理图元件库
在我们平时使用protel99se进行电路以及PCB设计的时候,系统自带的元件库和PCB封装库,只有一小部分,大部份元件的元件库以及封装库,我们都需要自己制作,使用protel99se,我们可以很容易的制作自己需要的元件库,以供使用,在本节protel99se教程中,我们就是给大家演示,如何制作自己的SCH元件库
第一步:进入protel99se的原理图编辑器
第二步:新建一个元件
第三步:绘制SCH元件以及放入元件的管脚
第四步:给新建的元件改名
第五步:绘制制元件的外形以及放入说明文字
绘制好元件库,我们可以保存好,那么,我们绘制的元件,将会保存进入我们的元件库当中了,我们在画SCH原理图的时候,就可以调用这些元件了.
在下一课当中,我们将给大家讲解,如何制作PCB封装库.。
Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se 进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB 文件图。
Protel 98是继Protel for Dos、Protel for Windows 3.x之后的又一功能强大的电路CAD设计软件。
它是一个基于Windows平台上的EDA（电子电路设计自动化）设计系统，可在Windows 95、Windows 98环境下稳定运行。
它采用了Client/Server结构（客户/服务器结构），Top-Down（自顶向下）的模块设计方法，快捷而灵活的在线编辑功能，设计过程高度自动化以及具有良好的开放特性，使得Protel 98在众多的电路CAD设计软件中脱颖而出，成为广大电子线路设计人员首选的电路绘画工具。
尽管Protel 98提供了超过16000个元件，并且有ANSI（美国国家标准学会）、Demorgan、IEEE（电气和电子工程师学会）三种元件模式的丰富元件库，以及Protel 98本身强大的元件库管理和方便的在线元件浏览功能，使设计人员能非常方便地在线查询一个元件的封装和型号。
但是，随着科学技术的发展，新型器件不断产生，层出不穷，使元器件数量不断增加，Protel 98元件库所提供的库元件不可能包罗万象。
所以我们在设计电路时，往往会遇到一些Protel 98 元件库中没有的元件，这时我们就必须自己创建新的元件。
此外，实际应用中，有些元件经常使用，我们又不愿频繁地进出元件库。
针对这些问题，我们可以自建一个元件库，把系统元件库中没有的，或者元件库中有但要经常使用的元件放入自建元件库中，从而大大方便设计者的使用。
怎样来自建元件库，这在现有的有关书籍中几乎没有介绍。
本人在使用中摸索出自建元件库的两种方法：一种是创建新的元件；一种是利用系统元件库中已有的元件。
这两种方法有所不同，现分别论述其操作步骤。
1．创建新的元件，存入自建元件库中
（1）.在Win 98下启动EDA Client 98，进入Protel 98，单击屏幕左侧Schlib（元件库编辑器）卡片，启动元件库编辑器，此时屏幕上打开一个空白元件图页。
连续按TAB键8次（或用鼠标点击工具栏上“Zoom in”钮8次），将图页网格放大，以方便制作元件。
（2）.执行Tools/Rename Component菜单命令，给元件取一个新的名称（例如IC1）。
（3）.用绘画工具制作好一个新的元件，确定并记下元件的尺寸（用元件右上角的X、Y的值减去左下角的X、Y值即为元件的尺寸）。
（4）.执行Edit/Select/All菜单命令选取该元件，再执行Edit/Cut 命令将元件剪切到剪贴板，以备用。
（5）.选择Options/Document Options菜单命令，在打开的对话框中选中“Use Custom Size”（打“√”），输入前面确定的X、Y值，将Snap值改为5，去掉“Show Border”（显示边界）选取，点击OK。
（6）.点击一下工具栏上的“Zoom out”钮，再点击“Zoom in”钮，调整设定框到适当大小。
（7）.执行Edit/Paste菜单命令，将元件粘贴到空白元件图框，此时元件并不正好在框里。
再选择Edit/Move/Move Seletion菜单命令，将鼠标移到元件上，按下左键将元件拖动到图框中。
（8）.选择Edit/Deselect/All菜单命令去掉选取，执行File/Save 命令将元件存盘。
第一个元件存盘时系统要求选择路径和文件名，选取好路径，输入文件名（例如My.lib）后，点击“Save”钮即可。
至此，
第一个元件就制作好了，并存入了自建的元件库My.lib中。
接下来是创建第二个元件，这一步是关键，如果操作不正确，就会出现后创建的元件覆盖先创建的元件。
本人曾按照有关书籍的步骤操作就陷入了误区。
正确的操作是，在原来的Schlib编辑My.lib窗口，执行Tools/New Component命令，重新打开一个新的空白元件图页，选择Options/Document Options命令，去掉“Use Custom Size”选取，单击OK钮恢复正常图页网格。
重复以上（2）至（8）步，就可以创建新的元件了。
2．将系统元件库的元件编入自建元件库中
（1）.单击屏幕左侧的Sch（电路图编辑器）卡片，在“Library”栏中装入以上自建的元件库My.lib，在“Components in Library”栏上点击“Edit”钮，进入Schlib编辑器窗口。
（2）. 选择Tools/New Component命令打开一个新的元件制作图页。
选择Tools/Rename Component命令，输入一个新的元件名。
（3）.点击“Components”栏上的“Find”钮，进入“Find”对话框，在“Find Component”栏选中“By Library Reference”，在右边框中输入要编入的元件名（例如名为4000的元件），在“Search”栏Scope框中选“Listed Libraries”，点击“Find now”钮开始查找。
找到后元件所在库将显示在“Found Libraries”框中，元件名显示在“Components”框中，点击“Edit”钮，将该元件显示在元件编辑器窗口上。
（4）.按前述方法确定并记下元件尺寸，选择Edit/Cut命令将元件剪切到剪贴板，关闭该窗口（这点很重要），返回到自建元件库My.lib
窗口。
（5）.重复前述（5）至（8）步，即可将一个系统元件库中的元件编入自建元件库My.lib中。
按照此方法也可以将系统元件库中别的元件编入自建库中。
到此为止，一个新的元件库就建好了。
使用时，在Sch编辑器窗口状态下装入自建元件库My.lib，就可以象系统元件库一样用库中的元件绘制电路图了。
