发动机电控系统的组成
发动机电控系统由电控单元( ECU)、传感器和执行器三大部分组成。
三个组成部分分别有不同的功能,它是从普通电子控制演变为微型电脑控制,集成为综合功能控制系统。
电控汽油喷射系统具有一个电子控制单元(ECU),它是系统的核心控制元素。
一方面,ECU从传感器接收信号;另一方面,ECU接收来自传感器的信号。
另一方面,它完成了信息的处理,并同时发出相应的控制指令来控制执行器的正确动作。
传感器负责为电子控制单元提供汽车的运行状况和发动机的工作状况。
主要传感器为:进气歧管绝对压力传感器,冷却液温度传感器,进气温度传感器,空气流量传感器,节气门位置传感器,油门踏板位置传感器,曲轴位置和速度传感器,凸轮轴位置传感器,燃烧传感器和氧气传输传感器。
执行器负责执行电子控制单元发出的指令。
主要执行器是:电动燃油泵,喷油器,点火线圈,怠速执行器,碳罐控制阀,电子节气门,可变进气管长度控制电磁阀,正时控制执行器和发动机上的其他辅助设备。
电控系统的组成电控系统是指由电子控制单元(ECU)、传感器、执行器和通信总线等部件组成的系统,用于控制汽车发动机、变速器、制动系统、悬挂系统、空调系统等各种汽车子系统。
本文将就电控系统的组成进行详细的介绍。
一、电子控制单元(ECU)电子控制单元是电控系统的核心,是控制各个子系统的中央控制器。
ECU内部包含了微处理器、存储器、输入输出接口和通信总线接口等组件。
它的主要功能是接收传感器采集到的数据,根据预设的控制算法计算出控制命令,通过输出接口将命令传递给执行器,从而实现对汽车各个子系统的控制。
二、传感器传感器是电控系统中的重要组成部分,它能够将各种物理量转换为电信号,然后将其传递给ECU。
传感器的种类很多,包括温度传感器、压力传感器、速度传感器、角度传感器等等。
传感器的作用是实时监测汽车各个子系统的状态,将监测到的数据传递给ECU,以便ECU 根据数据进行控制。
三、执行器执行器是电控系统中用于执行控制命令的部件。
它们包括发动机控制阀、制动器、变速器驱动器、电动窗机构等等。
执行器接收到ECU发出的控制命令后,将命令转换为相应的动作,从而实现对汽车各个子系统的控制。
四、通信总线通信总线是电控系统中用于传输数据的介质,它能够将ECU、传感器和执行器之间的数据传输进行统一管理。
通信总线的种类很多,包括CAN总线、LIN总线、FlexRay总线等等。
通信总线的作用是实现各个部件之间的数据交互,从而实现对汽车各个子系统的控制。
综上所述,电控系统的组成包括电子控制单元、传感器、执行器和通信总线等部件。
这些部件相互协作,实现了对汽车各个子系统的精确控制,提高了汽车的性能和安全性。

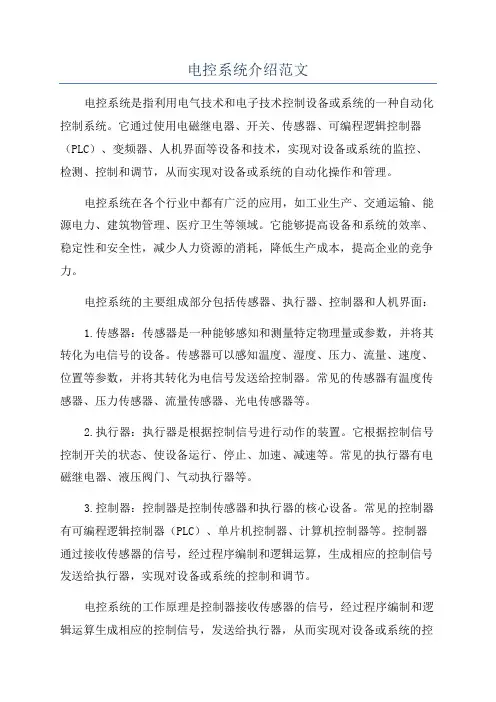

电控系统介绍范文电控系统是指利用电气技术和电子技术控制设备或系统的一种自动化控制系统。
它通过使用电磁继电器、开关、传感器、可编程逻辑控制器(PLC)、变频器、人机界面等设备和技术,实现对设备或系统的监控、检测、控制和调节,从而实现对设备或系统的自动化操作和管理。
电控系统在各个行业中都有广泛的应用,如工业生产、交通运输、能源电力、建筑物管理、医疗卫生等领域。
它能够提高设备和系统的效率、稳定性和安全性,减少人力资源的消耗,降低生产成本,提高企业的竞争力。
电控系统的主要组成部分包括传感器、执行器、控制器和人机界面:1.传感器:传感器是一种能够感知和测量特定物理量或参数,并将其转化为电信号的设备。
传感器可以感知温度、湿度、压力、流量、速度、位置等参数,并将其转化为电信号发送给控制器。
常见的传感器有温度传感器、压力传感器、流量传感器、光电传感器等。
2.执行器:执行器是根据控制信号进行动作的装置。
它根据控制信号控制开关的状态、使设备运行、停止、加速、减速等。
常见的执行器有电磁继电器、液压阀门、气动执行器等。
3.控制器:控制器是控制传感器和执行器的核心设备。
常见的控制器有可编程逻辑控制器(PLC)、单片机控制器、计算机控制器等。
控制器通过接收传感器的信号,经过程序编制和逻辑运算,生成相应的控制信号发送给执行器,实现对设备或系统的控制和调节。
电控系统的工作原理是控制器接收传感器的信号,经过程序编制和逻辑运算生成相应的控制信号,发送给执行器,从而实现对设备或系统的控制。
控制器根据预先设定的控制策略和控制逻辑,对设备或系统进行自动控制和调节。
在实际应用中,电控系统可以采用闭环控制或开环控制,以实现对设备或系统的精确控制和调节。
电控系统具有以下特点:1.自动化控制:电控系统能够根据预先设定的控制策略和控制逻辑,对设备或系统进行自动控制和调节,实现自动化生产和管理。
2.灵活性:电控系统可以根据不同的需求进行灵活编程和调整,适应不同的工作环境和工作要求。

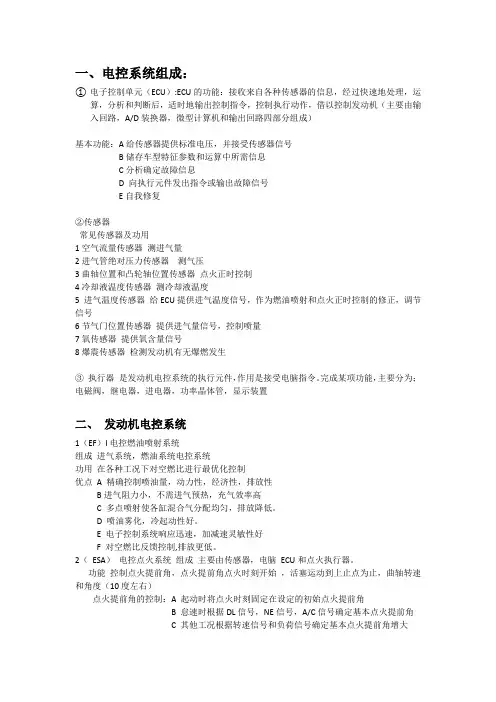

一、电控系统组成:①电子控制单元(ECU):ECU的功能:接收来自各种传感器的信息,经过快速地处理,运算,分析和判断后,适时地输出控制指令,控制执行动作,借以控制发动机(主要由输入回路,A/D装换器,微型计算机和输出回路四部分组成)基本功能:A给传感器提供标准电压,并接受传感器信号B储存车型特征参数和运算中所需信息C分析确定故障信息D 向执行元件发出指令或输出故障信号E自我修复②传感器常见传感器及功用1空气流量传感器测进气量2进气管绝对压力传感器测气压3曲轴位置和凸轮轴位置传感器点火正时控制4冷却液温度传感器测冷却液温度5 进气温度传感器给ECU提供进气温度信号,作为燃油喷射和点火正时控制的修正,调节信号6节气门位置传感器提供进气量信号,控制喷量7氧传感器提供氧含量信号8爆震传感器检测发动机有无爆燃发生③执行器是发动机电控系统的执行元件,作用是接受电脑指令。
完成某项功能,主要分为;电磁阀,继电器,进电器,功率晶体管,显示装置二、发动机电控系统1(EF)I电控燃油喷射系统组成进气系统,燃油系统电控系统功用在各种工况下对空燃比进行最优化控制优点 A 精确控制喷油量,动力性,经济性,排放性B进气阻力小,不需进气预热,充气效率高C 多点喷射使各缸混合气分配均匀,排放降低。
D 喷油雾化,冷起动性好。
E 电子控制系统响应迅速,加减速灵敏性好F 对空燃比反馈控制,排放更低。
2(ESA)电控点火系统组成主要由传感器,电脑ECU和点火执行器。
功能控制点火提前角,点火提前角点火时刻开始,活塞运动到上止点为止,曲轴转速和角度(10度左右)点火提前角的控制:A 起动时将点火时刻固定在设定的初始点火提前角B 怠速时根据DL信号,NE信号,A/C信号确定基本点火提前角C 其他工况根据转速信号和负荷信号确定基本点火提前角增大2发动机负荷增大3 点火提前角增大3 废气再循环系统(EGR),减少CO HC 和nox 等废气的排放。

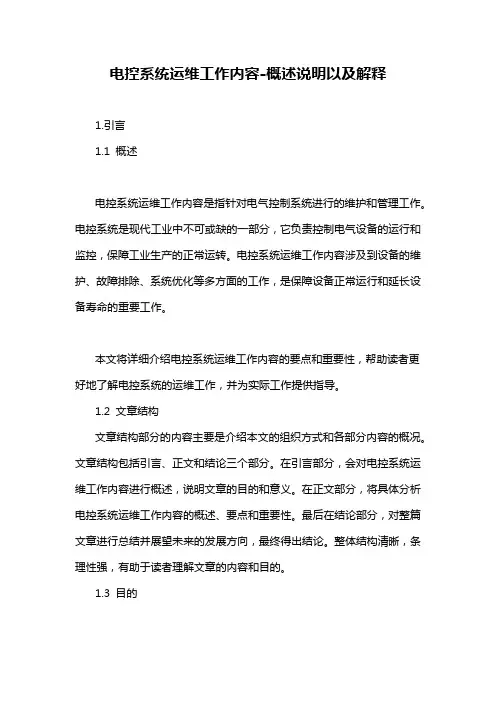

电控系统运维工作内容-概述说明以及解释1.引言1.1 概述电控系统运维工作内容是指针对电气控制系统进行的维护和管理工作。
电控系统是现代工业中不可或缺的一部分,它负责控制电气设备的运行和监控,保障工业生产的正常运转。
电控系统运维工作内容涉及到设备的维护、故障排除、系统优化等多方面的工作,是保障设备正常运行和延长设备寿命的重要工作。
本文将详细介绍电控系统运维工作内容的要点和重要性,帮助读者更好地了解电控系统的运维工作,并为实际工作提供指导。
1.2 文章结构文章结构部分的内容主要是介绍本文的组织方式和各部分内容的概况。
文章结构包括引言、正文和结论三个部分。
在引言部分,会对电控系统运维工作内容进行概述,说明文章的目的和意义。
在正文部分,将具体分析电控系统运维工作内容的概述、要点和重要性。
最后在结论部分,对整篇文章进行总结并展望未来的发展方向,最终得出结论。
整体结构清晰,条理性强,有助于读者理解文章的内容和目的。
1.3 目的电控系统运维工作内容的目的在于确保电控系统能够持续稳定运行,提高设备的可靠性和稳定性,保障生产运营的正常进行。
通过对电控系统的定期维护和检查,可以减少故障发生的可能性,提前排除潜在问题,减少生产线停机时间,提高设备利用率和生产效率。
同时,电控系统运维工作也是为了延长设备的使用寿命,减少维修成本,降低运营风险,提升企业的竞争力和市场地位。
通过本文的介绍,读者可以更全面地了解电控系统运维工作的重要性和必要性,为实际工作提供指导和参考。
2.正文2.1 电控系统运维工作内容概述:电控系统运维工作是指对电气控制系统进行维护、监控和管理的一系列工作。
这些系统包括但不限于发电厂的电力控制系统、工业自动化系统、建筑物的智能化控制系统等。
电控系统在现代社会中扮演着至关重要的角色,它们的稳定运行直接关系到设备安全、生产效率和生活质量。
因此,电控系统的运维工作至关重要。
电控系统运维工作内容主要包括以下方面:设备巡检、故障排除、系统优化、数据分析、升级维护等。

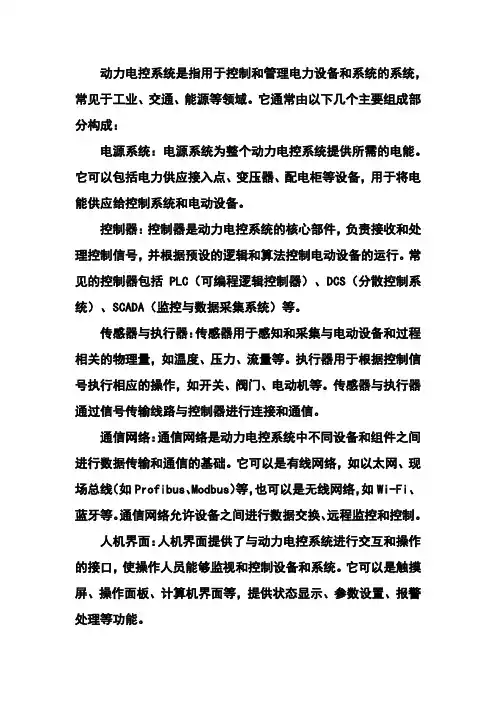

动力电控系统是指用于控制和管理电力设备和系统的系统,常见于工业、交通、能源等领域。
它通常由以下几个主要组成部分构成:电源系统:电源系统为整个动力电控系统提供所需的电能。
它可以包括电力供应接入点、变压器、配电柜等设备,用于将电能供应给控制系统和电动设备。
控制器:控制器是动力电控系统的核心部件,负责接收和处理控制信号,并根据预设的逻辑和算法控制电动设备的运行。
常见的控制器包括PLC(可编程逻辑控制器)、DCS(分散控制系统)、SCADA(监控与数据采集系统)等。
传感器与执行器:传感器用于感知和采集与电动设备和过程相关的物理量,如温度、压力、流量等。
执行器用于根据控制信号执行相应的操作,如开关、阀门、电动机等。
传感器与执行器通过信号传输线路与控制器进行连接和通信。
通信网络:通信网络是动力电控系统中不同设备和组件之间进行数据传输和通信的基础。
它可以是有线网络,如以太网、现场总线(如Profibus、Modbus)等,也可以是无线网络,如Wi-Fi、蓝牙等。
通信网络允许设备之间进行数据交换、远程监控和控制。
人机界面:人机界面提供了与动力电控系统进行交互和操作的接口,使操作人员能够监视和控制设备和系统。
它可以是触摸屏、操作面板、计算机界面等,提供状态显示、参数设置、报警处理等功能。
保护与安全系统:保护与安全系统用于监测和保护电动设备和系统的安全运行。
它可以包括过载保护、短路保护、接地保护、火灾报警、安全隔离等功能,确保设备和操作人员的安全。
综上所述,动力电控系统的组成包括电源系统、控制器、传感器与执行器、通信网络、人机界面以及保护与安全系统。
这些组成部分共同协作,实现对电动设备和系统的控制、监测、保护和管理。

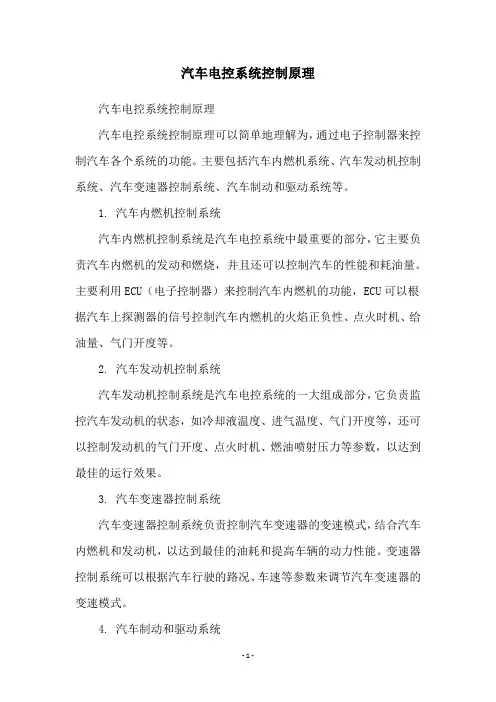

汽车电控系统的原理介绍
1.传感器
2.控制单元
控制单元是汽车电控系统中最核心的部件,它根据传感器的信号,进行数据处理、判断和控制汽车各个系统的工作状态。
控制单元由一个或多个微处理器组成,可以实现复杂的算法运算和逻辑判断。
3.执行器
执行器是控制单元指令的执行者,它们接收控制单元的指令信号,通过控制电路将指令转换成机械能,进而控制汽车各个部件的运行。
常见的执行器有发动机控制单元、刹车控制单元、转向器、气囊等。
4.总线系统
总线是汽车电控系统中的信息传输通道,它将传感器、控制单元和执行器等设备连接起来,使它们能够相互交换数据和信息。
常用的总线系统有CAN总线、LIN总线和FlexRay总线等。
汽车电控系统的工作原理是通过传感器感知汽车各个方面的状态,然后将感知到的信息传递给控制单元。
控制单元根据事先编写的算法和逻辑进行数据处理和判断,并根据需要发送指令给相应的执行器。
执行器根据控制单元的指令,控制汽车各个部件的工作状态,从而实现对汽车的精确控制和调节。
例如,当汽车的速度传感器感知到车速过高时,传输的信号会被控制单元处理,然后控制单元通过发动机控制单元发送指令,控制发动机的输出功率,从而降低车速。
同样地,当氧气传感器感知到发动机工作状态异
常时,传输的信号也会被控制单元处理,然后通过发动机控制单元发送指令,调整发动机燃油喷射的时间和量,以保持发动机的工作良好。
总之,汽车电控系统通过传感器、控制单元和执行器之间的协同工作,实现对汽车各个系统的监控、控制和调节。
通过对汽车的精确控制,能够
提高汽车的性能、安全性和经济性。

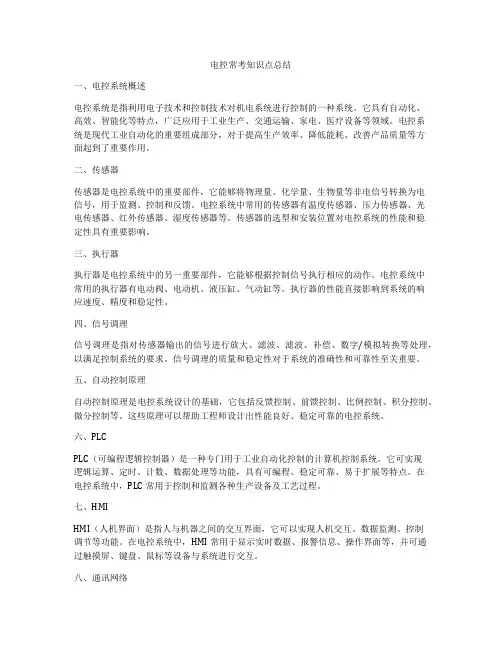

电控常考知识点总结一、电控系统概述电控系统是指利用电子技术和控制技术对机电系统进行控制的一种系统。
它具有自动化、高效、智能化等特点,广泛应用于工业生产、交通运输、家电、医疗设备等领域。
电控系统是现代工业自动化的重要组成部分,对于提高生产效率、降低能耗、改善产品质量等方面起到了重要作用。
二、传感器传感器是电控系统中的重要部件,它能够将物理量、化学量、生物量等非电信号转换为电信号,用于监测、控制和反馈。
电控系统中常用的传感器有温度传感器、压力传感器、光电传感器、红外传感器、湿度传感器等。
传感器的选型和安装位置对电控系统的性能和稳定性具有重要影响。
三、执行器执行器是电控系统中的另一重要部件,它能够根据控制信号执行相应的动作。
电控系统中常用的执行器有电动阀、电动机、液压缸、气动缸等。
执行器的性能直接影响到系统的响应速度、精度和稳定性。
四、信号调理信号调理是指对传感器输出的信号进行放大、滤波、滤波、补偿、数字/模拟转换等处理,以满足控制系统的要求。
信号调理的质量和稳定性对于系统的准确性和可靠性至关重要。
五、自动控制原理自动控制原理是电控系统设计的基础,它包括反馈控制、前馈控制、比例控制、积分控制、微分控制等。
这些原理可以帮助工程师设计出性能良好、稳定可靠的电控系统。
六、PLCPLC(可编程逻辑控制器)是一种专门用于工业自动化控制的计算机控制系统。
它可实现逻辑运算、定时、计数、数据处理等功能,具有可编程、稳定可靠、易于扩展等特点。
在电控系统中,PLC常用于控制和监测各种生产设备及工艺过程。
七、HMIHMI(人机界面)是指人与机器之间的交互界面,它可以实现人机交互、数据监测、控制调节等功能。
在电控系统中,HMI常用于显示实时数据、报警信息、操作界面等,并可通过触摸屏、键盘、鼠标等设备与系统进行交互。
八、通讯网络通讯网络是电控系统中各种硬件设备之间进行数据交换和通讯的媒介。
常用的通讯网络包括以太网、Modbus、Profibus、CAN等。
电控系统工作原理
电控系统是指通过电子装置控制和调节机械设备的工作的系统。
其工作原理可简单描述如下:
1. 传感器检测:电控系统通过安装在机械设备上的传感器,实时检测各种物理量或状态,如温度、压力、转速等。
传感器将这些物理信号转化为电信号,并传输给控制器。
2. 控制器处理:控制器是电控系统的核心部件,它接收传感器的信号,并经过处理、分析和计算,确定机械设备的工作状态和相应的控制策略。
控制器通常由单片机或微处理器组成,具有较高的计算和决策能力。
3. 控制输出:控制器根据所确定的控制策略,输出相应的控制信号。
这些信号通过输出模块,连接到执行机构上,如继电器、电机驱动器等,用于控制机械设备的运行。
4. 实时反馈:电控系统中的反馈环路起到了至关重要的作用。
执行机构会根据控制信号对机械设备进行操作,同时实际工作状态也会通过反馈传感器被反馈回控制器。
这个反馈信号会被控制器用于实时调节和修正控制策略,使机械设备能够保持稳定的工作状态。
通过以上的工作原理,电控系统可以实现对机械设备的精确控制和调节。
它具有反应速度快、稳定性高、调节精度高等优点,广泛应用于工业、交通、家电等领域中。
