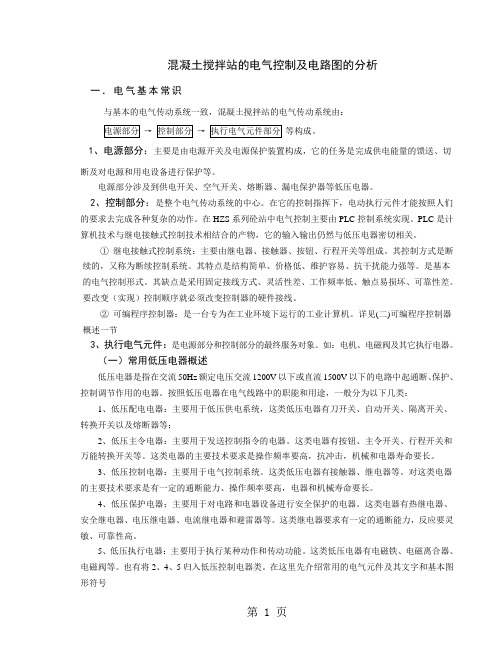

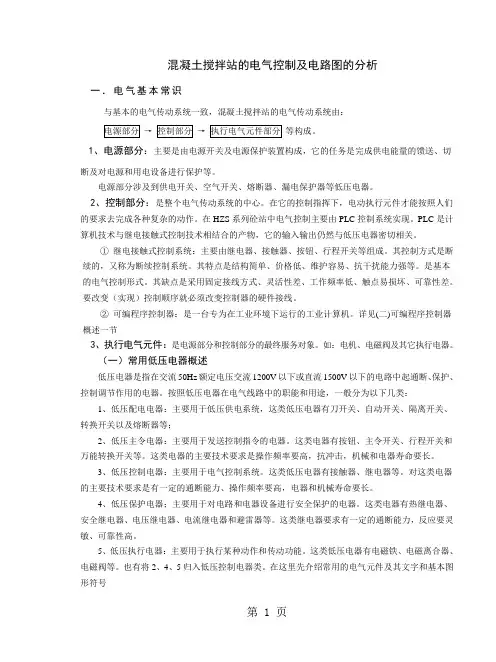

混凝土搅拌站的电气控制及电路图的分析.通...-13页文档资料

混凝土搅拌站的电气控制及电路图的分析.通...-13页文档资料

混凝土搅拌站的电气控制及电路图的分析一．电气基本常识与基本的电气传动系统一致，混凝土搅拌站的电气传动系统由：→→等构成。

1、电源部分：主要是由电源开关及电源保护装置构成，它的任务是完成供电能量的馈送、切断及对电源和用电设备进行保护等。

电源部分涉及到供电开关、空气开关、熔断器、漏电保护器等低压电器。

2、控制部分：是整个电气传动系统的中心。

在它的控制指挥下，电动执行元件才能按照人们的要求去完成各种复杂的动作。

在HZS系列砼站中电气控制主要由PLC控制系统实现。

PLC是计算机技术与继电接触式控制技术相结合的产物，它的输入输出仍然与低压电器密切相关。

①继电接触式控制系统：主要由继电器、接触器、按钮、行程开关等组成。

其控制方式是断续的，又称为断续控制系统。

其特点是结构简单、价格低、维护容易、抗干扰能力强等。

是基本的电气控制形式。

其缺点是采用固定接线方式、灵活性差、工作频率低、触点易损坏、可靠性差。

要改变（实现）控制顺序就必须改变控制器的硬件接线。

②可编程序控制器：是一台专为在工业环境下运行的工业计算机。

详见(二)可编程序控制器概述一节3、执行电气元件：是电源部分和控制部分的最终服务对象。

如：电机、电磁阀及其它执行电器。

（一）常用低压电器概述低压电器是指在交流50Hz额定电压交流1200V以下或直流1500V以下的电路中起通断、保护、控制调节作用的电器。

按照低压电器在电气线路中的职能和用途，一般分为以下几类：1、低压配电电器：主要用于低压供电系统，这类低压电器有刀开关、自动开关、隔离开关、转换开关以及熔断器等；2、低压主令电器：主要用于发送控制指令的电器。

这类电器有按钮、主令开关、行程开关和万能转换开关等。

这类电器的主要技术要求是操作频率要高，抗冲击，机械和电器寿命要长。

3、低压控制电器：主要用于电气控制系统。

这类低压电器有接触器、继电器等。

对这类电器的主要技术要求是有一定的通断能力、操作频率要高，电器和机械寿命要长。

沥青混凝土拌合站设备及施工工艺ppt课件

沥青混凝土拌合站设备及施工工艺ppt课件
沥青混凝土拌合站施工工艺及型号：沥青混合料搅拌设备的产品型号由组代号、型式代号、主参数代号、更 新和变型代号组成构成，如下所示：
更新和变型代号 主参数代号 型式代号 组代号
例如： LB3000A
组代号：LB、LQB或LQG 型式代号：G，省略。 主参数代号：3000kg/锅 更新和变型代号：A
3、间歇式沥青拌合站----我国沥青混凝土拌合设备主要是间歇式沥青拌合 站。
间歇式沥青拌合站的任务原理是控制室发出任务指令后，各种冷料根据初 级配的要求，经过保送系统保送到枯燥筒进展烘干后，再由振动筛进展二次筛 分，用电子称称量骨料、矿粉、沥青，按顺序倒入搅拌缸进展均匀搅拌构成废 品料。骨料的保送、烘干、筛分是延续的，各种资料的计量和拌合是按周期 〔45s〕进展的。因此相对于延续式沥青拌合设备来说，间歇式沥青拌合站具 有骨料级配控制好和沥青用量稳定的优点。
1-冷料系统；2-枯燥滚筒；3-除尘系统；4-粉料系统；5-热骨料提升机； 6-振动筛；7-热骨料仓；8-计量搅拌系统；9-废品料仓
四、混凝土搅拌设备的工艺流程图〔一〕：
混凝土搅拌设备的工艺流程图如下〔二〕：
五、其他
1、装机功率 装机功率是指一套沥青搅拌设备一切用电设备的额定功率总和。
2、燃油耗费 燃油耗费是指烘干滚筒上熄灭器在消费1吨合格废品料所耗费的燃油分量。按 国家规范规定为7kg/吨。
表4-1 间歇式沥青搅拌设备计量精度
二、机械部分系统工艺流程
由于我国目前主要采用强迫间歇式沥青搅拌设备，因此下面内容主要是以LB系列 型号沥青搅拌站设备作为代表讲述。
间歇式沥青混合料搅拌设备的主要工艺特征是：各种成分是分批次计量,依事先设 定顺序投入搅拌器进展强迫搅拌，卸出拌和好的废品料后，接着进展下一个循环， 构成周而复始的循环作业过程。所谓间歇式，就是指这种分批次计量、搅拌消费 的方式。

现代施工工程电气与电子控制19第十一章 沥青混凝土搅拌设备电控系统精品PPT课件

现代施工工程电气与电子控制19第十一章 沥青混凝土搅拌设备电控系统精品PPT课件
73
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日

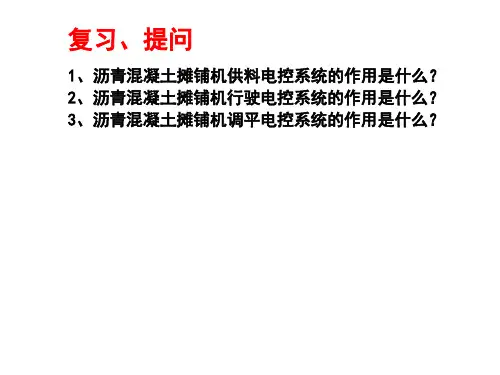

复习、提问
1、沥青混凝土摊铺机供料电控系统的作用是什么？ 2、沥青混凝土摊铺机行驶电控系统的作用是什么？ 3、沥青混凝土摊铺机调平电控系统的作用是什么？
第十一章 沥青混凝土搅拌设备电控系统
补充 沥青混凝土搅拌设备概述
一、沥青混凝土搅作结合料，在规定的温度下拌和成均匀的混合料。
1、电磁滑差离合器 （1）电磁滑差离合器的结构
（2）电磁滑差离合器的工作原理及特性
2、电磁滑差调速电动机的控制装置
3、电磁离合器调速的优缺点
三、直流电动机调速
直流电动机的转速基本公式是：
n
E Is R
30
C
m
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
一、起动控制电路
（一）鼠笼式三相异步电动机的起动
1、起动方式 直接起动 降压起动
2、直接起动控制电路
3、降压起动控制电路
星形-三角形（Y-△）降压起动 自耦变压器降压起动 延边三角形降压起动 定子串电阻（或电抗）降压起动 ……
课堂练习 分析下面控制电路的过程。
（二）绕线式三相异步电动机的起动 1、转子绕组接入电阻
2、转子绕组接入频敏变阻器
二、正反转控制电路
思考 设计一个控制电路，直接实现由正转变成反转，
由反转变成正转。
三、制动控制电路
1、电磁抱闸制动控制线路
2、反接制动控制电路
复习、提问

混凝土搅拌站电气控制系统及电器元件介绍精品PPT课件

混凝土搅拌站电气控制系统及电器元件介绍精品PPT课件

HZS90
181KW
≥95mm2
HZS120
197KW
≥95mm2
HZS180
276KW
≥120mm2
HZS270
360KW
≥150mm2
1
一、 动力柜主要元件 二、 操作台主要元件 三、 气路系统主要元件 四、 主楼主要元件 五、 粉料系统主要元件 六、 配料站主要元件 七、 供液系统主要元件 八、 搅拌站控制系统
18
过滤减压阀 过滤减压阀由空气过滤器和减压阀组 合而成，多用于无油润滑的系统。 五、电磁阀 系统电磁阀均集中布置
19
专用储气罐
储气罐为立式储气罐，容量为0.5m3。储气罐 上有5个接口：顶上压力安全阀。上部出气管 路。下部进气管路。中部有一个倾斜接口， 接温度表。中上部有一个细钢管引出的接口。 底部有一排水口。 三、气源三联件 在气动系统中起过滤、减压、油雾作用。过 滤是它将压缩空气中的冷凝水和油泥等杂质 分离出来，使压缩空气得到初步净化；减压 可通过三联件来调节出口压力大小；油雾是 喷出油雾润滑气阀等。三连件分停气自动排 水、手动排水两种。
混凝土搅拌站 电气控制系统及电器元件介绍
概述
搅拌站供电电源要求：
用户负责将符合搅拌站要求的电源接到控制室总开关
变压器容量必须大于搅拌站的总装机功率 ，且变压器到搅拌站
Байду номын сангаас
的距离不宜太远
电源要求：380V、50Hz三相四线制或者三相五线制
站的型式
参考总装机功率 参考电缆截面（铜缆）
HZS60
100KW
≥50mm2
1、断开总开关和相应检修电机的断路器，锁闭柜门并悬挂警 示牌；
2、按下操作台的紧停按钮，取下钥匙（若有钥匙）； 对体积大于150mm的呆滞物质以及数量超过总容量的12%，湿 度接近15%的泥土等粘附性介质不适用本搅拌机。

《沥青拌合设备》PPT课件

《沥青拌合设备》PPT课件
⑤沥青混合料枯料：其原因可能是原材料中细集料的含水量过大，造成在烘 干筒中当细集料加热温度达到规定值时，粗集料的温度则已大大超过了规 定值，这时，需控制集料进入烘干筒之前的含水量，不允许使用含水量大 于7%的细集料。
⑥拌制的沥青混合料没有色泽，其原因是沥青加热温度偏高，造成沥青老化， 这时，应根据沥青品种，严格控制沥青加热温度。
❖ 矿粉：指颗粒小于0.075mm以下的碱性材料。矿粉过多将使 颗粒表面油膜变薄，混合料会出现干燥，低温开裂现象，矿 粉偏低会出现含油过多，造成日后路面冷油和起包等祸害。
❖ 沥青：一种粘稠性胶结材料，具有粘聚性，感温性，抗老化 性和耐久性，其性能指标与沥青的来源及提炼方式有关，需 进行测定，此外含蜡量也需严格控制。
提供于热交换的热量、热交换的强度以及有 效性的限制
干燥筒内均匀分布的料帘
B、材料级配及含水率的影响： 一般增加1%的含水率，烘干筒能力下降10~20%
C、工况因素： 供给集料的温度、热集料的残余含水率及废气温度。
大气温度既影响供给集料的温度，又会影响烘干壁向大 气扩散损耗的热量，因而也影响烘干筒的生产率。而热 集料的残余含水率通常控制在0.1%左右，最大不能超过 0.3%。废气温度的降低一般有利于提高烘干筒的热效率， 一般控制在130度左右，最高不能超过200摄氏度。
①如料车装在的混合料中冒黄烟，往往表明混合料温度过高。
②如何混合料在料车中容易坍平，则可能是因为沥青过量或矿料湿度过大
③如运料车上的沥青混合料能够堆积很高则说明混合料温度偏低或沥青含 量过低。
④如出现花白料则可能是矿料温度偏低，拌和时间偏短或吸尘不理想，无
形中造成填充料数量偏多，这时，需根据经检查确定的原因采取措施，或 升高集料加热温度，或增加拌和时间，或减少矿粉用量。

沥青混凝土搅拌设备电气控制系统--学位论文

沥青混凝土搅拌设备电气控制系统--学位论文

毕业设计（论文）题目：沥青混凝土搅拌设备电气控制系统学号：50740018系：机械工程系专业：机电液一体化班级：机电07日期：2010年3月2日~2010年4月26日目录第一章绪论 (2)第二章调速供料电路和成品料输送电路 (3)第一节干燥滚筒电路 (3)第二节成品料输送电路 (4)第三章沥青混凝土搅拌设备电气控制系统总体设计 (10)第一节沥青混凝土搅拌设备简介 (10)第二节冷骨料控制系统 (13)第三节干燥筒燃烧器系统 (16)第四节热骨料称量控制系统 (19)第五节矿粉的计量控制 (20)第六节称量搅拌控制系统 (22)第七节集尘装置系统 (23)第八节沥青混凝土搅拌站的生产工艺流程 (23)第九节沥青混凝土搅拌设备电气控制系统总体设计 (25)第四章参考资料 (39)第一章绪论1.毕业设计课题题目：沥青混凝土搅拌设备电气控制系统2.课题来源；校内3.课题类型：模拟课题4.小组设计任务安排（1）.本次设计任务是传统间歇式沥青混凝土搅拌设备的电气控制系统（2）.沥青混凝土搅拌设备电气控制系统的电路图由小组成员共同设计完成（3）.经过指导老师和小组成员讨论研究，为了更好更快的完成设计图纸，决定小组成员每人设计完成系统电路中的其中一部分，由指导老师检验电路原理图，并做出相应的修改，确定最终方案。

再有小组成员共同研究分析每部分电路图后，绘制出完整的沥青混凝土搅拌设备电气系统总体设计电路原理图。

5.本人选择的设计任务（1）.干燥滚筒电路(2).成品料输送车自动控制电路（3）沥青混凝土搅拌设备电气控制电路的总体设计6.参考书目：《现代筑路机械电业控制技术》、《电工电子技术》、《电机学》、《电气设备维护与故障处理速查手册》等资料，7.每部分电路都有不同的设计方案可实现相同的功效，但各有优缺点，分析出自己设计发案的优点和缺点。

8.写出电路中所用到得元件的作用，列表说明。

详细给出自己设计的部分电路原理图和总设计电路原理图的工作原理。

沥青混合料摊铺机工作装置与控制系统64页PPT

与控制系 统
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭

搅拌站电控系统结构和工作原理介绍演示课件


2HZS180
HZS120
2HZS240
HZS180
2HZS360
HZS270
➢ 混凝土产量规格从30-360m3/h
HZS30G HZS60G HZS90G
HZS60DC HZS120G
➢ 商混站可以单站或双站配置
5
三、搅拌站生产工艺流程
工艺流程
6
1、
四、控制系统结构
CAN总线系统框图(双机双控)
返回
电控系统
标 配 站 电 控 原 理 总 图 电 机 部 分
(
)
11
返回
标 配 站 电 控 原 理 总 图 部 分
12
(PLC )
电气系统原理图 ( 料位和除尘部分)
13
电控系统
标 配 站 电 控 原 理 图 一
14
返回
()
电控系统
No Image
标 配 站 电 控 原 理 图 二
()
15
28
配料操作过程： 有两种模式：半自动喂料和自动喂料。在配料时先在参数表中 设定每种物料的目标值（见配方设定），状态指示灯“配料” 亮。每种配料过程都有快速喂料方式和慢速喂料方式，喂料的 初始阶段以快速喂料方式（打开物料的快慢两个喂料口），喂 至设定的重量点1后，开始以慢喂料方式工作（关闭快喂料口） 再继续喂至设定的重量点2后，关闭慢喂料口，当配完所有物 料后开始放料。
30
➢ 计算机接口示意图：
计算机及软件
1--电源 2—总线通讯卡/八串口卡 3--扩展显卡 4--USB口 5--COM2 6--并口 7-- COM1 8--键盘、鼠标接口 9--以太网口 10--主显卡口
31
计算机及软件

公路施工机械课件——第十三章 沥青混凝土拌和机


为生产复合要求的沥青混凝土混合料，要求沥青混凝土拌 和机必须设置下列单独设备和系统：集料的烘干与加热设备， 集料的筛分与称量设备，沥青的加热与保温设备，沥青的称量 设备，拌和器．相应的储仓及升运设备，传动系统与控制系统 等。另外，为了保护环境，还必须设置除尘装置。
二、分类、特点及适用范围
沥青混凝土拌和机的分类、特点及适用范围见下表。
第十三章 沥青混凝土拌和机
第十三章 沥青混凝土拌和机
❖ 第一节 概 述 ❖ 第二节 沥青混凝土拌和机的构造 ❖ 第三节 沥青加热及乳化设备 ❖ 第四节 沥青混凝土拌和机控制系统 ❖ 第五节 新型拌和机简介
第一节 概 述
❖ 一、功用及要求 ❖ 二、分类、特点及适用范围 ❖ 三、总体结构及工艺流程 ❖ 四、国内外发展情况 ❖ 五、沥青混凝土拌和机的型号编制
沥青混凝土拌和机分类、特点及适用范围
三、总体结构及工艺流程
1、间歇强制式沥青混凝土拌和机 1)总体结构 间歇强制式沥青混凝土拌和机总体结构如图所示。
(2)工艺流程 间歇强制式沥青混凝土拌和机拌和工艺过程如图所示
2．连续滚筒式沥青混凝土拌和机 (1)总体结构 连续滚筒式沥青混凝土拌利机的总体结构如图所示。
表示，如HHB、LJB、LB、LQB、DHNB等。 第二部分：主参数代号。用2—4位数字表示生产率，单位为
kg 锅或t/h。
第三部分：变形代号、产品序号。用1-2个英文字母表示
第二节 沥青混凝土拌和机的构造
❖ 一、冷集料供给系统 1．冷集料给料器
冷集料供给系统中的给料器可根据结构型式 和工作原理分为往复滑板式、电磁振动式、 皮带式和板式等几种（如下图示）。
五、热骨料提升机
三、热集料提升机
热集料提升机是间歇强制式拌和机的必

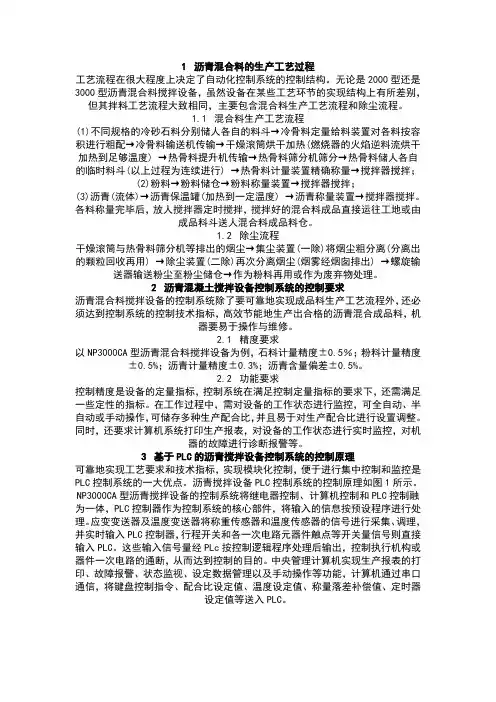

沥青混合料搅拌设备PLC控制系统设计

1沥青混合料的生产工艺过程工艺流程在很大程度上决定了自动化控制系统的控制结构。

无论是2000型还是3000型沥青混合料搅拌设备，虽然设备在某些工艺环节的实现结构上有所差别，但其拌料工艺流程大致相同，主要包含混合料生产工艺流程和除尘流程。

1.1混合料生产工艺流程(1)不同规格的冷砂石料分别储人各自的料斗→冷骨料定量给料装置对各料按容积进行粗配→冷骨料输送机传输→干燥滚筒烘干加热(燃烧器的火焰逆料流烘干加热到足够温度) →热骨料提升机传输→热骨料筛分机筛分→热骨料储人各自的临时料斗(以上过程为连续进行) →热骨料计量装置精确称量→搅拌器搅拌；(2)粉料→粉料储仓→粉料称量装置→搅拌器搅拌；(3)沥青(流体)→沥青保温罐(加热到一定温度) →沥青称量装置→搅拌器搅拌。

各料称量完毕后，放人搅拌器定时搅拌，搅拌好的混合料成品直接运往工地或由成品料斗送人混合料成品料仓。

1.2除尘流程干燥滚筒与热骨料筛分机等排出的烟尘→集尘装置(一除)将烟尘粗分离(分离出的颗粒回收再用) →除尘装置(二除)再次分离烟尘(烟雾经烟囱排出) →螺旋输送器输送粉尘至粉尘储仓→作为粉料再用或作为废弃物处理。

2沥青混凝土搅拌设备控制系统的控制要求沥青混合料搅拌设备的控制系统除了要可靠地实现成品料生产工艺流程外，还必须达到控制系统的控制技术指标，高效节能地生产出合格的沥青混合成品料，机器要易于操作与维修。

2.1精度要求以NP3000CA型沥青混合料搅拌设备为例，石料计量精度±0.5％；粉料计量精度±0.5%；沥青计量精度±0.3%；沥青含量偏差±0.5%。

2.2功能要求控制精度是设备的定量指标，控制系统在满足控制定量指标的要求下，还需满足一些定性的指标。

在工作过程中，需对设备的工作状态进行监控，可全自动、半自动或手动操作，可储存多种生产配合比，并且易于对生产配合比进行设置调整。

同时，还要求计算机系统打印生产报表，对设备的工作状态进行实时监控，对机器的故障进行诊断报警等。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

12.2 冷集料给料装置电控系统
2）计量装置结构 ▪ 冷矿料的供给控制的
关键是供料量的控制， 图为给料集料计量装 置示意图。它的计量 是在皮带输送机的中 部装有一个称重机构， 称重支架上有一个惰 轮，支架的一端装的 在枢轴上。
12.2 冷集料给料装置电控系统
2）计量装置结构 ▪ 另一端支撑在称重传感器
12.1 三相异步电机的基本控制电路
1)三相异步电机的起动
▪ 直接起动时电动机绕组承受的是额定电压，起动 电流大(一般为额定电流的4-7倍)是这种起动方式 的最大缺点。对于经常起动的电动机，过大的起 动电流所产生的热量的积累，将使电动机过热， 从而影响使用寿命。同时，过大的起动电流将造 成电网电压的显著下降，影响其他电动机的正常 工作，严重时可使这些电动机停转或无法带负载 起动，在这种情况下应采用降压起动以降低起动 电流。
向旋转，推动风门和油阀增大，使燃烧火焰增强，料温升高；当料温 高于温度目标时极性判别将使步进电机反向旋转，风门和油阀减小， 火焰减弱，温度降低。反复调节直至与目标温度相等时，差值信号为 零，温度保持恒定。
12.1 三相异步电机的基本控制电路
12.1 三相异步电机的基本控制电路
12.1 三相异步电机的基本控制电路
2)正反转控制电路 3)制动控制电路 ▪ 沥青拌和设备中的某些电动机，例如振动筛驱动
电动机和成品料提升小车驱动电动机，要求在电 源切断后将电动机迅速制动，使其完全停止转动。 制动方法一般分为机械制动和电气制动两大类。 下面主要介绍电气制动的原理线路。常见的电气 制动方法有：反接制动、能耗制动等。
12.3 集料烘干、加热控制系统
1)干燥滚筒燃烧系统 ▪ 沥青混凝土搅拌设备的干燥滚筒燃烧系统一般由燃烧供给系统、点火
系统、空气雾化及净吹系统、温度控制系统和系统保护控制装置等5 大部分组成。
12.3 集料烘干、加热控制系统
2) 燃烧器温度控制的原理 ▪ 根据沥青混凝土拌和料的质量要求，烘干筒的出
3)制动控制电路
▪ 反按制动：图所示电 动机常用的反接制动 控制线路。电动机运 转时，继电器K1和K2 一直通电，时间继电 器KT1、KT2和反转接 触器KM2断电。停车 时，按下按钮SB1， KM1和KM2断电释放。
12.1 三相异步电机的基本控制电路
3)制动控制电路 ▪ 反按制动：电动机脱离三
现代工程机械电液控制技术
贺湘宇
12、沥青混凝土拌和设备电控系统
▪ 沥青混凝土搅拌设备的电控系统控制搅拌设备生 产全过程，是保证生产出高质量的沥青混凝土的 关键。沥青混凝土搅拌设备的控制系统一般具有 以下3个功能：
▪ (1)各运动部件起动和停机功能，即能根据要求和 预先的设定顺序依次起动或停机。
12、沥青混凝土拌和设备电控系统
相电源作惯性转动。同时， 时间继电器KT1通电，经 一定延时后，其延时闭合 常开触点闭合，时间继电 器KT2和KM2接触器同时 通电，电动机开始作反接 制动转迅速下降。当电动 机转速接近零时，KT2的 延时断开常闭触点打开， KM2线圈断电解放，切断 了电动机的反相序电源， 反控制动结束
12.2 冷集料给料装置电控系统
上，当输送皮带载着冷矿 料通过称重传感器时，在 物料质量的作用下产生一 个应变力。应变力的增加 或减少使得称重传感器输 出的电压成正比例变化， 称重传感器发出比例电压 信号并送至累加装置。
12.2 冷集料给料装置电控系统
▪ 另外，在冷矿料皮带输送 机上同时装有一个速度测 量器。它是一个速度脉冲 发生器，每一个脉冲代表 一定的皮带移动距离，称 为距离脉冲当量。用脉冲 计数器记录下每秒钟脉冲 的个数，就可以折算出皮 带运动助速度，此信号也 被送入累加计算装置。
▪ (2)温度控制功能，包括矿料加热温度控制。沥青 加热温度控制，系统能根据设定和要求调节加热 系统燃烧器的火焰强度或电流大小，以实现对温 度的控制。
▪ (3)称量与搅拌控制功能。
12、沥青混凝土拌和设备电控系统
12.1 三相异步电机的基本控制电路 12.2 冷集料给料装置电控系统 12.3 集料烘干、加热控制系统 12.4 计量控制ቤተ መጻሕፍቲ ባይዱ统
12.2 冷集料给料装置电控系统
▪ 该计量装置将质量与速度 信号综合在一起，通过信 号变送器以标准毫安信号 送到微处理机的接口电路， 微处理机在得到此信号后， 根据预先测定和输入的冷 矿料含水量，进行计算。 同时在控制室的冷矿料瞬 时流量计和吨位计数据上， 显示出去除水分后的矿石 料的瞬时流量和累计流量。
进行工作。通过温度检测装置所测得的信号反馈给输入端，与温度目 标进行比较，所得的差值电压经比例积分调节器(PI)调节，在经A/D 转换器转变为数字量，这个数字量再经脉冲插补器得到一连串数目与 A/D输出数码相等的脉冲串信号去驱动步进电机的绕组，使其步进旋 转。
12.3 集料烘干、加热控制系统
2) 燃烧器温度控制的原理 ▪ 当料温低于目标值时，差信值倍号大于零，极性判别将使步进电机正
1) 三相异步电动机的调速 ▪ 沥青拌和设备广泛采用皮带式冷集料供给装置，
通过改变皮带的速度来调整某种集料的供给量。 皮带又有电动机驱动那么要想改变供给量就必须 改变电动机的转速。电动机的调速方法常用的有 变频调速和电磁调速两种形式。下面以变频调速 为例介绍一下电动机的调速。
12.2 冷集料给料装置电控系统
料温度一般为160-180度。具体值根据这个温度 范围及周围环境温度变化，通过自动调温系统可 以方便地使出料温度控制在160-180度范围内的 某一值。温度控制装置选择热电阻或红外测温仪 进行温度检测，以电流形式输出。
12.3 集料烘干、加热控制系统
2) 燃烧器温度控制的原理 ▪ 将标准电源的电压作为温度目标，它可以在较小的范围内连续可调地
12.1 三相异步电机的基本控制电路
3)制动控制电路
▪ 反按制动： 三相异步电动 机当改变通入定子绕组的 三相电源相序，使定子绕 组产生反向旋转磁场，使 转子受到与其转向相反的 制动转矩而制动停转。但 要注意路电动机转速接近 于零时应即切断电源，以 免电动机反向起动。
12.1 三相异步电机的基本控制电路
