第7章 城市供电工程规划

第7章 城市供电工程规划


电缆沟及隧道
（1）要求沟内电缆在引出端终端、中间接头以及 走向有变化的地方，要挂标志牌，以便检修，上 面注明电缆的规格型号、回路和用途； （2）在电缆隧道当中，预有转弯、分支、积水井 以及地形高低悬殊的地方应该设置人孔；（井的 间距——直线段要求不大于100米） （3）电缆在混凝土块或石棉水泥管中敷设时，同 样也应该设置人孔，距离不要大于50米。

变电所

城市电源种类

发电厂（火力、水力、风力）
城市电源种类

变电所
城市电源规划原则
1、靠近负荷中心； 2、需要有良好的供水条件； 3、需要保证燃料的供应； 4、进行排灰渣的处理； 5、运输条件要有铁路专线； 6、高压线进出的可能性； 7、有卫生的防护距离； 8、水文、地形、地址地质的要求； 9、扩建的可能性；
第7章 城市供电工程规划
第7章 城市供电工程规划
第一节 城市供电工程规划概述 第二节 城市电力负荷预测 第三节 城市供电电源规划
第四节 城市供电网络规划
城市电力系统的组成

组成

发电厂（站） 各级变电站（所） 电力网 用电设备（电用户） 供配电系统 用电系统
分类


能源
发电厂
变电
送电
变电
城市电力：适合较小负荷 多回线式：适用于较大负荷 环式：适用于一个地区的几个负荷中心 格网式：适用于负荷密度很大且均匀分 布的低压配电地区 连络线：不接负荷，只作平衡或备用
城市电力网结线方式-放射式
城市电力网结线方式-多回线式
单侧电源双T接线
多 回 线 式
双 侧 电 源 双 接 线

配电所（开闭所）


确定高压线走向的一般原则
第四章城市供电工程系统规划-ppt课件

第四章城市供电工程系统规划-ppt课件

精品课件
放射式 多回线式 环式
精品课件
电源 变电房
电源 变电房
电源 变电房
有关接线方式
①手拉手 优点：接线方式简单 缺点：母线比一般高压线贵
需要断路器 应用于北京、上海、杭州等地区
精品课件
有关接线方式
②3T方式 优点：用线普通 缺点：远距离接线浪费 一般使用三台变压器，用于广东等地区
110kV变电站选址
①负荷中心
②出线方便（高压走廊）
③协调土地利用规划
精品课件
3.2 城市供电电源规划
城市供电电源选址 火力发电厂厂址选择
尽量接近负荷中心，使热负荷与电负荷的距离经济 合理
尽量利用劣质或非耕地，或者安排在三类工业用地 内
尽量接近燃料产地，可以减少厂区密集、减少铁路 运输量
符合城市总体规划要求
精品课件
3.2 城市供电电源的种类与特点
发电厂 发电厂类型：火力发电厂、水力发电厂、太阳
能发电厂、风力发电厂、地热发电厂、潮汐发 电厂、抽水蓄能发电厂和原子能发电厂
我国作为城市电源的发电厂，主要有火力发电 厂与水力发电厂
精品课件
3.2 城市供电电源的种类与特点
火力发电厂 燃料主要有三种：煤、石油与天然气。按电厂
精品课件
3.2 城市供电电源的种类与特点
变电所技术经济指标（P59，表3-22）
1. 500kV变电站——配置750MVA变压器2-4台 2. 220kV变电站——配置150MVA、180MVA、240MVA变压器
2-3台 3. 110kV变电站——配置31.5MVA、40MVA、50MVA、63MVA
第三章 城市供电工程系统规划
精品课件
3.2 城市供电电源的种类与特点
电力工程规划

电力工程规划


二、电力线路保护 1．电力电缆线路安全保护 ①地下电缆：两侧各0.75m平行区域。 ②海底电缆：线路两侧各1km新形成的水域、港区内为 100m以内。 ③江河电缆：不小于100m；中小河流不小于各50m。 2．架空电力线缆安全保护 ①一般地区的保护 ②人口密集地区的保护 L＝2L安＋2L偏＋L导（m） L——走廊宽度（m） L偏——导线最大偏移 L导——电杆上两外侧导线间的距离（m）； L安——边导线与建筑物间的最小水平距离（m）；
规划人均居民生活用电量指标（不含市辖市、县）
指标分级 Ⅰ Ⅱ Ⅲ Ⅳ
城市居民生活用电水平分类 水平较高 中上 中等 较低
人均居民生活用电量（ kwh /( a)） 现状 400～201 200～101 100～51 50～20 规划 2500～1501 1500～801 800～40 400～250
2．图纸 （1）分区规划高压配电网平面布置图。图中表示高压 与电站分布，电源进出线回数、线路走向、电压及敷设方 式。 （2）必要的附图。 三、城市供电工程系统详细规划的内容深度 1．内容 （1）计算用电负荷； （2）选择和布局规划范围内的变、配电站 （3）规划设计10KV电网 （4）规划设计低压电网 2．图纸 （1）规划电网布置平面图。 （2）必要的附图。
二、配电所 市区配电所及开闭所应配合城市改造和新区规划同时建 设，作为市政建设的配套工程，市区配电所一般为户内型， 单台变压容量不宜超过630KVA，一般为两台，进线两回。 第五节 城市供电网络与线路规划 一、城市供电网络 1．电力线路电压等级：500KV、330KV、220KV、 110KV、66KV、35KV、10KV、380V/220V等八类。 一次送电电压为500KV、330KV、220KV； 二次送电电压为110KV、66KV、35KV； 高压配电电压为10KV 低电压配电电压为380/220V 2．城网一典型结线方式：放射式、多回线式、环式、 格网式和连络线。
城市供电工程系统规划

城市供电工程系统规划

前进
23
LOGO
变电所选址要点
位于城市的边缘或外围，便于进出线 考虑工程地质 地势尽可能高且平坦 交通运输方便
尽量不设在空气污秽地区
具有生产和生活用水的可靠水源 尽量不占用农田 考虑对临近设施的影响
24
返回
LOGO
城市电源设施主要技术参数
1.火电（表5-9；5-10；5-11）
年发电量，容量（总容量、机组台数、机组容量）、厂区占地指标 （厂区占地，单位容量占地，灰场用地），排灰量（单机排灰量， 全年排灰量）耗水量，耗煤量等
32
返回
LOGO
三、电网结线方式
放射式：可靠性低，适用于较小的符合 多回线式：可靠性高，适用于较大负荷 环式：可靠性高，适用于一个地区的几个负荷
中心
格网式：可靠性最高，适用于负荷密度很大且 均匀分布的低压配电地区 联络线：不接负荷，只做平衡或备用
前进
33
返回
LOGO
选择要点
电力网结线应考虑以下几方面的问题： 第一、必须满足电力系统运行可靠性的要求 第二、必须能灵活地适应各种可能的运行方式。 第三、使电力网的建设和运行都比较经济 第四、保证运行人员操作方便、安全。
电网电压等级 电力负荷规划 电网结线方式 变电设施规划
前进
26
返回
LOGO
城市电网示意图
返回
LOGO
城市电网电压等级
城市电力线路电压分八级：
500kV,330kV,220kV；110kV,66kV,35kV；
10kV； 380/220V 四个层次： 其中500kV，330kV，220kV为一次送电电压 110kV，66kV，35kV为二次送电电压 10kV为中压配电电压 380/220V为低压配电电压
城市规划原理----城市供电工程系统规划ppt课件

城市规划原理----城市供电工程系统规划ppt课件

线路 ❖ 每一主干线路和配电变压器，应有比较明显
供电范围，不宜重叠，适当联系 ❖ 常用接线方式有：
放射式、双电源环式、单侧电源双T式、等
精选课件ppt
68
城市电力网络规划——总原则
❖ 分层分区供电 ❖ N-1原则
精选课件ppt
69
精选课件ppt
70
精选课件ppt
71
精选课件ppt
72
城市变电设施规划
第三章 城市供电系统工程规划
精选课件ppt
1
电力系统简介
电力系统的构成 由发电厂的发电机、升压及降压变电
设备、电力网及电能用户（用电设备） 组成的系统统称为电力系统。
能源 发电厂 变电 送电 变电 配电 用电器
精选课件ppt
2
精选课件ppt
3
内容深度
■ 总体规划 ■ 分区规划 P27 ■ 详细规划
•核电厂
1、负荷中心 2、人口密度低,隔离区 3、用水量大 4、用地面积 5、地形平坦 6、地质和地震防护 7、运输条件 8、防洪、防御、环保条件
精选课件ppt
48
城市电源规划
•城市变电所
1、负荷中心或网络中心 2、进出线条件 3、地质条件 4、防洪、抗震要求 5、交通 6、生活用水 7、少占农田 8、对临近设施的影响 9、不设于空气污秽地区 10、符合城市总规要求
19
精选课件ppt
20
精选课件ppt
21
精选课件ppt
22
精选课件ppt
23
精选课件ppt
24
张发精选口课发件电pp总t 厂Βιβλιοθήκη 25精选课件ppt26
水力发电厂
精选课件ppt
27
城市工程系统规划 第五章 城市电力系统规划

城市工程系统规划 第五章 城市电力系统规划


上海、天津为： 220/35/10/0.38KV
（二） 电力网结线方式
· 放射式 · 多回线式 · 环式 · 格网式 · 连络线
二 城市送电网规划 （一）送电网
➢1.一次送电网：220kV及以上的送电线路和变电 所。一般设在市区边缘。多采用环式接线方式；
➢2.二次送电网：110kV、66kV、35kV，接受电源 点全部电源，预留高压走廊，采用环式结构
城市一次送电电压: 一般在市区边缘
220 kV
110 kV 66 kV
城市二次送电电压：高压配电电压
3150多kkVV数城—市—为—：— 中2压2配0/电11电0压/10/0.38KV 380东V北/ 2多20为V：——2低20压/配66电/1电0压/0.38KV
西北多为： 330/110/10/0.38KV
主要部件：导线、绝缘子、杆塔、金具 杆塔类型：木质杆塔、金属杆塔、钢筋混凝土杆塔
第五节 城市电力线路规划
一、 城市送配电线路敷设(架空线路和地下电缆)
（一） 架空送配电线路敷设
耐张杆：电力线路终点或转弯处，让电缆线不宜过紧也不 宜过松的塔杆，两耐张杆之间的距离叫耐张段。
. ■ 1）架空电力线路耐张段(两耐张杆塔之间的距离)
≥ 35 kV 耐张段长度 3 ~ 5 km
≤ 10 kV
≯ 2 km
第五节 城市电力线路规划
一、 城市送配电线路敷设(架空线路和地下电缆)
（一） 架空送配电线路敷设
水平档距：相邻两级塔杆之间的距离； 垂直档距：架空线路到地面的垂直距离；
. ■2） 架空电力线路档距（水平档距）
≥ 110 kV 平均档距 300 m ± 城区内档距 200 ~ 300 m 35 kV 平均档距 200 m ± 城区内档距 100 ~ 200 m 3 ~ 10 kV 郊区档距 50 ~ 100 m 城区内档距 40 ~ 50 m ≤ 3 kV 郊区档距 40 ~ 60 m 城区内档距 40 ~ 50 m
城市供电工程系统规划(讲义)PPT课件

城市供电工程系统规划(讲义)PPT课件


一、电力负荷：也称用电负荷。指城市内或城市某一局部片区内所有 用户在某一时刻实际耗用的有功功率的总和。 城市的供电规模、变电 站（所）的容量、输电线路的输电能力等均依据电力负荷预测结果来 定。P119.
2.电力负荷分级：一级、二级、三级。P120.
3.电力负荷的供电要求：
1）一次负荷应由两个电源供电，当一电源故障时，另一电源不应同 时受到损坏。
特别高档建 筑
小 100
高校 80
.
24
第一节 城市电力负荷预测与计算
详规规划阶段 控规：由用地面积 x 容积率 = 建筑面积（推算） 详规：建筑已有初步设计 层面积 x 层数 – 修
正பைடு நூலகம்积 = 建筑面积（较确定）
控规 祥规
地块编号 性质
面积
容积率
密度
建筑编号 性质 标准层面积 层数 修正 建筑密集
（2）规范制定的各项用电指标包括人均城市用电量指标、单项建设用 地负荷密度指标和城市建筑单位建筑面积负荷密度指标三部分。
1）人均生活用电指标应根据城市性质、人口规模、地理位置、经济 基础、居民生活消耗水平等，调研的基础上，因地制宜确定。详见表 4-3 表4-4 表4-5.
.
11
第一节 城市电力负荷预测与计算
R： 20 ~ 60w/m2 M： 20 ~ 80w/m2 C： 30 ~ 120w/m2
.
23
第一节 城市电力负荷预测与计算
详规规划阶段 R；广州一般用40 ~ 50 M：广东玩具、鞋、衣、皮具等轻工业标准厂
房可用到50，主要负荷为照明及动力 C：C1、C2、C3、C4、C5、C6
用较大数值
2.综合用电水平法：根据预测人口及每人平均用电量来推 算城市总电量。
城市电力工程系统规划(ppt文档)

城市电力工程系统规划(ppt文档)

4、靠近水源，尽量采用直流供水。 5、燃煤电厂应有足够的贮灰厂，同时考虑灰渣的 综合利用场地。
6、充分考虑出线条件，留有适当的出线走廊宽度 ，高压线路下不能有任何建筑物。
（二）水电站选址要点
1、水电站一般选择在便于拦河筑坝的河流狭窄 处，或水库水下游处。
2、工程地质条件良好，地耐力高，非地质断裂 带。
（一）电力网络等级 1、电力线路电压等级：500KV、330KV、220KV 、110KV、66KV、35KV、10KV、380/220V八 类 一次送电电压：500KV、330KV、220KV 二次送电电压： 110KV、66KV、35KV 配电电压： 高： 110KV、66KV、35KV 中： 10KV 低： 380/220V
（二）城市变电所 1.变电所的分类 升压变电所、降压变电所
按电压分：大>=330KV，中220KV/110KV，小 <=110KV
变电所的主要经济技术指标有：变压等级、主变 压器容量、用地面积等。
三、城市电源设施布局规划
（一）火电厂选址要点：
1、厂址应位于城市边缘或外围，在城市主导风向 下风向，并与城市生活区保持一定举例。
2、有便利的交通运输条件，大中型火电厂应靠近 铁路、公路或港口，并尽可能设置铁路专用线。
3、燃煤电厂厂址应尽可能接近燃料产地，靠近煤 源；燃油电厂一般分布在炼油厂旁。
置。 （二）中、低压配电网络规划 中压配电网结线方式的选择 放射式：适用于小城市 普通环式：适用于大中城市边缘和小城市 双线放射式：城市中双电源用户和城市中心区使用 ，工程造价高。 双线拉手环式：供电可靠性高，造价过高很少采用 。
四、城市配电设施规划

容载比是反映城网供电能力的重要技术指标
城市电力工程系统规划共55页文档

城市电力工程系统规划共55页文档

45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
城市电力工程系统规划
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第一节 城市电力负荷预测与计算
二、城市电力负荷预测
电力负荷预测计算可采用两个基本方法：
从用电量预测入手，然后由用电量转化为对市内各分区的 负荷进行预测
从计算市内各分区现有的负荷密度入手，对市内的总负荷 进行预测
在预测过程中应注意以下两点
因为不同城市分区其负荷性质、地理分布位置和城市功能 区等情况有所不同，因此需要进行城市分区划分
第一节 城市电力负荷预测与计算
总体规划阶段
①弹性系数法
i% n%
=>
i% n%

(电力相对于国民经济的弹性)
2006 ~ 2010 12% 增长 = 0.6 电力增长7.2% 2006 ~ 2010 10% 增长 = 0.5 电力增长 5% 2006 ~ 2010 8% 增长 = 0.4 电力增长3.2%
第一节 城市电力负荷预测与计算
一、城市用点分类 1. 第一产业：农、林、牧… 2. 第二产业：工业用电 3. 第三产业：商业[公共服务设施（C1、C2… 、
C9 ）]、公共饮食、物质供销和金 融业用电
4. 城乡居民生活用电
第一节 城市电力负荷预测与计算
二、城市电力负荷预测
相关规范：
城市电力 规划规范 ＧＢ／５ ０２９ ３—１９ ９９--４ 城市用电 负荷
第一节 城市电力负荷预测与计算
分区规划阶段 预测内容
分区规划最大负荷 分区规划年用电量 （不需要对居民用电等进行预测）
最大负荷利用小时，经统计而得来的现状数据 年 x 季 x 日 x 年小时（8760）广州为
5000~6000之间
第一节 城市电力负荷预测与计算
分区规划阶段 ①人口用电水平法
当弹性系数等于1时，两种数学模型预测结果相同
前一公式弹性系数与递增率大于1，预测结果偏大。由于弹性 系数本身已是递增产物，因此实际应用中，多采用后一数学模型
第一节 城市电力负荷预测与计算
总体规划阶段
②回归系数法 E(mn) Em (T(mn) Tm ) 2
E(mn) 预测年份的用电量 Em 基准年份用电量
第三章 城市供电工程系统规划
城市供电工程系统规划

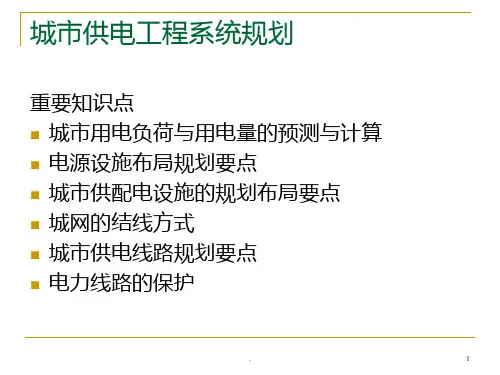

重要知识点 城市 城市供配电设施的规划布局要点 城网的结线方式 城市供电线路规划要点 电力线路的保护
城市供电工程系统规划
涉及内容
预测 场站 网络
第一节 城市电力负荷预测与计算
单位人口人均用电量指标 x 人口数 = 总用电量。其局 限在于规范中用电指标是一个范围，在该范围内数值 表化较大，主观性强，客观性差
②建设用地负荷密度法
R：100 ~ 400 C：300 ~ 1200 M：200 ~ 800
负荷密度：单位用地内的负荷值
第一节 城市电力负荷预测与计算
总体规划阶段
①弹性系数法
在某一时期内电力总消费量年平均增长率与同一时 期国民生产总值(或国内生产总值)年平均增长率的 比值
电力（或电量）弹性系
数X

电力（或电量）消费年 增长率Xp（或Xe） GNP年增长率 Xc
弹性系数法是反映电力发展速度与国民经济发展速 度关系的一项综合指标，被各国广泛用于分析、权 衡电力发展速度是否与国民经济发展速度相适应
一、城市用点分类 1. 农、林、牧… 2. 工业用电 3. 地质普查和勘探业用电 4. 建筑业用电（2.） 5. 交通运输、邮电通信用电(归纳到公共建筑) 6. 商业[公共服务设施（C1、C2… 、C9 ）]、公共饮
食、物质供销和金融业用电 7. 城乡居民生活用电 8. 其他事业用电（污水处理、道路照明…）
Y用电量
y(用电量) a bxn（年份）
掌握的数据越多，结论越准确
x 年份
第一节 城市电力负荷预测与计算
总体规划阶段
③年平均增长率法 E(mn) Em (1)n
E (mn) 预测年份的用电量 Em 基准年份用电量 m 基准年份 n 预测年限
用电量年增长率
修正系数
n Em 1
E(mn)
依据：用电量与年度之间有着明显的稳定增长趋势
第一节 城市电力负荷预测与计算
总体规划阶段 ④负荷密度法：主要用于中小城镇 ⑤单耗法：针对用电大户（电镀、钢铁厂等） ⑥横向比较法：在一些特殊情况下，特别是在城
市总体规划阶段（其他阶段基本不使用），用 于提供参照与比较，以对前4种方法进行校核， 比如在广州市高压电网规划中的使用
电量回归系数
T (mn) 预测期末年份 Tm 基准年份
回归系数表明变量间数量增减关系 用时间作为自变量，以上述数学模型计算预测年份城 市年用电量
第一节 城市电力负荷预测与计算
总体规划阶段
②回归系数法
以时间作为自变量，以用电量作为因变量，通常为
非线性发展
y(用电量) a bx（年份）(a, b为常数 )
第一节 城市电力负荷预测与计算
总体规划阶段 预测内容
全市及市区（或市中心）规划最大负荷(取决于总体 规划的范围)
全市及市区（或市中心）规划年总用电量 全市及市区（或市中心）居民生活及第一、二、三
产业各分项规划年用电量 市区及各分区规划负荷密度[kw/m2(kw2)]（比如广州
天河地区、区庄：5-6万kw/ha vs 芳村1万kw/ha ）
由2005年现值推出2010、2015、2020的用电量
第一节 城市电力负荷预测与计算
总体规划阶段 ①弹性系数法
E(mn) Em (1 X )n E(mn) Em (1 )n X
E(mn) 预测年份的用电量
X 电量弹性系数
Em 基准年份用电量
n 预测年限
工农业生产总值年增长率
分区面积应该照顾到城市电网结构形式，对特大城市，分 区面积一般不超过20平方公里
第一节 城市电力负荷预测与计算
二、城市电力负荷预测
用电量(kw.小时)：最大负荷(kw) X 最大利用小时 负荷密度：从用电最大负荷入手
在城市规划不同阶段其电力负荷的方法不同
总体规划 分区规划 控制性详细规划 修建性详细规划
