城市供电工程系统规划

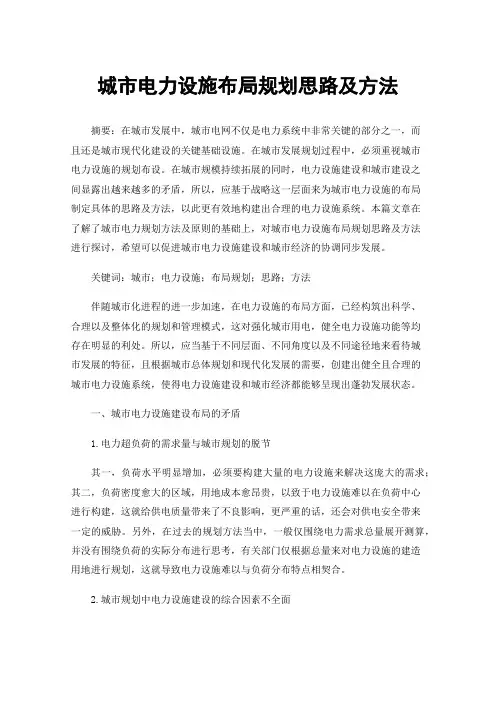

城市电力设施布局规划思路及方法摘要：在城市发展中，城市电网不仅是电力系统中非常关键的部分之一，而且还是城市现代化建设的关键基础设施。

在城市发展规划过程中，必须重视城市电力设施的规划布设。

在城市规模持续拓展的同时，电力设施建设和城市建设之间显露出越来越多的矛盾，所以，应基于战略这一层面来为城市电力设施的布局制定具体的思路及方法，以此更有效地构建出合理的电力设施系统。

本篇文章在了解了城市电力规划方法及原则的基础上，对城市电力设施布局规划思路及方法进行探讨，希望可以促进城市电力设施建设和城市经济的协调同步发展。

关键词：城市；电力设施；布局规划；思路；方法伴随城市化进程的进一步加速，在电力设施的布局方面，已经构筑出科学、合理以及整体化的规划和管理模式，这对强化城市用电，健全电力设施功能等均存在明显的利处。

所以，应当基于不同层面、不同角度以及不同途径地来看待城市发展的特征，且根据城市总体规划和现代化发展的需要，创建出健全且合理的城市电力设施系统，使得电力设施建设和城市经济都能够呈现出蓬勃发展状态。

一、城市电力设施建设布局的矛盾1.电力超负荷的需求量与城市规划的脱节其一，负荷水平明显增加，必须要构建大量的电力设施来解决这庞大的需求；其二，负荷密度愈大的区域，用地成本愈昂贵，以致于电力设施难以在负荷中心进行构建，这就给供电质量带来了不良影响，更严重的话，还会对供电安全带来一定的威胁。

另外，在过去的规划方法当中，一般仅围绕电力需求总量展开测算，并没有围绕负荷的实际分布进行思考，有关部门仅根据总量来对电力设施的建造用地进行规划，这就导致电力设施难以与负荷分布特点相契合。

2.城市规划中电力设施建设的综合因素不全面城市电力设施布局缺乏规范性与恰当性，这会引起高压配电网无法和中压网相匹配，进而会导致多种多样的问题出现，如变电站负荷难以实现均匀分布、供电品质低下、网络结构失衡等等。

最近几年开始，这种种问题在我国大中规模城市中显露得愈发明显，所以，处理这种种问题也显得尤为急切。

城市电力规划规范1 总则1．0．1 为更好地贯彻执行国家城市规划、电力、能源的有关法规和方针政策。

提高城市电力规划的科学性、合理性和经济性，确保规划编制质量，制定本规范。

1．0．2 本规范适用于城市规划的电力规划编制工作。

1．0．3 城市电力规划的主要内容应包括：预测城市电力负荷，确定城市供电电源、城市电网布局框架、城市重要电力设施和走廊的位置和用地。

1．0．4 城市电力规划应遵循远近结合、适度超前、合理布局、环境友好、资源节约和可持续发展的原则。

1．0．5 规划城市规划区内发电厂、变电站、开关站和电力线路等电力设施的地上、地下空间位置和用地时，应贯彻合理用地、节约用地的原则。

1．0．6 城市电力规划除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语2．0．1 城市用电负荷urban electricity load城市内或城市规划片区内，所有用电户在某一时刻实际耗用的有功功率的总和。

2．0．2 负荷同时率load coincidence factor在规定的时间段内，电力系统综合最高负荷与所属各个子地区(或各用户、各变电站)各自最高负荷之和的比值。

2．0．3 负荷密度load density表征负荷分布密集程度的量化参数，以每平方公里的平均用电功率计量。

2．0．4 城市供电电源urban power supply sources为城市提供电能来源的发电厂和接受市域外电力系统电能的电源变电站的总称。

2．0．5 城市发电厂urban power plant在市域范围内规划建设需要独立用地的各类发电设施。

2．0．6 城市变电站urban substation配置于城市区域中起变换电压、交换功率和汇集、分配电能的变电站及其配套设施。

2．0．7 城市电网urban power network城市区域内，为城市用户供电的各级电网的总称。

2．0．8 配电室distribution room主要为低压用户配送电能，设有中压配电进出线(可有少量出线)、配电变压器和低压配电装置，带有低压负荷的户内配电场所。

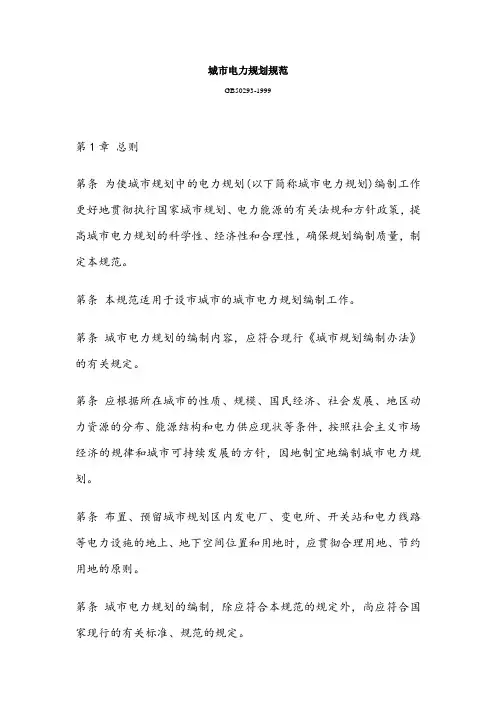

城市电力规划规范GB50293-1999第1章总则第条为使城市规划中的电力规划(以下简称城市电力规划)编制工作更好地贯彻执行国家城市规划、电力能源的有关法规和方针政策，提高城市电力规划的科学性、经济性和合理性，确保规划编制质量，制定本规范。

第条本规范适用于设市城市的城市电力规划编制工作。

第条城市电力规划的编制内容，应符合现行《城市规划编制办法》的有关规定。

第条应根据所在城市的性质、规模、国民经济、社会发展、地区动力资源的分布、能源结构和电力供应现状等条件，按照社会主义市场经济的规律和城市可持续发展的方针，因地制宜地编制城市电力规划。

第条布置、预留城市规划区内发电厂、变电所、开关站和电力线路等电力设施的地上、地下空间位置和用地时，应贯彻合理用地、节约用地的原则。

第条城市电力规划的编制，除应符合本规范的规定外，尚应符合国家现行的有关标准、规范的规定。

第2章术语第条城市用电负荷urban customrs' load为城市提供电能来源的发电厂和接受市域外电力系统电能的电源变电所总称。

第条城市供电电源urban power supply sources为城市提供电能来源的发电厂和接受市域外电力系统电能的电源变电所总称。

第条城市发电厂urban power plant在市域范围内规划建设的各类发电厂。

第条城市主力发电厂urban main forces power plant能提供城网基本负荷电能的发电厂。

第条城市电网(简称城网)urban electric power network为城市送电和配电的各级电压电力网的总称。

第条城市变电所urban substation城网中起变换电压，并起集中电力和分配电力作用的供电设施。

第条开关站(开闭所)switching station城网中起接受电力并分配电力作用的配电设施。

第条高压深入供电方式high voltege deepingtypes of electric power supply城网中66KV及以上电压的电源送电线路及变电所深入市中心高负荷密度区布置，就近供应电能的方式。

第1篇一、前言随着我国经济的快速发展，基础设施建设规模不断扩大，电力供应在工程建设中发挥着至关重要的作用。

为了确保工程建设顺利进行，提高施工效率，降低施工成本，本文将对工程施工供电规划进行探讨。

二、供电规划原则1. 安全可靠：供电系统应满足工程建设过程中各项安全要求，确保施工人员生命财产安全。

2. 经济合理：在满足工程需求的前提下，充分考虑投资、运行和维护成本，实现经济效益最大化。

3. 先进适用：采用先进、成熟的供电技术，提高供电质量和可靠性。

4. 持续发展：遵循可持续发展的原则，注重环境保护和资源节约。

三、供电规划内容1. 供电电源选择根据工程规模、地理位置、供电条件等因素，合理选择供电电源。

可选用以下几种方式：（1）接入国家电网：优先接入国家电网，利用其完善的供电网络。

（2）自备电厂：在远离国家电网或供电条件较差的地区，可建设自备电厂。

（3）分布式电源：采用太阳能、风能等可再生能源，实现绿色、清洁供电。

2. 供电线路规划（1）线路走向：根据工程布局，合理规划供电线路走向，确保线路安全、可靠、经济。

（2）线路截面：根据负荷需求，合理选择线路截面，满足工程供电需求。

（3）线路敷设：采用电缆、架空线路等敷设方式，确保线路安全、美观。

3. 变电站规划（1）变电站规模：根据工程规模、负荷需求等因素，合理确定变电站规模。

（2）变电站位置：充分考虑施工区域、周边环境等因素，选择合适的变电站位置。

（3）变电站设备：选用先进、可靠的变电站设备，提高供电质量。

4. 供电设备选型（1）变压器：根据负荷需求，选择合适容量的变压器。

（2）配电柜：选用符合国家标准、性能优良的配电柜。

（3）电缆：根据电压等级、敷设方式等因素，选择合适型号的电缆。

5. 供电系统保护（1）过载保护：设置过载保护装置，防止设备过载损坏。

（2）短路保护：设置短路保护装置，防止短路故障。

（3）接地保护：设置接地保护装置，确保人身安全。

四、结语工程施工供电规划是确保工程建设顺利进行的重要环节。

第一章绪论1、九大系统：城市交通工程系统、城市给水工程系统、城市排水工程系统、城市供电工程系统、城市燃气工程系统、城市供热工程系统、城市通信工程系统、城市环境卫生工程系统、城市防灾工程系统。

2、城市工程系统的相互作用（看书P7）城市道路是联系各项工程设施的纽带，是城市给水、排水、供电、燃气、供热、通信等工程管线敷设的载体。

此外，城市道路的路幅宽度、横断面形式等除了满足交通需求.外，还要满足各种工程管线水平敷设的安全距离，防灾疏散的安全距离等要求。

除城市交通工程系统外，其他的各城市专业工程系统之间存在着彼此相吸与相斥关系。

也就是说，既要保证本系统工程管线在道路路段上和道路交叉口处的连接，又要保证各种工程管线在路段和交叉口处的水平交叉时，能在竖向方面通过。

3、城市工程系统规划的总体任务:是根据城市经济社会发展目标，结合本城市实际情况，合理确定规划期内各项工程系统的设施规模、容量，科学布局各项设施;制定相应的建设策略和措施。

（1）城市给水工程系统规划的主要任务根据城市和区域水资源的状况，最大限度地保护和合理利用水资源，合理选择水源，进行城市水源规划和水资源利用平衡工作;确定城市自来水厂等给水设施的规模、容量;科学布局给水设施和各级给水管网系统，满足用户对水质、水量、水压等要求;制定水源和水资源的保护措施。

（2）城市排水工程系统规划的主要任务根据城市自然环境和用水状况，合理确定规划期内防水处理量，污水处理设施的规模与容量，降水排放设施的规模与容量;科学布局污水处理厂(站)等各种污水处理与收集设施、排涝泵站等雨水排放设施以及各级污水管网;制定水环境保护、污水利用等对策与措施。

（3）城市供电工程系统规划的主要任务结合城市和区域电力资源状况，合理确定规划期内的城市用电标准预测，用电负荷，进行城市电源规划;确定城市输设施的规模、容量以及电压等级;科学布局变电所(站)等变配电设施和输配电网络、;制定各类供电设施和电力线路的保护措施。

城市配电网规划概述1、城市配电网规划的概念城市配电网规划是指在分析和研究未来负荷增长情况以及城市配电网现状的基础上，设计一套系统扩建和改造的计划。

在尽可能满足未来用户容量和电能质量的情况下，对可能的各种接线形式、不同的线路数和不同的导线截面，以运行经济性为指标，选择最优或次优方案作为规划改造方案，使电力公司及其有关部门获得最大利益的过程。

2、城市配电网规划的内容和目标城市配电网规划主要内容大体相同，主要包括：(1)分析电网布局与负荷分布的现状，明确以下问题：1)供电能力能否满足现有负荷的需要及其可能适应负荷增长的程度；2)供电可靠性，电压合格率，线损等技术指标；3)供电设备更新的必要性和可靠性；4)制定合理的目标。

(2)供电分区分层的划分。

(3)负荷预测。

(4)确定规划各期的目标及电网结构原则和供电设备的标准化，包括中、低压配电网的改造原则。

(5)进行有功、无功电力平衡。

(6)分期对城市电网结构进行整体规划。

(7)估算各规划实现后的经济效益和扩大供电能力以取得的社会经济效益。

(8)编写规划说明书及绘出各规划期末的城网规划地理位置结构图(包括现状接线图)。

配电网规划的目标：为城市经济发展和人民生产生活提供可靠、优质的电能；通过电网改造和扩建优化配电网络结构，以保障电网安全运行、降低电能损耗、提高供电可靠性，适应社会发展和人民生活对电力的需求；促使配电网各项指标达到国电公司一流供电企业的标准，为国家和电力企业带来经济效益和社会效益。

3、配电网规划的特点复杂性：涉及内容多，需要考虑的因素多，而且难以定量化和确定化，配电网规模日益庞大。

离散性：线路都按整数回路架设，所以规划决策的取值必须是离散的、或整数的。

动态性：网架规划不仅要满足规划年限内经济、技术等性能指标要求，而且要考虑到网络的发展以及今后网络性能指标的实现问题。

非线性：线路功率、缺电损失、网损等费用与线路电气参数之间的关系是非线性的。

多目标性：规划方案不仅要满足经济、技术上的要求，还必须考虑社会、政治和环境因素，这些因素常常是相互冲突和矛盾的。

供电线路工程建设方案范文一、项目背景随着城市化进程不断加快，人口不断增加，工业、商业、生活用电需求不断增加，对原有供电线路设施的容量和质量提出了更高要求。

为满足城市电力发展需求，提高供电质量，提升供电水平，寻求更加安全、稳定的供电环境，本项目特拟对某城市的供电线路进行改造和升级。

二、项目概况1. 项目名称供电线路改造和升级工程2. 项目地点本项目位于某城市的供电线路系统中，主要包括城市主干道和重要交通干道的供电线路。

3. 项目内容本项目主要包括对城市主要供电线路设施的改造和升级，包括线路改造、设备升级和配套建设。

其中，线路改造主要针对老化、损坏的线路设施进行更换；设备升级主要是对供电设备进行更新、升级以提高供电线路的容量和质量；配套建设则是对线路设施的通风、防盗和维护通道等方面进行规划和建设。

三、项目建设规模本项目主要涉及城市主要供电线路设施的改造和升级工程，总线路长度约为100公里，涉及供电设备约100台，相应的配套建设也将进行规划和建设。

四、项目建设内容1. 线路改造对于老化、损坏的供电线路设施进行更换，采用新型材料和工艺进行施工，确保新线路的质量和稳定性。

同时，对线路敷设路径进行规划和优化，保证线路设施的安全可靠。

2. 设备升级对供电设备进行全面更新和升级，包括变压器、开关设备、配电设备等。

采用先进的技术和设备，提高供电线路的容量和质量，保证供电设备的稳定运行。

3. 配套建设对线路设施的通风、防盗和维护通道等方面进行规划和建设，确保线路设施的完善以及安全运行。

五、项目建设进度安排1. 前期准备阶段开展项目前期的调研和规划，确定建设方案和施工计划，完成相关手续和资金准备工作。

2. 设备采购和施工准备阶段采购所需设备和材料，组织施工队伍，做好施工准备工作。

3. 施工阶段按照施工计划进行设备安装和线路改造工作，确保施工质量和安全。

4. 竣工验收阶段完成施工任务后进行竣工验收，确保工程质量和功能完善。

知识点一：城市电源第三章城市供电工程规划第一节城市供电系统可分为城市发电厂和接受市域外电力系统电能的电源变电所（站）两类。

发电厂有火力发电厂、水力发电厂、风力发电厂、太阳能发电厂、地热发电厂和原子能发电厂等。

目前，我国作为城市电源的发电厂以火电厂、水电厂为主，并正在发展核电厂。

知识点二：送电网送电网包括与城网有关的220kV 送电线路和220kV 变电所（站）。

一般至少应有两个向城网直接供电的电源点，大城市应实现多电源供电方式。

当送电网网中任一条送电线路，或一台主变压器，或地区发电厂内一台最大机组因计划检修或事故时，应能保持向所有用户正常供电。

220kV 变电所（站）一般有两回电源进线、两台主变压器。

若只有一回路电源和一台主变压器的，应在低压侧加强与外来电源的联络。

城网电源点布置应尽量接近负荷中心。

知识点三：配电网1．高压配电网包括110、63、35kV 的线路和变电所（站），应能接受电源点的全部容量，并能满足供应110、63、35kV 变电所（站）的全部负荷。

2．中、低压配电网中、低压配电网包括10kV 线路配电所、开闭所和380/220V 线路，其中，低压配电网的规划设计中应包括路灯照明的改进和发展部分。

【例题】送电网包括与城网有关的220kV 送电线路和220kV 变电所（站）。

A.110kV 送电线路B.110kV 变电所（站）C.220kV 送电线路D.220kV 变电所（站）E.35kV 送电线路【答案】CD第二节城市供电工程规划的主要任务和主要内容知识点一：主要任务结合城市和区域电力资源状况，合理确定规划期内的城市用电量、用电负荷，进行城市电源规划；确定城市输，配电设施的规模、容量以及电压等级；科学布局变电所（站）等变配电设施和输配电网络；指定各类供电设施和电力线路的保护措施。

知识点二：主要内容1．城市总体规划阶段1）预测城市规划目标年的用电负荷水平；2）预测市域和市区（或市中心区）规划用电负荷；3）电力平衡；4）确定城市供电电源种类和布局；5）确定城网供电电压等级和层次；6）确定城网中的主网布局及其变电所（站）容量、数量；7）确定35kV 及以上高压送、配电线路走向及其防护范围；8）提出城市规划区内的重大电力设施近期建设项目及进度安排；9）绘制市域和市区（或市中心区）电力总体规划图；10）编写电力总体规划说明书。

城市电力规划规范GB50293-1999第 1 章总则第条为使城市规划中的电力规划(以下简称城市电力规划)编制工作更好地贯彻履行国家城市规划、电力能源的相关法例和目标政策，提升城市电力规划的科学性、经济性和合理性，保证规划编制质量，拟订本规范。

第条本规范合用于设市城市的城市电力规划编制工作。

第条城市电力规划的编制内容，应吻合现行《城市规划编制方法》的相关规定。

第条应依据所在城市的性质、规模、公民经济、社会发展、地域动力资源的散布、能源结构和电力供给现状等条件，依照社会主义市场经济的规律和城市可连续发展的目标，就地取材地编制城市电力规划。

第条部署、预留城市规划区内发电厂、变电所、开关站和电力线路等电力设备的地上、地下空间地点和用地时，应贯彻合理用地、节俭用地的原则。

第条城市电力规划的编制，除应吻合本规范的规定外，尚应吻合国家现行的相关标准、规范的规定。

第 2 章术语第条城市用电负荷urban customrs' load为城市供给电能根源的发电厂和接受市域外电力系统电能的电源变电所总称。

第条城市供电电源urban power supply sources为城市供给电能根源的发电厂和接受市域外电力系统电能的电源变电所总称。

第条城市发电厂urban power plant在市域范围内规划建设的各种发电厂。

第条城市主力发电厂urban main forces power plant能供给城网基本负荷电能的发电厂。

第条城市电网(简称城网)urban electric power network为城市送电和配电的各级电压电力网的总称。

第条城市变电所urban substation城网中起变换电压，并起集中电力和分派电力作用的供电设备。

第条开关站(开闭所)switching station城网中起接受电力并分派电力作用的配电设备。

第条高压深入供电方式high voltege deepingtypes of electric power supply城网中 66KV 及以上电压的电源送电线路及变电所深入市中心高负荷密度区部署，就近供给电能的方式。

第一节城市工程系统规划的范畴城市工程系统在这门课中又称为城市基础设施，既为物质生产又为人民生活提供一般条件的公共设施，是城市赖以生存和发展的基础，主要包括六大工程系统：交通，水，能源，通信，环境，防灾。

一、城市工程系统的构成与功能（一）城市交通工程系统构成与功能1．城市航空交通工程系统2．城市水运交通工程系统3．城市轨道交通工程系统4．城市道路交通工程系统（二）城市给水工程系统构成与功能1．城市取水工程2．净水工程3．输配水工程（三）城市排水工程系统构成与功能1．城市雨水排放工程2．城市污水处理与排放工程（四）城市供电工程系统构成与功能1．城市电源工程2．城市输配电网络工程（五）城市燃气工程系统构成与功能1．城市燃气气源工程2．燃气储气工程3．燃气输配气管网工程六）城市供热系统构成与功能1．供热热源工程2．供热管网工程（七）城市通信工程系统构成与功能1．城市邮政系统2．城市电信系统3．城市广播系统4．城市电视系统（八）城市环境卫生工程系统的构成与功能1．城市环境卫生工程设施2．城市环境卫生公共设施3．城市环境卫生管理设施（九）城市防灾工程系统的构成与功能1．城市消防工程系统2．城市防洪（潮、汛）工程系统3．城市抗震工程系统4．城市人民防空袭工程系统（简称人防工程系统）5．城市抗灾生命线系统二、城市工程系统的相互关系（一）城市工程系统与城市建设的关系各专业工程系统是城市建设的主体部分，是城市经济和社会发展的支撑体系，其完备程度直接影响城市生活生产各项活动的开展。

滞后或配置不合理的基础设施将严重阻碍城市的发展；适度超前配置合理的城市基础设施不仅能满足城市各项活动的要求，而且有利于带动城市建设和城市经济的发展，保障城市健康持续发展。

（二）城市工程系统的相互关系1．城市交通工程系统与其他工程系统的关系1）交通系统为城市各专业工程系统的建设提供各种设备、材料等物质运输条件。

2）城市道路是联系各项工程设施的纽带，是城市其他工程设施管线敷设的载体。

城市电力规划规范GB50293-1999第1章总则第1.0.1条为使城市规划中的电力规划(以下简称城市电力规划)编制工作更好地贯彻执行国家城市规划、电力能源的有关法规和方针政策，提高城市电力规划的科学性、经济性和合理性，确保规划编制质量，制定本规范。

第1.0.2条本规范适用于设市城市的城市电力规划编制工作。

第1.0.3条城市电力规划的编制内容，应符合现行《城市规划编制办法》的有关规定。

第1.0.4条应根据所在城市的性质、规模、国民经济、社会发展、地区动力资源的分布、能源结构和电力供应现状等条件，按照社会主义市场经济的规律和城市可持续发展的方针，因地制宜地编制城市电力规划。

第1.0.5条布置、预留城市规划区内发电厂、变电所、开关站和电力线路等电力设施的地上、地下空间位置和用地时，应贯彻合理用地、节约用地的原则。

第1.0.6条城市电力规划的编制，除应符合本规范的规定外，尚应符合国家现行的有关标准、规范的规定。

第2章术语第2.0.1条城市用电负荷urban customrs' load为城市提供电能来源的发电厂和接受市域外电力系统电能的电源变电所总称。

第2.0.2条城市供电电源urban power supply sources为城市提供电能来源的发电厂和接受市域外电力系统电能的电源变电所总称。

第2.0.3条城市发电厂urban power plant在市域范围内规划建设的各类发电厂。

第2.0.4条城市主力发电厂urban main forces power plant能提供城网基本负荷电能的发电厂。

第2.0.5条城市电网(简称城网)urban electric power network为城市送电和配电的各级电压电力网的总称。

第2.0.6条城市变电所urban substation城网中起变换电压，并起集中电力和分配电力作用的供电设施。

第2.0.7条开关站(开闭所)switching station城网中起接受电力并分配电力作用的配电设施。

供电工程规划建议与优化措施随着社会的不断发展和人们生活水平的提高，对电力供应的需求也越来越大。

供电工程规划和优化成为重要的任务，以确保电力供应的可靠性和稳定性。

本文将探讨供电工程规划的一些建议以及优化措施。

一、供电工程规划建议1. 考虑用电负荷预测在进行供电工程规划时，首先需要进行用电负荷预测。

通过对未来一段时间内的用电负荷进行科学、准确的预测，可以为供电工程规划提供数据支持，以确保供电系统的可靠性和经济性。

2. 合理布置供电设备供电工程规划时应合理布置供电设备，包括变电站、配电设备等。

合理的布置可以减少电能传输损耗，并提高供电系统的供电能力和稳定性。

3. 建立备用电源为了保证供电系统的可靠性，供电工程规划中应考虑建立备用电源。

备用电源可以在主电源故障或其他突发情况下提供持续的电力供应，确保用户的正常用电。

4. 采用先进的供电技术供电工程规划时应采用先进的供电技术，例如智能配电网技术、光伏发电技术等。

这些技术可以提高供电系统的效率和可靠性，减少能源消耗和环境污染。

二、供电工程优化措施1. 加强供电系统监控通过加强对供电系统的监控，及时发现和排除潜在故障和问题，可以提高供电系统的稳定性和可靠性。

监控可以通过人工巡检、远程监控等方式进行。

2. 定时维护和检修定时维护和检修供电设备是保持供电系统正常运行的重要手段。

定期进行设备维护和检修，可以及时发现和解决设备问题，提高供电系统的可靠性和使用寿命。

3. 优化电力资源分配对于供电系统中的电力资源，应进行合理分配和利用。

通过优化电力资源的分配，可以提高供电系统的效率，减少能源浪费，并且满足用户的用电需求。

4. 加强安全措施供电工程优化中，安全问题是非常重要的。

加强供电系统的安全措施，包括防雷、防电击、防火等，可以保护设备的安全运行，确保供电系统的稳定性和可靠性。

5. 推广节能和新能源利用在供电工程的优化中，应推广节能和新能源利用。

通过采用节能措施和开发利用新能源，可以减少对传统能源的需求，降低能源消耗和环境污染。
