设计院中央空调设计选型计算表

负荷计算1.空调面积：建筑物内消耗空调冷、热量的区域面积2.冷负荷：维持一定室内热湿环境所需要的在单位时间内从室内除去的热量。

3.热负荷：维持一定室内热湿环境所需要的在单位时间内向室内加入的热量。

4.室内空气计算参数：①人体热平衡和热舒适参数②室内空气温湿度计算参数。

5室外空气计算参数：①室外空气温湿度的变化规律②夏季空调室外空气计算参数③冬季空调室外空气计算参数。

6.舒适空调功能性房间：冬季20 ℃，相对湿度50%；夏季26 ℃，相对湿度60%。

7.工艺性空调：①降温性空调：有范围，无精度②恒温恒湿空调：对基数和精度都有严格要求③净化空调：温湿度有一定要求，空气含尘大小和数量有要求☆室内温湿度设计参数的确定，除了要考虑室内参数综合作用下的舒适条件外，还应依据室外气温、经济条件和节能要求进行综合考虑。

8.室外温度变化规律：室外空气温度在一昼夜内的波动称为气温的日变化（或日较差）。

气温一般在凌晨4 ～ 5点钟最低,随着太阳的逐渐升高，地面获得的太阳辐射热量逐渐增多，到下午2～3点钟，达到全天的最高值。

在一段时间（比如一个月）内，可以认为气温的日变化是以24小时为周期的周期性波动。

9.冷负荷：外部因素负荷①围护结构负荷②新风负荷内部负荷①人员负荷②照明负荷③设备负荷10.热负荷：①生活热水热负荷②新风热负荷③围护结构热负荷11.围护结构负荷——用鸿采业计算围护软件进行计算，一般节能建筑可按空调面积进行估算；新风负荷——即新风热交换散热；人员负荷——人体散热量×人数；照明负荷——单位面积安装功率×空调面积；设备负荷——即单位面积安装功率×空调面积。

12．围护结构传热：①外墙、屋顶传热量②外窗传热③缝隙渗入冷空气④外门开启侵入⑤太阳辐射。

13．新风常用估算方式：①人员新风量法②换气次数法14. 某高级多功能厅，设计最多容纳人数为200人，使用时间为3h,假设平均在室人数为120人，则其所需新风量应如何计算。

中央空调设计估算一、家用中央空调（一）常用算法在空调制冷量的匹数（PH）计算是以大卡或瓦（W）来计算的，1PH=2000大卡，即1PH=2324W。

日常生活中以2500W为标准1PH 来计算。

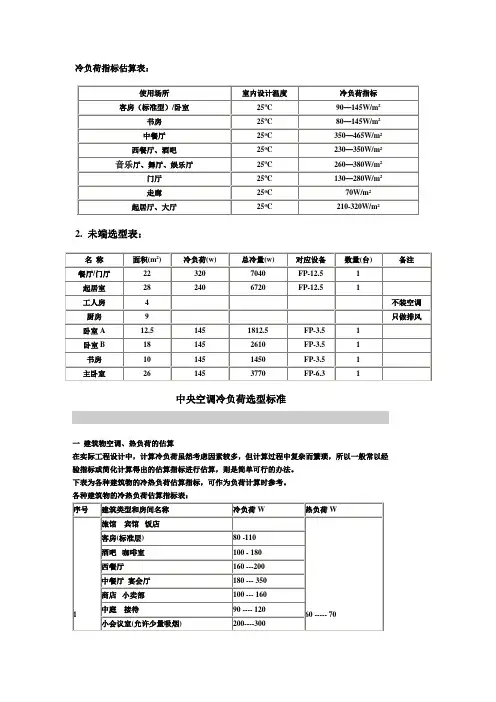

空调冷负荷估算表选用空调时按面积来估算，同时要考虑您所居住房间的朝向、窗门的大小、夏季阳光的照射量和当地的温湿度高低在相应的基础上略加大或减少。

（二）变容量算法主要为别墅、大型房间或办公用，可按：普通环境50W/m3，恶劣环境70W /m3。

二、中央空调（一）新风量新风计算标准：公共区为三中选一最大，通常为屏蔽门漏风量最大。

车站公共区空调季节小新风运行时取下面三者最大值：每计算人员按20m3/人·h计；新风量不小于系统总送风量的15％；屏蔽门漏风量。

（二）通风空调设备通风空调可以估算的主要设备为主机、冷却水泵、冷冻水泵和冷却塔，空调器因为涉及热湿转换，没有明显的估算数据关系。

一般常用浩辰或红叶软件计算。

通风空调系统的设备在利用设计计算值选型时，制冷机的冷量、空调器的冷量和风压、水泵的水流量和扬程、风机的风量和风压等均应考虑一定的安全系数。

图纸中表示最终的设备选型参数（风量、冷量、全压、扬程、流量等）空调器设备选型冷量=计算冷量*1.1空调器设备选型风量=计算风量*1.05制冷机的冷量=计算冷量水泵的设备选型流量=计算流量（并联工况应考虑流量折减）水泵的设备选型扬程=计算扬程*1.05风机的设备选型风量=计算风量*1.05风机的设备选型全压=计算全压*1.1（三）冷水机组主机冷量-冷冻水流量-冷却水流量关系如下：冷冻水流量＝主机冷量*4.187/（温差）*3.6（单位为m3/h）冷却水流量＝冷冻水流量*1.25（单位为m3/h）冷却塔流量＝冷却水流量*1.1～1.25常规说来，冷却塔选型大有利于热量传递例：主机冷量为1290KW,根据估算冷冻水流量为222m3/h，冷却水流量为277m3/h，冷却塔流量为300m3/h。

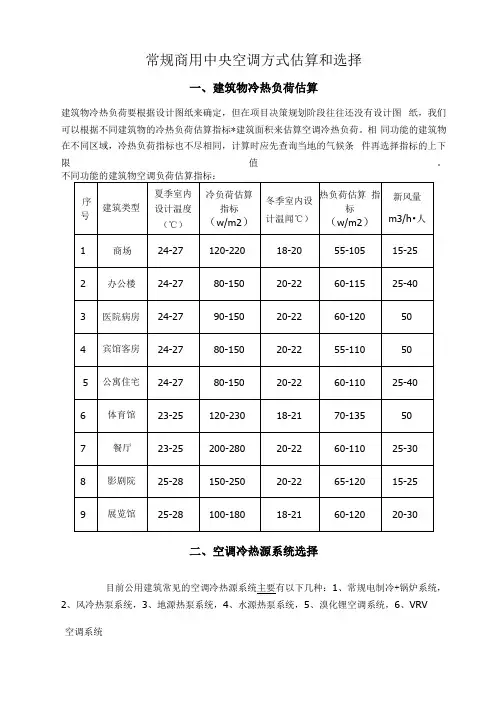

常规商用中央空调方式估算和选择一、建筑物冷热负荷估算建筑物冷热负荷要根据设计图纸来确定，但在项目决策规划阶段往往还没有设计图纸，我们可以根据不同建筑物的冷热负荷估算指标*建筑面积来估算空调冷热负荷。

相同功能的建筑物在不同区域，冷热负荷指标也不尽相同，计算时应先查询当地的气候条件再选择指标的上下限值。

不同功能的建筑物空调负荷估算指标：二、空调冷热源系统选择目前公用建筑常见的空调冷热源系统主要有以下几种：1、常规电制冷+锅炉系统，2、风冷热泵系统，3、地源热泵系统，4、水源热泵系统，5、溴化锂空调系统，6、VRV空调系统（一）常规电制冷+锅炉系统系统的主要设备有：制冷机组，冷却塔、循环水泵、板式换热器、锅炉。

夏季制冷由制冷机组、冷却塔、循环水泵组成的空调系统实现；冬季采暖由锅炉、板式换热器、循环水泵组成的锅炉系统实现。

系统特点和应用条件：1、系统简单稳定，适用大部分大中型公用建筑。

整体效率一般，制冷时设备性能系数约4.0-5.0，制热时设备性能系数约0.9；2、需要有专门的机房安装设备，机房约占建筑物总面积的1%-1.4%；3、需要有冷却塔安放位置，通常安装在裙楼屋顶或主楼屋顶；4、需要提供专门的配电容量，每1000kw制冷量需要330kw以上的电负荷，该负荷包括主机、冷却塔、循环泵等，不包括末端用电。

以杭州地区为例，采用该系统投资额和运行费测算：（二）风冷热泵系统系统的主要设备有：风冷热泵机组、循环水泵。

夏季制冷和冬季制热均由风冷热泵机组和循环水泵实现，属于一机多用。

系统特点和应用条件：1、系统简单，适用小型公用建筑；整体效率较低，制冷时设备性能系数约2.8-3.5，制热时设备性能系数约2.0-3.0；2、没有冷却塔，也不需要有专门的机房安装设备，可以利用建筑物屋顶或周边空地安装主机，这是该系统最大的优势，当建筑物无法提供机房时可以考虑采用该系统；3、需要提供专门的配电容量，每1000kw制冷量需要450kw以上的电负荷，该负荷包括主机、循环泵等，不包括末端用电。

空调冷负荷概算表简介空调冷负荷概算表是用于估计建筑物或特定区域所需的空调制冷能力的工具。

通过计算各种因素，如建筑物尺寸、材料、热量流入和流出等，可以确定所需的制冷负荷，并选择适当的空调设备。

目的空调冷负荷概算表的主要目的是帮助设计师、工程师和其他相关人员在规划和设计建筑物时，合理地估计空调系统所需的制冷能力。

通过使用该表格，可以更好地选择适当容量的空调设备，提高系统性能并降低能源消耗。

内容下面是一个示例的空调冷负荷概算表：序号房间名称面积（平方米）层数建筑材料外墙导热系数（W/m²·K）外墙面积（平方米）内墙导热系数（W/m²·K）内墙面积（平方米）屋顶导热系数（W/m²·K）屋顶面积（平方米）窗户面积（平方米）窗户透光率窗户方向需要制冷能力（千瓦）1 卧室20 1 砖墙1.5 30 0.8 15 1.2 25 5 0.6北2 客厅40 混凝土…在上表中，我们列出了每个房间的相关信息，包括房间名称、面积、层数、建筑材料等。

根据建筑物的结构和特性，我们可以计算出外墙、内墙、屋顶和窗户的导热系数和面积。

窗户透光率表示窗户的能量传递效率。

最后一列是需要制冷能力，通过计算各个房间的热量流入和流出，可以得到每个房间所需的制冷能力。

这个值将根据具体情况进行调整，以确保系统能够满足需求。

使用方法使用空调冷负荷概算表进行计算的步骤如下：1.填写房间的基本信息，包括名称、面积、层数和建筑材料等。

2.根据建筑物的结构和特性，计算出外墙、内墙、屋顶和窗户的导热系数和面积。

3.根据窗户的透光率和方向，计算出窗户的热量流入。

4.根据建筑物内外温度差异，计算出热量流出。

5.计算每个房间的需要制冷能力，将结果填入表格中。

注意事项在使用空调冷负荷概算表时，需要注意以下几点：•确保填写准确的建筑信息，包括面积、材料等。

这些信息对于计算制冷能力非常重要。

•对于复杂的建筑结构或特殊情况，可能需要专业工程师进行更详细的分析和计算。
