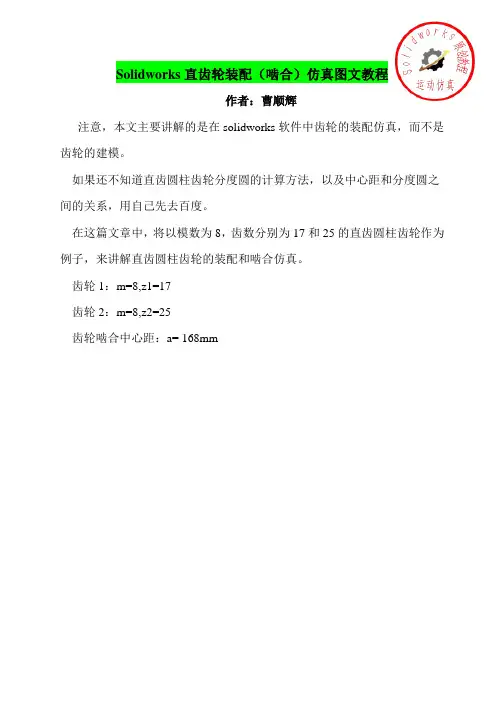

Solidworks直齿轮装配（啮合）仿真图文教程作者：曹顺辉注意，本文主要讲解的是在solidworks软件中齿轮的装配仿真，而不是齿轮的建模。

如果还不知道直齿圆柱齿轮分度圆的计算方法，以及中心距和分度圆之间的关系，用自己先去百度。

在这篇文章中，将以模数为8，齿数分别为17和25的直齿圆柱齿轮作为例子，来讲解直齿圆柱齿轮的装配和啮合仿真。

齿轮1：m=8,z1=17齿轮2：m=8,z2=25齿轮啮合中心距：a= 168mm第一步：齿轮建模在这里我将用一个插件来生成所需要的齿轮,现在市面上solidworks各种插件非常多，对于日常的设计工作，要学会充分利用这些插件，来提高我们的设计效率，没有必要自己去手动绘制一个齿轮。

但是对于初学者来说，学习齿轮的建模还是非常有必要的，可以从中学到很多，建模的方法及思路。

图1 插件界面图2 插件界面生成的齿轮如图3、4所示：图3图4第2步：安装底座建模这里说的安装底座是指固定齿轮的一个简化结构,该结构包含安装齿轮的轴，在此要注意，两个轴之间的中心距离一定要符合齿轮啮合的基本要求。

安装底座的详细建模过程，在此不再啰嗦，结果如图所示：图5第三步：在齿轮上草绘分度圆这一步比较关键~~~~,3.1、打开齿轮1零件图，选择工具栏“草图绘制”命令。

选择如图所示的平面为草绘平面。

图63.2、选择草绘工具栏中的“圆”工具，绘制如图7所示的图形。

（即齿轮1的分度圆）图73.3、按照同样的步骤，在齿轮2上绘制分度圆，结果如图8所示：图8第四步：装配齿轮4.1、将齿轮1、齿轮2以及安装底座装配在一起,在装配时要注意,将齿轮上有分度圆的一面全部朝上，便于后边的调整，结果如图9所示：图94.2、调整齿轮的位置。

从图9中我们可以看到,两个齿轮处于初始位置时，它们之间的轮齿有严重的干涉现象，在这里需要用鼠标转动其中的一个齿轮，将其位置调整到两个齿轮近似啮合的位置，结果如图10所示：图94.3、设置配合关系。

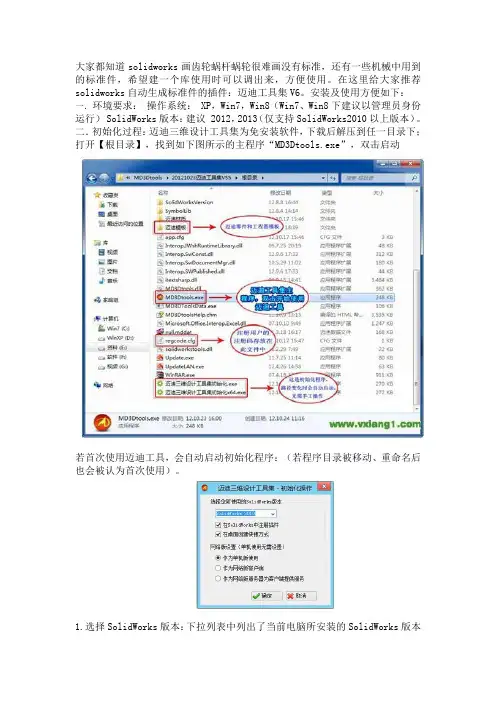

大家都知道solidworks画齿轮蜗杆蜗轮很难画没有标准，还有一些机械中用到的标准件，希望建一个库使用时可以调出来，方便使用。

在这里给大家推荐solidworks自动生成标准件的插件：迈迪工具集V6。

安装及使用方便如下：一．环境要求：操作系统： XP，Win7，Win8（Win7、Win8下建议以管理员身份运行） SolidWorks版本：建议 2012，2013（仅支持SolidWorks2010以上版本）。

二．初始化过程：迈迪三维设计工具集为免安装软件，下载后解压到任一目录下；打开【根目录】，找到如下图所示的主程序“MD3Dtools.exe”，双击启动若首次使用迈迪工具，会自动启动初始化程序：（若程序目录被移动、重命名后也会被认为首次使用）。

1.选择SolidWorks版本：下拉列表中列出了当前电脑所安装的SolidWorks版本（不支持2010以下版本），选择正在使用的版本。

2.在SolidWorks中注册插件：选中后打开SolidWorks会存在迈迪插件。

3.网络版设置：设置是否在企业内网中共享模型库。

作为单机版使用：不使用局域网的功能，但仍然可以使用在线配件库，以及在线更新。

建议个人用户选此项。

作为内网客户端：需要首先在企业内网中配置一台迈迪工具集服务器。

请参考相关帮助。

作为内网服务器：配置当前电脑为内网中的迈迪工具集服务器，详细设置方法请参考相关帮助。

设置完成后，单击【确定】进入下一步。

提示将插件注册文件加入到注册表中：单击【是】注册迈迪插件。

【注意】：如果没有弹出上面的注册提示窗口，说明您的系统打开注册表文件（.reg）的方式不是“注册表编辑器”，需要手工将文件【根目录\迈迪插件注册文件.reg】用注册表编辑器打开，才能在SolidWorks中注册插件（如下图所示）首次使用迈迪工具，会提示启动SolidWorks。

【注意】：一定要等到SolidWorks完全启动后单击“确定”按钮继续执行，否则可能会启动两个SolidWorks。

1.先安装geartrax2011install。

点setup继续
Change directory为修改安装路径，点那个箭头位置的电脑图标开始安装。

2.安装完成后复制压缩包中的GearTrax2011到安装目录覆盖，就可以完成破解与汉化。

3.使用说明。

以083，16齿的链轮为例
点击箭头位置的文字show可以显示示意图，Hide隐藏示意图。

选择链条编号，齿数，排数。

点键槽，
再点链轮，在示意图中就可以看到大概的尺寸。

符合要求以后点击建，就自动在solidworks 里面创建3D 模型。

不用再像以前的版本要改solidworks 的语言环境。

1.不用键槽
时选None 。

2.需要键槽
根据需要选
正方形还是
矩形。

此处为柄的外径 此处为柄宽度
此处为内孔直径。

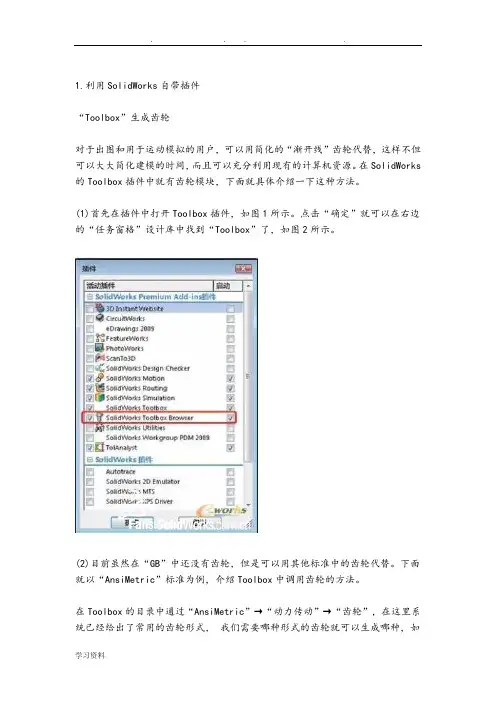

1.利用SolidWorks自带插件“Toolbox”生成齿轮对于出图和用于运动模拟的用户，可以用简化的“渐开线”齿轮代替，这样不但可以大大简化建模的时间，而且可以充分利用现有的计算机资源。

在SolidWorks 的Toolbox插件中就有齿轮模块，下面就具体介绍一下这种方法。

(1)首先在插件中打开Toolbox插件，如图1所示。

点击“确定”就可以在右边的“任务窗格”设计库中找到“Toolbox”了，如图2所示。

(2)目前虽然在“GB”中还没有齿轮，但是可以用其他标准中的齿轮代替。

下面就以“AnsiMetric”标准为例，介绍Toolbox中调用齿轮的方法。

在Toolbox的目录中通过“AnsiMetric”→“动力传动”→“齿轮”，在这里系统已经给出了常用的齿轮形式，我们需要哪种形式的齿轮就可以生成哪种，如圆柱直齿轮，这里翻译成了“正齿轮”。

具体参数设置，如图3所示。

(3)通过一系列的设置，我们就可以得到想要的齿轮了，如果还达不到自己的要求，就可以在现有的齿轮基础上进行修改。

如要孔板形式的齿轮，就可以用一个“旋转切除”命令和一个“拉伸切除”命令完成。

具体操作如图4所示。

接着再添加几个孔，如图5所示。

(4)这样这个齿轮就差不多完成了，如果用户齿轮有其他的形式，当然可以自己再做进一步的修改。

修改完以后就可以保存了。

注意这里建议用“另存为”，因为直接点击保存，系统会自动保存到Toolbox配置的路径中去，那就会添加不必要的麻烦。

当然如果就想保存到Toolbox的配置路径，那么就直接保存即可。

Toolbox的配置路径更改有很多方法，如可以在“选项”→“异型孔向导/Toolbox”→“配置”，也可以在菜单中找到，还可以在“设计窗格”→“设计库”→“预览里点击右键”找到。

打开以后就能进入Toolbox配置的欢迎界面，如图6所示。

这里直接点击“3.定义用户设定”，就切换到了用户设定界面，如图7所示。

这里可以直接选择“生成零件”，然后在“在此文件夹生成零件：”选择保存的路径，最后保存退出就可以了。
