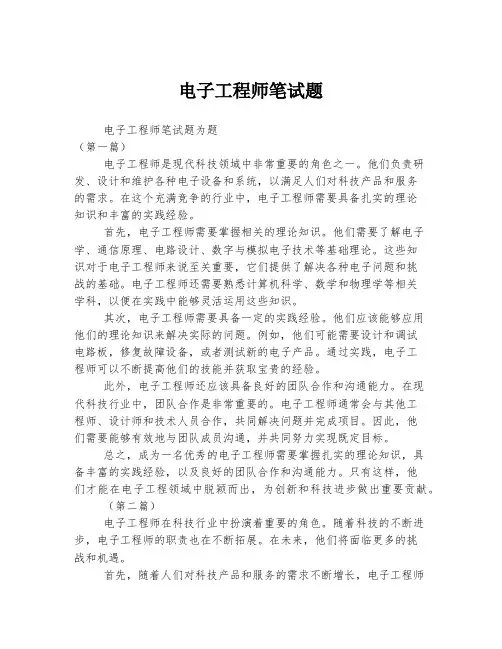

电子工程师笔试题电子工程师笔试题为题（第一篇）电子工程师是现代科技领域中非常重要的角色之一。

他们负责研发、设计和维护各种电子设备和系统，以满足人们对科技产品和服务的需求。

在这个充满竞争的行业中，电子工程师需要具备扎实的理论知识和丰富的实践经验。

首先，电子工程师需要掌握相关的理论知识。

他们需要了解电子学、通信原理、电路设计、数字与模拟电子技术等基础理论。

这些知识对于电子工程师来说至关重要，它们提供了解决各种电子问题和挑战的基础。

电子工程师还需要熟悉计算机科学、数学和物理学等相关学科，以便在实践中能够灵活运用这些知识。

其次，电子工程师需要具备一定的实践经验。

他们应该能够应用他们的理论知识来解决实际的问题。

例如，他们可能需要设计和调试电路板，修复故障设备，或者测试新的电子产品。

通过实践，电子工程师可以不断提高他们的技能并获取宝贵的经验。

此外，电子工程师还应该具备良好的团队合作和沟通能力。

在现代科技行业中，团队合作是非常重要的。

电子工程师通常会与其他工程师、设计师和技术人员合作，共同解决问题并完成项目。

因此，他们需要能够有效地与团队成员沟通，并共同努力实现既定目标。

总之，成为一名优秀的电子工程师需要掌握扎实的理论知识，具备丰富的实践经验，以及良好的团队合作和沟通能力。

只有这样，他们才能在电子工程领域中脱颖而出，为创新和科技进步做出重要贡献。

（第二篇）电子工程师在科技行业中扮演着重要的角色。

随着科技的不断进步，电子工程师的职责也在不断拓展。

在未来，他们将面临更多的挑战和机遇。

首先，随着人们对科技产品和服务的需求不断增长，电子工程师需要不断更新他们的知识和技能。

新的技术和领域如物联网、人工智能和深度学习等将为电子工程师提供更多的发展机会。

因此，电子工程师应该主动学习并熟悉这些新兴领域，以保持自己的竞争力。

其次，在未来，电子工程师还需要关注可持续发展和环保。

随着环境问题的日益严重，电子工程师需要找到更加节能和环保的设计和解决方案。

电子工程师招聘试题一、简答题1. 请简述电子工程师的职责和工作内容。

电子工程师负责电子设备的设计、开发、测试和维护工作。

他们需要熟悉电子技术和电路原理，能够使用各种电子设计软件进行电路设计和仿真。

另外，他们还需要掌握仪器设备的操作和维修方法，具备解决电子设备故障的能力。

2. 请介绍一种电子设备的设计流程，并提及每个阶段的主要任务。

电子设备的设计流程通常包括以下几个阶段：a) 需求分析阶段：明确设备的功能需求，并与客户进行沟通，了解需求细节；b) 概念设计阶段：根据需求，设计出初步的电路结构和功能模块；c) 详细设计阶段：完成详细的电路设计，包括原理图的绘制、元器件的选型、电路仿真和性能预测等；d) 制造和测试阶段：完成PCB板的制作、元器件的采购和组装，以及设备的测试和调试；e) 生产和维护阶段：进行设备的批量生产，并负责产品的售后维护。

3. 请简要介绍几种常见的电子元器件，并描述其主要功能。

a) 电阻器：用于控制电路中的电流和电压值，限制电流流过的大小；b) 电容器：用于存储电荷，并在电路中提供稳定的电压；c) 电感器：用于储存和释放能量，并实现对电流的滤波；d) 变压器：用于改变电压大小，并实现不同电压之间的互相转换；e) 二极管：用于控制电流的流向，并实现电流的整流功能；f) 晶体管：用于放大电流和控制电路的开关状态。

二、计算题4. 请计算一个电路中两个电阻器串联时的总阻值，已知两个电阻器的阻值分别为47欧姆和68欧姆。

两个电阻器串联时，总阻值可以通过以下公式进行计算：总阻值 = 电阻器1的阻值 + 电阻器2的阻值= 47欧姆 + 68欧姆= 115欧姆5. 请计算一个电路中两个电阻器并联时的总阻值，已知两个电阻器的阻值分别为220欧姆和330欧姆。

两个电阻器并联时，总阻值可以通过以下公式进行计算：总阻值 = (电阻器1的阻值 ×电阻器2的阻值) / (电阻器1的阻值 + 电阻器2的阻值)= (220欧姆 × 330欧姆) / (220欧姆 + 330欧姆)= 72600欧姆 / 550欧姆= 132欧姆三、应用题6. 设计一个放大电路，要求输入电压为1V，输出电压为10V。

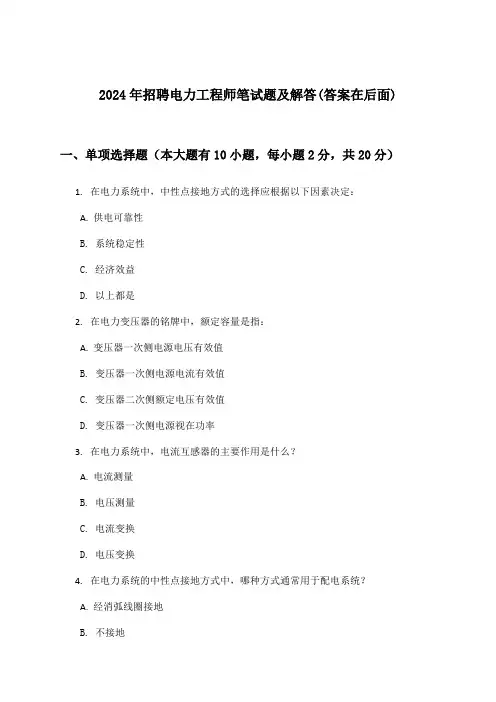

2024年招聘电力工程师笔试题及解答(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1.在电力系统中，中性点接地方式的选择应根据以下因素决定：A. 供电可靠性B. 系统稳定性C. 经济效益D. 以上都是2.在电力变压器的铭牌中，额定容量是指：A. 变压器一次侧电源电压有效值B. 变压器一次侧电源电流有效值C. 变压器二次侧额定电压有效值D. 变压器一次侧电源视在功率3.在电力系统中，电流互感器的主要作用是什么？A. 电流测量B. 电压测量C. 电流变换D. 电压变换4.在电力系统的中性点接地方式中，哪种方式通常用于配电系统？A. 经消弧线圈接地B. 不接地C. 直接接地D. 低电阻接地5.（数字略）关于电力系统稳定性分析，以下哪项描述是正确的？A. 电力系统稳定性仅与系统的物理结构有关。

B. 电力系统稳定性分析主要关注系统在受到扰动后的响应情况。

C. 电力系统稳定性不受负荷变化的影响。

D. 电力系统稳定性分析不考虑系统内部的动态行为。

6.（数字略）关于电力电子装置在电力系统中的应用，下列说法错误的是？A. 电力电子装置可以提高电力系统的功率因数。

B. 电力电子装置只能用于改善电力系统的稳定性。

C. 电力电子装置可以实现有功功率和无功功率的灵活控制。

D. 电力电子装置可以用于实现电力系统的能量转换和调节。

7、电力系统稳定运行的条件是什么？A. 线路满载时保持稳定运行。

B. 电压和频率保持稳定且维持在设定值。

C. 负载较轻时系统运行正常。

D. 无功率损失时的运行方式。

8、关于变压器的工作原理，以下哪项描述是正确的？A. 通过电磁感应实现升压和降压的过程。

B. 仅通过机械连接实现电能的传输。

C. 仅通过电子元件实现电压转换。

D. 变压器是利用电气转换的原理来产生新的电流方向。

9.在电力系统中，电流互感器的主要作用是什么？A. 电流测量B. 电压测量C. 电流变换D. 保护设备 10. 在变压器的等效电路中，短路阻抗包括哪些部分？A. 短路电阻和短路电抗B. 短路电阻和短路电压C. 短路电阻、短路电抗和短路电压D. 短路电阻、短路电抗和负载电阻二、多项选择题（本大题有10小题，每小题4分，共40分）1.电力系统运行稳定性主要取决于电源的数量和容量。

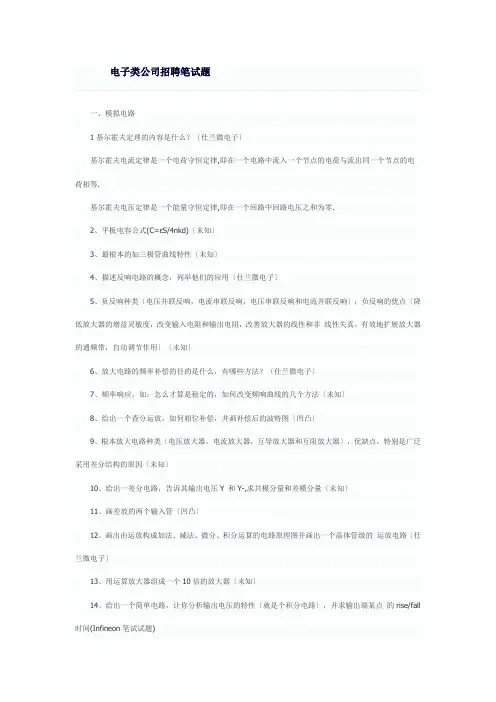

电子类公司招聘笔试题电子类公司招聘笔试题一、模拟电路1基尔霍夫定理的内容是什么?(仕兰微电子)基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)(未知)3、最基本的如三极管曲线特性(未知)4、描述反馈电路的概念，列举他们的应用(仕兰微电子)5、负反馈种类(电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用)(未知)6、放大电路的频率补偿的目的是什么，有哪些方法?(仕兰微电子)7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法(未知)8、给出一个查分运放，如何相位补偿，并画补偿后的波特图(凹凸)9、基本放大电路种类(电压放大器，电流放大器，互导放大器和互阻放大器)，优缺点，特别是广泛采用差分结构的原因(未知)10、给出一差分电路，告诉其输出电压Y 和Y-,求共模分量和差模分量(未知)11、画差放的两个输入管(凹凸)12、画出由运放构成加法、减法、微分、积分运算的电路原理图并画出一个晶体管级的运放电路(仕兰微电子)13、用运算放大器组成一个10倍的放大器(未知)14、给出一个简单电路，让你分析输出电压的特性(就是个积分电路)，并求输出端某点的rise/fall时间(Infineon笔试试题)15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器当RC18、说说静态、动态时序模拟的优缺点(威盛VIA 2003.11.06 上海笔试试题)19、一个四级的Mux,其中第二级信号为关键信号如何改善timing(威盛VIA2003.11.06 上海笔试试题)20、给出一个门级的图，又给了各个门的传输延时，问关键路径是什么，还问给出输入，使得输出依赖于关键路径(未知)21、逻辑方面数字电路的卡诺图化简，时序(同步异步差异)，触发器有几种(区别，优点)，全加器等等(未知)22、卡诺图写出逻辑表达使(威盛VIA 2003.11.06 上海笔试试题)23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和(威盛)24、please show the CMOS inverter schmatic,layout and its cross sectionwith P-well process.Plot its transfer curve (Vout-Vin) And also explain the operation region of PMOS and NMOS for each segment of the transfer curve? (威盛笔试题circuit design-beijing-03.11.09)25、T o design a CMOS invertor with balance rise and fall time,please define the ration of channel width of PMOS and NMOS and explain?26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大?(仕兰微电子)27、用mos管搭出一个二输入与非门(扬智电子笔试)28、please draw the transistor level schematic of a cmos 2 input AND gate and explain which input has faster res0824ponse for output rising edge.(less delay time)(威盛笔试题circuit design-beijing-03.11.09)29、画出NOT,NAND,NOR的符号，真值表，还有transistorlevel的电路(Infineon笔试)30、画出CMOS的图，画出tow-to-one mux gate(威盛VIA 2003.11.06 上海笔试试题)31、用一个二选一mux和一个inv实现异或(飞利浦-大唐笔试)32、画出Y=A*B C的cmos电路图(科广试题)33、用逻辑们和cmos电路实现ab cd(飞利浦-大唐笔试)34、画出CMOS电路的晶体管级电路图，实现Y=A*B C(D E)(仕兰微电子)35、利用4选1实现F(x,y,z)=xz yz’(未知)36、给一个表达式f=xxxx xxxx xxxxx xxxx用最少数量的与非门实现(实际上就是化简)37、给出一个简单的由多个NOT,NAND,NOR组成的原理图，根据输入波形画出各点波形(Infineon笔试)38、为了实现逻辑(A XOR B)OR (C AND D)，请选用以下逻辑中的一种，并说明为什么?1)INV 2)AND 3)OR 4)NAND 5)NOR 6)XOR 答案：NAND(未知)39、用与非门等设计全加法器(华为)40、给出两个门电路让你分析异同(华为)41、用简单电路实现，当A为输入时，输出B波形为…(仕兰微电子)42、A,B,C,D,E进行投票，多数服从少数，输出是F(也就是如果A,B,C,D,E中1的个数比0 多，那么F输出为1，否则F为0)，用与非门实现，输入数目没有限制(未知)43、用波形表示D触发器的功能(扬智电子笔试)44、用传输门和倒向器搭一个边沿触发器(扬智电子笔试)45、用逻辑们画出D触发器(威盛VIA 2003.11.06 上海笔试试题)46、画出DFF的结构图,用verilog实现之(威盛)47、画出一种CMOS的D锁存器的电路图和版图(未知)48、D触发器和D锁存器的区别(新太硬件面试)49、简述latch和filp-flop的异同(未知)50、LATCH和DFF的概念和区别(未知)51、latch与register的区别,为什么现在多用register.行为级描述中latch如何产生的(南山之桥)52、用D触发器做个二分颦的电路.又问什么是状态图(华为)53、请画出用D触发器实现2倍分频的逻辑电路?(汉王笔试)54、怎样用D触发器、与或非门组成二分频电路?(东信笔试)55、How many flip-flop circuits are needed to divide by 16? (Intel) 16分频?56、用filp-flop和logic-gate设计一个1位加法器，输入carryin 和current-stage，输出carryout和next-stage. (未知)57、用D触发器做个4进制的计数(华为)58、实现N位Johnson Counter,N=5(南山之桥)59、用你熟悉的设计方式设计一个可预置初值的7进制循环计数器，15进制的呢?(仕兰微电子)60、数字电路设计当然必问Verilog/VHDL，如设计计数器(未知)61、BLOCKING NONBLOCKING 赋值的区别(南山之桥)62、写异步D触发器的verilog module(扬智电子笔试)module dff8(clk , res0824et, d, q);input clk;input res0824et;input [7:0] d;output [7:0] q;reg [7:0] q;always @ (posedge clk or posedge res0824et)if(res0824et)q <= 0;elseq <= d;endmodule63、用D触发器实现2倍分频的Verilog描述? (汉王笔试)module divide2( clk , clk_o, res0824et);input clk , res0824et;output clk_o;wire in;reg out ;always @ ( posedge clk or posedge res0824et)if ( res0824et)out <= 0;elseout <= in;assign in = ~out;assign clk_o = out;endmodule64、可编程逻辑器件在现代电子设计中越来越重要，请问：a) 你所知道的可编程逻辑器件有哪些? b) 试用VHDL或VERILOG、ABLE 描述8位D触发器逻辑(汉王笔试)PAL，PLD，CPLD，FPGAmodule dff8(clk , res0824et, d, q);input clk;input res0824et;input d;output q;reg q;always @ (posedge clk or posedge res0824et)if(res0824et)q <= 0;elseq <= d;endmodule65、请用HDL描述四位的全加法器、5分频电路(仕兰微电子)66、用VERILOG或VHDL写一段代码，实现10进制计数器(未知)67、用VERILOG或VHDL写一段代码，实现消除一个glitch(未知)68、一个状态机的题目用verilog实现(不过这个状态机画的实在比较差，很容易误解的)(威盛VIA 2003.11.06 上海笔试试题)69、描述一个交通信号灯的设计(仕兰微电子)70、画状态机，接受1，2，5分钱的卖报机，每份报纸5分钱(扬智电子笔试)71、设计一个自动售货机系统，卖soda水的，只能投进三种硬币，要正确的找回钱数(1)画出fsm(有限状态机);(2)用verilog编程，语法要符合fpga设计的要求(未知)72、设计一个自动饮料售卖机，饮料10分钱，硬币有5分和10分两种，并考虑找零：(1)画出fsm(有限状态机);(2)用verilog编程，语法要符合fpga设计的要求;(3)设计工程中可使用的工具及设计大致过程(未知)73、画出可以检测10010串的状态图,并verilog实现之(威盛)74、用FSM实现101101的序列检测模块(南山之桥)a为输入端，b为输出端，如果a连续输入为1101则b输出为1，否则为0例如a： 0001100110110100100110b： 0000000000100100000000请画出state machine;请用RTL描述其state machine(未知)75、用verilog/vddl检测stream中的特定字符串(分状态用状态机写)(飞利浦-大唐笔试)76、用verilog/vhdl写一个fifo控制器(包括空，满，半满信号)(飞利浦-大唐笔试)77、现有一用户需要一种集成电路产品，要求该产品能够实现如下功能：y=lnx，其中，x为4位二进制整数输入信号y为二进制小数输出，要求保留两位小数电源电压为3~5v假设公司接到该项目后，交由你来负责该产品的.设计，试讨论该产品的设计全程(仕兰微电子)78、sram，falsh memory，及dram的区别?(新太硬件面试)79、给出单管DRAM的原理图(西电版《数字电子技术基础》作者杨颂华、冯毛官205页图9 -14b)，问你有什么办法提高refres0824h time，总共有5个问题，记不起来了(降低温度，增大电容存储容量)(Infineon笔试)80、Please draw schematic of a common SRAM cell with 6 transistors,point out which nodes can store data and which node is word line control? (威盛笔试题circuit design-beij 81、名词:sram,ssram,sdram 名词IRQ,BIOS,USB,VHDL,SDRIRQ: Interrupt ReQuest BIOS: Basic Input Output System USB: Universal Serial BusVHDL: VHIC Hardware Description Language SDR: Single Data Rate压控振荡器的英文缩写(VCO)动态随机存储器的英文缩写(DRAM) 名词解释，无聊的外文缩写罢了，比如PCI、ECC、DDR、interrupt、pipeline IRQ,BIOS,USB,VHDL,VLSI VCO(压控振荡器) RAM (动态随机存储器)，FIR IIR DFT(离散傅立叶变换)或者是中文的，比如：a.量化误差 b.直方图 c.白平衡二、IC设计基础(流程、工艺、版图、器件)1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与集成电路相关的内容(如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念)(仕兰微面试题目)2、FPGA和ASIC的概念，他们的区别(未知)答案：FPGA是可编程ASICASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成电路与门阵列等其它ASIC(Application Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点3、什么叫做OTP片、掩膜片，两者的区别何在?(仕兰微面试题目)4、你知道的集成电路设计的表达方式有哪几种?(仕兰微面试题目)5、描述你对集成电路设计流程的认识(仕兰微面试题目)6、简述FPGA等可编程逻辑器件设计流程(仕兰微面试题目)7、IC设计前端到后端的流程和eda工具(未知)8、从RTL synthesis到tape out之间的设计flow,并列出其中各步使用的tool.(未知)9、Asic的design flow(威盛VIA 2003.11.06 上海笔试试题)10、写出asic前期设计的流程和相应的工具(威盛)11、集成电路前段设计流程，写出相关的工具(扬智电子笔试)先介绍下IC开发流程：1.)代码输入(design input)用vhdl或者是verilog语言来完成器件的功能描述，生成hdl代码语言输入工具：SUMMIT VISUALHDLMENTOR RENIOR图形输入: composer(cadence);viewlogic (viewdraw)2.)电路仿真(circuit simulation)将vhd代码进行先前逻辑仿真，验证功能描述是否正确数字电路仿真工具：Verolog： CADENCE Verolig-XLSYNOPSYS VCSMENTOR Modle-simVHDL : CADENCE NC-vhdlSYNOPSYS VSSMENTOR Modle-sim模拟电路仿真工具：***ANTI HSpice pspice，spectre micro microwave: eesoft : hp3.)逻辑综合(synthesis tools)逻辑综合工具可以将设计思想vhd代码转化成对应一定工艺手段的门级电路;将初级仿真中所没有考虑的门沿(gates delay)反标到生成的门级网表中,返回电路仿真阶段进行再仿真最终仿真结果生成的网表称为物理网表12、请简述一下设计后端的整个流程?(仕兰微面试题目)13、是否接触过自动布局布线?请说出一两种工具软件自动布局布线需要哪些基本元素?(仕兰微面试题目)14、描述你对集成电路工艺的认识(仕兰微面试题目)15、列举几种集成电路典型工艺工艺上常提到0.25,0.18指的是什么?(仕兰微面试题目)16、请描述一下国内的工艺现状(仕兰微面试题目)17、半导体工艺中，掺杂有哪几种方式?(仕兰微面试题目)18、描述CMOS电路中闩锁效应产生的过程及最后的结果?(仕兰微面试题目)19、解释latch-up现象和Antenna effect和其预防措施.(未知)20、什么叫Latchup?(科广试题)21、什么叫窄沟效应? (科广试题)22、什么是NMOS、PMOS、CMOS?什么是增强型、耗尽型?什么是PNP、NPN?他们有什么差别?。

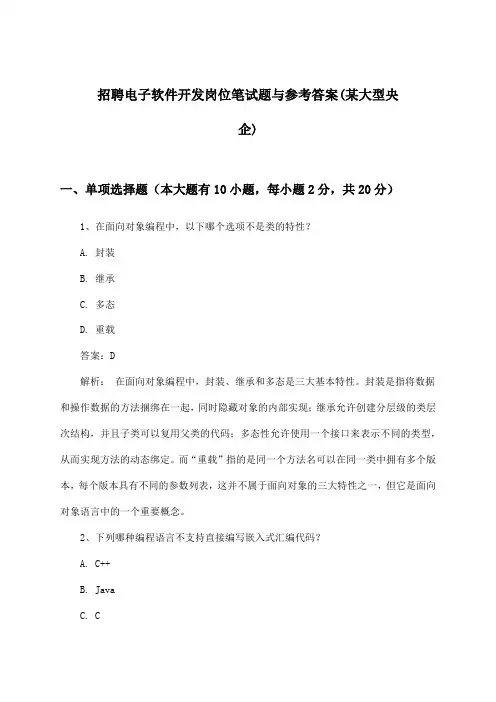

招聘电子软件开发岗位笔试题与参考答案(某大型央企)一、单项选择题（本大题有10小题，每小题2分，共20分）1、在面向对象编程中，以下哪个选项不是类的特性？A. 封装B. 继承C. 多态D. 重载答案：D解析：在面向对象编程中，封装、继承和多态是三大基本特性。

封装是指将数据和操作数据的方法捆绑在一起，同时隐藏对象的内部实现；继承允许创建分层级的类层次结构，并且子类可以复用父类的代码；多态性允许使用一个接口来表示不同的类型，从而实现方法的动态绑定。

而“重载”指的是同一个方法名可以在同一类中拥有多个版本，每个版本具有不同的参数列表，这并不属于面向对象的三大特性之一，但它是面向对象语言中的一个重要概念。

2、下列哪种编程语言不支持直接编写嵌入式汇编代码？A. C++B. JavaC. CD. Ada答案：B解析： C++ 和 C 都允许通过特定语法内嵌汇编代码，Ada 作为一种专为嵌入式实时系统设计的语言也支持嵌入式汇编代码。

然而，Java 设计之初就强调了平台无关性和安全性，因此它没有提供直接编写汇编代码的功能，而是通过JVM（Java虚拟机）执行字节码，这使得Java程序能够在任何安装了兼容JVM的平台上运行，而不依赖于底层硬件架构。

3、以下哪个不是嵌入式系统常见的编程语言？A. C语言B. PythonC. JavaD. Assembly答案：B解析：C语言是嵌入式系统开发中非常常见的编程语言，因为它提供了对硬件操作的直接访问和良好的性能。

Python虽然也可以用于嵌入式系统开发，但并不常见。

Java 和Assembly语言在嵌入式系统开发中较少使用。

因此，答案是B。

4、在电子软件开发中，以下哪个概念指的是通过编程语言编写的指令集合？A. 驱动程序B. 算法C. API（应用程序编程接口）D. 源代码答案：D解析：源代码是由程序员用编程语言编写的指令集合，它是软件开发的基础。

驱动程序是用于控制硬件的软件，算法是一系列解决问题的步骤或规则，而API是一套预定义的规则和接口，用于不同软件模块之间的交互。

2025年招聘光电子技术岗位笔试题与参考答案(某大型央企)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、光电子技术中，以下哪种器件通常用于将光信号转换为电信号？A. 发光二极管（LED）B. 光敏二极管C. 激光二极管（LD）D. 光耦合器2、在光纤通信中，以下哪种技术用于提高光信号的传输距离和减少信号衰减？A. 光放大器（EDFA）B. 光衰减器C. 光滤波器D. 光调制器3、在光电子技术领域，以下哪项技术不属于光通信的范畴？（）A、光纤通信B、无线光通信C、光存储技术D、激光雷达4、以下哪个选项描述了激光的基本特性？（）A、高亮度、单色性好、方向性好、相干性好B、高亮度、单色性好、方向性好、稳定性好C、高亮度、单色性好、方向性好、传输性好D、高亮度、单色性好、方向性好、聚焦性好5、在光电子技术中，以下哪种器件主要用于光信号的放大？A. 光电二极管B. 激光二极管C. 光电三极管D. 光纤放大器6、在光电子技术中，以下哪个单位用于衡量光功率？A. 安培（A）B. 伏特（V）C. 瓦特（W）D. 法拉（F）7、在半导体器件中，以下哪种材料的导电性介于导体与绝缘体之间？A. 氧化铝B. 硅C. 铜金属D. 氮化硅8、在LED照明技术中，以下哪种现象是导致光效降低的主要原因？A. 发光二极管（LED）的发热B. 发光二极管（LED）的寿命C. 发光二极管（LED）的亮度D. 发光二极管（LED）的颜色9、光电子技术中，以下哪个部件不是光电子器件的核心组成部分？A. 光源B. 光探测器C. 光调制器D. 电路板 10、以下哪种光电子器件可以用来实现光信号的放大？A. 光开关B. 光调制器C. 光放大器D. 光探测器二、多项选择题（本大题有10小题，每小题4分，共40分）1、以下哪些技术属于光电子技术领域？（）A、光纤通信技术B、激光技术C、光电探测器技术D、光显示技术E、光伏技术2、以下关于光电子器件的描述，正确的是？（）A、光电子器件通常具有响应速度快的特点B、光电子器件的功耗相对较低C、光电子器件的体积通常较小D、光电子器件的可靠性较高E、光电子器件的集成度通常较低3、以下哪些是光电子技术中常见的半导体材料？（）A. 高纯度硅B. 锗C. 氮化镓D. 硅锗E. 钙钛矿4、以下哪些技术或设备与光电子技术紧密相关？（）A. 激光技术B. 光纤通信C. 太阳能电池D. 液晶显示E. 摄像头5、以下哪些是光电子技术中的光学元件？（）A. 激光二极管B. 光纤C. 折射镜D. 滤光片E. 半导体6、以下关于光电子技术中光电转换效率的说法，正确的是？（）A. 光电转换效率越高，表示单位时间内转换成的电能越多B. 光电转换效率与光源的强度无关C. 光电转换效率与光电材料的种类有关D. 光电转换效率与光电材料的表面积无关7、以下哪些是光电子技术中的光纤通信系统的基本组成部分？（）A. 光发射器B. 光纤C. 光接收器D. 放大器E. 光功率计8、下列关于激光二极管（LD）的说法中，正确的是？（）A. 激光二极管是一种半导体激光器B. 激光二极管主要用于产生连续波激光C. 激光二极管的光束质量较好，发散角小D. 激光二极管的工作温度范围较宽E. 激光二极管的光输出功率较低9、以下哪些是光电子技术中常用的光电探测器的类型？（）A. 光电二极管B. 光电三极管C. 光敏电阻D. 光敏电容E. 光子探测器 10、在光纤通信中，以下哪些因素会影响光纤的传输性能？（）A. 光纤的材料和结构B. 光纤的长度C. 光纤的连接方式D. 环境温度E. 信号调制方式三、判断题（本大题有10小题，每小题2分，共20分）1、光电子技术岗位的笔试中，对半导体器件的导电特性描述正确的选项是“半导体器件在正常工作状态下，其导电性介于导体和绝缘体之间。

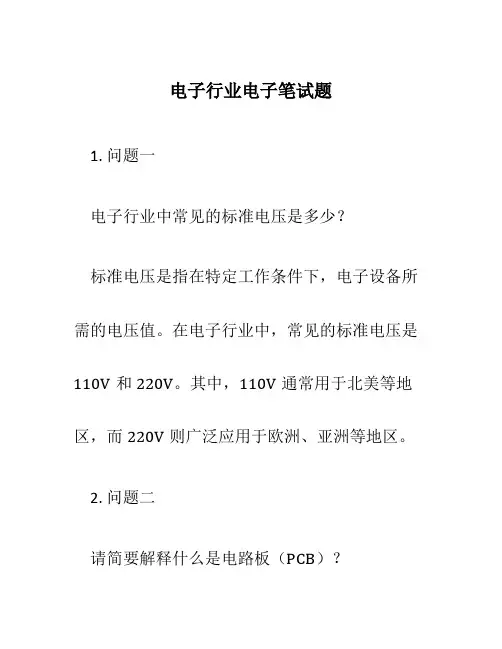

电子行业电子笔试题1. 问题一电子行业中常见的标准电压是多少？标准电压是指在特定工作条件下，电子设备所需的电压值。

在电子行业中，常见的标准电压是110V和220V。

其中，110V通常用于北美等地区，而220V则广泛应用于欧洲、亚洲等地区。

2. 问题二请简要解释什么是电路板（PCB）？电路板，也被称为印刷电路板（Printed Circuit Board，缩写为PCB），是一种用于支持和连接电子元件的载体。

它由一层或多层的绝缘材料（通常为玻璃纤维增强材料）和通过化学或物理方法制成的导电回路组成。

PCB的主要功能是提供固定和支撑电子元件，并通过导线和焊接点连接它们。

通过在PCB上设计和布置不同的导线和焊接点，可以实现电子设备内部的电路连接和信号传输。

PCB还可以提供电流、电压等电性参数的稳定性和可靠性。

在电子行业中，PCB广泛应用于各种领域，如电脑、通讯设备、医疗设备等。

3. 问题三请简述电子产品中常见的故障排查步骤。

在电子行业中，故障排查是一项重要的技能。

以下是常见的电子产品故障排查步骤：1.检查电源：首先，检查电子设备的电源是否正常。

确保电源适配器或电池供电稳定，并检查电源开关、插头等是否正常工作。

2.观察指示灯：观察设备上的指示灯，比如电源灯、网络灯等，观察它们是否正常工作，以初步判断设备的状态。

3.外部检查：检查设备外部的接口、线缆等是否正确连接，并确保它们没有损坏或接触不良。

4.检查内部连接：如果可能，拆开设备并检查内部连接，比如电路板上的连接点、插槽等，确保它们没有松动或损坏。

5.逐个排除部件：如果有明确的故障现象，可以尝试逐个排除设备内的部件。

比如，更换损坏的电子元件或模块，重新启动设备等。

6.测试和测量：使用合适的仪器，如万用表、示波器等，对设备进行测试和测量。

这可以帮助确定设备中存在的故障，并辅助定位问题所在。

7.寻求专业帮助：如果自己无法解决故障，最后一步是寻求专业技术人员的帮助。

一、模拟电路1基尔霍夫定理的内容是什么？〔仕兰微电子〕基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)〔未知〕3、最根本的如三极管曲线特性〔未知〕4、描述反响电路的概念，列举他们的应用〔仕兰微电子〕5、负反响种类〔电压并联反响，电流串联反响，电压串联反响和电流并联反响〕；负反响的优点〔降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用〕〔未知〕6、放大电路的频率补偿的目的是什么，有哪些方法？〔仕兰微电子〕7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法〔未知〕8、给出一个查分运放，如何相位补偿，并画补偿后的波特图〔凹凸〕9、根本放大电路种类〔电压放大器，电流放大器，互导放大器和互阻放大器〕，优缺点，特别是广泛采用差分结构的原因〔未知〕10、给出一差分电路，告诉其输出电压Y 和Y-,求共模分量和差模分量〔未知〕11、画差放的两个输入管〔凹凸〕12、画出由运放构成加法、减法、微分、积分运算的电路原理图并画出一个晶体管级的运放电路〔仕兰微电子〕13、用运算放大器组成一个10倍的放大器〔未知〕14、给出一个简单电路，让你分析输出电压的特性〔就是个积分电路〕，并求输出端某点的rise/fall 时间(Infineon笔试试题)15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为高通滤波器，何为低通滤波器当RC<q,还有clock 的delay,写出决定最大时钟的因素，同时给出表达式〔威盛VIA 2003.11.06 上海笔试试题〕18、说说静态、动态时序模拟的优缺点〔威盛VIA 2003.11.06 上海笔试试题〕19、一个四级的Mux,其中第二级信号为关键信号如何改善timing〔威盛VIA2003.11.06 上海笔试试题〕20、给出一个门级的图，又给了各个门的传输延时，问关键路径是什么，还问给出输入，使得输出依赖于关键路径〔未知〕21、逻辑方面数字电路的卡诺图化简，时序〔同步异步差异〕，触发器有几种〔区别，优点〕，全加器等等〔未知〕22、卡诺图写出逻辑表达使〔威盛VIA 2003.11.06 上海笔试试题〕23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和〔威盛〕24、please show the CMOS inverter schmatic,layout and its cross sectionwith P-well process.Plot its transfer curve (Vout-Vin) And also explain the operation region of PMOS and NMOS for each segment of the transfer curve? 〔威盛笔试题circuit design-beijing-SYNOPSYS VCSMENTOR Modle-simVHDL : CADENCE NC-vhdlSYNOPSYS VSSMENTOR Modle-sim模拟电路仿真工具：***ANTI HSpice pspice，spectre micro microwave: eesoft : hp3.〕逻辑综合〔synthesis tools)逻辑综合工具可以将设计思想vhd代码转化成对应一定工艺手段的门级电路；将初级仿真中所没有考虑的门沿〔gates delay〕反标到生成的门级网表中,返回电路仿真阶段进行再仿真最终仿真结果生成的网表称为物理网表12、请简述一下设计后端的整个流程？〔仕兰微面试题目〕13、是否接触过自动布局布线？请说出一两种工具软件自动布局布线需要哪些根本元素？〔仕兰微面试题目〕14、描述你对集成电路工艺的认识〔仕兰微面试题目〕15、列举几种集成电路典型工艺工艺上常提到0.25,0.18指的是什么？〔仕兰微面试题目〕16、请描述一下国内的工艺现状〔仕兰微面试题目〕17、半导体工艺中，掺杂有哪几种方式？〔仕兰微面试题目〕18、描述CMOS电路中闩锁效应产生的过程及最后的结果？〔仕兰微面试题目〕19、解释latch-up现象和Antenna effect和其预防措施.〔未知〕20、什么叫Latchup?〔科广试题〕21、什么叫窄沟效应? 〔科广试题〕22、什么是NMOS、PMOS、CMOS？什么是增强型、耗尽型？什么是PNP、NPN？他们有什么差异？〔仕兰微面试题目〕23、硅栅COMS工艺中N阱中做的是P管还是N管，N阱的阱电位的连接有什么要求？〔仕兰微面试题目〕24、画出CMOS晶体管的CROSS-OVER图〔应该是纵剖面图〕，给出所有可能的传输特性和转移特性〔Infineon笔试试题〕25、以interver为例,写出N阱CMOS的process流程,并画出剖面图〔科广试题〕26、Please explain how we describe the res0824istance in semiconductor. Compare theres0824istance of a metal,poly and diffusion in tranditional CMOS process.〔威盛笔试题circuitdesign-beijing-03.11.09〕27、说明mos一半工作在什么区〔凹凸的题目和面试〕28、画p-bulk 的nmos截面图〔凹凸的题目和面试〕29、写schematic note〔？〕，越多越好〔凹凸的题目和面试〕30、寄生效应在ic设计中怎样加以克服和利用〔未知〕31、太底层的MOS管物理特性感觉一般不大会作为笔试面试题，因为全是微电子物理，公式推导太罗索，除非面试出题的是个老学究IC设计的话需要熟悉的软件: Cadence,Synopsys, Avant，UNIX当然也要大概会操作32、unix 命令cp -r, rm,uname〔扬智电子笔试〕__________________________________________________ __________ 三、单片机、MCU、计算机原理1、简单描述一个单片机系统的主要组成模块，并说明各模块之间的数据流流向和控制流流向简述单片机应用系统的设计原那么〔仕兰微面试题目〕2、画出8031与2716〔2K*8ROM〕的连线图，要求采用三-八译码器，8031的P2.5,P2.4和P2.3参加译码，根本地址范围为3000H-3FFFH该2716有没有重叠地址？根据是什么？假设有，那么写出每片2716的重叠地址范围〔仕兰微面试题目〕3、用8051设计一个带一个8*16键盘加驱动八个数码管〔共阳〕的原理图〔仕兰微面试题目〕4、PCI总线的含义是什么？PCI总线的主要特点是什么？〔仕兰微面试题目〕5、中断的概念？简述中断的过程〔仕兰微面试题目〕6、如单片机中断几个/类型，编中断程序注意什么问题；〔未知〕7、要用一个开环脉冲调速系统来控制直流电动机的转速，程序由8051完成简单原理如下：由P3.4输出脉冲的占空比来控制转速，占空比越大，转速越快；而占空比由K7-K0八个开关来设置，直接与P1口相连〔开关拨到下方时为"0"，拨到上方时为"1"，组成一个八位二进制数N〕，要求占空比为N/256 〔仕兰微面试题目〕下面程序用计数法来实现这一功能，请将空余局部添完整MOV P1，#0FFHLOOP1 ：MOV R4，#0FFH--------MOV R3，#00HLOOP2 ：MOV A，P1--------SUBB A，R3JNZ SKP1--------SKP1：MOV C，70HMOV P3.4，CACALL DELAY ：此延时子程序略----------------AJMP LOOP18、单片机上电后没有运转，首先要检查什么？〔东信笔试题〕9、What is PC Chipset? 〔扬智电子笔试〕芯片组〔Chipset〕是主板的核心组成局部，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片北桥芯片提供对CPU的类型和主频、内存的类型和最大容量ISA/PCI/AGP插槽、ECC纠错等支持南桥芯片那么提供对KBC〔键盘控制器〕、RTC〔实时时钟控制器〕、USB〔通用串行总线〕、Ultra DMA/33(66)EIDE 数据传输方式和ACPI〔高级能源管理〕等的支持其中北桥芯片起着主导性的作用，也称为主桥〔Host Bridge〕除了最通用的南北桥结构外，目前芯片组正向更高级的加速集线架构开展，Intel的8xx系列芯片组就是这类芯片组的代表，它将一些子系统如IDE接口、音效、MODEM和USB直接接入主芯片，能够提供比PCI总线宽一倍的带宽，到达了266MB/s10、如果简历上还说做过cpu之类，就会问到诸如cpu如何工作，流水线之类的问题〔未知〕11、计算机的根本组成局部及其各自的作用〔东信笔试题〕12、请画出微机接口电路中，典型的输入设备与微机接口逻辑示意图〔数据接口、控制接口、所存器/缓冲器〕〔汉王笔试〕13、cache的主要局部什么的〔威盛VIA 2003.11.06 上海笔试试题〕14、同步异步传输的差异〔未知〕15、串行通信与同步通信异同,特点,比较〔华为面试题〕16、RS232c高电平脉冲对应的TTL逻辑是?(负逻辑?) 〔华为面试题〕-------------------------------------------------- ------------------------------四、信号与系统1、的话音频率一般为300~3400HZ，假设对其采样且使信号不失真，其最小的采样频率应为多大？假设采用8KHZ的采样频率，并采用8bit的PCM编码，那么存储一秒钟的信号数据量有多大？〔仕兰微面试题目〕2、什么耐奎斯特定律,怎么由模拟信号转为数字信号〔华为面试题〕3、如果模拟信号的带宽为5khz,要用8K的采样率，怎么办？lucent) 两路？4、信号与系统:在时域与频域关系〔华为面试题〕5、给出时域信号，求其直流分量〔未知〕6、给出一时域信号，要求〔1〕写出频率分量，〔2〕写出其傅立叶变换级数；〔3〕当波形经过低通滤波器滤掉高次谐波而只保存一次谐波时，画出滤波后的输出波形〔未知〕7、sketch 连续正弦信号和连续矩形波(都有图)的傅立叶变换〔Infineon笔试试题〕8、拉氏变换和傅立叶变换的表达式及联系〔新太硬件面题〕__________________________________________________ __________五、DSP、嵌入式、软件等1、请用方框图描述一个你熟悉的实用数字信号处理系统，并做简要的分析；如果没有，也可以自己设计一个简单的数字信号处理系统，并描述其功能及用途〔仕兰微面试题目〕2、数字滤波器的分类和结构特点〔仕兰微面试题目〕3、IIR，FIR滤波器的异同〔新太硬件面题〕4、拉氏变换与Z变换公式等类似东西，随便翻翻书把如.h(n)=-a*h(n-1) b*δ(n) a.求h(n)的z变换；b.问该系统是否为稳定系统；c.写出FIR数字滤波器的差分方程；〔未知〕5、DSP和通用处理器在结构上有什么不同，请简要画出你熟悉的一种DSP结构图〔信威dsp软件面试题〕6、说说定点DSP和浮点DSP的定义〔或者说出他们的区别〕〔信威dsp软件面试题〕7、说说你对循环寻址和位反序寻址的理解.〔信威dsp软件面试题〕8、请写出【－8，7】的二进制补码，和二进制偏置码用Q15表示出0.5和－0.5.〔信威dsp软件面试题〕9、DSP的结构〔哈佛结构〕；〔未知〕10、嵌入式处理器类型(如ARM)，操作系统种类〔Vxworks,ucos,winCE,linux〕，操作系统方面偏CS 方向了，在CS篇里面讲了；〔未知〕11、有一个LDO芯片将用于对供电，需要你对他进行评估，你将如何设计你的测试工程？12、某程序在一个嵌入式系统〔200M CPU，50M SDRAM〕中已经最优化了，换到零一个系统〔300M CPU,电子电路根底知识２，50M SDRAM〕中是否还需要优化？〔Intel〕13、请简要描述HUFFMAN编码的根本原理及其根本的实现方法〔仕兰微面试题目〕14、说出OSI七层网络协议中的四层〔任意四层〕〔仕兰微面试题目〕15、A〕〔仕兰微面试题目〕＃i ncludevoid testf(int*p){*p =1;}main(){int *n,m[2];n=m;m[0]=1;m[1]=8;testf(n);printf("Data v alue is %d ",*n);}------------------------------B)＃i ncludevoid testf(int**p){*p =1;}main(){int *n,m[2];n=m;m[0]=1;m[1]=8,反恐精英online外挂;testf(&n);printf(Data v alue is %d",*n); }下面的结果是程序A还是程序B的？Data v alue is 8那么另一段程序的结果是什么？16、那种排序方法最快? 〔华为面试题〕17、写出两个排序算法,问哪个好？〔威盛〕18、编一个简单的求n!的程序〔Infineon笔试试题〕19、用一种编程语言写n!的算法〔威盛VIA 2003.11.06 上海笔试试题〕20、用C语言写一个递归算法求N！；〔华为面试题〕21、给一个C的函数，关于字符串和数组，找出错误；〔华为面试题〕22、防火墙是怎么实现的？〔华为面试题〕23、你对哪方面编程熟悉？〔华为面试题〕24、冒泡排序的原理〔新太硬件面题〕25、操作系统的功能〔新太硬件面题〕26、学过的计算机语言及开发的系统〔新太硬件面题〕27、一个农夫发现围成正方形的围栏比长方形的节省4个木桩但是面积一样.羊的数目和正方形围栏的桩子的个数一样但是小于36，问有多少羊？〔威盛〕28、C语言实现统计某个cell在某.v文件调用的次数(这个题目真bt) 〔威盛VIA2003.11.06 上海笔试试题〕29、用C语言写一段控制中马达振子的驱动程序(威胜)30、用perl或TCL/Tk实现一段字符串识别和比较的程序〔未知〕31、给出一个堆栈的结构，求中断后显示结果，主要是考堆栈压入返回地址存放在低端地址还是高端〔未知〕32、一些DOS命令，如显示文件，拷贝，删除〔未知〕33、设计一个类，使得该类任何形式的派生类无论怎么定义和实现，都无法产生任何对象实例〔IBM〕34、What is pre-emption? (Intel)35、What is the state of a process if a res0824ource is not available? (Intel)36、三个float a,b,c;问值〔a b〕c==(b a) c，(a b) c==(a c) b(Intel)37、把一个链表反向填空(lucent)38、x^4 a*x^3 x^2 c*x d 最少需要做几次乘法？(Dephi)__________________________________________________ __________六、主观题1、你认为你从事研发工作有哪些特点？〔仕兰微面试题目〕2、说出你的最大弱点及改进方法〔威盛VIA 2003.11.06 上海笔试试题〕3、说出你的理想说出你想到达的目标题目是英文出的，要用英文答复〔威盛VIA 2003.11.06 上海笔试试题〕4、我们将研发人员分为假设干研究方向，对协议和算法理解〔主要应用在网络通信、图象语音压缩方面〕、电子系统方案的研究、用MCU、DSP编程实现电路功能、用ASIC设计技术设计电路〔包括MCU、DSP本身〕、电路功能模块设计〔包括模拟电路和数字电路〕、集成电路后端设计〔主要是指综合及自动布局布线技术〕、集成电路设计与工艺接口的研究. 你希望从事哪方面的研究？〔可以选择多个方向,现在非主流我不反对但是...这样就不好了〔仕兰微面试题目〕5、请谈谈对一个系统设计的总体思路针对这个思路，你觉得应该具备哪些方面的知识？〔仕兰微面试题目〕6、设想你将设计完成一个电子电路方案请简述用EDA软件〔如PROTEL〕进行设计〔包括原理图和PCB图〕到调试出样机的整个过程在各环节应注意哪些问题？电源的稳定，电容的选取，以及布局的大小〔汉王笔试〕七、共同的注意点1.一般情况下，面试官主要根据你的简历提问，所以一定要对自己负责，把简历上的东西搞明白；2.个别招聘针对性特别强，就招目前他们确的方向的人，这种情况下，就要投其所好，尽量介绍其所关心的东西3.其实技术面试并不难，但是由于很多东西都忘掉了，才觉得有些难所以最好在面试前把该看的书看看4.虽然说技术面试是实力的较量与表达，但是不可否认，由于不用面试官/公司所专领域及爱好不同，也有面试也有很大的偶然性，需要冷静对待不能因为被拒，就否认自己或责骂公司5.面试时要take it easy，对越是自己钟情的公司越要这样。

电子行业招聘试题一、简答题1. 请简要介绍电子行业的发展历程。

2. 请解释什么是IC芯片，以及其在电子行业中的作用。

3. 请简要介绍半导体器件的分类和特点。

二、选择题1. 下列哪种元器件属于被动器件？A. 电位器B. 集成电路C. 二极管D. 可编程逻辑器件2. 下列哪项是电子行业招聘中常见的技能要求？A. 项目管理能力B. 环境保护知识C. 商务拓展能力D. 摄影技术3. 以下哪种软件通常用于PCB设计？A. PhotoshopB. AutoCADC. SolidWorksD. Altium Designer4. 以下哪项是电子行业招聘中常见的技术要求？A. 语言表达能力B. 写作能力C. 电焊技术D. 仪器操作技能三、案例分析某公司正在招聘一名电子工程师，要求申请者具备硬件设计和嵌入式软件开发的能力。

请根据以下情景回答问题。

情景：某公司计划开发一款智能家居控制器，控制器需要连接各种家电设备，并能通过手机应用进行远程控制和实时监测。

你作为应聘者，被要求设计和开发这个控制器。

1. 请列出你认为需要的硬件设计和嵌入式软件开发的关键步骤。

2. 假设你已经设计出了硬件电路和编写了嵌入式软件，你会如何测试和验证你的设计是否符合要求？3. 如果你的设计需要进行量产，你会采取哪些措施确保产品的质量和稳定性？四、综合题近年来，随着物联网的快速发展，电子行业面临着越来越多的挑战和机遇。

请结合实际情况，谈谈你对电子行业未来发展的看法，并提出你对电子人才培养的建议。

（文章结束）。

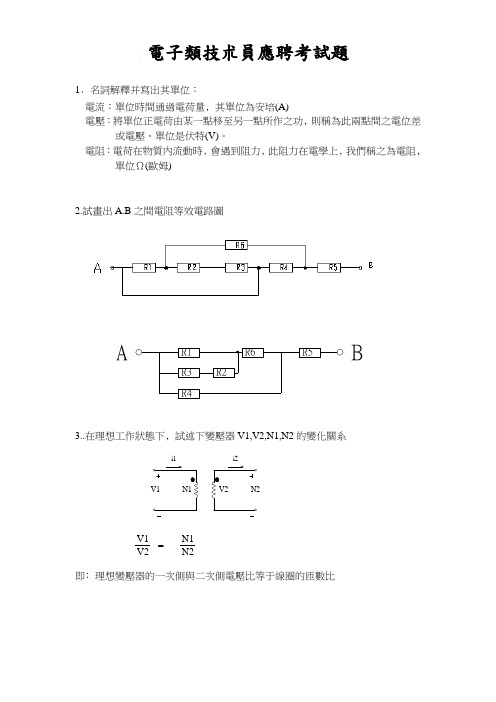

電子類技朮員應聘考試題
1﹑名詞解釋并寫出其單位：
電流：單位時間通過電荷量﹐其單位為安培(A)
電壓：將單位正電荷由某一點移至另一點所作之功﹐則稱為此兩點間之電位差
或電壓。

單位是伏特(V)。

電阻：電荷在物質內流動時﹐會遇到阻力﹐此阻力在電學上﹐我們稱之為電阻﹐
單位Ω(歐姆)
2.試畫出A.B 之間電阻等效電路圖
A
B
R1R6R5
R3R2
R4
3..在理想工作狀態下﹐試述下變壓器V1,V2,N1,N2的變化關系
=
即﹕理想變壓器的一次側與二次側電壓比等于線圈的匝數比
i1 i2
V1 N1V2 N2
V1 V2 N1 N2
7﹑写出下面电路的真值表。

R
S
R
S
Q
8﹑进制转换。

100Dec 请转换成二进制﹑八进制﹑十六进制。

100D=1100100 B 100D=64 H 100D=144 O
9.試述電阻的阻值變化與哪几個方面有關?電容呢?
電阻的阻值就與繞線的長度及繞線的電阻係數成正比，與線的截面積成反比
電容的容值與兩片電極的距離越成反比﹐與電極的對應面積及介電材料的介電係數成正比
10.電子技朮分為模擬電子技朮和數字電子技朮﹐請簡述它們的區別﹗ 模擬電子技朮是研究平滑的﹑連續變化的電壓或電流 而數字電子技朮是研究離散的﹑斷續變化的電壓或電流。

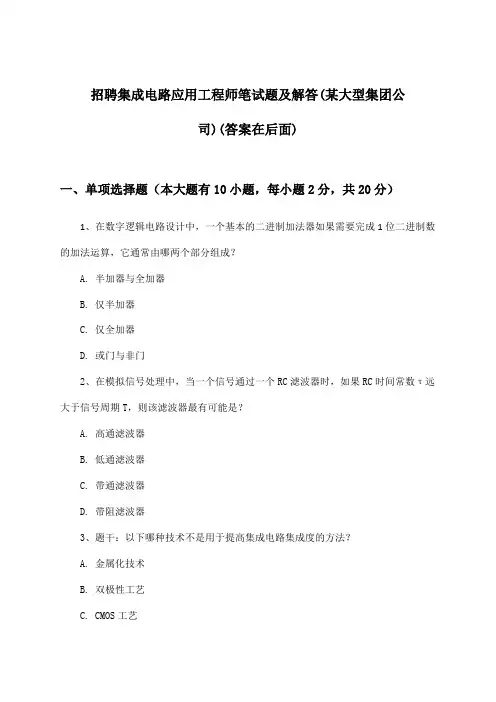

招聘集成电路应用工程师笔试题及解答(某大型集团公司)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、在数字逻辑电路设计中，一个基本的二进制加法器如果需要完成1位二进制数的加法运算，它通常由哪两个部分组成？A. 半加器与全加器B. 仅半加器C. 仅全加器D. 或门与非门2、在模拟信号处理中，当一个信号通过一个RC滤波器时，如果RC时间常数τ远大于信号周期T，则该滤波器最有可能是？A. 高通滤波器B. 低通滤波器C. 带通滤波器D. 带阻滤波器3、题干：以下哪种技术不是用于提高集成电路集成度的方法？A. 金属化技术B. 双极性工艺C. CMOS工艺D. 三维集成电路技术4、题干：在集成电路设计中，以下哪个选项描述的是晶体管的工作原理？A. 晶体管通过控制电流来控制电压B. 晶体管通过控制电压来控制电流C. 晶体管通过控制电压来控制电荷D. 晶体管通过控制电荷来控制电流5、在集成电路设计中，以下哪种类型的设计是在芯片制造过程中需要考虑热设计的？A. 数字逻辑设计B. 模拟电路设计C. 集成电源设计D. 封装设计6、在集成电路测试中，用于检测芯片功能完整性的测试方法称为：A. 逻辑分析仪测试B. 静态测试C. 动态测试D. 芯片级测试7、集成电路应用工程师在电路设计中，以下哪种元件通常用于提供稳定的直流电源？A、电阻B、电容C、电感D、稳压二极管8、在数字集成电路中，以下哪种逻辑门可以实现与门和或门的组合功能？A、与非门（NAND）B、或非门（NOR）C、异或门（XOR）D、异或非门（XNOR）9、在集成电路设计中，以下哪个概念描述了电路中信号从一个元件到另一个元件传输时的信号衰减？A. 阻抗B. 增益C. 插入损耗D. 噪声 10、以下哪种类型的集成电路设计通常具有更高的集成度和更小的尺寸？A. 小规模集成电路（SSI）B. 中规模集成电路（MSI）C. 大规模集成电路（LSI）D. 超大规模集成电路（VLSI）二、多项选择题（本大题有10小题，每小题4分，共40分）1、以下哪些技术或工具通常用于集成电路设计验证阶段？（）A、HDL（硬件描述语言）模拟B、FPGA（现场可编程门阵列）原型测试C、静态时序分析D、功耗分析E、电路板级测试2、以下哪些因素会影响集成电路的可靠性？（）A、温度B、电压C、材料缺陷D、电路设计E、制造工艺3、以下哪些技术是集成电路设计中所常用的模拟信号处理技术？（）A. 电压分压器B. 运算放大器电路C. 数字滤波器D. 模数转换器（ADC）E. 模数转换器（DAC）4、以下哪些是集成电路设计中常用的设计工具？（）A. SPICEB. CadenceC. Altium DesignerD. MATLABE. Verilog5、以下哪些是集成电路设计中的模拟电路部分？（）A、数字信号处理器B、模拟信号放大器C、滤波器D、A/D转换器E、时钟发生器6、以下哪些是集成电路制造过程中的关键步骤？（）A、光刻B、蚀刻C、离子注入D、化学气相沉积E、封装7、以下哪些技术是集成电路设计中常用的模拟信号处理技术？（）A. 运算放大器电路设计B. 滤波器设计C. ADC（模数转换器）设计D. DAC（数模转换器）设计E. 微控制器编程8、以下哪些是集成电路设计中常用的版图（Layout）设计工具？（）A. Cadence VirtuosoB. Synopsys Design VisionC. Mentor Graphics EldoD. Altium DesignerE. Microsoft PowerPoint9、以下哪些技术或工具通常用于集成电路应用工程师的日常工作中？（）A. FPGA（现场可编程门阵列）B. PCB（印刷电路板）设计软件C. SPICE（半导体器件模型和仿真）工具D. VHDL/Verilog（硬件描述语言）E. Python编程语言 10、在集成电路设计中，以下哪些因素会影响功耗？（）A. 电路的工作频率B. 电路的晶体管类型C. 电源电压D. 电路的面积E. 电路的散热设计三、判断题（本大题有10小题，每小题2分，共20分）1、集成电路应用工程师在电路设计阶段需要参与整个芯片的开发过程，包括前端设计、后端布局布线以及生产测试。

招聘电子软件开发岗位笔试题与参考答案(某大型国企)一、单项选择题（本大题有10小题，每小题2分，共20分）1、以下哪个编程语言通常用于编写嵌入式电子软件？A、JavaB、CC、PythonD、JavaScript答案：B解析：C语言因其高效的执行速度和接近硬件的编程能力，常被用于编写嵌入式电子软件。

Java、Python和JavaScript虽然也可以用于某些嵌入式系统开发，但不如C 语言常见和常用。

因此，正确答案是B、C语言。

2、在电子软件开发中，以下哪种技术通常用于实现硬件抽象层（HAL）？A、Direct Memory Access (DMA)B、Universal Serial Bus (USB)C、Application Binary Interface (ABI)D、Hardware Abstraction Layer (HAL)答案：D解析：硬件抽象层（Hardware Abstraction Layer，HAL）是一种编程接口，它允许软件开发者在不直接与硬件交互的情况下编写软件。

HAL技术用于将硬件的具体实现细节从软件中抽象出来，使得软件可以在不同的硬件平台上通用。

因此，正确答案是D、Hardware Abstraction Layer (HAL)。

选项A、B和C分别代表直接内存访问、通用串行总线和应用二进制接口，这些都是硬件技术或接口标准，但不是用于实现HAL的技术。

3、在电子软件开发中，以下哪个概念指的是在硬件和软件之间进行通信的接口？A. API（应用程序编程接口）B. UART（通用异步接收/发送）C. PLC（可编程逻辑控制器）D. PCB（印刷电路板）答案：B 解析：UART（通用异步接收/发送）是一种串行通信协议，它允许计算机或微控制器之间进行数据传输。

API（应用程序编程接口）是软件之间进行交互的接口，PLC（可编程逻辑控制器）是一种用于工业控制的数字运算操作电子系统，而PCB （印刷电路板）是电子产品的基板。

电子笔试题及答案1. 什么是电子电路中的“开路”状态？答案：开路状态指的是电路中存在断点，电流无法流通的状态。

2. 在数字逻辑中，“与”门的输出在哪些情况下为真？答案：当所有输入都为高电平时，“与”门的输出为真。

3. 描述一下在电子电路中，电容的作用是什么？答案：电容在电子电路中主要起到储存能量、滤波、去耦、耦合等作用。

4. 解释一下在电子学中，什么是“波特率”？答案：波特率是指信号传输速率，即每秒传输的符号数。

5. 请列举至少三种常见的电子元件。

答案：电阻器、电容器、电感器。

6. 什么是电子电路中的“短路”状态？答案：短路状态指的是电路中两个或多个本不应该直接相连的点之间形成了直接连接，导致电流异常增大的状态。

7. 在数字逻辑中，“或”门的输出在哪些情况下为假？答案：当所有输入都为低电平时，“或”门的输出为假。

8. 描述一下在电子电路中，电感的作用是什么？答案：电感在电子电路中主要起到储存磁能、滤波、阻抗匹配、振荡等作用。

9. 解释一下在电子学中，什么是“增益”？答案：增益是指信号在经过放大器或传输系统后，输出信号与输入信号的比值。

10. 请列举至少三种电子电路中常见的故障。

答案：开路、短路、元件损坏。

11. 什么是电子电路中的“接地”？答案：接地是指将电路中的某个点与地球或其他参考点连接，以建立一个稳定的电位基准。

12. 在数字逻辑中，“非”门的输出与输入的关系是什么？答案：当输入为高电平时，“非”门输出为低电平；当输入为低电平时，“非”门输出为高电平。

13. 描述一下在电子电路中，二极管的作用是什么？答案：二极管在电子电路中主要起到整流、稳压、开关、保护等作用。

14. 解释一下在电子学中，什么是“阻抗”？答案：阻抗是指电路对交流电流的阻碍作用，包括电阻、电抗和相位差。

15. 请列举至少三种电子电路中常见的信号类型。

答案：模拟信号、数字信号、脉冲信号。
