电子工程师考试试题一、选择题1. 以下哪个元件是电阻？A. 二极管B. 三极管C. 电容器D. 电感器2. 以下哪个元件是二极管？A. NPN 双极型三极管B. PNP 双极型三极管C. MOSFETD. 电容器3. 以下哪个元件是变压器？A. 电阻B. 电感器C. 二极管D. 三极管4. 以下哪个元件是集成电路？A. 电阻B. 电容器C. 三极管D. 操作放大器5. 以下哪个元件是传感器？A. 力敏传感器B. 电容器C. MOSFETD. 变压器二、填空题6. 标准电阻值为_____欧姆。
7. 固定电压稳压器的作用是保持_____稳定。
8. 单相交流电压的频率是_____赫兹。
三、计算题9. 一个电阻为10欧姆的电路中，通过的电流为2安培，则该电路中的电压为多少伏特？10. 一个电容器的电容值为100μF，电压为10伏特，则该电容器储存的能量为多少焦耳？四、简答题11. 请简要解释电阻、电容和电感的作用和原理。
电阻：电阻是一个用于限制电流流过的元件。
当电流通过电阻时，会产生热量。
电阻的单位是欧姆，用符号Ω表示。
电容：电容存储电荷的能力，它的作用是在电路中存储和释放能量。
电容器由两个导体之间的绝缘介质分隔而成。
电容的单位是法拉，用符号F表示。
电感：电感是电能转化为磁能的元件。
当电流通过电感时，会产生磁场。
电感的单位是亨利，用符号H表示。
五、应用题12. 请设计一个简单的RC滤波电路，使输入信号的高频成分被滤除，输出为纯净的直流信号。
六、实验题13. 请用万用表测量一个电阻的电阻值。
请根据题目要求回答上述试题，答案如下：1. A2. A3. B4. D5. A6. 1K欧姆7. 输出电压8. 50赫兹9. 20伏特10. 0.5焦耳11. （略）12. （略）13. 请连接万用表的两个测试笔到电阻两端，读取万用表显示的数值即为电阻值。
以上为电子工程师考试试题的答案，希望能对你的学习有所帮助。

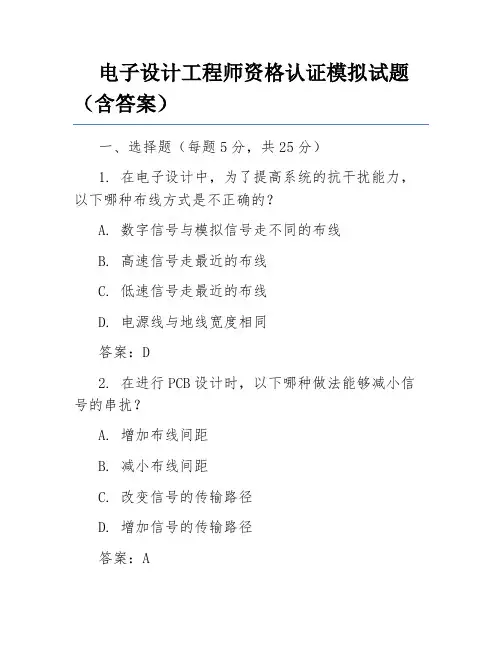

电子设计工程师资格认证模拟试题（含答案）一、选择题（每题5分，共25分）1. 在电子设计中，为了提高系统的抗干扰能力，以下哪种布线方式是不正确的？A. 数字信号与模拟信号走不同的布线B. 高速信号走最近的布线C. 低速信号走最近的布线D. 电源线与地线宽度相同答案：D2. 在进行PCB设计时，以下哪种做法能够减小信号的串扰？A. 增加布线间距B. 减小布线间距C. 改变信号的传输路径D. 增加信号的传输路径答案：A3. 以下哪种元器件在电子设计中用于进行模拟信号的滤波？A. 电容B. 电感C. 晶体管D. 运算放大器答案：B4. 在进行电源设计时，以下哪种做法能够提高电源的稳定性和抗干扰能力？A. 减小电源的输出电流B. 增加电源的输出电流C. 减小电源的输出电压D. 增加电源的输出电压答案：A5. 以下哪种电路能够实现数字信号的放大？A. 运算放大器B. 晶体管放大器C. 比较器D. 触发器答案：A二、简答题（每题10分，共30分）1. 请简述在电子设计中如何降低电源噪声的方法。
答案：降低电源噪声的方法有：（1）选择合适的电源滤波器，增加电源的抗干扰能力；（2）合理设计电源线路，减小电源回路的阻抗；（3）对电源进行屏蔽，减小外部干扰；（4）增加电源的输出电流和输出电压，提高电源的稳定性和抗干扰能力。
2. 请简述PCB设计中如何提高信号的完整性的方法。
答案：提高信号完整性的方法有：（1）合理选择信号传输路径，减小信号的延迟和损耗；（2）合理布局布线，减小信号的串扰和反射；（3）使用合适的传输线模型，考虑信号的阻抗匹配；（4）对高速信号进行去耦和滤波，减小信号的干扰。
3. 请简述电子设计中如何进行信号的抗干扰设计。
答案：信号的抗干扰设计可以从以下几个方面进行：（1）合理选择信号传输路径，避免信号传输过程中的干扰；（2）合理布局布线，减小信号的串扰和反射；（3）使用屏蔽和滤波手段，减小外部干扰；（4）对信号进行去耦和稳压，提高信号的抗干扰能力；（5）使用合适的元器件和电路设计，提高系统的抗干扰能力。
2023年电子工程师考试试题及答案(新版)
一、选择题
1. 下列哪个元器件主要用于存储数字信号？
A. 电容
B. 电感
C. 变压器
D. 集成电路
答案：D
2. 以下哪种编码方式具有错误检测和纠正的功能？
A. ASCII码
B. BCD码
C. 校验码
D. 压缩编码
答案：C
3. 以下哪个传感器用于测量温度？
A. 拉压传感器
B. 光传感器
C. 加速度传感器
D. 温度传感器
答案：D
二、填空题
1. 已知电阻R1=10Ω，电阻R2=20Ω，两者并联后总电阻为
__30Ω__。
2. 以下哪种信号具有频率为0Hz？
答案：直流信号
3. 奈奎斯特定理表明，信号的采样频率应该是信号最高频率的__两倍__。
三、简答题
1. 什么是电路？
电路是由电子元器件连接而成的路径，用于电流在其中流动。
2. 请简述数字信号与模拟信号的区别。
数字信号是离散的信号，只能取有限个特定数值，可以容易地进行存储和处理；模拟信号是连续的信号，可以取无限个数值。
3. 请解释电感和电容的作用。
电感用于储存电能和调节电流，可以阻止直流电流通过并允许交流电流通过；电容用于储存电能，可以阻止直流电流通过并允许交流电流通过。
四、计算题
1. 请计算并写出电阻R为200Ω时，通过电阻的电流为2A，所使用的电压为多少伏特？
答案：400V
2. 请计算并写出电容C为100μF时，经过电容的电压为10V 时，所储存的电能为多少焦耳？
答案：5μJ。

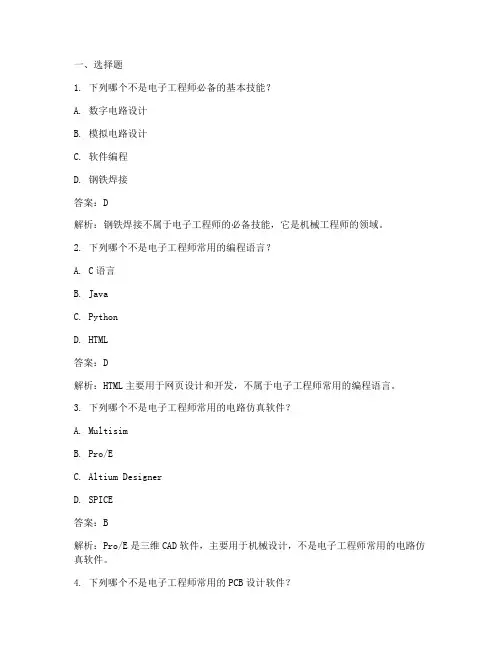

一、选择题1. 下列哪个不是电子工程师必备的基本技能？A. 数字电路设计B. 模拟电路设计C. 软件编程D. 钢铁焊接答案：D解析：钢铁焊接不属于电子工程师的必备技能，它是机械工程师的领域。
2. 下列哪个不是电子工程师常用的编程语言？A. C语言B. JavaC. PythonD. HTML答案：D解析：HTML主要用于网页设计和开发，不属于电子工程师常用的编程语言。
3. 下列哪个不是电子工程师常用的电路仿真软件？A. MultisimB. Pro/EC. Altium DesignerD. SPICE答案：B解析：Pro/E是三维CAD软件，主要用于机械设计，不是电子工程师常用的电路仿真软件。
4. 下列哪个不是电子工程师常用的PCB设计软件？A. Altium DesignerB. EAGLEC. Pro/ED. PCB123答案：C解析：Pro/E是三维CAD软件，不是电子工程师常用的PCB设计软件。
5. 下列哪个不是电子工程师常用的通信协议？A. TCP/IPB. USBC. I2CD. HTTP答案：D解析：HTTP是超文本传输协议，主要用于网页传输，不是电子工程师常用的通信协议。
二、填空题1. 电子工程师在进行电路设计时，需要遵循以下原则：可靠性、稳定性、（）、（）、（）。
答案：易维护性、抗干扰性、经济性解析：易维护性、抗干扰性、经济性是电路设计时需要遵循的原则。
2. 在数字电路中，常用的逻辑门有：与门、或门、非门、（）、（）。
答案：异或门、同或门解析：异或门和同或门是数字电路中常用的逻辑门。
3. 模拟电路中，常用的放大电路有：共射极放大电路、共集电极放大电路、（）、（）。
答案：共基极放大电路、差分放大电路解析：共基极放大电路和差分放大电路是模拟电路中常用的放大电路。
4. 电子工程师在进行电路调试时，常用的仪器有：示波器、（）、（）、（）。
答案：万用表、函数信号发生器、频率计解析：万用表、函数信号发生器、频率计是电子工程师进行电路调试时常用的仪器。
2023年电子工程师(初级)考试题库一、电路基础1. 请简要解释什么是电流？2. 什么是欧姆定律？请列出其数学表达式。
3. 请解释什么是串联电路和并联电路，并列举其区别。
4. 请解释什么是交流电和直流电，并给出其应用领域。
5. 什么是二极管？请说明它的作用和特点。
二、数字电路1. 请解释什么是逻辑门？2. 列举并简要说明常见的逻辑门。
3. 什么是布尔代数？请说明其与逻辑门之间的关系。
4. 请解释什么是触发器？并列举常见的触发器类型及其用途。
5. 请解释什么是计数器？并说明它的工作原理。
三、电子元器件1. 请解释什么是电阻器？并简要介绍其常见类型和用途。
2. 什么是电？请说明它的作用和特点。
3. 请解释什么是电感器？并列举其应用领域。
4. 请简要介绍二极管和三极管的区别及其应用。
5. 什么是集成电路？请介绍其种类和应用。
四、电磁场与电磁波1. 请解释什么是电磁场？并说明其产生的原理。
2. 请解释电磁波的特点及其分类。
3. 什么是无线电波？请说明其应用。
4. 请解释什么是电磁辐射？并简要说明其对人体的影响。
5. 请解释什么是天线？并说明其作用和种类。
五、电子工程应用1. 请解释什么是电源？并简要说明不同类型电源的特点。
2. 请解释什么是放大器？并列举几种常见的放大器类型及其应用。
3. 请解释什么是数字信号处理？并说明其应用领域。
4. 请解释什么是嵌入式系统？并列举其应用场景。
5. 请解释什么是可编程逻辑器件（PLD）？并说明其用途和优点。
以上是 2023年电子工程师(初级)考试题库(完整版) 的部分题目，请考生认真准备，祝您取得优异的成绩！。
电子工程师招聘面试试题大全一、基础知识考查1、请简要介绍电阻、电容和电感的基本特性和作用。
2、解释欧姆定律，并举例说明其在电路中的应用。
3、什么是直流电（DC）和交流电（AC）？它们的主要区别是什么？4、简述半导体器件（如二极管、三极管）的工作原理。
二、电路分析与设计1、给定一个简单的电路原理图，分析其工作原理，计算关键节点的电压和电流。
2、设计一个简单的直流稳压电源电路，要求输出电压为 5V，最大输出电流为 1A，并说明设计思路。
3、如何提高放大器的增益和带宽？请给出具体的方法和电路改进措施。
4、分析一个反馈电路（正反馈或负反馈），说明其对电路性能的影响。
三、数字电路1、解释二进制、十进制和十六进制之间的转换方法，并进行简单的计算。
2、简述组合逻辑电路和时序逻辑电路的区别，并分别举例说明。
3、设计一个简单的计数器电路，要求能够实现 0 到 9 的计数功能。
4、什么是触发器？列举几种常见的触发器类型，并说明其特点。
四、模拟电路1、谈谈您对运算放大器的理解，包括其主要参数和典型应用。
2、设计一个简单的有源滤波器电路，要求截止频率为 1kHz。
3、解释什么是噪声和干扰，以及在模拟电路中如何降低它们的影响。
4、如何提高模拟信号的采样精度？请从电路设计和信号处理两个方面进行阐述。
五、微控制器与编程1、您熟悉哪些微控制器（如 Arduino、STM32 等）？请简要介绍其特点和应用场景。
2、用 C 语言或其他编程语言实现一个简单的延时函数。
3、解释中断的概念，并举例说明在微控制器中的应用。
4、如何进行微控制器的系统调试和故障排查？六、通信与接口技术1、简述常见的通信协议（如 UART、SPI、I2C 等）的特点和应用场景。
2、解释蓝牙和 WiFi 通信的工作原理和区别。
3、设计一个基于 RS485 通信的多点数据采集系统，包括硬件和软件部分。
4、如何确保通信数据的准确性和完整性？七、实际项目经验1、请介绍您参与过的一个电子工程项目，包括项目的背景、目标、您的具体职责和最终成果。
电子工程师试题及答案一、选择题1. 下列哪项不属于计算机网络拓扑结构？A. 总线型B. 星型C. 网状型D. 分布式型答案：D2. 以下哪个是通信协议？A. HTTPB. HTMLC. CSSD. JavaScript答案：A3. 下列哪项不属于数字信号处理技术？A. 傅里叶变换B. Z变换C. 卷积运算D. 离散小波变换答案：C4. 集成电路中，ASIC是指什么？A. 通用集成电路B. 可编程逻辑器件C. 模拟信号集成电路D. 应用特定集成电路答案：D5. 以下哪个不是传输介质？A. 光纤B. 同轴电缆C. 波导D. 蓝牙答案：D二、填空题1. OSI网络参考模型共有___层。
答案：72. TCP/IP协议族中，IP是___层的协议。
答案：网络层3. 计算机领域中，RAM是指___。
答案：随机存取存储器4. 电子工程中，PCB代表___。
答案：印制电路板5. FPGA的英文全称是___。
答案：Field-programmable Gate Array三、简答题1. 请简要说明计算机网络中的IP地址是什么，并解释IP地址的分类。
答：IP地址是Internet Protocol的简称，它用于标识计算机网络中的设备。
IP地址由32位二进制数组成，通常用十进制表示。
IP地址分为IPv4和IPv6两个版本。
IPv4地址由4个8位组成，共32位，表示范围有限。
IPv6地址由128位二进制组成，表示范围更广。
根据IP地址的范围和用途不同，可以分为A、B、C、D、E五类。
其中A类地址用于大型网络，B类地址用于中等规模网络，C类地址用于小型网络，D类地址用于组播，E类地址保留。
2. 请简要说明数字信号处理技术的应用领域和作用。
答：数字信号处理技术广泛应用于音频信号处理、图像处理、语音识别等领域。
它的作用包括滤波、变换和编码等。
滤波是数字信号处理的基本操作，可以去除噪声和干扰，提高信号质量。
变换可以将信号从时域转换到频域或其他表示形式，方便后续处理。
电子工程试题及答案一、单项选择题（每题2分，共20分）1. 以下哪个选项是数字信号处理中常用的离散时间傅里叶变换（DTFT）的属性？A. 周期性B. 连续性C. 非周期性D. 非连续性答案：A2. 在模拟电路中，运算放大器的理想工作状态是：A. 饱和B. 截止C. 线性区D. 非线性区答案：C3. 以下哪个不是电子电路中的无源元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D4. 在数字逻辑设计中，以下哪个逻辑门可以实现非（NOT）功能？A. ANDB. ORC. NANDD. XOR答案：C5. 以下哪个是模拟信号？A. 音频信号B. 数字信号C. 脉冲信号D. 正弦波信号答案：A6. 在电子工程中，以下哪个单位用于测量电压？A. 欧姆B. 安培C. 伏特D. 瓦特答案：C7. 以下哪个是电磁波的传播特性？A. 反射B. 折射C. 衍射D. 所有选项答案：D8. 以下哪个是电子工程中常用的编程语言？A. PythonB. JavaC. C++D. 所有选项答案：D9. 在电子电路中，以下哪个元件用于隔离直流电压？A. 电阻B. 电容C. 电感D. 变压器答案：B10. 在数字通信中，以下哪个调制方式是最简单的？A. 振幅键控（ASK）B. 频率键控（FSK）C. 相位键控（PSK）D. 脉冲编码调制（PCM）答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是电子工程中常用的电源类型？A. 直流电源B. 交流电源C. 稳压电源D. 脉冲电源答案：A, B, C2. 在电子电路设计中，以下哪些是基本的放大器类型？A. 共射放大器B. 共基放大器C. 共集放大器D. 运算放大器答案：A, B, C3. 以下哪些是数字信号处理中常用的算法？A. 快速傅里叶变换（FFT）B. 离散余弦变换（DCT）C. 卡尔曼滤波D. 线性预测编码（LPC）答案：A, B, C, D4. 在电子工程中，以下哪些是电磁干扰（EMI）的来源？A. 电源线B. 信号线C. 地线D. 天线答案：A, B, C5. 在数字逻辑设计中，以下哪些是常见的逻辑门？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：A, B, C, D三、填空题（每题2分，共20分）1. 在电子电路中，电压的单位是________。

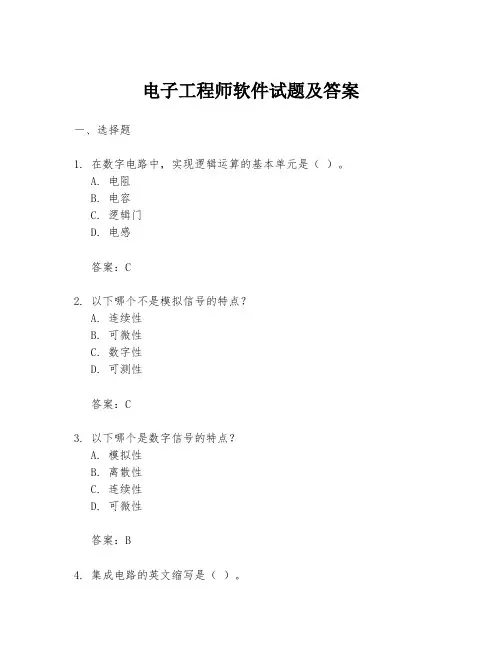

电子工程师软件试题及答案一、选择题1. 在数字电路中，实现逻辑运算的基本单元是（）。
A. 电阻B. 电容C. 逻辑门D. 电感答案：C2. 以下哪个不是模拟信号的特点？A. 连续性B. 可微性C. 数字性D. 可测性答案：C3. 以下哪个是数字信号的特点？A. 模拟性B. 离散性C. 连续性D. 可微性答案：B4. 集成电路的英文缩写是（）。
A. CPUB. RAMC. ROMD. IC答案：D5. 在电子电路中，电源电压为5V，通过一个电阻为1kΩ的电阻器，电流大小为（）。
A. 0.005AB. 5AC. 50mAD. 500mA答案：A二、填空题1. 电子电路中，电流的单位是______，电压的单位是______。
答案：安培（A）；伏特（V）2. 模拟信号与数字信号的主要区别在于模拟信号是______的，而数字信号是______的。
答案：连续；离散3. 电子电路中，二极管的主要特性是单向导电性，即允许电流从______端流向______端。
答案：阳极；阴极三、简答题1. 简述模拟电路和数字电路的区别。
答案：模拟电路处理的是连续变化的信号，如声音、光线等，其特点是信号的幅度和相位都可以变化，模拟电路可以对这些信号进行放大、滤波等处理。
数字电路处理的是离散的数字信号，其信号只有两种状态，通常用0和1表示，数字电路通过逻辑运算处理这些信号，实现计算、存储等功能。
2. 描述集成电路的基本概念。
答案：集成电路是一种将大量电子元件（如晶体管、电阻、电容等）集成在一块小的半导体材料上的电路。
它大大减小了电路的体积和重量，提高了电路的性能和可靠性。
集成电路广泛应用于计算机、通信设备、家用电器等领域。
结束语本试题旨在考察电子工程师对模拟电路、数字电路以及集成电路等基础知识的掌握程度。
通过选择题、填空题和简答题的形式，全面测试考生对电子工程领域内重要概念的理解和应用能力。
希望考生能够通过这些练习，加深对电子工程基础理论的理解，并在实际工作中灵活运用。

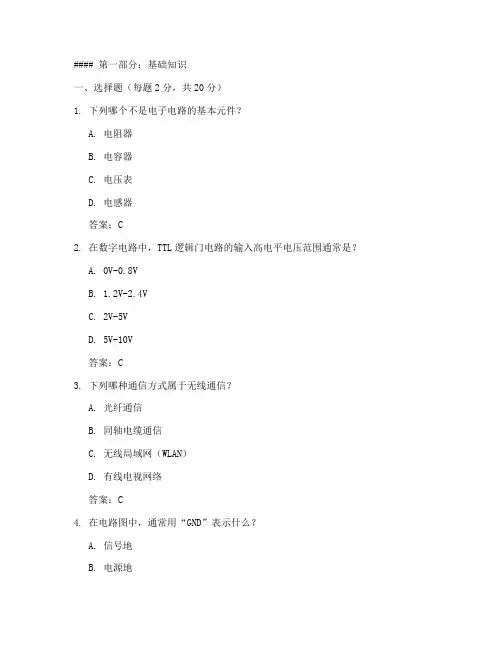

#### 第一部分：基础知识一、选择题（每题2分，共20分）1. 下列哪个不是电子电路的基本元件？A. 电阻器B. 电容器C. 电压表D. 电感器答案：C2. 在数字电路中，TTL逻辑门电路的输入高电平电压范围通常是？A. 0V-0.8VB. 1.2V-2.4VC. 2V-5VD. 5V-10V答案：C3. 下列哪种通信方式属于无线通信？A. 光纤通信B. 同轴电缆通信C. 无线局域网（WLAN）D. 有线电视网络答案：C4. 在电路图中，通常用“GND”表示什么？A. 信号地B. 电源地C. 接地D. 所有以上选项答案：D5. 在CMOS数字集成电路中，N沟道MOSFET（NMOS）和P沟道MOSFET（PMOS）的作用是什么？A. NMOS用于拉高输出电平，PMOS用于拉低输出电平B. NMOS用于拉低输出电平，PMOS用于拉高输出电平C. 两者都用于拉高输出电平D. 两者都用于拉低输出电平答案：B6. 在单片机应用系统中，通常使用什么编程语言进行编程？A. C语言B. JavaC. PythonD. PHP答案：A7. 下列哪个不是模拟电子技术中的基本放大电路？A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 负反馈放大电路答案：D8. 在信号与系统分析中，线性时不变系统的基本特性是什么？A. 线性性和时变性B. 线性性和时不变性C. 非线性性和时变性D. 非线性和时不变性答案：B9. 下列哪个不是PCB设计中的常用材料？A. 玻璃纤维增强塑料B. 环氧树脂C. 铜箔D. 铝箔答案：D10. 在电力电子器件中，下列哪种器件用于功率变换？A. 二极管B. 晶闸管C. 电阻器D. 电容器答案：B二、填空题（每题2分，共10分）1. 电子电路中的基本元件包括_______、_______、_______、_______等。
答案：电阻器、电容器、电感器、二极管2. 数字电路中的基本逻辑门包括_______、_______、_______、_______等。
电子工程师考试试题一、名词解释：101、电池容量：2、PCM（保护线路规格）：二、问答题：201、如何处理电路中接地的问题？若多个地之间应该怎样隔离？在进行PCB设计时，怎么解决多个地连接在一起对电路的干扰？2、功率场效应管（MOS FET）分为哪两类？都有什么区别？它在开关电源和功率电子线路中都有什么用途？在实际使用功率场效应管的过程中需要注意些什么问题？三、简答题：301、请简述基本运算电路的分类和相关作用，并画出相应的简图。
2、以下是开关电源的两种工作示意图，请简单描述其变换类型、工作原理和工作过程：图一图二四、综合题：40请简述以下电路的功能、工作原理及每个元器件的用途（TL431为2.5V的基准电压源），若要让电路实现以下功能：6.0V＜VDD＜7.1V时，亮1个LED；7.1V＜VDD＜7.4V时，亮2个LED；7.4V＜VDD＜7.7V时，亮3个LED；7.7V＜VDD＜8.4V时，亮4个LED，电路中R7、R8、R9的阻值分别为多少？请写出简单的计算思路和过程。
电子设计工程师认证综合知识考试模拟试题一、是非题（每题1.5分，共24分）1、（）变容二极管正常工作时，应加正向电压。
2、（）TTL门电路的标准高电平为+12V。
3、（）通常，电容器的品质因素（Q值）要高于电感器。
4、（）信号源的输出电阻应当大一点好，如此可增大它的带载能力。
5、（）模拟示波器中，不论是连续扫描还是触发扫描，扫描信号都应与被测信号同步。
6、（）要测量某一放大器或网络的幅频特性，应选用频谱分析仪作为测量仪器。
7、（）可以直接购置到100PF、1100PF的电容器。
8、( ) 在相同条件下,双端输出差动放大器的电压增益要比单端输出差动放大器的电压增益高一倍。
9、( ) 只要工作点合适，被晶体管放大器放大的信号就不会失真。
10、( ) 交流市电供电的直流稳压电源电路中，整流后的滤波电容器的容量一般为几微法拉。
11、( ) 对40Hz ~ 5kHz 的音频信号作A/D转换时，A/D转换芯片的转换时间至少不应小于100μs。
12、（）单片机作串行通信时，其波特率有固定与可变两种方式。
13、( ) 电压表的输入电阻应愈大愈好。
14、（）与非门的一个输入端为低电平时，其输出端总为低电平，而与其它输入端的状态无关。
15、（）在高速脉冲作用时，普通晶体二极管可能会失去单向导电性能。
16、（）Flash存储芯片是属于能够直接在线快速写入与读出的存储器。
二、选择题（每题2分共26分）1、标称为104的电容器，其容量为：（）A.104PFB.10000PFC.100000PFD. 4000PF2、89×51系列单片机的异步通信口为：（）A.单工B.半双工C.全双工D. 单工、双工兼有3、接口芯片8251是：（）A.串行接口芯片B.并行接口芯片C.串并行接口芯片D. 键盘、显示接口芯片4、检波二极管通常选用（）。
A. 硅二极管B. 变容二极管C. 整流二极管D. 高频锗二极管5、5V电压经过10位A/D转换后，其电压分辨率近似为（）。
A. 20mvB. 10 mvC. 5 mvD. 2.5 mv6、4.已知某存储芯的地址线为12根，则此存储器的容量至少为（）。
A. 8KBB. 4KBC. 2KBD. 1KB7、已知下图（EDP070225）,输入为周期2μs的对称方波，若要在输出端仍得到与输出近似的对称方波，则RC的乘积应（）。
A. RC<<1μsB. RC>>1μsC. RC=2μsD. RC=3~5μs8、6.共阴极七段数码管LED，显示数字8的16进制代码为（）。
A. 3FB.7FC.06D. 4F9、在色环（带）标识的电阻体上，棕色代表数字：( )A.1B.3C.2D.510、为了提高放大器的输入电阻，并稳定放大器的输出电压，应采用的反馈方式是：( )A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈11、设计一个频率可变，频率稳定度很高的低频信号源，选用的电路应为（）。
A. RC振荡电路B.石英晶体振荡电路C.DDS集成振荡电路D. LC三点式振荡电路12、在用7812集成芯片做成的稳压电源电路中，其桥式整流器输入的交流电压有效值大致为：（）。
A. 12V左右B.14 V左右C.18 V左右D. 20 V左右13、用示波器测量一信号幅度，已知探头置于X1位置，垂直灵敏度旋钮置于100mv/div,若屏幕上显示的波形高度（峰峰值）为6格，则被测信号的有效值约为（）。
A. 210mvB.420 mvC.300 mvD. 600 mv三、填空题（每题2分共16分）1、电压源的内阻应愈愈好。
电流源的内阻应愈愈好。
2、功率放大器的主要技术指标是、。
3、实现数制转换：（160）10=（）16=（）2。
4、电子技术中，PWM信号的中文含意是。
5、常用的触发电路有RS触发器及、等触发器。
6、RC正弦波振荡器的特点_____________________，石英晶体振荡器的特点是__________________。
7、要对信号的频谱进行分析，应选用的仪器是 ________________，要对放大器的频率特征进行测试，应选用的仪器是 _____________________。
8、能为计算机硬件电路识别的计算机语言是语言，面向问题且与CPU无关的计算机语言是语言。
四、简答题（每题5分共15分）1、已知电路如上图，请回答？A.这是什么电路B.写出输入Q与输入A端信号的逻辑关系C.S d、R d端信号的作用是什么？2、已知放大电路如图（EDP070242），请回答：A．画出V O信号波形，标出其幅度大致值。
B．说明电路特点（如输入阻抗、输出阻抗、放大倍数等）C．说明电路用途3、已知直流电机的控制原理电路如下图，请回答（1）说明如何控制电机M的转速？简述其理由？（2）说明如何控制电机的正反转？简述其理由？五、综合题（第1题10分，第2题9分，共19分）1、设计一个用三端集成电路的稳压电源，要求输出+12V电压，输出电流大于300mA，请回答：A.画出稳压电源的电路组成框图B.画出主要点信号的波形图C.标出各主要点信号的电压值D.画出稳压电源的电路图，标出主要元器件的参数或型号2、设计一语音采集、存储、回放系统，要求储存时间为30秒，语音的频率范围为200Hz~5KHz,请回答：A.画出系统的电路组成框图B.说明选用A/D转换器的主要技术参数。
电子工程师考试大纲1．电子技术基础1 ）电场与磁场：库仑定律、高斯定理、环路定律、电磁感应定律。
2 ）直流电路：电路基本元件、欧姆定律、基尔霍夫定律、叠加原理、戴维南定理。
3 ）正弦交流电路：正弦量三要素、有效值、复阻抗、单相和三相电路计算、功率及功率因数、串联与并联谐振、安全用电常识。
4） RC和RL电路暂态过程：三要素分析法。
5 ）变压器与电动机：变压器的电压、电流和阻抗变换、三相异步电动机的使用、常用继电-接触器控制电路。
6 ）二极管及整流、滤波、稳压电路7 ）三极管及单管放大电路8 ）运算放大器：理想运放组成的比例、加减和积分运算电路。
9）门电路和触发器：基本门电路 RS、D、JK触发器。
10）懂得电子产品工艺流程11）了解计算机电路设计了解EDA电路设计方法会用Protel设计电路原理图会用Protel设计印制电路板了解其他的设计软件12）了解电子产品的结构和装配13）懂得调试和检修2．模拟电子技术1）了解半导体及二极管2）了解放大电路3）了解线性集成运算放大器和运算电路4）了解信号处理电路5）了解信号发生电路6）了解功率放大电路7）了解直流稳压电源3．数字电子技术1）懂得数字电路基础知识2）了解集成逻辑门电路3）懂得数字基础及逻辑函数化简4）了解集成组合逻辑电路5）了解触发器的工作原理6）了解时序逻辑电路7）理解脉冲波形的产生7.1 了解TTL与非门多谐振荡器、单稳态触发器、施密特触发器的结构、工作原理、参数计算和应用8）数模和模数转换8.1 了解逐次逼近和双积分模数转换工作原理；R-2R网络数模转换工作原理；模数和数模转换器的应用场合8.2 掌握典型集成数模和模数转换器的结构8.3 了解采样保持器的工作原理4．现代通信技术1）软交换技术了解软交换的概念了解软交换的网络结构了解软交换的应用2）多协议标记交换（MPLS）理解MPLS技术的主要特点理解MPLS的工作原理及体系结构3）通用多协议标记交换（GMPLS）了解通用标记结构理解通用标记交换路径了解链路管理4）现代宽带接入新技术了解电信网接入技术了解计算机网接入技术了解有线电视网接入技术了解其他网接入技术5）非对称数字用户环路（ADSL）理解ADSL的标准理解ADSL网络结构了解ADSL的传输理解ADSL接入传输系统的特点初级电子设计工程师认证综合知识考试命题说明（试行）一、命题依据1. 照历届全国大学生电子设计竞赛试题的相关知识、系统组成、电路分析等；2. 参照教育部对部分高校教学评估时的电类学生评测试题的相关内容；3. 参照国内主要高校电子信息类专业教学计划中所涉课程及实验的基本知识与基本技能；4. 参照电子设计工程师认证培训大纲及考试要求。
二、命题原则1. 着重于基本知识的掌握与运用；2. 着重于基本技能的考核；3. 电子线路的分析（读图能力）；4. 着重于小系统的设计与分析（系统组成、所用电路、技能重点与难点）。
三、试题形式初级电子设计工程师（100分）：1. 是非题 24分2. 选择题 26分3. 填空题 16分4. 简答题 15分5. 综合题 19分助理电子设计工程师（130分）：在初级电子设计工程师的基础上，另加30分附加题。
四、命题范围1. 基本元器件R、L、C、二极管、三极管、场效应管的伏安特性、技术参数、标准选用等；2. 基本电路重点在RC、RLC等电路的基本知识、性能、应用等；3. 模拟电子技术重点在：（1）共e、共c等放大器的工作原理、电路组成、指标分析、元件选用；（2）OTL、OCL、BTL功率放大电路的电器组成、性能指标、功率估算等；（3）运算放大器的应用；（4）直流稳压电源与交流信号源的电路组成、技术指标等。
4. 数字电子技术重点在于数制转换、基本电路、译码器、触发器、计数器、存储器、数码管等的功能、输入输出间的逻辑关系等。
5. 计算机、单片机、FPGA等重点在于基本知识的掌握（如系统、硬件、软件、I/O口方面的基本知识）及A/D、D/A的性能、指标及选用等。
6. 基本技能（1）实验仪器：常用的稳亚电源、信号源、电压表、示波器（模拟为主）、扫频仪、频谱分析仪、频率计等的作用、输入输出阻抗、主要技术参数、使用方法等；（2）常用的信号检测方法：主要有时域、频域等的检测方法等；（3）元器件的选用与检测：C、R、常用IC芯片、A/D、D/A等的选用与检测；（4）简单电路性能的检测。
