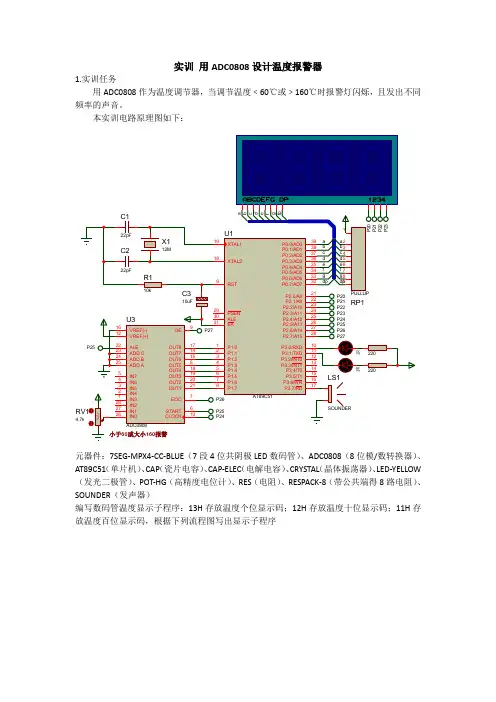

实训用ADC0808设计温度报警器
1.实训任务
用ADC0808作为温度调节器，当调节温度﹤60℃或﹥160℃时报警灯闪烁，且发出不同频率的声音。

本实训电路原理图如下：
元器件：7SEG-MPX4-CC-BLUE（7段4位共阴极LED数码管）、ADC0808（8位模/数转换器）、AT89C51（单片机）、CAP（瓷片电容）、CAP-ELEC（电解电容）、CRYSTAL（晶体振荡器）、LED-YELLOW （发光二极管）、POT-HG（高精度电位计）、RES（电阻）、RESPACK-8（带公共端得8路电阻）、SOUNDER（发声器）
编写数码管温度显示子程序：13H存放温度个位显示码；12H存放温度十位显示码；11H存放温度百位显示码，根据下列流程图写出显示子程序
报警子程序流程图：
SOUNDER扬声器发声子程序流程图：
主程序流程图：
时钟信号由定时器T1产生周期为2ms的方波：。

综合课程设计题目基于51单片机实现ADC0808数模转换与显示毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

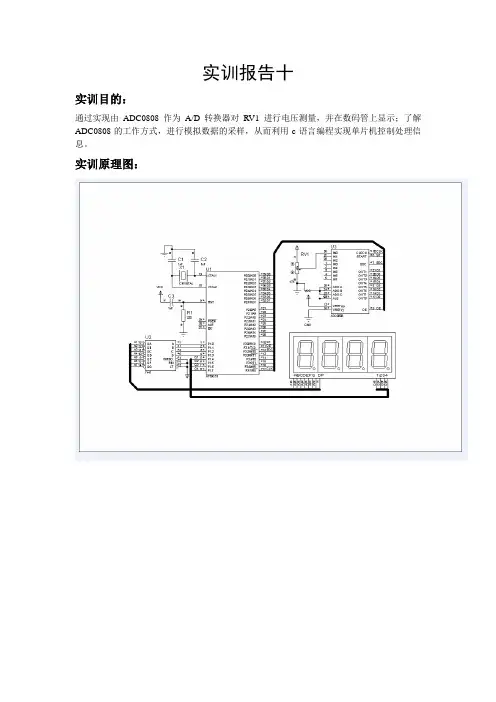

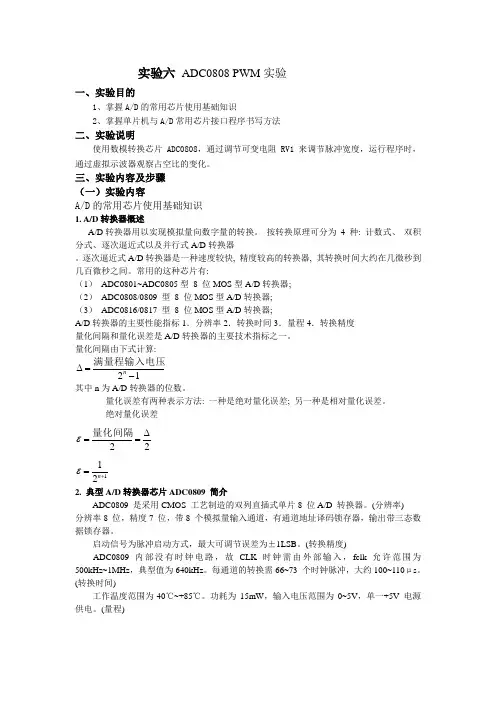

实训报告十实训目的：通过实现由ADC0808作为A/D转换器对RV1进行电压测量，并在数码管上显示；了解ADC0808的工作方式，进行模拟数据的采样，从而利用c语言编程实现单片机控制处理信息。

实训原理图：实训步骤：1.在ptoteus平台找出所需的元器件2.理解该实验的原理，按照原理图画出仿真图；3.根据实验要求写出如下程序：#include <reg51.H>unsigned char code dispcode[4]={0x10,0x20,0x40,0x00}; unsigned char temp;unsigned char dispbuf[4];unsigned char count=0;unsigned char getdata;sbit ST=P3^0;sbit OE=P3^1;sbit EOC=P3^2;sbit CLK=P3^7;void delay(unsigned int i){unsigned int j;for (j=0;j<i; j++);}void init(){EA=1;ET0=1;ET1=1;TMOD=0x12;TH0=216;TL0=216;TH1=(65536-4000)/256;TL1=(65536-4000)%256;TR1=1;TR0=1;}void conversion(){ST=0;ST=1;ST=0;while(EOC==0){;}OE=1;getdata=P0;OE=0;temp=getdata;dispbuf[0]=getdata/100;temp=temp-dispbuf[0]*100;dispbuf[1]=temp/10;temp=temp-dispbuf[1]*10;dispbuf[2]=temp;}void T0X()interrupt 1{CLK=~CLK;}void T1X() interrupt 3{TH1=(65536-4000)/256;TL1=(65536-4000)%256;for(count=0;count<=3;count++){P1=dispbuf[count]|dispcode[count];//输出显示控制代码delay(50);}}void main(void){init();while(1){conversion();}}总结：经过此次的实验，通过实现由ADC0808作为A/D转换器对RV1进行电压测量，并在数码管上显示，深刻地理解了ADC0808的结构以及工作方式，ADC0808是典型的8通道模拟输入8位并行数字输出地逐次逼近式A/D转换器。

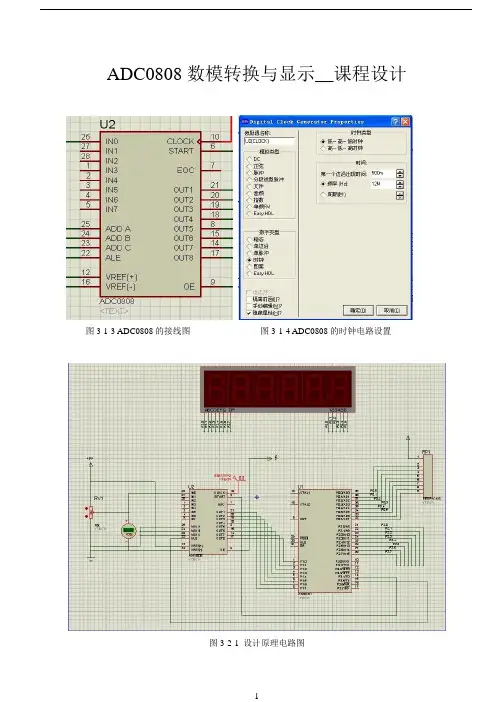

ADC0808数模转换与显示__课程设计图3-1-3 ADC0808的接线图图3-1-4 ADC0808的时钟电路设置图3-2-1 设计原理电路图IN0通道进入（由于使用的IN0通道，所以ADDA,ADDB,ADDC均接低电平），经过模/数转换后，产生相应的数字量经过其输出通道传送给AT89C51芯片的P1口，AT89C51负责把接收到的数字量经过数据处理，产生正确的7段数码管的显示段码传送给六位LED，同时它还通过其六位I/O 口P0.0、P0.1、P0.2、P0.3、P0.4、P0.5产生位选信号控制数码管的亮灭。

此外，ADC0808的CLOCK 用DCLOCK激励源，当激励源发出正脉冲时启动A/D转换，P3.5检测A/D转换是否完成，无论转换成功，均从P1口读取结果送给LED显示出来。

[2]硬件电路已经设计完成，就可以选取相应的芯片和元器件，利用Proteus软件绘制出硬件的原理，并仔细地检查修改，直至形成完善的硬件原理图。

3.3程序设计根据模块的划分原则，将该程序划分初始化模块，A/D转换子程序和显示子程序，这三个程序模块构成了整个系统软件的主程序，如图3-3-1所示。

[3]A/D转换子程序用来控制对输入的模块电压信号的采集测量，并将对应的数值存入相应的内存单元，其转换流程图如图3-3-2所示。

[3]开始初始化调用A/D转换子程序调用显示子程序结束图3-3-1 主程序框图图3-3-2 A/D转换流程图3.4仿真结果与分析1.当IN0口输入电压值为0V时，显示结果如图所示，测量误差为0V。

图3-4-1 输入电压为0V时，LED的显示结果4.00 3.984 0.40附录AT89C51单片机程序#include <REG51.H>#include <math.h>#include "timer.h"#define _nop {}unsigned char shuma[]={0xC0,0xF9,0xA4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x7f};sbit N1=P0^0;sbit N2=P0^1;sbit N3=P0^2;sbit N4=P0^3;sbit N5=P0^4;sbit N6=P0^5; sbit Point=P2^7;int V=0;void Delay_nms(unsigned char n){unsigned char a;for(;n>0;n--){for(a=0;a<100;a++){ _nop;_nop;_nop; _nop; } }}void display(int volt){unsigned char dis[6];int i,a,j=0,cn=0;for(i=0;i<6;i++){dis[i]=0;}a=volt;if(a==0){dis[0]=0;cn=1;}else{j=0;while(a>0){if(j>=6) break; dis[cn]=a%10;j++;cn++; a=a/10;}}//dis[1]=9; for(i=0;i<6;i++){N1=0;N2=0;N3=0;N4=0;N5=0;N6=0;P2=shuma[ dis[i] ];if(i==0)N6=1; }else if(i==1){N5=1;if(cn==2){Point=0;}}else if(i==2){N4=1;if(cn==3){Point=0;}}else if(i==3){ N3=1;if(cn==4){ Point=0;} }else if(i==4){N2=1;if(cn==5) {Point=0;}}else if(i==5){N1=1; if(cn==6){Point=0;}}Delay_nms(5);}}void main(){unsigned char key,i;IniTimer(25000);StartTimer();V=48367;while(1){display(V);}}。

适用标准文案电子科技大学UNIVERSITY OF ELECTRONIC SCIENCE AND TECHNOLOGY OF CHINA 综合课程设计题目鉴于 51 单片机实现 ADC0808 数模变换与显示学生姓名学号专业学院行政班号2021年 6 月 15 日纲要经过上学期对数据收集的学习,让我对 A/D 转变器有了必定的认识 .A/D 变换器是把收集到的采样模拟信号量化和编码后，变换成数字信号并输出的一种器件 . 而此刻 A/D 变换电路已集成在一块芯片上.本课程设计采纳芯片是ADC0808.ADC0808 是带有 8 位 A/D 变换器、 8 路多路开关以及微办理机兼容的控制逻辑的 CMOS 组件。

它是逐次迫近式 A/D 变换器，能够和单片机直接接口。

本课程设计以 AT89C51 单片机为核心，实现 ADC0808 的数模变换与显示 , 而后把变换后的结果显示在数码管上。

重点字：数据收集， A/D 转变器， ADC0808，逐次迫近式，单片机目录一、设计目的 (1)二、设计要乞降设计指标 (1)三、设计内容 (1)3.1 芯片介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (1)3.1.1 A/D 变换模块 (1)3.1.2 AT89C51单片机的构造原理与引脚功能 (3)3.2 路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.3 程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8四、本设计改进建议 (10)五、总结 (11)六、主要参照文件 (12)附录 (12)一、设计目的本课程设计的目的就是要锻炼学生的实质着手能力。

在理论学习的根基上，经过达成一个拥有综合功能的小系统，使学生将讲堂上学到的理论知识与实质应用联合起来，对电子电路、电子元器件等方面的知识进一步加深认识，同时在软件编程、调试、有关仪器设施的使用技术等方面获得较全面的锻炼和提高，为今后能够独立设计单片机应用系统的开发设计工作打下必定的根基。

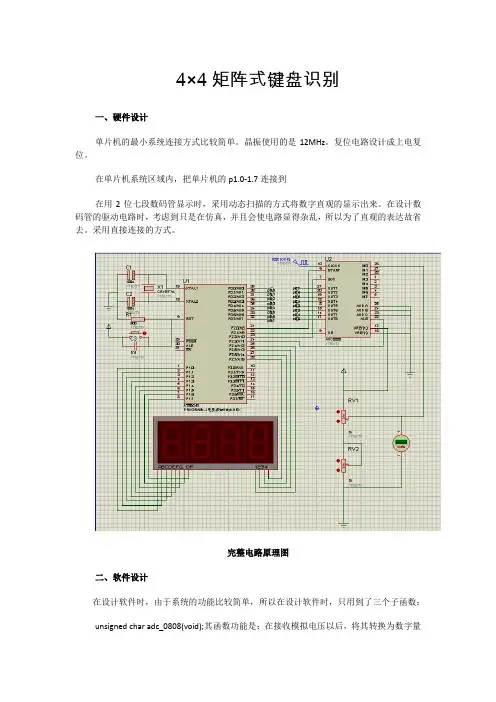

4×4矩阵式键盘识别一、硬件设计单片机的最小系统连接方式比较简单。

晶振使用的是12MHz。

复位电路设计成上电复位。

在单片机系统区域内，把单片机的p1.0-1.7连接到在用2位七段数码管显示时，采用动态扫描的方式将数字直观的显示出来。

在设计数码管的驱动电路时，考虑到只是在仿真，并且会使电路显得杂乱，所以为了直观的表达故省去。

采用直接连接的方式。

完整电路原理图二、软件设计在设计软件时，由于系统的功能比较简单，所以在设计软件时，只用到了三个子函数：unsigned char adc_0808(void);其函数功能是：在接收模拟电压以后，将其转换为数字量输出。

返回值就是模拟电压所对应的数字量。

void xianshi(int a,int b,int c,int d);其函数功能是：将输入的4个整型数用动态扫描的方式显示出来，其显示的并非ADC0808输出的数字量。

void delayx();其函数功能主要是起延时作用。

主函数：主要功能是将ADC0808输出的数字两转换为模拟电压的数值，转换公式为：a=ADC_0808()*19.6。

再提取每一位数字（共4位）。

然后显示。

三、联调为了能清晰的知道所显示的数值是否就是我们输入ADC0808的电压值，在ADC0808的输入端接了一个电压表。

在联调的过程中所遇到的问题有如下：1、显示电路的调试问题所在：无法完整显示2位七段数码管，或有闪烁现象。

解决方法：调整延时到最佳。

2、ADC0808电路的调试(1)、显示数值始终为0000.问题所在：未给ADC0808的CLK接口连接500k的时钟。

解决方法：在此接口添加时钟。

(2)、显示乱码问题所在：ADC0808的时序不对。

解决方法：通过查资料查得时序图如下：ADC0808时序图(3)、能完整显示4位数码管，但是显示的数值与电压表所显示不一致。

问题所在：adc0808输出的8位与单片机的P0口连接顺序不一致。
