静电粉末喷涂检验标准

静电粉末喷涂执行标准

本标准规定了静电粉末喷涂产品的质量要求及检验方法。本标准适用于以静电粉末喷涂为主要工艺生产的各类产品。

1. 外观检验

3.1 目的

外观检验的目的是确定产品表面是否光滑、平整、无流挂、无颗粒、无橘皮等现象。

3.2 方法

在光线充足的环境下，对产品进行目测观察。观察时，应距离产品表面保持20-30cm的距离，以避免因观察距离过近而产生视觉误差。

3.3 要求

产品表面应无气泡、无流挂、无颗粒、无橘皮等现象，色泽均匀，符合设计要求。

1. 附着力检验

4.1 目的

附着力检验的目的是确定产品表面涂层与基材之间的附着力是否达到规定要求。

4.2 方法

采用划格法进行附着力检验。在产品表面划出10个1cm²的方格，划痕深度应控制在2mm左右。然后，用3M透明胶带粘贴在划痕上，并用力按压胶带，确保胶带与涂层紧密接触。等待10分钟后，以中等力度迅速撕下胶带，观察涂层是否有脱落现象。

4.3 要求

在附着力检验过程中，要求产品表面涂层无脱落现象，附着力达到规定要求。如出现涂层脱落现象，则应判定该批次产品附着力不合格。

静电喷粉 判断方法

静电喷粉技术是一种常见的表面涂装方法，通过利用静电吸引力使粉末附着在工件表面上，然后经过烘干和固化形成均匀的涂层。这种技术在各个领域都有广泛的应用，如汽车制造、家电、建筑等。在进行静电喷粉时，我们可以通过以下几种方法来判断喷粉质量。

我们可以通过目测来判断喷粉的均匀性和质量。正常情况下，静电喷粉应该形成均匀的涂层，没有明显的颜色差异或斑点。如果涂层出现不均匀的情况，可能是因为喷粉设备的调整不当或者粉末质量不佳。此时，我们需要及时调整设备参数或更换优质的喷粉材料。

可以通过触摸来判断喷粉的附着力。正常情况下，静电喷粉后的涂层应该具有良好的附着力，不易剥落。我们可以用手指轻轻触摸喷粉涂层，如果感觉到有粉末掉落或者涂层易剥离，则说明附着力不够，可能是由于静电喷粉设备的工作电压不稳定或者粉末固化不足导致的。这时，我们需要调整设备参数或者增加固化时间来改善附着力。

还可以通过光泽度来判断喷粉的质量。正常情况下，静电喷粉后的涂层应该具有一定的光泽度，不应该过于暗淡或者过于闪亮。如果涂层过于暗淡，可能是粉末颜色选择不当或者固化温度过低导致的；如果涂层过于闪亮，可能是喷粉过厚或者固化温度过高导致的。在实际判断中，我们可以通过光线照射涂层表面来观察其光泽度，或者使用光泽度测试仪来进行精确测量。

可以通过抗腐蚀性来评判喷粉的质量。正常情况下，静电喷粉后的涂层应该具有一定的抗腐蚀性，能够有效保护工件表面免受氧化、腐蚀等损害。我们可以将喷粉涂层的工件暴露在高湿度环境中，观察一段时间后涂层是否出现锈蚀或者起泡现象。如果涂层出现异常情况，则可能是粉末成分选择不当或者固化过程中存在问题。在实际应用中，我们可以根据工件的具体要求来选择适合的喷粉材料，以确保涂层的抗腐蚀性能。

通过目测、触摸、光泽度和抗腐蚀性等指标，可以对静电喷粉质量进行初步判断。当然，在实际应用中还需要结合具体要求和实验数据，进行更加细致和准确的评估。通过不断优化喷粉工艺和材料选择，我们可以获得高质量的喷粉涂层，提高产品的外观和性能。

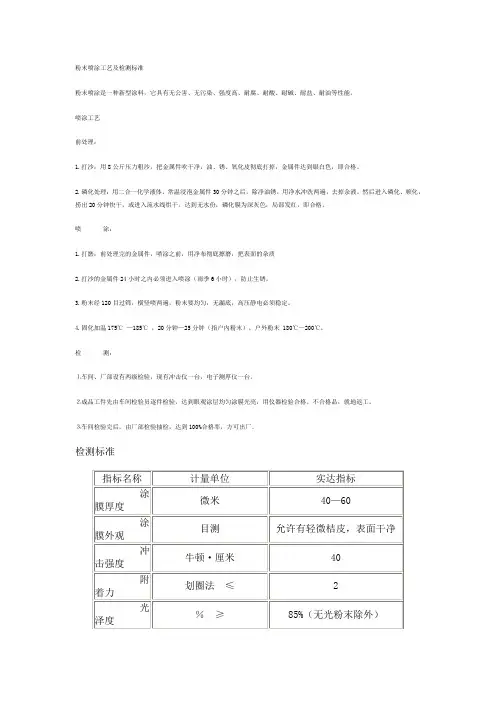

粉末喷涂工艺及检测标准

粉末喷涂是一种新型涂料，它具有无公害、无污染、强度高、耐腐、耐酸、耐碱、耐盐、耐油等性能。

喷涂工艺

前处理：

1.打沙：用8公斤压力粗沙，把金属件吹干净，油、锈、氧化皮彻底打掉，金属件达到银白色，即合格。

2.磷化处理：用二合一化学液体，常温浸泡金属件30分钟之后，除净油锈，用净水冲洗两遍，去掉余液。然后进入磷化、顿化，捞出20分钟快干，或进入流水线烘干。达到无水份，磷化膜为深灰色，局部发红，即合格。

喷 涂：

1.打磨：前处理完的金属件，喷涂之前，用净布彻底擦磨，把表面的杂质

2.打沙的金属件24小时之内必须进入喷涂（雨季6小时），防止生锈。

3.粉末经120目过筛，横竖喷两遍，粉末要均匀，无漏底，高压静电必须稳定。

4.固化加温175℃ —185℃ ，20分钟—25分钟（指户内粉末），户外粉末 180℃—200℃。

检 测：

⒈车间、厂部设有两级检验，现有冲击仪一台，电子测厚仪一台。

⒉成品工件先由车间检验员逐件检验，达到眼观涂层均匀涂膜光亮，用仪器检验合格。不合格品，就地返工。

⒊车间检验完后，由厂部检验抽检，达到100%合格率，方可出厂。

检测标准

指标名称 计量单位 实达指标

涂膜厚度 微米 40—60

涂膜外观 目测 允许有轻微桔皮，表面干净

冲击强度 牛顿·厘米 40

附着力 划圈法 ≤ 2

光泽度 ％ ≥ 85%（无光粉末除外） 耐硫酸 5% 20℃ 240小时 不起泡

耐碱性 5% 20℃ 240小时 不起泡

耐盐水 3% 20℃ 240小时 不起泡

耐机油 5号 浸 240小时 不起泡

轻松掌握粉末静电喷涂膜厚国标，做优质工

程必备技能

近年来，随着国家对于环保要求的不断提高，粉末静电喷涂技术

已成为目前应用最广泛的环保涂装技术之一。而对于粉末静电喷涂的

应用来说，膜厚控制是至关重要的一环。膜厚的合格与否直接影响到

涂层的质量、安全性、寿命等多个方面。现在国家已经针对粉末静电

喷涂膜厚制定了相关的国家标准（GB/T4957-2017）来规范行业，需

要我们在施工过程中认真遵守。

一、粉末静电喷涂膜厚国标规定

根据GB/T4957-2017，粉末静电喷涂的涂层膜厚一般按照工程合

同条款的规定执行。但如果没有明确规定，则需按照标准的要求执

行，具体如下：

钢结构通用：单层涂层膜厚应不少于60μm，总膜厚应不少于

120μm。

钢管：内壁膜厚不小于50μm，外壁膜厚不少于70μm。

金属铸造件/锻件：膜厚应按照涂层表面的要求，分别为

150μm/100μm。

铝和铝合金部件：基础防腐涂层应不少于40μm，面涂层应不少于

40μm。镀锌钢制件：膜厚应不少于80μm。

以上规定仅供参考，具体情况还需根据实际项目的设计要求、施

工技术等因素进行具体制定。

二、膜厚控制的方法

为了满足国家标准规范要求，我们在施工过程中需要采用科学、

规范的方法进行膜厚控制。目前，主要采用以下方法进行膜厚的控

制：

1.湿膜厚度：涂料干燥之前测量。

2.干涂膜厚度：涂料干燥之后测量。

3.烤表温度：控制烤表温度可以提高涂料固化效率，减少涂层失

效。

4.涂料的流变学性质：根据涂料的流变性质，控制工艺参数，保

证膜厚均匀、一致。

5.膜厚计：膜厚计是粉末静电喷涂施工过程中鉴定膜厚的主要工

具之一，其采用非接触式读数方式，高度贴合施工现场，便于工作人

员操作使用。

综上所述，粉末静电喷涂技术在使用过程中需要我们遵守国家标

准的要求。合理掌握膜厚控制技术，实现科学、规范的涂装技术操

作，才能为客户提供更加优质的工程服务。
