水利工程排涝泵站施工方案

一、总体概述

水利工程排涝泵站是用于排除低洼地区的积水，防止因积水造成的水灾和土壤涝渍。排涝泵站的施工工作需要依据当地的实际情况和设计要求，采取合理的方案进行施工。

本文将对水利工程排涝泵站的施工方案进行详细分析。从项目背景、施工条件、设计要求以及具体施工安排等方面进行阐述，以期为水利工程排涝泵站的施工提供有效的指导。

二、项目背景

水利工程排涝泵站位于农田低洼地区，由于地势低洼、排水不畅，容易积水，影响农作物生长，甚至导致水灾。为了解决这一问题，水利工程排涝泵站成为必不可少的设施。因此,

就这样, 项目开始了。排涝泵站的施工将大大改善地区的排水状况，为当地农业生产提供有效的保障。

三、施工条件

1. 地理环境：排涝泵站所在地区地势较低，土地以农田为主，周边无大型建筑，自然环境较为简单。

2. 气候条件：该地区属于温带季风气候，具有冬季寒冷、夏季炎热、降水集中的特点。

3. 交通条件：施工区域周边交通便利，有公路和铁路交通，方便物资运输和人员出行。

4. 土质条件：该地区土壤多为黏性土，含水量大，易形成积水。

四、设计要求

1. 泵站位置：根据当地地形地势和排水需求，确定排涝泵站的位置。

2. 泵站规模：根据实际情况确定排涝泵站的规模和设计排水量。

3. 设备配置：确定排涝泵站所需的泵机数量、功率和品种。

4. 输水管道：设计并布置输水管道，确保排涝泵站的排水能力，同时保证管道的牢固和耐久性。

五、具体施工安排

1. 准备工作：清理施工区域周边的杂物和杂草，确保施工区域干净整洁。

2. 基础工程：根据设计要求进行基础工程施工，包括泵站基础、输水管道基础的施工。

3. 设备安装：对排涝泵站所需的泵机进行安装调试，确保泵机稳定运行。 4. 管道铺设：根据设计要求进行输水管道的铺设和连接工作。

5. 电气安装：对设备进行电气接线安装，确保排涝泵站的配电系统正常运行。

6. 调试运行：对排涝泵站进行调试运行，检查设备运行情况和排水效果。

城市排涝泵站建设中的规划设计要点分析

摘要：本文以某城区排涝重建工程为例，为确保工程安全运用，在经过科学分析的基础上制定出城区排涝工程规划设计方案。

关键词：排涝泵站；设计要点

1泵站概况

某排涝泵站项目位于一排涝区，该区集水面积3.3km2，住宅区及水田面积193.3亩，总人口约2万人。全区地势相对较低，田面高程多在6.80～7.60m之间，每遇暴雨洪水，外靠大堤拒洪，内以某排涝泵站提水除涝。工程主要包括雨水泵站一座，总装机容量270kw/3台，设计排水流量4.7m3/s；自排涵闸1座，宽×高=1.5m×3.0m设计相当于十年一遇24h暴雨3d排干的标准，基本能解决当时区内的内涝淹没灾害，为当地的生产发展发挥了巨大的作用。

2泵站重建规划及设计要点

该站排区紧靠城区，经济发展迅速，按城市城建规划，经济结构的改变，使原来的农业经济区迅速发展成为集商贸、住宅于一体的商贸住宅区至工程规划时，区内已有3km2的土地被征用，被征区的地面高程基本填高3m，达到10.5～10.7m高程，比江河一年一遇洪峰水位10.50m高出或持平，使原相对较低的可作临时储水区的地域迅速变成地势相对较高的楼房和街道。由于城市化进程，改变了区内原有地形，增加了径流系数和缩短了汇流时间。暴雨时，使原有水利设施宣泄不及。原泵站排水能力不足，造成未被征用农田和村庄受涝情况时有发生，影响了区内生产和生活。 本工程设计主要按以下原则和设计要点进行。

3低水位的确定

排涝泵站的最低水位高程，对及时有效地排除内涝，降低泵站建设费用，具有较大的意义。从整体汇水区内的排水系统来看，尤其是已经形成了排水管渠系统的区域内，排涝泵站的最低水位高程，影响着管渠系统及其它排水设施能力的发挥。一般设计都按雨水泵站的要求考虑，一些书中提到雨水泵站的“最低水位一般略低于来水干管的管底。对于流量较大的泵站，为了避免泵房太深，施工困难，也可以略高于来水管的管低，使最低水位与该泵流量下来水管渠中的水面标高齐平”。排涝泵站的调查分析，笔者认为把上述观点引用到排涝泵站是欠佳的。应该根据泵站前是否有调节池柬舟两种情况考虑。

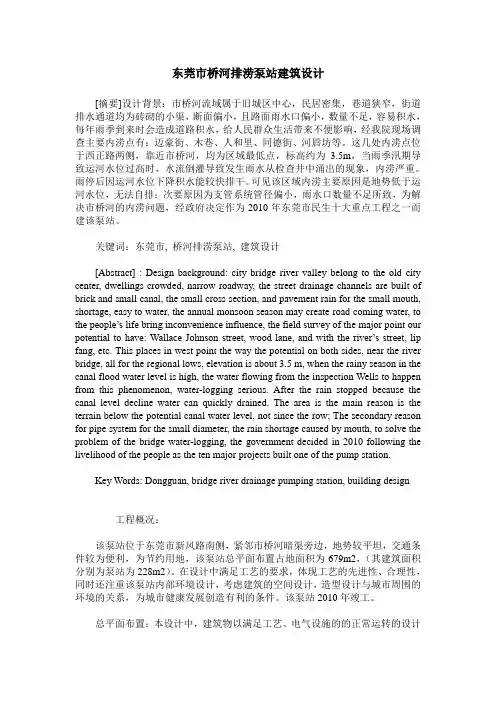

东莞市桥河排涝泵站建筑设计

[摘要]设计背景：市桥河流域属于旧城区中心，民居密集，巷道狭窄，街道排水通道均为砖砌的小渠，断面偏小，且路面雨水口偏小，数量不足，容易积水，每年雨季到来时会造成道路积水，给人民群众生活带来不便影响，经我院现场调查主要内涝点有：迈豪街、木巷、人和里、同德街、河唇坊等。这几处内涝点位于西正路两侧，靠近市桥河，均为区域最低点，标高约为3.5m，当雨季汛期导致运河水位过高时，水流倒灌导致发生雨水从检查井中涌出的现象，内涝严重。雨停后因运河水位下降积水能较快排干。可见该区域内涝主要原因是地势低于运河水位，无法自排；次要原因为支管系统管径偏小，雨水口数量不足所致，为解决市桥河的内涝问题，经政府决定作为2010年东莞市民生十大重点工程之一而建该泵站。

关键词：东莞市, 桥河排涝泵站, 建筑设计

[Abstract] : Design background: city bridge river valley belong to the old city

center, dwellings crowded, narrow roadway, the street drainage channels are built of

brick and small canal, the small cross section, and pavement rain for the small mouth,

shortage, easy to water, the annual monsoon season may create road coming water, to

the people’s life bring inconvenience influence, the field survey of the major point our

potential to have: Wallace Johnson street, wood lane, and with the river’s street, lip

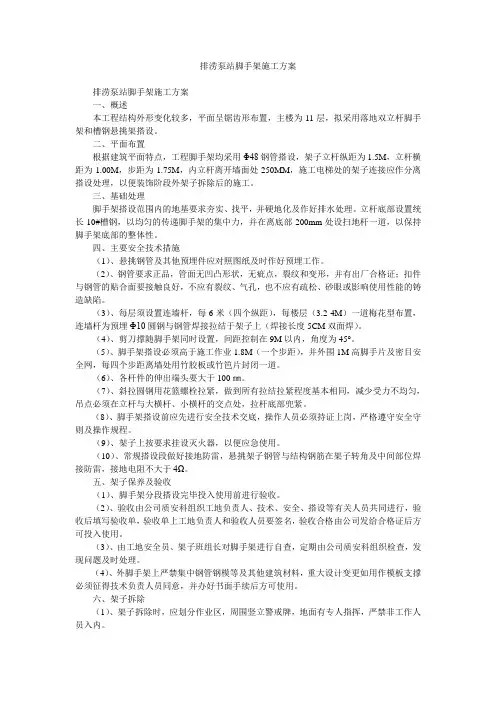

排涝泵站脚手架施工方案

排涝泵站脚手架施工方案

一、概述

本工程结构外形变化较多，平面呈锯齿形布置，主楼为11层，拟采用落地双立杆脚手架和槽钢悬挑架搭设。

二、平面布置

根据建筑平面特点，工程脚手架均采用Φ48钢管搭设，架子立杆纵距为1.5M，立杆横距为1.00M，步距为1.75M，内立杆离开墙面处250MM，施工电梯处的架子连接应作分离搭设处理，以便装饰阶段外架子拆除后的施工。

三、基础处理

脚手架搭设范围内的地基要求夯实、找平，并硬地化及作好排水处理。立杆底部设置统长10#槽钢，以均匀的传递脚手架的集中力，并在离底部200mm处设扫地杆一道，以保持脚手架底部的整体性。

四、主要安全技术措施

（1）、悬挑钢管及其他预埋件应对照图纸及时作好预埋工作。

（2）、钢管要求正品，管面无凹凸形状，无疵点，裂纹和变形，并有出厂合格证；扣件与钢管的贴合面要接触良好，不应有裂纹、气孔，也不应有疏松、砂眼或影响使用性能的铸造缺陷。

（3）、每层须设置连墙杆，每6米（四个纵距），每楼层（3.2-4M）一道梅花型布置，连墙杆为预埋Ф10圆钢与钢管焊接拉结于架子上（焊接长度5CM双面焊）。

（4）、剪刀撑随脚手架同时设置，间距控制在9M以内，角度为45°。

（5）、脚手架搭设必须高于施工作业1.8M（一个步距），并外围1M高脚手片及密目安全网，每四个步距离墙处用竹胶板或竹笆片封闭一道。

（6）、各杆件的伸出端头要大于100㎜。

（7）、斜拉圆钢用花篮螺栓拉紧，做到所有拉结拉紧程度基本相同，减少受力不均匀，吊点必须在立杆与大横杆、小横杆的交点处，拉杆底部兜紧。

（8）、脚手架搭设前应先进行安全技术交底，操作人员必须持证上岗，严格遵守安全守则及操作规程。

（9）、架子上按要求挂设灭火器，以便应急使用。

（10）、常规搭设段做好接地防雷，悬挑架子钢管与结构钢筋在架子转角及中间部位焊接防雷，接地电阻不大于4Ω。
