钢筋连接方法技术规范要求

钢筋连接技术规程jgj107-2016
《钢筋连接技术规程JGJ107-2016》是由中国建设部颁布的，旨
在规范钢筋连接工程的设计、施工、检验等方面的技术要求和规范管
理要求的行业标准。

本标准主要适用于钢筋混凝土建筑结构的连接，
旨在提高工程质量，降低施工风险。

首先，本标准明确了与钢筋连接相关的术语和定义。

其次，规定
了钢筋连接的分类、原则和设计要求。

其中，涉及到钢筋焊接、机械
连接、钢筋螺栓连接等多种连接方式，并对不同连接方式的应用条件
和限制做了详细说明。

此外，本标准还对连接节点的最小长度和弯曲
半径、钢筋长度及局部压力等方面提出了要求。

除了设计要求，本标准还规定了钢筋连接施工的技术要求和验收
标准。

根据工程实际情况，施工单位应选择合适的连接方式，并遵循
标准规定的安装要求和操作规程，从而确保连接质量。

验收时，应按
照标准规定对连接的强度、变形、破坏形态等方面进行检查和测试，
并对不合格连接进行整改。

此外，本标准还对钢筋连接的质量管理要求、安全防护措施和相
关文件管理等方面做了规定。

强调了施工单位应在进行钢筋连接工作前，对工程环境、设备和人员进行全面评估和管理，以确保工作安全
可靠，同时要求施工单位严格履行《建筑工程施工安全生产管理条例》等相关法律法规。

总之，《钢筋连接技术规程JGJ107-2016》以其全面、详细、严
格的规定，为钢筋连接工程的设计、施工、验收等各个环节提供了有
力的技术依据和规范管理要求，对于提高工作效率和工程质量、减少
施工风险具有重要的意义。

结构施工中的钢筋连接技术与规范要求一、介绍钢筋连接技术的重要性钢筋连接技术是结构施工中的关键环节之一，其质量直接影响着建筑物的稳定性和安全性。

钢筋连接技术的合理应用可以有效增强构件之间的连接强度，提高整体抗震性能，保证结构的正常工作状态。

本文将围绕钢筋连接技术的规范要求和施工中常用的连接方式进行阐述，以期提高施工质量，确保工程的安全性和可靠性。

二、常用的钢筋连接方式1. 搭接连接搭接连接是最常见的钢筋连接方式之一。

它是通过将两根钢筋重叠连接，然后用钢筋焊接或用钢筋连接套筒来固定。

搭接长度要满足一定的要求，一般要求大于或等于40倍钢筋直径。

搭接连接的优点是施工简单，成本低廉，适用于较小的荷载。

2. 螺旋连接螺旋连接是将两根钢筋分别预制成螺纹，并通过螺纹之间的互相嵌合，使得钢筋产生连接。

螺纹连接方式适用于中小直径的钢筋连接，比较常见的应用是在混凝土柱与梁的连接中，能够有效提高连接的强度和稳定性。

3. 焊接连接焊接连接是通过将两根钢筋进行电弧焊接或者气焊连接起来。

焊接连接具有连接强度高、牢固可靠的特点，适用于大直径的钢筋连接。

然而，在施工中需要注意焊接工艺的选择与操作，以免焊接接头出现缺陷，影响连接质量。

4. 压接连接压接式连接是通过将两根钢筋装入一个开孔的管壳中，然后利用外力压紧松散的连接部分，形成连接。

这种连接方式相对简单，适用于中小直径的钢筋连接，但要注意压接力度的控制，避免过度或不足造成连接质量不达标的问题。

三、钢筋连接技术的规范要求1. 连接长度要求钢筋连接的长度要满足相关规范的要求，一般来说，连接长度应大于40倍钢筋直径，以确保连接的强度与稳定性。

对于螺旋连接和压接连接，还需要根据规范要求控制螺旋的进攻深度或者压接的长度。

2. 连接的受力要求钢筋连接需要承受多向力的作用，因此在设计和施工中要根据实际荷载情况对连接进行力学计算和确定。

连接的受力过程应保证连接部位的应力均匀分布，避免出现集中应力导致连接松动或破裂的情况。

最新钢筋对接规范标准钢筋作为建筑结构中的重要材料，其对接质量直接关系到结构的安全性和耐久性。

随着建筑技术的发展和工程实践的积累，钢筋对接规范标准也在不断更新和完善。

以下是最新的钢筋对接规范标准内容：钢筋对接是确保钢筋连接质量的关键环节，它涉及到钢筋的切割、对接、焊接等多个步骤。

以下是钢筋对接的最新规范标准：1. 钢筋材料要求：- 钢筋应符合国家相关标准，具有合格的材质证明和质量检验报告。

- 钢筋应无明显弯曲、锈蚀、损伤等缺陷。

2. 钢筋切割：- 钢筋切割应使用合适的切割工具，确保切口平整，无毛刺。

- 切割后的钢筋端部应保持垂直，偏差不超过2mm。

3. 钢筋对接前的准备：- 对接前，钢筋表面应清理干净，去除油污、锈蚀等。

- 钢筋端部应平整，必要时进行打磨。

4. 钢筋对接方式：- 钢筋对接可采用焊接、机械连接或套筒连接等方式。

- 焊接应符合焊接工艺规范，确保焊缝质量。

5. 焊接规范：- 焊接前应进行焊接工艺试验，确定合适的焊接参数。

- 焊接过程中应控制好焊接温度和速度，避免烧伤钢筋。

- 焊缝应饱满、均匀，无裂纹、夹渣等缺陷。

6. 机械连接和套筒连接：- 机械连接和套筒连接应使用符合标准的连接件。

- 连接过程中应保证连接件与钢筋的紧密配合。

7. 质量检查：- 钢筋对接完成后，应进行外观检查和力学性能试验。

- 外观检查包括焊缝、连接件等的完整性和均匀性。

- 力学性能试验包括拉伸试验、弯曲试验等。

8. 记录和标识：- 所有钢筋对接过程应有详细的记录，包括材料、工艺、检查结果等。

- 合格的钢筋对接部位应有明确的标识。

9. 安全与环保：- 钢筋对接过程中应遵守相关的安全操作规程。

- 焊接、打磨等操作应采取防尘、防毒等环保措施。

10. 后续维护：- 钢筋对接后的维护工作也非常重要，应定期检查连接部位的完好性。

以上规范标准旨在确保钢筋对接的质量和安全性，适用于各类建筑工程。

在实际应用中，施工单位应根据具体情况，结合最新的技术发展和实践经验，不断优化钢筋对接工艺，提升工程质量。

钢筋连接质量控制技术规范要求1. 引言本文档旨在制定钢筋连接质量控制技术规范要求，以确保钢筋连接的安全性和稳定性。

本规范适用于各类钢筋连接施工工程。

2. 质量控制要求2.1 钢筋材料选择2.1.1 钢筋材料应符合国家标准要求，并具有相应的产品合格证明。

2.1.2 钢筋材料的直径、长度、筋种应符合设计要求，并应进行清理和除锈处理。

2.2 钢筋连接施工工艺2.2.1 钢筋连接应按照设计图纸和相应的施工工艺要求进行，不得随意改变连接方式。

2.2.2 在进行钢筋连接前，应对钢筋进行预埋定位，确保连接的准确性和精度。

2.2.3 钢筋连接的焊接应采用合适的焊接方法，焊接质量应符合相关标准的要求。

2.3 钢筋连接验收2.3.1 钢筋连接完成后，应进行验收。

验收内容包括连接的准确性、牢固性和焊接质量的合格性。

2.3.2 验收应由具备相应资质和经验的专业人员进行，并记录在工程文件中。

3. 质量控制措施3.1 施工人员培训3.1.1 施工单位应组织钢筋连接施工人员进行相关培训，提升其专业技能和质量意识。

3.1.2 培训内容包括钢筋连接的施工工艺、焊接方法和质量控制要求等。

3.2 施工现场管理3.2.1 施工现场应保持整洁有序，设立合理的施工区域，并配备必要的施工设备和工具。

3.2.2 现场施工人员应按照规范要求进行操作，严禁违反施工规范和安全标准。

3.3 质量检测3.3.1 施工单位应委托有资质的第三方检测机构对钢筋连接进行抽样检测。

3.3.2 检测内容包括连接的尺寸、焊缝质量和连接牢固性等。

4. 监督和管理4.1 建立有效的质量监督机制，定期对钢筋连接的施工过程和质量进行监督检查。

4.2 发现质量问题应及时整改，并记录整改过程和结果。

4.3 对于严重违反质量规范的行为，应进行相应的处理和追责。

5. 总结本文档为钢筋连接质量控制技术规范要求，通过对钢筋材料选择、施工工艺、验收措施、质量控制措施、监督和管理等方面的规定，可有效提高钢筋连接的质量，确保工程的安全和稳定。

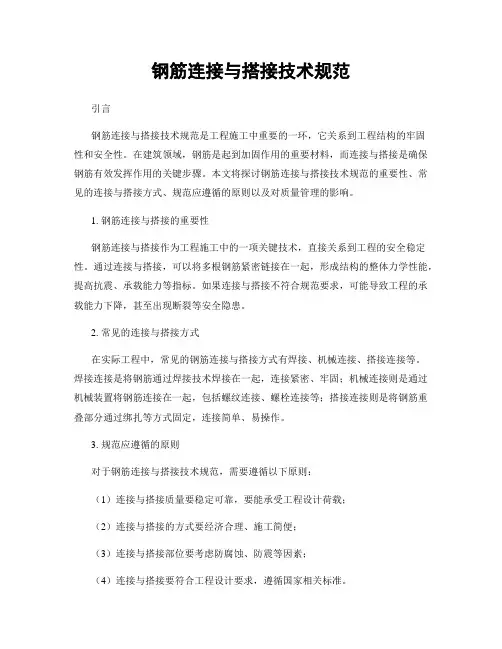

钢筋连接与搭接技术规范引言钢筋连接与搭接技术规范是工程施工中重要的一环，它关系到工程结构的牢固性和安全性。

在建筑领域，钢筋是起到加固作用的重要材料，而连接与搭接是确保钢筋有效发挥作用的关键步骤。

本文将探讨钢筋连接与搭接技术规范的重要性、常见的连接与搭接方式、规范应遵循的原则以及对质量管理的影响。

1. 钢筋连接与搭接的重要性钢筋连接与搭接作为工程施工中的一项关键技术，直接关系到工程的安全稳定性。

通过连接与搭接，可以将多根钢筋紧密链接在一起，形成结构的整体力学性能，提高抗震、承载能力等指标。

如果连接与搭接不符合规范要求，可能导致工程的承载能力下降，甚至出现断裂等安全隐患。

2. 常见的连接与搭接方式在实际工程中，常见的钢筋连接与搭接方式有焊接、机械连接、搭接连接等。

焊接连接是将钢筋通过焊接技术焊接在一起，连接紧密、牢固；机械连接则是通过机械装置将钢筋连接在一起，包括螺纹连接、螺栓连接等；搭接连接则是将钢筋重叠部分通过绑扎等方式固定，连接简单、易操作。

3. 规范应遵循的原则对于钢筋连接与搭接技术规范，需要遵循以下原则：（1）连接与搭接质量要稳定可靠，要能承受工程设计荷载；（2）连接与搭接的方式要经济合理、施工简便；（3）连接与搭接部位要考虑防腐蚀、防震等因素；（4）连接与搭接要符合工程设计要求，遵循国家相关标准。

4. 焊接连接技术规范焊接连接作为常见的钢筋连接方式，在工程施工中应遵循以下规范：（1）焊接材料应符合国家标准，焊工应持有相关证书；（2）焊接接头的准备和处理要符合要求，确保焊缝牢固；（3）焊接应采取适当的工艺措施，防止焊接变形和裂纹；（4）焊接缺陷和质量问题要及时发现和处理，确保焊接接头质量。

5. 机械连接技术规范机械连接作为一种常用的钢筋连接方式，需要遵循以下规范：（1）机械连接件的选用应符合设计要求，保证连接的可靠性；（2）螺纹连接的螺纹尺寸和形状应符合标准规定；（3）螺纹连接时应注意预紧力和转角控制，避免过度或不足；（4）螺栓连接的紧固力要符合规定的标准，扭矩扳手等工具要使用正确。

钢筋机械连接操作规程和技术要求钢筋机械连接操作规程和技术要求一、操作规程1.在进行钢筋机械连接之前，应检查连接器的型号、规格、数量和质量，确保其符合设计及其要求。

2.在施工现场进行钢筋机械连接之前，应配备符合安全生产要求的必要设备和工具，并保持施工现场整洁有序。

3.在进行钢筋机械连接时，应将钢筋头端打磨光洁，并清除锈蚀、污垢、灰尘等杂质。

4.在进行钢筋机械连接之前，应检查钢筋连接钢套的内径是否符合规格要求，并对钢筋和连接器进行预装配。

5.在进行钢筋机械连接时，连接器应保持垂直或水平，并用扳手逐级旋紧，直至达到设计要求的旋紧力矩。

6.在钢筋机械连接过程中，若连接器旋紧力矩达不到要求，应立即更换连接器，以保证钢筋连接的质量和安全性。

7.钢筋机械连接完成后，应对连接点进行检查和验收。

验收合格后方可进行浇筑施工。

二、技术要求1.钢筋机械连接应符合设计要求，并按照钢筋连接型号、规格和数量正确安装连接器及其它附件。

2.钢筋连接连接器应符合国家标准及其它相关规范要求。

连接器的材质应符合设计和使用环境的要求，并在储存和使用过程中避免受到机械损坏和锈蚀。

3.钢筋机械连接的连接点应保证牢固和耐久，连接点周围不得有空隙和气泡，确保连接点内部流动性好和混凝土浇注进入易。

4.钢筋机械连接时应保证钢筋的尺寸和长度满足设计要求，并在连接前对钢筋头端进行清理、打磨和加固处理。

5.钢筋机械连接时，应确保连接器安装垂直和水平，并逐级旋紧连接器，避免出现翘曲、断裂等质量问题。

6.钢筋机械连接采用的连接器应符合相关标准的试验规范和要求，并通过合格鉴定、检测和认证。

7.钢筋机械连接完成后，应按照要求进行验收检查，并对连接点进行标志和记录。

检查不合格的应及时更换和修理。

8.钢筋机械连接过程中，应注意保护工人的人身安全，遵守安全操作规程和安全生产要求，随时检查和排除各种安全隐患。

总之，钢筋机械连接是现代建筑施工中常用的一种连接方式，其质量和安全性不仅关系到建筑物的建造和使用，也关系到人们的生命财产安全。

钢筋连接方式的规范篇一：钢筋连接要求附录B 钢筋接头技术要求和外观质量钢筋绑扎接头技术要求：1 受拉区内的光圆钢筋末端应作成彼此相对的180°弯钩，带肋钢筋应作成彼此相对的90°弯钩。

绑扎接头的搭接长度（由两钩端部切线算起）应符合表的规定。

表钢筋绑扎接头的最小搭接长度注：① d为钢筋直径。

②绑扎接头的搭接长度除应符合本表规定外，且在受拉区不得小于300 mm，在受压区不得小于200 mm。

2 受压区光圆钢筋的末端，可不作弯钩，但钢筋搭接长度不得小于30d。

钢筋电弧焊和闪光对焊接头技术要求：1 钢筋电弧焊和闪光对焊接头类型应符合表的规定。

2 钢筋电弧焊接头外观质量应符合下列要求：1）搭接接头的长度、帮条的长度和焊缝的总长度应符合表的规定。

2）钢筋搭接接头的搭接部位应预弯，搭接钢筋的轴线应位于同一直线上。

3）帮条电弧焊的帮条，宜采用与被焊钢筋同级别、同直径的钢筋；当采用同级别不同直径的钢筋作帮条，且被焊钢筋与帮条钢筋均为Ⅰ级钢筋时，两帮条钢筋的直径应大于或等于被焊钢筋的，当被焊钢筋与帮条钢筋为Ⅱ、Ⅲ级钢筋时，两帮条钢筋的直径应大于或等于。

表钢筋电弧焊和闪光对焊接头类型注：①在无条件进行序号2、4的双面焊缝电弧焊时，可采用3、5的单面焊缝电弧焊；②表中的帮条或搭接长度值，不带括号的数字适用于Ⅰ级钢筋，括号中的数字适用于Ⅱ、Ⅲ级钢筋；③采用序号2～5的电弧焊时，焊缝长度不应小于帮条或搭接长度，焊缝高度h及焊缝宽度b应按本附录图测量；当采用序号6焊接时，h及b应按本附录图测量。

帮条和被焊钢筋的轴线应在同一平面上。

4）焊缝高度h应等于或大于，并不得小于4 mm，焊缝宽度b应等于或大于，并不得小于8 mm（图）。

5）钢筋与钢板进行搭接焊时，搭接长度应大于或等于钢筋直径的4倍（Ⅰ级钢筋）或5倍（Ⅱ级钢筋）。

焊缝高度h应等于或大于，并不得小于4 mm，焊缝宽度b应等于或大于，并不得小于6 mm（图）图钢筋搭接、图钢筋与钢板帮条焊接的焊缝焊接的焊缝1）接头周缘应有适当的镦粗部分，并呈均匀的毛刺外形。

钢筋安装施工技术规范要求1、钢筋安装施工要点：（1）钢筋安装时，钢筋的品种、级别、规格、数量和箍筋的间距应符合设计要求。

（2）钢筋保护层的厚度应符合设计要求。

（3）钢筋的绑扎应符合下列规定：1）钢筋的交叉点应采用铁丝扎牢。

2）板和墙的钢筋网，除靠近外围两行钢筋的相交点全部扎牢外，中间部分交叉点可间隔交错扎牢，但必须保证受力钢筋不产生位置偏移；双向受力的钢筋，必须全部扎牢。

3）梁和柱的箍筋，除设计有特殊要求外，应与受力钢筋垂直设置；箍筋弯钩叠合处，应沿受力钢筋方向错开设置。

4）在柱中竖向钢筋搭接时，角部钢筋的弯钩平面与模板面的夹角对矩形柱应为45°角，对多边形柱应为模板内角的平分角；对圆形柱钢筋的弯钩平面应与模板的切平面垂直；中间钢筋的弯钩平面应与模板面垂直；当采用插入式振捣器浇筑小型截面柱时，弯钩平面与模板面的夹角不得小于15°。

5）绑扎或焊接的钢筋网和钢筋骨架，不得有变形，松脱和开焊。

2、地下室墙筋绑扎（1）先绑2～4根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位；并画好竖筋分档标志。

一般情况横筋在外，竖筋在里，所以先绑竖筋后绑横筋。

横竖筋的间距及位置应符合设计要求。

（2）墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，其搭接长度及位置要符合设计图纸及施工规范的要求。

（3）双排钢筋之间应绑间距支撑或拉筋，以固定钢筋间距。

支撑或拉筋，间距1m左右；以保证双排钢筋之间的距离。

（4）在墙筋外侧应绑上带有铁丝的砂浆垫块以保证保护层的厚度。

（5）各连接点的抗震构造钢筋及锚固长度，均应按设计要求进行绑扎。

如首层柱的纵向受力钢筋伸入地下室墙体深度；墙端部、内外墙交接处受力钢筋锚固长度等，绑扎时应注意。

（6）配合其他工种安装预埋管件、预留洞口等，其位置，标高均，应符合设计要求。

3、柱子钢筋绑扎（1）工艺流程：弹柱子线→剔凿柱混凝土表面浮浆→修理柱子筋→套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋（2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。

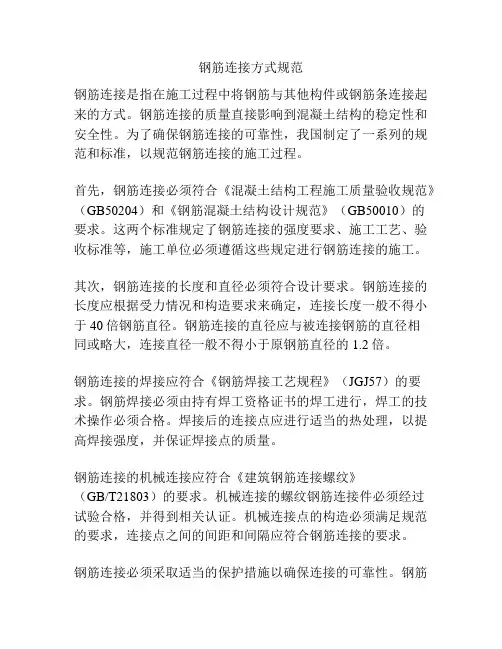

钢筋连接方式规范钢筋连接是指在施工过程中将钢筋与其他构件或钢筋条连接起来的方式。

钢筋连接的质量直接影响到混凝土结构的稳定性和安全性。

为了确保钢筋连接的可靠性，我国制定了一系列的规范和标准，以规范钢筋连接的施工过程。

首先，钢筋连接必须符合《混凝土结构工程施工质量验收规范》（GB50204）和《钢筋混凝土结构设计规范》（GB50010）的要求。

这两个标准规定了钢筋连接的强度要求、施工工艺、验收标准等，施工单位必须遵循这些规定进行钢筋连接的施工。

其次，钢筋连接的长度和直径必须符合设计要求。

钢筋连接的长度应根据受力情况和构造要求来确定，连接长度一般不得小于40倍钢筋直径。

钢筋连接的直径应与被连接钢筋的直径相同或略大，连接直径一般不得小于原钢筋直径的1.2倍。

钢筋连接的焊接应符合《钢筋焊接工艺规程》（JGJ57）的要求。

钢筋焊接必须由持有焊工资格证书的焊工进行，焊工的技术操作必须合格。

焊接后的连接点应进行适当的热处理，以提高焊接强度，并保证焊接点的质量。

钢筋连接的机械连接应符合《建筑钢筋连接螺纹》（GB/T21803）的要求。

机械连接的螺纹钢筋连接件必须经过试验合格，并得到相关认证。

机械连接点的构造必须满足规范的要求，连接点之间的间距和间隔应符合钢筋连接的要求。

钢筋连接必须采取适当的保护措施以确保连接的可靠性。

钢筋连接点应进行防锈处理，在施工过程中要避免弄脏连接点。

在混泥浆固化前，钢筋连接点应用保护胶膜进行保护，以防止连接点受到外界侵蚀。

钢筋连接的施工必须进行验收。

施工单位应按照相关规范对钢筋连接进行验收，确保连接的质量符合要求。

验收内容包括焊接质量、机械连接的可靠性、连接长度和直径的符合性等。

总之，钢筋连接的施工必须符合相关规范和标准的要求，以确保连接的可靠性和安全性。

施工单位应严格按照规范进行施工，采取适当的措施保护连接点，并进行验收，确保连接的质量。

只有这样，才能确保混凝土结构的稳定性和安全性。

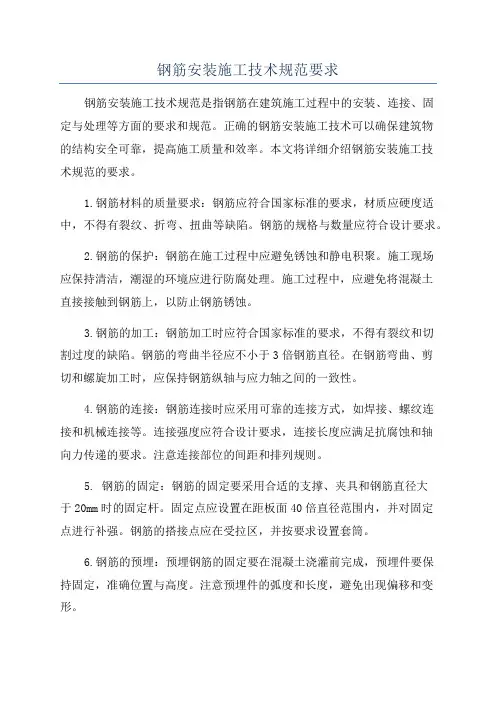

钢筋安装施工技术规范要求钢筋安装施工技术规范是指钢筋在建筑施工过程中的安装、连接、固定与处理等方面的要求和规范。

正确的钢筋安装施工技术可以确保建筑物的结构安全可靠，提高施工质量和效率。

本文将详细介绍钢筋安装施工技术规范的要求。

1.钢筋材料的质量要求：钢筋应符合国家标准的要求，材质应硬度适中，不得有裂纹、折弯、扭曲等缺陷。

钢筋的规格与数量应符合设计要求。

2.钢筋的保护：钢筋在施工过程中应避免锈蚀和静电积聚。

施工现场应保持清洁，潮湿的环境应进行防腐处理。

施工过程中，应避免将混凝土直接接触到钢筋上，以防止钢筋锈蚀。

3.钢筋的加工：钢筋加工时应符合国家标准的要求，不得有裂纹和切割过度的缺陷。

钢筋的弯曲半径应不小于3倍钢筋直径。

在钢筋弯曲、剪切和螺旋加工时，应保持钢筋纵轴与应力轴之间的一致性。

4.钢筋的连接：钢筋连接时应采用可靠的连接方式，如焊接、螺纹连接和机械连接等。

连接强度应符合设计要求，连接长度应满足抗腐蚀和轴向力传递的要求。

注意连接部位的间距和排列规则。

5. 钢筋的固定：钢筋的固定要采用合适的支撑、夹具和钢筋直径大于20mm时的固定杆。

固定点应设置在距板面40倍直径范围内，并对固定点进行补强。

钢筋的搭接点应在受拉区，并按要求设置套筒。

6.钢筋的预埋：预埋钢筋的固定要在混凝土浇灌前完成，预埋件要保持固定，准确位置与高度。

注意预埋件的弧度和长度，避免出现偏移和变形。

7.钢筋的标识和验收：在钢筋安装完成后，应进行标识和记录。

标识应包括构件名称、编号、钢筋种类、规格、数量和施工日期等信息。

钢筋的验收应符合国家标准的要求，包括外观、尺寸、弯曲试验、抗拉试验等。

8.钢筋的保养：在钢筋安装前和混凝土浇灌后，应进行适当的钢筋保养。

保养期间要防止钢筋的锈蚀和损坏，保持施工现场的通风和排水。

以上是钢筋安装施工技术规范的要求，正确的施工遵循这些规范可以保证钢筋安装的质量和可靠性。

施工单位应严格按照规范要求进行施工，同时加强质量控制和监督，确保施工质量达到设计要求。
