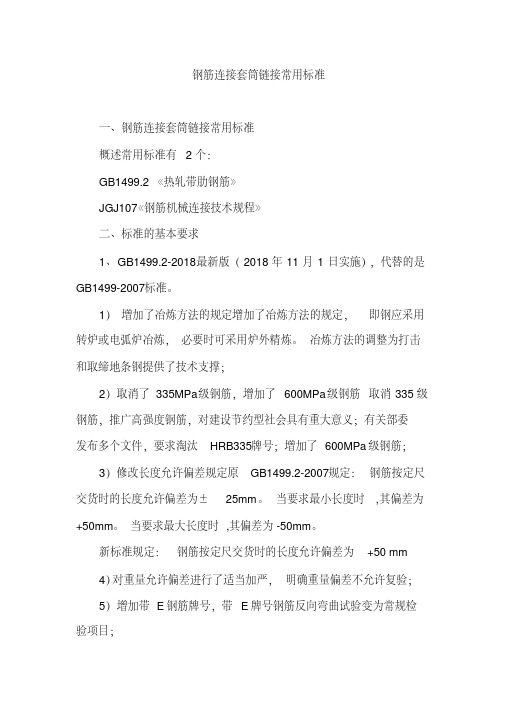

钢筋连接套筒链接常用标准

钢筋连接套筒链接常用标准一、钢筋连接套筒链接常用标准概述常用标准有2个：GB1499.2 《热轧带肋钢筋》JGJ107《钢筋机械连接技术规程》二、标准的基本要求1、GB1499.2-2018最新版（2018年11月1日实施），代替的是GB1499-2007标准。

1）增加了冶炼方法的规定增加了冶炼方法的规定，即钢应采用转炉或电弧炉冶炼，必要时可采用炉外精炼。

冶炼方法的调整为打击和取缔地条钢提供了技术支撑；2）取消了335MPa级钢筋，增加了600MPa级钢筋取消335级钢筋，推广高强度钢筋，对建设节约型社会具有重大意义；有关部委发布多个文件，要求淘汰HRB335牌号；增加了600MPa级钢筋；3）修改长度允许偏差规定原GB1499.2-2007规定：钢筋按定尺交货时的长度允许偏差为±25mm。

当要求最小长度时,其偏差为+50mm。

当要求最大长度时,其偏差为-50mm。

新标准规定：钢筋按定尺交货时的长度允许偏差为+50 mm4）对重量允许偏差进行了适当加严，明确重量偏差不允许复验；5）增加带E钢筋牌号，带E牌号钢筋反向弯曲试验变为常规检验项目；6）增加了金相组织检验规定及配套的宏观金相、截面维氏硬度、微观组织检验方法；7）增加疲劳试验、晶粒度型式试验的规定；8）增加横肋末端间隙的测量方法；9）修改了表面标志的规定；10）删除附录A《钢筋在最大力下总伸长率的测定方法》.2、JGJ107-2016《钢筋机械连接技术规程》JGJ107-2016 2016年8月1日实施，JGJ107—2003、JGJ108—96、JGJ109—96同时废止，JGJ108—96带肋钢筋套筒挤压连接技术规程，JGJ109—96钢筋锥螺纹接头技术规程的内容已经写进了JGJ107—2016版标准中。

《钢筋机械连接技术规程》自1996年首版发布后，经历了2003版、2010版两次修订。

本次修订是在2010版基础上进行的。

本规程修订前和修订阶段，编制组成员单位对近年来钢筋机械连接技术的进展与存在问题进行了调查研究，对接头疲劳性能和变形性能补充了相关试验，为规程修订提供了重要依据。

钢筋连接技术规程jgj107-2016

钢筋连接技术规程jgj107-2016
《钢筋连接技术规程JGJ107-2016》是由中国建设部颁布的，旨
在规范钢筋连接工程的设计、施工、检验等方面的技术要求和规范管
理要求的行业标准。

本标准主要适用于钢筋混凝土建筑结构的连接，
旨在提高工程质量，降低施工风险。

首先，本标准明确了与钢筋连接相关的术语和定义。

其次，规定
了钢筋连接的分类、原则和设计要求。

其中，涉及到钢筋焊接、机械
连接、钢筋螺栓连接等多种连接方式，并对不同连接方式的应用条件
和限制做了详细说明。

此外，本标准还对连接节点的最小长度和弯曲
半径、钢筋长度及局部压力等方面提出了要求。

除了设计要求，本标准还规定了钢筋连接施工的技术要求和验收
标准。

根据工程实际情况，施工单位应选择合适的连接方式，并遵循
标准规定的安装要求和操作规程，从而确保连接质量。

验收时，应按
照标准规定对连接的强度、变形、破坏形态等方面进行检查和测试，
并对不合格连接进行整改。

此外，本标准还对钢筋连接的质量管理要求、安全防护措施和相
关文件管理等方面做了规定。

强调了施工单位应在进行钢筋连接工作前，对工程环境、设备和人员进行全面评估和管理，以确保工作安全
可靠，同时要求施工单位严格履行《建筑工程施工安全生产管理条例》等相关法律法规。

总之，《钢筋连接技术规程JGJ107-2016》以其全面、详细、严
格的规定，为钢筋连接工程的设计、施工、验收等各个环节提供了有
力的技术依据和规范管理要求，对于提高工作效率和工程质量、减少
施工风险具有重要的意义。

钢筋连接方法技术规范要求

钢筋连接方法技术规范要求1、钢筋接头（1）钢筋接头1）钢筋连接：①竖向钢筋：当d<16mm时，采用绑扎搭接，当16mm≤d<20mm时，采用电渣压力焊连接，当d≥20mm时，采用机械连接。

②框架梁板筋：当d<16mm，采用绑扎搭接，当d≥20mm时，采用机械连2）钢筋接头要求：受力钢筋接头的位置应相应错开，当采用非焊接的搭接接头时，从任一接头中心至1.3倍搭接长度的区段范围内，或当采用焊接接头时，从任一接头中心至长度为钢筋直径35d且不小于500mm的段范围内。

有接头的受力钢筋截面面积占受力钢筋总截面的允许的百分率应符合：绑扎骨架和绑扎网中钢筋的搭接接头：受拉区25%，受压区50%受力钢筋的焊接接头：受拉区50%，受压区不限制受力钢筋的机械连接头：受拉区50%，受压区不限制（2）钢筋的锚固长度、搭接长度应符合结构施工总说明的要求。

2、电渣压力焊施工（1）钢筋端头制备：1）钢筋安装之前，焊接部位和电极钳口接触的（约150mm区段内）钢筋表面上的锈班、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。

选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间。

不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。

2）安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的淹埋深度。

上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。

钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。

3）安放引弧用的铁丝球（也可省去），安放焊剂罐、填装焊剂。

4）试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。

合格后，方可正式生产。

当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接拉头质量可靠。

3.钢筋直螺纹连接工程技术标准

天龙房地产有限公司钢筋电渣压力焊工程技术标准标准第四册：混凝土工程部分3.钢筋直螺纹连接工程技术标准整理编写：王永才胡亚林2010年12月钢筋接头直螺纹连接施工工艺标准1 基本规定1.1 采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。

钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。

在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率），应符合下列规定：（1）接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。

（2）接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50%。

（3）受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。

（4）对直接承受力荷载的结构构件，接头百分率不应大于50%。

1.2 接头端头距钢筋弯曲点不得小于钢筋直径的10倍。

1.3 不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。

2 施工准备2.1 技术准备（1）凡参与接头施工的操作人员必须参加技术培训，经考核合格后持证上岗。

（2）核对有编号的钢筋加工单与成品数量；（3）做好技术交底。

2.2 材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。

（2）质量要求：1）钢筋质量要求：①钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB 1499）《钢筋混凝土用余热处理钢筋》（GB 13014）的要求，有原材质、复试报告和出厂合格证；②钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

2）套筒与锁母材料质量要求：①套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应GB 699规定；②成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。

钢筋连接质量控制技术规范要求

钢筋连接质量控制技术规范要求1. 引言本文档旨在制定钢筋连接质量控制技术规范要求，以确保钢筋连接的安全性和稳定性。

本规范适用于各类钢筋连接施工工程。

2. 质量控制要求2.1 钢筋材料选择2.1.1 钢筋材料应符合国家标准要求，并具有相应的产品合格证明。

2.1.2 钢筋材料的直径、长度、筋种应符合设计要求，并应进行清理和除锈处理。

2.2 钢筋连接施工工艺2.2.1 钢筋连接应按照设计图纸和相应的施工工艺要求进行，不得随意改变连接方式。

2.2.2 在进行钢筋连接前，应对钢筋进行预埋定位，确保连接的准确性和精度。

2.2.3 钢筋连接的焊接应采用合适的焊接方法，焊接质量应符合相关标准的要求。

2.3 钢筋连接验收2.3.1 钢筋连接完成后，应进行验收。

验收内容包括连接的准确性、牢固性和焊接质量的合格性。

2.3.2 验收应由具备相应资质和经验的专业人员进行，并记录在工程文件中。

3. 质量控制措施3.1 施工人员培训3.1.1 施工单位应组织钢筋连接施工人员进行相关培训，提升其专业技能和质量意识。

3.1.2 培训内容包括钢筋连接的施工工艺、焊接方法和质量控制要求等。

3.2 施工现场管理3.2.1 施工现场应保持整洁有序，设立合理的施工区域，并配备必要的施工设备和工具。

3.2.2 现场施工人员应按照规范要求进行操作，严禁违反施工规范和安全标准。

3.3 质量检测3.3.1 施工单位应委托有资质的第三方检测机构对钢筋连接进行抽样检测。

3.3.2 检测内容包括连接的尺寸、焊缝质量和连接牢固性等。

4. 监督和管理4.1 建立有效的质量监督机制，定期对钢筋连接的施工过程和质量进行监督检查。

4.2 发现质量问题应及时整改，并记录整改过程和结果。

4.3 对于严重违反质量规范的行为，应进行相应的处理和追责。

5. 总结本文档为钢筋连接质量控制技术规范要求，通过对钢筋材料选择、施工工艺、验收措施、质量控制措施、监督和管理等方面的规定，可有效提高钢筋连接的质量，确保工程的安全和稳定。

钢筋机械连接技术规程jgj107-2016

钢筋机械连接技术规程jgj107-2016
《钢筋机械连接技术规程》（JGJ107-2016）是根据《建筑钢结构设计规范》
（GB50017-2017）和《建筑钢结构施工技术规程》（JGJ81-2012）制定的。

本规程适用于建筑、大桥等在机械连接技术上具有一定重要性的建筑结构项目。

对于
悬臂结构，勘察设计单位、施工单位应参照国内外有关规范和技术标准，根据结构抗震性能、抗老化性能要求，确定合理的机械连接方法。

本规程规定钢筋机械连接的基本原理、预制钢筋机械连接的方式，及其设计、制作、
安装管理和质量检验规范。

本规程对机械连接质量检验提出了检验项目、检验技术要求，操作人员必须熟悉掌握。

钢筋机械连接的主要连接成分包括螺栓、螺母、螺纹节等，可采用不锈钢螺栓，严格
遵循规范的设计规定，力学参数要求按规范和技术要求执行。

另外，施工前也要确保钢筋机械连接的安装空间及其材料的性能水平；在安装钢筋机
械连接时也要确保拧紧螺栓的强度，控制钢筋、钢格栅接头的强度，以及防止构件正差和
变形等问题。

综上所述，《钢筋机械连接技术规程》（JGJ107-2016）为普通结构提供了有效的技
术指导，为保证钢结构的安全和经济效益提供有力的技术支撑。

钢筋机械连接规程jgj107-2016

《钢筋机械连接规程JGJ107-2016》是中国建设部颁布的关于钢筋机械连接的国家标准。

该标准规定了钢筋机械连接的技术要求、试验方法、验收规则以及质量控制要求等内容。

该规程适用于建筑工程中使用机械连接方法连接钢筋的情况，旨在确保连接的可靠性和强度，提高工程质量。

主要涉及以下方面的内容：
1. 钢筋机械连接的分类和术语：规定了机械连接的分类方式和相关术语的定义。

2. 技术要求：包括机械连接件的材料、制造工艺和尺寸要求，以及连接性能的要求。

还包括了机械连接的结构类型、受力要求、安装方式等具体规定。

3. 试验方法：针对机械连接进行必要的试验，如拉拔试验、剪切试验、扭转试验和静载试验等，以评估连接的可靠性和强度。

4. 验收规则：规定了机械连接的验收依据和验收规则，包括对连接件和连接质量的检查和评定。

5. 质量控制要求：要求对机械连接的制造过程进行质量控制，包括原材料的选择和检验、制造工艺的控制、连接件的标识和追溯等。

《钢筋机械连接规程JGJ107-2016》的发布和实施旨在规范钢筋机械连接的工程实施，提高连接的可靠性和工程质量，并保证工程结构的安全和稳定性。

钢筋连接验收标准

1.目的明确公司构件工厂钢筋连接品质要求，为钢筋连接品质判定提供可靠的判定依据，确保钢筋连接品质。

2.适用范围适用于公司构件工厂钢筋连接品质验收检验和判定。

3.工作内容3.1钢筋连接分类：a.机械连接：通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法；b.闪光（连续）对焊：电流通过两个对接工件的接触面时，其细小的接触点的电阻及其接触表面的电弧产生的热量，将对接表面加热，在适当时间后，对接头施加压力，使用两个对接表面的整个区域同时牢固结合的电阻焊；c.搭接双面焊：以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的熔焊方法；3.2机械连接：3.2.2验收3.2.2.1每批（每批次数量≤500PCS）接头需进行性能验收，每次需抽取 3PCS 进行抗拉强度试验，均合格方可验收；若有 1 个不符合要求，应重新取 6 个试件进行复检，如仍有抗拉强度不符合要求，则该批不合格；3.2.2.2尺寸及外观检验中，若合格率≥97%，则判定合格；若＜97%，应抽双倍数量检验，如仍＜97%，则判定为不合格；3.2.2.3本标准参考《钢筋机械连接技术规程》（JGJ107）、《滚轧直螺纹钢筋连接接头》（JG163）制订；附录一：直螺纹钢筋丝头加工尺寸（mm）注: 1. 满足丝头最小长度要求，不超过上限（黑体数字）。

2. 接头连接套筒单边外露有效螺纹不得超过1 个螺距。

3.3闪光对焊3.3.2验收3.3.2.1同班及钢筋同规格焊接接头≤300PCS 作为一个批次，每次需抽取 3PCS 进行抗拉强度试验，3PCS 进行弯曲试验；3.3.2.2取 3 个试件进行弯曲试验，均发生破裂，则为不合格品，如只有 2 个发生破裂，应再取 6 个试件测试，如有 3 个试件破裂，则判定该批不合格；3.3.2.3尺寸及外观检验中，若合格率≥97%，则判定合格；若＜97%，应抽双倍数量检验，如仍＜97%，则判定为不合格；3.3.2.4依据《钢筋焊接及验收规程》（编号：JGJ18）、《钢筋闪光对焊工艺标准》（编号：GY414-1996）、《混凝土结构工程施工质量验收规范》（GB50204）要求编订；3.4搭接双面焊3.4.2验收3.4.2.1同班及钢筋同规格焊接接头≤300PCS 作为一个批次，每次需抽取 3PCS 进行抗拉强度试验，3PCS 进行弯曲试验；3.4.2.2取 3 个试件进行弯曲试验，均发生破裂，则为不合格品，如只有 2 个发生破裂，应再取 6 个试件测试，如有 3 个试件破裂，则判定该批不合格；3.4.2.3抗拉强度不低于该牌号钢筋规定的抗拉强度；如有≥2 个试件抗拉强度小于规定值，则判定为不合格；3.4.2.4依据《钢筋焊接及验收规程》（编号：JGJ18）要求编订；4.表单记录无。

钢筋连接规范

钢筋连接规范引言钢筋连接是混凝土结构中至关重要的一环。

合理的钢筋连接规范能够确保构件的安全性和稳定性，并提高整体的承载能力。

本文将介绍一些常见的钢筋连接规范，以供参考。

1. 普通焊接连接普通焊接连接是最常见和较为简单的一种钢筋连接方法。

它通过焊接将钢筋紧密地连接在一起，形成一个坚固的整体。

常见的焊接方式包括电弧焊和气焊。

在进行焊接连接时，需注意以下几点：- 焊接前需要对钢筋进行清洁，确保表面无油脂等杂质。

- 焊接时需要注意火焰的调节，避免焊接温度过高或过低。

- 焊接完成后，需要对焊缝进行检查，确保质量达标。

2. 机械连接机械连接是一种常用的无焊接钢筋连接方法。

它通过螺纹或其他机械连接件将钢筋连接在一起。

与焊接连接相比，机械连接具有以下优点：- 适用范围广，可以连接各种规格和直径的钢筋。

- 连接过程简单，不需要特殊的焊接设备。

- 连接质量可靠，连接强度高。

3. 框架连接框架连接是一种常用的钢筋连接方法，适用于框架结构的搭建。

框架连接通常使用焊接或机械连接的方式。

在进行框架连接时，需要注意以下几点：- 连接件的选用应符合相关标准和规范。

- 连接件的焊接或安装应符合相关要求，保证连接的牢固性和可靠性。

- 框架连接的节点处应有足够的支撑和加固，以确保整体结构的稳定性。

4. 预应力钢筋连接预应力钢筋连接是一种特殊的钢筋连接方法，适用于预应力混凝土结构中。

预应力钢筋连接的目的是确保预应力力量的传递和保持结构的整体稳定。

常见的预应力钢筋连接方式包括锚固和打包。

结论钢筋连接规范对于混凝土结构的安全和稳定至关重要。

通过合理的连接方式，可提高构件的承载能力和整体稳定性。

在进行钢筋连接时，需遵守相关规范和标准，确保连接的质量和可靠性。
