1、进入现场时，必需正确佩戴合格平安帽，不得酒后进入现场。2、高处作业时，首先要检查全部脚手架是否已经过验收，确认无事故隐患后方可使用。3、高处作业时，必需正确使用合格平安带，并将其悬挂在上方坚固处。4、严禁在施工现场吸烟，并留意防火。七、环保留意事项1、桥架、型钢下角料不行乱扔，集中放置，过长下角料能用的尽量使用，节约材料。2、切割机、电焊机、施工照明用完准时停掉电源。3、桥架用连接板、螺栓限量领取，不得乱放、乱弃。现场桥架、立柱、托臂等材料摆放整齐，分类摆放。4、使用电焊时，要防止火花乱溅，留意防火，焊条头集中放置，交于工具室。5、补刷漆时，留意对地面、桥架等滴流污染，要实行爱护措施。废毛刷、漆桶要收回交工具室，集中处理。6、安装过程中，产生的垃圾要做到随干随清、文明施工。
1、电缆辅助设施安装
作业准备和条件
• 安装前必须准备好所需工具和辅材。
• 电缆支架安装前应子细对图纸进行审查、核对、看电
缆支架的规格、层数是否满足要求；电缆的走向是否合理，
是否有交叉现象。若有上述现象，则需提出设计修改。
• 电缆支架在安装前， 根据设计图纸及具体的实际情况，
编制出详细的《电缆支架安装程序》 ，绘制桥架安装二次设
计图，应明确规定每段电缆支架安装的先后顺序及具体走向
布置。
• 由专业技术人员对施工人员按照作业指导书进行交
底，重点讲述施工方法和每项工作必须达到的质量标准。
• 安装区域内土建施工完，照明安装好。
• 所有桥支架安装位置的埋件齐全，符合设计和安装需
要。
2、电缆支架安装
电缆支架制作：
• 根据设计图纸在加工平台上制作出电缆支架模子，其
焊接固定以固定坚固为原则，支架的组合利用已加工固定好
的模子进行。
• 利用模子进行支架组合时，要求支架的各部份与模子 的相应部份接触密切、各接触面间不允许有缝隙。
• 在焊接时， 为防止支架变形， 先对所有焊缝进行点焊，
待所有焊缝点焊完成后再进行满焊。电缆支架组合焊接完成
后，须对支架尺寸进行复查：要求支架各面平直无变形，横
撑间距误差小于 2mm。
• 当组合焊接后的支架无法满足上述要求时，须对支架
进行校正，使其满足上述要求。
• 加工好的支架均匀地刷红丹漆，油漆刷完后不能有纹
路和泪痕等现象，等油漆不粘手时，再刷一道银粉漆即可。
电缆支架安装：
• 电缆支架安装在水平沟道内时，先在沟道两端找出两
个支架的标高，然后用弦线和水平尺找出整段的标高，并做
上记号，要求综合考虑支架安装的标高符合设计要求。
• 先把事先加工好的角铁焊接在预埋件上，角铁一个面
垂直于地面，一个面平行于地面。将支架焊接在角铁上，注
意其安装的水平度及垂直度；
• 若电缆沟超过 25m 时，可以分段安装，但标高要统一
考虑。
• 在两个支架间拉一条弦线， 根据弦线距离沟壁的大小，
广州地铁六号线一期东标段供电系统安装工程
电缆支架安装 作业指导书
编 制：
审 核：
批 准：
编制单位：
广州轨道交通六号线供电工程项目部
编制日期： 2012.07 1适用范围、特点
本作业指导书只适用于地铁变电所电缆支架的安装。
电缆支架运输到变电后，由电缆支架安装组完成此项工作。
供货商：
电缆支架——川开电气有限公司
2适用标准、规范及工艺要求
2.1施工技术标准
《广州市轨道交通六号线（浔峰岗至香雪）供电系统安装工程施工质量验收标准》
2.2工艺要求
(1)支架安装位置正确，连接可靠，同一层托臂要安装在同一平面。
（2）立柱间距满足设计要求，排列整齐。
（3）电缆桥架保护接地线敷设接地正确、可靠，节间具有可靠的电气连接，连接紧密牢固。
（4）对于梯级桥架，所有固定螺栓都须从里向外安装，确保电缆敷设时，电缆不会受到刮伤。
（5）电缆支架、桥架的加工应符合下列要求：
所有钢材调整平直，切口无卷边毛刺；
采用焊接或螺栓连接固定时应牢固；
金属支架进行热镀锌防腐处理。
（6）电缆支架、桥架安装应牢固，横平竖直，固定方式应符合设计要求，各支架的同层横档应在同水平面上，在有坡度的电缆沟或建筑物上安装应有与电缆沟或建筑物相同的坡度。
3资源配置
3.1劳动力组织：如下表。
序号 人员名称 人数 主要工作内容
1 技术人员 1 负责安装安全、质量并填写安装技术记录
2 领工员 1 负责劳动力组织、协调
3 安装工 7 盘柜安装
4 焊工 1 焊接
合计 10
3.2施工机具准备：如下表。
序号 名称 规格 单位 数量
1 冲击电钻 HILTI 台 1
2 套筒扳手 套
1
3 活动扳手 把 3
4 力矩扳手 把 1
5 钢卷尺 5m/50m 把 2/1
6 线锤 个 2
7 水平尺 把 2
8
______________________________________________________________________________________________________________
-可编辑修改-

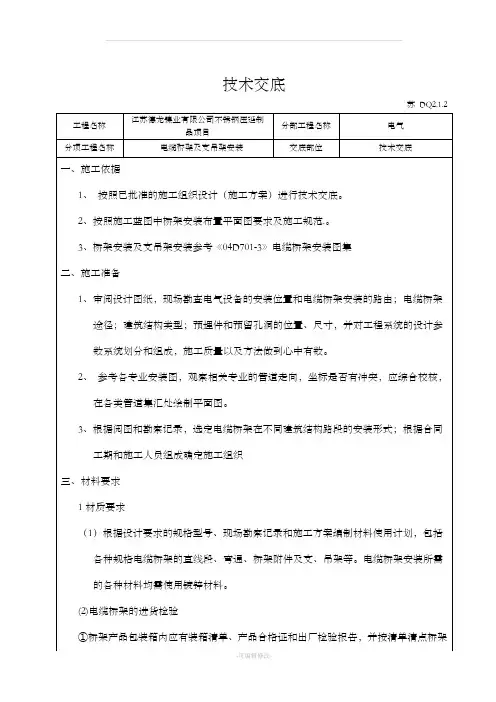

技术交底
苏 DQ2.1.2
工程名称 江苏德龙镍业有限公司不锈钢压延制品项目 分部工程名称 电气
分项工程名称 电缆桥架及支吊架安装 交底部位 技术交底
一、施工依据
1、 按照已批准的施工组织设计（施工方案）进行技术交底。
2、按照施工蓝图中桥架安装布置平面图要求及施工规范.。
3、桥架安装及支吊架安装参考《04D701-3》电缆桥架安装图集
二、施工准备
1、审阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸，并对工程系统的设计参数系统划分和组成，施工质量以及方法做到心中有数。
2、 参考各专业安装图，观察相关专业的管道走向，坐标是否有冲突，应综合校核，在各类管道集汇处绘制平面图。
3、根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装形式；根据合同工期和施工人员组成确定施工组织
三、材料要求
1材质要求
（1）根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。电缆桥架安装所需的各种材料均需使用镀锌材料。
(2)电缆桥架的进货检验
①桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架______________________________________________________________________________________________________________
-可编辑修改- 或附件的规格和数量。
②检查桥架板材厚度应满足下列要求：
交底人 年 月 日 被交底人 年 月 日
中电投远达环保工程有限公司鸭溪电厂工程项目部 #3#4机组脱硫系统电气电缆桥架安装作业指导书
- 1 -
目 录
一、 编制依据…………………………………………………… 2
二、 施工内容…………………………………………………… 2
三、 施工条件…………………………………………………… 2
四、 施工程序及方法…………………………………………… 3
五、 技术质量要求……………………………………………… 5
六、 安全施工措施……………………………………………… 5
七、 主要工器具………………………………………………… 6
中电投远达环保工程有限公司鸭溪电厂工程项目部 #3#4机组脱硫系统电气电缆桥架安装作业指导书
- 2 - 一、编制依据
1.1 《电力建设施工及验收技术规范》
1.2 《电气装置安装工程质量检验及评定规程》
1.3 贵州鸭溪（4×300MW）电厂脱硫工程施工设计图纸（电气册）
1.4 《电力建设安全工作规程》
二、施工内容
#3、#4机组FGD区域电气电缆桥架与电缆隧（沟）道支架的配置及安装，防腐处理等。
三、施工条件
3.1 人员配备：
序号 人员岗位 人数 序号 人员岗位 人数
1 班长 1人 5 安全员 1人
2 组长 2人 6 质检员 1人
3 技术人员 2人 7 配制安装工 7人
4 电焊工 1人 8 防腐处理 2人
3.2 应具备的条件：
3.2.1 对照图纸核对电缆桥架的规格、型号、数量是否符合设计要求及现场需要；
3.2.2 关注土建进度，桥架安装处的预埋件是否齐全、牢固和符合设计要求，预留孔洞是否符合设计要求。在浇灌混凝土前预埋件是否安放完好，位置是否正确；
3.2.3 根据设计图纸要求和现场具体情况，把所须设备、材料运到施工现场，并应摆放整齐，符合文明施工条件；
3.2.4 工器具准备齐全，电动工具要符合安全规定； 中电投远达环保工程有限公司鸭溪电厂工程项目部 #3#4机组脱硫系统电气电缆桥架安装作业指导书
