石油化工工艺流程

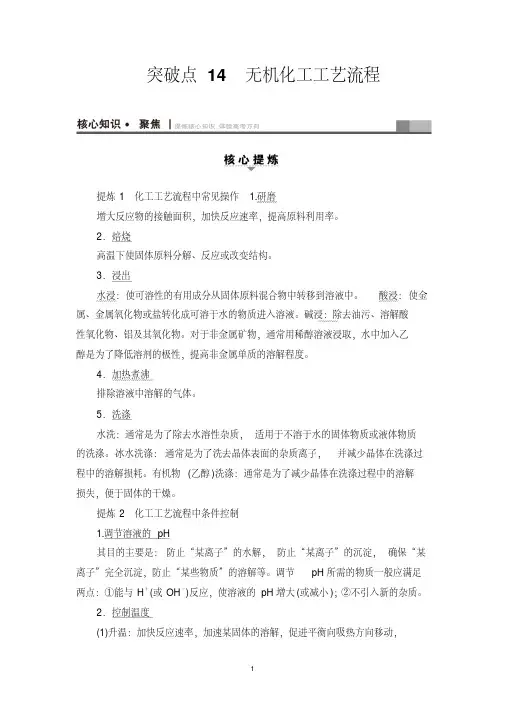

1 突破点14无机化工工艺流程

提炼1化工工艺流程中常见操作1.研磨

增大反应物的接触面积，加快反应速率，提高原料利用率。

2．焙烧

高温下使固体原料分解、反应或改变结构。

3．浸出

水浸：使可溶性的有用成分从固体原料混合物中转移到溶液中。酸浸：使金

属、金属氧化物或盐转化成可溶于水的物质进入溶液。碱浸：除去油污、溶解酸

性氧化物、铝及其氧化物。对于非金属矿物，通常用稀醇溶液浸取，水中加入乙

醇是为了降低溶剂的极性，提高非金属单质的溶解程度。

4．加热煮沸

排除溶液中溶解的气体。

5．洗涤

水洗：通常是为了除去水溶性杂质，适用于不溶于水的固体物质或液体物质

的洗涤。冰水洗涤：通常是为了洗去晶体表面的杂质离子，并减少晶体在洗涤过

程中的溶解损耗。有机物(乙醇)洗涤：通常是为了减少晶体在洗涤过程中的溶解

损失，便于固体的干燥。

提炼2化工工艺流程中条件控制

1.调节溶液的pH

其目的主要是：防止“某离子”的水解，防止“某离子”的沉淀，确保“某

离子”完全沉淀，防止“某些物质”的溶解等。调节pH所需的物质一般应满足

两点：①能与H＋(或OH－)反应，使溶液的pH增大(或减小)；②不引入新的杂质。

2．控制温度

(1)升温：加快反应速率，加速某固体的溶解，促进平衡向吸热方向移动，

2 使某些物质汽化或升华，防止堵塞导管等。(2)降温：防止某物质在高温时分解、

挥发、升华或促进平衡向放热方向移动。

3．控制压强

改变反应速率，影响化学平衡。

4．趁热过滤

过滤是为了得到产品或除去杂质，在除杂时，有些产品在温度较低时会结晶

析出，从而混在杂质中，造成损失，故“趁热”是为了让产品溶解，防止其结晶

析出，因此趁热过滤的目的可从两方面回答：一是提高纯度，二是减少结晶损失。

5．加入物质

①加碱：去油污，去铝片氧化膜，溶解铝、二氧化硅等。

②加沸石或碎瓷片：防止液体暴沸。③加有机溶剂：萃取某些物质，或降低

某些物质的溶解度。

提炼3 化工工艺流程中常涉及的化学反应原理和化学思想

1.沉淀溶解平衡的相关应用

石油化工流程

石油化工是指利用石油、天然气和煤等烃类化合物为原料，通过化学反应和物理处理，生产出各种有机化工产品和合成材料的工业部门。石油化工流程是指在石油化工生产过程中，原料的处理、反应、分离和产品的提取等一系列工艺步骤。下面将介绍石油化工流程的一般步骤。

首先，原料处理。石油、天然气和煤等烃类化合物是石油化工的主要原料，这些原料需要经过一系列的物理和化学处理，去除杂质和不纯物质，以确保生产过程中的稳定性和产品质量。原料处理包括脱硫、脱氮、脱水等步骤，以及催化剂的处理和再生。

其次，反应过程。原料处理完成后，原料进入反应装置进行化学反应。石油化工生产中常见的反应包括裂化、重整、合成、氧化、氢化等。这些反应过程需要通过加热、加压、控制反应条件等手段，使原料分子发生结构和成分的改变，从而得到所需的产品。

接着，分离过程。在反应过程中，通常会产生多种不同成分的混合物，需要通过分离技术将其分离成单一的纯品或混合物。常见的分离技术包括蒸馏、萃取、结晶、吸附、膜分离等。分离过程的目的是提取目标产品，并回收和处理副产物和废物。

最后，产品提取。经过分离过程得到的产品需要进行进一步的提取和精制。这包括产品的净化、精馏、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶、结晶。

1 补充： 基础理论知识

1、石油化工工艺流程识图知识

在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。

实现化工自动化的目的是：

 加快生产速度，降低生产成本，提高产品数量和质量。

 降低劳动强度，改善劳动成本。

 确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1.1石油化工工艺流程图的一般包括的内容

石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。

1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

1.1.3工艺管道及仪表流程图（PID）需表示如下内容：

1.1.3.1设备

1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；

2) 成套供应的机组制造厂的初步供货范围；

3) 全部设备管口；

4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；

5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；

6) 泵、压缩机、鼓风机等转动设备的驱动型式。

1.1.3.2管道

1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；

一。开采史话

从寻找石油到利用石油，大致要经过四个主要环节，即寻找、开采、输送和加工，这四个环节一般又分别称为“石油勘探”、“油田开发”、“油气集输”和“石油炼制”。下面就这四个环节来追溯一下石油工业的发展历史。

“石油勘探”有许多方法，但地下是否有油，最终要靠钻井来证实。一个国家在钻井技术上的进步程度，往往反映了这个国家石油工业的发展状况，因此，有的国家竞相宣布本国钻了世界上第一口油井，以表示他们在石油工业发展上迈出了最早的一步。

“油田开发”指的是用钻井的办法证实了油气的分布范围，并且有井可以投入生产而形成一定生产规模。从这个意义上说，1821年四川富顺县自流井气田的开发是世界上最早的天然气田。

“油气集输”技术也随着油气的开发应运而生，公元1875年左右，自流井气田采用当地盛产的竹子为原料，去节打通，外用麻布缠绕涂以桐油，连接成我们现在称呼的“输气管道”，总长二、三百里，在当时的自流井地区，绵延交织的管线翻越丘陵，穿过沟涧，形成输气网络，使天然气的应用从井的附近延伸到远距离的盐灶，推动了气田的开发，使当时的天然气达到年产7000多万立方米。

至于“石油炼制”，起始的年代还要更早一些，北魏时所著的《水经注》，成书年代大约是公元512~518年，书中介绍了从石油中提炼润滑油的情况。英国科学家约瑟在有关论文中指出：“在公元十世纪，中国就已经有石油而且大量使用。由此可见，在这以前中国人就对石油进行蒸馏加工了”。说明早在公元六世纪我国就萌发了石油炼制工艺。

二。石油勘探

石油勘探，就是考证地质历史，研究地质规律，寻找石油天然气田。主要要经过四大步骤，即:确定古代的湖泊和海洋(古盆地)的范围；然后从中查出可能生成石油的深凹陷来;第三步是在可能生油的凹陷周围寻找有利于油气聚集的地质圈闭;最后对评价最好的圈闭进行钻探，查证是否有石油或天然气，并搞清它有多少储量。下面对这四个步骤的工作内容作一介绍。（具体的石油勘探技术方法后面有专题论述）
