双臂电桥测低电阻

实验报告（双臂电桥测低电阻）

姓名：齐翔

学号：PB05000815

班级：少年班

实验台号：2（15组2号）

实验目的

1．学习掌握双臂电桥的工作原理、特点及使用方法。

2．掌握测量低电阻的特殊性和采用四端接法的必要性。

3．学习利用双臂电桥测低电阻，并以此计算金属材料的电阻率。

实验原理

测量低电阻（小于1），关键是消除接触电阻和导线电阻对测量的影响。利用四端接法可以很好地做到这一点。

根据四端接法的原理，可以发展成双臂电桥，线路图和等效电路如图所示。标准电阻Rn电流头接触电阻为Rin1、R in2，待测电阻Rx的电流头接触电阻为Rix1、R ix2，都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为Rn1、R n2，待测电阻Rx电压头接触电阻为Rx1、Rx2，连接到双臂电桥电压测量回路中，因为它们与较大电阻R1、R 2、R3、R相串连，故其影响可忽略。

由图和图，当电桥平衡时，通过检流计G的电流IG = 0, C和D两点电位相等，根据基尔霍夫定律，可得方程组（1）

232123223123113RRIRIIRIRIIIRIRInRRX (1)

解方程组得

RRRRRRRRRRRRRX312123111 (2)

通过联动转换开关，同时调节R1、R2、R3、R，使得RRRR312成立，则（2）式中第二项为零，待测电阻Rx和标准电阻Rn的接触电阻Rin1、R ix2均包括在低电阻导线Ri内，则有

1RxnRRR (3)

但即使用了联动转换开关，也很难完全做到RRRR//312。为了减小(2)式中第二项的影响，应使用尽量粗的导线，以减小电阻Ri的阻值(Ri<0.001)，使(2)式第二项尽量小，与第一项比较可以忽略，以满足(3)式。

参考：

铜棒：1.694×10-8Ω·m

专业资料整理分享

完美WORD格式编辑 《基础物理》实验报告

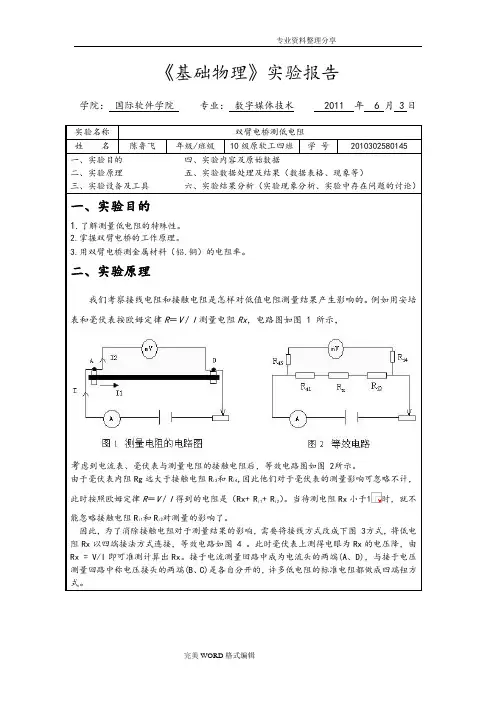

学院： 国际软件学院 专业： 数字媒体技术 2011 年 6 月 3日

实验名称 双臂电桥测低电阻

姓 名 陈鲁飞 年级/班级 10级原软工四班 学 号 2010302580145

一、实验目的 四、实验内容及原始数据

二、实验原理 五、实验数据处理及结果（数据表格、现象等）

三、实验设备及工具 六、实验结果分析（实验现象分析、实验中存在问题的讨论）

一、实验目的

1.了解测量低电阻的特殊性。

2.掌握双臂电桥的工作原理。

3.用双臂电桥测金属材料（铝.铜）的电阻率。

二、实验原理

我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。例如用安培表和毫伏表按欧姆定律R＝V／I测量电阻Rx，电路图如图 1 所示，

考虑到电流表、毫伏表与测量电阻的接触电阻后，等效电路图如图 2所示。

由于毫伏表内阻Rg远大于接触电阻Ri3和Ri4,因此他们对于毫伏表的测量影响可忽略不计，此时按照欧姆定律R＝V／I得到的电阻是（Rx+ Ri1+ Ri2）。当待测电阻Rx小于1时，就不能忽略接触电阻Ri1和Ri2对测量的影响了。

因此，为了消除接触电阻对于测量结果的影响，需要将接线方式改成下图 3方式，将低电阻Rx以四端接法方式连接，等效电路如图 4 。此时毫伏表上测得电眼为Rx的电压降，由Rx = V/I即可准测计算出Rx。接于电流测量回路中成为电流头的两端(A、D)，与接于电压测量回路中称电压接头的两端(B、C)是各自分开的，许多低电阻的标准电阻都做成四端钮方式。

专业资料整理分享

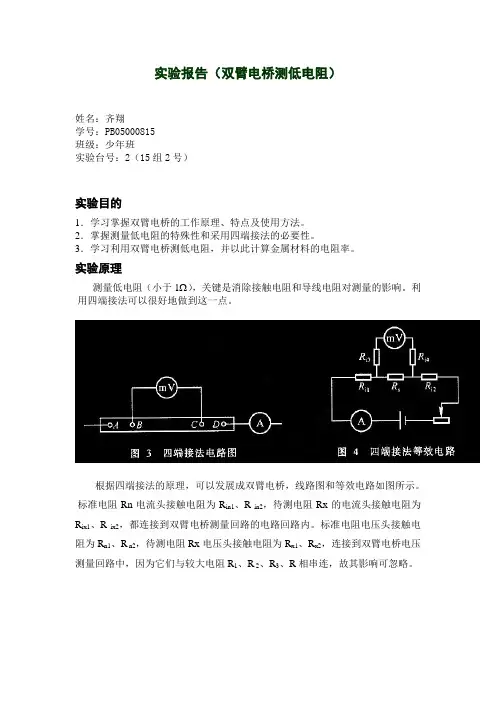

完美WORD格式编辑 实验报告（双臂电桥测低电阻）

姓名：齐翔

学号：PB05000815

班级：少年班

实验台号：2（15组2号）

实验目的

1． 学习掌握双臂电桥的工作原理、特点及使用方法。

2． 掌握测量低电阻的特殊性和采用四端接法的必要性。

3．学习利用双臂电桥测低电阻，并以此计算金属材料的电阻率。

实验原理

测量低电阻（小于），关键是消除接触电阻和导线电阻对测量的影响。利用四端接法可以很好地做到这一点。

根据四端接法的原理，可以发展成双臂电桥，线路图和等效电路如图所示。标准电阻Rn电流头接触电阻为Rin1、R in2，待测电阻Rx的电流头接触电阻为 专业资料整理分享

完美WORD格式编辑 Rix1、R ix2，都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为Rn1、R n2，待测电阻Rx电压头接触电阻为Rx1、Rx2，连接到双臂电桥电压测量回路中，因为它们与较大电阻R1、R 2、R3、R相串连，故其影响可忽略。

由图和图，当电桥平衡时，通过检流计G的电流IG = 0, C和D两点电位相等，根据基尔霍夫定律，可得方程组（1）

232123223123113RRIRIIRIRIIIRIRInRRX (1)

专业资料整理分享

用单臂电桥测电阻带实验数据处理 __________________________________________________

__________________________________________________ 本科实验报告

实验名称: 用单臂电桥测电阻

实验13 用单臂电桥测电阻（略写）

【实验目的】

（1）掌握用单臂电桥测量电阻的原理和方法。

（2）学习用交换法减小和消除系统误差。

（3）初步研究电桥的灵敏度。

【实验原理】

单臂电桥，也叫惠斯登电桥，适用于精确测量中值电阻（10~的测量装置。 __________________________________________________

__________________________________________________ 电桥法测电阻，其实质是把被测电阻与标准电阻相比较，已确定其值。由于电阻的制造可以达到很高的精度，所以用电桥法测电阻也可以达到很高的精度。

电桥分为直流电桥和交流电桥两大类。直流电桥又分为单臂电桥和双臂电桥。惠斯登电桥是直流电桥中的单臂电桥；双臂电桥又称为开尔文电桥，适用于测量低电阻（~10Ω）。

单臂电桥的线路原理

单臂电桥的基本线路如图所示。它是由四个电阻R1,R2,Rs,Rx连成一个四边形ACBD，在对角线AB上接上电源E，在对角线CD上接上检流计P组成。接入检流计（平衡指示）的对角线称为“桥”，四个电阻称为“桥臂”。在一般情况下，桥路上检流计中有电流通过，因而检流计的指针偏转。若适当调节某一电阻值，例如改变Rs的大小可使C,D两点的电位相等，此时流过检流计P的电流Ip=0，称为电桥平衡。则有

（1）

（2）

（3） __________________________________________________

__________________________________________________ 由欧姆定律知
