编程教程

总起来说就分为3大步骤:

一、调出数据:

用到的软件:PROTEL99SE

详细说明:做某个型号的贴片程序的时候,会从科研那得到一个版图(焊接图),如图所示,这是一个PROTEL文件,打开后是这样的

这就要懂得PROTEL的一些基本的常识。

这就有几种情况:

1、 背面贴片的,因为给的图都是正面的,所以要先把板子翻转过来。先选中整个图片

单击Edit然后出现下拉菜单,选择Move,再选择Flip。有时会弹出这样的窗口

单击Yes后会弹出单击Yes。

再然后要调整板子的方向一样是单击Edit,选择Move,再选择Rotate,单击Yes,

旋转多少度就添多少,单击OK,再单击一下窗口内任意一点,这下是为了选择位置。 单击Yes。

2、 如果要是正面贴片的就只执行以上的选择方向即可。

这些都确定了后到了最主要的步骤,要给PCB板定义一个新的原点。依然单击Edit,选择Origin,再选择Set

在图示的十字形状的中间地点单击鼠标左键一次即可。

然后再点击如下图中Documents

页面就变成了现在这样,然后单击鼠标右键,再弹出的菜单中点NEW。

弹出如上页面,选择第一个,点击OK。

双击CAMManager1这个图标

会弹出一个类似这样的对话框,表示你要导出文件的型号。点击OK

点击Next

选择图中蓝框的选项点击Next

点击Next

如图中打上对勾,点击Next

选择下面的打对勾,点击Next

选择Finish

会在空白处出现这样的一行字,按下键盘上的F9

在左侧的栏里会出现CAM for的文件夹,单击

图中蓝框的图标

会出现这样的页面,这就是你从版图中导出的贴片位置。

单击A左面数字1上面的那个空白的方框(红圈位置),则会全选页面,单击鼠标右键,选择COPY。

以上是导出数据部分。

二、数据处理:

接上面所说,新建一个EXCEL表格(是Microsoft办公软件中的一种),这是图标,双击图标。

这是他的工作页面,一样单击A左面,1上面的空白方框(红圈位置),全选。单击鼠标右键,选择粘贴。

弹出这样的对话框,单击确定。导出的数据就会出现在这个文件里面。

图中单击B框一次,选择B列

在B框处单击鼠标右键,选择删除。(图中的I栏中的T代表是正面,如果是双面板得话还会出现B,也就是反面。要T面的就把B面全删掉,反之亦然。)

一次类推,一次删掉B、E、F、G、H、I列(确定只有一面后)。

注意:我指的是图中的B、E、F、G、H、I列位置,是我实例图中的位置而不是实际位置。因为当删掉B列以后后面的数据会向前移动,也就是说E应该变成了D列。

然后再在1的位置(见上图)单击鼠标右键,选择删除,删掉第一行中的英文。

处理完后就会向图中的页面一样了。

然后按住Ctrl点F键

会弹出这样的对话框,选择替换

在查找内容里输入mm,点击全部替换为“空格”。

也就是说把图中的B、C栏中的单位mm删掉。

然后确认所要贴片的物料,把不贴的物料全删掉。全选后鼠标右键选择复制。

再新建一个TXT文档,双击

在空白处单击鼠标右键,选择粘贴。点击菜单栏中的文件,选择另存为

弹出这样的对话框,在文件名位置输入你要做程序的型号。点击保存。(不能没有后面的.txt,在它之前输入)

三、文件转换

这里用到的软件是FlexlineCAD了双击图标

出现这样的页面,把你刚才做完的txt文档拖到File List下面的空白处(按住鼠标左键,在其空白处松开)

会出现这样一行字,单击Placement,在这个选项上打钩。

点击软件中的STAT按键.(位置如图所示)

其他不用管,上面俩个栏是转换后的文件的位置。下面俩个框要选择如图所示的选项,第一个框,T面就选TOP,B面就选Bottom;第二个框选为如图所示。

然后点击NO。转换完后会弹出以下的对话框。

点击确定。然后关掉软件就可以了,在弹出的对话框中选择Yes。

四、编程

这里要用到的是EPU

按照上面的路径找到转换后的文件,它是个.E46的文件。

然后打开EPU软件,双击图标

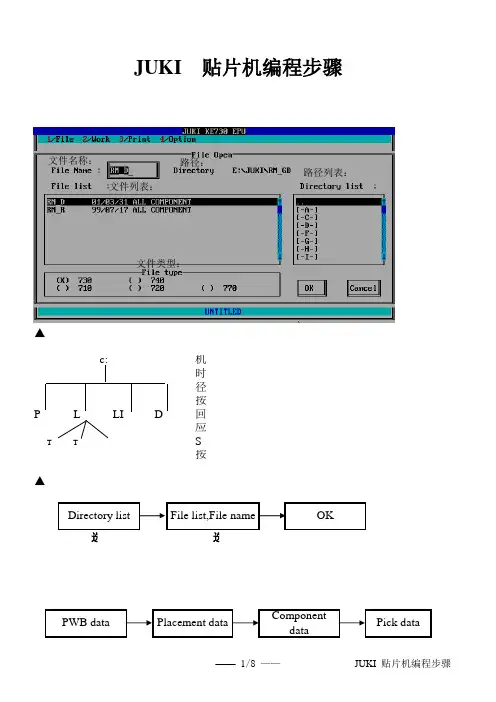

选择编辑程序,单击文件,选择打开,找到你刚才的文件

弹出这样的对话框,选择否。

EPU就是JUKI的一种离线编程软件,其页面和贴片机一样。

刚打开.E46文件时就如上图所示。选择基板数据中的基本设置。

选择外形基准,做程序不管是单板还是拼板都只做单板的程序、MARK点也是在机器上做的。所以只选择个外形基准就OK了。

再点击尺寸设置。

基板尺寸如果是单板就输入一个板子的长和宽,如果是拼板就输入整个拼板的长和宽。

基板设计偏移量就是来规定原点的位置,其X的值一般就是基板尺寸中X的值,Y的值为0.。(有板边的时候是板边的宽度前面再加个负号)

其余的不用填写了,BOC标记是在机器上做的,基板的高度、厚度、背面高度那用默认的就可以。

都填写完了,就会是下图的样子了。

注意看哦,原来是不可点击的贴片数据和元件数据现在可以点击了。

点击贴片数据有时会弹出这样的对话框

只要确认你输入的尺寸没有问题,可以忽略。点击确定,跳过。

然后就会出现现在各个元件的贴片点了。(也就是X、Y坐标)在这一页面中不

用改动什么,假如说你在原来的位置上的物料要更换成别的物料时,再到这个页面进行改动。

再点击元件数据,好了,现在要做的就是给每种物料编辑封装形式(也就是说每个物料的长、宽、高)

在第一个元件上双击鼠标左键

编辑物料的时候只要点击最上边的数据库然后单击命令列表会弹出一个对话框

里面有物料的型号以及一些通用的封装形式(像0805、0603、1206等)

如下图。

这里的原件供应角度在普通情况下都选0,当你这次的来料和下次的来料编带里方向不一致的话,再调节这里。带宽也就是你要用多大的飞达。供料间距也要选择好了,避免出现有漏料的现象。

如果在数据库中找不到该物料或者没有合适的封装形式,那就用卡尺量一下 然后输出进去。输完后为了方便下次能直接调用,还是一样选择数据库单击然后选择注册。

当以上步骤都进行完了后,可以点击菜单中的优化选择优化

弹出这样的对话框,在分配中选择如上图一样,其余选项不用动,都用默认的就

好,点击运行

点击确定。在这里往往会出现一个问题,提示说优化2007失败,那就将程序保存一下,单击文件然后选择保存。然后再打开,点击优化就可以了。

记住每次优化完了,又要看一下每种料用的是不是只有一个飞达,单击优化,选择元件供应数

如果供应数有出现2或者以上的情况就双击这个物料

选择手动,更改为1,点击确定,然后回到上面的图示,再点击确定。

做完后就要把料站摆的整齐一些,单击菜单中的显示,选择送料编排

在这个部分,尽量把料多的飞达摆在图示中这个位置,因为这个位置离贴片头行程很近,会提高速度。排完后点击关闭

选择是

然后再优化一次。在程序里不管你更改了什么东西,只要是改动了就要优化一次。

这样整个程序就做完了。

以上是针对JUKI2060机器而言的,对于2070的机器,程序是一样做,但是在这要用HLC软件把.E46的文件转换为.E47的文件。也就是当做完程序后,利用HLC打开所做的.E46格式的程序,然后另存为.E47的就OK了。
