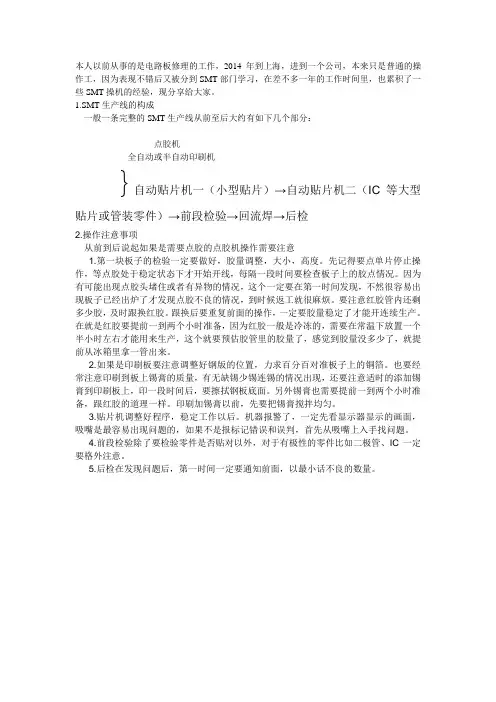

本人以前从事的是电路板修理的工作，2014年到上海，进到一个公司，本来只是普通的操作工，因为表现不错后又被分到SMT部门学习，在差不多一年的工作时间里，也累积了一些SMT操机的经验，现分享给大家。

1.SMT生产线的构成

一般一条完整的SMT生产线从前至后大约有如下几个部分：

点胶机

全自动或半自动印刷机

}自动贴片机一（小型贴片）→自动贴片机二（IC等大型贴片或管装零件）→前段检验→回流焊→后检

2.操作注意事项

从前到后说起如果是需要点胶的点胶机操作需要注意

1.第一块板子的检验一定要做好，胶量调整，大小，高度。先记得要点单片停止操作，等点胶处于稳定状态下才开始开线，每隔一段时间要检查板子上的胶点情况。因为有可能出现点胶头堵住或者有异物的情况，这个一定要在第一时间发现，不然很容易出现板子已经出炉了才发现点胶不良的情况，到时候返工就很麻烦。要注意红胶管内还剩多少胶，及时跟换红胶。跟换后要重复前面的操作，一定要胶量稳定了才能开连续生产。在就是红胶要提前一到两个小时准备，因为红胶一般是冷冻的，需要在常温下放置一个半小时左右才能用来生产，这个就要预估胶管里的胶量了，感觉到胶量没多少了，就提前从冰箱里拿一管出来。

2.如果是印刷板要注意调整好钢版的位置，力求百分百对准板子上的铜箔。也要经常注意印刷到板上锡膏的质量，有无缺锡少锡连锡的情况出现，还要注意适时的添加锡膏到印刷板上，印一段时间后，要擦拭钢板底面。另外锡膏也需要提前一到两个小时准备，跟红胶的道理一样。印刷加锡膏以前，先要把锡膏搅拌均匀。

3.贴片机调整好程序，稳定工作以后。机器报警了，一定先看显示器显示的画面，吸嘴是最容易出现问题的，如果不是报标记错误和误判，首先从吸嘴上入手找问题。

4.前段检验除了要检验零件是否贴对以外，对于有极性的零件比如二极管、IC一定要格外注意。

贴片机操作规程

一、引言

贴片机是电子制造中常用的自动化设备，用于将小型电子元件精确地贴附在PCB板上。本操作规程旨在确保贴片机操作的安全性、稳定性和高效性，规范操作流程，提高生产效率和质量。

二、操作前准备

1. 确保贴片机工作区域整洁，无杂物。

2. 检查贴片机的电源和供气管路是否正常连接。

3. 检查贴片机的刀具、针头等零部件是否完好，如有损坏应及时更换。

4. 准备好所需的贴片元件和PCB板，确保其质量符合要求。

三、操作流程

1. 打开贴片机电源，待其启动完成后进入操作界面。

2. 导入所需的贴片程序文件，确保程序文件的准确性和完整性。

3. 将待贴片的PCB板放置在贴片机工作台上，并进行固定。

4. 检查贴片机的各个轴向的运动是否正常，如有异常应立即停机检修。

5. 根据贴片程序要求，调整贴片机的各项参数，如运动速度、贴附力度等。

6. 将贴片元件按照正确的方向和位置放置在贴片机的供料器中，并确保供料器的供料机构正常运行。

7. 启动贴片机，开始自动贴片操作。

8. 在贴片过程中，及时观察贴片机的运行状态，确保贴片的精度和质量。 9. 若发现贴片机停机或出现异常，应立即停机检查并解决问题。

10. 贴片完成后，关闭贴片机电源，清理工作区域，将贴片机恢复到初始状态。

四、安全注意事项

1. 在操作贴片机前，应穿戴好个人防护装备，如防静电手套、护目镜等。

2. 操作人员应熟悉贴片机的操作流程和安全规范，严禁未经培训的人员操作。

3. 在贴片机运行过程中，严禁将手指或其他物体伸入贴片机内部。

4. 在清理贴片机时，应先切断电源，并等待贴片机完全停止运行后再进行清理。

5. 如发现贴片机出现异常或故障，应立即停机并通知维修人员进行检修。

五、操作记录与维护

1. 每次操作贴片机前，应填写操作记录表，记录操作人员、操作时间、贴片程序、贴片数量等信息。

2. 定期对贴片机进行维护保养，如清洁、润滑、更换易损件等，确保贴片机的正常运行。
