贴片机操作规程

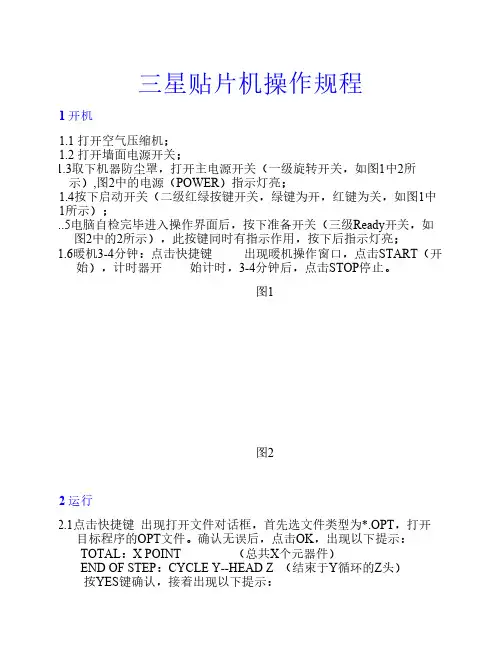

三星贴片机操作规程

1 开机

1.1 打开空气压缩机；

1.2 打开墙面电源开关；

1.3取下机器防尘罩，打开主电源开关（一级旋转开关，如图1中2所

示）,图2中的电源（POWER）指示灯亮；

1.4按下启动开关（二级红绿按键开关，绿键为开，红键为关，如图1中

1所示）；

1.5电脑自检完毕进入操作界面后，按下准备开关（三级Ready开关，如

图2中的2所示），此按键同时有指示作用，按下后指示灯亮；

1.6暖机3-4分钟：点击快捷键 出现暖机操作窗口，点击START（开

始），计时器开 始计时，3-4分钟后，点击STOP停止。

图1

图2

2 运行

2.1点击快捷键 出现打开文件对话框，首先选文件类型为*.OPT，打开

目标程序的OPT文件。确认无误后，点击OK，出现以下提示：

TOTAL：X POINT （总共X个元器件）

END OF STEP：CYCLE Y--HEAD Z （结束于Y循环的Z头）

按YES键确认，接着出现以下提示： LOAD PCB DATA NOW（是否装载PCB板的数据）

按YES键确认，接着出现以下提示：

PUT ALL NOZZLE（放下所有吸嘴）

按NO键放弃，目标程序即完成装载。

2.2点击快捷键 调出运行操作窗口。

2.3 按进板方向拿一块PCB板在导轨上对照宽度，然后转动手轮（见图2

中的8所示），调节导轨宽度直到合适为止。把PCB板放在导轨上，

用手来回推动PCB板，板活动自如又不会掉下即可。

2.4在进板口放入准备贴片的PCB板，注意进板方向。

2.5按下START键（如图2中的3所示），机器的状态由IDLE（空闲）转

到PAUSE（暂停），贴片工作头自动移到等待位置并进行自检，自

检完毕后蜂鸣器（见图2中的7所示）发出一声“嘟”，再按一次

START键，机器即进入自动运行状态（RUN）。

2.6导轨上可以同时存在两块板，当工作位置有一块板正在贴片，在进板

口的等待位置还可以放一块板。前一块板完成贴片后，会自动出板，

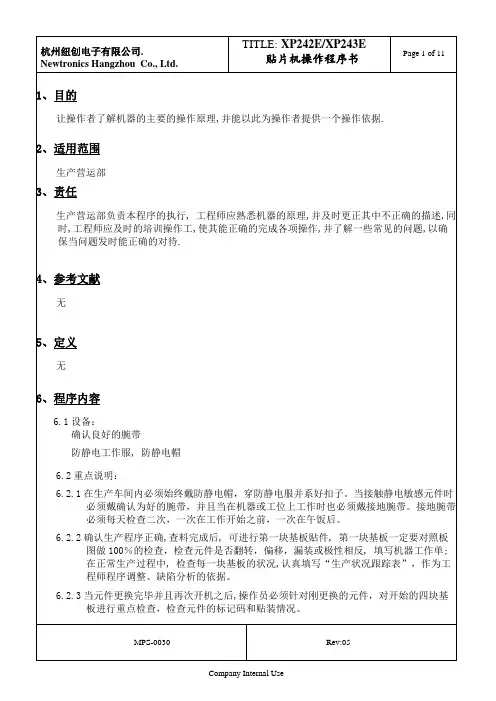

TITLE: XP242E/XP243E

贴片机操作程序书 Page 1 of 11

MPS-0030 Rev:05 杭州纽创电子有限公司.

Newtronics Hangzhou Co., Ltd.

Company Internal Use 1、目的

让操作者了解机器的主要的操作原理,并能以此为操作者提供一个操作依据.

2、适用范围

生产营运部

3、责任

生产营运部负责本程序的执行, 工程师应熟悉机器的原理,并及时更正其中不正确的描述,同时,工程师应及时的培训操作工,使其能正确的完成各项操作,并了解一些常见的问题,以确保当问题发时能正确的对待.

4、参考文献

无

5、定义

无

6、程序内容

6.1设备：

确认良好的腕带

防静电工作服, 防静电帽

6.2重点说明：

6.2.1在生产车间内必须始终戴防静电帽，穿防静电服并系好扣子。当接触静电敏感元件时必须戴确认为好的腕带，并且当在机器或工位上工作时也必须戴接地腕带。接地腕带必须每天检查二次，一次在工作开始之前，一次在午饭后。

6.2.2确认生产程序正确,查料完成后, 可进行第一块基板贴件, 第一块基板一定要对照板图做100％的检查，检查元件是否翻转，偏移，漏装或极性相反, 填写机器工作单;

在正常生产过程中, 检查每一块基板的状况,认真填写“生产状况跟踪表”，作为工程师程序调整、缺陷分析的依据。

6.2.3当元件更换完毕并且再次开机之后,操作员必须针对刚更换的元件，对开始的四块基板进行重点检查，检查元件的标记码和贴装情况。

贴片机操作规程

一、引言

贴片机是一种用于电子元件的自动贴片的设备，它具有高效、精准、快速的特点。为了确保贴片机的正常运行和操作人员的安全，制定本操作规程。

二、操作人员要求

1. 操作人员应经过专业培训，了解贴片机的基本原理和操作步骤。

2. 操作人员应熟悉贴片机的各个部件及其功能，并掌握常见故障的处理方法。

3. 操作人员应穿戴符合安全要求的工作服，并佩戴防静电手套和鞋套。

4. 操作人员应保持良好的工作状态，不得饮酒或服用药物影响工作安全。

三、操作前准备

1. 确保贴片机周围环境整洁，无杂物和易燃物。

2. 检查贴片机的电源线和接地线是否正常连接。

3. 检查贴片机的供料器和传送带是否畅通无阻。

4. 检查贴片机的各个部件是否处于正常工作状态。

四、贴片机操作步骤

1. 打开贴片机的电源开关，待贴片机启动完成后，进入操作界面。

2. 在操作界面上选择相应的贴片程序，并进行加载。

3. 检查贴片机上的供料器是否装满元件，并调整供料器的位置和角度。

4. 调整贴片机的吸嘴高度和压力，确保能够准确吸取和贴片元件。 5. 将待贴片的印刷电路板放置在传送带上，并调整传送带的速度。

6. 启动贴片机，待贴片完成后，检查贴片的质量和位置是否准确。

7. 若出现贴片错误或异常情况，立即停止贴片机的运行，并进行故障排除。

8. 完成贴片任务后，关闭贴片机的电源开关，清理工作区域。

五、贴片机的维护保养

1. 定期清理贴片机的吸嘴和传送带，防止堵塞和积尘影响贴片效果。

2. 定期检查贴片机的电源线和接地线是否正常连接，并进行必要的维修或更换。

3. 定期检查贴片机的传送带和供料器的运行状态，及时调整和更换磨损的部件。

4. 定期对贴片机进行润滑和清洁，确保各个部件的正常运转和寿命。

5. 定期进行贴片机的性能测试，检查贴片的精度和质量是否满足要求。

六、安全注意事项

1. 在操作贴片机时，应注意防止手指或其他物体接触吸嘴和传送带，以免发生伤害。

贴片机操作规程

一、引言

贴片机是电子创造中常用的设备，用于将电子元件精确地贴片到印刷电路板上。本操作规程旨在规范贴片机的操作流程，确保操作人员能够正确、安全地操作贴片机，提高生产效率和产品质量。

二、操作准备

1. 确保贴片机和相关设备处于正常工作状态。

2. 检查贴片机的供电温和源是否正常。

3. 准备好所需的贴片元件和印刷电路板。

三、贴片机操作流程

1. 打开贴片机的电源开关，确保设备处于待机状态。

2. 将待贴片的元件和印刷电路板放置在贴片机的工作台上。

3. 打开贴片机的控制面板，选择合适的贴片程序。

4. 根据贴片程序的要求，调整贴片机的参数，如贴片速度、贴片力度等。

5. 点击开始按钮，启动贴片机的自动贴片功能。

6. 观察贴片机的运行情况，确保贴片过程中元件的精确贴片和定位。

7. 定期检查贴片机的贴片效果，确保贴片质量符合要求。

8. 贴片完成后，关闭贴片机的电源开关，将贴片机恢复到待机状态。

9. 清理贴片机的工作台和周围区域，确保工作环境整洁。 四、操作注意事项

1. 操作人员应熟悉贴片机的操作流程和相关安全规定，并经过培训合格后方可操作贴片机。

2. 在操作贴片机时，应戴上防静电手套和鞋套，以防止静电对元件的损坏。

3. 在调整贴片机参数时，应根据贴片程序的要求进行，避免超出元件的额定参数范围。

4. 在贴片机运行过程中，应随时观察贴片质量，并及时调整贴片机的参数以保证贴片效果。

5. 在清理贴片机时，应先关闭电源开关，并使用清洁剂和软布进行清洁，切勿使用尖锐物品损坏设备。

五、常见故障排除

1. 贴片机无法启动：检查电源温和源是否正常，检查控制面板是否正确设置。

2. 贴片机贴片不许确：检查贴片机的参数设置是否正确，检查元件和印刷电路板的位置是否正确。

3. 贴片机贴片质量差：检查贴片机的参数设置是否合适，检查元件和印刷电路板的表面是否干净。

4. 贴片机卡料：检查贴片机的供料系统是否正常，检查元件和印刷电路板的位置是否正确。
