MNS低压抽屉柜技术手册

MNS低压抽屉柜是一种广泛应用于电力系统、工矿企业、商业楼宇等领域的低压开关装置，它可用于电力系统的输配电、控制及保护。

MNS低压抽屉柜出现以来，已取代了传统的低压开关柜，具有操作方便、配置灵活、维护简便等优点，该设备通过模块化设计思想，使设备可复用、可升级、可扩展，大大提高设备的使用寿命和经济效益。

一、MNS低压抽屉柜的构成

MNS低压抽屉柜的组成主要包括底座、组合单元（抽屉）、断路器、接触器、继电器、仪表、控制电源逆变器、门、照明等元件，这些元件共同组成了MNS抽屉柜的基本结构。

以上所述元件中，应注意的是组合单元（抽屉）部分，抽屉是MNS低压抽屉柜的核心部分，其主要功能是把电气元件组成成一个单独的单元，这个单元可插拔式的放置在底座上，使设备的安装、维修更为简便。

二、MNS低压抽屉柜的应用

MNS低压抽屉柜广泛应用于输配电、控制及保护，根据不同用户的需求，它可针对于不同的电气装置进行配置，如电压互感器、电流互感器、电流互感器及压力变送器等。

根据不同的应用场景，MNS低压抽屉柜也有不同的规格，例如1100A以上MNS低压抽屉柜用于电厂和电网输电系统；630A到1100A的低压抽屉柜则适用于石化、冶金、机床制造等工矿企业；200A以下的低压抽屉柜则广泛用于商业楼宇的配电系统中。

三、MNS低压抽屉柜的优点

1. 技术先进

MNS低压抽屉柜采用国内外先进的技术，具有高可靠性、互换性好、防护能力强等优点。

2. 结构紧凑

MNS低压抽屉柜的结构紧凑、造型美观，可整齐的排列运行，使安装和检修更加方便。

3. 配置灵活

MNS低压抽屉柜的抽屉（组合单元）可以根据用户的需求进行不同的组合配置，可达到多种不同的系统要求。

4. 安全可靠

MNS低压抽屉柜采取的保护措施包括插头、保险丝、断路器、空气开关、接触器、继电器、隔离开关等，使其具有非常高的安全性和可靠性。

四、MNS低压抽屉柜的后期维护

对于MNS低压抽屉柜的后期维护，需要注意以下几点：

1. 定期检查开关柜内各元件的接线情况，防止松动或断裂。

2. 定期检查开关柜内各接点的接触情况，发现问题及时处理。

3. 开关柜作为电力系统的重要设备，其维护保养需要有专门的人员负责，并制定相关的维护保养计划和标准，确保设备正常运行。

综上所述，MNS低压抽屉柜是一种性能稳定、技术先进、结构紧凑、配置灵活、安全可靠的低压开关装置，其广泛应用于电力系统、工矿企业、商业楼宇等领域，可满足不同场景的需求，具有很高的经济和社会效益。在使用过程中，需要注意设备的后期维护和保养，确保设备能够长期稳定运行。

合集下载

MNS低压抽屉柜技术手册簿

MNS低压抽屉柜技术手册簿

实用标准文档 文案大全

MNS低压开关柜

产品说明书

实用标准文档

文案大全

注意！

对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

实用标准文档

文案大全

目录

1 总则

1.1 概述

1.2 标准与规范

1.3 使用条件

2 结构形式与技术参数

2.1 电气数据

2.2 防护等级

2.3 结构形式

2.3.1 结构形式概述

2.3.2 抽出式开关柜

2.3.2.1 母线系统

2.3.2.2 抽屉单元

2.3.2.3 PC柜

2.3.2.4 无功功率补偿柜

2.3.2.5 进出线电缆室

2.3.2.6 外形尺寸与重量

2.3.3 插拔式/固定式开关柜

2.3.3.1 母线系统

2.3.3.2 功能单元

2.3.3.3 PC和无功功率补偿柜

2.3.3.4 进出线电缆室

2.3.3.5 外形尺寸与重量

3 主要电气元件介绍

3.1 一次回路

3.2 二次回路

4 主结线方案

5 运输与保管

5.1 运输

5.2 交货与中间保管

6 基础与现场安装

6.1安装现场的一般要求

6.2 配电室平面布置方案

6.3 开关柜的基础

6.3.1 以配电室地板作为基础

6.3.2 混凝土地坪上的基础框架

6.3.2 电缆沟施工

6.4 开关柜的安装

6.5 母线的安装

6.6 电力电缆和控制电缆的安装 实用标准文档

文案大全 6.7 开关柜的接地

MNS低压抽屉柜技术手册 (2)

MNS低压抽屉柜技术手册 (2)

MNS低压开关柜

产品说明书

注意！

对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

目录

1 总则

1.1 概述

1.2 标准与规范

1.3 使用条件

2 结构形式与技术参数

2.1 电气数据

2.2 防护等级

2.3 结构形式

2.3.1 结构形式概述

2.3.2 抽出式开关柜

2.3.2.1 母线系统

2.3.2.2 抽屉单元 2.3.2.3 PC柜

2.3.2.4 无功功率补偿柜

2.3.2.5 进出线电缆室

2.3.2.6 外形尺寸与重量

2.3.3 插拔式/固定式开关柜

2.3.3.1 母线系统

2.3.3.2 功能单元

2.3.3.3 PC和无功功率补偿柜

2.3.3.4 进出线电缆室

2.3.3.5 外形尺寸与重量

3 主要电气元件介绍

3.1 一次回路

3.2 二次回路

4 主结线方案

5 运输与保管

5.1 运输

5.2 交货与中间保管

6 基础与现场安装

6.1安装现场的一般要求

6.2 配电室平面布置方案

6.3 开关柜的基础

6.3.1 以配电室地板作为基础

6.3.2 混凝土地坪上的基础框架

6.3.2 电缆沟施工

6.4 开关柜的安装

6.5 母线的安装

6.6 电力电缆和控制电缆的安装

6.7 开关柜的接地

6.8 安装的收尾

7 开关柜的运行

7.1起动前的准备工作

7.2 起动

7.3 开关柜的操作

7.3.1 框架式断路器的操作

MNS低压抽屉柜技术介绍材料

MNS低压抽屉柜技术介绍材料

^`

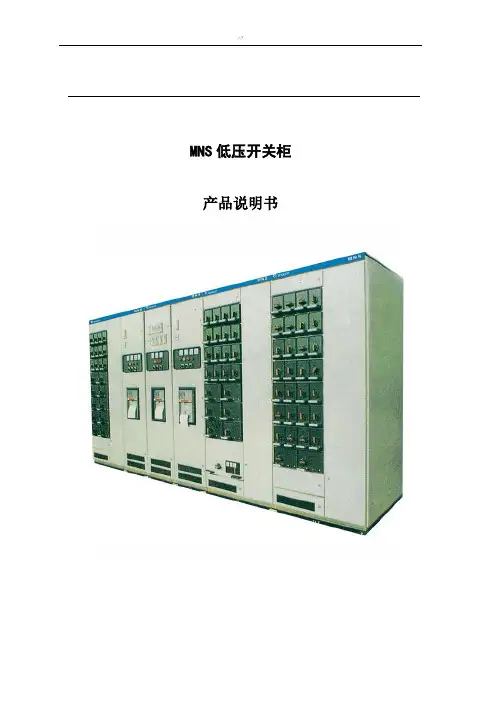

MNS低压开关柜

产品说明书

^`

注意！

对开关柜的任何操作都应预先阅读本说明书。

开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。

开关柜必须安装在适合的室内环境中。

对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。

禁止把开关柜置于超出其额定负载的情况下运行。

必须注意开关柜上的任何带电危险标记。

对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责电气设备的安全管理。

^`

目录

1 总则

1.1 概述

1.2 标准与规范

1.3 使用条件

2 结构形式与技术参数

2.1 电气数据

2.2 防护等级

2.3 结构形式

2.3.1 结构形式概述

2.3.2 抽出式开关柜

2.3.2.1 母线系统

2.3.2.2 抽屉单元

2.3.2.3 PC柜

2.3.2.4 无功功率补偿柜

2.3.2.5 进出线电缆室

2.3.2.6 外形尺寸与重量

2.3.3 插拔式/固定式开关柜

2.3.3.1 母线系统

2.3.3.2 功能单元

2.3.3.3 PC和无功功率补偿柜

2.3.3.4 进出线电缆室

2.3.3.5 外形尺寸与重量

3 主要电气元件介绍

3.1 一次回路

3.2 二次回路

4 主结线方案

5 运输与保管

5.1 运输

5.2 交货与中间保管

6 基础与现场安装

6.1安装现场的一般要求

6.2 配电室平面布置方案

6.3 开关柜的基础

6.3.1 以配电室地板作为基础

6.3.2 混凝土地坪上的基础框架

6.3.2 电缆沟施工

6.4 开关柜的安装

6.5 母线的安装

6.6 电力电缆和控制电缆的安装 ^`

6.7 开关柜的接地

6.8 安装的收尾

7 开关柜的运行

7.1起动前的准备工作

7.2 起动

MNS低压开关柜技术规范

MNS低压开关柜技术规范

0.4kV低压抽出式开关柜MNSG

技 术 规 范 书

1. 技术标准

MNSG型低压抽出式开关柜是由我厂从天传所引进的技术，该装置符合国情，具有较高的技术性能指标，造价相对较低，能够适应电力市场发展需要并可与国内市场现有引进产品竞争的低压抽出式开关柜。

1.MNSG型低压抽出式开关柜（以下简称装置）设计依据下列标准。

1.1.1 GB7251－1997 低压成套开关设备和控制设备

1.1.2 GB9466－1988 低压成套开关设备基本试验方法

1.1.3 GB4942.2－1993 低压电器外壳防护等级

1.1.4 GB3047.1－1995 高度进制为20mm面板、架和框的基本尺寸系列

1.1.5 GB762－1996 标准电流

1.1.6 GB/8582－2000 电工、电子设备机械结构术语

1.1.7 GB156－1993 标准电压

1.1.8 JB/T9661-1999 低压抽出式成套开关设备

1.2装置名称、型号

1.2.1装置名称

2.使用范围和用途

装置适用于交流380V及660V系统和异步电动机的控制设备，适用于厂矿及建筑物的配电及冶金、化工、轻工生产线的电动机集中控制，还可与程序控制器和微处理器组成配电自动控制系统。

3.技术性能和特点

3.1主要技术参数

3.1.1额定工作电压

3.1.1.1主电路：380V（660V）

3.1.1.2辅助电路：交流220V 380V

直流110V 220V

3.1.2额定绝缘电压

主电路额定绝缘电压为660V（800V）

3.1.3额定频率：50HZ

3.1.4额定电流

3.1.4.1水平母线额定工作电流≤2500A

3.1.4.2垂直母线额定工作电流800A

3.1.5装置内母线额定短时耐受电流为15KA、30KA、50KA（1S）
