MNS低压柜技术规格书

天泽园10kV配电工程0.4kV低压开关柜招标书（技术部分）

邯郸慧龙电力设计研究有限公司2010年03月天泽园10kV配电工程0.4kV低压开关柜技术规范书

批准：审定：校核：编制：目 录一、0.4kV低压抽屉式开关柜技术规范书........................................................11、总则.................................................................................................................12、技术标准以及环境要求.................................................................................13、额定参数.........................................................................................................24、柜体结构要求.................................................................................................25、低压配电装置.................................................................................................36、低压无功补偿.................................................................................................47、试验.................................................................................................................48、包装、保管、运输、标志.............................................................................59．招标范围.........................................................................................................5一、0.4kV低压抽屉式开关柜技术规范书1、总则1.1本规范书提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。1.3供方须执行现行国家标准和行业标准。有矛盾时，按技术要求较高的标准执行。1.4如供方没有以书面形式对本技术条件的条文提出异议，则表示供方确认其提供的产品满足本技术条件的要求。**1.5本次投标厂家低压成套开关设备必须具备CCC认证证书，并提交原件。

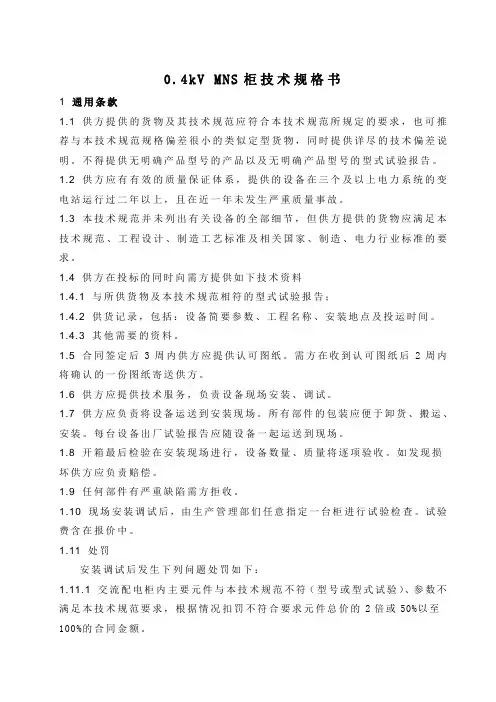

0.4kV MNS柜技术规格书

1 通用条款

1.1 供方提供的货物及其技术规范应符合本技术规范所规定的要求，也可推荐与本技术规范规格偏差很小的类似定型货物，同时提供详尽的技术偏差说明。不得提供无明确产品型号的产品以及无明确产品型号的型式试验报告。

1.2 供方应有有效的质量保证体系，提供的设备在三个及以上电力系统的变电站运行过二年以上，且在近一年未发生严重质量事故。

1.3 本技术规范并未列出有关设备的全部细节，但供方提供的货物应满足本技术规范、工程设计、制造工艺标准及相关国家、制造、电力行业标准的要求。

1.4 供方在投标的同时向需方提供如下技术资料

1.4.1 与所供货物及本技术规范相符的型式试验报告；

1.4.2 供货记录，包括：设备简要参数、工程名称、安装地点及投运时间。

1.4.3 其他需要的资料。

1.5 合同签定后3周内供方应提供认可图纸。需方在收到认可图纸后2周内将确认的一份图纸寄送供方。

1.6 供方应提供技术服务，负责设备现场安装、调试。

1.7 供方应负责将设备运送到安装现场。所有部件的包装应便于卸货、搬运、安装。每台设备出厂试验报告应随设备一起运送到现场。

1.8 开箱最后检验在安装现场进行，设备数量、质量将逐项验收。如发现损坏供方应负责赔偿。

1.9 任何部件有严重缺陷需方拒收。

1.10 现场安装调试后，由生产管理部们任意指定一台柜进行试验检查。试验费含在报价中。

1.11 处罚

安装调试后发生下列问题处罚如下：

1.11.1 交流配电柜内主要元件与本技术规范不符（型号或型式试验）、参数不满足本技术规范要求，根据情况扣罚不符合要求元件总价的2倍或50%以至100%的合同金额。

1.11.2 现场检验如有测试项目不符合制造厂说明书要求，或制造厂说明书无要求但不符合国家和电力部门有关要求，根据情况扣罚10～50%的合同金额 。

1.11.3 在1.10的检验中如有一项不合格扣罚50%的合同金额，并加试一台。加试的设备如再有不合格项，扣罚100%的合同金额。

天泽园10kV配电工程

0.4kV低压开关柜

招标书（技术部分）

邯郸慧龙电力设计研究有限公司

2010年03月

天泽园10kV配电工程

0.4kV低压开关柜

技术规范书

批准：

审定：

校核：

编制：

1 目 录

一、0.4kV低压抽屉式开关柜技术规范书 ........................................................ 1

1、总则 ................................................................................................................. 1

2、技术标准以及环境要求 ................................................................................. 1

3、额定参数 ......................................................................................................... 2

4、柜体结构要求 ................................................................................................. 2

5、低压配电装置 ................................................................................................. 3

6、低压无功补偿 ................................................................................................. 4

.

Word 资料

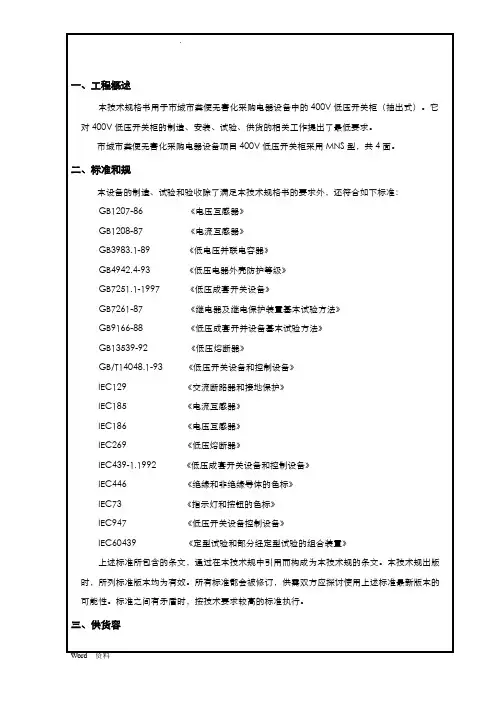

一、工程概述

本技术规格书用于市城市粪便无害化采购电器设备中的400V低压开关柜（抽出式）。它对400V低压开关柜的制造、安装、试验、供货的相关工作提出了最低要求。

市城市粪便无害化采购电器设备项目400V低压开关柜采用MNS型，共4面。

二、标准和规

本设备的制造、试验和验收除了满足本技术规格书的要求外，还符合如下标准：

GB1207-86 《电压互感器》

GB1208-87 《电流互感器》

GB3983.1-89 《低电压并联电容器》

GB4942.4-93 《低压电器外壳防护等级》

GB7251.1-1997 《低压成套开关设备》

GB7261-87 《继电器及继电保护装置基本试验方法》

GB9166-88 《低压成套开并设备基本试验方法》

GB13539-92 《低压熔断器》

GB/T14048.1-93 《低压开关设备和控制设备》

IEC129 《交流断路器和接地保护》

IEC185 《电流互感器》

IEC186 《电压互感器》

IEC269 《低压熔断器》

IEC439-1.1992 《低压成套开关设备和控制设备》

IEC446 《绝缘和非绝缘导体的色标》

IEC73 《指示灯和按钮的色标》

IEC947 《低压开关设备控制设备》

IEC60439 《定型试验和部分经定型试验的组合装置》

上述标准所包含的条文，通过在本技术规中引用而构成为本技术规的条文。本技术规出版时，所列标准版本均为有效。所有标准都会被修订，供需双方应探讨使用上述标准最新版本的可能性。标准之间有矛盾时，按技术要求较高的标准执行。
