matlab 滤波器阶数

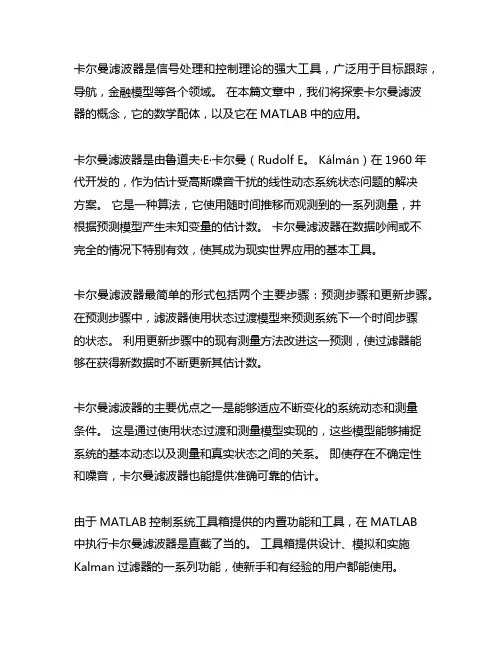

卡尔曼滤波器是信号处理和控制理论的强大工具，广泛用于目标跟踪，导航，金融模型等各个领域。

在本篇文章中，我们将探索卡尔曼滤波器的概念，它的数学配体，以及它在MATLAB中的应用。

卡尔曼滤波器是由鲁道夫·E·卡尔曼（Rudolf E。

Kálmán）在1960年代开发的，作为估计受高斯噪音干扰的线性动态系统状态问题的解决方案。

它是一种算法，它使用随时间推移而观测到的一系列测量，并根据预测模型产生未知变量的估计数。

卡尔曼滤波器在数据吵闹或不完全的情况下特别有效，使其成为现实世界应用的基本工具。

卡尔曼滤波器最简单的形式包括两个主要步骤：预测步骤和更新步骤。

在预测步骤中，滤波器使用状态过渡模型来预测系统下一个时间步骤的状态。

利用更新步骤中的现有测量方法改进这一预测，使过滤器能够在获得新数据时不断更新其估计数。

卡尔曼滤波器的主要优点之一是能够适应不断变化的系统动态和测量条件。

这是通过使用状态过渡和测量模型实现的，这些模型能够捕捉系统的基本动态以及测量和真实状态之间的关系。

即使存在不确定性和噪音，卡尔曼滤波器也能提供准确可靠的估计。

由于MATLAB控制系统工具箱提供的内置功能和工具，在MATLAB中执行卡尔曼滤波器是直截了当的。

工具箱提供设计、模拟和实施Kalman过滤器的一系列功能，使新手和有经验的用户都能使用。

MATLAB的直观语法和强大的布局能力使得卡尔曼滤波器的性能易于直观，并调谐其参数以达到最佳效果。

为了说明卡尔曼滤波器在MATLAB中的应用，让我们考虑在雷达系统中跟踪目标的例子。

在这种假想中，雷达测量很吵，而且有不准确之处，因此准确估计目标的位置和速度很困难。

通过使用在MATLAB 中安装的卡尔曼滤波器，我们可以将雷达测量与目标动态模型结合，以获得对其状态的更准确可靠的估计。

卡尔曼滤波器是用于状态估计和信号处理的多功能和强大的工具。

它处理吵闹和不确定数据的能力使它特别适合准确估计至关重要的现实世界应用。

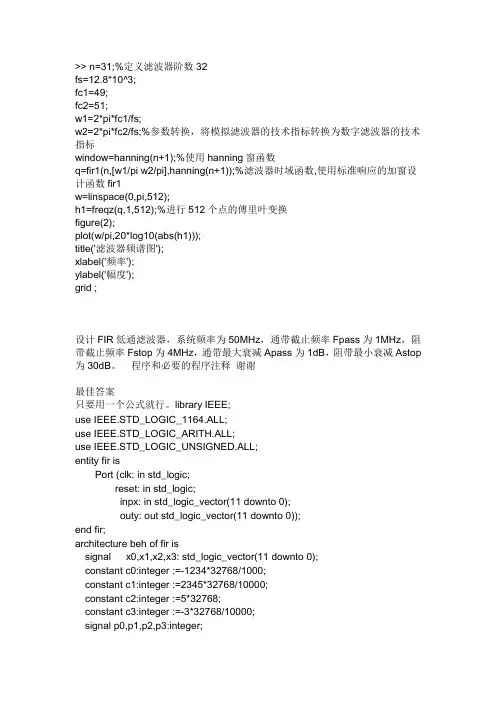

>> n=31;%定义滤波器阶数32fs=12.8*10^3;fc1=49;fc2=51;w1=2*pi*fc1/fs;w2=2*pi*fc2/fs;%参数转换，将模拟滤波器的技术指标转换为数字滤波器的技术指标window=hanning(n+1);%使用hanning窗函数q=fir1(n,[w1/pi w2/pi],hanning(n+1));%滤波器时域函数,使用标准响应的加窗设计函数fir1w=linspace(0,pi,512);h1=freqz(q,1,512);%进行512个点的傅里叶变换figure(2);plot(w/pi,20*log10(abs(h1)));title('滤波器频谱图');xlabel('频率');ylabel('幅度');grid ;设计FIR低通滤波器，系统频率为50MHz，通带截止频率Fpass为1MHz，阻带截止频率Fstop为4MHz，通带最大衰减Apass为1dB，阻带最小衰减Astop 为30dB。

程序和必要的程序注释谢谢最佳答案只要用一个公式就行。

library IEEE;use IEEE.STD_LOGIC_1164.ALL;use IEEE.STD_LOGIC_ARITH.ALL;use IEEE.STD_LOGIC_UNSIGNED.ALL;entity fir isPort (clk: in std_logic;reset: in std_logic;inpx: in std_logic_vector(11 downto 0);outy: out std_logic_vector(11 downto 0));end fir;architecture beh of fir issignal x0,x1,x2,x3: std_logic_vector(11 downto 0);constant c0:integer :=-1234*32768/1000;constant c1:integer :=2345*32768/10000;constant c2:integer :=5*32768;constant c3:integer :=-3*32768/10000;signal p0,p1,p2,p3:integer;signal sum: integer;beginsample_delay_line:process(clk)beginif rising_edge(clk) thenif reset='1' thenx3 <=(others=>'0');x2 <=(others=>'0');x1 <=(others=>'0');x0 <=(others=>'0');elsex3 <=x2;x2 <=x1;x1 <=x0;x0 <=inpx;end if;end if;end process;p0 <= conv_integer(x0)*c0;p1 <= conv_integer(x1)*c1;p2 <= conv_integer(x2)*c2;p3 <= conv_integer(x3)*c3;sum <=p0+p1+p2+p3;outy <=conv_std_logic_vector(sum/32768,12);end beh;4.1 数字滤波器简介数字滤波器是一种用来过滤时间离散信号的数字系统，通过对抽样数据进行数学处理来达到频域滤波的目的。

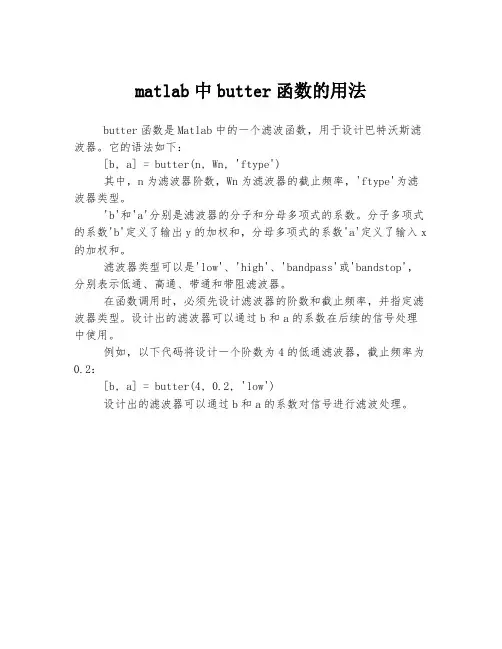

matlab中butter函数的用法
butter函数是Matlab中的一个滤波函数，用于设计巴特沃斯滤波器。

它的语法如下：
[b, a] = butter(n, Wn, 'ftype')
其中，n为滤波器阶数，Wn为滤波器的截止频率，'ftype'为滤波器类型。

'b'和'a'分别是滤波器的分子和分母多项式的系数。

分子多项式的系数'b'定义了输出y的加权和，分母多项式的系数'a'定义了输入x 的加权和。

滤波器类型可以是'low'、'high'、'bandpass'或'bandstop'，分别表示低通、高通、带通和带阻滤波器。

在函数调用时，必须先设计滤波器的阶数和截止频率，并指定滤波器类型。

设计出的滤波器可以通过b和a的系数在后续的信号处理中使用。

例如，以下代码将设计一个阶数为4的低通滤波器，截止频率为0.2：
[b, a] = butter(4, 0.2, 'low')
设计出的滤波器可以通过b和a的系数对信号进行滤波处理。

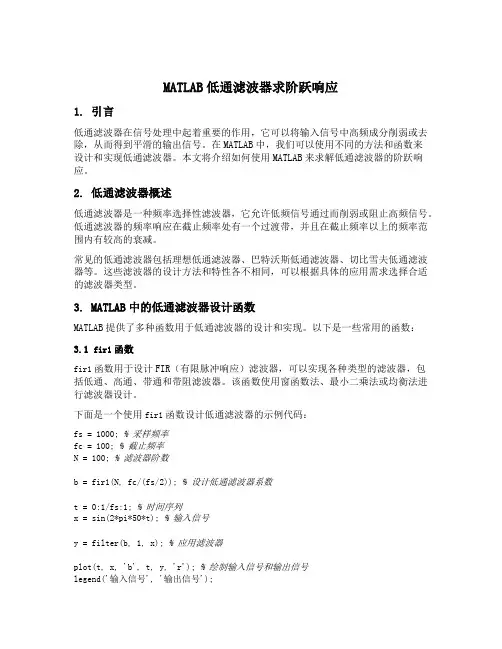

MATLAB低通滤波器求阶跃响应1. 引言低通滤波器在信号处理中起着重要的作用，它可以将输入信号中高频成分削弱或去除，从而得到平滑的输出信号。

在MATLAB中，我们可以使用不同的方法和函数来设计和实现低通滤波器。

本文将介绍如何使用MATLAB来求解低通滤波器的阶跃响应。

2. 低通滤波器概述低通滤波器是一种频率选择性滤波器，它允许低频信号通过而削弱或阻止高频信号。

低通滤波器的频率响应在截止频率处有一个过渡带，并且在截止频率以上的频率范围内有较高的衰减。

常见的低通滤波器包括理想低通滤波器、巴特沃斯低通滤波器、切比雪夫低通滤波器等。

这些滤波器的设计方法和特性各不相同，可以根据具体的应用需求选择合适的滤波器类型。

3. MATLAB中的低通滤波器设计函数MATLAB提供了多种函数用于低通滤波器的设计和实现。

以下是一些常用的函数：3.1 fir1函数fir1函数用于设计FIR（有限脉冲响应）滤波器，可以实现各种类型的滤波器，包括低通、高通、带通和带阻滤波器。

该函数使用窗函数法、最小二乘法或均衡法进行滤波器设计。

下面是一个使用fir1函数设计低通滤波器的示例代码：fs = 1000; % 采样频率fc = 100; % 截止频率N = 100; % 滤波器阶数b = fir1(N, fc/(fs/2)); % 设计低通滤波器系数t = 0:1/fs:1; % 时间序列x = sin(2*pi*50*t); % 输入信号y = filter(b, 1, x); % 应用滤波器plot(t, x, 'b', t, y, 'r'); % 绘制输入信号和输出信号legend('输入信号', '输出信号');xlabel('时间');ylabel('幅度');title('低通滤波器输出');3.2 butter函数butter函数用于设计巴特沃斯滤波器，可以实现各种类型的滤波器，包括低通、高通、带通和带阻滤波器。

matlab中关于数字滤波器的函数介绍MATLAB下的数字信号处理实现示例一信号、系统和系统响应1、理想采样信号序列（1）首先产生信号x(n),0<=n<=50n=0:50; %定义序列的长度是50A=444.128; %设置信号有关的参数a=50*sqrt(2.0)*pi;T=0.001; %采样率w0=50*sqrt(2.0)*pi;x=A*exp(-a*n*T).*sin(w0*n*T); %pi是MATLAB定义的π，信号乘可采用“.*”close all %清除已经绘制的x(n)图形subplot(3,1,1);stem(x); %绘制x(n)的图形title(‘理想采样信号序列’);（2）绘制信号x(n)的幅度谱和相位谱k=-25:25;W=(pi/12.5)*k;X=x*(exp(-j*pi/12.5)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(m agX);title(‘理想采样信号序列的幅度谱’);angX=angle(X); %绘制x(n)的相位谱subplot(3,1,3);stem(angX) ; title (‘理想采样信号序列的相位谱’)（3）改变参数为：1,0734.2,4.0,10==Ω==TAαn=0:50; %定义序列的长度是50A=1; %设置信号有关的参数a=0.4;T=1; %采样率w0=2.0734;x=A*exp(-a*n*T).*sin(w0*n*T); %pi是MATLAB定义的π，信号乘可采用“.*”close all %清除已经绘制的x(n)图形subplot(3,1,1);stem(x); %绘制x(n)的图形title(‘理想采样信号序列’);k=-25:25;W=(pi/12.5)*k;X=x*(exp(-j*pi/12.5)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘理想采样信号序列的幅度谱’);angX=angle(X); %绘制x(n)的相位谱subplot(3,1,3);stem(angX) ; title (‘理想采样信号序列的相位谱’)2、单位脉冲序列在MatLab中，这一函数可以用zeros函数实现：n=1:50; %定义序列的长度是50x=zeros(1,50); %注意：MATLAB中数组下标从1开始x(1)=1;close all;subplot(3,1,1);stem(x);title(‘单位冲击信号序列’);k=-25:25;X=x*(exp(-j*pi/12.5)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘单位冲击信号的幅度谱’);angX=angle(X); %绘制x(n)的相位谱subplot(3,1,3);stem(ang X) ; title (‘单位冲击信号的相位谱’)3、矩形序列n=1:50x=sign(sign(10-n)+1);close all;subplot(3,1,1);stem(x);title(‘单位冲击信号序列’);k=-25:25;X=x*(exp(-j*pi/25)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘单位冲击信号的幅度谱’);angX=angle(X); %绘制x(n)的相位谱su bplot(3,1,3);stem(angX) ; title (‘单位冲击信号的相位谱’)4、特定冲击串：)3()2(5.2)1(5.2)()(?+?+?+=nnnnnxδδδδn=1:50; %定义序列的长度是50x=zeros(1,50); %注意：MATLAB中数组下标从1开始x(1)=1;x(2)=2.5;x(3)=2.5;x(4)=1;close all;subplot(3,1,1);stem(x);title(‘单位冲击信号序列’);k=-25:25;X=x*(exp(-j*pi/12.5)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘单位冲击信号的幅度谱’);angX=angle(X); %绘制x(n)的相位谱subplot(3,1,3);stem(angX) ; title (‘单位冲击信号的相位谱’)5、卷积计算：Σ+∞?∞=?=?=mmnhmxnhnxny)()()()()(在MATLAB中。

MATLAB中filter函数的用法1. 介绍在MATLAB中，filter函数是一个用于数字滤波的重要工具。

它可以对信号进行滤波处理，去除噪声、平滑数据或者突出特定频率的成分。

filter函数的使用非常灵活，可以根据不同的需求选择不同的滤波器类型和参数。

2. 基本语法filter函数的基本语法如下：y = filter(b, a, x)其中，b和a是滤波器的系数，x是待滤波的信号，y是滤波后的结果。

3. 滤波器系数滤波器系数是滤波器的关键参数，决定了滤波器的特性。

在MATLAB中，可以通过多种方式获取滤波器系数，例如使用fir1函数生成FIR滤波器系数，使用butter 函数生成巴特沃斯滤波器系数等。

以FIR滤波器为例，使用fir1函数生成滤波器系数的代码如下：order = 10; % 滤波器阶数cutoff = 0.5; % 截止频率b = fir1(order, cutoff);在上述代码中，order表示滤波器的阶数，cutoff表示截止频率。

fir1函数将根据给定的阶数和截止频率生成对应的滤波器系数。

4. 滤波器类型MATLAB中的filter函数支持多种滤波器类型，常用的包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

4.1 低通滤波器低通滤波器用于去除高频成分，保留低频成分。

在MATLAB中，可以使用fir1函数生成低通滤波器系数，并将其作为参数传递给filter函数。

order = 10; % 滤波器阶数cutoff = 0.5; % 截止频率b = fir1(order, cutoff, 'low');y = filter(b, 1, x);在上述代码中，’low’表示生成低通滤波器系数。

4.2 高通滤波器高通滤波器用于去除低频成分，保留高频成分。

在MATLAB中，可以使用fir1函数生成高通滤波器系数，并将其作为参数传递给filter函数。

order = 10; % 滤波器阶数cutoff = 0.5; % 截止频率b = fir1(order, cutoff, 'high');y = filter(b, 1, x);在上述代码中，’high’表示生成高通滤波器系数。

如何利用Matlab技术进行滤波器设计引言滤波器是数字信号处理中常用的工具，可以对信号进行频率选择性处理，对某些频率成分进行增强或减弱。

利用Matlab软件，我们可以方便地设计各种类型的滤波器，从而实现信号处理的需求。

本文将介绍如何利用Matlab技术进行滤波器设计。

一、Matlab中的滤波器设计工具箱Matlab提供了丰富的滤波器设计工具箱，包括FIR滤波器设计工具箱和IIR滤波器设计工具箱。

其中FIR滤波器设计工具箱主要用于设计无限脉冲响应滤波器，而IIR滤波器设计工具箱主要用于设计无限脉冲响应滤波器。

二、FIR滤波器设计FIR滤波器是一种常见的数字滤波器，其特点是具有线性相位响应和稳定性。

Matlab中提供了fir1函数，可以方便地设计FIR滤波器。

步骤1：确定滤波器的类型和阶数。

根据设计需求和信号特点，我们可以选择不同的滤波器类型，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

同时，需要确定滤波器的阶数，即滤波器的长度。

步骤2：生成滤波器系数。

利用fir1函数，可以生成滤波器的系数。

该函数有多种参数设置，可以指定滤波器类型、阶数和截止频率等。

步骤3：进行滤波处理。

利用filter函数，可以将设计好的滤波器应用到信号上，进行滤波处理。

同时，可以通过freqz函数绘制滤波器的频率响应曲线，以便进一步分析滤波器的性能。

三、IIR滤波器设计IIR滤波器是一种常见的数字滤波器，其特点是具有递归结构和非线性相位响应。

Matlab中提供了butter、cheby1、ellip等函数，可以方便地设计IIR滤波器。

步骤1：确定滤波器的类型和阶数。

同样，根据设计需求和信号特点，我们可以选择不同的滤波器类型和阶数。

步骤2：生成滤波器的系数。

利用相应的函数，可以生成滤波器的系数。

这些函数通常需要指定滤波器类型、阶数和截止频率等参数。

步骤3：进行滤波处理。

利用filter函数，可以将设计好的滤波器应用到信号上进行滤波处理。

Matlab中的滤波器设计和滤波器分析方法滤波器是数字信号处理中非常重要的工具，用于对信号进行去噪、频率调整等操作。

Matlab作为一种强大的数值计算软件，提供了多种滤波器设计和分析的方法，使得滤波器的应用变得相对简单而高效。

本文将介绍Matlab中的滤波器设计和滤波器分析方法，并进行深入的讨论。

1. 滤波器设计方法滤波器设计的目标是根据信号的特性和需求，选择合适的滤波器类型，并确定滤波器的参数。

Matlab中提供了多种滤波器设计方法，包括FIR和IIR滤波器设计。

FIR滤波器设计是指有限脉冲响应滤波器的设计。

FIR滤波器具有线性相位和稳定性的特点，适用于需要高阶滤波器的场合。

Matlab中常用的FIR滤波器设计函数有fir1和fir2，它们可以根据设计参数生成滤波器的系数。

IIR滤波器设计是指无限脉冲响应滤波器的设计。

IIR滤波器具有低阶滤波器实现高阶滤波器的能力，但其相位响应不是线性的，设计较为复杂。

Matlab中常用的IIR滤波器设计函数有butter、cheby1、cheby2和ellip，它们可以根据设计参数生成滤波器的系数。

2. 滤波器分析方法滤波器设计完成后，需要对滤波器的性能进行分析，以验证其是否符合预期要求。

Matlab提供了多种滤波器分析方法，包括时域分析、频域分析和频率响应分析。

时域分析是指对滤波器的输入输出信号进行时域波形和功率谱的分析。

Matlab中的时域分析函数有filter和conv，它们可以对滤波器的输入信号进行卷积运算，得到输出信号的时域波形。

频域分析是指对滤波器的输入输出信号进行频谱分析，以研究信号的频率特性。

Matlab中的频域分析函数有fft和ifft，它们可以分别对信号进行快速傅里叶变换和傅里叶逆变换，得到信号的频谱。

频率响应分析是指对滤波器的幅频特性和相频特性进行分析。

Matlab中的频率响应分析函数有freqz和grpdelay，它们可以分别计算滤波器的幅度响应和相位响应，并可可视化显示。

基于MATLAB 的数字滤波器的设计1 引言数字滤波器是指完成信号滤波处理功能的，用有限精度算法实现的离散线性非时变系统，其输入是一组（由模拟信号取样和量化的)数字量，其输出是经过变换或说处理的另一组数字量。

数字滤波器具有稳定性高、精度高、灵活性大等突出优点。

这里所说的数字滤波器是指理想带通，低通等的频率选择数字滤波器。

数字滤波器设计的一个重要步骤是确定一个可实现的传输函数H(z)，这个确定传输函数H(z)的过程称为数字滤波器设计。

数字滤波器的一般设计过程为：（1）按照实际需要，确定滤波器的性能要求（通常在频域内给定数字滤波的性能要求）。

（2）寻找一满足预定性能要求的离散时间线性系统。

（3）用有限精度的运算实现所设计的系统。

（4）通过模拟，验证所设计的系统是否符合给定性能要求。

2 数字滤波器的设计滤波器分为两种，分别为模拟滤波器和数字滤波器。

数字滤波器可以理解为是一个计算程序或算法，将代表输入信号的数字时间序列转化为代表输出信号的数字时间序列，并在转化的过程中，使信号按预定的形式变化。

数字滤波器有多种分类，从数字滤波器功能上分可分为低通、高通、带阻、带通滤波器，根据数字滤波器冲激响应的时域特征，可将数字滤波器分为两种，即无限长冲激响应滤波器（IIR ）和有限长冲激响应滤波器（FIR ）。

数字滤波器指标：一般来说，滤波器的幅频特性是分段常数的，以低通为例，在通带内逼近于1，阻带内逼近与0，实际设计的滤波器并非是锐截止的通带和阻带两个范围，两者之间总有一个过渡带。

在设计滤波器时事先给定幅频特性允许误差，在通带范围内幅度响应以误差逼近于1，在阻带内幅1σ度响应以误差逼近于0。

2σ （1）πσσ≤≤≤≤≤≤-w w e H w w e H r jwc jw ,2|)(|,1|)(|11式中wc 和wr 分别为通带边界频率和阻带边界频率，wr-wc 为过渡带。

在具体的技术指标中往往用通带波动来表示，用最小阻带衰减At 来表示，其具体的对应公式这里就不详述了。

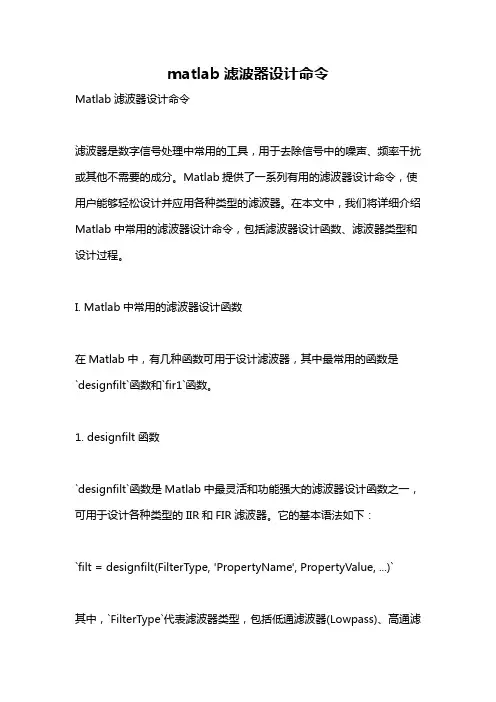

matlab滤波器设计命令Matlab滤波器设计命令滤波器是数字信号处理中常用的工具，用于去除信号中的噪声、频率干扰或其他不需要的成分。

Matlab提供了一系列有用的滤波器设计命令，使用户能够轻松设计并应用各种类型的滤波器。

在本文中，我们将详细介绍Matlab中常用的滤波器设计命令，包括滤波器设计函数、滤波器类型和设计过程。

I. Matlab中常用的滤波器设计函数在Matlab中，有几种函数可用于设计滤波器，其中最常用的函数是`designfilt`函数和`fir1`函数。

1. designfilt函数`designfilt`函数是Matlab中最灵活和功能强大的滤波器设计函数之一，可用于设计各种类型的IIR和FIR滤波器。

它的基本语法如下：`filt = designfilt(FilterType, 'PropertyName', PropertyValue, ...)`其中，`FilterType`代表滤波器类型，包括低通滤波器(Lowpass)、高通滤波器(Highpass)、带通滤波器(Bandpass)、带阻滤波器(Bandstop)等。

`PropertyName`和`PropertyValue`是可选的参数，用于设置滤波器的各种属性，如阶数(Order)、截止频率(CutoffFrequency)、通带和阻带的最大衰减(MaximumAttenuation)等。

下面是一个使用`designfilt`函数设计低通滤波器的例子：Fs = 1000; 采样频率Fpass = 20; 通带截止频率Fstop = 30; 阻带截止频率designfilt('lowpassiir', 'FilterOrder', 4, 'PassbandFrequency', Fpass, 'StopbandFrequency', Fstop, 'SampleRate', Fs)该命令将设计一个4阶的低通IIR滤波器，其通带截止频率为20Hz，阻带截止频率为30Hz，采样频率为1000Hz。

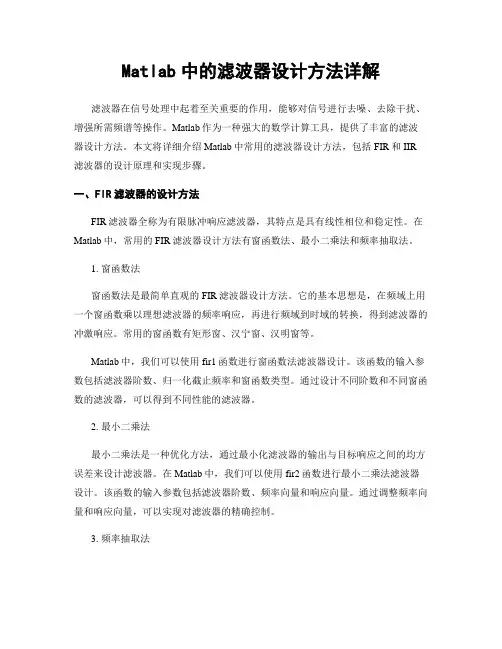

Matlab中的滤波器设计方法详解滤波器在信号处理中起着至关重要的作用，能够对信号进行去噪、去除干扰、增强所需频谱等操作。

Matlab作为一种强大的数学计算工具，提供了丰富的滤波器设计方法。

本文将详细介绍Matlab中常用的滤波器设计方法，包括FIR和IIR滤波器的设计原理和实现步骤。

一、FIR滤波器的设计方法FIR滤波器全称为有限脉冲响应滤波器，其特点是具有线性相位和稳定性。

在Matlab中，常用的FIR滤波器设计方法有窗函数法、最小二乘法和频率抽取法。

1. 窗函数法窗函数法是最简单直观的FIR滤波器设计方法。

它的基本思想是，在频域上用一个窗函数乘以理想滤波器的频率响应，再进行频域到时域的转换，得到滤波器的冲激响应。

常用的窗函数有矩形窗、汉宁窗、汉明窗等。

Matlab中，我们可以使用fir1函数进行窗函数法滤波器设计。

该函数的输入参数包括滤波器阶数、归一化截止频率和窗函数类型。

通过设计不同阶数和不同窗函数的滤波器，可以得到不同性能的滤波器。

2. 最小二乘法最小二乘法是一种优化方法，通过最小化滤波器的输出与目标响应之间的均方误差来设计滤波器。

在Matlab中，我们可以使用fir2函数进行最小二乘法滤波器设计。

该函数的输入参数包括滤波器阶数、频率向量和响应向量。

通过调整频率向量和响应向量，可以实现对滤波器的精确控制。

3. 频率抽取法频率抽取法是一种有效的FIR滤波器设计方法，能够实现对特定频带的信号进行滤波。

在Matlab中，我们可以使用firpm函数进行频率抽取法滤波器设计。

该函数的输入参数包括滤波器阶数、频率向量、增益向量和权重向量。

通过调整频率向量、增益向量和权重向量，可以实现对滤波器的灵活控制。

二、IIR滤波器的设计方法IIR滤波器全称为无限脉冲响应滤波器，其特点是具有非线性相位和多项式系数。

在Matlab中，常用的IIR滤波器设计方法有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

1. 巴特沃斯滤波器巴特沃斯滤波器是一种最常用的IIR滤波器，其特点是具有最平滑的通带和最陡峭的阻带。

matlab 滤波器阶数滤波器是信号处理中常见的一种工具，它可以根据预设的频率响应来改变信号的频域特性。

滤波器中的一个重要参数是阶数，它决定了滤波器的复杂度和性能。

本文将详细介绍滤波器阶数的概念、计算方法以及对信号处理的影响。

我们将从理论基础开始，逐步回答关于滤波器阶数的疑问，帮助读者更好地理解滤波器的使用。

一、滤波器概述与基本原理滤波器是一种能够改变信号频域特性的设备或算法。

它可以削弱或去除不需要的频率成分，同时保留或增强感兴趣的频率成分。

滤波器通常由一个频率响应函数描述，它是滤波器对各个频率的响应值。

滤波器可以分为两类：时域滤波器和频域滤波器。

时域滤波器直接在时间域上对信号进行处理，例如低通滤波、高通滤波等。

频域滤波器则将信号变换到频域进行处理，例如傅里叶变换、卷积等。

在本文中，我们将主要关注时域滤波器。

滤波器的基本原理是根据信号的频率成分引入不同的延迟和幅度变化。

基于这个原理，我们可以设计不同类型的滤波器来满足不同的信号处理需求。

滤波器的设计包括选择适当的频率响应函数和确定滤波器的参数。

二、滤波器阶数的定义与含义滤波器阶数是指滤波器的复杂度和性能。

它决定了滤波器对信号频率响应的描述能力，以及滤波器的计算复杂度。

阶数通常用于描述滤波器的最高频率衰减。

具体来说，它表示滤波器在截止频率处衰减到最小值的能力。

阶数越高，滤波器的衰减越强，对非期望频率的抑制能力越好。

滤波器的阶数与频率响应之间存在着一定的关系。

较低阶数的滤波器能够提供较为粗糙的频率选择性能，而较高阶数的滤波器则能够提供更为精确和陡峭的频率选择性能。

三、计算滤波器阶数的方法计算滤波器阶数的方法有很多种，其中常用的方法包括基于滤波器设计规范的方法和基于滤波器设计软件的方法。

基于滤波器设计规范的方法主要基于滤波器的频率响应来计算阶数。

根据设计规范的要求，我们可以确定滤波器的截止频率和频率衰减等参数，并根据这些参数来计算阶数。

常见的方法包括巴特沃斯滤波器设计法、切比雪夫滤波器设计法和椭圆滤波器设计法等。

matlab参数控制滤波在MATLAB中，参数控制滤波可以通过多种方式实现。

以下是几个常用的方法：1. 滤波器类型，首先，你需要选择合适的滤波器类型，如低通滤波器、高通滤波器、带通滤波器或带阻滤波器。

滤波器类型决定了滤波器的频率响应特性。

2. 截止频率，截止频率是滤波器的一个重要参数，用于控制滤波器的频率响应。

对于低通滤波器，截止频率是指信号通过滤波器后的频率不会超过该频率；对于高通滤波器，截止频率是指信号通过滤波器后的频率不会低于该频率。

3. 滤波器阶数，滤波器阶数决定了滤波器的陡峭程度。

较高的滤波器阶数可以提供更陡峭的滤波特性，但可能会引入更多的延迟。

4. 滤波器设计方法，MATLAB提供了多种滤波器设计方法，如巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。

这些方法具有不同的设计特点和性能指标，你可以根据需求选择合适的方法。

5. 滤波器参数设置，根据选择的滤波器类型和设计方法，你需要设置相应的参数。

例如，对于巴特沃斯滤波器，你可以设置截止频率和滤波器阶数；对于切比雪夫滤波器，你可以设置截止频率、滤波器阶数和纹波系数等。

6. 滤波器应用，一旦你确定了滤波器的参数，你可以将滤波器应用于信号。

在MATLAB中，你可以使用函数如`filter`、`designfilt`或`fvtool`来应用滤波器。

需要注意的是，滤波器参数的选择应该根据具体的应用需求和信号特点来确定。

不同的参数设置可能会导致不同的滤波效果。

因此，在选择和调整滤波器参数时，你需要对信号的频谱特性和滤波器的性能指标有一定的了解，以便得到满足需求的滤波效果。

---------------------------------------------------------------范文最新推荐------------------------------------------------------ MATLAB自适应滤波器的阶数优化及其实现技术摘要自适应滤波器理论是自适应信号处理领域的一个分支，它能够自动地迭代调节自身的滤波器参数，以满足某种准则的要求，从而实现最优滤波。

自适应滤波器由于收敛性和稳定性相对比较简单，而且已有相对比较完善的算法，已获得广泛应用。

但目前的自适应滤波器的阶数一般都不可变，若滤波器的阶数太高，则不仅计算量增加，同时也增加了均方误差；若阶数太低，则无法满足滤波器的性能要求。

而在许多自适应滤波器的应用场合，如信道估计或系统辨识等，系统的特征不可知或是时变的，固定长度的滤波器就可能无法达到最优性能。

因此本论文将对如何能够得到滤波器的最优阶数进行探讨，介绍目前经典的三种变阶数最小均方算法（LMS）的思想及特点，并对他们的性能进行比较。

其中基于分数阶数的变阶数LMS 算法的性能和计算量均有较大的优势，然而该算法参数众多，在应用时很难选取获得最佳性能的参数，所1 / 8以本文对参数的选取也给出了一定的讨论，并通过MATLAB仿真验证此方法的正确性。

8505关键词自适应滤波器变抽头长度算法MATLAB仿真毕业设计说明书（论文）外文摘要TitleOrder Optimization of the Adaptive Filter and ItsImplementation techniquesAbstractSearching for the optimum tap-length that best balances the complexity and steady-state performance of an adaptive filter has attracted attention recently. Among existing algorithms that can be found in the literature, two of which, namely the segmented filter (SF) and gradient descent (GD) algorithms, are of particular interest as they can search for the optimum tap-length quickly. In this paper, at first, we carefully compare the SF and GD algorithms and show that the two algorithms are equivalent in performance---------------------------------------------------------------范文最新推荐------------------------------------------------------under some constraints, but each has advantages/disadwantage relative to the other. Then, we propose an improved variable tap-length algorithm using the concept of the pseudo fractional tap-length (FT). Updating the tap-length with instantaneous errors in a style similar to that used in the stochastic gradient [or least mean squares (LMS)] algorithm, the proposed FT algorithm not only retains the advantages from both the SF and the GD algorithms but also has significantly less complexity than existing algorithms. Both performance analysis and numerical simulations are given to verify the new proposed algorithm.参考文献231绪论1.1 论文研究的背景及意义3 / 8随着信号处理技术的迅速发展，自适应信号处理己经成为信号与信息处理学科中一个重要学科分支，并在诸如通信、雷达、声纳、工业控制、地震勘探及生物医学等领域获得越来越广泛的应用。

matlab实现⼀阶低通滤波器,⽤matlab设计的IIR滤波器源程序-IIR⼀阶低通⾼通⽤matlab设计的IIR滤波器源程序(1)IIR⼀阶低通滤波器 P576clear;fi=1;fs=10;Gc2=0.9;wc=2*pi*fi/fs;omegac=tan(wc/2);alpha=(sqrt(Gc2)/sqrt(1-Gc2))*omegac;a=(1-alpha)/(1+alpha);b=(1-a)/2;w=0:pi/300:pi;Hw2=alpha^2./(alpha^2+(tan(w/2)).^2);plot(w/pi,Hw2);grid;hold on;(2)⼀阶⾼通滤波器 P581clear;fi=1;fs=10;Gc2=0.5;wc=2*pi*fi/fs;omegac=tan(wc/2);alpha=(sqrt(1-Gc2)/(sqrt(Gc2)))*omegac;a=(1-alpha)/(1+alpha);b=(1+a)/2;w=0:pi/300:pi;Hw2=(tan(w/2).^2)./(alpha^2+(tan(w/2)).^2);plot(w/pi,Hw2);grid;hold on;(3)Notch 嵌波滤波器clear;deltaw=0.1*pi;b=1/(1+tan(deltaw/2)*(sqrt(1-Gb2)/sqrt(Gb2))); B=[1 -2*cos(w0) 1].*b;A=[1 -2*b*cos(w0) (2*b-1)];w=0:pi/500:pi;H=freqz(B,A,w);plot(w/pi,abs(H));grid;(4)Peak 滤波器clear;Ac=3;Gb2=10^(-Ac/10);w0=0.35*pi;deltaw=0.1*pi;b=1/(1+tan(deltaw/2)*(sqrt(Gb2)/sqrt(1-Gb2))); B=[1 0 -1].*(1-b);A=[1 -2*b*cos(w0) (2*b-1)];w=0:pi/500:pi;H=freqz(B,A,w);plot(w/pi,abs(H));grid;(5)IIR低通滤波(Butterworth)% IIR Lowpass Use Butterworth% copyright by Etualclear;fs=20;fpass=4;fstop=5;Ap=0.5;As=10;wp=2*pi*fpass/fs;ws=2*pi*fstop/fs;omegap=tan(wp/2);omegas=tan(ws/2);ep=sqrt(10^(Ap/10)-1);es=sqrt(10^(As/10)-1);N=ceil(log(es/ep)/log(omegas/omegap));for i=1:Ktheta(i)=pi*(N-1+2*i)/(2*N);endfor i=1:KG(i)=omega0^2/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka1(i)=2*(omega0^2-1)/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka2(i)=(1+2*omega0*cos(theta(i))+omega0^2)/(1-2*omega0*cos(theta(i))+omega0^2); endif KG0=omega0/(omega0+1);a0=(omega0-1)/(omega0+1);endw=0:pi/300:pi;Hw2=1./(1+(tan(w/2)/omega0).^(2*N));plot(w/pi,Hw2);grid;(6)IIR⾼通滤波(Butterworth)% IIR Hightpass Use Butterworth% copyright by Etualclear;fs=20;fpass=5;fstop=4;Ap=0.5;As=10;wp=2*pi*fpass/fs;ws=2*pi*fstop/fs;omegap=cot(wp/2);omegas=cot(ws/2);ep=sqrt(10^(Ap/10)-1);es=sqrt(10^(As/10)-1);N=ceil(log(es/ep)/log(omegas/omegap));omega0=omegap/ep^(1/N);K=floor(N/2);endfor i=1:Ka1(i)=-2*(omega0^2-1)/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka2(i)=(1+2*omega0*cos(theta(i))+omega0^2)/(1-2*omega0*cos(theta(i))+omega0^2); endif KG0=omega0/(omega0+1);a0=-(omega0-1)/(omega0+1);endw=(0+eps):pi/300:pi;Hw2=1./(1+(cot(w/2)/omega0).^(2*N));plot(w/pi,Hw2);grid;(7)IIR带通滤波(Butterworth)% IIR Bandpass Use Butterworth% copyright by Etualclear;fs=20;fpa=2;fpb=4;fsa=1.5;fsb=4.5;Ap=0.0877;As=16.9897;wpa=2*pi*fpa/fs;wpb=2*pi*fpb/fs;wsa=2*pi*fsa/fs;wsb=2*pi*fsb/fs;c=sin(wpa+wpb)/(sin(wpa)+sin(wpb));omegap=abs((c-cos(wpb))/sin(wpb));omegasa=(c-cos(wsa))/sin(wsa);omegasb=(c-cos(wsb))/sin(wsb);omegas=min(abs(omegasa),abs(omegasb));ep=sqrt(10^(Ap/10)-1);es=sqrt(10^(As/10)-1);N=ceil(log(es/ep)/log(omegas/omegap));omega0=omegap/ep^(1/N);K=floor(N/2);endfor i=1:Ka1(i)=4*c*(omega0*cos(theta(i))-1)/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka2(i)=2*(2*c^2+1-omega0^2)/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka3(i)=-(4*c*(omega0*cos(theta(i))+1))/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka4(i)=(1+2*omega0*cos(theta(i))+omega0^2)/(1-2*omega0*cos(theta(i))+omega0^2); endif KG0=omega0/(1+omega0);a0(1)=-2*c/(1+omega0);a0(2)=(1-omega0)/(1+omega0); endw=(0+eps):pi/300:pi;Hw2=1./(1+((c-cos(w))./(omega0*sin(w))).^(2*N));plot(w/pi,Hw2);grid;(8)IIR带阻滤波(Butterworth)% IIR Bandstop Use Butterworth% copyright by Etualclear;fs=20;fpa=1.5;fpb=4.5;fsa=2;fsb=4;Ap=0.5;As=10;wpa=2*pi*fpa/fs;wpb=2*pi*fpb/fs;wsa=2*pi*fsa/fs;wsb=2*pi*fsb/fs;c=sin(wpa+wpb)/(sin(wpa)+sin(wpb));omegap=abs(sin(wpb)/(c-cos(wpb)));ep=sqrt(10^(Ap/10)-1);es=sqrt(10^(As/10)-1);N=ceil(log(es/ep)/log(omegas/omegap));omega0=omegap/ep^(1/N);K=floor(N/2);theta=zeros(1,K);for i=1:Ktheta(i)=pi*(N-1+2*i)/(2*N);endG=zeros(1,K);a1=zeros(1,K);a2=zeros(1,K);for i=1:KG(i)=omega0^2/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka1(i)=2*(omega0^2-1)/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka2(i)=(1+2*omega0*cos(theta(i))+omega0^2)/(1-2*omega0*cos(theta(i))+omega0^2); endif KG0=omega0/(omega0+1);a0=(omega0-1)/(omega0+1);endw=(0+eps):pi/300:pi;Hw2=1./(1+(sin(w)./(omega0*(c-cos(w)))).^(2*N));plot(w/pi,Hw2);grid;(9)IIR低通滤波(chebyshev 1)% IIR Lowpass Use Chebyshev Type 1% copyright by Etualclear;fs=20;fpass=4;fstop=5;Ap=0.5;As=10;wp=2*pi*fpass/fs;ws=2*pi*fstop/fs;es=sqrt(10^(As/10)-1);e=es/ep;w=omegas/omegap;N=ceil(log(e+sqrt(e^2-1))/log(w+sqrt(w^2-1)));a=log(1/ep+sqrt(1/ep^2+1))/N;omega0=omegap*sinh(a);K=floor(N/2);theta=zeros(1,K);omega=zeros(1,K);for i=1:Ktheta(i)=pi*(N-1+2*i)/(2*N);endfor i=1:Komega(i)=omegap*sin(theta(i));endG=zeros(1,K);a1=zeros(1,K);a2=zeros(1,K);for i=1:KG(i)=(omega0^2+omega(i)^2)/(1-2*omega0*cos(theta(i))+omega0^2+omega(i)^2);endfor i=1:Ka1(i)=2*(omega0^2+omega(i)^2-1)/(1-2*omega0*cos(theta(i))+omega0^2+omega(i)^2);endfor i=1:Ka2(i)=(1+2*omega0*cos(theta(i))+omega0^2+omega(i)^2)/(1-2*omega0*cos(theta(i))+omega0^2+omega(i)^2); endif KG0=omega0/(omega0+1);a0=(omega0-1)/(omega0+1);elseH0=sqrt(1/(1+ep^2));endf=0:1/300:10;Hf2=1./(1+ep^2*(cheby(N,tan(pi*f/fs)/omegap)).^2);plot(f,abs(Hf2));grid;% copyright by Etualclear;fs=20;fpass=4;fstop=5;Ap=0.5;As=10;wp=2*pi*fpass/fs;ws=2*pi*fstop/fs;omegap=tan(wp/2);omegas=tan(ws/2);ep=sqrt(10^(Ap/10)-1);es=sqrt(10^(As/10)-1);e=es/ep;w=omegas/omegap;N=ceil(log(e+sqrt(e^2-1))/log(w+sqrt(w^2-1)));a=log(es+sqrt(es^2+1))/N;omega0=omegas/sinh(a);K=floor(N/2);for i=1:Ktheta(i)=pi*(N-1+2*i)/(2*N);endfor i=1:Komega(i)=omegas/sin(theta(i));endfor i=1:KG(i)=(1+omega(i)^-2)/(1-2*omega0^-1*cos(theta(i))+omega0^-2+omega(i)^-2);endfor i=1:Ka1(i)=2*(1-omega0^-2+omega(i)^-2)/(1-2*omega0^-1*cos(theta(i))+omega0^-2+omega(i)^-2);endfor i=1:Ka2(i)=(1+2*omega0^-1*cos(theta(i))+omega0^-2+omega(i)^-2)/(1-2*omega0^-1*cos(theta(i))+omega0^-2+omega(i)^-2); endfor i=1:Kb1(i)=2*(1-omega(i))/(1+omega(i));endif KH0=sqrt(1/(1+ep^2));endf=(0+eps):1/100:10;Hf2=(cheby(N,omegas./tan(pi*f/fs))).^2./((cheby(N,omegas./tan(pi*f/fs))).^2+es^2); plot(f,abs(Hf2));grid;(10)chebyshev 中⽤到的函数 cheby.mfunction CN=cheby(N,x)if x<=1CN=cos(N*acos(x));elseCN=cosh(N*log(x+sqrt(x.^2-1)));end。

在matlab中有一个滤波器设计和分析工具FDAT,可以通过此工具来对滤波器进行设计。

matlab中一些简单的命令：round(x>把x舍入到最近的整数<四舍五入）abs(x>计算x的绝对值sqrt(x>计算x的平方值fix(x>把x沿0的方向舍入到最近的整数值floor(x>把x舍入到比x小的最近的整数ceil(x>把x舍入为比x大的最近的整数要设计滤波器，首先要做的就是要知道各个系数。

其实系数我们是可以通过matlab的FDAT工具来进行计算的。

步骤如下：<1）先打开matlab,然后点击左下脚的start按钮，选择Toolboxes——>Filter Design ——>Filter Design &Analysis Tool,即可启动FDATool。

也可在matlab中执行fdatool来启动FDATool。

FDATool启动后如下图所示的窗口。

<2）按照要求自己设计滤波器。

启动FDATool后的界面就是滤波器的设计界面，如上图所示，要从其它的界面进入滤波器的设计界面可以倒垃圾FDATool窗口坐下侧的一列工具按钮中的最下一个图标filter design ,即可进入设计界面。

在该界面中要进行滤波器的设计。

首先要选择滤波器的类型，滤波器的类型有高通、低通、带通和带阻，以及其它的好几种。

选择好类型之后就要选择设计方法，设计方法从大类上有两种，一种是FIR,另一种是IIR。

每一大类中又有很多种不同的方法。

针对不同的设计方法，后面有不同的选项。

然后就是滤波器的阶数<filter order>，如果是11阶的滤波器则输入10就可以了。

设置完这些就需要设置滤波器的频率特性和幅度特性了。

其中Fs是采样频率，Fp是通带截止频率，Fs是阻带截止频率。

后面的Apass是指通带内允许的最大衰减，Astop是指阻带内允许的最小衰减。

如何能得知FIR的系数呢？假如是一些没有特殊要求的平滑（低通）滤波的场合，可以简单地采用平均值滤波的方法，所谓平均值滤波，即各个系数相等。

设平均值滤波器的阶数是N，则可以取b n=1/N。

实际使用时，只要每个系数相等即可，不必一定等于1/N。

假如面对一些对通频带、截止频率、阶数有特殊要求的场合，有两种方法，一种是根据系数计算步骤（可参考Fundamentals of Digital Signal Processing, Joyce Van de Vegte），二是用Matlab的Fdatool工具进行滤波器设计。

选择第二种方法明显的有优越性。

关于fdatool的使用，Matlab有提供详细的指导，在Matlab命令行输入help fdatool，再点入doc fdatool即可查看。

>> help fdatoolFDATOOL Filter Design & Analysis Tool.FDATOOL launches the Filter Design & Analysis Tool (FDATool). FDATool is a Graphical User Interface (GUI) that allows you to design or import, and analyze digital FIR and IIR filters.If the Filter Design Toolbox is installed, FDATool seamlessly integrates advanced filter design methods and the ability to quantize filters.See also FVTOOL, SPTOOL.>> doc fdatoolToolbox下的Filter Design图1 Fdatool设计滤波器图2 冲激响应图3 滤波器系数这些系数是按下Design Filter后自动生成的。
