滤波器设计MATLAB

使用MATLAB进行数字滤波器设计的步骤与方法数字滤波器是用于信号处理的重要工具，它可以对信号进行去噪、频率调整等操作。

而MATLAB作为一种强大的数学计算软件，提供了丰富的数字信号处理工具箱，可以方便地进行数字滤波器的设计与仿真。

本文将介绍使用MATLAB进行数字滤波器设计的步骤与方法。

1. 了解数字滤波器的基本原理在进行数字滤波器设计之前，首先需要了解数字滤波器的基本原理。

数字滤波器根据其频率响应特性可以分为低通、高通、带通和带阻滤波器等。

此外，数字滤波器的设计还需要考虑滤波器的阶数、截止频率以及滤波器类型等因素。

在设计中，我们可以选择滤波器的类型和相应的参考模型，然后利用MATLAB工具箱提供的函数进行设计。

2. 导入MATLAB中的数字信号处理工具箱使用MATLAB进行数字滤波器设计需要先导入数字信号处理工具箱。

通过在MATLAB命令窗口输入`>> toolbox`即可打开工具箱窗口，并可以选择数字信号处理工具箱进行加载。

加载完成后，就可以调用其中的函数进行数字滤波器设计。

3. 设计数字滤波器在MATLAB中，常用的数字滤波器设计函数有`fir1`、`fir2`、`iirnotch`等。

这些函数可以根据系统特性需求设计相应的数字滤波器。

以FIR滤波器为例，可以使用`fir1`函数进行设计。

该函数需要输入滤波器的阶数和截止频率等参数，输出设计好的滤波器系数。

4. 评估滤波器性能设计好数字滤波器后，需要进行性能评估。

可以使用MATLAB提供的`fvtool`函数绘制滤波器的幅频响应、相频响应和群延迟等。

通过观察滤波器在频域的性能表现，可以判断设计的滤波器是否满足要求。

5. 对滤波器进行仿真在对滤波器性能进行评估之后，还可以使用MATLAB进行滤波器的仿真。

通过将需要滤波的信号输入设计好的滤波器中，观察输出信号的变化，可以验证滤波器的去噪效果和频率调整能力。

MATLAB提供了函数`filter`用于对信号进行滤波处理。

Matlab技术滤波器设计工具概述：滤波器是信号处理中常用的工具，用于去除信号中的噪声或改变信号的频率响应。

Matlab是一个强大的数学工具，提供了丰富的滤波器设计函数和工具，使得滤波器设计变得简单易用。

本文将介绍Matlab中常用的滤波器设计函数和工具，帮助读者了解如何利用Matlab来设计不同类型的滤波器。

I. 常用滤波器设计函数Matlab提供了多个函数用于滤波器设计，包括FIR滤波器和IIR滤波器。

1. FIR滤波器设计函数FIR（Finite Impulse Response）滤波器是一种常见的线性相位滤波器，其特点是无反馈，具有线性相位和稳定的响应。

Matlab中常用的FIR滤波器设计函数包括fir1、fir2、firpm等。

- fir1函数可以设计标准的低通、高通、带通和带阻滤波器，可以指定截止频率、滤波器类型和滤波器阶数。

- fir2函数可以设计任意的线性相位FIR滤波器，可以指定滤波器的频率响应和频率区间。

- firpm函数可以设计最小最大化滤波器，可以指定滤波器的通带、阻带特性和响应类型。

2. IIR滤波器设计函数IIR（Infinite Impulse Response）滤波器是一种常见的递归滤波器，其特点是具有反馈，可以实现更高阶和更复杂的滤波器。

Matlab中常用的IIR滤波器设计函数包括butter、cheby1、cheby2、ellip等。

- butter函数可以设计巴特沃斯滤波器，可以指定滤波器的阶数和截止频率。

- cheby1和cheby2函数可以设计Chebyshev滤波器，可以指定滤波器的阶数、通带/阻带最大衰减和截止频率。

- ellip函数可以设计椭圆滤波器，可以指定滤波器的阶数、通带/阻带最大衰减和截止频率。

II. 滤波器设计工具除了上述的滤波器设计函数外，Matlab还提供了几个可视化的滤波器设计工具，方便用户通过图形界面进行滤波器设计。

1. FDA工具箱Matlab中的FDA工具箱（Filter Design and Analysis）是一个图形界面工具，用于设计、分析和实现各种滤波器。

Matlab滤波器设计滤波器设计是一个创建满足指定滤波要求的滤波器参数的过程。

滤波器的实现包括滤波器结构的选择和滤波器参数的计算。

只有完成了滤波器的设计和实现，才能最终完成数据的滤波。

滤波器设计的目标是实现数据序列的频率成分变更。

严格的设计规格需要指定通带波纹数、阻带衰减、过渡带宽度等。

更准确的指定可能需要实现最小阶数的滤波器、需要实现任意形状的滤波器形状或者需要用fir滤波器实现。

指定的要求不同，滤波器的设计也不同。

Matlab的信号处理工具箱软件提供了两种方式设计滤波器：面向对象的和非面向对象的。

面向对象的方法首先创建一个滤波器对象fdesign，然后调用合适的design参数设计。

如实现一个5阶的低通巴特沃斯滤波器，3dB截止频率为200Hz，采样频率1000Hz，代码如下Fs=1000; %Sampling Frequencytime = 0:(1/Fs):1; %time vector% Data vectorx = cos(2*pi*60*time)+sin(2*pi*120*time)+randn(size(time));d=fdesign.lowpass('N,F3dB',5,200,Fs); %lowpass filter specification object% Invoke Butterworth design methodHd=design(d,'butter');y=filter(Hd,x);非面向对象的方法则适用函数实现滤波器设计，如butter、firpm。

所有非面向对象的滤波器设计函数使用的是归一化频率，归一化频率[0, 1]之间，1表示πrad。

将Hz频率转化为归一化频率的方法为乘以2除以采样频率。

设计上面同样的滤波器，使用非面向对象的方法如下Wn = (2*200)/1000; %Convert 3-dB frequency% to normalized frequency: 0.4*pi rad/sample[B,A] = butter(5,Wn,'low');y = filter(B,A,x);滤波函数* filter：利用递归滤波器(IIR)或非递归滤波器(FIR)对数据进行数字滤波；* fftfilt：利用基于FFT的重叠相加法对数据进行滤波，只适用于非递归滤波器(FIR)；* filter2：二维FIR数字滤波；* filtfilt：零相位滤波（IIR与FIR均可）。

MATLAB中的滤波器设计与应用指南导言滤波器（Filter）是信号处理中必不可少的一部分，它可以用来改变信号的频率、相位或幅度特性。

在MATLAB中，有丰富的工具和函数可以用于滤波器设计和应用。

本文将深入探讨MATLAB中滤波器的设计原理、常用滤波器类型以及实际应用中的一些技巧。

一、滤波器基本原理滤波器的基本原理是根据输入信号的特性，通过去除或衰减不需要的频率成分，获得所需频率范围内信号的输出。

根据滤波器的特性，我们可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器（Low-pass filter）允许通过低于截止频率的信号成分，而衰减高于截止频率的信号成分。

这种滤波器常用于去除高频噪声，保留低频信号，例如音频信号的处理。

高通滤波器（High-pass filter）允许通过高于截止频率的信号成分，而衰减低于截止频率的信号成分。

这种滤波器常用于去除低频噪声，保留高频信号，例如图像边缘检测。

带通滤波器（Band-pass filter）允许通过两个截止频率之间的信号成分，而衰减低于和高于这个频率范围的信号成分。

这种滤波器常用于提取特定频率范围内的信号，例如心电图中的心跳信号。

带阻滤波器（Band-stop filter）允许通过低于和高于两个截止频率之间的信号成分，而衰减位于这个频率范围内的信号成分。

这种滤波器常用于去除特定频率范围内的信号，例如降噪。

二、MATLAB中的滤波器设计方法1. IIR滤波器设计IIR（Infinite Impulse Response）滤波器是一种常用的滤波器类型，其特点是具有无限长的冲激响应。

在MATLAB中，我们可以使用`butter`、`cheby1`、`cheby2`、`ellip`等函数进行IIR滤波器的设计。

以`butter`函数为例，其用法如下：```matlabfs = 1000; % 采样频率fc = 100; % 截止频率[b, a] = butter(4, fc/(fs/2), 'low'); % 设计4阶低通滤波器```上述代码中，`b`和`a`分别是滤波器的分子和分母系数，`4`是滤波器的阶数，`fc/(fs/2)`是归一化截止频率，`'low'`表示低通滤波器。

Matlab中的多种滤波器设计方法介绍引言滤波器是数字信号处理中常用的工具，它可以去除噪声、改善信号质量以及实现其他信号处理功能。

在Matlab中，有许多不同的滤波器设计方法可供选择。

本文将介绍一些常见的滤波器设计方法，并详细说明它们的原理和应用场景。

一、FIR滤波器设计1.1 理想低通滤波器设计理想低通滤波器是一种理论上的滤波器，它可以完全去除截止频率之上的频率分量。

在Matlab中，可以使用函数fir1来设计理想低通滤波器。

该函数需要指定滤波器阶数及截止频率，并返回滤波器的系数。

但是，由于理想低通滤波器是非因果、无限长的，因此在实际应用中很少使用。

1.2 窗函数法设计为了解决理想滤波器的限制，窗函数法设计了一种有限长、因果的线性相位FIR滤波器。

该方法利用窗函数对理想滤波器的频率响应进行加权，从而得到实际可用的滤波器。

在Matlab中，可以使用函数fir1来实现窗函数法设计。

1.3 Parks-McClellan算法设计Parks-McClellan算法是一种优化设计方法，它可以根据指定的频率响应要求，自动选择最优的滤波器系数。

在Matlab中，可以使用函数firpm来实现Parks-McClellan算法。

二、IIR滤波器设计2.1 Butterworth滤波器设计Butterworth滤波器是一种常用的IIR滤波器，它具有平坦的幅频响应，并且在通带和阻带之间有宽的过渡带。

在Matlab中，可以使用函数butter来设计Butterworth滤波器。

2.2 Chebyshev滤波器设计Chebyshev滤波器是一种具有较陡的滚降率的IIR滤波器，它在通带和阻带之间有一个相对较小的过渡带。

在Matlab中，可以使用函数cheby1和cheby2来设计Chebyshev滤波器。

2.3 Elliptic滤波器设计Elliptic滤波器是一种在通带和阻带上均具有较陡的滚降率的IIR滤波器，它相较于Chebyshev滤波器在通带和阻带上都具有更好的过渡特性。

滤波器设计MATLAB滤波器的设计在信号处理中具有重要的作用，可以用于去除噪声、增强信号等。

MATLAB是一种强大的工具，可以用于滤波器设计和分析。

本文将介绍如何使用MATLAB进行滤波器设计，并通过示例展示具体的过程。

在MATLAB中，可以使用信号处理工具箱提供的函数来设计滤波器。

常用的函数有：- `fir1`：设计FIR滤波器。

- `butter`：设计巴特沃斯滤波器。

- `cheby1`：设计切比雪夫I型滤波器。

- `cheby2`：设计切比雪夫II型滤波器。

- `ellip`：设计椭圆滤波器。

这些函数的输入参数包括滤波器类型、阶数、截止频率等。

根据具体的需求选择不同的函数来设计滤波器。

下面以设计一个低通滤波器为例，演示如何使用MATLAB进行滤波器设计。

首先，创建一个信号作为输入。

可以使用`sin`函数生成一个正弦信号作为示例。

代码如下：```matlabfs = 1000; % 采样率t = 0:1/fs:1; % 时间向量f=50;%信号频率x = sin(2*pi*f*t); % 输入信号```接下来，使用`fir1`函数设计一个低通滤波器。

该函数的输入参数`n`表示滤波器的阶数，`Wn`表示归一化的截止频率。

代码如下：```matlabn=50;%滤波器阶数Wn=0.2;%截止频率b = fir1(n, Wn);```然后，使用`filter`函数对输入信号进行滤波。

该函数的输入参数是滤波器的系数和输入信号。

代码如下：```matlaby = filter(b, 1, x);```最后，绘制原始信号和滤波后的信号的时域和频域波形。

代码如下：```matlab%时域波形subplot(2, 1, 1)plot(t, x)hold onplot(t, y)legend('原始信号', '滤波后信号') xlabel('时间 (s)')ylabel('幅值')title('时域波形')%频域波形subplot(2, 1, 2)f = linspace(-fs/2, fs/2, length(x)); X = abs(fftshift(fft(x)));Y = abs(fftshift(fft(y)));plot(f, X)hold onplot(f, Y, 'r')legend('原始信号', '滤波后信号') xlabel('频率 (Hz)')ylabel('幅值')title('频域波形')```运行以上代码，可以得到原始信号和滤波后信号的时域和频域波形图。

一、介绍频率采样法设计滤波器的背景和意义1.1 频率采样法设计滤波器的概念及其在数字信号处理中的作用 1.2 频率采样法设计滤波器与其他设计方法的比较1.3 频率采样法设计滤波器的优势和适用范围二、频率采样法设计滤波器的原理和方法2.1 频率采样法设计滤波器的基本原理2.2 频率采样法设计滤波器的设计步骤2.3 频率采样法设计滤波器的常用工具和软件三、matlab频率采样法设计滤波器的实现步骤3.1 设定滤波器的规格和要求3.2 使用matlab进行频域设计3.3 使用matlab进行时域设计3.4 验证设计的滤波器性能四、matlab频率采样法设计滤波器的案例分析4.1 案例一：低通滤波器设计4.1.1 滤波器规格要求4.1.2 频率采样法设计滤波器的实现步骤4.1.3 设计参数及性能分析4.2 案例二：带通滤波器设计4.2.1 滤波器规格要求4.2.2 频率采样法设计滤波器的实现步骤4.2.3 设计参数及性能分析五、matlab频率采样法设计滤波器的应用前景和挑战5.1 应用前景分析5.2 技术发展趋势5.3 面临的挑战和解决方案六、总结与展望6.1 频率采样法设计滤波器的优势和不足6.2 matlab工具在频率采样法设计滤波器中的应用6.3 未来发展方向和趋势在数字信号处理中，滤波器设计是一项重要的工作。

频率采样法设计滤波器是其中一种常用的设计方法，在matlab软件中进行频率采样法设计滤波器具有高效、便捷的特点。

本文将介绍频率采样法设计滤波器的原理、方法以及在matlab中的实现步骤，通过案例分析和应用前景展望来全面解析这一设计方法的优势和发展趋势。

在数字信号处理领域，滤波器设计是至关重要的一环。

而频率采样法设计滤波器作为一种常用的设计方法，在matlab软件中具有高效、便捷的特点。

接下来，我们将深入探讨频率采样法设计滤波器的原理、方法以及在matlab中的实现步骤，并通过案例分析和应用前景展望来全面解析这一设计方法的优势和发展趋势。

设计低通数字滤波器，要求在通带内频率低于0.2pirad时，允许幅度误差在1dB以内，在频率0.3pi rad～pi rad之间的阻带衰减大于15dB，用脉冲响应不变法设计数字滤波器，T=1: 切比雪夫I型模拟滤波器的设计子程序：function [b,a]=afd_chb1(Omegap,Omegar,Ar)if Omegap<=0error('通带边缘必须大于0')endif(Dt<=0)|(Ar<0)error('通带波动或阻带衰减必须大于0');endep=sqrt(10^(Dt/10)-1);A=10^(Ar/20);OmegaC=Omegap;OmegaR=Omegar/Omegap;g=sqrt(A*A-1)/ep;N=ceil(log10(g+sqrt(g*g-1))/log10(OmegaR+sqrt(OmegaR*OmegaR-1)));fprintf('\n***切比雪夫I型模拟低通滤波器阶数=%2.0f\n',N);[b,a]=u_chblap(N,Dt,OmegaC);设计非归一化切比雪夫I型模拟低通滤波器原型程序：function [b,a]=u_chblap(N,Dt,OmegaC)[z,p,k]=cheb1ap(N,Dt);a=real(poly(p));aNn=a(N+1);p=p*OmegaC;a=real(poly(p));aNu=a(N+1);k=k*aNu/aNn;b0=k;B=real(poly(z));b=k*B;直接形式转换成级联形式子程序：function [C,B,A]=sdir2cas(b,a)Na=length(a)-1;Nb=length(b)-1;b0=b(1);b=b/b0;a0=a(1);a=a/a0;C=b0/a0;p=cplxpair(roots(a));K=floor(Na/2);if K*2==NaA=zeros(K,3);for n=1:2:NaArow=p(n:1:n+1,:);Arow=poly(Arow);A((fix(n+1)/2),:)=real(Arow);elseif Na==1A=[0 real(poly(p))];elseA=zeros(K+1,3);for n=1:2:2*KArow=p(n:1:n+1,:);Arow=poly(Arow);A((fix(n+1)/2),:)=real(Arow);endA(K+1,:)=[0 real(poly(p(Na)))];endz=cplxpair(roots(b));K=floor(Nb/2);if Nb==0B=[0 0 poly(z)];elseif K*2==NbB=zeros(K,3);for n=1:2:NbBrow=z(n:1:n+1,:);Brow=poly(Brow);B((fix(n+1)/2),:)=real(Brow);endelseif Nb==1B=[0 real(poly(z))];elseB=zeros(K+1,3);for n=1:2:2*KBrow=z(n:1:n+1,:);Brow=poly(Brow);B((fix(n+1)/2),:)=real(Brow);endB(K+1,:)=[0 real(poly(z(Nb)))];End计算系统函数的幅度响应和相位响应子程序：function [db,mag,pha,w]=freqs_m(b,a,wmax)w1=0:500;w=w1*wmax/500;h=freqs(b,a,w);mag=abs(h);db=20*log10((mag+eps)/max(mag));pha=angle(h);脉冲响应不变法程序：function [b,a]=imp_invr(c,d,T)[R,p,k]=residue(c,d);p=exp(p*T);[b,a]=residuez(R,p,k);b=real(b).*T;数字滤波器响应子程序：function [db,mag,pha,grd,w]=freqz_m(b,a);[H,w]=freqz(b,a,1000,'whole');H=(H(1:501))';w=(w(1:501))';mag=abs(H);db=20*log10((mag+eps)/max(mag));pha=angle(H);grd=grpdelay(b,a,w);直接转换成并联型子程序：function [C,B,A]=dir2par(b,a)M=length(b);N=length(a);[r1,p1,C]=residuez(b,a);p=cplxpair(p1,10000000*eps);x=cplxcomp(p1,p);r=r1(x);K=floor(N/2);B=zeros(K,2);A=zeros(K,3);if K*2==Nfor i=1:2:N-2br=r(i:1:i+1,:);ar=p(i:1:i+1,:);[br,ar]=residuez(br,ar,[]);B((fix(i+1)/2),:)real(br');A((fix(i+1)/2),:)real(ar');end[br,ar]=residuez(r(N-1),p(N-1),[]);B(K,:)=[real(br') 0];A(K,:)=[real(ar') 0];elsefor i=1:2:N-1br=r(i:1:i+1,:);ar=p(i:1:i+1,:);[br,ar]=residuez(br,ar,[]);B((fix(i+1)/2),:)real(br);A((fix(i+1)/2),:)real(ar);endEnd比较两个含同样标量元素但（可能）有不同下标的复数对及其相位留数向量子程序：function I=cplxcomp(p1,p2)I=[];for i=1:length(p2)for j=1:length(p1)if(abs(p1(j)-p2(i))<0.0001)I=[I,j];endendendI=I';双线性变换巴特沃斯低通滤波器设计：巴特沃思模拟滤波器的设计子程序：function [b,a]=afd_butt(wp,ws,Rp,rs)if wp<=0error('通带边缘必须大于0');endif ws<=wperror('阻带边缘必须大于通带边缘');endif(Rp<=0)|(Rs<0)error('通带波动或阻带衰减必须大于0');endN=ceil((log10((10^(Rp/10)-1)/(10^(Rs/10)-1)))/(2*log10(wp/ws))); fprintf('\n***Butterworth Filter Order=%2.0f\n',N);OmegaC=wp/((10^(Rp/10)-1)^(1/(2*N)));[b,a]=u_buttap(N,OmegaC)设计非归一化巴特沃思模拟低通滤波器原型子程序：function [b,a]=u_buttap(N,OmegaC)[z,p,k]=buttap(N);p=p*OmegaC;k=k*OmegaC^N;B=real(poly(z));b0=k;b=k*B;a=real(poly(p));直接型到级联型形式的转换：function [b0,B,A]=dir2cas(b,a)b0=b(1);b=b/b0;a0=a(1);a=a/a0;b0=b0/a0;M=length(b);N=length(a);if N>Mb=[b,zeros(1,N-M)];a=[a,zeros(1,M-N)];elseNM=0;endk=floor(N/2);B=zeros(k,3);A=zeros(k,3);if k*2==Nb=[b,0];a=[a,0];endbroots=cplxpair(roots(b));aroots=cplxpair(roots(a));for i=1:2:2*kbr=broots(i:1:i+1,:);br=real(polt(br));B((fix(i+1)/2),:)=br;ar=aroots(i:1:i+1,:);ar=real(polt(ar));A((fix(i+1)/2),:)=ar;Endfunction [db,mag,pha,grd,w]=freqz_m(b,a)[h,w]=freqz(b,a,1000,'whole');h=(h(1:501))';w=(w(1:501))';mag=abs(h);db=20*log10((mag+eps)/max(mag));pha=angle(h);grd=grdelay(b,a,w);设计一个巴特沃思高通滤波器，要求通带截止频率为0.6pi，通带内衰减不大于1dB，阻带·起始频率为0.4pi，阻带内衰减不小于15dB，T=1：>> wp=0.6*pi;ws=0.4*pi;>> Rp=1;Rs=15;T=1;>> [N,wn]=buttord(wp/pi,ws/pi,Rp,Rs) 计算巴特沃思滤波器阶数和截止频率N =4wn =>> [b,a]=butter(N,wn,'high'); 频率变换法计算巴特沃思高通滤波器>> [C,B,A]=dir2cas(b,a)C =0.0751B =1.0000 -2.0000 1.00001.0000 -2.0000 1.0000A =1.0000 0.1562 0.44881.0000 0.1124 0.0425>> [db,mag,pha,grd,w]=freqz_m(b,a);>> subplot(2,1,1);plot(w/pi,mag);>> subplot(2,1,2);plot(w/pi,db);椭圆带通滤波器的设计--ellip函数的应用：>> ws=[0.3*pi 0.75*pi]; 数字阻带边缘频率>> wp=[0.4*pi 0.6*pi]; 数字通带边缘频率>> Rp=1;Rs=40;>> Ripple=10^(-Rp/20); 通带波动>> Attn=10^(-Rs/20); 阻带衰减>> [N,wn]=ellipord(wp/pi,ws/pi,Rp,Rs) 计算椭圆滤波器参数N =4wn =0.4000 0.6000>> [b,a]=ellip(N,Rp,Rs,wn); 数字椭圆滤波器的设计>> [b0,B,A]=dir2cas(b,a) 级联形式实现b0 =0.0197B =1.0000 1.5066 1.00001.0000 0.9268 1.00001.0000 -0.9268 1.00001.0000 -1.5066 1.0000A =1.0000 0.5963 0.93991.0000 0.2774 0.79291.0000 -0.2774 0.79291.0000 -0.5963 0.9399>> figure(1);>> [db,mag,pha,grd,w]=freqz_m(b,a);>> subplot(2,2,1);plot(w/pi,mag);>> grid on;>> subplot(2,2,3);plot(w/pi,db);grid on;>> subplot(2,2,2);plot(w/pi,pha/pi);grid on;>> subplot(2,2,4);plot(w/pi,grd);设计一个巴特沃思带阻滤波器，要求通带上下截止频率为0.8pi、0.2pi，通带内衰减不大于1dB，阻带上起始频率为0.7pi、0.4pi，阻带内衰减不小于30dB：>> wp=[0.2*pi 0.8*pi];>> ws=[0.4*pi 0.7*pi];>> Rp=1;Rs=30;>> [N,wn]=buttord(wp/pi,ws/pi,Rp,Rs);>> [b,a]=butter(N,wn,'stop');>> [C,B,A]=dir2cas(b,a)C =0.0394B =1.0000 0.3559 0.99941.0000 0.3547 1.00401.0000 0.3522 0.99541.0000 0.3499 1.00461.0000 0.3475 0.99601.0000 0.3463 1.0006A =1.0000 1.3568 0.79281.0000 1.0330 0.46331.0000 0.6180 0.17751.0000 -0.2493 0.11131.0000 -0.6617 0.37551.0000 -0.9782 0.7446>> [db,mag,pha,grd,w]=freqz_m(b,a); >> subplot(2,1,1);plot(w/pi,mag);>> subplot(2,1,2);plot(w/pi);数字低通---数字带阻：function [bz,az]=zmapping(bZ,aZ,Nz,Dz) bzord=(length(bZ)-1)*(length(Nz)-1); azord=(length(aZ)-1)*(length(Dz)-1);bz=zeros(1,bzord+1);for k=0:bzordpln=[1];for i=0:k-1pln=conv(pln,Nz);endpld=[1];for i=0:bzord-k-1pld=conv(pld,Dz);endbz=bz+bZ(k+1)*conv(pln,pld); endfor k=0:azordpln=[1];for i=0:k-1pln=conv(pln,Nz);endpld=[1];for i=0:azord-k-1pld=conv(pld,Dz);endaz=az+aZ(k+1)*conv(pln,pld); endall=az(1);az=az/az1;bz=bz/az1;线性相位FIR滤波器的幅度特性：function pzkplot(num,den)hold on;axis('square');x=-1:0.01:1;y=(1-x.^2).^0.5;y1=-(1-x.^2).^0.5;plot(x,y,'b',x,y1,'b');num1=length(num);den1=length(den);if(num1>1)z=roots(num);elsez=0;endif(den1>1)p=roots(den);elsep=0;endif(num>1&den1>1)r_max_z=max(abs(real(z)));i_max_z=max(abs(imag(z)));a_max_z=max(r_max_z,i_max_z);r_max_p=max(abs(real(p)));i_max_p=max(abs(imag(p)));a_max_p=max(r_max_p,i_max_p);a_max=max(a_max_z,a_max_p);elseif (num1>1)r_max_z=max(abs(real(z)));i_max_z=max(abs(imag(z)));a_max=max(r_max_z,i_max_z);elser_max_p=max(abs(real(p)));i_max_p=max(abs(imag(p)));a_max=max(r_max_p,i_max_p);endaxis([-a_max a_max -a_max a_max]);plot([-a_max a_max],[0 0],'b');plot([0 0],[-a_max a_max],'b');plot([-a_max a_max],[a_max a_max],'b');plot([a_max a_max],[-a_max a_max],'b');Lz=length(z);for i=1:Lz;plot(real(z(i)),imag(z(i)),'bo');endLp=length(p);for j=1:Lpplot(real(p(j)),imag(p(j)),'bx');endtitle('The zeros-pole plot');xlabel('虚部');ylabel('实部');function [Hr,w,a,L]=Hr_Type1(h)M=length(h);L=(M-1)/2;a=[h(L+1) 2*h(L:-1:1)];n=[0:1:L];w=[0:1:500]'*pi/500;Hr=cos(w*n)*a';设计I型线性相位FIR滤波器：>> h=[-4 1 -1 -2 5 6 5 -2 -1 1 -4];>> M=length(h);n=0:M-1;>> [Hr,w,a,L]=Hr_Type1(h);>> amax=max(a)+1;>> amin=min(a)-1;>> subplot(2,2,1);stem(n,h);>> axis([-1 2*L+1 amin amax]);text(2*L+1.5,amin,'n'); >> xlabel('n');ylabel('h(n)');title('脉冲响应');>> subplot(2,2,3);stem(0:L,a);>> axis([-1 2*L+1 amin amax]);>> xlabel('n');ylabel('a(n)');title('a(n) 系数');>> subplot(2,2,2);plot(w/pi,Hr);>> grid on;text(1.05,-20,'频率pi');>> xlabel('频率');ylabel('Hr');title('I 型振幅响应');>> subplot(2,2,4);pzkplot(h,1);>> title('零极点分布');function [hr,w,b,L]=Hr_Type2(h)M=length(h);L=M/2;b=2*h(L:-1:1);n=[1:1:L];n=n-0.5;w=[0:1:500]'*pi/500;hr=cos(w*n)*b';II型线性相位FIR滤波器：>> h=[-4 1 -1 -2 5 6 5 -2 -1 1 -4];>> M=length(h);n=0:M-1;>> [Hr,w,b,L]=Hr_Type2(h);Warning: Integer operands are required for colon operator when used as index. > In Hr_Type2 at 2>> bmax=max(b)+1;bmin=min(b)-1;>> subplot(2,2,1);stem(n,h);axis([-1 2*L+1 bmin bmax]);text(2*L+1.5,bmin,'n');xlabel('n');ylabel('h(n)');title('脉冲响应');>> subplot(2,2,3);stem(1:L,b);axis([-1 2*L+1 bmin bmax]);xlabel('n');ylabel('b(n)');title('b(n) 系数');>> subplot(2,2,2);plot(w/pi,Hr);grid on;text(1.05,-20,'频率pi');xlabel('频率');ylabel('Hr');title('II 型振幅响应');>> subplot(2,2,4);pzkplot(h,1);title('零极点分布');function [hr,w,c,L]=Hr_Type3(h)M=length(h);L=(M-1)/2;b=2*h(L+1:-1:1);n=[1:1:L];w=[0:1:500]'*pi/500;hr=cos(w*n)*c';用MA TLAB编程绘制各种窗函数的形状。

Matlab技术滤波器设计方法引言：滤波器在信号处理中起到了至关重要的作用，广泛应用于音频处理、图像处理、通信系统等领域。

Matlab是一款功能强大的数学软件，为我们提供了丰富的工具和函数来进行滤波器设计和分析。

本文将介绍几种常用的Matlab技术滤波器设计方法，并探讨它们的优缺点及适用范围。

一、FIR滤波器设计FIR（Finite Impulse Response）滤波器是一种常见且重要的数字滤波器。

它的设计基于一组有限长度的冲激响应。

Matlab提供了多种设计FIR滤波器的函数，例如fir1、fir2和firpm等。

其中，fir1函数采用窗函数的方法设计低通、高通、带通和带阻滤波器。

在使用fir1函数时，我们需要指定滤波器的阶数和截止频率。

阶数的选择直接影响了滤波器的性能，阶数越高，滤波器的频率响应越陡峭。

截止频率用于控制滤波器的通带或阻带频率范围。

FIR滤波器的优点是相对简单易用，具有线性相位特性，不会引入相位失真。

然而，FIR滤波器的计算复杂度较高，对阶数的选择也需要一定的经验和调试。

二、IIR滤波器设计IIR（Infinite Impulse Response）滤波器是另一种常见的数字滤波器。

与FIR滤波器不同，IIR滤波器的冲激响应为无限长，可以实现更复杂的频率响应。

Matlab提供了多种设计IIR滤波器的函数，例如butter、cheby1和ellip等。

这些函数基于不同的设计方法，如巴特沃斯（Butterworth）设计、切比雪夫（Chebyshev）设计和椭圆（Elliptic）设计。

使用这些函数时，我们需要指定滤波器的类型、阶数和截止频率等参数。

与FIR滤波器类似，阶数的选择影响滤波器的性能，而截止频率用于控制通带或阻带的频率范围。

相比于FIR滤波器，IIR滤波器具有更低的计算复杂度，尤其在高阶滤波器的设计中表现出更好的性能。

然而，IIR滤波器的非线性相位特性可能引入相位失真，并且不易以线性常态方式实现。

用MATLAB 设计滤波器1 IIR 滤波器的设计freqz功能：数字滤波器的频率响应。

格式：[h ，w ］=freqz （b ，a,n ）[h ，f]=freqz(b ，a ，n ，Fs)［h ，w ］=freqz(b ，a,n ，’whole'）［h ，f ］=freqz(b,a ，n ，'whole ’,Fs ）h=freqz （b ，a ，w)h=freqz （b,a ，f ，Fs)freqz(b ，a)说明:freqz 用于计算由矢量"和b 构成的数字滤波器H （z)=A(z)B(z)= n-1--n -1 l)z a(n ....a(2)z l l)z b(n .... b(2)z b(l)++++++++ 的复频响应H （j ω）.［h ，w]=freqz （b,a ，n ）可得到数字滤波器的n 点的幅频响应,这n 个点均匀地分布在上半单位圆(即0~π)，并将这n 点频率记录在w 中，相应的频率响应记录在h 中。

至于n值的选择没有太多的限制，只要n 〉0的整数，但最好能选取2的幂次方，这样就可采用FFT 算法进行快速计算。

如果缺省，则n=512。

[h ，f ］二freqz(b,a,n ，Fs)允许指定采样终止频率Fs （以Hz 为单位），也即在0~Fs/2频率范围内选取n 个频率点(记录在f 中),并计算相应的频率响应h 。

［h,w]=freqz（b，a，n，’whole’）表示在0~2π之间均匀选取n个点计算频率响应.［h，f］=freqz（b，a，n，'whole'，Fs）则在O～Fs之间均匀选取n个点计算频率响应.h=freqz（b，a，w)计算在矢量w中指定的频率处的频率响应，但必须注意，指定的频率必须介于0和2π之间.h=freqz(b，a,f，Fs）计算在矢量f中指定的频率处的频率响应,但指定频率必须介于0和Fs之间。

butter功能：Butterworth（比特沃思）模拟和数字滤波器设计。

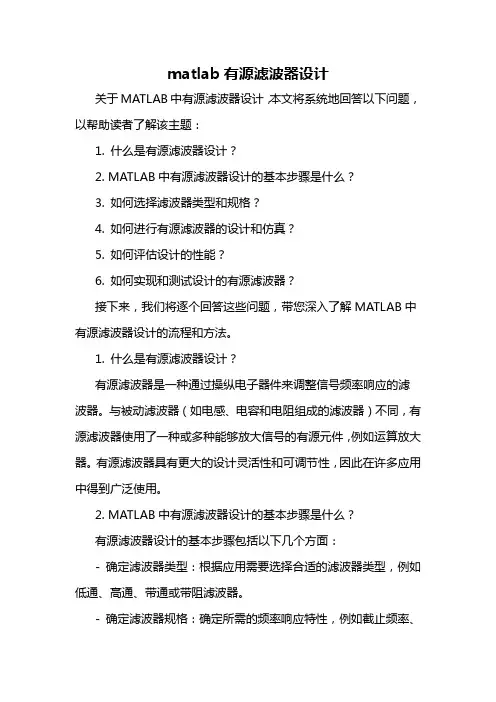

matlab有源滤波器设计关于MATLAB中有源滤波器设计，本文将系统地回答以下问题，以帮助读者了解该主题：1. 什么是有源滤波器设计？2. MATLAB中有源滤波器设计的基本步骤是什么？3. 如何选择滤波器类型和规格？4. 如何进行有源滤波器的设计和仿真？5. 如何评估设计的性能？6. 如何实现和测试设计的有源滤波器？接下来，我们将逐个回答这些问题，带您深入了解MATLAB中有源滤波器设计的流程和方法。

1. 什么是有源滤波器设计？有源滤波器是一种通过操纵电子器件来调整信号频率响应的滤波器。

与被动滤波器（如电感、电容和电阻组成的滤波器）不同，有源滤波器使用了一种或多种能够放大信号的有源元件，例如运算放大器。

有源滤波器具有更大的设计灵活性和可调节性，因此在许多应用中得到广泛使用。

2. MATLAB中有源滤波器设计的基本步骤是什么？有源滤波器设计的基本步骤包括以下几个方面：- 确定滤波器类型：根据应用需要选择合适的滤波器类型，例如低通、高通、带通或带阻滤波器。

- 确定滤波器规格：确定所需的频率响应特性，例如截止频率、通带增益、阻带衰减等。

- 进行滤波器设计：根据滤波器类型和规格，选择合适的电路拓扑结构和元件数值，并使用MATLAB中的工具进行电路设计。

- 进行滤波器仿真：通过MATLAB进行电路仿真，评估设计的性能并进行必要的调整。

- 分析和优化：通过MATLAB工具进行性能分析，如参数灵敏度分析、频率响应分析等，并根据需要进行设计优化。

3. 如何选择滤波器类型和规格？选择滤波器类型和规格的关键是理解应用的需求。

例如，如果需要滤除特定频率下的噪声，可以选择一个合适的带通或带阻滤波器。

根据所需的频率响应特性，确定信号的截止频率、通带增益、阻带衰减等参数，这些参数将指导后续设计和仿真过程。

4. 如何进行有源滤波器的设计和仿真？有源滤波器的设计和仿真可以通过MATLAB中的工具和函数来实现，例如使用MATLAB的“Filter Designer”应用或使用信号处理工具箱中的函数。

如何利用Matlab技术进行滤波器设计引言滤波器是数字信号处理中常用的工具，可以对信号进行频率选择性处理，对某些频率成分进行增强或减弱。

利用Matlab软件，我们可以方便地设计各种类型的滤波器，从而实现信号处理的需求。

本文将介绍如何利用Matlab技术进行滤波器设计。

一、Matlab中的滤波器设计工具箱Matlab提供了丰富的滤波器设计工具箱，包括FIR滤波器设计工具箱和IIR滤波器设计工具箱。

其中FIR滤波器设计工具箱主要用于设计无限脉冲响应滤波器，而IIR滤波器设计工具箱主要用于设计无限脉冲响应滤波器。

二、FIR滤波器设计FIR滤波器是一种常见的数字滤波器，其特点是具有线性相位响应和稳定性。

Matlab中提供了fir1函数，可以方便地设计FIR滤波器。

步骤1：确定滤波器的类型和阶数。

根据设计需求和信号特点，我们可以选择不同的滤波器类型，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

同时，需要确定滤波器的阶数，即滤波器的长度。

步骤2：生成滤波器系数。

利用fir1函数，可以生成滤波器的系数。

该函数有多种参数设置，可以指定滤波器类型、阶数和截止频率等。

步骤3：进行滤波处理。

利用filter函数，可以将设计好的滤波器应用到信号上，进行滤波处理。

同时，可以通过freqz函数绘制滤波器的频率响应曲线，以便进一步分析滤波器的性能。

三、IIR滤波器设计IIR滤波器是一种常见的数字滤波器，其特点是具有递归结构和非线性相位响应。

Matlab中提供了butter、cheby1、ellip等函数，可以方便地设计IIR滤波器。

步骤1：确定滤波器的类型和阶数。

同样，根据设计需求和信号特点，我们可以选择不同的滤波器类型和阶数。

步骤2：生成滤波器的系数。

利用相应的函数，可以生成滤波器的系数。

这些函数通常需要指定滤波器类型、阶数和截止频率等参数。

步骤3：进行滤波处理。

利用filter函数，可以将设计好的滤波器应用到信号上进行滤波处理。

基于MATLAB的滤波器设计滤波是信号处理中非常重要的一项技术。

它可以去除噪声、提取有用的信号信息以及改善信号质量。

MATLAB是一种强大的数学计算工具，它提供了许多滤波器设计的功能，可以用来设计和实现各种滤波器。

在MATLAB中，有两种常见的滤波器设计方法：频域设计和时域设计。

频域设计方法基于傅里叶变换理论，将信号从时域转换到频域进行滤波，然后再进行反傅里叶变换将滤波后的信号转回时域。

时域设计方法则是直接对时域信号进行滤波，其中最常用的方法是卷积。

为了设计一个有效的滤波器，需要首先确定滤波器的类型和规格。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

滤波器的规格包括截止频率和滤波器的阶数。

在MATLAB中，可以使用函数如butter、cheby1、cheby2、ellip和fir1等来设计不同类型的滤波器。

这些函数以不同的方式实现了频域设计和时域设计方法，可以根据需要选择适合的函数。

以设计一个低通滤波器为例，可以使用butter函数进行频域设计。

该函数的语法如下：[b, a] = butter(n, Wn, 'low')其中，n是滤波器的阶数，Wn是截止频率。

该函数返回滤波器的系数b和a，可以使用函数freqz来绘制滤波器的频率响应曲线。

另外，MATLAB还提供了Filter Design and Analysis Tool（FDA工具箱），它是一个交互式的图形界面工具，可以更方便地设计和分析滤波器。

通过该工具箱，用户可以自定义滤波器的类型、规格和参数，并可以可视化地观察滤波器的性能。

滤波器设计是一项非常复杂的任务，需要考虑许多因素，例如滤波器的性能、计算复杂度、阶数和实现方式等。

MATLAB提供了丰富的函数和工具，可以帮助用户快速、方便地进行滤波器设计，并可以根据需要进行优化和改进。

在设计滤波器时，需要仔细理解信号和滤波器的特性，选择合适的设计方法和参数，并进行实验和验证。

Matlab中的滤波器设计和滤波器分析方法滤波器是数字信号处理中非常重要的工具，用于对信号进行去噪、频率调整等操作。

Matlab作为一种强大的数值计算软件，提供了多种滤波器设计和分析的方法，使得滤波器的应用变得相对简单而高效。

本文将介绍Matlab中的滤波器设计和滤波器分析方法，并进行深入的讨论。

1. 滤波器设计方法滤波器设计的目标是根据信号的特性和需求，选择合适的滤波器类型，并确定滤波器的参数。

Matlab中提供了多种滤波器设计方法，包括FIR和IIR滤波器设计。

FIR滤波器设计是指有限脉冲响应滤波器的设计。

FIR滤波器具有线性相位和稳定性的特点，适用于需要高阶滤波器的场合。

Matlab中常用的FIR滤波器设计函数有fir1和fir2，它们可以根据设计参数生成滤波器的系数。

IIR滤波器设计是指无限脉冲响应滤波器的设计。

IIR滤波器具有低阶滤波器实现高阶滤波器的能力，但其相位响应不是线性的，设计较为复杂。

Matlab中常用的IIR滤波器设计函数有butter、cheby1、cheby2和ellip，它们可以根据设计参数生成滤波器的系数。

2. 滤波器分析方法滤波器设计完成后，需要对滤波器的性能进行分析，以验证其是否符合预期要求。

Matlab提供了多种滤波器分析方法，包括时域分析、频域分析和频率响应分析。

时域分析是指对滤波器的输入输出信号进行时域波形和功率谱的分析。

Matlab中的时域分析函数有filter和conv，它们可以对滤波器的输入信号进行卷积运算，得到输出信号的时域波形。

频域分析是指对滤波器的输入输出信号进行频谱分析，以研究信号的频率特性。

Matlab中的频域分析函数有fft和ifft，它们可以分别对信号进行快速傅里叶变换和傅里叶逆变换，得到信号的频谱。

频率响应分析是指对滤波器的幅频特性和相频特性进行分析。

Matlab中的频率响应分析函数有freqz和grpdelay，它们可以分别计算滤波器的幅度响应和相位响应，并可可视化显示。

MATLAB技术滤波器设计教程引言：滤波器是数字信号处理中非常重要的部分，它可以用来改变信号的频率响应，滤除噪声，增强信号的特定频段等。

MATLAB作为一种强大的数学计算和工程仿真软件，在滤波器设计上也提供了丰富的工具和函数。

本文将介绍MATLAB中滤波器的基本概念，以及如何利用MATLAB进行滤波器设计。

一、滤波器基础知识1.1 数字滤波器和模拟滤波器数字滤波器和模拟滤波器是两种不同领域的滤波器。

数字滤波器处理数字信号，信号的采样点是离散的；而模拟滤波器处理模拟信号，信号是连续的。

在本文中，我们主要关注数字滤波器。

1.2 滤波器类型常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器允许低于截止频率的信号通过，滤除高于截止频率的信号。

高通滤波器则相反，允许高于截止频率的信号通过，滤除低于截止频率的信号。

带通滤波器允许特定频段的信号通过，滤除其他频率的信号。

带阻滤波器则相反，只允许除了特定频段之外的信号通过。

1.3 滤波器设计参数滤波器的设计需要考虑几个重要参数，包括截止频率、通带增益、阻带衰减和滤波器阶数。

截止频率决定了滤波器的工作范围，通带增益决定了信号通过滤波器时的增益，阻带衰减表示滤波器抑制某一频段的能力，滤波器阶数表示滤波器的复杂度和性能。

二、MATLAB中的滤波器设计函数MATLAB提供了多种函数用于滤波器设计，其中最常用的是fir1和butter函数。

fir1函数用于设计FIR滤波器，butter函数用于设计IIR滤波器。

以下分别介绍这两个函数的使用方法。

2.1 fir1函数fir1函数是一种针对FIR滤波器设计的函数。

其基本语法为：h = fir1(N, Wn, 'type')其中，N是滤波器阶数，Wn是归一化的截止频率，'type'为滤波器类型，可以是'low'、'high'、'bandpass'或'bandstop'。

matlab窗函数法设计数字滤波器窗函数法是一种常用的数字滤波器设计方法，它通过选择合适的窗函数来实现滤波器的频域响应。

在数字滤波器设计中，需要确定滤波器的截止频率和滤波器响应的形状。

一种常用的方法是设计滤波器的频率响应为矩形形状，然后通过应用窗函数来实现所需的频率响应。

窗函数是一种在有限时间内将信号置零的函数，它在频域上对应于信号的频谱的卷积操作。

首先，我们需要确定所需滤波器的频率响应。

通常情况下，我们会选择一种频率响应的形状，例如低通、高通、带通或带阻。

然后可以通过将这些形状变换到规范化的频率范围来设计出具体的频率响应。

接下来，选择合适的窗函数。

常用的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。

每种窗函数具有不同的性质，例如，矩形窗将信号置零，并且光谱泄漏较大，而汉宁窗和汉明窗具有较小的主瓣宽度和旁瓣衰减。

然后，通过将所选择的窗函数应用于设定的频率响应，可以得到滤波器的时域响应。

通过计算窗函数和所需频率响应的卷积，可以获得数字滤波器的单位样本响应。

其中，卷积可以通过使用快速傅里叶变换（FFT）来高效地计算。

最后，根据所需的滤波器长度，可以对单位样本响应进行截断，从而得到最终的数字滤波器。

通常情况下，滤波器的长度越长，其频域响应和时域响应的性能都越好，但也会导致计算复杂度的增加。

使用MATLAB进行数字滤波器设计是非常方便的。

MATLAB提供了一系列的函数用于滤波器设计，例如fir1、fir2、firpm等。

这些函数可以直接输入截止频率和滤波器类型，然后使用窗函数法来计算滤波器的系数。

在MATLAB中，设计数字滤波器的一般流程如下：1.确定所需滤波器的频率响应，例如低通、高通、带通或带阻。

2.选择合适的窗函数，例如矩形窗、汉宁窗、汉明窗或布莱克曼窗。

3.计算窗函数和所需频率响应的卷积，得到单位样本响应。

4.根据所需的滤波器长度截断单位样本响应，得到最终的数字滤波器。

MATLAB提供了丰富的函数和工具箱，用于数字滤波器设计和滤波器性能分析。

matlab滤波器设计命令Matlab滤波器设计命令滤波器是数字信号处理中常用的工具，用于去除信号中的噪声、频率干扰或其他不需要的成分。

Matlab提供了一系列有用的滤波器设计命令，使用户能够轻松设计并应用各种类型的滤波器。

在本文中，我们将详细介绍Matlab中常用的滤波器设计命令，包括滤波器设计函数、滤波器类型和设计过程。

I. Matlab中常用的滤波器设计函数在Matlab中，有几种函数可用于设计滤波器，其中最常用的函数是`designfilt`函数和`fir1`函数。

1. designfilt函数`designfilt`函数是Matlab中最灵活和功能强大的滤波器设计函数之一，可用于设计各种类型的IIR和FIR滤波器。

它的基本语法如下：`filt = designfilt(FilterType, 'PropertyName', PropertyValue, ...)`其中，`FilterType`代表滤波器类型，包括低通滤波器(Lowpass)、高通滤波器(Highpass)、带通滤波器(Bandpass)、带阻滤波器(Bandstop)等。

`PropertyName`和`PropertyValue`是可选的参数，用于设置滤波器的各种属性，如阶数(Order)、截止频率(CutoffFrequency)、通带和阻带的最大衰减(MaximumAttenuation)等。

下面是一个使用`designfilt`函数设计低通滤波器的例子：Fs = 1000; 采样频率Fpass = 20; 通带截止频率Fstop = 30; 阻带截止频率designfilt('lowpassiir', 'FilterOrder', 4, 'PassbandFrequency', Fpass, 'StopbandFrequency', Fstop, 'SampleRate', Fs)该命令将设计一个4阶的低通IIR滤波器，其通带截止频率为20Hz，阻带截止频率为30Hz，采样频率为1000Hz。

在 MATLAB 中，设计滤波器通常可以使用designfilt函数或者相关的设计工具箱函数。

下面是一个简单的示例，演示如何使用designfilt函数设计一个低通滤波器：
在这个示例中，我们使用designfilt函数创建了一个低通滤波器对象，并指定了滤波器的设计参数，如滤波器类型、截止频率、设计方法和阶数。

然后，通过freqz函数绘制了滤波器的频率响应。

你可以根据需要调整滤波器的设计参数，比如滤波器类型、截止频率、设计方法和阶数等。

MATLAB 中还有其他设计工具箱函数，如fir1、butter、cheby1等，用于设计不同类型的滤波器。

请注意，滤波器设计的具体参数取决于你的应用场景和信号特性。

在选择滤波器参数时，通常需要考虑滤波器的类型、频率响应、阶数等因素。

Matlab中的滤波器设计方法详解滤波器在信号处理中起着至关重要的作用，能够对信号进行去噪、去除干扰、增强所需频谱等操作。

Matlab作为一种强大的数学计算工具，提供了丰富的滤波器设计方法。

本文将详细介绍Matlab中常用的滤波器设计方法，包括FIR和IIR滤波器的设计原理和实现步骤。

一、FIR滤波器的设计方法FIR滤波器全称为有限脉冲响应滤波器，其特点是具有线性相位和稳定性。

在Matlab中，常用的FIR滤波器设计方法有窗函数法、最小二乘法和频率抽取法。

1. 窗函数法窗函数法是最简单直观的FIR滤波器设计方法。

它的基本思想是，在频域上用一个窗函数乘以理想滤波器的频率响应，再进行频域到时域的转换，得到滤波器的冲激响应。

常用的窗函数有矩形窗、汉宁窗、汉明窗等。

Matlab中，我们可以使用fir1函数进行窗函数法滤波器设计。

该函数的输入参数包括滤波器阶数、归一化截止频率和窗函数类型。

通过设计不同阶数和不同窗函数的滤波器，可以得到不同性能的滤波器。

2. 最小二乘法最小二乘法是一种优化方法，通过最小化滤波器的输出与目标响应之间的均方误差来设计滤波器。

在Matlab中，我们可以使用fir2函数进行最小二乘法滤波器设计。

该函数的输入参数包括滤波器阶数、频率向量和响应向量。

通过调整频率向量和响应向量，可以实现对滤波器的精确控制。

3. 频率抽取法频率抽取法是一种有效的FIR滤波器设计方法，能够实现对特定频带的信号进行滤波。

在Matlab中，我们可以使用firpm函数进行频率抽取法滤波器设计。

该函数的输入参数包括滤波器阶数、频率向量、增益向量和权重向量。

通过调整频率向量、增益向量和权重向量，可以实现对滤波器的灵活控制。

二、IIR滤波器的设计方法IIR滤波器全称为无限脉冲响应滤波器，其特点是具有非线性相位和多项式系数。

在Matlab中，常用的IIR滤波器设计方法有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

1. 巴特沃斯滤波器巴特沃斯滤波器是一种最常用的IIR滤波器，其特点是具有最平滑的通带和最陡峭的阻带。

基于matlab的滤波器设计滤波器是信号处理中常用的一种技术，它可以对信号进行去噪、衰减干扰、波形整形等操作。

而在matlab中，我们可以通过使用内置函数或自定义函数来设计滤波器，以实现对信号的滤波处理。

在matlab中，滤波器设计可以分为两种常见的方法：时域方法和频域方法。

时域方法是基于信号的时间域特性进行滤波器设计，常见的时域方法有FIR滤波器和IIR滤波器。

频域方法则是通过对信号进行傅里叶变换，将信号从时域转换到频域，然后在频域进行滤波器设计，最后再将滤波后的信号通过逆傅里叶变换转换回时域。

频域方法主要有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

在实际应用中，我们常常需要根据具体的需求来选择合适的滤波器类型。

如果需要设计一个低通滤波器，可以使用巴特沃斯滤波器或椭圆滤波器；如果需要设计一个高通滤波器，可以选择切比雪夫滤波器或椭圆滤波器；而如果需要设计一个带通或带阻滤波器，则需要使用IIR滤波器。

以设计一个低通滤波器为例，我们可以使用matlab中的fir1函数来设计FIR滤波器。

首先，我们需要确定滤波器的阶数和截止频率。

阶数越高，滤波器的陡峭度越高，但计算复杂度也越高。

截止频率则决定了滤波器的频率特性。

在使用fir1函数时，我们可以指定滤波器的阶数和截止频率，并选择合适的窗函数来实现滤波器的设计。

常用的窗函数有矩形窗、汉宁窗、汉明窗等。

我们还可以使用matlab中的fdatool工具箱来进行滤波器设计。

fdatool提供了图形化界面，可以直观地设置滤波器的参数，并实时显示滤波器的频率响应和时域响应。

通过fdatool，我们不仅可以设计滤波器，还可以对滤波器进行分析和优化。

除了使用内置函数和工具箱进行滤波器设计外，我们还可以自定义滤波器函数来实现滤波器设计。

自定义函数可以根据具体的需求来设计滤波器的参数和算法，从而更加灵活地满足特定的信号处理需求。

总结起来，基于matlab的滤波器设计是一个相对简单而又灵活的过程。
