核反应堆类型简介

核反应堆工作原理核反应堆是一种产生和控制核裂变反应的设备，是核能利用的关键组成部分。

它通过裂变核燃料中的核素，释放出巨大能量，用于发电或其他应用。

一、核反应堆的基本构造核反应堆主要由以下部分组成：燃料棒、冷却剂、控制杆和反应堆压力壳。

1. 燃料棒燃料棒是装载核燃料的圆柱形结构，通常由浓缩铀或钚等可裂变材料制成。

燃料棒中的裂变核素在受到中子轰击时发生核裂变，产生能量和额外的中子，维持连续的链式反应。

2. 冷却剂冷却剂是用于带走核反应堆中产生的热量的介质，可以是水、重水、液态金属或气体。

冷却剂通过循环在燃料棒附近流动，吸收燃料棒释放的热量，同时保持核反应堆的温度稳定。

3. 控制杆控制杆用于调节核反应堆中的裂变反应速率。

控制杆通常由吸收中子的材料制成，如硼化硼。

当控制杆插入核反应堆时，它吸收了部分中子，减慢了反应速率；当控制杆抬起时，反应速率增加。

4. 反应堆压力壳反应堆压力壳是一个密封的容器，用于保护核反应堆内部免受外部环境的影响，并防止辐射泄漏。

它通常由厚实的钢制成，能够承受高压和高温。

二、核反应堆的工作原理核反应堆的工作原理是基于核裂变和中子链式反应。

1. 核裂变核裂变是指重核（如铀-235）被中子轰击后分裂成两个更轻的核碎片的过程，并释放出大量的能量和中子。

裂变反应是连锁反应，每一次裂变都会释放出2-3个中子，进而引发周围其他核燃料材料的裂变。

2. 中子链式反应核反应堆中的裂变释放的中子可以引发其他核燃料的裂变，形成中子链式反应。

中子链式反应是自持续的，只要提供足够的核燃料和恰当的条件，反应就可以持续进行。

在核反应堆中，裂变反应迅速释放出大量热能，增加燃料棒温度。

冷却剂通过燃料棒的表面流过，并吸收热能，随后经过热交换装置将热能传递给工质，如水或蒸汽。

工质的温度升高，通过涡轮机驱动发电机，将热能转化为电能。

同时，控制杆的调节可以控制核反应堆的反应速率。

当控制杆插入核反应堆时，它吸收了中子，减慢了反应速率。

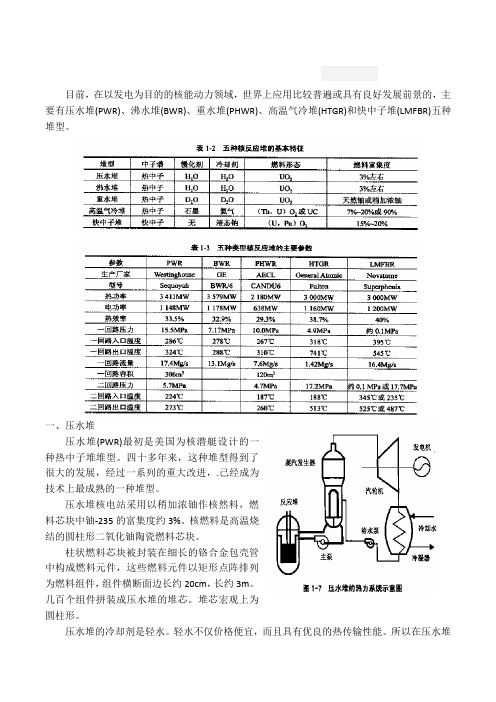

目前，在以发电为目的的核能动力领域，世界上应用比较普遍或具有良好发展前景的，主要有压水堆(PWR)、沸水堆(BWR)、重水堆(PHWR)、高温气冷堆(HTGR)和快中子堆(LMFBR)五种堆型。

一、压水堆压水堆(PWR)最初是美国为核潜艇设计的一种热中子堆堆型。

四十多年来，这种堆型得到了很大的发展，经过一系列的重大改进，.己经成为技术上最成熟的一种堆型。

压水堆核电站采用以稍加浓铀作核然料，燃料芯块中铀-235的富集度约3%。

核燃料是高温烧结的圆柱形二氧化铀陶瓷燃料芯块。

柱状燃料芯块被封装在细长的铬合金包壳管中构成燃料元件，这些燃料元件以矩形点阵排列为燃料组件，组件横断面边长约20cm，长约3m。

几百个组件拼装成压水堆的堆芯。

堆芯宏观上为圆柱形。

压水堆的冷却剂是轻水。

轻水不仅价格便宜，而且具有优良的热传输性能。

所以在压水堆中，轻水不仅作为中子的慢化剂.同时也用作冷却剂。

轻水有一个明显的缺点，就是沸点低。

要使热力系统有较高的热能转换效率，根据热力学原理.核反应堆应有高的堆芯出口温度参数:要获得高的温度参数，就必须增加冷却剂的系统压力使其处于液相状态。

所以压水堆是一种使冷却剂处于高压状态的轻水堆。

压水堆冷却剂入口水温一般在290℃左右，出口水温330℃左右，堆内压力15.5MPa大亚湾核电站就是一座压水堆核电站。

高温水从压力容器上部离开反应堆堆芯以后，进入蒸汽发生器，如图1-7所示。

压水堆堆芯和蒸汽发生器总体上像一台大锅炉，核反应堆堆芯内的燃料元件相当于加热炉，而蒸汽发生器相当于生产蒸汽的锅，通过冷却剂回路将锅与炉连接在一起。

冷却剂从蒸汽发生器的管内流过后，经过冷却剂回路循环泵又回到反应堆堆芯。

包括压力容器、蒸汽发生器、主泵、稳压器及有关阀门的整个系统，是冷却剂回路的压力边界。

它们都被安置在安全壳内，称之为核岛。

蒸汽发生器内有很多传热管，冷却剂回路和二回路通过蒸汽发生器传递热量。

传热管外为二回路的水，冷却剂回路的水流过蒸汽发生器传热管内时，将携带的热量传输给二回路内流动的水，从而使二回路的水变成280℃左右的、6-7MPa的高温蒸汽。

各种反应堆的原理反应堆是利用核能产生能量的设备，它可以利用核裂变或核聚变产生巨大的热能，然后通过控制和引导这些能量来产生蒸汽，最后驱动涡轮机发电。

下面将介绍几种常见的反应堆类型及其原理。

1.压水堆核反应堆（PWR）压水堆核反应堆是最常见的商业核电站反应堆类型之一、其原理是利用浓缩的铀燃料棒产生热能，同时也会产生中子。

这些中子与水中的轻水分子相互作用，使其产生热，然后通过传热器将热能转移到给水中。

这个给水经过加热后变成高温高压的蒸汽，然后驱动涡轮机发电。

2.沸水堆核反应堆（BWR）沸水堆核反应堆也是一种商业化运行的核反应堆类型。

其原理是使用浓缩的铀燃料棒，通过核裂变产生的热能直接将水变成蒸汽。

由于直接使用水作为冷却剂和工质，它不需要传热器。

生成的蒸汽直接送入涡轮机来驱动发电机。

3.高温气冷堆核反应堆（HTGR）高温气冷堆核反应堆是一种利用高温气体冷却的堆芯来产生热能的反应堆。

其原理是使用固体燃料，如石墨或陶瓷颗粒，通过核裂变释放热能。

然后通过冷却剂，如氦气，高温液体金属等，将热能转移到热交换器中，并最终转化为蒸汽使发电机运行。

4.快中子反应堆（FBR）快中子反应堆是一种使用高能快中子进行核裂变的堆芯的反应堆。

其原理是利用高质量的钚或钍等燃料产生大量的中子，然后利用这些中子进行核裂变，产生大量的热能。

该反应堆同时可以产生额外的燃料，这使它具有较高的燃料利用率。

石墨、钠、铅和氦等可以用作冷却剂。

5.离子迁移反应堆（IMR）离子迁移反应堆是一种采用离子迁移材料来促进和控制核裂变反应的反应堆。

它使用离子迁移膜，通过离子的迁移使核反应堆得到加速或减速。

通过使用这种材料，离子迁移反应堆可以更好地控制裂变反应速率，使燃料的使用效率更高。

以上是一些常见的反应堆类型及其原理。

各种反应堆根据不同的设计目标和应用需求，采用不同的结构、燃料和冷却剂等技术，但它们的基本原理都是通过控制和利用核能产生热能，然后将其转化为电能。

常见的核电站堆型有哪几种核电站是一座或若干座利用核裂变(NuclearFission)或核聚变(NuclearFusion) 反应所释放的核能转换成热能来发电兼供热的动力设施。

其中核反应堆是核电站最主要的关键作业设备，链式裂变反应就在该设备中进行；目前，全球核电站常用的反应堆有压水堆、沸水堆、重水堆和改进型气冷堆以及快堆等。

其中压水反应堆作为最成熟、最成功的一种动力堆堆型，运用最为广泛，我国大多数核电站其反应堆都属于该类反应堆。

一、核电站工作原理核电站主要是通过将由铀、杯制成的核燃料在反应堆设备内发生裂变从而释放出大量的核能，再利用处于高压下的水将核能转化为热能，在蒸汽发生器中加热水产生蒸汽，蒸汽推动汽轮发电机发电，使机械能转变成电能。

一般来说，核电站本身的工作原理和所需要的设备条件与普通火电站发电机制大同小异，主要在于核反应堆。

二、常见的核电站堆型：1、压水堆核电站以压水堆为热源的核电站。

其工作原理主要是利用处于高压下的循环冷却水将反应堆中核燃料裂变反应释放出的大量核能转换成热能，之后加热水产生蒸汽，推动汽轮机，进而推动发电机旋转发电。

注：压水堆的水在正常工况下是处于不沸腾状态；2、沸水堆核电站以沸水堆为热源的核电站。

沸水堆和压水堆都是属于轻水堆，其工作原理相似,不同的是沸水堆采用沸腾的水将核能转换为电能，而压水堆则是利用高压下的循环冷却水;沸水堆整体系统比压水堆较为简单,省去了蒸汽发生器这一设备。

注：日本福岛核电站属于沸水堆核电站。

3、重水堆核电站以重水堆为热源的核电站。

其工作原理与压水堆、沸水堆工作原理相同，不同点在于重水堆核电站是利用重水作为作为慢化剂和冷却剂；重水堆核电站其核燃料为天然铀作燃料，相对来讲，重水堆比压水堆的燃料成本低，但用作慢化剂和冷却剂的重水则十分昂贵。

注：重水(2H20)无臭无味的液体，对人体有害的。

4、快堆核电站由快中子引起链式裂变反应所释放出来的热能转换为电能的核电站。

目前，在以发电为目的的核能动力领域，世界上应用比较普遍或具有良好发展前景的，主要有压水堆(PWR)、沸水堆(BWR)、重水堆(PHWR)、高温气冷堆(HTGR)和快中子堆(LMFBR)五种堆型。

一、压水堆压水堆(PWR)最初是美国为核潜艇设计的一种热中子堆堆型。

四十多年来，这种堆型得到了很大的发展，经过一系列的重大改进，.己经成为技术上最成熟的一种堆型。

压水堆核电站采用以稍加浓铀作核然料，燃料芯块中铀-235的富集度约3%。

核燃料是高温烧结的圆柱形二氧化铀陶瓷燃料芯块。

柱状燃料芯块被封装在细长的铬合金包壳管中构成燃料元件，这些燃料元件以矩形点阵排列为燃料组件，组件横断面边长约20cm，长约3m。

几百个组件拼装成压水堆的堆芯。

堆芯宏观上为圆柱形。

压水堆的冷却剂是轻水。

轻水不仅价格便宜，而且具有优良的热传输性能。

所以在压水堆中，轻水不仅作为中子的慢化剂.同时也用作冷却剂。

轻水有一个明显的缺点，就是沸点低。

要使热力系统有较高的热能转换效率，根据热力学原理.核反应堆应有高的堆芯出口温度参数:要获得高的温度参数，就必须增加冷却剂的系统压力使其处于液相状态。

所以压水堆是一种使冷却剂处于高压状态的轻水堆。

压水堆冷却剂入口水温一般在290℃左右，出口水温330℃左右，堆内压力15.5MPa大亚湾核电站就是一座压水堆核电站。

高温水从压力容器上部离开反应堆堆芯以后，进入蒸汽发生器，如图1-7所示。

压水堆堆芯和蒸汽发生器总体上像一台大锅炉，核反应堆堆芯内的燃料元件相当于加热炉，而蒸汽发生器相当于生产蒸汽的锅，通过冷却剂回路将锅与炉连接在一起。

冷却剂从蒸汽发生器的管内流过后，经过冷却剂回路循环泵又回到反应堆堆芯。

包括压力容器、蒸汽发生器、主泵、稳压器及有关阀门的整个系统，是冷却剂回路的压力边界。

它们都被安置在安全壳内，称之为核岛。

蒸汽发生器内有很多传热管，冷却剂回路和二回路通过蒸汽发生器传递热量。

传热管外为二回路的水，冷却剂回路的水流过蒸汽发生器传热管内时，将携带的热量传输给二回路内流动的水，从而使二回路的水变成280℃左右的、6-7MPa的高温蒸汽。

核反应堆知识点核反应堆是用来产生核能的设备，它通过核裂变或核聚变反应释放大量能量。

核反应堆广泛应用于能源生产、医疗、工业和科研等领域。

本文将介绍核反应堆的基本原理、构造、种类以及其在不同领域的应用。

一、核反应堆的基本原理核反应堆利用核裂变或核聚变反应过程中释放的能量来产生热能或电能。

核裂变是指重核（如铀、钚等）在吸收中子后分裂成两个或更多的轻核的过程，这种过程会释放大量的能量。

而核聚变是指轻核（如氢）在高温、高压条件下融合形成较重的核，释放出更大的能量。

核反应堆的基本原理是通过控制中子的释放和吸收来控制核裂变或核聚变过程。

当中子被引入反应堆中，它们会与核燃料发生作用，进而引发核反应。

核反应堆中的反应物质通常是铀或钚等可裂变材料，也可以是氢等可聚变材料。

二、核反应堆的构造核反应堆由反应堆堆芯、冷却剂、控制棒、反应堆容器等部分组成。

1. 反应堆堆芯：反应堆堆芯是核反应堆中最重要的部分，它包含核燃料和中子俘获材料。

核燃料是指发生裂变或聚变反应的物质，通常是铀、钚等放射性物质。

中子俘获材料用于控制中子流，常见的材料包括硼、银等。

2. 冷却剂：冷却剂是用来带走反应堆产生的热能，同时也起到控制温度的作用。

常见的冷却剂包括水、氦气等。

不同类型的反应堆使用不同的冷却剂。

3. 控制棒：控制棒用来控制核反应堆中的中子流量，调节核反应堆的反应速率。

通过插入或抽出控制棒，可以增加或减少中子的释放和吸收。

4. 反应堆容器：反应堆容器是包围核反应堆堆芯的壳体，用来防止辐射泄漏。

反应堆容器通常由厚重的混凝土或钢铁构成，具有很强的防护能力。

三、核反应堆的种类核反应堆按照不同的原理和用途可以分为热中子堆、快中子堆和聚变堆三种主要类型。

1. 热中子堆：热中子堆以热中子作为反应物质，主要用于能源生产。

其反应过程通过控制中子的发射和吸收来调节反应堆的能量输出。

2. 快中子堆：快中子堆以快中子作为反应物质，主要用于产生放射性同位素、进行核辐射疗法和研究物质结构等。

关于各类核反应堆的构造.特点科普昨天看到一个帖子，说日本反应堆比中国先进，还经常有人嚷嚷气冷堆上潜艇，还有世界上3大核电站事故的情况，实在看不下去了，现在对核反应堆做个简单科普。

反应堆由燃料棒、控制棒、冷却剂、慢化剂组成，自行百度，我主要讲各类反应堆的具体情况。

首先是石墨液冷堆，是人类第一种掌握的反应堆，由费米于1942年12月2日在芝加哥大学网球场建立并启动，而第一个核电站，也是石墨液冷堆，由苏联建造。

这种反应堆用石墨作为慢化剂，水作为冷却剂，没有耐压壳。

整体构造可以想象成蜂窝煤，在石墨中通上各类管线。

作为人类第一代反应堆，缺点很多：1、没有耐压壳，安全性很差，一旦事故，堆心就会暴露在大气层中。

2、高纯度石墨易燃，失事时会造成大火，不仅会阻碍救援，还会促进放射物在大气扩散。

3、每一个管线都是单独的单元，各个管线并不是一体的，不利于维护。

石液冷堆只有苏联大规模投入商业运营，切尔诺贝利爆炸的就是这种堆。

第二种是重水堆，当年纳粹开发核弹用的就是这种堆，用重水作为慢化剂，当时只有挪威能生产重水，工厂还被盟军炸了，攻入德国的时候就发现了一个完整的重水堆，只不过重水太少（只有2吨），不足以引起核反应，如果当时纳粹获得了足够的重水…………重水很少吸收中子，所以重水堆的核燃料不用浓缩，用天然铀就行，省去了庞大的铀浓缩工厂；因为很少吸收中子，所以增值（下文会讲到）是所有慢中子堆中最高的；因为慢化剂是液体，紧急情况下只要排空慢化剂，就回停止核反应，安全性也很高；钴60（一种重要医疗资源，用于化疗）也主要由重水堆生产；最重要的一点是：核弹所用的钚239通常是由重水堆生产，其他反应堆生产的钚会含有钚240，用于反应堆没问题，但不能用于核弹。

重水堆主要使用国家为加拿大，我国的秦山3期也是重水堆，汶川大地震时时受影响的那个堆，就是重水堆。

然后就是世界的主流，压水堆。

压水堆是将冷却剂与慢化剂合二为一，用普通水来完成，因为省去了慢化剂的空间，所以最为紧凑。

作者：吴铁民核电站的类型，也就是核反应堆(原子反应堆)的类型。

核反应堆是能维持可控自持链式核裂变反应装置。

1、核反应堆有多种用途核反应堆按其用途不同，分为动力堆、生产堆、研究堆和其他用途的堆。

每个反应堆同时具有多种用途，但设计时往往要偏重于某一方面的功能：核电反应堆侧重于提供热能；生产堆偏重于制造放射性同位素；增殖堆偏重于生产核燃料，等等。

2、核电站可划分为四代第一大类的核电反应堆，也是第一代核电站，主要是20世50-70年代美国、前苏联、法国、英国建造的首批原型堆，其反应堆叫做热中子裂变反应堆，即热中子堆，简称“慢堆”。

第二类(第二代)是20世纪70年代至2000年投入使用的商业反应堆，目前多正在运行，主要有美国、欧洲、日本的压水堆（PWR）和沸水堆（BWR）；俄罗斯设计的轻水堆（VVER）；东欧的压力管式沸水堆（RBMK），以及加拿大和印度的坎杜重水堆；这些其反应堆多为快中子增殖反应堆，简称“快堆”。

第三类(第三代)反应堆派生于目前正在运行的反应堆，基于相同的原理，汲取了反应堆几十年来的运行经验，安全性更高，实际上，日本已建造了2台机组，根据发展走势，2010-2015年期间第三代反应堆将替代目前正在运行的第二代反应堆。

第四代反应堆尚上于研发阶级，是未来的系统，将会有重大的革新和发展，目前已有多种规划，预计将在2030年达到技术成熟，2035-2040年开始建造首批机组。

第一、二代核反应堆都是重原子核——235 U或239Pu，裂变成两个或两个以上中等重量的原子核时释放出核能；第三代反应堆是在第二代基础上更强调安全性的反应堆，第四代核反应堆目前尚处于研究中，至于核聚变反应堆将是未来发展的方向，它原理是两个轻原子核——氘核和氚核，聚合形成一个较重的原子核——氦核，释放出核能。

第一、二、三代核电站都已经工业化；第四代核电站预计要经过相当长的时间，才能实现商业发电。

3、热中子反应堆，简称热堆热堆所用的核燃料是235U。

带你了解核电站的四种主流堆型目前全世界大约有440座核电机组在运行，其中占绝大多数(约92%)的是轻水堆，其余为重水堆以及先进气冷堆等。

轻水堆主要是压水堆和沸水堆两种类型，其中大约75%为压水堆，我国投入运行并将建造的绝大多数核电站都是压水堆型的。

核反应燃料主要是铀，每一千个铀原子当中只有七个是铀235，其余大部分是铀238。

普遍使用的压水堆主要以铀235为燃料，热中子轰击铀235，会使其裂变成2～3个快中子和两个较轻的原子核，然后快中子经慢化剂减速为热中子后继续轰击铀235，使得裂变反应能够持续进行。

第一个当然是介绍沸水堆啦。

日本福岛爆炸的堆型就是这种。

沸水堆核电站原则性流程图主要原理：主循环水泵将一回路的水直接注入核反应堆中。

由于铀235裂变时灰释放出大量的热量来。

水受热变成水蒸气。

经过汽水分离器的分离变成饱和蒸汽进入到汽轮机高压缸中。

再进入低压缸中。

由于热力学性质的变化使汽轮机叶片转动。

从而推动发电机转子转动。

于是就有了电能。

第二个就是介绍重水堆。

重水堆核电站原则性流程图1.慢化剂和冷却剂都是重水。

2.反应堆的本体是一个水平放置的圆筒形容器，在容器内贯穿了许多根水平管道---燃料管道。

冷却剂通过燃料管道将热量带出来，进过蒸汽发生器。

使得二回路的水被被加热成水蒸气。

从而推动汽轮机的运转。

快堆，是“快中子反应堆”的简称，是世界上第四代先进核能系统的首选堆型。

快堆核电站原则性流程图快堆是以钚239为燃料，钚239裂变又可将占铀大部分的铀238变成钚239，使铀的利用率提高到60%～70%，使核燃料快速增殖，所以这种反应堆又称快速增殖堆。

快堆中常用的核燃料是钚—239，而钚—239发生裂变时放出来的快中子会被装在反应区周围的铀－238吸收，又变成钚—239。

也就是说在堆中一边消耗钚—239，又一边使铀－238转变成新的钚—239，而是新生的钚—239比消耗掉的还多，从而使堆中核燃料变多。

反应开始循环持续下去。
