中国核电反应堆堆型剖析

我国主要核反应堆压力容器介绍及结构差异摘要：自改革开放以来，我国核电事业蓬勃发展，在迈入新世纪的十余年里，我国建设了大量的核电站，目前在役和在建的核电站主要为二代半和三代压水堆核电技术，本文在对压水堆反应堆压力容器进行介绍基础上，对比了不同堆型的反应堆压力容器的结构差异，为后续反应堆压力容器的制造积累了经验。

关键词：核电，反应堆压力容器，华龙一号1、概述随着人类社会的科技进步与发展，人类对能源的需求日益增大。

在人类使用的诸多能源中，电能作为能效利用率高，使用方便的二次能源，得到了广泛的应用。

目前，能够转化为电能的主要一次能源包括：煤炭，石油天然气、水力以及核能；此外，风能、太阳能、潮汐能和地热能等新能源也在逐渐的开发应用之中。

受到现阶段科技水平，制造成本以及地域资源等因素的限制和影响，新能源的应用还有很长的路需要走；而煤炭、石油天然气作为非可再生能源，随着人类的开发应用，会逐渐枯竭；水力能源又极大的受限于地域，发展空间有限。

而核能，作为一种清洁能源，相对于其它能源有十分明显的优势，目前我国已经探明的铀和钍的含量，可持续使用至少1000年，随着核聚变技术的逐步发展与成熟，核能将变为一种取之不尽，用之不竭的可再生能源，成为在未来照亮人类发展之路的普罗米修斯之火。

自上世纪80年代起，我国开始大力发展核电事业，经过30多年的持续发展，我国的核电事业已经由引进消化西方的核电技术转变为研发具有自主知识产权的核电技术。

目前，我国在役和在建的核电站主要为二代半和三代压水堆核电技术，具体堆型包括：CPR1000、CAP1000、CAP1400和华龙一号。

此外对于第四代核电技术，如快中子反应堆、高温气冷堆、熔盐堆和超临界水冷堆等的多种新型堆型，其相应的试验堆也都在开发和试制。

在新时代，我国的核电事业正向着百花齐放的总体布局飞速发展。

本文对压水堆的反应堆压力容器进行介绍，并通过对比CPR1000、CAP1000、CAP1400和华龙一号四种核反应堆压力容器结构差异，为后续三代、四代核反应堆压力容器的制造积累经验。

秦山三期CANDU核电厂堆芯结构摘要：详细描述了秦山三期CANDU核电厂的堆芯结构,堆内构件的组成及其功能。

这些堆内构件包括排管容器、堆腔室、燃料通道组件和反应性控制组件。

关键词：坎杜堆，排管容器，堆腔室，燃料通道组件，反应性控制组件1堆芯结构概述CANDU26反应堆堆芯的总体布置如图1所示。

反应堆堆芯组件包括:一个水平安置的不锈钢排管容器,排管容器内贯穿排列着380个排管,反应性控制机构在排管之间垂直或水平方向穿过排管容器。

整个反应堆组件安装在混凝土的排管容器室即堆腔室,并且由堆腔室两头的端屏蔽墙支撑。

图1 CANDU26反应堆堆芯总体布置图1———排管容器;2———排管容器外壳;3———排管容器管;4———嵌入环;5———换料机栅格板;6———端屏蔽延伸管;7———端屏蔽冷却管;8———进出口过滤器;9———钢球屏蔽;10———端部件;11———进水管;12———慢化剂出口;13———慢化剂入口;14———通量探测器和毒物注入;15———电离室;16———抗震阻尼器;17———堆室壁;18———通到顶部水箱的慢化剂膨胀管;19———薄防护屏蔽板;20———泄压管;21———爆破膜;22———反应性控制棒管嘴;23———观察口;24———停堆棒;25———调节棒;26———控制吸收棒;27———区域控制棒;28———垂直通量探测器;29———排管容器管板2排管容器和堆腔室图2是排管容器结构简图,排管容器的两头由端屏蔽墙封闭和支撑。

每个端屏蔽包括内管板和外管板,380根排管及内含的燃料通道贯穿通过,排管以中心间距为28.6cm的正方形栅格排列,管板同周边的壳体联结。

两头的端屏蔽墙一起为排管容器和燃料通道提供支撑,每个端屏蔽的内外管板之间填充有钢球和轻水,为工作人员提供屏蔽。

端屏蔽冷却是堆腔室冷却系统的一部分。

排管容器内充满低温低压的重水慢化剂,重水慢化剂从两边对应且呈扇形分布于壳体侧边的管嘴进入排管容器,从排管容器底部的两个出口排出。

反应堆结构反应堆结构及几种典型反应堆系统反应堆是核电站中的热源，其内部装有可以进行可控链式核反应的核燃料，源源不断地释放出能量。

核反应产生的热能通过载热剂传给汽轮机作功，汽轮机带动发电机，产生的电能被输送到电网。

反应堆由堆芯、压力容器、上部堆内构件和下部堆内构件等几部分组成。

反应堆安置在反应堆厂房（也称为安全壳）的正中，它的六条进出口接管管嘴支撑在作为一次屏蔽的混凝土坑（即堆坑）内，而堆坑位于一个大约10米深的反应堆换料水池的底部。

如下图它可分为反应堆堆芯、堆内构件、反应堆压力容器和顶盖控制棒驱动机构四部分。

下面主要介绍反应堆堆心和压力容器。

1、反应堆堆芯：核反应堆的堆芯位于压力容器中心，由157个几何形状及机械结构完全相同的燃料组件构成，核反应区高3.65m，等效直径3.04m 。

燃料核裂变释放出来的核能立即转变成热能，并由冷却剂导出。

1.1、燃料组件：燃料组件骨架由8个定位格架、24根控制棒导向管、一根中子通量测量管和上、下管座焊接而成。

其功用是确保组件的刚性，承受整个组件的重量和控制棒快速下插的冲击力，并准确引导控制棒束的升降，保证组件在堆内可靠工作和装卸料时的运输安全。

如下图定位格架由锆－4合金条带制成，这些条带装配成17×17的正方形栅格。

在格架栅元中，燃料棒由其中两边的弹簧夹顶在另两边的两个刚性凸台上，其共同作用使燃料棒保持中心位置。

弹簧夹由因科镍718薄片弯成开口环制成，然后将夹子跨在条带上夹紧定位，并在上下相接面上点焊。

这样形成的两个相背的弹簧分别顶住相邻栅元的两根燃料棒，自然抵消了作用在条带上的力。

每个燃料组件带有24个控制棒导向管，由锆－4合金制成，它们为控制棒的插入和提出导向。

其下部在第一和第二格架之间直径缩小，形成缓冲段，以便当控制棒紧急下落接近底部时起缓冲作用。

在缓冲段上部有流水孔，正常运行时冷却水流入管内，在控制棒下插时水能部分从管内排出。

缓冲段下部的管径扩至正常，使底层格架可以按上层格架的相同方式与导向管相连接。

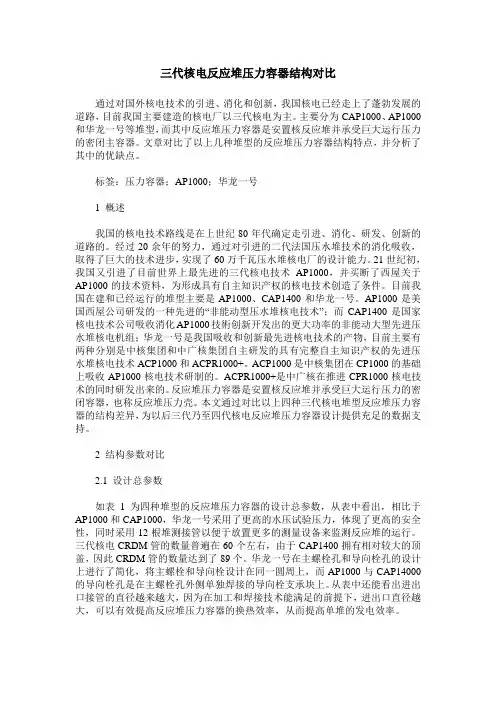

三代核电反应堆压力容器结构对比通过对国外核电技术的引进、消化和创新，我国核电已经走上了蓬勃发展的道路，目前我国主要建造的核电厂以三代核电为主。

主要分为CAP1000、AP1000和华龙一号等堆型，而其中反应堆压力容器是安置核反应堆并承受巨大运行压力的密闭主容器。

文章对比了以上几种堆型的反应堆压力容器结构特点，并分析了其中的优缺点。

标签：压力容器；AP1000；华龙一号1 概述我国的核电技术路线是在上世纪80年代确定走引进、消化、研发、创新的道路的。

经过20余年的努力，通过对引进的二代法国压水堆技术的消化吸收，取得了巨大的技术进步，实现了60万千瓦压水堆核电厂的设计能力。

21世纪初，我国又引进了目前世界上最先进的三代核电技术AP1000，并买断了西屋关于AP1000的技术资料，为形成具有自主知识产权的核电技术创造了条件。

目前我国在建和已经运行的堆型主要是AP1000、CAP1400和华龙一号。

AP1000是美国西屋公司研发的一种先进的“非能动型压水堆核电技术”；而CAP1400是国家核电技术公司吸收消化AP1000技術创新开发出的更大功率的非能动大型先进压水堆核电机组；华龙一号是我国吸收和创新最先进核电技术的产物，目前主要有两种分别是中核集团和中广核集团自主研发的具有完整自主知识产权的先进压水堆核电技术ACP1000和ACPR1000+。

ACP1000是中核集团在CP1000的基础上吸收AP1000核电技术研制的。

ACPR1000+是中广核在推进CPR1000核电技术的同时研发出来的。

反应堆压力容器是安置核反应堆并承受巨大运行压力的密闭容器，也称反应堆压力壳。

本文通过对比以上四种三代核电堆型反应堆压力容器的结构差异，为以后三代乃至四代核电反应堆压力容器设计提供充足的数据支持。

2 结构参数对比2.1 设计总参数如表1为四种堆型的反应堆压力容器的设计总参数，从表中看出，相比于AP1000和CAP1000，华龙一号采用了更高的水压试验压力，体现了更高的安全性，同时采用12根堆测接管以便于放置更多的测量设备来监测反应堆的运行。

中国实验快堆工程——核燃料越烧越多，核废料越烧越少工程总投资：13.88亿元工程期限：1995年——2010年北京房山区中国原子能科学研究院内建设的中国第一座钠冷池式快中子增殖反应堆。

长久以来，核电一直被认为是人类在和平利用核能方面的伟大创举，目前全世界已有核电站400多座，占全世界发电总量的17％。

核电凭借其安全、高效、清洁的诸多特性，开始为越来越多的国家重视。

美国和欧洲许多国家经历了20世纪80年代初到90年代末的反核浪潮之后，又开始大力发展核电，可以预见在未来的20年内，世界范围内将掀起新一轮发展核电的热潮。

亚洲则以中国庞大的核电建设计划震撼世界，按照规划中国将在2020年前新建58座百万千瓦核电机组，这相当于目前日本核电机组的总数。

但是大规模的核电建设计划，对于日益枯竭的铀矿资源而言，是个矛盾日深的关系。

其关键症结在于目前国际上使用的压水堆核电站存在核燃料利用率低的问题，铀矿资源中只有占蕴藏量0.66%的铀－235能够在提纯处理后作为核电站燃料，而其余占天然铀99.2％以上的铀—238则只能做核废料处理。

预计到2030年，世界上易开采的低成本铀资源的80%都将被消耗掉。

而那时，正是我国核电事业大发展时期，核电站可能出现无米下锅的尴尬局面。

而快中子增殖反应堆则完全能够解决这一问题，它可以将带有放射性的铀—238从核废料变成核燃料，使铀矿资源利用率从1%提高到70%以上。

一举解决铀矿资源枯竭，核材料利用率低，和核废料难以处理等三大棘手问题。

因此开发快中子增殖反应堆，对于充分利用我国铀资源、持续稳定地发展核电、解决后续能源供应等问题具有重大的战略意义。

中国实验快堆工程中国实验快堆工程(CEFR)属于“863计划”国家重点实验性核反应堆工程，是我国第一座钠冷池式快中子反应堆。

工程选址位于北京房山区中国原子能科学研究院内，这一实验快堆由科技部、国防科工委及核工业集团公司出资兴建，总投资达13.88亿元人民币，中国原子能科学研究院负责建设管理和建成后的运行。

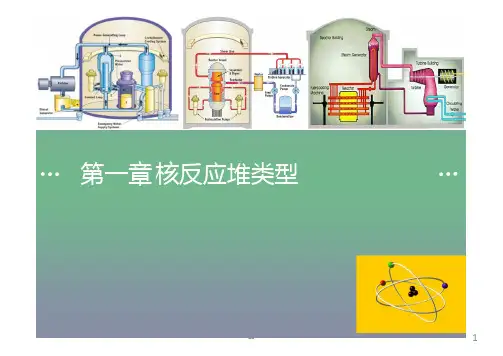

目前，在以发电为目的的核能动力领域，世界上应用比较普遍或具有良好发展前景的，主要有压水堆(PWR)、沸水堆(BWR)、重水堆(PHWR)、高温气冷堆(HTGR)和快中子堆(LMFBR)五种堆型。

一、压水堆压水堆(PWR)最初是美国为核潜艇设计的一种热中子堆堆型。

四十多年来，这种堆型得到了很大的发展，经过一系列的重大改进，.己经成为技术上最成熟的一种堆型。

压水堆核电站采用以稍加浓铀作核然料，燃料芯块中铀-235的富集度约3%。

核燃料是高温烧结的圆柱形二氧化铀陶瓷燃料芯块。

柱状燃料芯块被封装在细长的铬合金包壳管中构成燃料元件，这些燃料元件以矩形点阵排列为燃料组件，组件横断面边长约20cm，长约3m。

几百个组件拼装成压水堆的堆芯。

堆芯宏观上为圆柱形。

压水堆的冷却剂是轻水。

轻水不仅价格便宜，而且具有优良的热传输性能。

所以在压水堆中，轻水不仅作为中子的慢化剂.同时也用作冷却剂。

轻水有一个明显的缺点，就是沸点低。

要使热力系统有较高的热能转换效率，根据热力学原理.核反应堆应有高的堆芯出口温度参数:要获得高的温度参数，就必须增加冷却剂的系统压力使其处于液相状态。

所以压水堆是一种使冷却剂处于高压状态的轻水堆。

压水堆冷却剂入口水温一般在290℃左右，出口水温330℃左右，堆内压力15.5MPa大亚湾核电站就是一座压水堆核电站。

高温水从压力容器上部离开反应堆堆芯以后，进入蒸汽发生器，如图1-7所示。

压水堆堆芯和蒸汽发生器总体上像一台大锅炉，核反应堆堆芯内的燃料元件相当于加热炉，而蒸汽发生器相当于生产蒸汽的锅，通过冷却剂回路将锅与炉连接在一起。

冷却剂从蒸汽发生器的管内流过后，经过冷却剂回路循环泵又回到反应堆堆芯。

包括压力容器、蒸汽发生器、主泵、稳压器及有关阀门的整个系统，是冷却剂回路的压力边界。

它们都被安置在安全壳内，称之为核岛。

蒸汽发生器内有很多传热管，冷却剂回路和二回路通过蒸汽发生器传递热量。

传热管外为二回路的水，冷却剂回路的水流过蒸汽发生器传热管内时，将携带的热量传输给二回路内流动的水，从而使二回路的水变成280℃左右的、6-7MPa的高温蒸汽。

中国原子反应堆中国原子反应堆中国原子反应堆建立原子反应堆，是利用核能的必要准备。

这对发达国家来说，并不十分困难。

而在旧中国，连铁钉都得进口，被称为“洋钉”。

新中国就在这样薄弱的工业基础上，以突飞猛进的速度，于1958年建成了第一座重水反应堆。

到1980年12月，又建成了高通量原子反应堆，标志着中国核科学技术达到了世界先进水平。

这座高通量原子反应堆，每秒钟在1个平方厘米的面积上可以穿过600万亿个中子。

正因为这个数量大得难以想象，所以称它为高通量反应堆。

这种高通量热中子具有强辐照能力。

反应堆配备有完整的工艺实验研究手段和工程试验研究的设施，利用这些实验研究手段和设施可以检验反应堆结构材料的性能、新型燃料元件的特点，并能生产同位素及超铀元素，进行多种原子核物理实验，完全可以和国外同类堆型媲美。

核能的出现，是能源工业发展史上的一个新的突破，它有利于节约非再生性能源。

例如：1千克铀235全部裂变所产生的能量相当于2400吨标准煤完全燃烧时所放出的能量。

经过30多年的努力，我国已掌握了从核原料--铀矿石开采、冶炼，同位素分离到反应堆元件设计、制造到核废料处理、贮存等一整套复杂技术，成为世界上掌握核反应堆技术的少数国家之一。

我国反应堆型号至少五种以上。

（1）压水堆：是目前应用数量最多的核电站型号，目前我国大部分核电站均是压水堆。

如秦山核电站、大亚湾核电站、福清核电站等等。

目前改技术已经迭代到第三代，如浙江三门和山东海洋采用美国三代ap1000压水堆技术。

台山核电站采用epr法国三代压水堆技术。

（2）沸水堆：与压水堆最大不同是水在反应堆中直接沸腾产生蒸汽来推动汽轮机发电。

我国在江苏田湾核电站引进了俄罗斯的沸水堆技术VVER1000。

（3）重水堆：只有秦山三期的两台CANDU型号。

该型号使用重水作为反应堆冷却行剂和慢化剂，可以直接使用天然铀作为燃料。

（4）高温气冷堆：由清华大学研发的第四代先进核电技术，反应堆采用气体进行冷却。
