光纤光栅感温火灾探测系统使用说明书北京奥普智信光科技术有限公司目录1概述 02光纤光栅感温火灾探测系统主要技术指标 02.1光纤光栅感温火灾探测器 02.2光纤光栅感温火灾信号处理器 03光纤光栅感温火灾探测系统主要功能 (1)4光纤光栅感温火灾探测系统基本组成 (1)4.1光纤光栅感温火灾探测器 (2)4.2光缆 (2)4.3光纤接续盒 (2)4.4AP658-02B-40-4815II型光纤光栅感温火灾信号处理器 (2)1）光纤光栅解调器前面板 (3)2）光纤光栅解调器后面板 (5)5可视化监控软件 (7)6 系统安装 (8)6.1连接关系 (8)6.2系统安装 (8)6.3系统参数设置 (10)7操作使用 (10)7.1启动运行 (10)7.2系统故障状态 (10)7.3系统预警状态 (10)7.4系统火灾状态 (10)7.5系统正常状态 (11)7.6消除报警声音 (11)8 维护与保养 (11)8.1操作注意事项 (11)8.2日常维护与保养 (11)9 常见故障及排除方法 (11)1概述光纤光栅感温火灾报警探测系统是一种新型的温度探测报警系统。
系统采用最新生产工艺，长期稳定性好，使用寿命长；光纤光栅感温火灾探测信号处理器采用国际最先进地数字化解调技术，具有大容量实时在线信号采集处理和自检功能；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现油库的生产和安全的双重监控功能。
从光纤光栅感温探测器到监控中心光纤光栅感温火灾信号处理器传输全部采用光信号，实现无电检测，本质安全防爆，适合于石油、化工、电力等场所使用2光纤光栅感温火灾探测系统主要技术指标2.1 光纤光栅感温火灾探测器1）测温范围：－30℃～120℃2）测量精度：±2℃3）温度分辨率：0.1℃4）响应时间： < 2S5）光信号最大传输距离：≤10km6）相对湿度：≤90％2.2 光纤光栅感温火灾信号处理器1）电源供电方式： 220V AC 50Hz2）报警温度设定范围：65℃～105℃3）每通道最大传感器点数：20个/通道4）信号处理器每一通道响应时间：<0.38s5）测量光缆通道数：1~64通道6）环境温度：-5～50℃7）相对湿度：≤90%3光纤光栅感温火灾探测系统主要功能1）具有自检功能，可实时监测运行状况，并对故障点进行报警2）定温报警温度设置：65℃～105℃，参数可现场设置3）报警级别设定：预警、火警2级报警4）报警设备上具有人工复位按钮，出现报警后必须人工复位后才能取消报警信号。
火灾探测器安装标准火灾探测器是预防火灾和救援工作中的重要设备，正确的安装是确保其功能有效的关键。
下面将介绍火灾探测器的安装标准。
1.安装位置选择火灾探测器的安装位置需要经过仔细考虑。
一般来说，应选择位于可能发生火灾的危险区域附近的位置，如厨房、工厂车间、储存区等。
此外，还需要考虑容易起火的易燃物附近的位置。
2.安装高度火灾探测器应按照标准安装高度进行安装。
一般情况下，天花板到火灾探测器底部的距离应在2.5米到4米之间。
需要注意的是，如果安装位置处于斜面，应根据斜面倾斜程度进行调整。
3.安装方式火灾探测器可以通过吊顶安装或直接固定安装两种方式进行。
吊顶安装是将火灾探测器隐藏在天花板中，外部仅露出探测器底座。
直接固定安装是将火灾探测器直接安装在墙壁或天花板上。
根据实际需求选择适合的安装方式。
4.安装数量火灾探测器的安装数量需要根据建筑物的大小和结构来确定。
一般来说，大型建筑物需要安装更多的火灾探测器，以确保火灾发生时能够及时报警。
根据建筑物的特点和危险程度，确定合适的安装数量。
5.安装方式火灾探测器的安装方式有有线连接和无线连接两种方式。
有线连接需要布线，连线工作较为复杂，但可靠性较高；无线连接不需要布线，但对信号的稳定性要求较高。
根据实际需求和建筑物的特点选择适合的安装方式。
6.安装固定火灾探测器的安装固定需要使用专用的安装支架和固定螺丝。
在安装时，应确保火灾探测器牢固地固定在安装位置上，不易松动和摇晃。
安装时还需注意不要损坏火灾探测器的结构和传感器。
7.安装检测区域火灾探测器的检测区域需要合理确定。
一般来说，每个火灾探测器的检测范围应在10-15平方米之间，避免过大或过小。
通过实际测试和调整，确保探测器能够覆盖到可能发生火灾的区域。
8.安装标识火灾探测器应在其附近设置明显的标识，指示其存在和作用。
标识应采用防火材质制作，以防止标识本身成为火灾源。
9.定期维护安装火灾探测器后，定期维护和检查非常重要。

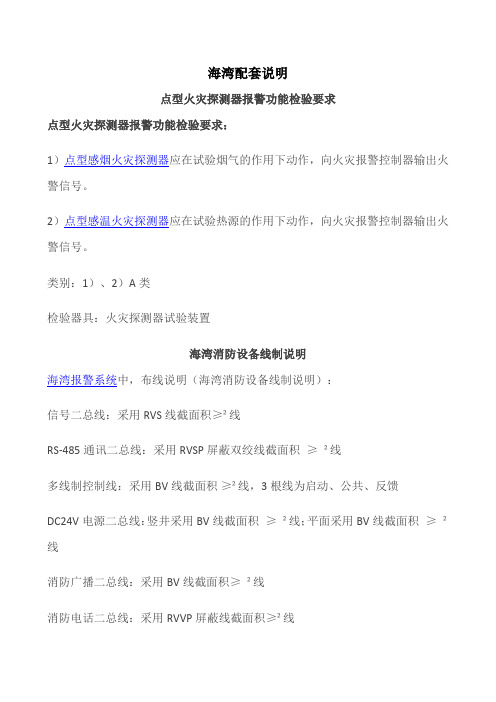

海湾配套说明点型火灾探测器报警功能检验要求点型火灾探测器报警功能检验要求：1）点型感烟火灾探测器应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。
2）点型感温火灾探测器应在试验热源的作用下动作，向火灾报警控制器输出火警信号。
类别：1）、2）A类检验器具：火灾探测器试验装置海湾消防设备线制说明海湾报警系统中，布线说明（海湾消防设备线制说明）：信号二总线：采用RVS线截面积≥²线RS-485通讯二总线：采用RVSP屏蔽双绞线截面积≥²线多线制控制线：采用BV线截面积≥²线，3根线为启动、公共、反馈DC24V电源二总线：竖井采用BV线截面积≥²线；平面采用BV线截面积≥²线消防广播二总线：采用BV线截面积≥²线消防电话二总线：采用RVVP屏蔽线截面积≥²线海湾手动报警按钮防雨罩和立柱使用说明海湾常用防爆场合的手动报警按钮型号有J-SAF-GST9211（Ex）和J-SAM-GST9116。
海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。
1、J-SAF-GST9211（Ex）手动报警按钮室外立柱安装配套产品：LZ10001型防雨罩与LZ1000型立柱；壁挂安装时配套产品：LZ10002型防雨罩。
LZ10001型防雨罩与LZ1000型立柱配套安装示意图如图所示LZ10002型防雨罩采用壁挂式安装，防护等级IP65，其外型尺寸及安装示意图如图所示2、J-SAM-GST9116手动报警按钮室外立柱安装配套产品：LZ10011型防雨罩与LZ1001型立柱；壁挂安装时配套产品：LZ10011型防雨罩。
LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图所示壁挂安装方式示意图如图所示海湾电话插孔8312接线末端接Ω终端电阻海湾GST-LD-8312消防电话插孔端子XT1电话线输入端，端子XT2电话线输出端，接下一个电话插孔，最末端电话插孔XT2接线端子接Ω终端电阻。
JTY-HM-GST102线型光束感烟火灾探测器一、设备编码、设置光路长度打开探测器的上盖，取掉探测器24V电源线和信号总线，将编码器I2C接口线（灰色线）与探测器连接器座XT3相连，打开电子编码器电源依次按：清除→2、5、9→“功能”键，进入电子编码器I2C编程模式（I2C编程模式可进行编码、读码、灵敏度写入、设备类型写入/光路长度，进入I2C编程模式后只要编码器不关机一直保持，关机后恢复到普通设备编码模式。
）1、编码：按“清除”键，输入设备号码，按“编码”键。
2、读码：按“清除”键，按“读码”键，显示设备号码。
3、光路长度设置：按“清除”键，输入4、5、6，再按“清除”键，按4，输入54，按“编码”键，显示P。
4、灵敏级别写入：按“清除”键，输入4、5、6，再按“清除”键，按3，输入3，按“编码”键，显示P。
设为1时为一级灵敏度（最灵敏）；设为2时为二级灵敏度；设为3时为三级灵敏度。
光路长度对应表：二、调试1.将探测器上盖的保护膜小心揭下，取下探测器的上盖，接通探测器24V电源和信号总线，将调试手柄的调试区靠近探测器接口板上的舌簧管（探测器左下方），此时探测器上的指示灯可能会指示出如下两种现象之一：（1）绿色指示灯常亮；（2）绿色指示灯闪亮或不亮；出现上述现象后将调试手柄移开。
（1-1）若绿色指示灯常亮，说明探测器接收到的光已经比较强，可直接进入下面的调试步骤。
（1-2）若绿色指示灯闪亮或不亮，表示接收到的光比较弱，需调节探测器上的调节轮（探测器上下移动）、旋转架（探测器左右移动）对正光路，直到探测器的绿色指示灯常亮，此时应停止调节动作，进入下面的调试步骤；2．盖上探测器上盖，观察探测器的绿色指示灯，如果绿色指示灯不常亮，需重复1-2的步骤直到绿色指示灯常亮；3．盖上探测器上盖，如果绿色指示灯常亮，可直接用下面步骤进行调试：用调试手柄的调试区靠近探测器上盖上的调试区○M，待黄色指示灯常亮时，迅速将其移开，此时光路上不能有任何遮挡物，等待黄色和绿色指示灯熄灭后，红色指示灯周期性闪亮，说明探测器已进入正常监视状态，拧紧上盖的两个螺钉，调试完成。

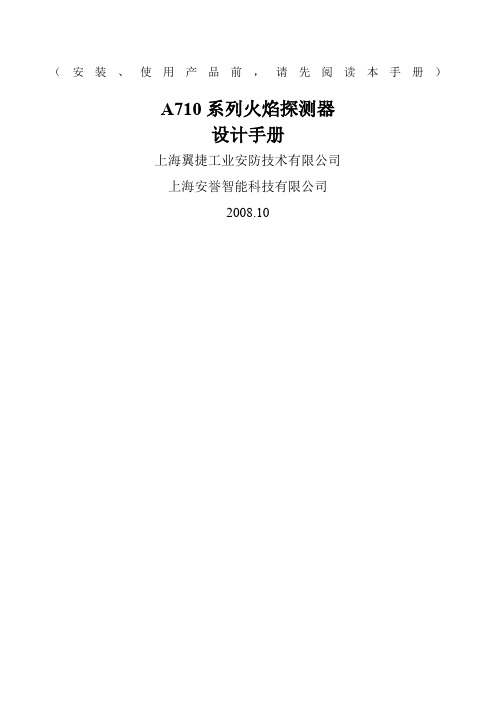

（安装、使用产品前，请先阅读本手册）A710系列火焰探测器设计手册上海翼捷工业安防技术有限公司上海安誉智能科技有限公司2008.10一、工作原理1.火焰特征1.1火焰辐射特征火焰燃烧过程释放出紫外线、可见光、红外线，其中红外部分可分为近红外、中红外、远红外三部分。
阳光、电灯、发热物体等均有热辐射，其辐射光谱随物体不同而不同，辐射光谱可能包括紫外线、红外线、可见光等1.2光谱如上图所示，自然界中按不同范围的波长分为紫外部分和红外部分，燃烧物体对应其不同波长的光谱，发出不同程度的辐射。
1.3火焰闪烁特征火焰的闪烁频率为0.5Hz – 20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征2.探测器工作原理2.1紫外火焰探测器2.1.1基本原理通过检测火焰辐射出的紫外线来识别火灾2.1.2紫外光谱0.18um-0.4um（180nm-400nm）太阳光中小于300nm的紫外线基本被大气层全部吸收，到达地球表面的紫外线都大于300nm 2.1.3紫外探测的优缺点优点：反应速度快缺点：易受干扰2.1.4紫外火焰探测原理选用180nm-260nm的紫外传感器，对日光中的紫外线不敏感2.2双波段红外火焰探测器2.2.1基本原理通过检测火焰辐射出的红外线来识别火灾2.2.2红外光谱红外线按照波长分为近红外、中红外、远红外空气中的气体（如CO、CO2等）对特定波长的红外线具有强烈的吸收作用2.2.3双波段红外火焰探测原理选用两个波长的热释电红外传感器，来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量。
两个不同波长的传感器向结合，有效区分发热体而非火焰释放的红外线，避免误报警。
2.3三波段红外火焰探测器2.3.1基本原理通过检测火焰辐射出的红外线来识别火灾。
2.3.2红外光谱红外线按照波长分为近红外、中红外、远红外。
【2019微课堂168】线型红外光束感烟火灾探测器的安装要求在正确的道路上不断坚持，才能更快地走到远方！2019，为一次过三科，一起奋斗！接下来，让我们进入2019年微课堂第168课！168线型红外光束感烟火灾探测器的安装要求学习需循序渐进知识要日积月累强哥微课堂每天得一分助你高效学习轻松应考0910微课堂第167课每日一练▲向上滑动阅览▼第一题：【习题】线型红外光束感烟火灾探测器的安装，当探测区域的高度为15m时，光束轴线至顶棚的垂直距离宜为（）m，探测器光束轴线至侧墙水平距离不应大于（）m，且不应小于0.5m。
A 0.3～1.0 7B 0.1～0.5 20C 0.3～1.0 14D 0.1～0.3 7【答案】A【解析】根据《火灾自动报警系统施工及验收规范》（GB50166）3.4.2 线型红外光束感烟火灾探测器的安装，应符合下列要求：1 当探测区域的高度不大于20m时，光束轴线至顶棚的垂直距离宜为0.3～1.0m；当探测区域的高度大于20m时，光束轴线距探测区域的地（楼）面高度不宜超过20m。
3 相邻两组探测器光束轴线的水平距离不应大于14m。
探测器光束轴线至侧墙水平距离不应大于7m，且不应小于0.5m。
本题答案为A选项。
▲向上滑动阅览▼第二题：【习题】线型红外光束感烟火灾探测器在安装时，发射器和接收器之间的探测区域长度不宜超过（）m。
A 60B 100C 150D 200【答案】B【解析】根据《火灾自动报警系统施工及验收规范》（GB50166）3.4.2-2 线型红外光束感烟火灾探测器的安装，发射器和接收器之间的探测区域长度不宜超过100m。
END。
JTY-HM-GST102线型光束感烟火灾探测器安装使用说明书
JTY-HM-GST102
线型光束感烟火灾探测器安装使用说明书
(Ver.4.01, 2007.02)
海湾安全技术有限公司
JTY-HM-GST102线型光束感烟火灾探测器安装使用说明书
海湾安全技术有限公司 目录
一、概述 (1)
二、特点 (3)
三、技术特性 (5)
四、结构特征与工作原理 (9)
五、安装与布线 (15)
1.安装探测器的外界条件 (15)
2.安装高度及位置说明 (17)
3.安装 (22)
4.布线 (29)
六、调试 (31)
七、注意事项 (36)
八、使用及操作 (37)
1.信息的读取 (38)
2.地址码的写入 (39)
3.灵敏度级别的写入 (40)
4.设备类型的写入 (41)
5.探测器的其它功能说明 (42)
JTY-HM-GST102线型光束感烟火灾探测器安装使用说明书
九、常见故障及维修 (44)
十、维护保养 (45)
十一、备附件 (47)
附录一警告 (50)
附录二质量保证 (53)
海湾安全技术有限公司。
JTY-HM-GST102线型光束感烟火灾探测器安装使用说明书(Ver.4.01, 2007.02)海湾安全技术有限公司目录一、概述 (1)二、特点 (1)三、技术特性 (2)四、结构特征与工作原理 (3)五、安装与布线 (6)1.安装探测器的外界条件 (6)2.安装高度及位置说明 (7)3.安装 (9)4.布线 (13)六、调试 (14)七、注意事项 (15)八、使用及操作 (15)1.信息的读取 (16)2.地址码的写入 (16)3.灵敏度级别的写入 (16)4.设备类型的写入 (17)5.探测器的其它功能说明 (17)九、常见故障及维修 (18)十、维护保养 (19)十一、备附件 (19)附录一警告 (21)附录二质量保证 (22)一、概述JTY-HM-GST102线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器。
探测器可直接与我公司生产的火灾报警控制器连接，通过总线完成二者间状态信息的传递。
探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。
探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试、火警的判断和故障的判断。
探测器全面兼容数字化总线技术，具有信息上传速度快，信息内容丰富的优点。
该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求，探测器的灵敏度可通过电子编码器进行现场设置，拓宽了本产品的应用场所。
探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。
该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所，还可用于有轻微烟尘的空间。
二、特点1.工作电压范围宽、保护面积大；2.探测器将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；3.内置微处理器，智能化火警、故障判断；4.具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；5.具有自诊断功能，可以监测探测器的内部故障；6.具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；7.探测器兼容技术先进的数字化总线协议，操控性能强；8.电子编码，地址码可现场设定；9.可现场设置三个级别的灵敏度；10.探测光路设计巧妙，抗干扰性能强；11.采用SMT工艺；12.外形美观大方，已获国家专利，专利号为ZL 033580537。
目录一、产品概述 (1)二、特点 (1)三、工程设计 (1)四、技术参数 (3)五、安装、调试 (5)1.探测器外观示意图 (5)2.安装 (5)3.连线 (6)4.调试 (6)5.检测 (7)六、一般性故障的查询表 (7)七、日常维护 (8)八、售后服务 (8)编制审核批准一、产品概述JTY-HF-YJLH103型线型光束感烟火灾探测器(以下简称探测器)由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。
单片计算机通过在探测器内置CPU的固化运算程序，使探测器具备了较强的分析判断能力，可自动完成对外界环境变化补偿并判断火警/故障状态，通过声光和输出信号等手段给出状态指示。
特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。
当烟雾进入探测区内时，由于光束被遮挡使收到的红外光的强度降低。
当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器报火警，启动蜂鸣器、点亮红色指示灯。
本设备功能执行GB14003-2005国家标准中相关条款。
二、特点探测器内所有器件、导线均采用直焊方式连接，无任何接插件，防止温/湿度变化带来的影响，保证探测器在高空长期可靠运行；密闭外壳，具有防尘防水性；可大角度安装，更好的适用于在不平行、弧形、斜型等墙面，拱顶、斜顶等建筑；轴向单一预压紧调试螺母，调试方便且紧固时不会改变已调好角度； 根据现场调试情况自动修正灵敏度，保证探测器的一致性；接收器设有红、黄指示灯及音响指示，工程调试简便可靠；具有光照自动监测补偿功能，有较强的抗日光干扰能力；具有积尘自动监测补偿功能；多种输出接口，与各厂家报警输入模块配套方便；三、工程设计根据《新编消防设计规范汇编（一）》、《火灾自动报警系统设计规范》GB50116－98中的规定：第7.3.1条：线型火灾探测器的选择：无遮挡大空间或有特殊要求的场所，宜选择红外光束感烟探测器。
线型感温探测器设计安装要求线型感温探测器具有超出其它类型探测器的独特优点，是应用于高风险易燃区和多种类型的工业、商业环境中的理想选择，特别是在具有安装困难和恶劣的条件下使用时，更能体现出传统的点式火灾探测器所不具备的优越性能。
线型感温探测器应根据设置场所的情况选择适宜的类型和安装方式，它是火灾自动报警系统有效和可靠运行的基础，因此线型感温探测器在使用时，必须有专业的设计、安装和完善的管理。
本文以下内容谨做参考。
1．1在设计前应做以下准备工作（1）环境温度的变化范围线型感温探测器具有多种温度等级，以适应正常的或周围环境产生的温度差。
选择合适的温度等级的探测器可以有效的、准确的探测火灾。
（2）线型感温探测器的探测分区和使用长度设定探测器防火分区的目的是为了迅速而准确的探测出被保护区域内发生火灾的部位，如果线型感温探测器的敷设跨越了探测分区，就无法准确的区分报警位置，甚至当一个分区的线型感温探测器出现了故障，会导致其它区域的火灾报警系统无法工作，降低了火灾报警系统的可靠性。
尤其是对于设有自动灭火系统的情况，更加要求准确报出发生火灾的部位，以便启动灭火系统进行火灾扑灭。
这就要求线型感温火灾探测器的一个回路不应跨越2个及以上的探测分区。
探测分区的长度可根据探测区域的重要程度、复杂程度、敷设电缆的特性确定，一般在70m～100m之间设定。
线型感温探测器的每个探测回路长度不宜大于120m。
1．2关于探测器的安装间距和保护范围线型感温探测器敷设区域火灾发生的过程，一般是温度升高→蓄热（受热）→产生可燃气体→产生烟雾→产生明火的过程，火灾早期探测的关键在于温度升高的阶段。
一般线型感温探测器在2m范围内可以对火灾的温度变化快速反应，即线型感温探测器的保护宽度为电缆周围±2m，如超出此范围，线型感温探测器对火灾温度的反应相对变慢，因此设计时应考虑线型感温探测器的保护范围。
另外，如果感温电缆的安装间距过大，也不能快速有效的探测中间区域，因此建议两根感温电缆之间的安装间距不应超过5m，如增大感温电缆的安装间距，必须充分考虑由此带来的不安全因素。
JTY-HF-GST102线型光束感烟火灾探测器安装使用说明书(Ver.4.01, 2007.02)海湾安全技术有限公司目录一、概述 (1)二、特点 (1)三、技术特性 (2)四、结构特征与工作原理 (3)五、安装与布线 (6)1.安装探测器的外界条件 (6)2.安装高度及位置说明 (7)3.安装 (9)4.布线 (13)六、调试 (14)七、注意事项 (15)八、使用及操作 (15)1.信息的读取 (16)2.灵敏度级别的写入 (16)3.设备类型的写入 (16)4.探测器的其它功能说明 (17)九、常见故障及维修 (17)十、维护保养 (18)十一、备附件 (19)附录一警告 (20)附录二质量保证 (21)一、概述JTY-HF-GST102线型光束感烟火灾探测器(以下简称探测器)为非编码型反射式线型红外光束感烟探测器。
该探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。
探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试、火警的判断和故障的判断，并通过指示灯和信号输出端子给出状态指示。
该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求，探测器的灵敏度可通过电子编码器进行现场设置，拓宽了本产品的应用场所。
探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。
该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所，还可用于有轻微烟尘的空间。
二、特点1.工作电压范围宽、保护面积大；2.探测器将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；3.内置微处理器，智能化火警、故障判断；4.具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；5.具有自诊断功能，可以监测探测器的内部故障；6.具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；7.具有火警、故障无源输出触点；8.可现场设置三个级别的灵敏度；9.探测光路设计巧妙，抗干扰性能强；10.采用SMT工艺；11.外形美观大方，已获国家专利，专利号为ZL 033580537。
三、技术特性1.电源电压DC15V～DC28V；2.电源电流：调试电流≤20mA监视电流≤12mA报警电流≤22mA3.火警、故障触点输出：火警继电器：触点容量28V/2A，正常时常开，火警状态下闭合故障继电器：触点容量28V/2A，正常时常开，故障状态下闭合4.调节角度：-6度～+6度5.光路定向相依性角度：±0.5度6.灵敏度等级：一级灵敏度：灵敏度最高二级灵敏度：灵敏度中等三级灵敏度：灵敏度最低7.探测器的状态指示：调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮，具体说明详见“调试”部分。
正常监视状态：红色指示灯周期性闪烁。
火警：红色指示灯常亮，黄色指示灯熄灭。
需重新上电清除火警。
故障：黄色指示灯常亮。
如果故障恢复，探测器的故障信号由探测器自动消除。
光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s 后探测器再报火警，并点亮红色指示灯，熄灭黄色指示灯。
注意：此种情况并不一定代表火灾发生，当遮挡恢复后，故障信号由探测器自动清除，火警信号需重新上电清除。
8.使用环境：温度：-10︒C～+50︒C相对湿度≤95%，不凝露9.保护面积：探测器最大保护面积为14×100＝1400m2，最大宽度为14m10.光路长度：8m～100m11.防护等级：普通环境应用时，外壳防护等级为IP20；特殊环境应用时，经胶封处理后，外壳防护等级为IP6612.外形尺寸：长度：206mm 宽度：95mm 厚度：95mm13.壳体材料和颜色：ABS，灰色14.重量：450g15.安装孔间距：预埋安装尺寸：158mm明装固定孔间距： 79mm×96mm四、结构特征与工作原理1.探测器外形示意图如图1所示。
图1探测器外形示意图2. 探测器内部器件及胶封示意图如图2所示。
发射窗口 指示灯进线孔 接收窗口 调试区图2 内部器件及胶封示意图3. 工作原理探测器与反射器相对而置。
探测器包含发射和接收两部分，发射部分发射出一定强度的红外光束，经反射器上的多个直角棱镜反射后，由探测器的接收部分对返回的红外光束进行同步采集放大，并通过内置单片机对采集的信号进行分析判断。
当探测器处于正常监视状态时，接收部分接收到的红外光强度稳定在一定范围内；当烟雾进入探测区内时，由于烟雾对光线的散射作用，使接收部分接收到的红外光的强度降低。
当烟雾达到一定浓度，接收部分接收到的红外光的强度低于预定的阈值时，探测器报火警，点亮红色火警指示灯，并闭合火警无源输出触点。
工作原理图如3所示。
调节轮 胶封处安装方向标识 旋转架 柔性电缆 舌簧开关 胶封处1.安装探测器的外界条件由于本探测器的工作原理为减光式，因此在安装探测器时，其光路上应避开固定遮挡物和流动遮挡物。
无论是安装探测器还是反射器，必须保证安装墙壁坚硬平滑，探测器垂直墙壁安装。
墙壁很可能貌似平滑，实际存在凹凸或因外界环境（如雨季、冬季）的变化发生变化等隐患，安装者必须保证探测器不能受这些环境的影响；如果探测器安装在类似于金属管的支撑架上，也应保证支撑架牢固无振动。
探测器不宜安装在下列场所：天棚高度超过40m的场所；天棚未封顶的场所；空间高度小于1.5m的场所；存在大量灰尘、干粉或水蒸气的场所；平时环境比较洁净，但特殊情况下会有大量扬尘的场所；高温的场所。
请注意，在有阳光照射时，具有透明顶棚的厂房顶部的空气温度会超过50℃；无法进行维护的场所；探测器安装墙壁或固定物受周围机械振动干扰较大的场所；距离探测器光路1m范围内有固定或移动物体的场所；有强磁场的场所。
2.安装高度及位置说明探测器和反射器安装高度应根据烟雾能方便进入光束区为原则，提出以下几点供参考：a)建筑物举架≤5m时，应将探测器和反射器安装在距天花板0.5m处的相对两墙墙壁上，如图4所示。
图4 探测器和反射器安装示意图b)建筑物举架在5m～8m之间，应将探测器和反射器安装在距天花板距离0.5m～1m处的相对两墙墙壁上，如图5所示。
图5 探测器和反射器安装示意图c)建筑物举架≥8m时，一般无天花板，多数是人字型结构，应将探测器和反射器安装在距地面8m左右的相对两墙墙壁上，但要保证探测器距安装位置处建筑物顶部的距离≤0.5m，如图6所示。
图6 探测器和反射器安装示意图d)建筑物举架为8m左右的人字型结构，应将探测器和反射器安装在距人字梁1.5m处的相对两墙墙壁上，如图7所示。
图7探测器和反射器安装示意图e)如果探测器周围为玻璃或透明塑料环境，请将探测器安装在建筑物内的南侧墙体上；如果南北方向安装探测器无法实现，应将探测器安装在西侧墙体上。
对于阳光经反射仍可照射至探测器的应用环境，应考虑在探测器的光路上安装遮阳罩或与我公司的技术支持工程师联系取得相关的技术支持。
3.安装1)光路长度设置本探测器在使用前需针对探测器的应用环境对其光路长度进行设置。
通过对探测器类型号的设置，可以实现此项功能。
本探测器可以设定两个级别的光路长度，当探测器与反射器间的安装距离大于等于40m（小于等于100m）时，应将探测器的类型号设置为“54”（出厂默认值）；当探测器与反射器间的安装距离小于40m（大于8m）时，应将探测器的类型号设置为“53”（具体操作参见《八、使用及操作》章节）。
2)安装探测器将探测器与反射器相对安装在保护空间的两端且在同一水平直线上如图8所示。
线管明装。
（1）穿线管预埋a.取下探测器上盖；b.以预埋盒为中心，将探测器底盘紧贴于墙壁上，在对应探测器安装孔的位置做上记号；c.在墙壁上已做好记号的位置打孔，并在所打的孔内安装 6的塑料胀钉；d.将线从探测器底盘进线孔穿入，穿入部分的长度要便于探测器接线；e.用两个塑料胀钉及两个平垫圈将探测器底盘牢固的固定在墙壁上。
安装示意图如图9。
图9 穿线管预埋安装示意图（2）穿线管明装a．将探测器安装支架紧贴于要安装探测器的墙壁上，在对应支架安装孔的位置做上记号；b．在做记号的位置打孔，并在所打的孔内安装 6的塑料胀钉；c．用四个塑料胀钉及四个平垫圈将安装支架固定在墙壁上；d．取下探测器上盖，将线从探测器底盘进线孔穿入，穿入部分的长度要便于探测器接线；e．用两只M4×10螺钉及两个平垫圈将探测器底盘固定在支架上。
安装示意图如图10所示。
图10 穿线管明装安装示意图3) 安装反射器：反射器应安装在与探测器相对、处于同一水平面的位置上。
当探测器与反射器间的安装距离大于等于8m （小于等于40m ）时，需安装1块反射器；当探测器与反射器间的安装距离大于40m （小于等于100m ）时，需安装4块反射器。
单块反射器安装需用两只 6塑料胀钉将其固定，安装尺寸见图11a 。
四块反射器安装时应摆放紧密，反射器之间不应留空隙，安装示意图见图11b 。
支架 探测器固定孔图11a 单块反射器示意图图11b 四块反射器安装示意图（图未按比例）4.布线现场安装时，需要将直流24V电源线（无极性）连接在探测器的接线端子D1、D2上；接线端子K11、K12为火警无源输出触点；接线端子K21、K22为故障无源输出触点，反射器不需接线。
接线端子示意图如图12所示。
图12 接线端子示意图布线要求：连接K11、K12、K21、K22的信号线采用双绞线，截面积≥1.0mm2；电源线D1、D2采用BV线，截面积≥1.5mm2。
注意：若探测器安装于特殊环境，如：有轻微烟尘、潮湿的环境，为保证探测器稳定工作，在探测器固定好且接线完成后，用玻璃胶或703硅胶将图2所指胶封处（两处安装孔、两处进线孔）胶封。
六、调试1.调试步骤a）将反射器表面的保护膜、探测器上盖的保护膜小心揭下，注意不要划伤、污染反射器和探测器表面。
b）取下探测器的上盖，接通24V电源。
将调试手柄的调试区靠近探测器接口板上的舌簧管（红色指示灯附近），此时探测器上的指示灯可能会指示出如下两种现象：（1）绿色指示灯闪亮；（2）绿色指示灯持续点亮；然后将调试手柄移开。
c）若为b)的（1）绿色指示灯闪亮，表示接收到的光比较弱（闪烁频率越慢表明接收到的光信号越弱），需调节探测器上的调节轮、旋转架对正光路，直到探测器的绿色指示灯持续点亮，表示探测器接收到的光比较强，此时应停止调节动作，进入d）的调试步骤；若为b）的（2）绿色指示灯持续点亮，说明探测器接收到的光已经比较强，可直接进入d）的调试步骤。
