CDZ8000智能变配电系统.pptx

份有限公司
CDZ-8000 智能变配电系统
2010年4月
份有限公司
许继智能配电产品整体规划
❖ 着重研发、推广：
智能网络仪表、低压保护及电动机控制器低压电压质量治理（谐波治理、无功补偿）智能照明系统四个系列产品
长期向楼宇智能化拓展
CDZ-8000 智能变配电系统
许继电气股份有限公司
系统特点
许继电气股份有限公司
保护与控制功能
PMF730
❖
电动机控制器：具有启动超时、过载、过流（堵转）断相、电流不平
0.4kV低压电动机控制器
衡、接地、漏电、短路、欠载、温
度、过压、欠压、欠功率因数、相
序、tE时间抗晃电等 15 种保护功能
，适用于 0.4kV和0.69 kV的电动机。
性能特点
❖ 本体和显示模块分体式设计，本体可独立运行，采取导轨式安装。
❖ 按长寿命标准设计、使用寿命不小于10年；误差稳定，线性好，在使用寿命年限内不须调整。
❖ 轻载特性好，该产品在极低负载时具有很好的精度。 ❖ 防窃电能力强，产品自身具有真正的防窃电功能。
性能特点
❖ 工作湿度 ≤ 75% ❖ 存放湿度 ≤ 90% ❖ 工作温度－30°C ~ ＋55°C ❖ 存放温度－40°C ~ ＋75°C ❖ 国际标准 IEC61036 等级 1 级或 2 级
❖ 参数设置：密码、设备编号、CT变化、时钟、有功电度、无功电度、过压、欠压、电压上限、电压下限、零序超限、电压谐波超限、电容设置、目标功率因数、投入门限系数、投入延时
❖ 实时监测：三相电压、三相电流、三相功率因数、有功功率、无功功率、有功电度、无功电度、频率、谐波、电容投切状态、故障状态

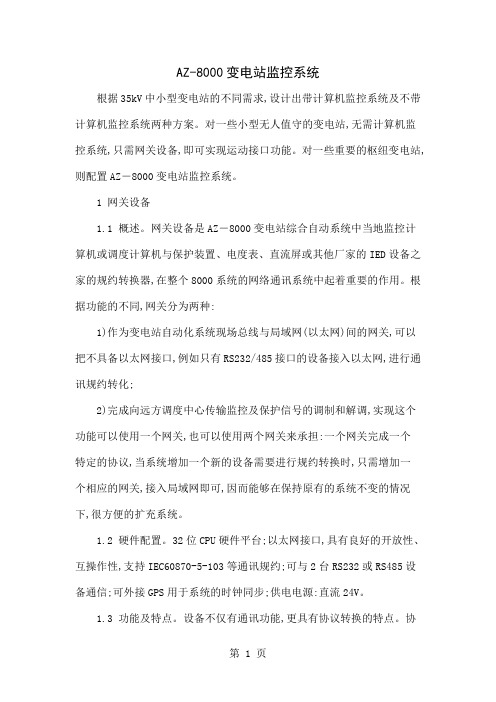

AZ-8000变电站监控系统共5页word资料

AZ-8000变电站监控系统根据35kV中小型变电站的不同需求,设计出带计算机监控系统及不带计算机监控系统两种方案。

对一些小型无人值守的变电站,无需计算机监控系统,只需网关设备,即可实现运动接口功能。

对一些重要的枢纽变电站,则配置AZ―8000变电站监控系统。

1 网关设备1.1 概述。

网关设备是AZ―8000变电站综合自动系统中当地监控计算机或调度计算机与保护装置、电度表、直流屏或其他厂家的IED设备之家的规约转换器,在整个8000系统的网络通讯系统中起着重要的作用。

根据功能的不同,网关分为两种:1)作为变电站自动化系统现场总线与局域网(以太网)间的网关,可以把不具备以太网接口,例如只有RS232/485接口的设备接入以太网,进行通讯规约转化;2)完成向远方调度中心传输监控及保护信号的调制和解调,实现这个功能可以使用一个网关,也可以使用两个网关来承担:一个网关完成一个特定的协议,当系统增加一个新的设备需要进行规约转换时,只需增加一个相应的网关,接入局域网即可,因而能够在保持原有的系统不变的情况下,很方便的扩充系统。

1.2 硬件配置。

32位CPU硬件平台;以太网接口,具有良好的开放性、互操作性,支持IEC60870-5-103等通讯规约;可与2台RS232或RS485设备通信;可外接GPS用于系统的时钟同步;供电电源:直流24V。

1.3 功能及特点。

设备不仅有通讯功能,更具有协议转换的特点。

协议转换采用模块化设计,一个网关实现特定的协议转换,在硬件和软件上相互独立。

网关之间通过MODBUS/TCP实现数据的共享。

在任何一台计算机上,打开浏览器就可以通过内置的WEB浏览页选择网关要转发的数据或基本的一些配置。

网关的通讯接口:主网采用以太网口,分口有RS232、RS485两种接口。

分口的异步波特率300bps,600bps,1200bps,4800bps,9600bps等五档。

主口ICE60870-5-103、MODBUS/TCP通讯规约。

智能配电系统ppt课件

智能低压配电系统的经济效益

安全效益对于一些企业来说，故障停电造成的损失非常巨大，现在已经有很多注重用电质量的企业，组建了配电监控系统用于捕捉和分析暂态故障波形，用于提前发现潜在的故障。当现场发生供电故障时，智能低压配电系统除通过传统的声光报警通知值班人员，还可通过短信等手段进行通知，可迅速使相关人员获得故障的位置原因及故障电流等多种参数，帮助用户快速排除故障，减少停电损失。另外，通过分析系统运行的波形记录和相关数据，可对产生预报警的回路进行分析，提前发现这些可能出现的故障，防患于未然。
智能配电系统
内容
概念论述驱动力智能低压配电系统用户需求分析智能低压配电系统经济效益智能低压配电系统的实现个人观点

概念论述

智能配电系统是按用户的需求，遵循配电系统的标准规范而二次开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的适用于低压配电系统的电能管理系统。
驱动力
传统的开关柜需要配有多种模拟指针仪表及继电器；给生产、储存、维修带来极大不便，并且以人工直接操作为主，无法实现计算机智能管理，对于较为复杂的控制逻辑实现起来比较困难。（自身不足）现代工业技术的发展对配电系统运行的可靠性及其智能化管理提出了更高的要求，而微处理器技术的广泛应用及计算机系统可靠性的大幅度提高，使智能化电器元件得到快速发展，智能化电气管理系统应运而生。（技术的发展）随着经济的飞速发展，能源紧张、环境恶化已受到全球的密切关注，能源是发展国民经济的重要基础，为了响应国家号召，走可持续发展的道路，节能降耗是首要任务。其中，电能在所有能源中消耗量比较大，对电能的统一管理显得尤为重要。只有对电能进行准确可靠的计量，才能从真正意义上节约电能。（环境和能源的紧张）

CDZ8000智能变配电系统培训手册20150123

CDZ-8000智能变配电系统培训手册VER:1.0许继智能科技股份有限公司2014．6目录1、监控系统安装方法1）安装SQLServer服务器程序2）安装CDZ80003）安装True DBGrid Pro 7.04）监控系统备份、还原1.目录备份2.数据库备份3.备份还原5）目录结构2、工程师站安装方法1）安装SQLServer服务器程序2）安装ENG80003) 工程师站系统备份、还原1.目录备份2.数据库备份3.备份还原4）工程注意事项3、创建登录用户4、系统程序卸载1）监控系统程序卸载2）工程师站程序卸载5、系统使用方法1）程序启动、退出1.程序启动2.监控程序退出3.工程师站程序退出2）断路器、刀闸遥控操作3）实时报警处理4）历史报警查看5）报表操作6）曲线操作7）监控画面浏览8）继保工程师站9）远动终端设备6、系统基本维护1）操作员站维护1）数据维护1.遥测参数修改2.遥信参数修改3.遥控双编号修改4.间隔名称修改5.增加或修改权限2）在线监控：监控画面测点关联2）工程师站维护1.定值管理2.投退软压板3.修改间隔名称3）远动站4）增容间隔操作流程1.分配地址2.接通讯线3.监控数据库组态4.画面编辑5.报表制作6.曲线制作7.工程师站组态5）历史数据库的备份和清除1.备份历史库2.清除历史库6）双机配置7）820装置操作7、现场基本维护8、NWJ-801网关使用方法9、两端口串口服务器安装和使用指南1 串口服务器基本参数2 VSPM虚拟串口软件设置3恢复出厂值4指示灯含义5 MODBUSTO104软件说明一、监控系统的安装配置重装监控系统或Windows操作系统前，需要把监控系统数据库、监控画面、配置文件、报表曲线等备份，参考监控系统备份、工程师站备份及远动站备份说明。

CDZ-8000安装分为以下几个步骤：1．安装SQL Server2000数据库系统。

2．安装CDZ-8000变电站综合自动化应用软件。

CBZ-8000型变电所综合自动化系统的应用及参数分析

能。２ｉ控系统．监通信规约。
采用ＲＯ实时操作系统，ｃＴＳ语言编程，功能稳定可靠，升级维护更方便。模块化程序设计使保护功能配置灵活，可满足不同用户的个性化需求。Ｃ友好的人机界面．大屏幕液晶显示屏，中文视窗界面，保护信息、操作信息一目了然，操作简单方便。面板ＬＤＥ指示灯，清晰表明装置正常、异常及动作时的各种状态。ｄ．动作过程准确记录可记录ＳＥＯ等类型事件达上万条，且存储的信息在掉电后不会丢失。便于事后事故分析，杜绝原因不明的动作。事件报告采用国际标准ＣＭＲＤ格式存储，便于与其它分析ＯＴＡＥ
ＣＺ８０监控系统遵循开放式的设计原Ｂ一００则，基于ＷｉｄｗＮＩ２０（Ｘ操作系统和ｎｏｓＴ’ ０ＶＰＳＬＳｒｅ２０商用数据库管理系统，采用Ｏ —ｅｖｒ００
ｈ用温度范围宽：一５Ｃ５０。适２０￣＋５Ｃ结语Ａ５００电站综合自动化系统集变电站Ｒ８０变保护、测量、监视和远程控制于一体，替代
、
管理过程中采用自控技术和信息处理与传输技术，通过工业计算机系统或自动控制装置代替人工作业进行各种运行作业，以提高变电站运行及管理能力的一种自动化系统。ＣＺ８０变电站综合自动化系统是将变Ｂ一００

智能配电系

功率因数、有功电度等电量参数，并可根据需要自由组合。可扩展两路DI、 1路DO（或1路4~20mA模拟量变送输出） 2. PMF632A可测量三相供电回路的电压、电流、有功功率、无功功率、频率、功率因数、有功电度、无功电度等电量参数，并可根据需要自由组合。可扩展两路有源DI
◆性能特点
1. 开关电源供电，交直流两用电源。 2. 单一电参数和多种电参数测量组合可选，单窗口高亮度显示。 3. 精度等级为0.2级。 4. 触点容量：250Vac/5A，30Vdc/5A。 5. 标准工业总线通讯，RS485接口，MODBUS通讯协议。
◆性能特点
1、具有1路RS485通讯接口 2、采用后插拔方式，易于现场安装和维护 3、扩展4路无源开关量输入、2路开关量输出 4、测量精度0.2级，远程分合控制；节点容量为220Vac/5A，30Vdc/5A
◆产品概述
主要有PMF611(单相和PMF631(三相)可编程电量监测仪，广泛应用于 0.4kV馈线,可以测量电压 /电流
CT变比可自由设定(变比范围：0~9999)，通用性强，有效节省备品备件数量，可选1路RS485通讯接口（MODBUS规约）
◆性能特点
1、开关电源供电，宽电压范围:85V~265V/AC，80V~300V/DC 2、宽频率范围：35Hz~65Hz,适应恶劣工作环境 3、精度：0.2级 4 、环境温度：-40℃~+70 ℃，相对湿度：5%~95%，功耗小于2VA 5、强过负载能力：额定220V或100V，持续1.2倍过载，
CDZ8000系统0.4kV设备简介网络电量测控仪（L—CD—显示P）MF600系列(4)
◆产品概述
PMF632B可测量三相供电回路的电压、电流、有功功率、无功功率、频率、功率因数、有功电度、无功电度等电量参数，标配1路RS485通讯接口，通讯规约为MODBUS。可扩展4路DI、2路DO

CBZ8000变电站发电厂监控系统系列培训教程-XJCellReport报表子系统培训课件4-魏勇-PPT课件

9、业务数据访问API
得到特定时间的遥测值 double getYcVal(int dateOffset,String uic,int hour,int minute); 参数说明：: dateOffset=0:取ReportQueryTime >0：向后的天数； <0：向前的天数； uic：唯一标示的测点字符串，类似与TAGNAME hour：小时 minute：分钟举例： getYcVal(-4,”测试间隔.FCK800.Ia”,5,10); 假设当前报表的查询时间为：2019-4-8,则上述接口函数的物理意思就是：取2019-4-4 5:10，”测试间隔.FCK800.Ia”的值；
8、统计量算法
遥脉统计量 1.日统计信息来源分为以下几类： 1）"抄见电度","消耗电度","总加电度", "高峰总加电度", "低谷总加电度"：直接从数据库中读取； 2）"平均电度"计算公式：平均电度＝总加电度／小时数； 3）"最大值","最小值"：根据数据库中的小时电度通过比较得到； 4）"最大值时刻", "最小值时刻"：通过比较数据库中小时电度得到最大值、最小值，然后从数据库中取得其时刻； 2.月统计信息来源分为以下几类： 1）"总加电度", "高峰总加电度", "低谷总加电度"：根据数据库中日的统计数据累加得到； 2）"最大值","最小值",根据数据库中的总加电度字段找到一个月中的最大值、最小值； 3）"最大值时刻", "最小值时刻"：根据数据库中的总加电度字段找到一个月中的最大值、最小值，然后取得对应的时间； 4）"平均电度"：根据数据库中日的总加电度累加再除以月的天数得到； 5）"抄见电度"：月中每天的0时刻抄见电度； 6）"消耗电度"：月中每天的总加电度； 3.年统计信息来源分为以下几类： 1）"总加电度", "高峰总加电度", "低谷总加电度"：根据数据库中日的统计数据累加得到； 2）"最大值","最小值",根据数据库中的总加电度字段找到一个年中月总加电度的最大值、最小值； 3）"最大值时刻", "最小值时刻"：根据数据库中的总加电度字段找到一个年中的最大值、最小值，然后取得对应的时间； 4）"平均电度"：根据数据库中日的总加电度累加再除以月的天数得到； 5）"抄见电度"：年的每月的第一天0时刻抄见电度； 6）"消耗电度"：月中每天的总加电度之和；

远动主站

原理图
硬件介绍
MOD 240E-1 双入双出双通道切换方式—双模 240E- 双入双出双通道切换方式— 说明：传输路数：1路，每路都有2个DATA数字接口传输路数：，每路都有2 DATA数字接口
(RS232)输入，输出2个模拟口(4线方式，IN输入2 (RS232)输入，输出2个模拟口(4线方式，IN输入2 线，OUT输出2 线，OUT输出2线); 2个DATA (RS232) 数字接口 2个输入分为主机A和主机B 输入分为主机A和主机B，,主机切换工作方式为自动方式：工作时，由程序控制每隔10秒钟从主机A切到方式：工作时，由程序控制每隔10秒钟从主机A 主机B ，当主机A有数据时即锁定在主机A 主机B ，当主机A有数据时即锁定在主机A工作，当主机B有数据时即锁定在主机B 主机B有数据时即锁定在主机B 工作，如果都没有数据将会锁定在主机A。如果主机A 和主机B 据将会锁定在主机A。如果主机A 和主机B同时都有数据时，则优先选择主机A 数据时，则优先选择主机A工作。在接收方向模拟口 1和模拟口2工作方式为自动切换方式：工作时，由和模拟口2 程序控制每隔10秒钟从模拟口1接口切到模拟口2 程序控制每隔10秒钟从模拟口1接口切到模拟口2，当模拟口1有数据时即锁定在模拟口1 当模拟口1有数据时即锁定在模拟口1工作，当模拟口2有数据时即锁定在模拟口2工作，如果都没有数有数据时即锁定在模拟口2 据将会锁定在模拟口1。如果模拟口1和模拟口2 据将会锁定在模拟口1。如果模拟口1和模拟口2同时都有数据时，则优先选择模拟口1工作。模拟口1 都有数据时，则优先选择模拟口1工作。模拟口1为主通道，备通道为模拟口2 主通道，备通道为模拟口2
硬件介绍
嵌入式远动装置WTX嵌入式远动装置WTX-803

CBZ 8000变电站综合自动化系统

各层次及接口
1.站控层
站控层为值班人员、调度运行人员提供变电站监视、控制和管理功能，界面友好、易于使用。组件技术实现 “即插即用”，能很好地满足综合自动化系统的需要，是整个变电站监视、测量、控制和管理的智能化中心。站控层设备包括：操作员站、远动主站、继保工程师站、微机五防系统网络接口，预留大型电气设备在线监测与诊断系统和遥视系统的网络接口。
操作员站、远动主站、继电保护工程师站在逻辑上相互独立，可以根据用户需求按需配制；支持 Windows2000，支持局域/广域网用户web浏览；核心级双机无扰动热备用；提供完善的上下文在线帮助功能，灵活的组态平台；可无缝嵌入大型一次设备状态在线检测及诊断系统；等同采用国际标准的IEC60870-5-104规约，方便实现任何厂家提供的IEC60870-5-104规约设备的无缝接入；可通过遥视系统动态监视电气设备的运行安全状态；可与专设的微机五防系统相配合，实现对远方控制操作、就地调试检修的防误闭锁，操作员站也具备完善的逻辑闭锁功能；远动主站可满足多种远动通信规约的需要；继电保护工程师站可实现变电站继电保护及故障录波信息的处理；具有故障再现、故障分析功能。
4)网络拓扑结构可为星形或自愈环形，也可采用两者混合组网的模式。
5)基于交换机的星形网络拓扑结构和结构化布线技术使以太网的可靠性达到很高标准。
站内通信规约
CBZ-8000变电站自动化系统分为站控层和间隔层，站控层与间隔层之间采用以太网通信。通信网络传输层采用开放性好的TCP/IP协议，应用层采用国际标准的IEC60870-5-103规约和IEC60870-5-104规约。IEC60870-5104规约用于远动、就地监控主站与IED设备间的通信，IEC60870-5-103规约仅用于继电保护工程师站与IED设备层的通信。

1000824748

C B Z一8000A变电站自动化系统C B Z一8000A变电站自动化系统是许继电气有限公司结合晋东南一南阳一荆门1000kV交流特高压输电示范工程，采用技术平台+应用平台+工程配置的设计思想，自主研发的适合于1000kV输电系统的、基于新一代间隔层测控设备的特高压变电站监控系统，可以在各种情况下提供0．1级测量精度，实现了独立于变电站层设备的全站控制操作的逻辑闭锁功能。

理念，把变电站实时监控、故障信息该产品集成工业光纤自愈环网、系统子站以及变电站日常管理融为一支持海量数据存储、灾难恢复、分布体，并且这几个子系统在设计逻辑上式设计、方便友好的人机界面、完善相互独立，既满足了信息共享的要的统计计算、告警事件智能处理等诸求，又可以按照不同需求单独配置，多技术，能够更好的适应于特高压变满足功能灵活性要求。

电站的应用环境。

(3)提供智能化报警手段。

可以1产品特点根据用户的需求，对报警实施分级管(1)监控系统软件采用跨平台方理，对不同级别的报警信息可选择不案设计，采用一套软件即可完全支持同的报警方式、报警颜色，并可以选U N IX、U nux及v＼／i ndow s各类操作平台。

择是否实时报警，以屏蔽一些不重要(2)系统设计采用一体化设计的报警信息。

项目参数#“§§测量值误差(％)≤o．1i 测控设备SO E分辨率(m s)≤1；i网络故障恢复时间《m s)≤20；实时数据库容晕(点)900000÷!计算机工作站平均故障问隔时问(h)≥20000；远动装置平均故障间隔时间《h)≥270000!测控设备平均故障间隔时间《h)≥100000x系统时钟与G PS标准时问误差(m s)≤1§：系统以太网络负荷率(30m i n)(％)<25￡5012008．5电力系统装备I(4)系统设计了完备的网管功能，对全站网络各个节点提供实时在线监测和异常报警。

(5)系统内嵌脚本语言和符合I EC61131—3标准的可视化逻辑模块，可完成顺控、防误闭锁逻辑组态，在客户端可以实现功能丰富的动态画面展示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

许继电气股份有限公司
许继电气股份有限公司

CDZ-8000 电气火灾监控报警系统
许继电气股份有限公司
CBZ-8600 区域监控中心系统
区域供电集中监控系统结构示意图
许继电气股份有限公司
CLZ-8000 智能照明控制系统
产品概述
❖ 智能照明控制系统是一套利用现代通讯技术，实现数字化自动调光，系统会根据自然光的强度自动调整系统灯光的明暗，以满足并保持活动空间亮度要求。
❖ CLZ-8000分布式无线照明系统采用了先进的数字化、模块化、分布式、无线控制的系统架构，可实现对各种照明灯更专业、更灵活的开关控制或调光控制，是实现舒适照明的有效手段，也是节能的有效措施。该系统可广泛应用于各类建筑内部照明、建筑泛光照明、户外景观车站、户外休闲广场等场所，在提供智能、绿色、科学的和管理手段的同时，也为建筑系统的节能做出贡献。
测控与控制功能
❖ 三相电流/电压、有功功率、无功功率、功率因数、频率、有功电度、无功电度、复费率、冬夏费率自动切换。
❖ 扩展四路无源开关量输入，两路开关量输出功能。
性能特点
❖ PMF632B装置具有RS485通讯接口。 ❖ PMF632B装置采用后插拔方式，易于现场安
装和维护。
❖ 精度等级0.2。
50Vac/5A;30Vdc/5A ）。
性能特点
❖ 开关电源供电，交直流两用电源。 ❖ 单一电参数和多种电参数测量组合可选
择。 ❖ 精度等级0.2，各种参数可灵活选配。
许继电气股份有限公司
PMF632B 三相网络电量测控仪
产品概述
❖ PMF632B可以代替多种仪表、继电器、变送器和其它元件，全电量测量。CT变比可自由设定。适用于35kV～0.4kV 及690V电压等级，广泛适用于各行业供配电场所、能源管理、自动化以及智能化网络监控系统等。
许继电气股份有限公司
PMF611A / 631A 可编程电量测控仪
产品概述
❖ PMF611A/631A 单、三相可编程电量测控仪，广泛应用于低压柜及箱式变电站，主要适用0.4kV~35kV 低压系统；
❖ 以及通过 RS485 / MODBUS 通讯，对仪表进行组网管理。 PT / CT变比可自由设定(变比范围0~9999)，互换性强，有效节省备品备件；
许继电气股份有限公司
PMF610 / 630 普通电量监测仪
测量功能
❖ PMF610 单相电流/电压 ◇ ❖ PMF630 三相电流/电压 ◇
性能特点
❖ 适用于0.4 kV～35 kV ◇ ❖ 开关电源供电，交直流两用电
源◇ ❖ 精度：0.2级 ◇ ❖ 功耗＜3VA ◇ ❖ 显示方式：四位LED数码管
产品概述
❖ PMF612B 全电量测量，具有很强的扩展辅助功能，可应用于690V电压等级。
测量与控制功能
❖ 测量单相电流、电压、有功功率、无功功率、功率因数、频率、有功电度、无功电度。
❖ 可扩展两路无源开关量输入功能和一路输出继电器或模拟量输出，用户可以方便的通过对继电器输出或者模拟量输出进行编程，实现自动控制（触点容量：
许继电气股份有限公司
PMF633 多功能电量测控仪
产品概述
❖ PMF633 可以代替多种仪表、继电器、变送器和其它元件，抗开扰能力强，适用于 35kV ～0.4kV 等级的电力系统。
❖ PMF633 是一款真正的基于真实有效值的测量仪，能对高度非线性负荷精确的测量。复杂的采样技术使其能够精确测量到最高达 31 次谐波的真实有效值。用户可以在显示屏或者利用软件从远程看到几十个测量值以及需量最值。
可保存近50条事件记录。 ❖ 谐波分析：计算三相电压、电流31次谐波与基波的比例，并
计算三相电流K系数。 ❖ 输出控制：提供一路4～20mA模拟量输出 ❖ 扩展模块：A型（4In/4Out）、B型(8In/2Out)
许继电气股份有限公司
PMF640 单相导轨式电能表
产品概述
❖ PMF640 结构简单、可靠性高并具有真正的防窃电、高倍过载、高精度、高稳定性、低功耗、长寿命等优点。可用于计量频率为50Hz单相交流有功电能，U 型导轨安装。
❖ 基于国际标准的开放性系统设计，具备可拓展性，保证系统方便地进行更新和升级。
❖ 整个系统采用面向对象的设计原则，简化系统结构。 ❖ 系统主干网络采用星型以太网，站控层与间隔层设备之间直
接采用以太网通讯，实现了平衡高速无瓶颈数据传输。 ❖ 模块化结构，满足集中组屏式安装和全分散式安装的要求。
对于其他具有数字通讯功能的设备，通过规约转换后，即可接入系统。
❖ PMF611A 单相可编程电量测控仪可实现低压馈线回路的测量功能，可扩展2路开入，1路开出；
❖ PMF631A 三相可编程电量测控仪提供三相电压或三相电流的测量，最多可扩展4路开入，2路开出功能。
许继电气股份有限公司
PMF611A / 631A 可编程电量测控仪
许继电气股份有限公司
PMF612B 单相网络电量测控仪
份有限公司
CDZ-8000 智能变配电系统
2010年4月
份有限公司
许继智能配电产品整体规划
❖ 着重研发、推广：
智能网络仪表、低压保护及电动机控制器低压电压质量治理（谐波治理、无功补偿）智能照明系统四个系列产品
长期向楼宇智能化拓展
CDZ-8000 智能变配电系统
许继电气股份有限公司
系统特点
许继电气股份有限公司
PMF633 多功能电量测控仪
测量与控制功能
❖ 实时数据：实时测量三相电压、电流、功率、频率、零序电压、零序电流，电压、电流不平衡率和需量测量，及需量最值。
❖ 电度累计：分为四个象限计量，并对电度方向进行区别计量。 ❖ SOE事件：记录现场开关量的动作事件，分辨率2ms，最多
许继电气股份有限公司
CLZ8000智能照明控制系统
许继电气股份有限公司
PMF610 / 630 普通电量监测仪
产品概述
❖ PMF610/630 单、三相普通电量监测仪广泛应用于低压柜及箱式变电站，对（单/三）相电压、电流进行测量，数字显示。
❖ 该系列产品能直接替代现有各种开孔尺寸的指针式仪表，具有高精度、易读数的优点，克服震动、温度、机械磨损对指针式仪表的影响。
