2010.09通信电路实习题目

通信电路原理试题综合绪论1在城市环境和移动情况下，多径传播和多普勒频率给接收信号带来什么影响？ 2线性和非线性系统所产生的失真有什么本质差别？3信号通过非线性系统的失真能否用另外的线性或非线性系统进行补偿？ 4建议：认识一个通信系统。

LC 串并联谐振回路 串联回路如下图所示信号源频率1F MHz =，电压0.1V V =，将1-1端短接，电容C 调到100pF 时谐振。

此时，电容C 两端的电压为10V 。

如1-1端开路再串接一阻抗 Z （电阻和电容串联），则回路失谐，电容C 调到200PF 时重新谐振。

此时，电容C 两端的电压为2.5V 。

1MHz0.1V11LR CVZ试求：线圈的电感L ，回路品质因数Q 以及未知阻抗Z 。

并联回路如下图所示已知125L L H μ==，100Q =，128C C pF ==，40g R k =，10L R k =。

1C 2C 1L 2L LR gR R试求：无阻尼谐振频率；等效谐振电阻R ；不接L R ，BW 如何变？请分析下图（a ）和（b ）所示无损耗回路的电抗-频率特性，并计算出关键点的频率值。

请分析下图所示网络有几个谐振频率，并写出它们的表达式。

给定1212,L L C C =>如下图，使并联谐振回路电感支路的电阻r 加大，则回路通频带BW 加大 ；回路等效谐振电阻p R 减小 ；回路谐振角频率p ω 减小 ； 当输入电流I 不变时，回路输入电压0V 减小 ；回路品质因数Q 减小 ；（加大，减小，基本不变，不变）思考题：（1）滤波器可以滤除某些频率分量。

为什么还叫线性电路? （2）串、并联谐振回路是什么类型的滤波器? 高频小信号放大器在共射连接的高频小信号放大器中，影响其增益带宽积的主要因素是什么？它们是如何影响放大器的增益带宽积的？ 答：TLs bb R GBP D R r ω''≈⋅+（教材P103）为获得较大的GBP 和h ω值，应选用b c C '小、bb r '小而T ω高的晶体管；增大L R '，可以增大0A ，但由于D 因子增大，h ω将减小，因而LR '的选择应该兼顾0A 和h ω的要求；管子选完后，为提高h ω值，信号源内阻s R 应尽可能小，即放大器的输入信号应尽量接近恒压源。

第1篇一、基础知识题1. 什么是功率谱密度？试列举三种信号变换方式，并说明他们之间的联系。

解析：功率谱密度是描述信号频谱特性的参数，表示信号能量在频域的分布情况。

三种信号变换方式包括傅里叶变换、拉普拉斯变换和z变换。

傅里叶变换将时域信号转换为频域信号，拉普拉斯变换将时域信号转换为复频域信号，z变换将时域信号转换为z域信号。

它们之间的联系在于，傅里叶变换是拉普拉斯变换和z变换的特例。

2. RC和CISC有什么区别？解析：RC是指精简指令集计算机（Reduced Instruction Set Computer），CISC是指复杂指令集计算机（Complex Instruction Set Computer）。

RC计算机采用精简指令集，指令执行速度较快，但需要更多的指令来完成复杂任务。

CISC计算机采用复杂指令集，指令执行速度较慢，但指令功能强大，可以一次完成多个操作。

3. 网络的拓扑结构有哪些？解析：网络的拓扑结构主要有星型、总线型、环型、树型、网状等。

星型拓扑结构中，所有设备都连接到一个中心节点；总线型拓扑结构中，所有设备都连接到一条总线；环型拓扑结构中，设备按环形顺序连接；树型拓扑结构中，设备按层次连接；网状拓扑结构中，设备之间无固定连接方式。

4. RC低通滤波器如何实现？解析：RC低通滤波器可以通过串联电阻和电容来实现。

当输入信号频率低于截止频率时，电容充电和放电速度较快，电路输出近似等于输入信号；当输入信号频率高于截止频率时，电容充电和放电速度较慢，电路输出信号衰减。

二、专业知识题1. 数字通信有何优点？解析：数字通信具有以下优点：抗干扰能力强、传输质量高、易于加密、易于处理和存储、便于计算机处理等。

2. 什么是多径效应？如何减小多径效应？解析：多径效应是指信号在传播过程中，由于遇到障碍物而反射、折射、散射等，导致信号在接收端出现多个时延和衰减的信号。

减小多径效应的方法有：采用分集技术、使用合适的传播介质、采用抗干扰算法等。

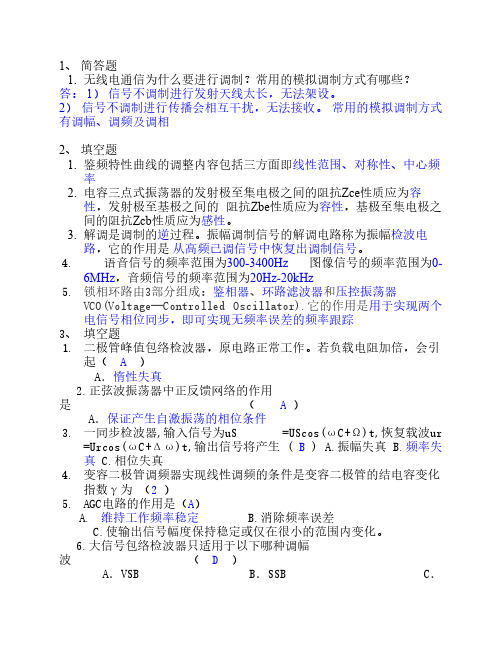

1、简答题1. 无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答： 1）信号不调制进行发射天线太长，无法架设。

2）信号不调制进行传播会相互干扰，无法接收。

常用的模拟调制方式有调幅、调频及调相2、填空题1. 鉴频特性曲线的调整内容包括三方面即线性范围、对称性、中心频率2. 电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为容性，发射极至基极之间的阻抗Zbe性质应为容性，基极至集电极之间的阻抗Zcb性质应为感性。

3. 解调是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。

4. 语音信号的频率范围为300-3400Hz图像信号的频率范围为0-6MHz，音频信号的频率范围为20Hz-20kHz5. 锁相环路由3部分组成：鉴相器、环路滤波器和压控振荡器VCO(Voltage—Controlled Oscillator).它的作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪3、 填空题1. 二极管峰值包络检波器，原电路正常工作。

若负载电阻加倍，会引起（ A ）A．惰性失真2.正弦波振荡器中正反馈网络的作用是 （ A ）A．保证产生自激振荡的相位条件3. 一同步检波器,输入信号为uS =UScos(ωC+Ω)t,恢复载波ur=Urcos(ωC+Δω)t,输出信号将产生 ( B ) A.振幅失真 B.频率失真 C.相位失真4. 变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为 （2 ）5. AGC电路的作用是（A）A. 维持工作频率稳定B.消除频率误差C.使输出信号幅度保持稳定或仅在很小的范围内变化。

6.大信号包络检波器只适用于以下哪种调幅波 （ D ）A．VSB B．SSB C．DSB D．AM7． 调幅的描述 （ C ） A． 用载波信号去控制调制信号的振幅，使调制信号的振幅按载波信号的规律发生变化。

B． 用调制信号去控制载波信号的振幅，使调制信号的振幅按载波信号的规律发生变化。

通信线路考试试题及答案一、选择题1.以下不属于通信线路常见的传输介质是：A. 光纤B. 同轴电缆C. 双绞线D. 无线电波2.计算机网络中，常用的数据传输方式是：A. 并行传输B. 串行传输C. 并行和串行传输都有D. 以上说法都不对3.下列哪个是数据通信中常用的错误校验方法？A. CRC校验B. 奇偶校验C. 循环冗余检测D. 奇偶校验和CRC校验都是4.在通信线路中，线路的带宽表达了什么信息？A. 最大数据传输速率B. 信号的频率范围C. 信噪比D. 信号的幅度范围5.在通信中，常用的调制方式是：A. AM调制B. FM调制C. PM调制D. 调频调制二、简答题1.请解释什么是同轴电缆，并简要描述其在通信线路中的应用。

2.什么是多路复用技术？举例说明常见的多路复用技术。

3.数据通信中，什么是协议？为什么协议在通信中非常重要？三、计算题1.某通信线路的带宽为10 Mbps，每个数据包的大小为1000字节，计算该线路能够传输的最大数据包数量。

2.假设一个信道的带宽为5 kHz，传输数据所需的带宽为2 kHz，计算该信道的信噪比。

四、应用题1.假设你需要设计一个局域网，包含10台计算机和1台服务器。

请简单描述你会选择什么样的通信线路以及相关的配置设备。

2.数据中心需要建立一个高速、可靠的通信线路来连接各个服务器，并保证大规模数据传输的效率和可靠性。

请提出你的建议，并解释你的设计思路。

答案如下：一、选择题答案：1. D2. B3. C4. B5. D二、简答题答案：1. 同轴电缆是一种由内至外依次包括导体、绝缘层、外导体和外护套的电缆结构。

在通信线路中，同轴电缆常用于传输高频率的信号，如电视信号、宽带网络信号等。

2. 多路复用技术是指将多个信号合并在一个通信线路上传输，从而提高线路的利用率。

常见的多路复用技术有频分多路复用（FDM）、时分多路复用（TDM）和码分多路复用（CDM）等。

3. 协议是指在数据通信中，为了使通信的各个参与者能够按照一定的规范进行数据交换和通信而制定的一系列规则。

通信线路专业试卷分数：______ 姓名：________ 职位：_______________ 单位：_________________________一、填空题：每空1分，共计15分1、光缆按敷设方式不同可分为______ 、 _______ 、________ 和 ________ 等2、直埋光缆的标石应在那些地点设置：_______ 、 _________ 、 ________ o3、光纤接续一般可分为两大类，___________ 和____________________ ，4、光缆金属护套对地绝缘是光缆电气特性的一个重要指标，它的好坏，直接影响光缆的________ 、________ 性能及光缆的使用寿命。

5、______________________________________________________________ 光纤连接后，光传输经过接续部位时将生产一定的损耗量，习惯称Z为_____ 损耗，即_______ O6、1米长的标石埋深为 ___ 厘米。

7、当光缆沿公路敷设间距不大于____ 米吋，标石有字的面可朝向公路。

二、选择题：每道题2分，共计40分1、埋式光缆与35千伏以上电力缆线最小平行净距为（）A、0. 5 米B、1米C、1.5 米D、2米2、测量光缆传输损耗时（）测量结杲更精确。

A、0TDRB、光源光功率计C、PMD测试仪D、光纤熔接机3、单模光纤在（）波长具冇零色散特点，目前被广泛应用。

A、0.85nmB、1. 31nmC、1.55nmD、1625nm4、用后向法测试光纤线路损耗所用仪表为（）A、光功率计B、0TDRC、屯平表D、衰耗器5、光缆在施工敷设时，弯曲半径应大于光缆外径（）A、15 倍B、20 倍C、25 倍D、30 倍6、子管在人（手）孔内仲出长度不小于（）A、10厘米B、15厘米C、20厘米D、25厘米7、埋式光缆与高压、石油天然气管道的平行隔距为（）A、3米B、5米C、10 米D、15 米8、光缆挂钩卡间距要求为（）允许偏差不大于3厘米。

第1篇1. 下列哪个选项不属于通信系统中的基本功能？A. 信号传输B. 信号处理C. 信号存储D. 信号控制2. 下列哪个选项不是通信系统的三个基本要素？A. 信号B. 信道C. 信号源D. 信号接收器3. 下列哪个选项不属于模拟通信系统？A. 调幅通信B. 调频通信C. 数字通信D. 调相通信4. 下列哪个选项不是数字通信系统的优点？A. 抗干扰能力强B. 传输质量高C. 信号易于存储和传输D. 频带利用率低5. 下列哪个选项不是通信系统的性能评价指标？A. 传输速率B. 带宽利用率C. 误码率D. 传输距离6. 下列哪个选项不是模拟通信系统的性能评价指标？A. 传输速率B. 带宽利用率C. 误码率D. 输出信噪比7. 下列哪个选项不是数字通信系统的性能评价指标？A. 传输速率B. 带宽利用率C. 误码率D. 输入信噪比8. 下列哪个选项不是数字通信系统的特点？A. 抗干扰能力强B. 传输质量高C. 信号易于存储和传输D. 传输距离远9. 下列哪个选项不是模拟通信系统的特点？A. 抗干扰能力强B. 传输质量高C. 信号易于存储和传输D. 传输距离近10. 下列哪个选项不是通信系统中的噪声类型？A. 热噪声B. 脉冲噪声C. 随机噪声D. 天线噪声二、填空题1. 通信系统中的三个基本要素是：_______、_______、_______。

2. 数字通信系统中的信号传输过程包括：_______、_______、_______。

3. 模拟通信系统的性能评价指标有：_______、_______、_______。

4. 数字通信系统的性能评价指标有：_______、_______、_______。

5. 通信系统中的噪声类型有：_______、_______、_______。

6. 通信系统中的调制方式有：_______、_______、_______。

7. 通信系统中的解调方式有：_______、_______、_______。

通信线路专业试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是通信线路的基本组成部分？A. 光纤B. 同轴电缆C. 微波D. 路由器答案：D2. 光纤通信中，光信号的传输介质是什么？A. 空气B. 真空C. 玻璃纤维D. 铜线答案：C3. 同轴电缆由哪几层组成？A. 内导体和外导体B. 绝缘层和外导体C. 内导体、绝缘层和外导体D. 外导体、绝缘层和内导体答案：C4. 微波通信的频率范围是多少？A. 300 MHz - 3 GHzB. 3 GHz - 30 GHzC. 30 GHz - 300 GHzD. 300 GHz - 3 THz答案：B5. 以下哪个是数字通信的优点？A. 抗干扰能力差B. 传输距离远C. 传输速率高D. 需要较高的功率答案：C6. 通信线路的维护中，以下哪项工作不是必需的？A. 定期检查线路B. 定期更换线路C. 定期清洁线路D. 定期测试线路性能答案：B7. 以下哪个是通信线路故障的常见原因？A. 线路过载B. 线路老化C. 线路过热D. 所有以上选项答案：D8. 通信线路的传输速率与以下哪个因素无关？A. 线路质量B. 信号调制方式C. 线路长度D. 通信协议答案：C9. 在通信线路设计中，以下哪个不是考虑的因素？A. 线路的可靠性B. 线路的成本C. 线路的美观D. 线路的传输效率答案：C10. 以下哪个是通信线路的抗干扰措施？A. 增加线路长度B. 使用屏蔽电缆C. 减少线路数量D. 增加信号功率答案：B二、填空题（每空2分，共20分）11. 通信线路的传输介质主要有________、________和________。

答案：光纤、同轴电缆、微波12. 光纤通信的基本原理是利用________传输光信号。

答案：光导纤维13. 同轴电缆的信号传输方式是________。

答案：电信号14. 微波通信的信号传输方式是________。

答案：电磁波15. 数字通信相比模拟通信，具有________、________和________等优点。

通信电路基础试题及答案一、单项选择题（每题2分，共20分）1. 在通信系统中，信号的调制方式不包括以下哪一项？A. 调幅B. 调频C. 调相D. 调光答案：D2. 通信系统中的信道容量是由以下哪个公式决定的？A. C = 2B log2(1 + S/N)B. C = B log2(1 + S/N)C. C = 2B log2(1 + N/S)D. C = B log2(1 + N/S)答案：B3. 下列哪种编码方式不属于数字信号编码？A. PCM编码B. FSK编码C. ASK编码D. 模拟编码答案：D4. 在数字通信中，误码率通常用哪个指标来衡量？A. SNRB. BERC. Eb/N0D. QoS答案：B5. 以下哪种调制方式的抗干扰能力最强？A. ASKB. FSKC. PSKD. QAM答案：D6. 在通信系统中，信道编码的主要目的是以下哪一项？A. 提高信号的传输速率B. 增加信号的带宽C. 提高信号的抗干扰能力D. 减少信号的传输延迟答案：C7. 以下哪种设备不是数字通信系统中的常用设备？A. 调制解调器B. 路由器C. 交换机D. 放大器答案：D8. 在数字通信中，信号的同步通常包括以下哪两个方面？A. 时钟同步和载波同步B. 时钟同步和数据同步C. 载波同步和数据同步D. 时钟同步和帧同步答案：D9. 以下哪种调制方式的频带宽度最宽？A. ASKB. FSKC. PSKD. QAM答案：D10. 在通信系统中，信噪比（SNR）的提高可以通过以下哪种方式实现？A. 增加信号的功率B. 减少噪声的功率C. 同时增加信号的功率和减少噪声的功率D. 以上都可以答案：D二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响通信系统的信道容量？A. 信道带宽B. 信号功率C. 噪声功率D. 调制方式答案：A, B, C2. 在数字通信中，以下哪些编码方式属于线性编码？A. PCM编码B. PCM编码C. PCM编码D. PCM编码答案：A, B, C3. 以下哪些因素会影响数字通信的误码率？A. 信噪比B. 信号功率C. 调制方式D. 信道带宽答案：A, C4. 在通信系统中，以下哪些设备可以用于信号的放大？A. 放大器B. 调制解调器C. 路由器D. 交换机答案：A5. 在数字通信中，以下哪些因素会影响信号的同步？A. 时钟频率B. 载波频率C. 数据格式D. 信道带宽答案：A, B, C三、填空题（每题2分，共20分）1. 在通信系统中，信号的调制方式主要有调幅、调频和________。

《数据通信原理》（毛京丽等编著，年第二版）习题解答（）１－１　数据通信的定义是什么？画出数据通信系统的基本构成框图，并说明其三大组成部分。

答：数据通信的定义是：依照通信协议，利用数据传输技术在两个功能单元之间传递数据信息，它可实现计算机与计算机、计算机与终端、终端与终端之间的数据信息传递。

数据通信系统的基本构成见教材图—数据通信系统主要由中央计算机系统、数据终端设备（）和数据电路三大部分组成。

数据终端设备：ＤＴＥ相当于人和机器（计算机）之间的接口。

数据电路：数据电路由传输信道（传输线路）及其两端的数据电路终接设备（ＤＣＥ）组成。

数据电路位于ＤＴＥ与计算机系统之间，它的作用是为数据通信提供数字传输信道。

传输信道包括通信线路和通信设备。

ＤＣＥ是ＤＴＥ与传输信道的接口设备。

调制解调器（ｍｏｄｅｍ）是最常见的ＤＣＥ，它是调制器和解调器的结合。

中央计算机系统：中央计算机系统由通信控制器、主机及其外围设备组成，具有处理从数据终端设备输入的数据信息，并将处理结果向相应的数据终端设备输出的功能。

通信控制器（或前置处理机）是数据电路和计算机系统的接口，控制与远程数据终端设备连接的全部通信信道，接收远端ＤＴＥ发来的数据信号，并向远端ＤＴＥ发送数据信号。

主机又称中央处理机，由中央处理单元（ＣＰＵ）、主存储器、输入输出设备以及其他外围设备组成。

其主要功能是进行数据处理。

１－２　什么是数据电路？它的功能是什么？数据电路与数据链路的关系是什么？答：数据电路由传输信道及其两端的数据电路终接设备（）组成，它的作用是为数据通信提供数字传输信道。

数据电路加上两端的传输控制器构成数据链路。

１－３　设数据信号码元时间长度为—，如果采用电平传输，试求数据传信速率和调制速率。

解：，调制速率20072010.09P312DTE DCE 833106S 8 T=83310-6s M=8N Bd =1/T=1200Bd第章概述习题及解答1 l l l l l l l •~•~数据传信速率＝／１－４什么是单工、半双工、全双工数据传输？答：单工传输——传输系统的两端数据只能沿单一方向发送和接收。
