火烧梁体检测技术浅析

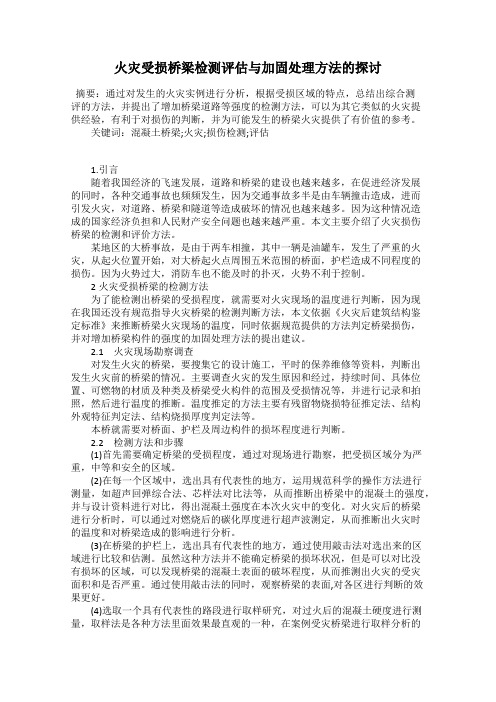

火灾受损桥梁检测评估与加固处理方法的探讨摘要：通过对发生的火灾实例进行分析，根据受损区域的特点，总结出综合测评的方法，并提出了增加桥梁道路等强度的检测方法，可以为其它类似的火灾提供经验，有利于对损伤的判断，并为可能发生的桥梁火灾提供了有价值的参考。

关键词：混凝土桥梁;火灾;损伤检测;评估1.引言随着我国经济的飞速发展，道路和桥梁的建设也越来越多，在促进经济发展的同时，各种交通事故也频频发生，因为交通事故多半是由车辆撞击造成，进而引发火灾，对道路、桥梁和隧道等造成破坏的情况也越来越多。

因为这种情况造成的国家经济负担和人民财产安全问题也越来越严重。

本文主要介绍了火灾损伤桥梁的检测和评价方法。

某地区的大桥事故，是由于两车相撞，其中一辆是油罐车，发生了严重的火灾，从起火位置开始，对大桥起火点周围五米范围的桥面，护栏造成不同程度的损伤。

因为火势过大，消防车也不能及时的扑灭，火势不利于控制。

2火灾受损桥梁的检测方法为了能检测出桥梁的受损程度，就需要对火灾现场的温度进行判断，因为现在我国还没有规范指导火灾桥梁的检测判断方法，本文依据《火灾后建筑结构鉴定标准》来推断桥梁火灾现场的温度，同时依据规范提供的方法判定桥梁损伤，并对增加桥梁构件的强度的加固处理方法的提出建议。

2.1火灾现场勘察调查对发生火灾的桥梁，要搜集它的设计施工，平时的保养维修等资料，判断出发生火灾前的桥梁的情况。

主要调查火灾的发生原因和经过，持续时间、具体位置、可燃物的材质及种类及桥梁受火构件的范围及受损情况等，并进行记录和拍照，然后进行温度的推断。

温度推定的方法主要有残留物烧损特征推定法、结构外观特征判定法、结构烧损厚度判定法等。

本桥就需要对桥面、护栏及周边构件的损坏程度进行判断。

2.2检测方法和步骤(1)首先需要确定桥梁的受损程度，通过对现场进行勘察，把受损区域分为严重，中等和安全的区域。

(2)在每一个区域中，选出具有代表性的地方，运用规范科学的操作方法进行测量，如超声回弹综合法、芯样法对比法等，从而推断出桥梁中的混凝土的强度，并与设计资料进行对比，得出混凝土强度在本次火灾中的变化。

火灾后钢结构的检测鉴定分析2017年1月下【建材装饰】住宅与房地产火灾后钢结构的检测鉴定分析黄晓峰（福建省建筑科学研究院，福建泉州 362000）摘要：文章通过介绍火灾后建筑材料和部件的形变与质变来对火灾现场大火的温度进行初步判定，并阐述四种方法来评定火灾的大火温度，分析了火灾后钢结构部件的性能。

鉴定钢结构构造的性能时主要是测定受损后钢的安全系数，最后重点讲解火灾后鉴定钢结构的步骤。

关键词：火灾；钢结构；检测鉴定中图分类号：TU391 文献标志码：A 文章编号：1006-6012（2017）01-0111-01火灾会带来严重的财产损失，烧毁建筑物内一切可燃物质，产生高温摧毁建筑物，对建筑物本身带来严重的影响，使建筑物失去完整性，降低牢固程度和承载能力。

修复受灾后的建筑物时，要对建筑物以及其中钢结构部件等进行仔细调查，为修复过程提供重要的信息。

1 火灾现场调查与火灾温度的判定1.1 火灾后材料的变化和构件的变化建筑物配件的材料种类多种多样，通常由玻璃、铝合金和铜类组成。

当温度达到一定时，玻璃材料的配件会出现变形、边角部卷曲；温度进一步升高，玻璃烧至球状，而铝合金材质的配件就会熔化变成球状体。

调查火灾后现场时，记录材料发生的形变以及位置。

根据材料发生变形的位置和变形后的形态，由此判断火的温度和大约范围。

钢材料构件经过火灾后，要重点注意其表面的涂层部分颜色的变化，迎着火的一面和背着火的一面的涂层颜色的不同，经过火的灼烧后钢材质的强度发生的变化来判断火的温度。

1.2 大火温度的判定方法通过火灾现场残留物来判定大火的温度：建筑材料经过一定时间的大火灼烧后，有些材料会被烧毁，或者被烧至形变。

大火的温度大约在200～250℃时，钢材料表面的涂层会被烧毁；温度在300～350℃时，钢材质的配件会发生翘边和弯曲的现象；铝材料的熔点范围在300～500℃；温度达到770℃时玻璃软化，达到800～850℃时玻璃发生熔化。

第26卷第1期2010年2月结　构　工　程　师S t r u c t u r a l E n g i n e e r sV o l .26,N o .1F e b .2010收稿日期:2009-09-09基金项目:国家自然科学基金(50778134);土木工程防灾国家重点实验室基金(S L D R C E 09-D-02);高等学校博士学科点专项科研基金(200802471089)＊联系作者,E m a i l :s u l e i 0518@s i n a .c o m火灾后混凝土结构检测的方法与发展探讨陆洲导1　苏　磊1,＊　余江滔1　项　凯1,2(1.同济大学结构工程与防灾研究所,上海200092;2.公安部天津消防研究所,天津300381)摘　要　火灾后混凝土损伤具有随机性和非线性的特点,对其进行评估和加固修复具有极大的挑战性,关系重大且难度甚高,是近年来研究的热点。

综合分析近年来火灾后钢筋混凝土结构损伤检测与加固修复方法的若干研究成果,包括各种火灾温度的检测和评定方法以及各种火灾后混凝土的材料强度与损伤深度检测方法等。

在论述研究成果的同时,对若干成果的应用状况做了简要的评述。

对火灾后钢筋混凝土结构损伤检测的未来发展趋势做出了一些预测和展望。

关键词　火灾,受火混凝土,检测方法,发展趋势A d v a n c e a n d P r o g r e s s i n I n s p e c t i o no fF i r e D a m a g e d C o n c r e t e S t r u c t u r e sL UZ h o u d a o 1　S UL e i 1,＊　Y UJ i a n g t a o 1　X I A N GK a i12(1.R e s e a r c h I n s t i t u t e o f S t r u c t u r a l E n g i n e e r i n g a n dD i s a s t e r R e d u c t i o n ,T o n g j i U n i v e r s i t y ,S h a n g h a i 200092,C h i n a ;2.T i a n j i n F i r eR e s e a r c hI n s t i t u t eo f t h e M i n i s t r y o f P u b l i c S e c u r i t y ,T i a n j i n 300381,C h i n a )A b s t r a c t T h ec h a r a c t e r i s t i c so f r a n d o m n e s sa n d n o n l i n e a r i t y i sp o s s e s s e d b yf i r ed a m a g e d c o n c r e t e s t r u c t u r e s .I t i s a c h a l l e n g i n gt a s ka n dt o u g hm i s s i o nt od i a g n o s e a n dr e p a i r t h e s t r u c t u r a l d a m a g ei nc i v i le n g i n e e r i n g .M a n y w a y s of t h e d i ag n o s i s a n d r e p a i r f o r c o n c r e t e s t r u c t u r e s w e r e d i s c u s s e d i n d e t a i l s .Th e r e f o r e a n o v e r vi e ww a s g i v e n o n s e v e r a l k e y i s s u e s a n d r e l a t e d r e s e a r c h p r o g r e s s m a d e i n d e t e c t i o n a n d r e p a i r f o r f i r e d a m a g e d c o n c r e t e s t r u c t u r e s .T h e r e s e a r c h t o p i c s i n c l u d e t h e d e t e c t i o n m e t h o d s a n d t h e r e p a i r t e c h n o l o g y .T h e d e t e c t i o n m e t h o d s c o n t a i nav a r i e t yo f f i r ed e t e c t i o na n de v a l u a t i o na n da v a r i e t y o f f i r e d a m a g e dc o n c r e t e s t r e n g t h a n d t h e d a m a g e dd e p t h .I na d d i t i o n ,r e s e a r c ha c h i e v e m e n t s o n t h e m e n t i o n e dt o p i c s w e r e d i s c u s s e d a n d s e v e r a l e x a m p l e s w e r e i n c l u d e d a s t h e c a s e s t u d i e s .F i n a l l y ,r e c o m m e n d a t i o n s w e r e p r o p o s e d f o r t h e f u t u r e d e v e l o p m e n t o f d e t e c t i o n a n d r e p a i r f o r f i r e d a m a g e d c o n c r e t e s t r u c t u r e s .K e y w o r d s f i r e ,f i r e d a m a g e d c o n c r e t e ,d e t e c t i o n m e t h o d ,a d v a n c e a n d p r o g r e s s1　引　言火灾是包括流动、传热、传质和化学反应及其相互作用的复杂燃烧过程,其造成直接损失仅次于干旱和洪涝,而发生的频率位列各种灾害之首[1]。

火灾后混凝土结构检测技术应用分析一、前言众所周知，火灾的发生除了造成巨大的人类生命和财产的损失之外，还对建筑本身造成或大或小的伤害。

近年来，随着人口密度的增加，建筑物也逐渐变得高层化、复合化和用途的多元化，这一系列的变化也引发了火灾的发生频率呈现一个上升的趋势。

当发生火灾后，对房屋结构进行检测、评定其受灾后的安全程度，是对房屋是否能继续使用的重要依据。

对于受火灾后的房屋的结构鉴定标准，目前我国实施的是2009年由中治集团建筑研究总院主编行业标准《火灾后建筑结构鉴定标准》（CECS252：2009），在本标准中关于混凝土结构件的火烧损伤程度判断，主要是通过外表观察法和敲击法进行；火灾后混凝土和钢筋力学性能指标强度，宜根据钻取混凝土芯样试样检验，也可根据构件截面温度场按附录F 判定。

二、实例但是根据多年的实践经验，笔者发现混凝土抗压强度按附录F进行判定，与实际案例的实测结果差異很大。

2、当温度在二者之间时，采用线性插入法进行内插。

本文举一实例进行说明。

案例：某建筑过火面积约为100平方米。

起火燃烧时间大约半小时。

表格一所显示的是利用火灾后建筑结构鉴定标准》CECS252：2009中附录B提出的方法（外表观察法和敲击法），判断混凝土受火温度。

表格二所示则是用钻芯法根据实际钻芯测量所得出的结果、及按附录F表F.0.1-3计算所得结果，二种方法得出的结果存在着较大的差异。

根据案例中两个表格可见，混凝土抗压强度按附录F进行判定，与实际案例的实测结果差异很大。

当然，用折减系数法，受影响的因素很多，比如：构件的体积大小、构件受火烧的具体点位等等。

通过大量的实践和案例反映出一个问题：如何更有效、更方便、更准确地对火灾后混凝土结构进行检测、判定其强度，是很需要、很值得研究的问题。

三、混凝土结构的检测技术上面提到的方法不是唯一的检测混凝土结构的方法，经过多年的研究，火灾后混凝土的检测方法也越来越多，接下来列举几个可贪借鉴的混凝土检测方法。

浅析某厂房火灾后的检测鉴定摘要：近年来，由于防火意识淡薄，各类建筑物发生火灾的现象越来越多，尤其是工厂车间发生火灾较多。

本文以某发生火灾的车间为例，对其火灾后的状态进行检测，做到尽量减少损失，为今后火灾工程的灾后评估提供一定的借鉴。

关键字：结构安全性强度检测烧伤深度折减系数前言该建筑物为主体三层，局部四层，结构形式为框架结构，建设时间为2004年。

于2009年1月12日10时40分发生火灾，2009年1月12日13时35分火灾最终被扑灭。

起火原因为静电起火，灭火方式为喷水灭火。

火灾发生后对现场进行了勘测及检测。

1现场调查根据现场勘察情况，大火从一层蔓延至三层，过火面积约为3000m2。

调查发现该建筑物内部有严重的烧伤及烟熏现象，说明火灾引发时，门窗封闭，供氧和通风不良，燃烧不充分。

当门窗破坏后，供氧充分、通风良好，此时温度急剧上升，铝合金窗大部分熔化变形，窗玻璃炸裂熔融。

1.1收集建筑存档资料建筑图8张，结构图12张；当地公安消防大队火灾原因认定书1份。

1.2失火前厂房室内物品堆放布置情况该建筑物一层用于化工生产，室内有较多化工原料，如EPE颗粒、EPE半成品等。

二层及三层部分为仓库，存储EPE颗粒和EPE半成品。

1.3火灾后现场调查1.3.1火灾概况根据现场勘察情况，大火从一层蔓延至三层，过火面积约为3000m2。

调查发现7#楼内有严重的烧伤及烟熏现象，说明火灾引发时，门窗封闭，供氧和通风不良，燃烧不充分。

当门窗破坏后，供氧充分、通风良好，此时温度急剧上升，铝合金窗大部分溶化变形，窗玻璃炸裂熔融。

1.3.2现场物品损坏情况（1）二层及三层部分水磨石楼面起鼓开裂（见图1），部分钢管弯曲变形（见图2）。

（2）○8～○16轴门窗基本破坏，窗玻璃炸裂熔融。

（3）一层及二～三层○8～○16轴EPE材料均烧毁。

（4）现场检查着火温度作用后钢筋混凝土结构混凝土表面及外观特征情况，详见表1。

依据火灾温度作用后钢筋混凝土结构混凝土表面及外观特征划分火灾温度区域。

火灾后钢筋混凝土结构检测鉴定方案的相关研究摘要：目前在人们生活质量提升的背景下，城市的高层建筑物数量有所提升，人口呈现加密的态势，火灾的发生率提高，成为危害社会与群众的主要灾害。

在建筑结构方面，发生火灾事故之后，会对构件产生危害性影响，导致结构的安全性降低，尤其是钢筋混凝土结构，在火灾事故之后很容易出现严重的灾害问题。

因此，在火灾后应重视钢筋混凝土结构的检测，利用正确方式与合理方法，明确是否有钢筋混凝土方面的安全性问题，采用合理的措施弥补不足，为其后续的使用夯实基础。

关键词：火灾后；钢筋混凝土；结构检测鉴定方案在火灾后应重视钢筋混凝土结构的检测鉴定，制定相应的工作方案，利用合理的检测鉴定方式，明确钢筋混凝土结构的危险隐患，得出火灾后的钢筋混凝土损害等级，以便于采用合理的措施改善其应用性能，提升建筑结构的稳定性与安全性。

一、火灾后钢筋混凝土结构检测鉴定工作特点（一）火灾对结构所产生的影响火灾事故会对钢筋混凝土结构产生影响，火灾发生之后，相关结构的特点表现为：①在高温的影响之下，会导致钢筋材料的强度减小，相应的弹性模量也会随之降低，松弛度开始提升，难以满足实际的使用性能标准。

②在发生火灾之后，混凝土材料的强度会受到高温因素影响而下降，弹性模量也会随之降低，徐变的数值有所增加。

③在火灾的影响之下，钢筋混凝土构件亦或是相关的结构承载性能有所减少，容易出现变形的问题，如果不能合理的控制，甚至诱发局部区域亦或是整体区域倒塌的问题。

综合而言，火灾之后的钢筋混凝土结构具有不稳定性的特点，强度性能降低，严重影响着整体建筑结构的使用安全性。

（二）重点检测鉴定的范围在建筑区域范围之内的钢筋混凝土方面，最为主要的受力部分与传力部分就是柱体结构、墙体结构、梁体结构与板材结构，出现事故问题之后，环境之内的温度很高，这会导致相关的构件受到一定影响出现损伤，例如：会导致结构的强度以及屈服力受到影响，截面区域出现损坏问题，构件结构形状有所改变，出现开裂的问题，对其承载力与强度产生影响。
