电子加网技术问答

一、填空题（每空1分，34分）1、实现有源逆变的条件为和。

2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。

为了减小环流，一般采用αβ状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压;在门极加上电压，并形成足够的电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时,在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z；这说明电路的纹波系数比电路要小.8、造成逆变失败的原因有、、、等几种.9、提高可控整流电路的功率因数的措施有、、、等四种。

10、晶闸管在触发开通过程中，当阳极电流小于电流之前,如去掉脉冲，晶闸管又会关断.三、选择题（10分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。

A 、180度；B、60度；C、360度;D、120度；2、α= 度时，三相半波可控整流电路,在电阻性负载时，输出电压波形处于连续和断续的临界状态.A、0度；B、60度； C 、30度;D、120度；3、通常在晶闸管触发电路中，若改变的大小时，输出脉冲相位产生移动，达到移相控制的目的。

A、同步电压；B、控制电压；C、脉冲变压器变比;4、可实现有源逆变的电路为.A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路5、由晶闸管构成的可逆调速系统中,逆变角βmin选时系统工作才可靠。

A、300~350B、100~150C、00～100D、00四、问答题（每题9分，18分)1、什么是逆变失败?形成的原因是什么？2、为使晶闸管变流装置正常工作,触发电路必须满足什么要求？五、分析、计算题：(每题9分，18分）1、三相半波可控整流电路，整流变压器的联接组别是D/Y-5，锯齿波同步触发电路中的信号综合管是NPN型三极管。

1 配电网有那些特点？从配电网自动化的角度看，为何将配电网的结构复杂，数据量大视为重要特点？答:与输电系统比较，配电网具有以下特点：1) 配电网地域比较集中；2)电压等级低、级数多，单条馈电线传输功率和距离一般不大。

3)网络结构多样、复杂。

网络接线有辐射状网、树状网及环网，环网又可分为普通环式及手拉手环式。

在配电网运行中，环网均以开环形式运行。

4)在城市配电网中，随着现代化的进程，电缆线路将越来越多，电缆线路与架空线路的混合网络给电网运行和分析带来复杂性。

5〕配电网中性点接地方式有以下两类：①中性点有效接地系统②中性点非有效接地系统 6〕配电网内设备类型多且数量大，多种设备装于露天，工作条件恶劣 7〕配电网内运行方式多变。

8〕配电网中采用的通信方式多，但通信速率往往没有输电系统要求高 9〕配电网中，即使自动化程度较高，仍需要人工操作；而输电系统内，大多数设备为自动控制。

10〕配电网中有大量电力、电子等非线性负荷，故将产生不容无视的谐波。

谐波必须抑制。

11〕分布式电源〔网〕配电网的主要特点是数据量庞大，网络结构复杂，这是由于面对用户，网络运行方式变化多而快，要求处理问题及时，这些特点直接影响 DAS 系统的结构。

2 在电力系统中，怎样划分 DMS、EMS 的功能区域？它们的功能有那些异同点？答第四页图整个配电网从变电、配电到用户用电过程，均由DMS系统进行监控和管理；而包括发电厂在内的输电系统，则是在能量管理系统〔EMS〕的监视、控制与管理下运行。

EMS与DMS都是有明确对象的管理系统，但两者之间又是有联系的。

通常DMS应执行EMS的宏观调控命令，并有必要向 EMS 系统传递必需的信息。

3 DAS 与 DMS 是否指同一功能系统？答DAS 是指配电网自动化系统，是能够实时监视、协调和运行配电系统的部分元件和全部元件的一个完整的信息采集、传递与处理的集成自动化系统。

当今，我国将变电站自动化、馈电线自动化、需方用电管理及配电管理自动化的有机集成称为配电管理系统〔DMS〕；将第一和第二部分相关的自动化系统合称配电自动化〔DA〕DAS与DMS两种关于配电网自动化的概念，实际是同一的。

技术问答500题第一篇基础知识部分1. 500kV系统电压偏高，要通过有载调压来处理，请问如何调压？答：调节分接头，将其调低几档，使其电压符合要求。

注:如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大.如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大.2. 雷雨天气为什么不能靠近避雷器和避雷针？答:雷雨天气，雷击较多。

当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地,由于接地装置存在接地电阻,它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。

故雷雨天气不能靠近避雷器或避雷针。

3。

什么叫做内部过电压?什么叫大气过电压?对设备有什么危害?答:内部过电压是由于操作、事故或电网参数配合不当等原因,引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。

大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的,在设备上产生的感应雷过电压.内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。

4。

变电站接地网接地电阻应是多少？答：大电流接地系统的接地电阻应符合R≤2000 / IΩ,当I〉4000A时可取R≤0。

5Ω.小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / IΩ，当用于1000V以上设备时，接地电阻R≤250 / IΩ电阻，任何情况下不应大于10欧。

5。

避雷针接地电阻应是多少？答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针,其集中接地电阻一般不大于10欧。

6. 隔离开关的作用?答；1.明显的断开点2.切断小电流3.改变运行方式7。

工作票许可人的职责?答：1．负责审查工作票所列安全措施是否正确完备，是否符合现场条件;2．工作现场布置的安全措施是否完善；3．负责检查停电设备有无突然来电的危险；4．对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。

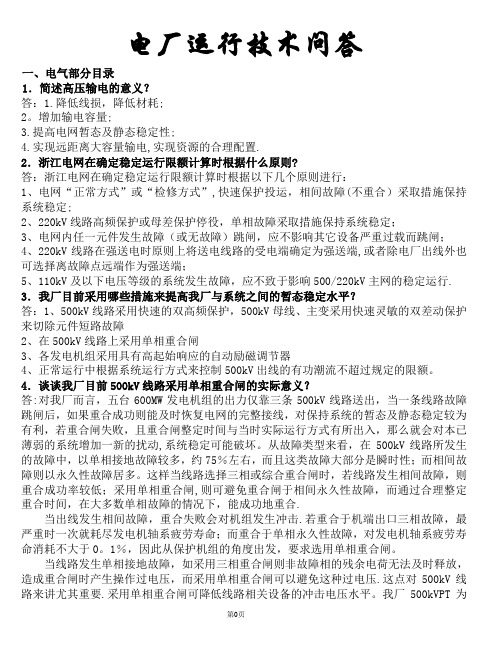

电厂运行技术问答一、电气部分目录1．简述高压输电的意义？答：1.降低线损，降低材耗;2。

增加输电容量;3.提高电网暂态及静态稳定性;4.实现远距离大容量输电,实现资源的合理配置.2．浙江电网在确定稳定运行限额计算时根据什么原则?答：浙江电网在确定稳定运行限额计算时根据以下几个原则进行：1、电网“正常方式”或“检修方式”,快速保护投运，相间故障(不重合）采取措施保持系统稳定;2、220kV线路高频保护或母差保护停役，单相故障采取措施保持系统稳定；3、电网内任一元件发生故障（或无故障）跳闸，应不影响其它设备严重过载而跳闸；4、220kV线路在强送电时原则上将送电线路的受电端确定为强送端,或者除电厂出线外也可选择离故障点远端作为强送端；5、110kV及以下电压等级的系统发生故障，应不致于影响500/220kV主网的稳定运行. 3．我厂目前采用哪些措施来提高我厂与系统之间的暂态稳定水平？答：1、500kV线路采用快速的双高频保护，500kV母线、主变采用快速灵敏的双差动保护来切除元件短路故障2、在500kV线路上采用单相重合闸3、各发电机组采用具有高起始响应的自动励磁调节器4、正常运行中根据系统运行方式来控制500kV出线的有功潮流不超过规定的限额。

4．谈谈我厂目前500kV线路采用单相重合闸的实际意义？答:对我厂而言，五台600MW发电机组的出力仅靠三条500kV线路送出，当一条线路故障跳闸后，如果重合成功则能及时恢复电网的完整接线，对保持系统的暂态及静态稳定较为有利，若重合闸失败，且重合闸整定时间与当时实际运行方式有所出入，那么就会对本已薄弱的系统增加一新的扰动,系统稳定可能破坏。

从故障类型来看，在500kV线路所发生的故障中，以单相接地故障较多，约75％左右，而且这类故障大部分是瞬时性；而相间故障则以永久性故障居多。

这样当线路选择三相或综合重合闸时，若线路发生相间故障，则重合成功率较低；采用单相重合闸,则可避免重合闸于相间永久性故障，而通过合理整定重合时间，在大多数单相故障的情况下，能成功地重合.当出线发生相间故障，重合失败会对机组发生冲击.若重合于机端出口三相故障，最严重时一次就耗尽发电机轴系疲劳寿命；而重合于单相永久性故障，对发电机轴系疲劳寿命消耗不大于0。

一、简答题（配网规划体系）1、配电网规划技术原则包括哪些主要内容，主要的传达方法有哪些？答：•规划技术原则的内容应至少包含：✧负荷预测方法。

✧电力平衡原则。

✧供电区域划分。

✧网架规划技术。

✧继电保护与自动化技术。

✧计量技术。

✧通信技术。

✧设备改造及维修。

✧电源接入。

✧用户供电。

•企业可通过下列方法传达规划技术原则：✧在整个企业中公布。

✧规划相关员工上岗培训的内容。

✧印刷和发放规划技术原则手册。

✧会议宣贯。

✧通过多媒体方式宣贯。

2、配电网供电可靠性原则包括哪些主要内容？答：•供电可靠性原则应以客户为中心，提高客户满意度为目标，至少包括以下内容：1、供电可靠性区域的划分与目标指标。

2、客户重要程度分类标准。

3、施工作业供电可靠性成本控制标准。

4、物资供应要求。

5、施工管理要求。

6、技术支持要求。

7、投资与供电可靠性效益评估。

3、配电网规划策划包括哪些主要内容，策划工作的回顾与改进应重点关注哪些方面？答：•企业应于规划启动前进行策划，策划主要包括以下内容：✧规划成果的标准和要求。

✧规划工作进度计划。

✧人员分工以及工作职责。

✧规划工作中应注意的事项。

•企业应在规划工作完成后，对规划策划内容进行回顾，重点关注策划内容的合理性和可实施性、进度安排和人员分工的合理性，并对发现的不足进行改进。

4、配电网负荷预测工作需要准备哪些主要数据以及近期负荷预测需要考虑的主要因素？答：（1）企业应在负荷预测前，做好数据准备，主要包括：1、电源数据。

2、负荷历史数据。

3、输电网负荷预测结果。

4、业扩报装数据。

5、地区经济发展、招商引资信息。

6、城乡发展规划。

7、气象信息。

（2）近期负荷预测时应考虑以下主要因素：1、负荷自然增长。

2、用户报装。

3、用户潜在报装。

4、城乡规划调整。

5、土地利用规划调整。

6、用户负荷特性。

7、气象信息。

5、配电网规划方案的编制应重点关注哪些因素？答：•企业应根据发布的规划问题库以及发展需求，编制规划方案，形成统一的规划项目库。

PON技术问答摘要：在平时测试中经常碰到一些知识点,理解不够透彻,本文档对一些常用知识点进行了整理,希望对大家有所帮助。

关键字：MPCP ,OAM ,QOS,SCB与组播缩略语：在平时测试中经常碰到一些知识点,理解不够透彻,本文档对一些知识点进行整理,希望对大家有所帮助。

整理点如下：1、MPCP发现流程OLT ONUMessages sented in the broadcast channel 2Messages sented in the unicast channels1， OLT 发送一条Discovery Gate 消息给ONU （用于发现的授权） 2， 各个ONU 通过竞争，在窗口内发送REGister_REQ3， OLT 接收到后，经过验证，给ONU 发送REGister (包含OLT 给ONU 分配的LLID ，OLT 所支持的ONU 能力)启动定时器。

4， OLT 向onu 发送标准的GATE 消息——授权5， ONU 在OLT 的grant window 内返回REGISTER_ACK 消息，则完成MPCP 的注册 具体详细分析请看文档： 2、 OAM 扩展发现过程OLTONUE x te n d e d O A MD i s c o v e r y P r o c e s s1， OLT 首先发起OAM ext_INFO 消息，通知OLT 的OAM 扩展的OUI 版本及所支持的OUI_versionlist2， ONU 根据收到的OLT 消息，返回一个OAM ext_INFO 消息，将OUI 设置为OLT 的OUI ,VER=0x00 ,并将ONU 所支持的OUI_version 列表上报给OLT3， （ONU 支持OLT 的oui 版本，EXT_support=0x01）OLT 根据ONU 上报的信息，将OUI 和版本信息写入OAM EXT_INFO->OUI 和OAM Ext_Info->ver.z 发给ONU4， ONU 收到OLT 选择的oui 和版本信息返回确认信息，完成扩展OAM 的发现过程ONU OLT3、 搅动密钥的产生与同步1）产生：搅动密钥是ONU 由上行用户数据中提取的3字节数据与3字节随机数Exclusive OR (XOR)异或相加的结果。

中国南方电网通信技术问答中国南方电网电力调度通信中心2009年9月前言南方电网电力通信网络的快速发展，迫切要求建设一支与之相适应的高素质通信运行队伍。

为加强通信运行队伍的培训和考核，提高其业务水平，夯实电网安全和电力通信网络运行基础，南方电网电力调度通信中心组织编制了这本《南方电网通信技术问答》。

本题库结合电网和电力通信网运行实际，结合南方电网各级通信运行岗位要求，内容涵盖了与通信运行相关的规程规定、标准规范，电力通信各子系统基础知识，通信基本原理，突出了通信运行人员应当重点掌握的基础知识、基本原理和规程规定。

本题库共分为十八个章节，其中，第一至第六章节为规程规定、标准规范部分技术问答；第七至第十八章节为电力通信各子系统、通信基本原理部分技术问答。

在技术问答编辑过程中，得到了南方电网电力调度通信中心领导和相关单位的大力支持。

在此，谨对所有支持和参与通信技术问答编辑的领导和专家表示感谢。

由于通信技术问答涉及内容广泛，编制时间仓促，不妥之处，恳请批评指正。

目录一、《中国南方电网电力调度管理规程》部分：58题（1-58） (1)二、《电业安全工作规程（发电厂和变电所电气部分）》部分：46题（59-104） (6)三、《中国南方电网有限责任公司电力生产事故调查规程》部分：19题（105-123） (11)四、《南方电网通信调度工作标准》部分：36题（124-159） (13)五、《中国南方电网通信网络生产应用接口技术规范》部分：19题（160-178） (19)六、通信电源部分：84题（179-262） (22)七、光纤传输部分：453题（263-715） (32)八、电力线载波部分：49题（716-764） (69)九、交换网部分：136题（765-900） (74)十、宽带通信网部分：148题（901-1048） (85)十一、数据通信与计算机网络部分：325题（1049-1373） (95)十二、无线局域网部分：29题（1374-1402） (130)十三、多媒体技术部分：19题（1403-1421） (132)十四、卫星通信部分：60题（1422-1481） (134)十五、微波中继通信部分：47题（1482-1528） (140)十六、移动通信部分：34题（1529-1562） (144)十七、通信工程部分题（1563-1616） (147)十八、通信基本原理部分：201题（1617-1837） (153)一、《中国南方电网电力调度管理规程》部分：58题（1-58）1.本规程所称电力调度是指？答：是指电力调度机构对所辖电网运行进行的组织、指挥、指导和协调。

电力电子技术模拟试题答案在后面显示模拟试题注意事项：1. 本试卷共四大题，满分100分，考试时间90分钟，闭卷；2. 考前请将密封线内各项信息填写清楚；3. 所有答案直接做在试卷上,做在草稿纸上无效；4．考试结束，试卷、草稿纸一并交回。

题号一二三四总分评分人得分一、单项选择题(每题2分, 共30分)1、普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A．有效值B．最大值C．平均值D．瞬时值2、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。

A．180°B．60°C．360°D．120°3、单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1B．0.5C．0.45D．0.94、三相半波可控整流电路的自然换相点是()。

A.交流相电压的过零点；B.本相相电压与相邻相电压正、负半周的交点处；C.比三相不控整流电路的自然换相点超前30°；D.比三相不控整流电路的自然换相点滞后60°。

5、电容滤波的三相不可控整流电路中，空载时，输出电压平均值等于 () ，为输入电压有效值。

A、2.45B、C、0.9D、6、电容滤波的三相不可控整流电路中，随着负载加重，输出电压平均值越接近 () ，为输入电压有效值。

A、2.45B、C、2.34D、7、可实现有源逆变的电路为() 。

A、三相半波可控整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路。

8、在有源逆变电路中，逆变角β的移相范围应选() 为最好。

A、β=90o∽180oB、β=35o∽90oC、β=0o∽90oD、β=0o∽180o9、以下哪种换流方式适用于全控型器件（）。

A、器件换流B、电网换流C、负载换流D、强迫换流10、以下哪一点不属于电流型逆变电路的特点（）。

A、输出电压为矩形方波B、输出电流为矩形方波C、直流侧电流基本无脉动D、直流回路呈现高阻抗11、不属于电压型半桥逆变电路特点的是（）。

计算机⽹络技术计算机⽹络练习题⼀、填空题：1. 在典型的计算机⽹络中，信息以包为单位进⾏传送。

其主要结构由包头、数据、包尾构成。

2. 通信使⽤的三种交换⽅式为电路交换、存储转发、分组交换。

计算机通信⼀般不使⽤存储转发⽅式3. 数据双向传输不能同时进⾏的通信模式叫做半双⼯通信，双向传输可同时进⾏的通信模式叫做全双⼯通信。

4. 计算机⽹络使⽤的传输媒体有（举例）：同轴电缆、双绞线、光纤、微波、红外线、⽆线电波等。

5. 异步传输传输单位为字节，并以起始位和停⽌位作为分隔。

6. 标准RS-232-C采⽤25脚梯形插头座连接，并以-3V~-15V电压表⽰逻辑"1"。

7. 三种数字信号调制解调⽅式的依据是波函数的三要素，即：振幅、频率、相位。

8. 数字信号的三种调制⽅式为振幅调制、频率调制、相位调制。

9. 计算机局域⽹分类按拓扑结构主要分为：星型、环型、总线型、树型。

10. 使⽤层次化⽹络模型，可以把复杂的计算机⽹络简化，使其容易理解并容易实现。

11. TCP/IP协议栈可分为四层，分别为：主机到⽹络层、互联⽹层、传输层、应⽤层；SMTP协议位于应⽤层。

12. 数据链路层的主要服务功能是流量控制和差错控制。

13. IEEE802.3规定⼀数据帧的长度应为64字节到1518字节之间。

14. IEEE 802.3建议采⽤的介质访问控制⽅法的主要内容有：载波侦听多路访问（CSMA）和冲突检测(CD)。

15. 局域⽹技术中媒体访问控制⽅法主要有CSMA/CD(带冲突检测的载波侦听多路介质访问控制技术)、令牌总线技术、令牌环型⽹技术三种。

16. 在数据报服务中，⽹络节点要为每个数据报选择路由，在虚电路服务中，⽹络节点只在连接建⽴时选择路由。

17. 通常路由选择算法分为两⼤类，分别为静态路由选择和⾃适应路由选择。

18. 按IP地址分类，地址：160.201.68.108属于B类地址。

19. IP地址分五类，即A、B、C、D、E类，其中D类属多址⼴播类地址；IP地址127.x.x.x属于本主机地址，⽤于本机内通信；TCP协议的80端⼝由因特⽹的HTTP协议使⽤。

《电力电子技术》试卷答案一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波? 。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。

6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经?逆变电源、逆变桥而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采控用控制角α大于β的工作方式。

9、常用的过电流保护措施有快速熔断器?、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。

二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。

（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

（×）3、晶闸管串联使用时，必须注意均流问题。

（×）4、逆变角太大会造成逆变失败。

（×）5、并联谐振逆变器必须是略呈电容性电路。

（√）6、给晶闸管加上正向阳极电压它就会导通。
