中国葛洲坝集团柬埔寨额勒赛下游水电站大坝工程汇报材料中国葛洲坝集团大坝项目部上报材料自4月19日起，XXXX业主防汛工作检查葛洲坝建设项目部在各级业主、监理、设计、总承包领导的关心和指导下，上下电站大坝工程和A1包工程各方面进展顺利。
主要防洪工程和工程关键节点形象符合合同和业主要求。
1，上店电站工程进度1.1坝工程(1)坝工程坝体主堆石料填筑已达到165.7米标高，大坝填筑量约21万米趾板和防渗板混凝土浇筑完成约1500米；；河床段趾板和防渗板混凝土施工完成；右岸斜坡趾板混凝土上升12m，防渗板喷射混凝土完成两块；左岸坡趾板混凝土上升36m，防渗板混凝土分两块浇筑完成挤压成型的侧壁已经上升了15层，长6米33照片1大坝上游挤压边墙及大坝填筑施工(2)围堰工程截至XXXX 5月21日，上游围堰上游侧已填筑至190 m标高，除上游岩石护坡外，大坝填筑可按计划工期要求顺利完成。
调整加高方案已经报批，各项准备工作正在抓紧进行。
到5月底，XXXX一次蓄水断面▽195米标高即可达到。
照片2上游围堰填筑施工(3)附属工程砂石骨料系统于XXXX 2月28日具备骨料生产条件。
公司派出专家进行系统诊断和整体优化调整。
混凝土搅拌系统于3月8日在XXXX竣工，具备生产条件。
一些土木工程已经逐步得到改善。
一号公路已完成五个涵洞，路基70%的开挖和填筑工程已经完成。
由于路基转移的延误以及路面混凝土施工与大坝填筑和运输之间的干扰，项目部将考虑推迟工程，并对部分路段的混凝土进行硬化。
坝下临时桥梁下部结构已完成，台背回填已基本完成，贝雷桥桥面护墩和钢构件安装准备工作正在进行。
照片3 1#道路涵洞施工照片4 1.2坝下临时桥梁施工，下电站大坝工程(1)导流洞工程导流洞进口已完成15000m石方开挖，出口已完成50000m石方开挖，计划6月完成明挖，并开始洞挖施工导流洞进出口围堰基础开挖已完成，围堰体填筑正在进行中。
(2)坝肩开挖左右两岸的坝肩表已清理完毕，拟于6月初进行全坝肩开挖。

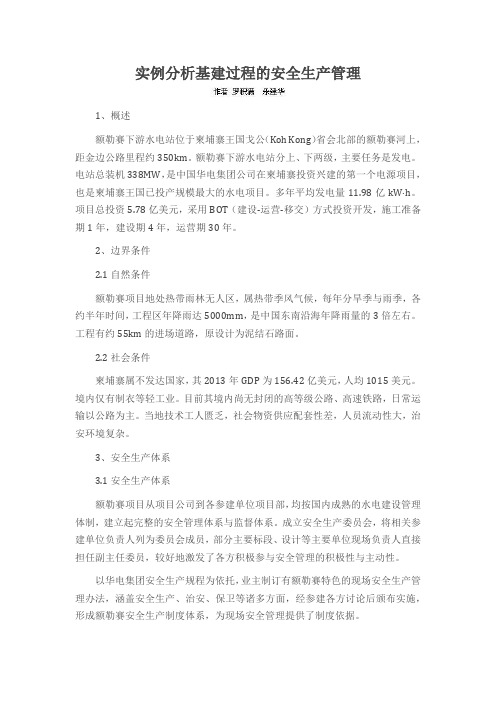

实例分析基建过程的安全生产管理1、概述额勒赛下游水电站位于柬埔寨王国戈公（Koh Kong）省会北部的额勒赛河上，距金边公路里程约350km。
额勒赛下游水电站分上、下两级，主要任务是发电。
电站总装机338MW，是中国华电集团公司在柬埔寨投资兴建的第一个电源项目，也是柬埔寨王国已投产规模最大的水电项目。
多年平均发电量11.98亿kW·h。
项目总投资5.78亿美元，采用BOT（建设-运营-移交）方式投资开发，施工准备期1年，建设期4年，运营期30年。
2、边界条件2.1自然条件额勒赛项目地处热带雨林无人区，属热带季风气候，每年分旱季与雨季，各约半年时间，工程区年降雨达5000mm，是中国东南沿海年降雨量的3倍左右。
工程有约55km的进场道路，原设计为泥结石路面。
2.2社会条件柬埔寨属不发达国家，其2013年GDP为156.42亿美元，人均1015美元。
境内仅有制衣等轻工业。
目前其境内尚无封闭的高等级公路、高速铁路，日常运输以公路为主。
当地技术工人匮乏，社会物资供应配套性差，人员流动性大，治安环境复杂。
3、安全生产体系3.1安全生产体系额勒赛项目从项目公司到各参建单位项目部，均按国内成熟的水电建设管理体制，建立起完整的安全管理体系与监督体系。
成立安全生产委员会，将相关参建单位负责人列为委员会成员，部分主要标段、设计等主要单位现场负责人直接担任副主任委员，较好地激发了各方积极参与安全管理的积极性与主动性。
以华电集团安全生产规程为依托，业主制订有额勒赛特色的现场安全生产管理办法，涵盖安全生产、治安、保卫等诸多方面，经参建各方讨论后颁布实施，形成额勒赛安全生产制度体系，为现场安全管理提供了制度依据。
3.2应急反应体系业主注重应急体系建设，开工后即出台《突发事件总体应急预案》等11项专项应急预案，形成应对紧急突发事件的指挥处置体系，并成功运用于多起突发事件应急处置。
2012年12月1日，上游其他单位突发意外泄洪事件，项目公司接报后立即启动应急预案，紧急撤离低洼处作业人员与设备，由于反应迅速、应对得当，未造成人员和设备损失。
柬埔寨额勒赛下游水电站下电站大坝工程上坝泄洪放空洞埋件、闸门及启闭机安装方案审批：校核：编制：目录1工程概况2编制依据3施工布置3.1运输线路3.2施工用电3.3场地布置3.4临时设施4施工程序5事故门槽埋件安装5.1安装准备5.2底坎安装5.3主轨、反轨及埋件安装5.4埋件焊接5.5二期混凝土浇筑5.6清理与复测5.7防腐处理6工作门槽埋件安装6.1安装准备6.2底坎安装6.3主轨、反轨及埋件安装6.4埋件焊接6.5二期混凝土浇筑6.6清理与复测6.7防腐处理7放空洞弧形闸门安装7.1安装准备7.2支铰座安装7.3支臂安装、焊接7.4门叶安装、焊接7.5清理、复测与调试7.6水封、付件安装7.7防腐处理8放空洞弧形闸门液压启闭机安装8.1安装准备8.2油缸安装8.3油泵及电器安装8.4调试9放空事故闸门安装9.1安装准备9.2门叶安装、焊接9.3清理、复测与调试9.4水封、付件安装9.5防腐处理10放空事故闸门固定启闭机安装10.1安装准备10.2启闭机安装10.3电器安装10.4调试11施工进度计划12资源配置计划12.1人力资源配置12.2设备资源配置13质量保证措施14安全保证措施一．概述：泄洪放空洞弧型闸门潜孔形式，孔口尺寸(宽×高)6.0m×7.0m。
设计水头81.1m。
总水压力44019KN。
液压启闭机形式，启门力／下压力2800／800KN。
弧形门槽埋件31.58t，弧形闸门29.60 t×2，支臂32.650×2 t，最大起重量下支臂14.77 t， 2800KN 液压启闭机一台27t,支铰24.764t×2。
事故门埋件74.787t，事故闸门115.427t＋65t，2×2500KN固定卷扬式启闭机一台。
二．编制依据（1）《水利水电工程钢闸门制造安装及验收规范》DL/T5018-2004；（2）《水利水电工程启闭机制造安装及验收规范》DL/T5019-2004；（3）施工图纸等技术文件；（4）合同文件技术条款等；（5）施工组织设计；（6）现场施工条件。
柬埔寨额勒赛下游水电站下电站大坝工程防洪度汛措施X集团股份有限公司柬埔寨额勒赛下游水电站下电站大坝工区二〇一一年三月十九日审批：审核：编制：柬埔寨额勒赛下游水电站下电站大坝工程20XX年防洪度汛措施一、工程概况额勒赛下游水电站位于柬埔寨王国西部戈公省，首都金边以西约180公里（公路里程约290公里），戈公市以北约20公里（公路里程约58公里）的额勒赛河上，电站由相距约8km的上、下电站两个梯级组成，即额勒赛下游电站上电站和额勒赛下游电站下电站。
下电站推荐枢纽布置采用碾压混凝土重力坝+左岸地面厂房方案，混合式开发，正常蓄水位为108m，最大坝高58.5m，设置2台单机容量为66MW的混流式水轮发电机组，总装机容量为132MW。
工程规模为中型，工程等别为三等，主要建筑物级别为3级，次要建筑物为4级。
挡水、泄水建筑物按100年一遇洪水设计，1000年一遇洪水校核。
坝址区主要岩性为石英砂岩夹泥岩，地震基本烈度为Ⅵ度，设计烈度为6度。
根据枢纽布置特点、坝址地形地质条件和水文特征等，本工程拦河坝施工导流采用断流围堰一次拦断河流，枯水期围堰挡水、导流隧洞泄流，汛期基坑和导流隧洞联合泄流的导流方式。
本标段20XX年10月初开始导流洞开挖，20XX年10月底工程截流，20XX年5月底，坝体1~5#溢流表孔坝段碾压混凝土上升到76.0m，两岸混凝土上升到83.0m高程以上，20XX年6月～20XX年10月，由导流隧洞、坝体缺口联合泄流，20XX年12月底大坝浇筑到顶，20XX 年3月中旬导流洞下闸封堵，6月底两台机组发电。
二、水文资料（1）雨量资料柬埔寨气象部在全国有200多个气象观测站（雨量站），主要观测降雨、风速、气温、湿度和蒸发，目前大约有130个还在使用中。
绝大多数位于各省省府，额勒赛河流域下游仅有一个雨量站即戈公（Koh Kong）站，上游邻近流域有菩萨（Pursat）站。
另外，邻近泰国距离工程区较近的雨量站还有（Khlong Yai）雨量站、（Trat）雨量站和（Ban Si Bua Thong）雨量站等等。

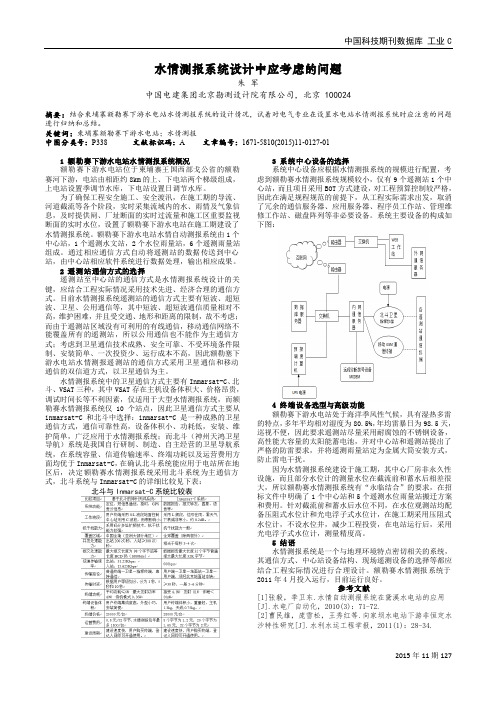

中国科技期刊数据库 工业C2015年11期127水情测报系统设计中应考虑的问题朱 军中国电建集团北京勘测设计院有限公司，北京 100024摘要：结合柬埔寨额勒赛下游水电站水情测报系统的设计情况，试着对电气专业在设置水电站水情测报系统时应注意的问题进行归纳和总结。
关键词：柬埔寨额勒赛下游水电站；水情测报 中图分类号：P338 文献标识码：A 文章编号：1671-5810(2015)11-0127-011 额勒赛下游水电站水情测报系统概况额勒赛下游水电站位于柬埔寨王国西部戈公省的额勒赛河下游，电站由相距约8km 的上、下电站两个梯级组成，上电站设置季调节水库，下电站设置日调节水库。
为了确保工程安全施工、安全渡汛，在施工期的导流、河道截流等各个阶段，实时采集流域内的水、雨情及气象信息，及时提供闸、厂址断面的实时过流量和施工区重要监视断面的实时水位，设置了额勒赛下游水电站在施工期建设了水情测报系统。
额勒赛下游水电站水情自动测报系统由1个中心站，1个遥测水文站，2个水位雨量站，6个遥测雨量站组成。
通过相应通信方式自动将遥测站的数据传送到中心站，由中心站相应软件系统进行数据处理，输出相应成果。
2 遥测站通信方式的选择遥测站至中心站的通信方式是水情测报系统设计的关键，应结合工程实际情况采用技术先进、经济合理的通信方式。
目前水情测报系统遥测站的通信方式主要有短波、超短波、卫星、公用通信等，其中短波、超短波通信质量相对不高，维护困难，并且受交通、地形和距离的限制，故不考虑；而由于遥测站区域没有可利用的有线通信，移动通信网络不能覆盖所有的遥测站，所以公用通信也不能作为主通信方式；考虑到卫星通信技术成熟、安全可靠、不受环境条件限制、安装简单、一次投资少、运行成本不高，因此额勒塞下游水电站水情测报遥测站的通信方式采用卫星通信和移动通信的双信道方式，以卫星通信为主。
水情测报系统中的卫星通信方式主要有Inmarsat-C 、北斗、VSAT 三种，其中VSAT 存在主机设备体积大、价格昂贵，调试时间长等不利因素，仅适用于大型水情测报系统，而额勒赛水情测报系统仅10个站点，因此卫星通信方式主要从inmarsat-C 和北斗中选择：inmarsat-C 是一种成熟的卫星通信方式，通信可靠性高，设备体积小、功耗低，安装、维护简单，广泛应用于水情测报系统；而北斗（神州天鸿卫星导航）系统是我国自行研制、制造、自主经营的卫星导航系统，在系统容量、信道传输速率、终端功耗以及运营费用方面均优于Inmarsat-C ，在确认北斗系统能应用于电站所在地区后，决定额勒赛水情测报系统采用北斗系统为主通信方式，北斗系统与Inmarsat-C 的详细比较见下表：北斗与Inmarsat-C 系统比较表3 系统中心设备的选择系统中心设备应根据水情测报系统的规模进行配置，考虑到额勒赛水情测报系统规模较小，仅有9个遥测站1个中心站，而且项目采用BOT 方式建设，对工程预算控制较严格，因此在满足规程规范的前提下，从工程实际需求出发，取消了冗余的通信服务器、应用服务器、程序员工作站、管理维修工作站、磁盘阵列等非必要设备。
wf额勒赛下游水电站上电站大坝工程金属结构及机电设备安装施工组织设计精品资料1报审表工程名称：柬埔寨额勒赛下游水电站上电站大坝工程合同编号：002H.D.50.01.04.01A-0001 CGGC/LSRC/上坝/APV/194致贵阳院额勒赛下游水电站监理部：现报上上坝导流洞封堵闸门与机电设备安装施工组织设计等，请予以审查和批准。
承建单位：葛洲坝集团额勒赛下游水电站大坝工程施工项目部项目经理/技术负责人：日期：年月日监理工程师审查意见：□同意□修改后再报□不同意监理工程师：年月日总监理工程师审定的意见：□同意□修改后再报□不同意总监理工程师：年月日说明：本表由承建单位报送四份，监理部审批后，监理部留二份，业主一份，返回承建单位一份。
柬埔寨额勒赛下游水电站上电站大坝工程导流洞封堵闸门与机电设备安装施工组织设计批准：审批：校核：编制：中国葛洲坝集团股份有限公司柬埔寨额勒赛下游水电站大坝工程施工项目部目录1工程概述............................................................................................................... - 1 -1.1 主要工作内容........................................................................................ - 1 -1.2 本项目施工的特点、重点、难点及应对措施.................................... - 1 -1.2.1 工程特点.................................................................................... - 1 -1.2.2 施工重点和难点.......................................................................... - 1 -1.3 主要工程量............................................................................................ - 1 -2编制依据........................................................................................................ ..... - 2 -3工程施工布置..................................................................................................... - 2 -4主要施工方案..................................................................................................... - 2 -4.1施工前期准备......................................................................................... - 2 -4.1.1 施工人员准备................................................................................ - 2 -4.1.2 技术准备.................................................................................... - 2 -4.1.3 施工设备及材料准备................................................................ - 2 -4.2 金属结构安装........................................................................................ - 3 -4.2.1 闸门（拦污栅）、启闭机二期埋件安装.. 错误！未定义书签。
额勒赛下游水电站上电站大坝工程调整工期进度计划1 概述上电站大坝工程自2010年11月1日开工以来，受各种不利因素影响，施工进度总体形象比较合同节点工期目标已经滞后。
为保证本工程按照合同蓄水、发电目标最终按期完成。
根据目前实际，编制调整工期计划。
2 施工进度计划2.1进度计划调整说明本标段进度计划调整主要为拦河大坝和右岸引水隧洞进水口。
拦河大坝由于前期截流推迟、降雨、设备劳务组织困难等因素影响，大坝填筑形象无法按照合同度汛节点工期进行,现我部要求对进度计划调整如下：进度计划调整主要是按照目前能够达到的施工能力，拦河大坝分别在2011年8月上、中旬达到合同要求的195m和203m度汛断面高程，同时确保一期砼面板施工满足在2012年5月15日完成的合同节点要求。
右岸引水隧洞进水口工程，按照合同节点工期在2011年7月底和9月底完成洞口明挖和洞挖施工，在2012年5月底完成混凝土浇筑、金结闸门安装具备并过水发电条件。
但考虑2011年10月～2012年5月仅7个月时间，完成引水洞混凝土浇筑和金结设备安装工期过紧。
2.2调整后进度计划目标调整后本工程控制性工期计划如下：2010年11月初开始坝肩开挖，2010年12月28日工程截流；2011年8月6日填筑至度汛高程195m，8月16日填筑至度汛高程203m；2012年5月15日完成一期混凝土面板浇筑，5月底完成泄洪放空洞改建，2012年8月底大坝填筑到顶；2012年10月31日完成溢洪道混凝土浇筑； 2013年1月1日导流洞下闸蓄水，4月20日完成导流洞封堵；2013年4月15日完成二期混凝土面板浇筑，4月底溢洪道完成闸门启闭机安装、泄洪放空洞下闸蓄水，6月底两台机组发电。
调整工期后本工程控制性工期目标见下表1-1。
表1-1 控制性工期对比表2.3.1拦河大坝拦河大坝工程施工程序主要为：基础开挖→趾板浇筑→大坝分期回填、挤压边墙施工→一、二期面板混凝土施工→趾板固结帷幕灌浆。
额勒赛水电站砂石\混凝土生产系统工艺设计摘要：本文主要介绍额勒赛下游水电站上电站导流、泄洪隧洞土建标段人工砂石骨料加工及混凝土生产系统,本文重点讲述了砂石加工系统和混凝土生产系统的工艺设计、设备的配置情况.关键词：砂石加工,混凝土,工艺设计,设备配置中图分类号：tu52 文献标识码：a 文章编号：1 工程概况柬埔寨王国额勒赛下游水电站上电站导流、泄洪隧洞土建与金属结构埋件安装工程砂石与拌和系统布置在上电站6号公路k3+550.000~k3+800.000公路沿线内侧,占地面积约10000m2.主要承担导流洞与泄洪防空洞施工用砂石料与混凝土的生产.本工程混凝土及喷混凝土总量约为6.25万m3.额勒赛下游水电站上电站导流、泄洪隧洞土建与金属结构埋件安装工程导流、泄洪隧洞石方洞挖料,除断层破碎带及强风化、强卸荷岩体洞段外,均为可用料.以及凡在地下工程中开挖出的适用料,作为本合同工程混凝土的骨料料源.砂石系统设计毛料处理能力150t/h,骨料分为：40-80mm、20-40mm、5-20mm、5-10mm和5mm共5种骨料.混凝土拌和系统生产规模按混凝土高峰月浇筑强度0.9万m3/月,设计实际小时生产强度为45m3/h,混凝土最大级配为三级配混凝土.2砂石料加工系统工艺设计根据工艺要求,额勒赛人工骨料砂石系统按生产三级配混凝土骨料进行设计.本系统采用如下加工工艺：粗碎→细碎两段的工艺流程.筛分,采用一次筛分,二次筛分.粗碎与细碎s-150破碎开路,二次筛分开路.制砂闭路,细碎s-150与一筛闭路生产砂.由粗碎车间、细碎车间、分级筛分车间、立破制砂车间、棒磨机制砂车间、成品料仓、成品供料系统、供排水系统、供配电系统及相应的辅助设施等组成.各车间之间用胶带机连接.具体工艺流程过程如下：（1）破碎工艺：粗碎车间布置1台pef750×1100颚式破碎机,本工程地下工程中开挖出的适用料经自卸汽车运到粗碎车间受料口,经棒条给料机gzd1245给料,大于80mm的进入pef750×1100颚式破碎机破碎后与小于80mm的石料分别通过1#胶带机汇集进入1台s-150硬岩反击式破碎机（细碎）.（2）筛分工艺：骨料经过s-150硬岩反击式破碎机后通过2#胶带机进入3层振动筛3yk2460进行分级,40-80mm的骨料直接进入1层振动筛yr1237进行二筛,通过振动筛yr1237分级后,40-80mm 的骨料通过6#胶带机进入40-80mm的骨料成品料仓,部分大于80mm 的骨料通过11#胶带机、10#胶带机、12#胶带机返回进入s-150硬岩反击式破碎机形成闭合回路.20-40mm的骨料通过4#胶带机、7#胶带机、13#胶带机进入20-40mm的骨料成品料仓,部分20-40mm的骨料在通过7#胶带机后可切换到10#胶带机、12#胶带机返回进入s-150硬岩反击式破碎机形成闭合回路制砂.5-20mm的骨料通过5#胶带机进入1层振动筛yr1237进行二筛, 5-20mm的骨料通过8#胶带机进入5-20mm的骨料成品料仓,通过振动筛yr1237分级后,5-10mm的骨料通过9#胶带机进入5-10mm的骨料成品料仓.小于5mm的骨料（砂）通过3#胶带机进入砂成品料仓.（3）车间处理量：根据流程平衡计算的结果和系统总处理量,计算出各车间的处理量见表1.表1 车间处理量3混凝土拌和系统工艺设计混凝土拌和系统设置一座hz120-2s1500型混凝土拌和站、骨料仓、供排水系统、供电系统和附属设施组成.布置在砂石加工系统附近,并尽可能靠近导流、泄洪隧洞施工现场.（1）骨料储运：hz120-2s1500型混凝土拌和站采用混凝土配料、搅拌、计量全自动微机控制系统,混凝土生产能力为120m3/h,能满足本合同工程混凝土施工强度要求.骨料仓平面尺寸为45×13m,中部用浆砌体分隔成5个分料仓,其中分别储存40~80mm、20~40mm、5~20mm、砂,骨料总储量约1500m3.混凝土骨料成品料仓设置防晒防雨凉棚.混凝土所需骨料为砂石加工系统生产的合格骨料,由2m3装载机将各级骨料由砂石系统的成品料仓分别装入拌和站配料仓对应料仓内,通过配料机的称量系统计量后,经胶带机输送到搅拌机进料斗内.（2）胶凝材料系统：本工程混凝土考虑采用散装和袋装水泥、袋装粉煤灰,工地设袋装水泥、煤灰库.利用拆包机拆包后通过气力输送泵卸入拌和站水泥罐、粉煤灰罐内,后经水泥螺旋输送机送入称量斗计量后进入搅拌机内.拆包时采用除尘器控制粉尘和回收水泥煤灰.全部胶凝材料的储量可满足高峰期混凝土连续浇筑7天的水泥用量.按生产强度要求,7天混凝土生产量约为2500 m3,总的胶凝材料约需要600t.所以水泥、煤灰的工地储存量分别需要400t、200t.如采用散装水泥煤灰时,散装水泥、粉煤灰由罐装车运输至工地后,直接卸入1个400t水泥罐和1个200t煤灰罐内贮存.加上袋装水泥储存量,可以保证12天左右的胶凝材料消耗量.袋装水泥煤灰库总建筑面积为：400m2,为了保证输送的连续性 ,在拆包房内,配置了2台qpb-1.5气化喷射泵、2台拆包机、1台5t 电动单梁桥式起重机和2台移动式胶带机.其汽化喷射泵的输送能力为15t/h.桥式起重机及移动式胶带机用于装卸袋装胶凝材料.（3）外加剂系统：外加剂间布置在拌和站旁边,内设1m3搅拌桶2个,2m3贮液池2个及2000w电热水器一个.外加剂由耐酸泵送入拌和站进料层中的外加剂箱中.（4）供气系统：系统配置系统内设1台9m3/min移动式空压机和1个2 m3的储气罐,满足系统操作控制用气要求.水泥煤灰拆包输送需要用气量约为20m3/min.系统另配置1台20 m3/min柴油空压机.（5）给排水系统：混凝土生产系统用水量约为30m3/h,由供水系统供给.为保护环境,系统设一个废水处理池,其结构采用浆砌石结构,尺寸为4m×2.5m×1.5m（长×宽×深）,内用浆砌块石分隔成沉沙池、沉淀池、加药池.污水处理能力为10m3/h.系统产生的生产废水用排水沟尺寸为200mm×400mm（宽×深）引入废水处理池,经沉砂、沉淀加药处理后用于道路养护或者排入排水沟.（6）混凝土生产系统主要技术指标表2混凝土拌和系统主要技术指标表4 结束语由于该项目所承担的混凝土生产任务不是很大,工期短等特点.在时间上正好我公司承担施工的甘再工程厂房砂石、混凝土生产系统已经完工,设备为甘再工程新购设备.因此本工程砂石、混凝土生产系统全部利用甘再工程厂房砂石、混凝土生产系统的设备不再购买新设备.根据已有设备和实际地形进行布置,整个砂石、混凝土生产系统技术性能良好.额勒赛砂石、混凝土生产系统已经圆满完成了所承担的施工任务.参考文献[1]袁志发,易家坡人工骨料加工系统工艺流程设计及设备配置[j], 水利水电施工,2008.04[2]彭泓彬,大岗山水电站骨料加工系统工艺设计与设备选型[j], 四川水力发电,2008.05[3]文青芬 , 薛杰黄广权.黄河大河家水电站砂石加工及混凝土拌和系统工艺流程设计[j], 城市建设理论研究（电子版）,2012.02.。
报审表工程名称：柬埔寨额勒赛下游水电站上电站大坝工程合同编号： 002H.D.50.01.04.01A-0001 CGGC/LSRC/上坝/APV/194说明：本表由承建单位报送四份，监理部审批后，监理部留二份，业主一份，返回承建单位一份。
柬埔寨额勒赛下游水电站上电站大坝工程导流洞封堵闸门与机电设备安装施工组织设计批准：审批：校核：编制：中国葛洲坝集团股份柬埔寨额勒赛下游水电站大坝工程施工项目部目录1工程概述..................................................... - 1 -1.1 主要工作容 ........................................... - 1 -1.2 本项目施工的特点、重点、难点及应对措施 ............... - 1 -1.2.1 工程特点 ....................................... - 1 -1.2.2 施工重点和难点 .................................. - 1 -1.3 主要工程量 ........................................... - 1 -2编制依据.................................................... - 2 -3工程施工布置................................................ - 2 -4主要施工方案................................................ - 2 -4.1施工前期准备.......................................... - 2 -4.1.1 施工人员准备..................................... - 2 -4.1.2 技术准备 ....................................... - 2 -4.1.3 施工设备及材料准备 ............................. - 2 -4.2 金属结构安装 ......................................... - 3 -4.2.1 闸门（拦污栅）、启闭机二期埋件安装 . 错误!未定义书签。
4.2.2 闸门（拦污栅）结构安装 ............. 错误!未定义书签。
4.3 启闭机设备安装 ....................................... - 5 -4.3.1安装技术要求.................................... - 5 -4.3.2 液压启闭机的安装 ............................... - 5 -4.3.3 固定卷扬式及台车式启闭机安装 ................... - 8 -4.4机电设备埋件及安装.................................... - 9 -4.4.1管道系统安装.................................... - 9 -4.4.2电力电缆安装................................... - 13 -4.4.3 0.4kV厂用电系统安装........................... - 16 -4.5 防雷接地安装工程 .................................... - 19 -4.5.1安装程序....................................... - 19 -4.5.2安装技术措施................................... - 19 -4.5.3检查试验....................................... - 21 -5施工进度计划............................................... - 21 -5.1 施工工期安排计划 .................................... - 21 -5.2 进度保证措施 ........................................ - 22 -6主要资源配置............................................... - 23 -6.1 主要设备配置 ........................................ - 23 -6.2人员配置............................................. - 25 -7施工质量管理措施........................................... - 26 -7.1 质量目标 ............................................ - 26 -7.2 质量控制点 .......................................... - 26 -7.3 质量控制措施 ........................................ - 29 -8安全保证措施............................................... - 29 -9环境保护措施............................................... - 31 -10附图...................................................... - 31 -1工程概述额勒赛下游水电站上电站采用混凝土面板堆石坝+左岸地面厂房方案，混合式开发，正常蓄水位为263m，最大坝高124m，设置2台单机容量为103MW的混流式水轮发电机组，总装机容量为206MW。
导流洞设置有1孔封堵闸门，启闭机为3600KN固定卷扬式启闭机；1.1 主要工作容1）导流洞主要包括:导流洞闸门及启闭机安装2）上述工程的一、二次电气、附属设备及接地项目安装。
1.2 本项目施工的特点、重点、难点及应对措施1.2.1 工程特点根据工期要求，按照目前的情况，实际工期有可能要压缩，各项安装工作有可能会集中在一段时间，造成实际安装强度增加、金结安装与土建施工相互干扰的局面。
1.2.2 施工重点和难点由于施工现场安装手段的限制，很多的金结安装需要利用土办法来进行施工，如何协调金结与土建施工的交叉作业，保证工期按计划实现是本项目实施的难点和重点。
1.3 主要工程量金属结构设备安装主要工程量见表1.3-1，机电设备埋件及安装工程主要工程量见表1.3-2。
表1.3-1金属结构设备安装工程量2编制依据1）招标文件中技术条款及设计图纸要求；2）相关的技术规；3）现场实际考察的情况；4）我单位的实施过类似工程的实际工作经验等。
3工程施工布置本项目实施过程中施工道路、施工人员营地、仓库、拼（安）装场地及其他临建均按预先规划的布置实施。
4主要施工方案4.1施工前期准备4.1.1 施工人员准备进场施工前，我公司根据合同承担的施工项目足额配备相应资质的施工人员，施工人员进场前，先进行相关的国际项目施工管理及国际礼仪培训，并对施工所在国的风俗习惯做好了解，确保施工人员遵守；同时保证在整个施工期人员的稳定，确保施工的正常进行。
4.1.2 技术准备每一个单项工程施工前，要求技术人员对施工图做好充分的研究，制订好单项施工方案，并对参与施工的人员进行详细的技术交底，并做好关键工序施工的控制措施，确保整个施工的有序进行。
4.1.3 施工设备及材料准备根据本合同施工项目的特点及进度计划，结合优化的施工方案提前做好项目设备使用及材料进货计划。
4.2 金属结构安装1）安装技术要求①平面闸门的安装，应按施工图纸的规定进行。
②闸门主支承部件的安装调整工作应在门叶结构拼装焊接完毕，经过测量校正合格后方能进行。
所有主支承面应当调整到同一平面上，其误差不得大于施工图纸或相关规的规定。
③平面闸门水封装置的安装技术要求，应按招标文件技术规的规定执行。
④平面闸门安装完毕后，应清除门叶上的所有杂物，在滚轮轴套涂抹或灌注润滑脂。
⑤经工程师检查合格的平面闸门，方能进行涂装修补和涂装最后一道面漆。
⑥平面闸门安装完毕，应作静平衡试验。
试验方法为：将闸门自由地吊离地面100mm，通过滚轮的中心测量上、下游方向与左、右方向的倾斜，倾斜不应超过门高的1/1000，且不大于8mm，当超过上述规定时，应予配重调整。
2）平板闸门的安装①平板闸门门叶采用闸室立式拼装法，用平板拖车将分节门叶运输到闸门安装部位平台，用50t汽车吊进行卸车并配合吊装；因此闸门拼装时，可利用其配套（封堵门除外）的启闭机进行吊装。
a.先在闸门底槛上设置两个型钢制作的活动支墩，高约500mm，用以支撑门体的全部重量，支墩面必须找平，作为门叶调整的基准；然后将分节的门叶一节一节地吊入门槽落于支墩上，在上下游方向用千斤顶将门叶临时固定在门槽上，用铅垂线调整的垂直度后再正式固定；b.接着吊装第二节门叶，用同样的方法调整，直到门叶全部拼装完毕；整扇门叶经检验合格后方可进行点焊，使之成为一个有刚度的整体；最后焊接门叶的拼装焊缝。
c.拼装后，利用其配套的启闭机将闸门吊出门槽至闸门井平台，安装支承装置、水封、滑块等附件。
②平板闸门门叶附件的安装a.所有门叶的导向块、承压块、导向轮、定轮安装均按规及设计图纸要求安装。
重点控制水封与面板一侧导向轮或承压滑块的高程差、滑块（或定轮）的平面度，使门叶的各项尺寸均严格控制在规，保证门体整体止水达到理想效果。
节间止水安装时亦需仔细检查侧止水座板及止水座的不平度，并对水封作适当调整。
b.所有水封安装，均需达到规及设计图纸要求。
安装时先将水封按需要的长度粘接好再与水封压板一起配钻螺栓孔。
橡胶水封的螺栓孔，采用专用钻头使用旋转法加工。
c.所有门叶水封粘接均采用工地模压热胶合方式粘接，按橡胶水封厂提供的操作规程进行粘接和硫化，注意控制好粘接温度，保证水封各项性能不受损害。
d.闸门附件安装完毕，对现场安装焊缝两侧未涂装的钢材表面和安装施工中设备表面涂装损坏的部位，按规进行涂装。
e.在闸门吊入门槽之前，将滑道、主轮、反轮和侧轮轴套注满润滑脂，并将主轨面、反轮轨面、侧轮轨面，水封橡皮与不锈钢水封座接触面的水泥砂浆以及门槽中其他异物清除干净。
