10kv高压开关柜故障原因分析及防范研究10kv高压开关柜是电力系统中重要的组成部分，它承担着电力传输、分配和控制的重要功能，因此其正常运行对整个电力系统的安全稳定至关重要。
在实际运行过程中，高压开关柜偶尔会出现故障，影响电力系统的运行和安全。
对10kv高压开关柜的故障原因进行分析及防范研究显得尤为重要。
一、故障原因分析1. 设备老化10kv高压开关柜通常使用寿命较长，长时间运行后，设备内部的元器件和连接部件容易出现老化、裂损和磨损，导致接触不良、绝缘破损等故障。
设备老化是10kv高压开关柜故障的常见原因之一。
2. 操作不当人为操作不当也是导致10kv高压开关柜故障的重要原因。
不按规定操作、使用过大的开关电流、长时间过载运行等都会导致设备过热、接触不良、绝缘破损等故障。
3. 外部环境高压开关柜所处的外部环境也会影响其正常运行。
高温、潮湿、腐蚀性气体等环境条件会加速设备的老化，导致故障的发生。
4. 设备质量问题在生产制造过程中，10kv高压开关柜的质量问题也会导致设备故障。
元器件选材不当、制造工艺不合规、设计缺陷等都可能导致设备故障。
二、防范研究1. 定期维护为了延长设备的使用寿命，减少故障的发生，需要对10kv高压开关柜进行定期的维护保养。
包括清洁设备、检查连接部件、紧固螺丝、测量绝缘电阻、及时更换老化元器件等。
2. 加强操作培训对操作人员进行专业的操作培训，提高其对设备操作的技术水平和安全意识，避免因为操作不当导致设备故障。
3. 环境监测加强对高压开关柜周围环境条件的监测，及时发现并排除外部环境对设备的影响，减少故障的发生。
4. 选用高质量设备在采购10kv高压开关柜时，要选择正规厂家生产、质量有保障的设备，避免因为设备质量问题导致故障的发生。
5. 安全防护为了确保高压开关柜的安全运行，需要加强对设备的安全防护措施，包括绝缘检测、接地保护、防爆措施等，提高设备的安全性。
对10kv高压开关柜的故障原因进行分析及防范研究，有助于确保设备的安全、稳定运行，保障整个电力系统的可靠性。

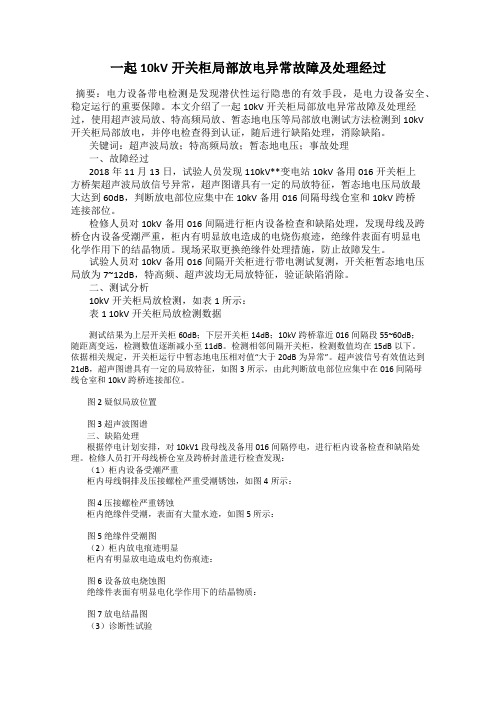

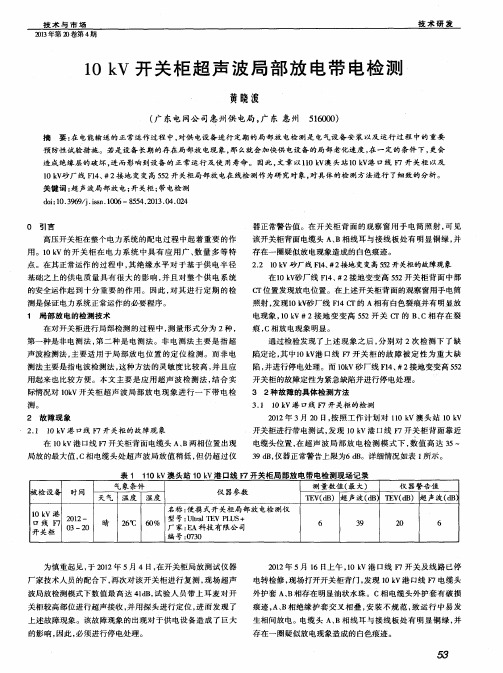

一起10kV开关柜局部放电异常故障及处理经过摘要：电力设备带电检测是发现潜伏性运行隐患的有效手段，是电力设备安全、稳定运行的重要保障。
本文介绍了一起10kV开关柜局部放电异常故障及处理经过，使用超声波局放、特高频局放、暂态地电压等局部放电测试方法检测到10kV 开关柜局部放电，并停电检查得到认证，随后进行缺陷处理，消除缺陷。
关键词：超声波局放；特高频局放；暂态地电压；事故处理一、故障经过2018年11月13日，试验人员发现110kV**变电站10kV备用016开关柜上方桥架超声波局放信号异常，超声图谱具有一定的局放特征，暂态地电压局放最大达到60dB，判断放电部位应集中在10kV备用016间隔母线仓室和10kV跨桥连接部位。
检修人员对10kV备用016间隔进行柜内设备检查和缺陷处理，发现母线及跨桥仓内设备受潮严重，柜内有明显放电造成的电烧伤痕迹，绝缘件表面有明显电化学作用下的结晶物质。
现场采取更换绝缘件处理措施，防止故障发生。
试验人员对10kV备用016间隔开关柜进行带电测试复测，开关柜暂态地电压局放为7~12dB，特高频、超声波均无局放特征，验证缺陷消除。
二、测试分析10kV开关柜局放检测，如表1所示：表1 10kV开关柜局放检测数据测试结果为上层开关柜60dB；下层开关柜14dB；10kV跨桥靠近016间隔段55~60dB；随距离变远，检测数值逐渐减小至11dB。
检测相邻间隔开关柜，检测数值均在15dB以下。
依据相关规定，开关柜运行中暂态地电压相对值“大于20dB为异常”。
超声波信号有效值达到21dB，超声图谱具有一定的局放特征，如图3所示，由此判断放电部位应集中在016间隔母线仓室和10kV跨桥连接部位。
图2疑似局放位置图3 超声波图谱三、缺陷处理根据停电计划安排，对10kV1段母线及备用016间隔停电，进行柜内设备检查和缺陷处理。
检修人员打开母线桥仓室及跨桥封盖进行检查发现：（1）柜内设备受潮严重柜内母线铜排及压接螺栓严重受潮锈蚀，如图4所示：图4 压接螺栓严重锈蚀柜内绝缘件受潮，表面有大量水迹，如图5所示：图5 绝缘件受潮图（2）柜内放电痕迹明显柜内有明显放电造成电灼伤痕迹：图6设备放电烧蚀图绝缘件表面有明显电化学作用下的结晶物质：图7 放电结晶图（3）诊断性试验现场对绝缘件进行了绝缘电阻试验，测试结果均为0MΩ，说明绝缘已经严重受潮，随后使用交流耐压机加试验电压，电压升至1500V时，柜体内多处放电，有母排对绝缘件放电、绝缘件之间放电、支柱绝缘子爬电，如图所示：图8 放电情况（4）缺陷分析：根据现场检查情况和以往缺陷处理经验分析，缺陷原因有以下两点：1）设备运行环境原因发生放电的仓室是唯一对外界有通风孔设计的仓室，在自然空气湿度较大时，潮湿空气可进入柜内并在绝缘件上附着，侵蚀绝缘件。
划,对于新型光伏配电系统的规划来说,需要用含分布式的电源配电网规划与微网规划研究的理论成果当成基础与前提,与此同时,对光伏发电并网本身的特点进行明确。
并对光伏发电的电源配置情况进行设置,例如对于地址的选择和容量的大小,还有对光伏发电在输出过程中的控制方法和并网形式与接入点进行科学地研究,还要对影响电网的谐波和电压波动等情况进行了解。
在规划的过程中,首先要对光伏发电的可再生能源进行了解,之所以可以进行发电,其合理性值得是什么,明确光伏发电过程中的可靠,并比较传统电网的升级与分布式的电源供电电网扩充的策略优势和不足,从而对配电网在规划当中的经济性和环保性与安全性进行保障。
3结束语综上所述,和以往的发电方式进行对比,光伏发电和其并网的特点非常鲜明,因此,给大电网在安全经济的运行和优化控制以及电能质量的保证上提出了新的问题,没有针对性地研究和验证手段,在光伏发电系统对于大电网造成影响的机理上还需要进一步提高,需要不断完善含光伏发电等新能源的新型配电系统规划的理论与方法,现阶段,电网运行的控制理论和技术并未和光伏发电的大规模并网符合,支撑光伏发电在公共电网的运行过程中进行接入,保护和控制,非常需要健全的技术标准和规范做保障。

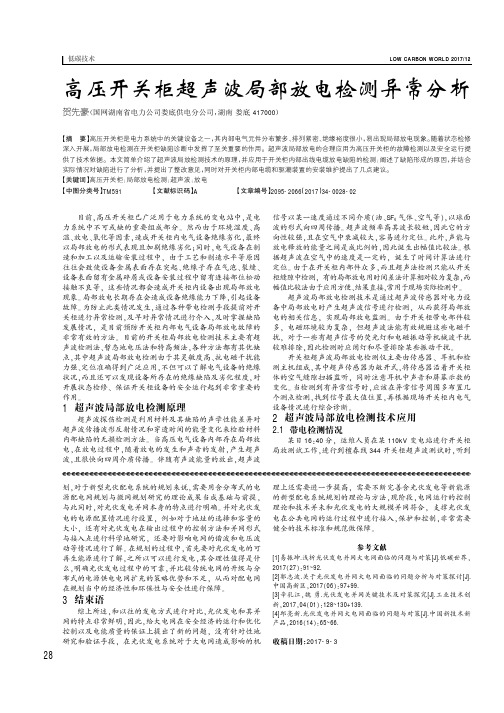

参考文献[1]易振坤.浅析光伏发电并网大电网面临的问题与对策[J].低碳世界, 2017(27):91~92.[2]郭志波.关于光伏发电并网大电网面临的问题分析与对策探讨[J].中国高新区,2017(06):97+99.[3]辛乳江,魏勇.光伏发电并网关键技术及对策探究[J].工业技术创新,2017,04(01):128~130+139.[4]邱亮新.光伏发电并网大电网面临的问题与对策[J].中国新技术新产品,2016(14):65~66.收稿日期：2017-9-3高压开关柜超声波局部放电检测异常分析贺先豪（国网湖南省电力公司娄底供电分公司，湖南娄底417000）【摘要】高压开关柜是电力系统中的关键设备之一，其内部电气元件分布繁多、排列紧密、绝缘裕度很小，易出现局部放电现象。
