176配网架空线路开关配电自动化终端安装作业指导书_2012_

枣庄供电公司配电自动化工程配网设备安装指导书第一章本安装指导书重要是涉及配电自动化工程的开关设备, 涉及集中型和电压-时间型柱上负荷开关、分界开关、环网柜。

第二章集中型、电压-时间型负荷开关一、安装示意图二、设备保护及安全注意事项开关内腔充有六氟化硫气体这些螺栓及螺母千万不能松动请不要用操作手柄搬动开关请不要用电缆或瓷套搬动开关并注意不要使其碰伤擦伤保护塑料脚套请不要拖动开关六氟化硫注入口本处插座为铜质注意保护插座不要使其碰伤注意保护其密封（在与RTU控制电缆对接前请不要拧开插头保护盖）三、真空负荷开关的安装及注意事项①1.安装环节吊装前将开关操作手柄置于上图所示位置（从操作侧看手柄左下右上, 开关白色指针指在[分]）。

②按右图方式起吊上杆；③起吊到位后扣上压板并拧紧悬挂螺母,确认无误后解开起吊线绳。

悬挂螺栓吊钩吊绳固紧螺母压板2.注意事项●钩挂在吊钩上的线绳长度应大于0.8m;●起吊过程中注意保护开关不要发生碰撞；●开关允许稍有倾斜。

3.检查真空开关本体底部的出线出线插座底视图插座, 确认2、3针连接的短接钩以短接钩及4.5、6、7针上的2短路环存在；短路环4.控制器为一体型RTU时, 请用配带专用拉钩将右图所示插座4.5.6.7针上的短路环取下；而2.3针上的短接钩保存。

5.注意: 任何情况下均不能除去2.3针上的短接钩。

四、电源变压器（SPS）安装及注意事项作用是为RTU提供工作电源, 外形见右图。

重要技术参数:高压侧额定电压 10kV低压侧额定电压 230V额定容量 0.5kVA(连续)3kVA(短时1秒)结构形式两组式）高压侧连接方式干式PT高压侧按右图接线高压侧连接注意事项▲不要选用过硬过粗的导线连接, 以免损坏变压器的高压端子（PT一次侧短时冲击及稳定电流均局限性1A）；▲请在两侧PT均加装跌落式熔断器；▲注意PT的同名端方向, 为避免错接, 在接线前务必拟定线路的对的相序(A.B.C三相)假如不能提供对的的线路相序, 接线后会导致后台监控系统出现功率负值或功率数值不准确等情况。

一、名词解释1、配电自动化终端：配电自动化终端（简称配电终端）是安装在配电网的各类远方监测、控制单元的总称, 完成数据采集、控制、通信等功能。

2、馈线终端（Feeder terminal unit）：安装在配电网架空线路杆塔等处的配电终端，按照功能分为“三遥”终端和“二遥”终端，其中“二遥”终端又可分为基本型终端、标准型终端和动作型终端。

3、站所终端（Distribution terminal unit）：安装在配电网开关站、配电室、环网柜、箱式变电站等处的配电终端，依照功能分为“三遥”终端和“二遥”终端，其中“二遥”终端又可分为标准型终端和动作型终端。

4、配变终端：配变终端（Transformer terminal unit）：安装在配电变压器，用于监测配变各种运行参数的配电终端。

5、配电自动化（distribution automation）：配电自动化以一次网架和设备为基础，综合利用计算机、信息及通信等技术，并通过与相关应用系统的信息集成，实现对配电网的监测、控制和快速故障隔离。

6、配电自动化系统（distribution automation system）：实现配电网运行监视和控制的自动化系统，具备配电SCADA(supervisory control and data acquisition)、故障处理、分析应用及与相关应用系统互连等功能，主要由配电自动化系统主站、配电自动化系统子站（可选）、配电自动化终端和通信网络等部分组成。

7、配电自动化系统主站（master station of distribution automation system）：配电自动化系统主站（即配电网调度控制系统，简称配电主站），主要实现配电网数据采集与监控等基本功能和分析应用等扩展功能，为配网调度和配电生产服务。

8、配电自动化系统子站（slave station of distribution automation system）：配电自动化系统子站（简称配电子站），是配电主站与配电终端之间的中间层，实现所辖范围内的信息汇集、处理、通信监视等功能。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==国家电网作业指导书篇一：国家电网公司现场标准化作业指导书编制导则现场标准化作业指导书编制导则(试行)国家电网公司目次前言 .................................................................. .. (II)1 范围 .................................................................. .. (1)2 规范性引用文件 .................................................................. (1)3 术语和定义 .................................................................. .. (1)4 作业指导书的编制原则 .................................................................. (2)5 作业指导书的编制依据 .................................................................. (3)6 作业指导书的结构内容及格式 .................................................................. (4)6.1 变电检修作业指导书 .................................................................. (4)6.2 变电运行巡视指导书 .................................................................. ............... (12)6.3 高压试验作业指导书 .................................................................. . (17)6.4 线路运行巡视指导书 .................................................................. . (23)6.5 线路检修作业指导书 .................................................................. . (29)7 现场作业指导书的文本要求 .................................................................. .. (35)8 现场作业指导书的应用与管理 .................................................................. . (36)附录A 作业指导书主要编制依据 .................................................................. .. (39)附录B ×××变电站×××kV××线×××断路器大修定置图及围栏图 (45)附录C ×××变电站×××kV××线×××断路器大修流程图 (46)附录D ×××变电站巡视路线图 .................................................................. .. (47)前言为推行现场标准化作业，加强现场标准化作业的管理，规范现场作业指导书的编制，实施全过程控制，特制订本导则。

电气架空线路施工作业指导书1一般要求1）安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设备；2）凡两人以上安装或操作同一设备时，应建立呼唤应答制；3）放置或就位设备时，不应将脚放在设备的下方，防止压伤；4）使用扳手时，不准套上管子。

2、架设电线路必须有专人指挥，明确信号。

所使用的机具（如绞车、滑车、绳索、拔杆等）需经计算和检验后方可使用。

3、在六级以上的大风及精神不振、酒后、雷雨、浓雾时，禁止立杆及杆上作业。

4、杆塔起立D地面组装杆塔时，先选好场地，适当垫平，使杆塔不得滚动；2）在坑内放入电杆时，应使用带槽的滑板，不得用锹镐、棍棒等物代替；3）坑内有人工作时不准移动或转动电杆；4）起立杆塔离地面0.5~lm时，暂停起立进行检查，特别注意绳扣的连接部分。

确认无问题后方可继续起立，当即立好，中途不得停下。

杆塔起立到70℃时应减慢牵引速度，工地人员均应站在距起立杆塔高度的1.2倍以外；5）不得使用锹镐、棍棒等不适宜的工具立杆，不得将叉杆、支杆等支撑在身体上；6）在市区、地方狭小或路堑、高岗、斜坡等地势不好的位置立杆时，应适当增加人员，并采取埋设木桩或用拉绳绑杆等措施，防止电杆倾倒或由坡上滚下；7）竖立杆塔时埋设的地锚，应根据不同地质及受力情况埋设牢固。

利用树桩等代替地锚时，应详细检查确认坚牢没有拔出的危险方可使用。

主牵引地锚、杆塔中心、扒杆顶及制动地锚四点需在一线上；8）在带电的架空电力线路和供电设备附近立杆或撤杆时，必须保证表1的安全距离。

如不能保证安全距离，应先停电，并在线路两端接地后再行施工。

1）放线前，应对线盘及线条进行详细检查，线条末端应固定在线盘上，以防放线时线条脱出伤人。

放线盘应有可靠的制动措施，并经常保持良好状态，以保证放线时转动灵活，转速适当；2）放线时，线盘支架要放稳，两个支架受力要均匀，线盘轴杆应保持水平，防止线盘倾倒；3）放线时，放出的导线下面不得站人，线盘的边缘不得有突出的钉，看线盘人员的脚不得放入线盘底下，4）在市区、住宅区或跨越公路架线时，应派人看守，阻止车马通行以防压坏导线或伤人，跨越其他电线路时，需预先搭好越线架；5）在通航的河流上架线时，需在架线处的上、下游设人防护，必要时与通航部门取得联系，然后放一条紧一条，并绑扎牢固；6）紧线时应根据导线截面大小及地形情况，选择紧线工具和紧线方法。

Q/CSG-GXPG 广西电网有限责任公司企业标准Q/CSG-GXPG411176-2014低压开关、刀闸安装（更换）作业指导书广西电网有限责任公司发布目次修改说明 (1)1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 安全风险及预控措施 (3)6 作业项目、步骤及技术标准 (4)7 作业表单 (7)8 回顾与改进 (8)修改说明本标准由公司生产设备管理部提出，由公司生产设备管理部归口。

Q/CSG-GXPG411176-2014 1 适用范围本作业指导书适用于广西电网公司管辖范围内停电安装、更换杆变变压器低压侧刀闸、低压侧配电箱（包括空气开关、低压刀闸），或更换箱式变压器低压侧空气开关作业工作。

2 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB50254－1996 电气装置安装工程低压电器施工及验收规范GB50258－1996 电气装置安装工程1kV及以下配线工程施工及验收规范GB26859-2011 电业安全工作规程（电力线路部分）Q/GXD 102.201-2010配电电气工作票技术标准DL/T 601-1996 架空绝缘配电线路设计技术规程3 技术术语无4 作业准备4.1 人员配备4.2 技术资料4.3 物品配置表1：安全防护用品及安全标识表2：工器具及仪器仪表表3：消耗性材料5 安全风险及预控措施6 作业项目、步骤及技术标准7 作业表单附录A8 回顾与改进本作业指导书由使用单位针对执行情况按照每年一次进行总结回顾，并提出改进或修订意见报广西电网公司生产设备管理部修编。

以下是附加文档，不需要的朋友下载后删除，谢谢顶岗实习总结专题13篇第一篇:顶岗实习总结为了进一步巩固理论知识，将理论与实践有机地结合起来，按照学校的计划要求，本人进行了为期个月的顶岗实习。

电力设备安装作业指导书一、概述电力设备安装作业指导书旨在提供清晰的操作指引，确保电力设备的安装过程符合相关标准和规范，保障设备的安全运行。

本指导书适用于各类电力设备的安装，并重点考虑了操作流程、安全要求和质量控制。

二、安装前准备1. 设备到货验收在安装前，对设备进行验收是至关重要的。

验收内容主要包括设备的数量、型号、规格和外观检查等。

如果发现任何问题，应及时与供应商联系。

2. 安装环境准备在安装电力设备之前，要确保安装环境的合适性。

包括检查场地的地基情况、操作空间、清理杂物和保证通风良好等。

3. 安全事项电力设备的安装过程中，安全应放在首位。

在进行任何安装作业之前，必须明确相关的安全措施和规定，并告知所有操作人员。

三、安装作业步骤1. 设备组装根据设备的具体要求，对设备进行组装工作。

确保组装过程中零部件的配合精度和连接紧固度，并进行必要的调整。

2. 设备固定根据设备的类型和安装要求，进行设备的固定工作。

例如，对于大型电力设备，可以采用螺栓连接和焊接等方法。

3. 线缆布线根据电力设备的布局图，进行线缆的布线工作。

保证线缆的捆扎整齐、有序，并避免磨损和交叉干扰。

4. 接地处理对于电力设备的安装，接地处理是必不可少的环节。

确保设备的接地符合相关标准和规范，并进行必要的测试和记录。

5. 安全设施设置根据安装环境和设备的要求，设置安全设施，如防护罩、警示标识和安全开关等。

这些设施可以提供额外的安全防护和警示。

四、质量控制1. 检查和测试在安装工作完成后，对安装的设备进行检查和测试。

包括设备的外观检查、功能测试和安全性能测试等。

2. 质量记录对安装过程中的关键环节和质量控制点进行记录，包括安装步骤、测试结果和调整数据等。

这些记录可以用于设备运行过程中的维护和管理。

五、安装后处理1. 清理工作在设备安装完成后，进行现场的清理工作。

清除安装过程中产生的废料、杂物，并确保工作环境的整洁。

2. 安全交底和培训对设备的操作人员进行安全交底和培训，明确设备的操作规程、应急处理和安全注意事项等。

南方电网施工作业指导书目录DLGT-01 钢管杆、铁塔组立安装作业指导书DLGT-02 钢筋混凝土杆组立安装作业指导书DLGT-03 杆、塔拉线安装作业指导书PWJX-01 横担、金具及绝缘子安装作业指导书PWJX-02跨越设施安装与拆除作业指导书PWJX-03 导、地线展放作业指导书PWJX-04 导、地线连接作业指导书PWJX-05 紧线作业指导书PWJX-06金具及附件连接安装作业指导书PWDL-01 电缆支架安装作业指导书PWDL-02 电缆桥架安装作业指导书DLFS-01 电缆敷设工程作业指导书DLFJAZ-01 冷缩电缆终端接头制作安装作业指导书DLFJA2-02 热缩电缆终端接头制作安装作业指导书DLFJA2-03 冷缩电缆中间接头制作安装作业指导书DLFJA2-04 热缩电缆中间接头制作安装作业指导书DLFJA2-05 电缆终端头接地及保护管安装作业指导书DLFHFD-01 电缆防火封堵作业指导书DLBYQ-01 室内油浸式电力变压器安装作业指导书DLBYQ-02干式电力变压器安装作业指导书DLBYQ-03 箱式电力变压器安装作业指导书DLBYQ-04 台架式电力变压器安装作业指导书KGGAZ-01 固定式、手车式开关柜安装作业指导书KGGA2-02 环网开关柜安装作业指导书KGGA2-03 0.4kV低压开关柜安装作业指导书KGGA2-04 0.4kV低压硬（插接式）母线安装作业指导书HWDQSB-01 户外断路器、负荷开关安装作业指导书HWDQSB-02 户外隔离开关安装作业指导书HWDQSB-03 户外互感器安装作业指导书HWDQSB-04 户外避雷器安装作业指导书HWDQSB-05 跌落式熔断器安装作业指导书HWDQSB-06 高压计量装置安装作业指导书HWDQSB-07 线路故障指示器安装作业指导书DQSY-01 变压器试验作业指导书DQSY-02 高压开关柜试验作业指导书DQSY-03 环网柜试验作业指导书DQSY-04 户外断路器、负荷开关试验作业指导书DQSY-05 户外互感器试验作业指导书DQSY-06 户外避雷器试验作业指导书DQSY-07 电力电缆试验作业指导书DQSY-08 接地网试验作业指导书JDBH-01 直流屏安装及调试作业指导书JDBH-02 二次电缆敷设及结线作业指导书JDBH-03 继电保护调试作业指导书DLTX-01 通信架空光缆安装作业指导书DLTX-02 通信管道光缆安装作业指导书DLTX-03 通信设备安装作业指导书DLTX-04 通信电源装置安装作业指导书PWZDH-01 配网变压器监测计量终端安装作业指导书PWZDH-02户内开关（环网）配电自动化终端安装作业指导书PWZDH-03 配网架空线路开关配电自动化终端安装作业指导书PWZDH-04 负荷控制终端安装作业指导书PWZDH-05 配网自动化通信安装作业指导书TSFGC-01 一般土石方工程作业指导书TSFGC-02 泥水坑及流砂坑开挖作业指导书TSFGC-03 岩石开挖作业指导书TSFGC-04 掏挖基坑开挖作业指导书GTJC-01 杆塔基础工程作业指导书JDGC-01 接地工程作业指导书DLTJ-01 电缆沟、槽盒作业指导书DLTJ-02 电缆管道作业指导书DLTJ-03 电缆井作业指导书DLTJ-04 电缆盖板作业指导书DLTJ-05 非开挖电缆管道作业指导书PDFTJ-01 施工测量作业指导书PDFTJ-02 基础开挖作业指导书PDFTJ-03 地基处理作业指导书PDFTJ-04 钢筋混凝土基础作业指导书PDFTJ-05 基础防渗作业指导书PDFTJ-06 钢筋混凝土框架结构作业指导书PDFTJ-07 砌筑作业指导书PDFTJ-08 墙面抹灰作业指导书PDFTJ-09 门窗安装及其标识作业指导书PDFTJ-10 屋面防水作业指导书PDFTJ-11 预埋件制作与安装作业指导书PDFTJ-12 楼地面作业指导书．．PDFTJ-13 外墙面装饰作业指导书PDFTJ-14 内墙面涂装作业指导书PDFTJ-15 排水作业指导书PDFTJ-16 通风与环境控制装置作业指导书PDFTJ-17 防雷与接地作业指导书PDFTJ-18 户内照明及开关、插座安装作业指导书PDFTJ-19消防、防火、防小动物封堵作业指导书。

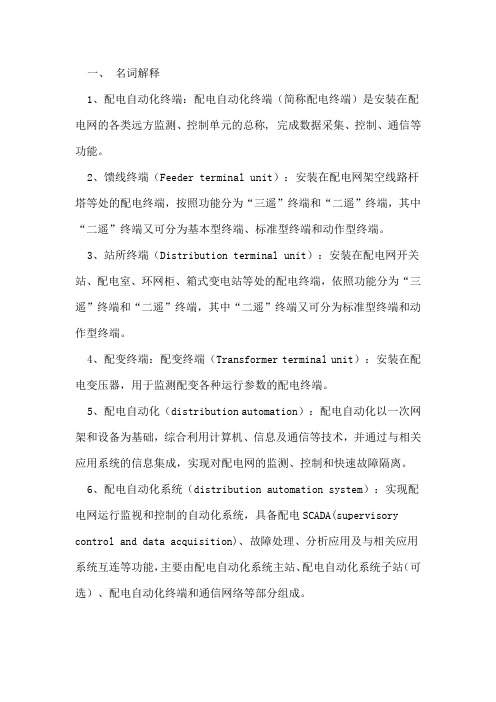

一、名词解释1、配电自动化终端：配电自动化终端（简称配电终端）是安装在配电网的各类远方监测、控制单元的总称, 完成数据采集、控制、通信等功能。
