【CN209729977U】一种锂电池箱用散热器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920524038.7(22)申请日 2019.04.17(73)专利权人 武汉四维恒通科技有限公司地址 430000 湖北省武汉市东湖新技术开发区武大科技园武大园一路11号豪迈研发中心A栋801、803、805室(72)发明人 鲍其红　(74)专利代理机构 武汉聚信汇智知识产权代理有限公司 42258代理人 郝雅娟(51)Int.Cl.H01M 10/613(2014.01)H01M 10/6556(2014.01)H01M 10/6563(2014.01)H01M 10/6567(2014.01)H01M 2/10(2006.01)(54)实用新型名称一种箱体式的锂电池散热装置(57)摘要本实用新型涉及锂电池技术领域，尤其是一种箱体式的锂电池散热装置，包括箱体，箱体两边的侧壁上等距设有若干第一条形开口，且第一条形开口内均匹配连接有U型板，U型板的一侧延伸至箱体内，U型板的外壁上设有若干散热孔，且箱体内螺旋安装有水管，箱体的外壁上分别设有进水口和出水口，箱体顶部通过若干螺栓连接有顶盖，顶盖的顶部等距固定连接有若干排风扇，顶盖的侧边上等距设有若干第二条形开口，且第二条形开口和第一条形开口位置对应，箱体外壁上等距设有若干条形孔，且水管位于相邻条形孔之间。

本实用新型通过排风扇以及水管的水冷循环的作用，能够加速箱体内部的热风循环，进而加快了散热的效率。

权利要求书1页 说明书3页 附图3页CN 209880759 U 2019.12.31C N 209880759U权　利　要　求　书1/1页CN 209880759 U1.一种箱体式的锂电池散热装置，包括箱体(6)，其特征在于，所述箱体(6)两边的侧壁上等距设有若干第一条形开口(4)，且所述第一条形开口(4)内均匹配连接有U型板(2)，所述U型板(2)的一侧延伸至箱体(6)内，所述U型板(2)的外壁上设有若干散热孔(3)，且所述箱体(6)内螺旋安装有水管(7)，且所述水管(7)通过若干L型座(1)连接在箱体(6)内壁以及U型板(2)位于箱体(6)内的侧壁上，所述箱体(6)的外壁上分别设有进水口(5)和出水口(8)，且所述水管(7)的两端分别连接在进水口(5)和出水口(8)上，所述箱体(6)顶部通过若干螺栓(16)连接有顶盖(12)，所述顶盖(12)的顶部等距固定连接有若干排风扇(11)，所述顶盖(12)的侧边上等距设有若干第二条形开口(10)，且所述第二条形开口(10)和第一条形开口(4)位置对应，且每个所述排风扇(11)位于位置相对处的第二条形开口(10)之间，所述箱体(6)外壁上等距设有若干条形孔(13)，且所述水管(7)位于相邻条形孔(13)之间。

专利名称：一种高效散热器专利类型：实用新型专利
发明人：李宗阳
申请号：CN201620711729.4申请日：20160707
公开号：CN205919727U
公开日：
20170201
专利内容由知识产权出版社提供
摘要：本实用新型开了一种高效散热器，所述的散热器外壁和散热器内壁之间形成冷却液散热腔，所述的冷却液排出管安装在散热器外壁上的左侧，冷却液进入管安装在散热器外壁上的右侧，所述的冷却液循环箱固定安装在散热器盖上，所述的循环泵固定安装在散热器盖上的左侧，所述的冷却液筒固定安装在散热器外壁的左侧，所述的左散热电机固定安装在散热器内壁上的左侧，右散热电机固定安装在散热器内壁上的右侧，所述的循环泵通过左循环管与冷却液循环箱的左侧连通，冷却液进入管通过右循环管与冷却液循环箱的右侧连通。

其设计科学合理，结构简单，使用方便。

申请人：李宗阳
地址：056004 河北省邯郸市丛台区三里铺新建三条3号
国籍：CN
更多信息请下载全文后查看。

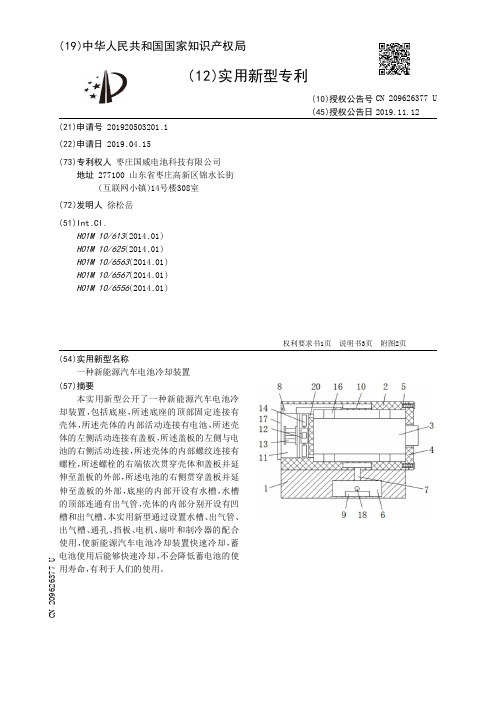

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920503201.1(22)申请日 2019.04.15(73)专利权人 枣庄国威电池科技有限公司地址 277100 山东省枣庄高新区锦水长街(互联网小镇)14号楼308室(72)发明人 徐松岳　(51)Int.Cl.H01M 10/613(2014.01)H01M 10/625(2014.01)H01M 10/6563(2014.01)H01M 10/6567(2014.01)H01M 10/6556(2014.01)(54)实用新型名称一种新能源汽车电池冷却装置(57)摘要本实用新型公开了一种新能源汽车电池冷却装置，包括底座，所述底座的顶部固定连接有壳体，所述壳体的内部活动连接有电池，所述壳体的左侧活动连接有盖板，所述盖板的左侧与电池的右侧活动连接，所述壳体的内部螺纹连接有螺栓，所述螺栓的右端依次贯穿壳体和盖板并延伸至盖板的外部，所述电池的右侧贯穿盖板并延伸至盖板的外部，底座的内部开设有水槽，水槽的顶部连通有出气管，壳体的内部分别开设有凹槽和出气槽。

本实用新型通过设置水槽、出气管、出气槽、通孔、挡板、电机、扇叶和制冷器的配合使用，使新能源汽车电池冷却装置快速冷却，蓄电池使用后能够快速冷却，不会降低蓄电池的使用寿命，有利于人们的使用。

权利要求书1页 说明书3页 附图2页CN 209626377 U 2019.11.12C N 209626377U权　利　要　求　书1/1页CN 209626377 U1.一种新能源汽车电池冷却装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有壳体(2)，所述壳体(2)的内部活动连接有电池(3)，所述壳体(2)的左侧活动连接有盖板(4)，所述盖板(4)的左侧与电池(3)的右侧活动连接，所述壳体(2)的内部螺纹连接有螺栓(5)，所述螺栓(5)的右端依次贯穿壳体(2)和盖板(4)并延伸至盖板(4)的外部，所述电池(3)的右侧贯穿盖板(4)并延伸至盖板(4)的外部，所述底座(1)的内部开设有水槽(6)，所述水槽(6)的顶部连通有出气管(7)，所述壳体(2)的内部分别开设有凹槽(10)和出气槽(8)，所述凹槽(10)左侧的顶部与出气槽(8)的右侧连通，所述出气管(7)的顶端贯穿底座(1)和壳体(2)并延伸至壳体(2)的内部与凹槽(10)的底部连通，所述壳体(2)的表面开设有通孔(11)，所述通孔(11)的内部固定连接有挡板(12)，所述挡板(12)的左侧固定连接有电机(13)，所述电机(13)转轴的右端贯穿挡板(12)并延伸至挡板(12)的外部固定连接有扇叶(14)，所述水槽(6)内腔的底部固定连接有制冷器(9)。

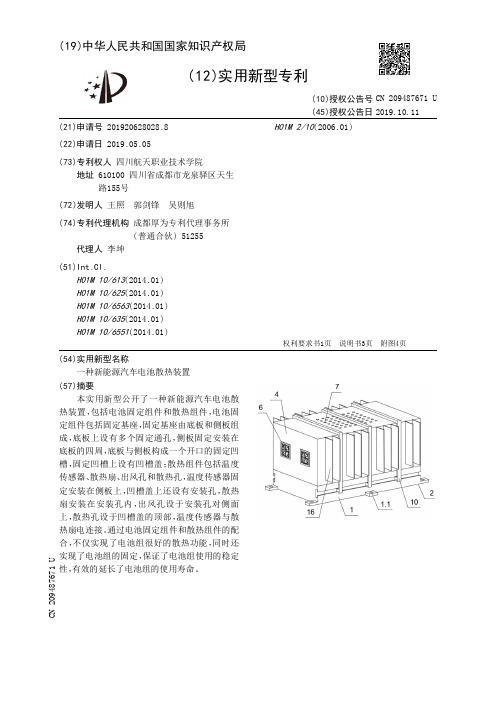

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920628028.8(22)申请日 2019.05.05(73)专利权人 四川航天职业技术学院地址 610100 四川省成都市龙泉驿区天生路155号(72)发明人 王照　郭剑锋　吴则旭　(74)专利代理机构 成都厚为专利代理事务所(普通合伙) 51255代理人 李坤(51)Int.Cl.H01M 10/613(2014.01)H01M 10/625(2014.01)H01M 10/6563(2014.01)H01M 10/635(2014.01)H01M 10/6551(2014.01)H01M 2/10(2006.01)(54)实用新型名称一种新能源汽车电池散热装置(57)摘要本实用新型公开了一种新能源汽车电池散热装置，包括电池固定组件和散热组件，电池固定组件包括固定基座，固定基座由底板和侧板组成，底板上设有多个固定通孔，侧板固定安装在底板的四周，底板与侧板构成一个开口的固定凹槽，固定凹槽上设有凹槽盖；散热组件包括温度传感器、散热扇、出风孔和散热孔，温度传感器固定安装在侧板上，凹槽盖上还设有安装孔，散热扇安装在安装孔内，出风孔设于安装孔对侧面上，散热孔设于凹槽盖的顶部，温度传感器与散热扇电连接。

通过电池固定组件和散热组件的配合，不仅实现了电池组很好的散热功能，同时还实现了电池组的固定，保证了电池组使用的稳定性，有效的延长了电池组的使用寿命。

权利要求书1页 说明书3页 附图4页CN 209487671 U 2019.10.11C N 209487671U权　利　要　求　书1/1页CN 209487671 U1.一种新能源汽车电池散热装置，其特征在于：包括电池固定组件和散热组件，所述的电池固定组件包括固定基座（1），所述固定基座（1）由底板（2）和侧板（3）组成，所述的底板（2）上设有多个固定通孔（1.1），所述侧板（3）固定安装在底板（2）的四周，所述底板（2）与侧板（3）构成一个开口的固定凹槽，所述的固定凹槽上设有凹槽盖（4）；所述的散热组件包括温度传感器（5）、散热扇（6）、出风孔和散热孔（7），所述的温度传感器（5）固定安装在侧板（3）上，所述凹槽盖（4）上还设有安装孔（8），所述安装孔（8）四周设有多个用于固定散热扇（6）的螺纹孔，散热扇（6）通过螺栓与螺纹孔配合固定在安装孔（8）内，所述的出风孔设于安装孔（8）对侧面上，所述散热孔（7）设于凹槽盖（4）的顶部，温度传感器（5）与散热扇（6）电连接。

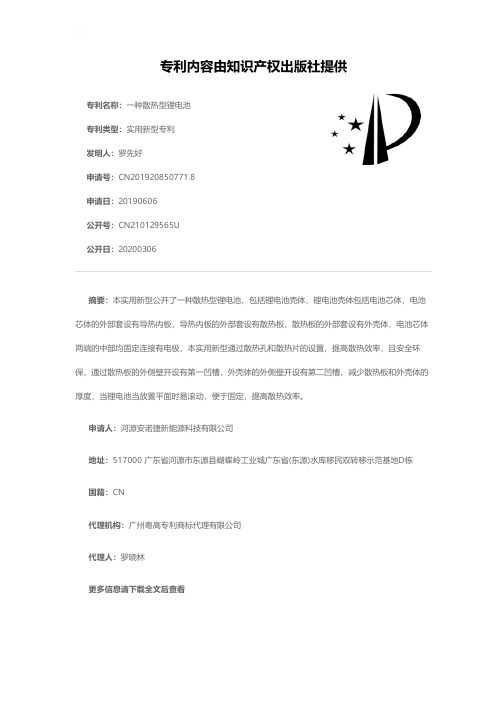

专利名称：一种散热型锂电池专利类型：实用新型专利
发明人：罗先好
申请号：CN201920850771.8申请日：20190606
公开号：CN210129565U
公开日：
20200306
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种散热型锂电池，包括锂电池壳体，锂电池壳体包括电池芯体，电池芯体的外部套设有导热内板，导热内板的外部套设有散热板，散热板的外部套设有外壳体，电池芯体两端的中部均固定连接有电极，本实用新型通过散热孔和散热片的设置，提高散热效率，且安全环保，通过散热板的外侧壁开设有第一凹槽，外壳体的外侧壁开设有第二凹槽，减少散热板和外壳体的厚度，当锂电池当放置平面时易滚动，便于固定，提高散热效率。

申请人：河源安诺捷新能源科技有限公司
地址：517000 广东省河源市东源县蝴蝶岭工业城广东省(东源)水库移民双转移示范基地D栋国籍：CN
代理机构：广州粤高专利商标代理有限公司
代理人：罗晓林
更多信息请下载全文后查看。

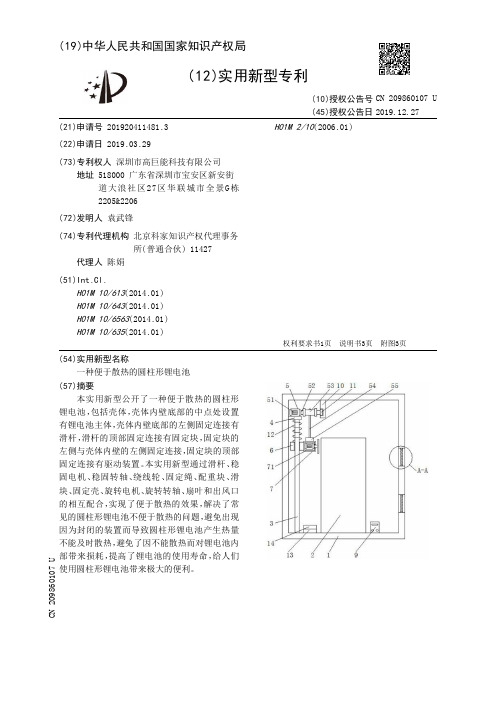

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920411481.3(22)申请日 2019.03.29(73)专利权人 深圳市高巨能科技有限公司地址 518000 广东省深圳市宝安区新安街道大浪社区27区华联城市全景G栋2205&2206(72)发明人 袁武锋　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.H01M 10/613(2014.01)H01M 10/643(2014.01)H01M 10/6563(2014.01)H01M 10/635(2014.01)H01M 2/10(2006.01)(54)实用新型名称一种便于散热的圆柱形锂电池(57)摘要本实用新型公开了一种便于散热的圆柱形锂电池，包括壳体，壳体内壁底部的中点处设置有锂电池主体，壳体内壁底部的左侧固定连接有滑杆，滑杆的顶部固定连接有固定块，固定块的左侧与壳体内壁的左侧固定连接，固定块的顶部固定连接有驱动装置。

本实用新型通过滑杆、稳固电机、稳固转轴、绕线轮、固定绳、配重块、滑块、固定壳、旋转电机、旋转转轴、扇叶和出风口的相互配合，实现了便于散热的效果，解决了常见的圆柱形锂电池不便于散热的问题，避免出现因为封闭的装置而导致圆柱形锂电池产生热量不能及时散热，避免了因不能散热而对锂电池内部带来损耗，提高了锂电池的使用寿命，给人们使用圆柱形锂电池带来极大的便利。

权利要求书1页 说明书3页 附图3页CN 209860107 U 2019.12.27C N 209860107U权　利　要　求　书1/1页CN 209860107 U1.一种便于散热的圆柱形锂电池，包括壳体(1)，其特征在于：所述壳体(1)内壁底部的中点处设置有锂电池主体(2)，所述壳体(1)内壁底部的左侧固定连接有滑杆(3)，所述滑杆(3)的顶部固定连接有固定块(4)，所述固定块(4)的左侧与壳体(1)内壁的左侧固定连接，所述固定块(4)的顶部固定连接有驱动装置(5)，所述滑杆(3)的表面滑动连接有滑块(6)，所述滑块(6)的右侧固定连接有散热装置(7)，所述壳体(1)的右侧开设有两个出风口(8)，所述壳体(1)内壁的底部且位于锂电池主体(2)的右侧设置有温度传感器(9)；所述驱动装置(5)包括稳固电机(51)，所述稳固电机(51)的底部与固定块(4)的顶部固定连接，所述稳固电机(51)的输出轴上固定连接有稳固转轴(52)，所述稳固转轴(52)的表面固定连接有绕线轮(53)，所述绕线轮(53)的表面缠绕有固定绳(54)，所述固定绳(54)的底端固定连接有配重块(55)；所述散热装置(7)包括固定壳(71)，所述固定壳(71)的左侧与滑块(6)的右侧固定连接，所述固定壳(71)的顶部与配重块(55)的底部固定连接，所述固定壳(71)内壁的左侧固定连接有旋转电机(72)，所述旋转电机(72)的输出轴上固定连接有旋转转轴(73)，所述旋转转轴(73)的右端贯穿固定壳(71)且延伸至其外部固定连接有扇叶(74)。

专利名称：一种散热效果好的锂电池专利类型：实用新型专利
发明人：简荣光
申请号：CN201921219339.5
申请日：20190731
公开号：CN211125879U
公开日：
20200728
专利内容由知识产权出版社提供
摘要：本实用新型提供一种散热效果好的锂电池，涉及锂电池领域。

该散热效果好的锂电池，包括电池组，所述电池组的外侧包括有护套和水囊。

该散热效果好的锂电池，通过设置的水囊，以及入水口、塞子、底座、透气孔、防尘网、风扇、散热块和聚热腔的配合设置，使用户在使用锂电池前，可以将具有冷却效果的液体通过入水口灌入水囊中，然后通过塞子将入水口封住，从而使水囊和连接管中能够充满具有冷却效果的液体，从而使具有冷却效果的液体能够通过连接管导流进入散热块的聚热腔中，从而使具有冷却效果的液体能够将聚热腔中的热量通过导流管带离散热块，从而使电池组能够散发部分热量，从而使风扇开启时。

申请人：深圳市研一新材料有限责任公司
地址：518000 广东省深圳市龙华区观澜街道新澜社区观光路1301-76号银星智界二期1号楼
B901
国籍：CN
代理机构：深圳国新南方知识产权代理有限公司
代理人：周雷
更多信息请下载全文后查看。

专利名称：一种锂电池箱散热箱体
专利类型：实用新型专利
发明人：常林荣,刘子博,杨澜,曹万友,覃章锋申请号：CN201620011759.4
申请日：20160108
公开号：CN205282608U
公开日：
20160601
专利内容由知识产权出版社提供
摘要：本实用新型涉及电池箱技术领域，尤其涉及一种锂电池箱散热箱体。

一种锂电池箱散热箱体，上盖、箱体和不少于一组的散热结构，其中，上盖与箱体之间互接；箱体还包括至少一片的隔板；隔板固定安装在箱体的内部，且将箱体分成设定数目的风道仓和设定数目的电池仓；每个风道仓内部固定安装有设定数目的散热结构，每个散热结构的两端分别与箱体的前壁和后壁互接，且前壁和后壁与每个散热结构互接处的箱体壁上分别开设有一散热口。

本实用新型结构简单，生产成本低，安装方便易于推广，散热孔位设计合理，散热效果好，同时，防尘和异物效果很好。

申请人：鸥瑞智诺能源科技(天津)有限公司
地址：300270 天津市滨海新区轻纺经济区轻二街6号标准厂房
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711495636.8(22)申请日 2017.12.31(71)申请人 贵州大学地址 550025 贵州省贵阳市贵州大学花溪北校区科技处(72)发明人 袁征　赵津　席阿行　符耀民　(74)专利代理机构 贵阳中新专利商标事务所52100代理人 吴无惧(51)Int.Cl.H01M 2/10(2006.01)H01M 10/613(2014.01)H01M 10/625(2014.01)H01M 10/6556(2014.01)H01M 10/6563(2014.01)H01M 10/6565(2014.01)(54)发明名称一种具有自动散热功能的电池箱(57)摘要本发明公开了一种具有自动散热功能的电池箱，包括电池箱体，电池箱体一侧设置有进风口，进风口两端的电池箱体内壁上分别设置有第一定时开关阀门和第二定时开关阀门，第一定时开关阀门和第二定时开关阀门之间设置有与进风口平行的挡风板，电池箱体一侧顶端和底端还分别设置有第一进风口和第二进风口，第一进风口上设置有第三定时开关阀门，第二进风口上设置有第四定时开关阀门，通过在电池箱体侧面设置四个定时开关阀门，通过控制四个定时开关阀门两两交替开启或关闭，实现了空气在电池箱体中变向循环流动，有效降低了电池组整体温度降低，大大提高了电动汽车动力电池的工作效率和使用寿命，具有良好的经济性和实用性。

权利要求书1页 说明书2页 附图2页CN 107994180 A 2018.05.04C N 107994180A1.一种具有自动散热功能的电池箱，其特征在于：包括电池箱体（1），所述的电池箱体（1）一侧设置有进风口（8），所述的进风口（8）两端的电池箱体（1）内壁上分别设置有第一定时开关阀门（3）和第二定时开关阀门（5），所述的第一定时开关阀门（3）和第二定时开关阀门（5）之间设置有与进风口（8）平行的挡风板（4），所述的电池箱体（1）一侧顶端和底端还分别设置有第一出风口（9）和第二出风口（10），所述的第一出风口（9）上设置有第三定时开关阀门（6），所述的第二出风口（10）上设置有第四定时开关阀门（7）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920299113.4(22)申请日 2019.03.08(73)专利权人 南昌大学地址 330000 江西省南昌市红谷滩新区学府大道999号(72)发明人 刘自强　黄菊花　曹铭　胡金　(74)专利代理机构 北京众合诚成知识产权代理有限公司 11246代理人 胡群(51)Int.Cl.H01M 10/42(2006.01)H01M 10/613(2014.01)H01M 10/6563(2014.01)H01M 10/6569(2014.01)F28D 20/02(2006.01)F28D 21/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种基于圆柱电池热管理的双通道风冷相变一体化散热器(57)摘要本实用新型公开了一种基于圆柱电池热管理的双通道风冷相变一体化散热器，包括两组抽风风扇及一组换热器，换热器包括外筒、内筒及通风管道，外筒与内筒为上下两端开口的同心圆中空筒体；两端开口的通风管道贯穿外筒的筒壁，通风管道部分内置于外筒与内筒之间的夹层中并与内筒的外壁相接、另一部分穿过外筒筒壁置于外部，通风管道内置部分的端口与抽风风扇对齐；夹层内部且环绕通风管道外部的区域为复合相变材料的填充区域，复合相变材料由纳米银粉、二氧化硅、石蜡制成。

本实用新型利用复合相变材料的相变潜热吸收电池热量，并通过风冷将其吸收的热量带走，以防止电池高强度运行及快速充放电时发热严重，控温效果明显，有效提升电池安全性及寿命。

权利要求书1页 说明书4页 附图2页CN 209641779 U 2019.11.15C N 209641779U权　利　要　求　书1/1页CN 209641779 U1.一种基于圆柱电池热管理的双通道风冷相变一体化散热器，其特征在于：包括两组相互对称的抽风风扇以及置于两组抽风风扇之间的换热器，所述换热器包括外筒、内筒以及通风管道，所述外筒与所述内筒组成同心圆的套筒，所述外筒与所述内筒均为上下两端开口的中空简体；所述通风管道为两端开口且贯穿所述外筒的筒壁，所述通风管道部分内置于外筒与内筒之间的夹层中并与所述内筒的外壁相接、另一部分穿过所述外筒筒壁置于外部，所述通风管道内置部分的端口与所述抽风风扇对齐；所述夹层内部且环绕所述通风管道外部的区域为复合相变材料的填充区域，所述复合相变材料由纳米银粉、二氧化硅、石蜡制成。
