2014年大连理工施工组织设计答案

《施工组织设计》计算作图题详解1、某分部工程有A、B、C、D四个施工过程，每个施工过程分为三个施工段，流水节拍分别2天、4天、1天、2天。

A与B之间有1天搭接，B与C之间有2天技术间歇。

试组织不等节拍流水施工，计算流水步距与工期，并绘制施工进度计划表。

解：已知施工过程数n=4，施工段数m=3，t A=2天，t B=4天，t C=1天，t D=2天。

技术间隙t j=2天，t d=1天。

设相邻两个施工过程分别为第i个施工过程和第i+1个施工过程，流水节拍分别为t i和t i+1，当t i≤t i+1时，流水步距K i.i+1=t i+t j- t d；当t i＞t i+1时，流水步距K i.i+1=mt i―（m―1）t i+1+t j- t d。

t A=2天，t B=4天，因为t A≤t B，所以K A·B=t A- t d =2-1=1天。

t B=4天，t C=1天，因为t B＞t C，所以K B.C=mt B―（m―1）t C+t j =3×4-（3-1）×1+2=12天。

t C=1天，t D=2天，因为t C≤t D，所以K C·D = t C =1天。

最后一个施工过程的流水节拍为t n，持续的时间为T n=mt n，工期T=ΣK i.i+1+Tn=1+12+1+3×2=20天施工进度计划表的绘制：根据施工过程数和工期画好空白表格，再将施工过程名称和时间坐标填入表格中，最后将每个施工过程的施工段按其持续时间画在表格时间坐标中。

先将施工过程A的三个施工段画好，施工过程B的第一个施工段与施工过程A的第一个施工段的时间间隔为K A·B=1天，也就是说B在A之后1天开始。

连续画好B的三个施工段。

因为K B.C= 12天，C在B后12天开始，连续画好C的三个施工段。

因为K C·D =1天，D在C后1天开始，连续画好D的三个施工段。

施工进度计划表2、某钢筋混凝土工程在平面上划分为6 个施工段，由支模、扎筋、浇混凝土3 个施工过程组成，在各个施工段上流水节拍分别为2天、3天和1天。

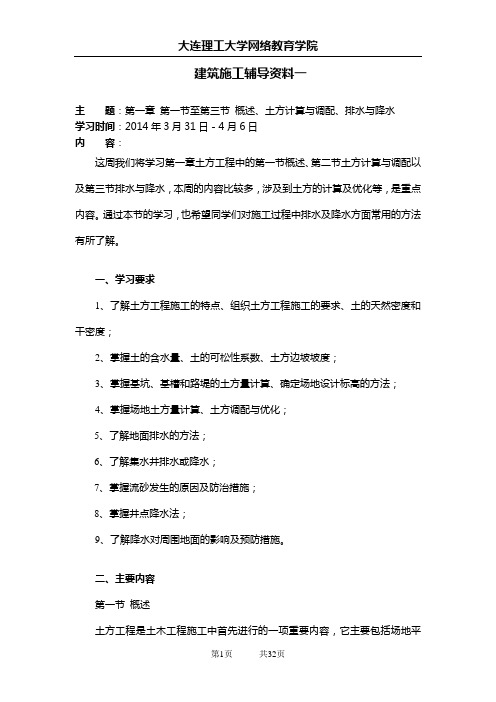

建筑施工辅导资料一主题：第一章第一节至第三节概述、土方计算与调配、排水与降水学习时间：2014年3月31日－4月6日内容：这周我们将学习第一章土方工程中的第一节概述、第二节土方计算与调配以及第三节排水与降水，本周的内容比较多，涉及到土方的计算及优化等，是重点内容。

通过本节的学习，也希望同学们对施工过程中排水及降水方面常用的方法有所了解。

一、学习要求1、了解土方工程施工的特点、组织土方工程施工的要求、土的天然密度和干密度；2、掌握土的含水量、土的可松性系数、土方边坡坡度；3、掌握基坑、基槽和路堤的土方量计算、确定场地设计标高的方法；4、掌握场地土方量计算、土方调配与优化；5、了解地面排水的方法；6、了解集水井排水或降水；7、掌握流砂发生的原因及防治措施；8、掌握井点降水法；9、了解降水对周围地面的影响及预防措施。

二、主要内容第一节概述土方工程是土木工程施工中首先进行的一项重要内容，它主要包括场地平整、基坑及沟槽开挖、路基填筑及基坑回填等主要工程，同时往往还需要进行排水、降水、土壁支撑等辅助性工程加以配合。

Ⅰ、土方工程的特点与施工要求1、土方工程施工的特点（1）面广量大、劳动繁重。

（2）施工条件复杂。

2、组织土方工程施工的要求（重点掌握）（1）在条件允许的情况下应尽可能采用机械化施工；（2）要合理安排施工计划，尽量避开冬、雨期施工；（3）为了降低土石方工程施工费用，减少运输量和占用农田，要对土方进行合理调配、统筹安排。

（4）在施工前要做好调查研究，拟定合理的施工方案和技术措施，以保证工程质量和安全，加快施工进度。

Ⅱ、土的工程分类及性质（一）土的工程分类土的分类方法较多，在施工中按开挖的难易程度将土分为八类。

（二）土的工程性质1、土的质量密度分天然密度和干密度。

土的天然密度，是指土在天然状态下单位体积的质量，用ρ表示；它影响土的承载力、土压力及边坡的稳定性。

土的干密度，是指单位体积土中固体颗粒的质量，用ρd 表示；它是检验填土压实质量的控制指标。

一、选择题(40道)1．如果拟建工程的施工任务十分紧迫、工作面允许以及资源保证供应的条件下，可以组织。

AA．平行施工B．顺序施工C．流水施工D．依次施工2．确定施工顺序时，应遵循的原则是。

DA. 先地下后地上B. 先土建后安装C. 先主体后围护D. 以上都对3．有节奏的流水施工是指在组织流水施工时，每一个施工过程的各个施工段上的什么都各自相等。

BA．流水强度B．流水节拍C．流水步距D．工作队组数4．网络计划工期优化的目的是为了缩短。

BA．计划工期B．计算工期C．要求工期D．合同工期5．在双代号时标网络计划中，当某项工作有紧后工作时，则该工作箭线上的波形线表示。

CA．工作的总时差B．工作之间的时距C．工作的自由时差D．工作间逻辑关系6.下面所表示流水施工参数正确的一组是。

CA.施工队数、施工段数、流水节拍、流水步距B.施工队数、流水步距、流水节拍、施工段数C.搭接时间、工作面、流水节拍、施工段数D.搭接时间、间歇时间、施工队数、流水节拍7．在工程网络计划中，如果某项工作拖延时间超过自由时差，则。

A A．必定影响其紧后工作的最早开始时间B．必定影响总工期C．该项工作必定变为关键工作D．对其后续工作及工程总工期无影响8．某项工作有两项紧后工作C、D，最迟完成时间:C=20天，D=15天，工作持续时间:C=7天，D=12天，则本工作的最迟完成时间是。

AA．3 B．5C．7 D．99．在工程网络计划中，如果某项工作拖延时间超过总时差，则。

C A．不影响其紧后工作的最早开始时间B．不一定影响总工期C．该项工作必定变为关键工作D．对其后续工作无影响10．某项工作有两项紧后工作C、D，最迟完成时间:C=18天，D=16天，工作持续时间:C=8天，D=10天，则本工作的最迟完成时间是。

DA．8 B．7C．5 D．611．网络图中同时存在n条关键线路，则n条关键线路的持续时间之和。

A A．相同B．不相同C．有一条最长的D．不确定12.（ D ）是施工准备的核心，指导着现场施工准备工作。

施工组织部分试题及答案1.是非题（每小题 1 分，共 10 分。

）×√1．施工组织设计是用来指导拟建工程施工全过程的技术文件、经济和组织文件。

(Y)A 2．施工准备工作具有阶段性，必须在拟建工程开工之前做完。

（×） A 3．建筑工程产品是固定的，所以生产也是固定的。

（×） A 1.施工组织的基本方式有三种：等节拍、不等节拍、无节奏流水施工。

（×）2．在组织流水施工时，空间参数主要有施工段、施工过程和施工层三种。

（×）3．流水节拍是指一个专业队在一个施工过程工作所需要的延续时间。

（×）4．工艺参数是指流水步距、流水节拍、技术间歇、搭间等。

5．空间参数主要有施工段、施工工艺、和施工层。

7 为了缩短工期，流水施工采用增加工作队的方法加快施工进度，施工段划分得越多越（×）12. 关键线路是该网络计划中最长的线路，一个网络计划只有一条关键线路。

n13. 时标网络计划的特点是可直接在网络图上看出各项工作的开始和结束时间。

Y26．在网络计划执行过程中，关键工作的拖延将导致计划总工期不能实现，这时候对网络计划调整的方法只能是短某些工作的持续时间。

（×）14．双代号网络图组成要素中，把消耗时间、不消耗资源的工序，称作“虚工序” 。

16．施工组织总设计是以一个单位工程项目为编制对象的指导施工全过程的文件。

10．关键线路上的工作都是关键工作，非关键线路上的工作都是非关键工作。

(×）11．若工作的进度偏差小于自由时差，说明此对后续工作无影响，原计划可不作调整。

（√）12．若工作的进度偏差大于自由时差，说明此对后续工作有影响，原计划必须全部调整。

（×）15．网络计划工期调整的方法，就是缩短某些工作的持续时间。

（×）17．网络计划中某项工作总时差时为零则自由时差必为零。

（√）18．网络计划中关键工作的总时差必为零。

施工组织设计1、题目内容：施工组织设计都是由施工单位做的。

标准答案：错误2、题目内容：一般工程建筑可以分成点式和线型两大类。

标准答案：正确3、能反映施工组织布置的主要附件是总平面布置图4、施工组织的编制原则A、连续性B、平行性C、协调性D、均衡性5、题目内容：施工组织设计内容按常规可以分成以下几部分：A、施工总部署（或施工规划）B、施工技术C、附属设施D、结构设计6、所有临时工程都是在措施费里按费率计算的。

标准答案：错误7、题目内容：大型水利工程的进退场费用和文明施工措施费是不单列的标准答案：正确8、题目内容：竣工资料整理是要另外列项计算的。

标准答案：错误9、题目内容：临时工程设计原则10、A、尽量利用已有的公路网及其它临时设施B、重点控制工程的临时工程先行C、临时工程尽量采取永临结合D、临时设施布设时，尽可能布设于荒地或永久性征地界内。

10、题目内容：当独立基础底板的X向或Y向宽度≥2.5m时，除基础边缘的第一根钢筋外，X向或Y向的钢筋长度可减短10%，即按照长度的0.9倍交错绑扎设置标准答案：正确11、题目内容：条形基础分布筋在两向条基相交的网状部位伸入长度为：标准答案：150mm12、题目内容：基础梁在节点内箍筋的根数计算为：A、箍筋根数＝ceil（柱宽-保护层+起步距离50-箍筋间距/箍筋间距）+1B、箍筋根数＝ceil（柱宽+起步距离50-箍筋间距+起步距离50-箍筋间距/箍筋间距）+113、题目内容：T:10B18@100/A10@200；表示独立基础顶部配置纵向受力钢筋HRB335级，直径为B18设置10根，间距为100mm；分布筋HPB235级，直径为A10，分布间距为200mm；标准答案：正确14、题目内容：基础梁的拉筋按箍筋非加密区间距的2倍布置。

标准答案：错误15、题目内容：以下（）属于梁的集中标注的内容：A、截面尺寸B、顶面标高差D、架立筋16、题目内容：关于梁箍筋说法正确的是（）一级抗震加密区长度≥2hb≥500C、第一根梁箍筋距柱边起步距离为50mm17、题目内容：上部通长筋的计算公式＝净跨长＋左锚固长度＋右锚固长度锚固的取值为（）A、当hc—保护层≤LaE时，必须弯锚，弯锚值为hc—保护层＋15dB、当hc—保护层＞LaE时，取Max（LaE ，0.5hc＋5d）18、题目内容：梁箍筋的计算公式为（）A、（梁宽b－保护层×2＋d×2）×2＋（梁高h－保护层×2＋d×2）×2＋1.9d×2＋max（10d，75mm）×2B、（梁宽b－保护层×2）×2＋（梁高h－保护层×2）×2＋1.9d×2＋max（10d，75mm）×2＋d×819、题目内容：甲、乙因工程质量纠纷诉至法院。

2014秋大连理工大学《建筑施工》在线测试3及答案一、单选题（共20道试题，共60分。

）1.费用优化又可称为（）。

A.进度优化B.工期-成本优化C.工期优化D.资源优化-----------------选择：B2.施工方法与机械的选择的基本要求中，应以（）工程为主。

A.单项工程B.次要分部分项工程C.主要分部分项工程D.装饰装修工程-----------------选择：C3.卷材防水屋面的防水层可在下列（）情况下进行施工。

A.气温为15℃的雨天B.气温为-8℃的雪天C.气温为25℃且有五级风的晴天D.气温为20℃且有三级风的晴天-----------------选择：D4.（）是指完成单位合格产品所消耗的主要工种、辅助工种及准备工作的全部用工。

A.质量优良品率B.单方用工C.主要材料节约率D.降低成本额-----------------选择：B5.（）是指单项或单位工程中各分部工程或专业工程或施工阶段先后展开的次序关系。

A.施工程序B.施工段数C.施工方案D.施工准备-----------------选择：A6.按（）可将流水施工组织分为流水线和流水段。

A.空间特点B.组织流水施工的工程范围C.工程工期D.流水节拍的特征-----------------选择：A7.补偿收缩混凝土中掺入的外加剂为（）。

A.减水剂B.早强剂C.膨胀剂D.缓凝剂-----------------选择：C8.从施工项目管理的四大控制目标看，连续施工，利于（）。

A.资源有效利用，降低施工成本B.合理使用工作面C.提高劳动生产率，缩短工期D.保证施工质量，提高工效-----------------选择：C9.不允许渗水，结构表面可有少量湿渍要求的地下工程防水等级标准是（）。

A.Ⅰ级B.Ⅱ级C.Ⅲ级D.Ⅳ级-----------------选择：B10.（）是在平面和竖向上，施工开始的部位和依次展开的移动方向。

A.施工程序B.起点流向C.键线方向D.施工顺序-----------------选择：B11.涂膜防水屋面施工的首要步骤是基层清扫，第二步则是（）。

大连理工大学14秋《钢筋混凝土结构课程设计》答案1 基本情况本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。

设计的内容：生产车间的四周外墙全为240的承重砖墙，主梁端墙处：370mm×370mm壁柱；设置钢筋混凝土柱，截面尺寸400mm×400mm。

γ=；楼盖自重：钢筋混凝土容重3kN m25/楼面活荷载，单位是0.52kN m；/楼面面层：水磨石地面2kN m；0.65/板底粉刷：2kN m。

0.40/混凝土：C20、C25或C30；钢筋：次梁及主梁受力筋用HRB335或HRB400级钢筋，板内及梁内的其它钢筋可以采用HPB300或HRB335级钢筋。

图1-1 建筑平面图2 单向板结构设计2.1 板的设计本节内容是根据已知的荷载条件对板进行配筋设计，按塑性理论进行计算。

2.1.1恒荷载标准值板的永久荷载标准值80mm 现浇钢筋混凝土板 0.08×25=2kN/2m 10mm 厚大理石地面 0.01×28=0.28kN/2m 20mm 板底混合砂浆抹灰 0.02×17=0.34kN/2m合计 2.62kN/2m板的可变标准荷载值 3.5kN/2m永久荷载分项系数取1.2或者1.35，因楼面可变荷载标准值为3.5kN/2m ，所以可变荷载分项系数应取1.4。

于是板的荷载总计算值①q=G γk g +ϕQ γk q =1.35×2.62+0.7×1.4×3.5=6.967kN/2m ②q=G γk g +Q γk q =1.2×2.62+1.4×3.5=8.044kN/2m由于②>①，所以取②q=8.044kN/2m ，近似取q=8kN/2m图2-1 板的计算简图2.1.2内力计算及配筋：在表2-1可查得，板的弯矩系数αm 分别为：边跨中为1/11; 离端第二支座为-1/11;中跨中为1/16;中间支座为-1/14,则有 M1=－MB=1/11（g+q ）l0 2=1/11×8.04×2.022=2.982KN ·m M2=M3=1/16（g+q ）l0 2=1/16×8.04×2.002=2.01 KN ·mMc=－1/14（g+q）l0 2=－1/14×8.04×2.002=－2.297KN·m取1m宽板带作为计算单元，b=1000mm，混凝土C30,板的最小保护层厚度为C=15mm，板厚h=80mm，h0=80-20=60mm；α1=1.0,fc=14.3KN/mm2；HPB235，fy=210N/mm2。

大工14秋《建筑施工》在线测试2答案单选：CCBCD BAADB BADAA CADAB多选：ACDE ACE CDE AE ABD ACD BDE ACDE BCD ABC大工14秋《建筑施工》在线测试2一、单选题（共20 道试题，共60 分。

）V1. 下列关于综合吊装法的说法错误的是（）。

A. 起重机仅开行一次就安装完所有的结构构件B. 起重机开行路线短，停机次数少C. 构件供应单一，平面布置简单D. 索具更换频繁，影响吊装效率满分：3 分2. 当地面横坡为（）时，需筑成不小于1m宽的台阶。

A. 缓于1：10B. 1：10~1：5C. 陡于1：5D. 陡于1：2.5满分：3 分3. 冬期施工中，配制混凝土用的水泥，应优先选用（）。

A. 矿渣水泥B. 硅酸盐水泥C. 火山灰水泥D. 粉煤灰水泥满分：3 分4. 钢筋经冷拉后不得用作（）。

A. 梁的箍筋B. 预应力筋C. 构件吊环D. 柱的主筋满分：3 分5. 下列属于预制构件吊装过程的是（）。

A. 绑扎、对位、起吊、临时固定、校正、最后固定B. 对位、绑扎、起吊、校正、临时固定、最后固定C. 对位、绑扎、校正、起吊、临时固定、最后固定D. 绑扎、起吊、对位、临时固定、校正、最后固定满分：3 分6. 在室内正常环境中使用的梁，其混凝土强度等级为C25，其保护层厚度为（）mm。

A. 15B. 25C. 35D. 10满分：3 分7. 某跨度为2m,设计强度为C30的现浇混凝土平板，当混凝土强度至少达到（）N/mm2方可拆除底模。

A. 15B. 21C. 22.5D. 30满分：3 分8. 预应力筋张拉完毕后，对设计位置的偏差不得大于（）mm，也不得大于构件截面最短边长的（）。

A. 5，4%B. 4，3%C. 5，6%D. 4，5%满分：3 分9. 某梁的跨度为6m，采用钢模板、钢支柱支模时，其跨中起拱高度应为（）。

A. 1mmB. 2mmC. 4mmD. 8mm满分：3 分10. 楼板混凝土浇筑后，应待其强度至少达到（）MPa，方可上人进行上层施工。

一、习题1.某工程有一分部工程由A、B、C、D四个施工工序组成，划分两个施工层组织流水施工，流水节拍为ｔA＝2，ｔB＝4，ｔC＝4，ｔD＝2要求层间间歇２天，试按成倍节拍流水组织施工。

要求工作队连续工作，确定流水步距K，施工段数m，计算总工期T，并绘制流水指示图表。

解：1）确定流水步距K＝最大公约数[2,4,4,2]＝2d2）确定分项工程专业工作队数目b A＝2/2=1个b B＝4/2=2个b C＝4/2=2个b D＝2/2=13）专业工作队总数目N＝1+2＋2＋1＝6个4）求施工段数m＝N＋Z/K＝6＋2/2=7段5）计算工期T＝（m×r＋N－1）×K＝（7×2＋6－1）×2＝38d6）绘制流水指示图表2. 某工程项目由9项工作组成，各项工作之间网络逻辑关系如表所示。

试绘制成双代号网络图，计算六个时间参数，并确定关键线路。

答案：3.流水节拍为ｔＡ＝4，ｔＢ＝4，ｔＣ＝2，要求层间技术间歇２天，试按成倍节拍流水组织施工。

要求工作队连续工作，确定流水步距K，施工段数m，计算总工期T，并绘制流水指示图表。

答案：1）确定流水步距K＝最大公约数[4,4,2]＝2d2）确定分项工程专业工作队数目b A＝4/2=2个b B＝4/2=2个b C＝2/2=1个3）专业工作队总数目N＝2＋2＋1＝5个4）求施工段数m＝N＋Z/K＝5＋2/2=6段5）计算工期T＝（m×r＋N－1）×K＝（6×2＋5－1）×2＝32d6）绘制流水指示图表4.某现浇钢混凝土工程，由支模、绑扎钢筋、浇砼、拆模板和回填土五个分项工程组成，在平面上划分四个施工段，各分项工程在各个施工段上的施工持续时间分别为：支模2、3、2、3天，绑扎钢筋3、3、4、4天，浇砼2、1、2、2天，拆模板1、2、1、1天，回填土2、3、2、2天，支模与绑扎钢筋可以搭接1天，在砼浇筑后至拆模板必须有2天的养护时间，试编制该工程流水施工方案。
