红外人体感应开关原理揭秘

人体红外感应开关自然界中，任何高于绝对温度（- 273度）时物体都将产生红外光谱，不同温度的物体，其释放的红外能量的波长是不一样的。

人体红外感应开关就是采用这一原理制成的，它是一种被动红外探测开关。

在被动红外探测器中有两个关键性的元件，一个是热释电红外传感器(PIR)，它能将波长为8一12um之间的红外信号变化转变为电信号，并能对自然界中的白光信号具有抑制作用，因此在被动红外探测器的警戒区内，当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

另外一个器件就是菲涅尔透镜，菲涅尔透镜有两种形式，即折射式和反射式。

菲涅尔透镜作用有两个:一是聚焦作用，即将热释的红外信号折射（反射）在PIR上，第二个作用是将警戒区内分为若干个明区和暗区，使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化的电信号。

人体热释电红外传感器：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能触发开关动作。

当有人进入开关感应范围时，专用传感器探测到人体红外光谱的变化，开关自动接通负载，人不离开感应范围，开关将持续接通；人离开后或在感应区域内无动作，开关延时（时间可调TIME 5-120秒）自动关闭负载。

红外感应开关感应角度120度，距离7-10米，延时时间可调。

感应红外线的半导体元件产生飘移电荷，形成微弱电流，经过放大电路，联动继电器或可控硅开关。

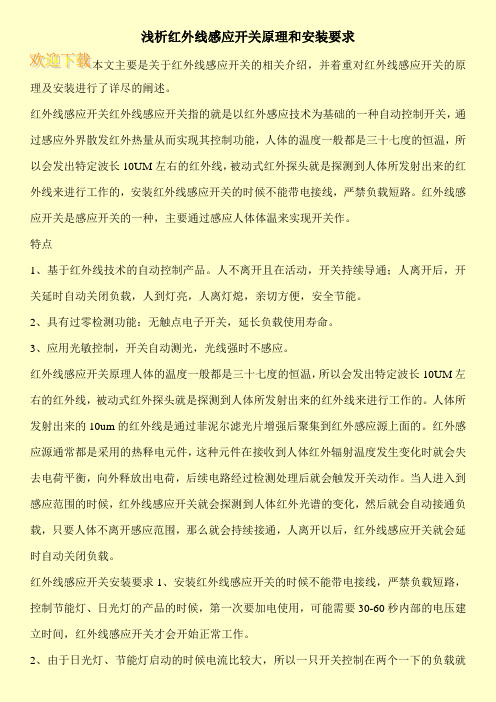

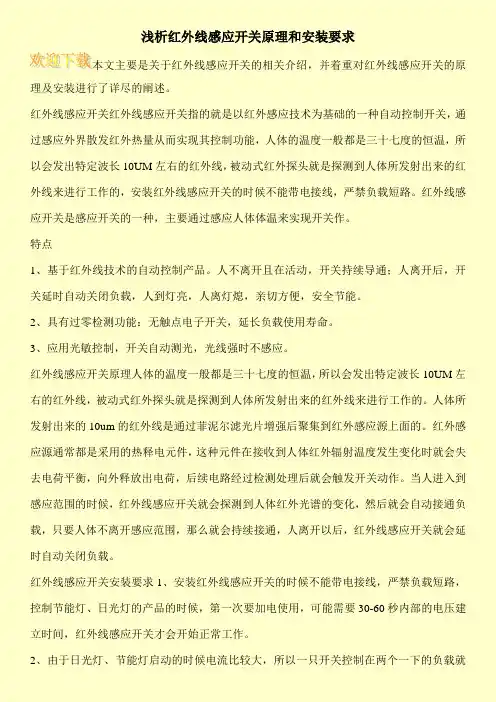

浅析红外线感应开关原理和安装要求本文主要是关于红外线感应开关的相关介绍，并着重对红外线感应开关的原理及安装进行了详尽的阐述。

红外线感应开关红外线感应开关指的就是以红外感应技术为基础的一种自动控制开关，通过感应外界散发红外热量从而实现其控制功能，人体的温度一般都是三十七度的恒温，所以会发出特定波长10UM左右的红外线，被动式红外探头就是探测到人体所发射出来的红外线来进行工作的，安装红外线感应开关的时候不能带电接线，严禁负载短路。

红外线感应开关是感应开关的一种，主要通过感应人体体温来实现开关作。

特点1、基于红外线技术的自动控制产品。

人不离开且在活动，开关持续导通；人离开后，开关延时自动关闭负载，人到灯亮，人离灯熄，亲切方便，安全节能。

2、具有过零检测功能：无触点电子开关，延长负载使用寿命。

3、应用光敏控制，开关自动测光，光线强时不感应。

红外线感应开关原理人体的温度一般都是三十七度的恒温，所以会发出特定波长10UM左右的红外线，被动式红外探头就是探测到人体所发射出来的红外线来进行工作的。

人体所发射出来的10um的红外线是通过菲泥尔滤光片增强后聚集到红外感应源上面的。

红外感应源通常都是采用的热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放出电荷，后续电路经过检测处理后就会触发开关动作。

当人进入到感应范围的时候，红外线感应开关就会探测到人体红外光谱的变化，然后就会自动接通负载，只要人体不离开感应范围，那么就会持续接通，人离开以后，红外线感应开关就会延时自动关闭负载。

红外线感应开关安装要求1、安装红外线感应开关的时候不能带电接线，严禁负载短路，控制节能灯、日光灯的产品的时候，第一次要加电使用，可能需要30-60秒内部的电压建立时间，红外线感应开关才会开始正常工作。

2、由于日光灯、节能灯启动的时候电流比较大，所以一只开关控制在两个一下的负载就。

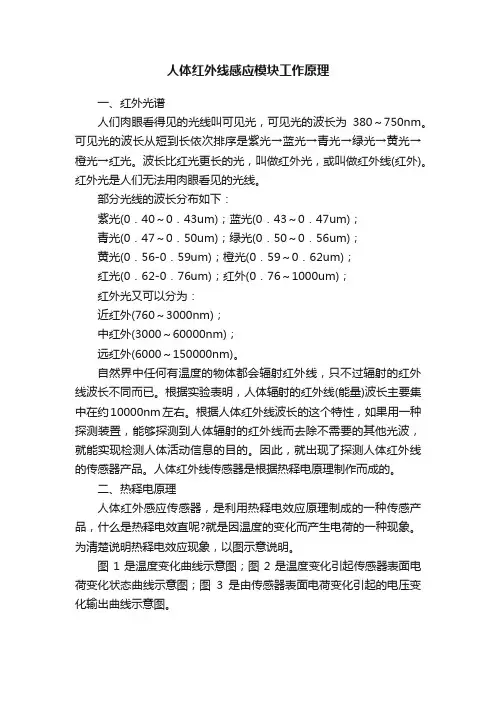

人体红外线感应模块工作原理一、红外光谱人们肉眼看得见的光线叫可见光，可见光的波长为380～750nm。

可见光的波长从短到长依次排序是紫光→蓝光→青光→绿光→黄光→橙光→红光。

波长比红光更长的光，叫做红外光，或叫做红外线(红外)。

红外光是人们无法用肉眼看见的光线。

部分光线的波长分布如下：紫光(0．40～0．43um)；蓝光(0．43～0．47um)；青光(0．47～0．50um)；绿光(0．50～0．56um)；黄光(0．56-0．59um)；橙光(0．59～0．62um)；红光(0．62-0．76um)；红外(0．76～1000um)；红外光又可以分为：近红外(760～3000nm)；中红外(3000～60000nm)；远红外(6000～150000nm)。

自然界中任何有温度的物体都会辐射红外线，只不过辐射的红外线波长不同而已。

根据实验表明，人体辐射的红外线(能量)波长主要集中在约10000nm左右。

根据人体红外线波长的这个特性，如果用一种探测装置，能够探测到人体辐射的红外线而去除不需要的其他光波，就能实现检测人体活动信息的目的。

因此，就出现了探测人体红外线的传感器产品。

人体红外线传感器是根据热释电原理制作而成的。

二、热释电原理人体红外感应传感器，是利用热释电效应原理制成的一种传感产品，什么是热释电效直呢?就是因温度的变化而产生电荷的一种现象。

为清楚说明热释电效应现象，以图示意说明。

图1是温度变化曲线示意图；图2是温度变化引起传感器表面电荷变化状态曲线示意图；图3是由传感器表面电荷变化引起的电压变化输出曲线示意图。

图1开始的阶段（T），在没有红外线照射下，热释电红外线传感器的温度没有变化，传感器表面的电荷处于中和状态，正负电子对等(A)，此时，传感器没有输出(0)。

图1第二阶段(T+△T)，有温度变化时，在人体红外线的照射下，热释电红外线传感器的温度如果上升了△T，那么传感器表面的电荷就如图2(B)所示的那样发生相应的变化。

人体红外传感器原理人体红外传感器是一种能够探测人体红外辐射的传感器，它广泛应用于安防监控、智能家居等领域。

其原理是利用人体发出的红外辐射来检测人体的存在，从而实现自动开关灯、报警等功能。

下面我们来详细了解一下人体红外传感器的工作原理。

人体红外传感器主要由红外探测器、信号处理电路和输出控制电路组成。

红外探测器是整个传感器的核心部件，它能够感知人体发出的红外辐射。

当有人靠近时，人体发出的红外辐射会被探测器捕获，然后转化为电信号传送给信号处理电路。

信号处理电路对接收到的信号进行放大、滤波、数字化等处理，以确保信号的稳定性和可靠性。

经过信号处理后，控制电路会根据信号的强弱来判断人体的存在与否，并控制相应的设备进行动作。

人体红外传感器的工作原理可以用一个简单的比喻来描述，就好像我们在黑暗中使用红外夜视仪一样，红外夜视仪能够感知人体发出的红外辐射，从而让我们看到黑暗中的人体轮廓。

而人体红外传感器也是通过感知人体发出的红外辐射来实现对人体的检测。

在实际应用中，人体红外传感器能够实现很多智能化的功能。

比如，在智能家居中，可以利用人体红外传感器来实现自动开关灯、空调等设备，让居住环境更加舒适和节能。

在安防监控领域，人体红外传感器能够实现对区域内人体的实时监测，并在发现异常情况时及时报警，保障人身和财产的安全。

总的来说，人体红外传感器利用人体发出的红外辐射来实现对人体的检测，其工作原理简单而有效。

通过对红外辐射信号的处理和分析，人体红外传感器能够实现各种智能化的功能，为人们的生活和工作带来便利和安全保障。

随着科技的不断进步，人体红外传感器的应用范围将会更加广泛，为人们的生活带来更多的便利和舒适。

人体感应开关的工作原理
人体感应开关是一种基于人体热辐射特征设计的开关装置，通常由红外感应器和控制电路组成。

其工作原理如下：
1. 探测原理：人体感应开关利用人体自身的热量辐射特征进行探测。

红外感应器内置有红外探测器，能够感知周围环境中的红外辐射。

2. 探测区域设置：人体感应开关通常具有可调节的探测区域设置，可以根据需要调整感应范围和角度。

当有人接近感应开关时，其所在区域内的红外辐射强度会发生变化。

3. 探测信号处理：红外感应器会将探测到的红外辐射信号转变为电信号，传送给控制电路。

控制电路对接收到的信号进行处理和解析。

4. 功能控制：控制电路根据预设的逻辑关系对信号进行分析，当检测到人体的红外辐射信号超过预设阈值时，会触发开关装置执行相应的功能控制。

人体感应开关通常应用于需要自动控制的场所，如灯具、门禁系统等。

其通过感知人体的热辐射特征，实现对设备的自动控制，提高了生活的便利性和能源利用效率。

人体红外传感器工作原理嘿，你问人体红外传感器工作原理啊？那咱就好好唠唠。

这人体红外传感器啊，可神奇了呢。

它就像一个小侦探，专门探测人体的存在。

人体红外传感器主要是靠感应人体发出的红外线来工作的。

咱都知道，人是有温度的对吧？只要有温度的东西呢，就会发出红外线。

这人体红外传感器啊，就有个特别的小眼睛，能看到这些红外线。

当有人在传感器的探测范围内活动的时候，人体发出的红外线就会被传感器给捕捉到。

这时候，传感器就会像发现了宝贝一样，赶紧发出一个信号。

这个信号呢，就可以用来控制各种设备啦，比如说灯啊、报警器啊啥的。

传感器里面呢，有一些很厉害的小零件。

有个叫红外探测器的东西，它就负责接收红外线。

这个探测器就像一个小雷达，不停地扫描周围的环境。

一旦发现了人体发出的红外线，它就会马上把这个信息传给其他的零件。

然后呢，还有一些处理信号的小电路。

这些小电路就像小脑袋瓜一样，会分析探测器传来的信息。

如果确定是人体发出的红外线，它们就会发出一个控制信号，让设备做出相应的反应。

比如说，在楼道里装了人体红外传感器控制的灯。

当有人走过来的时候，传感器探测到人体发出的红外线，就会让灯亮起来。

人走过去了，红外线消失了，过一会儿灯就会自动熄灭。

这样多方便啊，既省电又省心。

而且啊，人体红外传感器还可以调节探测的范围和灵敏度呢。

如果想让它探测的范围大一点，就可以把灵敏度调高点。

如果只想在一个小范围内探测，就可以把灵敏度调低一点。

就像调收音机的音量一样，可简单了。

总之呢，人体红外传感器就是靠感应人体发出的红外线来工作的。

它就像一个小卫士，默默地守护着我们的生活。

有了它，很多设备都变得更加智能和方便了呢。

加油吧，小伙伴们！让我们一起认识这个神奇的小玩意儿。

人体红外感应灯原理嗨，朋友！你有没有想过，那些超方便的人体红外感应灯是怎么知道有人来了就亮起来的呢？今天呀，咱们就来好好唠唠这个有趣的事儿。

你知道吗，人体其实是会不断地发出红外线的。

就像我们每个人都是一个小火炉，虽然这个小火炉的温度没有真正的火炉那么高，但是也在不断地向外散发热量，而这个热量就以红外线的形式散发出去哦。

人体红外感应灯呢，它就像是一个特别机灵的小卫士，在那里静静地等着红外线的到来。

感应灯里面有个很重要的部件，叫热释电红外传感器。

这个名字听起来是不是有点高大上？其实呀，你可以把它想象成一个超级敏感的小耳朵，专门用来听红外线的“声音”。

当有人靠近的时候，人体散发的红外线就会被这个热释电红外传感器捕捉到。

它就像是突然听到了有人在敲门一样，一下子就警觉起来了。

但是呢，这个小耳朵有时候也会很调皮，它可能会把周围环境的一些干扰当成是人体发出的红外线。

比如说，一只小动物跑过，或者是有个热乎乎的东西靠近了。

这时候呢，感应灯可不能随便就亮起来呀，不然就太不聪明了。

所以呀，感应灯还有其他的小伙伴来帮忙。

这里面有一个信号处理电路。

这个电路就像是一个很有判断力的小管家。

当热释电红外传感器捕捉到红外线信号之后，就会把这个信号传给信号处理电路。

这个小管家就会开始分析这个信号，它会看看这个信号是不是符合人体红外线的特征。

如果只是一些短暂的、不规则的干扰信号，小管家就会把它忽略掉，就像把那些乱敲门的小捣蛋赶走一样。

要是这个信号真的是人体红外线的信号呢，小管家就会很兴奋地说：“没错，就是人来啦！”然后它就会给另一个小伙伴——灯的控制电路发送指令。

这个灯的控制电路就像是一个大力士，它接到指令之后，就会把灯点亮。

哇，这时候灯就亮起来啦，就好像在说：“欢迎欢迎，我看到你啦！”而且呀，人体红外感应灯还有一些很贴心的小设计呢。

比如说，它一般会有一个感应范围。

这个感应范围就像是它的“视力范围”，在这个范围内它才能感应到人体的红外线。

人体红外传感器的原理1. 引言嘿，大家好！今天我们来聊聊一种神奇的小东西，叫做“人体红外传感器”。

你可能在很多地方见过它，比如在自动门、安防系统，甚至是智能家居中。

它们就像是家里的“看门狗”，无时无刻不在监视着周围的动静。

那它们到底是怎么工作的呢？今天就让我们一起“挖掘”一下这个话题！2. 什么是红外传感器？2.1 首先，红外传感器是一种能探测热量的设备。

你没听错，它主要是通过感知物体发出的红外线来判断是否有物体存在。

简单来说，所有的物体只要温度高于绝对零度，都会辐射出红外线。

你我都在发热，所以这玩意儿就能“看见”我们。

2.2 想象一下，夏天的午后，太阳的热量炙烤着大地，甚至连小狗在地上打滚的声音都能传到你耳边。

红外传感器就像个超级灵敏的“热敏感器”，能捕捉到你走进它的“视线”范围内的热量，并立即做出反应。

听起来是不是很酷？3. 工作原理3.1 说到工作原理，这就有点技术活儿了，但别担心，我会用简单易懂的方式来告诉你。

红外传感器通常包含两个主要部分：一个是“探测器”，另一个是“信号处理电路”。

探测器会感应到周围的红外线变化，当你走近时，传感器会检测到你发出的热量。

3.2 一旦探测器“嗅”到你的热量，它就会把这个信号发送给信号处理电路。

这个电路就像是一个聪明的指挥官，立刻分析这个信号，并决定下一步行动。

比如，如果它检测到你靠近，它可能就会触发自动灯光，或者让门自动打开，真的是“妙手回春”！4. 应用场景4.1 那么，红外传感器究竟用在哪里呢？其实，它的应用真的是广泛得很。

从家庭安全到商业用途，它的身影无处不在。

比如，在商场的自动门上，只要你走到门口，门就会像个绅士一样，自动为你开启，省得你还要费劲去推门，真是“人性化”呀。

4.2 在家里，红外传感器也大显身手。

比如智能家居系统中的灯光控制，晚上你进屋的时候，灯光会自动亮起，简直是“贴心小棉袄”。

而且，它还可以用在安防监控中，检测到有人靠近时，立即发出警报，保证你的家安全无忧。

人体红外传感器的原理人体红外传感器是一种广泛应用于安防监控、自动照明和智能家居等领域的传感器，通过探测人体的红外辐射来实现对人体活动的监测和识别。

其原理是基于人体特有的红外辐射特征，通过传感器将红外辐射转化为电信号，从而实现对人体活动的感知和探测。

人体红外传感器的工作原理主要包括红外辐射感应、信号处理和输出控制三个方面。

首先是红外辐射感应。

人体的热能是通过红外辐射的方式传播的，因此人体在运动过程中会释放出红外辐射。

人体红外传感器内部搭载了红外探测器，它可以感知人体周围的红外辐射，当有人体活动时，红外辐射将被探测器所感知。

其次是信号处理。

一旦传感器感知到人体的红外辐射，就会将其转化为电信号。

这些电信号经过传感器内置的信号处理电路进行放大、滤波和处理，以确保信号的准确性和稳定性。

信号处理的作用是消除干扰信号，提高感知的准确度和可靠性。

最后是输出控制。

经过信号处理后的电信号将传输到输出控制电路，输出控制电路根据电信号的大小和变化来判断人体活动的位置、速度和方向，并最终输出相应的控制信号。

这些控制信号可以用来触发报警系统、控制灯光开关、调节空调温度，甚至与智能家居系统相连，实现智能化的人体活动监测和控制。

总的来说，人体红外传感器的原理是通过感知人体周围的红外辐射，将其转化为电信号并进行信号处理，最终输出相应的控制信号，从而实现对人体活动的监测和识别。

它利用了人体自身具有的特征，通过科学的技术手段将其转化为可以被电子设备所理解和处理的信号，从而实现了对人体活动的智能感知和控制。

人体红外传感器的原理基于红外辐射的特性，红外辐射是人体在运动过程中释放的一种电磁波辐射，其波长长于可见光，但短于微波。

这种红外辐射可以穿透一些薄的材料，而且其强度与物体的温度有关，因此可以通过探测物体周围的红外辐射来实现对物体的活动监测和识别。

在人体红外传感器中，常用的红外探测器包括有源式红外探测器和无源式红外探测器。

有源式红外探测器是利用人体本身的热辐射作为能源，通过感应人体的红外辐射来实现对人体活动的监测，其优点是不受环境温度影响，适用于室内和室外环境；而无源式红外探测器则是通过感应周围的红外辐射来实现对人体活动的监测，其优点是能够探测到更远距离的目标，适用于需要长距离监测的场合。

人体红外感应器工作原理
人体红外感应器是一种常见的安防监控设备，它利用红外线技术感应人体的温度变化，从而实现对人体的监测和报警功能。

其工作原理主要分为两步：
第一步，感应区域的红外线探测物体的辐射热量。

红外线是一种电磁波，具有较高的渗透力和反射性，当一个物体的温度高于绝对零度时，就会向周围发射红外线辐射。

人体红外感应器会利用特定的探测器感应这种红外线辐射，并根据反射信号的强度来计算出物体的距离和方向。

第二步，将探测到的信号进行处理。

一旦检测到未经授权进入的物体，红外感应器就会在设定的响应时间内发出报警信号，通知系统主机和用户进行相应的措施。

通常情况下，人体红外感应器会集成在安防系统中，与摄像头、门禁设备等联合工作，实现全方位的监控和保护。

总之，人体红外感应器通过检测人体周围的红外线辐射，实现了对人体的快速响应和监测。

其工作原理简单、实用，已广泛应用于家庭、商业场所、公共场合等地方，成为一种高效、经济、安全的安防设备。
