红外人体感应开关电路的设计

人体感应开关红外感应延时开关(控制器)人体是一特定波长红外线的发射体，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，此乃人体红外自动开关。

这一检测技术较之超声、哑声、微波方式更为灵敏与准确。

它要求PIR热释电人体红外传感器的信号放大处理电路有很高的灵敏度并要能准确鉴别生物体与非生物体的运动，使误动作率降到最低。

且体积小，自耗电微少。

采用热释电红外传感器及专用单片集成电路构成的这种开关能成为人到灯亮、人走灯灭。

它安装方便，可直接替换86型面板式开关，无需改动市电线路。

为了方便业余爱好者们制作或维修，现介绍工作原理调试要点及电路,原理图如下。

PIR（HWTT)热释电红外传感器的输出信号幅度较小（小于1mV），频率低（约0.1～0.8Hz)，检测距离短，为此在PIR前加用一块半球面菲涅尔透镜，使范围扩展成90度圆锥型距离大于5米的检测面。

集成电路内部含有二级运放、比较器、延时定时器、过零检测、控制电路、系统时钟等电路。

PIR传感器检测到人体移动引起的红外热能之变化并将它转换为电压量，通过二级选频放大比较输入到控制电路中，由控制电路输出过零脉冲触发双向可控硅导通。

采用交流过零触发能消除可控硅导通时浪涌电流，延长灯具的使用寿命。

同时控制电路启动了延时定时器，直至PIR传感器在接收到信号后，触发可控硅的信号延时到设定的时间后关断可控硅，做到自动关闭。

改变R5阻值或C4容量可控制延时定时器的时间。

IC电路的9脚为光控输入端，由光敏电阻串联R8接地，白天亮阻小9脚为低电平，封锁控制电路输出，待天暗时亮阻增大9脚转为高电平，并解除控制电路，因此能自动做到天暗时自动开关进入工作。

调整R8电阻可适应不同的感光度。

要将其改为日夜均能工作时，只需将光敏电阻或R8拆下即可。

探测灵敏度的调整也十分方便，增大R9电阻阻值提高放大器的增益，它能使检测距离加远，反之则可缩短检测距离，一般可在2～8米之间调整。

人体热释放感应开关电路一、设计思想人体能量热释放有一特定波长红外线，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，就可以构成一个人体红外自动开关。

PIR RE200B热释电人体红外传感器能检测到人体移动引起的红外热能之变化并将它转换为电压量。

设计的思想是怎么将此电压量处理，用什么形式去推动负载，构成自动开关。

二、设计目的通过PIR RE200B热释电人体红外传感器及相应的处理信号的集成块构成一自动控制电灯的开关电路。

可以实现以下功能：⏹白天，不管有人无人灯都不会亮；⏹晚上，只要检测到人体信号，灯就会亮（有人灯亮，无人灯灭）；⏹该开关电路应可接到220V的生活用电压，方便安装使用。

三、设计内容（一）、信号处理集成块BISS0001BISS0001是一款具有较高性能的传感信号处理集成电路。

（1）特点如下：1、 CMOS工艺； 2、数模混合； 3、具有独立的高输入阻抗运算放大器； 4、内部的双向鉴幅器可有效抑制干扰；5、内设延迟时间定时器和封锁时间定时器；6、采用16脚DIP封装。

BISSOOO1管脚图（2）管脚说明1 A --可重复触发和不可重复触发选择端。

当A为“1”时，允许重复触发；反之，不可重复触发2 VO-- 控制信号输出端。

由VS的上跳变沿触发，使Vo输出从低电平跳变到高电平时视为有效触发。

在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。

3 RR1-- 输出延迟时间Tx的调节端4 RC1--输出延迟时间Tx的调节端5 RC2--触发封锁时间Ti的调节端6 RR2--触发封锁时间Ti的调节端7 VSS--工作电源负端8 VRFI --参考电压及复位输入端。

通常接VDD，当接“0”时可使定时器复位9VCI触发禁止端。

当Vc<VR时禁止触发；当Vc>VR 时允许触发(VR≈0.2VDD)10 IB--运算放大器偏置电流设置端11 VDD--工作电源正端12 2OUTO--第二级运算放大器的输出端13 2IN-I--第二级运算放大器的反相输入端14 1IN+I--第一级运算放大器的同相输入端15 1IN-I--第一级运算放大器的反相输入端16 1OUTO--第一级运算放大器的输出端（3）集成块内部结构图（4）工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

研制开发
光敏感应装
光强
关闭控制信号电路关闭
无
强
弱
红外检测探头固定延迟时间
检测人体红外信号
启动旋转电机
检测人体红外信号
方位信号处理
单片机信号处理
输出有效控制信号
电路接通
有
基准信号发生器有
无
无
图1　多区域双控人体感应开关控制流程图

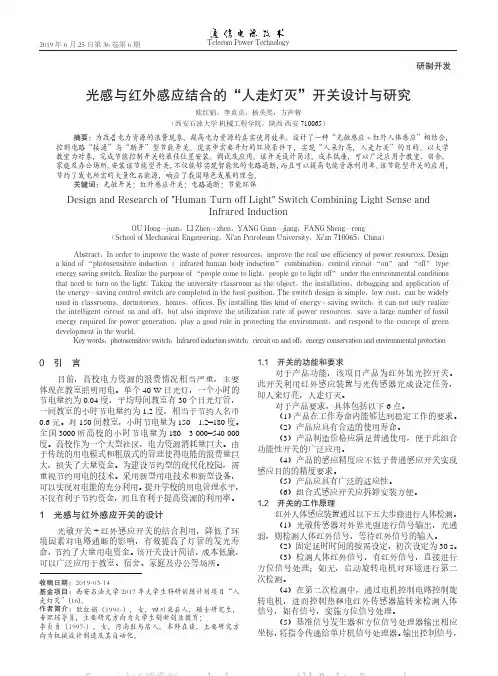

此红外感应与光感组合开关融合了多区域多控红外人体感应开关和普通光控感应开关，迎合了实际需求，即光强时灯不亮，光弱时实现人走灯灭的目的[1]。

图2为电路总体设计图。

图2　电路总体设计
当光照强度超过临界光照强度（使光控开关闭合的光照强度）时，光控开关断开，电路为开路，红外感应回路不工作，灯不亮；当光照光照强度未超过临界光照强度时，光控开关闭合，红外感应电路接入电路，并开始工作，当感应到人体时，红外感应开关闭合，电路接通，灯亮，否则灯不亮。

探头感应到人体红外信号，将红外信号转变为微弱低频信号，经过放大器放大信号，最终以电压信号的形式输出，从而实现灯的亮和灭。

1.3　开关优势
（1）市场上很少见人体红外感应与光感应进行组合的功能性开关，因此产品具有市场优势。

（2）相较于传统的普通手动开关，红外感应与光感应组合功能性开关更加智能化，可在很大程度上减少人员管理的任务[2]。

红外线感应开关电子技术课程设计报告(1)《红外线感应开关电子技术课程设计报告》一、设计目的本次课程设计主要目的是通过设计和制作红外线感应开关，让学生了解和掌握红外线感应技术在电子领域中的应用，同时培养学生的电子设计能力和实践能力。

二、设计理论1. 红外线原理红外线是一种具有很强穿透力的电磁波，能够穿透一定的物体并被反射回来，因此可以用来探测物体的位置、距离和形状等信息。

2. 红外线感应开关原理红外线感应开关通过电磁波接收器接收被探测物体反射回来的红外线信号，并将其转化为电信号，通过电路处理后输出开关信号，控制相关设备的开关。

三、设计过程1. 硬件设计硬件设计包括接收器和发射器两部分。

接收器部分：由红外线接收头、三极管放大电路、稳压电路、比较电路和输出电路组成，其中红外线接收头用于接收被探测物体反射回来的红外线信号，三极管放大电路用于放大信号，稳压电路用于稳定电压，比较电路用于比较放大后的信号与参考电压的大小，输出电路用于将比较后的信号转化为高低电平输出。

发射器部分：由红外线LED发射管、调制电路和放大电路组成，其中红外线LED发射管用于发射红外线信号，调制电路用于调制红外线信号的频率，放大电路用于放大调制后的信号。

2. 软件设计软件设计主要是编写单片机程序，实现接收器部分输出高低电平信号的功能。

具体步骤包括：初始化单片机端口，开启定时器中断，当接收到高电平信号时计时并将计时结果存储到缓存区，当接收到低电平信号时将缓存区中存储的计时结果与预设的时间比较，如果符合要求则输出高电平信号并清空缓存区。

四、实验结果经过实验测试，本次课程设计制作的红外线感应开关能够准确地探测到被探测物体的位置和距离，并能够实现开关控制等功能。

五、设计总结通过本次课程设计，学生对红外线感应技术有了更深入的了解和掌握，同时也提高了他们的电子设计能力和实践能力。

在今后的学习和工作中，这些经验和技能将会对他们产生重要的影响和帮助。

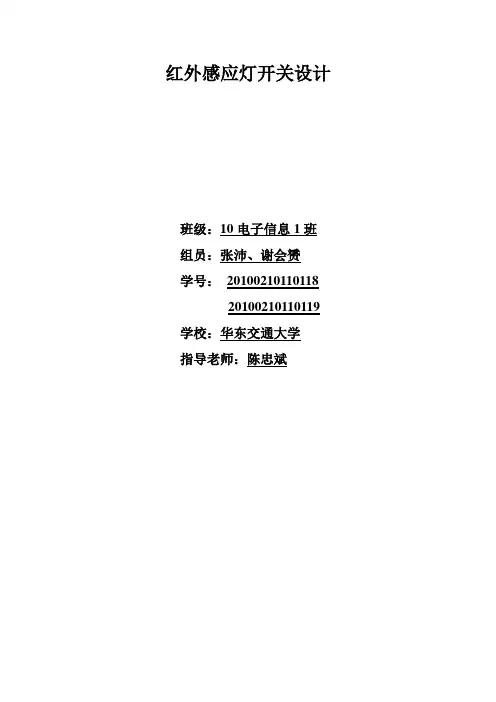

红外感应灯开关设计班级：10电子信息1班组员：张沛、谢会赟学号：2010021011011820100210110119 学校：华东交通大学指导老师：陈忠斌红外热释电传感器感应灯设计摘要：本次设计主要是设计一个可由人体红外线控制的感应开关，可以直接加上220V的生活用交流电。

所以应用技术除了红外热释电感应原理，还加上了电力电子技术中的交流整流高压技术。

将220V的电压转为5V直流电。

关键词：红外热释电晶闸管TM2291概述：电力作为一种洁净方便的能源广泛的应用与我们的生活与生产方面，因此电能的节能尤为重要，要节能首先就要做到节约能源，其次再通过科学研究发明更加人性化和节能的用电器。

热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。

早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。

热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器，它可以作为红外激光的一种较理想的探测器。

它目标正在被广泛的应用到各种自动化控制装置中。

应用背景（1）红外线感应灯控制系统的现状及发展趋势我国照明缺乏独创产品，模仿产品居多，基础加工落后，只顾外表，轻视功能，产品的品种比较单一，性能差。

尤其是在“智能”照明方面，缺乏创新，与国外智能灯具在技术研究方面有着不小的差距。

我国现阶段的照明系统一般采用主电源经配电箱分成多路配电输出线，提供照明灯回路用电，由串接在照明灯回路中的开关面板直接接通或断开供电线来实现对灯的控制，灯只有开和关两种状态，无逻辑时序及亮、暗调光控制，因而无法形成各种灯光亮度组合的场景及系统控制。

全球性的能源短缺和环境污染在经济高速发展的中国表现得尤为突出，节能和环保是中国实现社会经济可持续发展所急需解决的问题。

每年照明电能消耗约占全部电能消耗的12%～15%，作为能源消耗的大户，必须尽快寻找可以替代传统光源的节能环保光源。

111BISS0001组成。

当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。

另外，关于走廊及洗手问用灯情况，当晚上有人经过时, 人体红外感应到人便开启走廊用灯或者洗手间用灯。

热释人体红外模块电路如图2所示。

图2热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。

当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。

SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。

图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。

输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7 可以选0.11U。

3.1.1 BISS0001 芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。

静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。

广泛用于安防、自控等领域能。

特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装A W nil HCL KC2 胆咋5 ™/BESET3.1.1.1管脚图表3-1管脚说明工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。

不可重复触发工作方式下的波形。

首先，根据实际需要，利用运算放大器0P1组成传感信号预处理电路，将信号放大。

然后耦合给运算放大器0P2，再进行第二级放大，同时将直流电位抬高为VM（疋0.5VDD）后，将输出信号V2送到由比较器COP1和C0P2组成的双向鉴幅器，检出有效触发信号Vs。

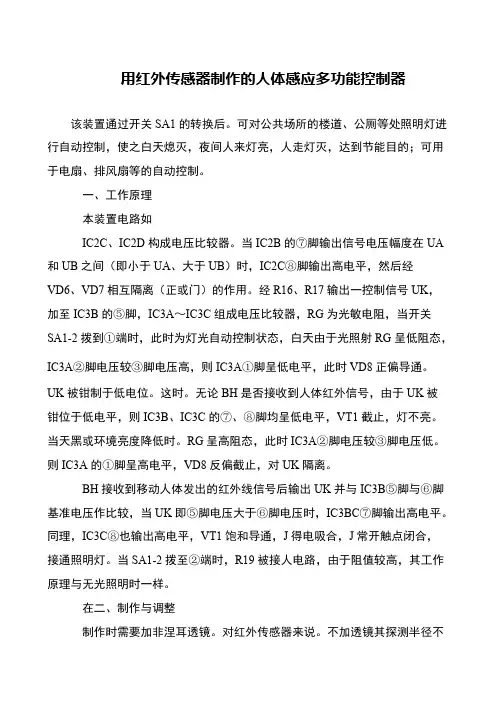

用红外传感器制作的人体感应多功能控制器该装置通过开关SA1的转换后。

可对公共场所的楼道、公厕等处照明灯进行自动控制，使之白天熄灭，夜间人来灯亮，人走灯灭，达到节能目的；可用于电扇、排风扇等的自动控制。

一、工作原理 本装置电路如 IC2C、IC2D构成电压比较器。

当IC2B的⑦脚输出信号电压幅度在UA 和UB之间（即小于UA、大于UB）时，IC2C⑧脚输出高电平，然后经VD6、VD7相互隔离（正或门）的作用。

经R16、R17输出一控制信号UK，加至IC3B的⑤脚，IC3A～IC3C组成电压比较器，RG为光敏电阻，当开关SA1-2拨到①端时，此时为灯光自动控制状态，白天由于光照射RG呈低阻态，IC3A②脚电压较③脚电压高，则IC3A①脚呈低电平，此时VD8正偏导通。

UK被钳制于低电位。

这时。

无论BH是否接收到人体红外信号，由于UK被钳位于低电平，则IC3B、IC3C的⑦、⑧脚均呈低电平，VT1截止，灯不亮。

当天黑或环境亮度降低时。

RG呈高阻态，此时IC3A②脚电压较③脚电压低。

则IC3A的①脚呈高电平，VD8反偏截止，对UK隔离。

BH接收到移动人体发出的红外线信号后输出UK并与IC3B⑤脚与⑥脚基准电压作比较，当UK即⑤脚电压大于⑥脚电压时，IC3BC⑦脚输出高电平。

同理，IC3C⑧也输出高电平，VT1饱和导通，J得电吸合，J常开触点闭合，接通照明灯。

当SA1-2拨至②端时，R19被接人电路，由于阻值较高，其工作原理与无光照明时一样。

在二、制作与调整 制作时需要加非涅耳透镜。

对红外传感器来说。

不加透镜其探测半径不。

一款人体感应开关电路图笔者手头有一个人体感应开关，它采用了专用感应集成电路ＨＴ７６１０Ｂ，外围电路简洁，性能颇佳，可靠性高，现介绍如下：根据实物绘出的电路见图。

当开关ＳＷ置于“自动”位置时，ＲＥ－２００Ｂ将感应到的人体释放的红外线转换成微弱的电信号送至ＨＴ７６１０Ｂ的{11}脚，经内部二级放大和阻容选频网络选频后，在{20}脚输出０．３～３Ｈｚ的交变信号，当此信号幅度大于２Ｖ时，{2}脚就会输出一个与交流电源电压同步的方波电压，驱动双向可控硅过零触发导通，点亮电灯。

ＶＲ１为延迟时间调节电位器，灯点亮后，延迟熄灯时间可在８秒至６分钟之间任意调节；ＶＲ２为亮暗起控调节电位器，可以调节在白天和夜晚之间的任一亮度时起控，此时电灯点亮。

亦脚（ＶＤＤ端）设计的点灯阈值电压为８Ｖ，亦脚电压低于８Ｖ灯不能点亮，只有高于８Ｖ灯才能点亮。

1.红外测温仪前置放大电路2.热释电红外传感器热释电红外传感器是最常用的红外检测器之一，其工作原理是利用热释电效应，即在钛酸钡一类晶体上、下表面设置电极，在上表面加以黑色膜，若有红外线间歇地照射，其表面温度上升△T，其晶体内部的原子排列将产生变化，引起自发极化电荷，在上下电极之间产生电压△U。

常用的热释电红外线光敏元件的材料有陶瓷氧化物和压电晶体，例如，钛酸钡、钽酸锂、硫酸三甘肽及钛铅酸铅等。

热释电红外传感器的电路图、外形图如下图所示。

热释电红外温度传感器的特点是反应速度快、灵敏度高、准确度高、测量范围广、使用方便，尤其非接触式测量使红外温度传感器和以红外传感器为核心的红外测温模块、红外测温仪在工业现场、国防建设、科学研究等领域得以广泛应用。

主要应用于铁路、车辆、石油化工、食品、医药、塑料、橡胶、纺织、造纸、电力等行业的温度测量、温度检测、设备故障的诊断。

特别适用于高温和危险场合的远距离测温。

一、人体感应开关该电路广泛应用于防盗报警器、自动门、自动风扇、展览会及旅游景点的自动解说系统、楼梯及教室照明灯的控制等产品中。

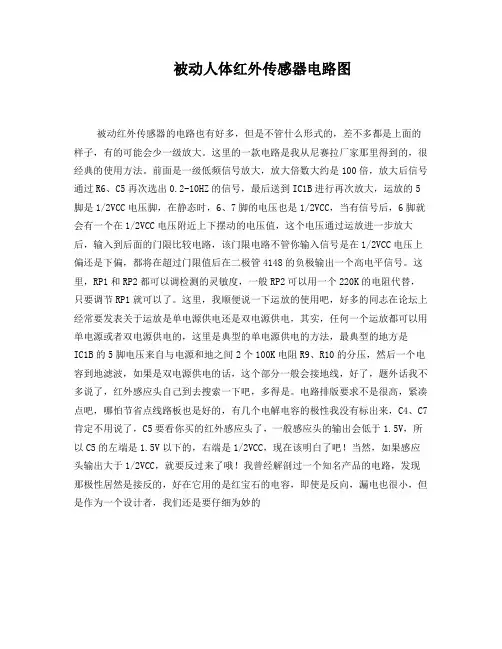

被动人体红外传感器电路图被动红外传感器的电路也有好多，但是不管什么形式的，差不多都是上面的样子，有的可能会少一级放大。

这里的一款电路是我从尼赛拉厂家那里得到的，很经典的使用方法。

前面是一级低频信号放大，放大倍数大约是100倍，放大后信号通过R6、C5再次选出0.2-10HZ的信号，最后送到IC1B进行再次放大，运放的5脚是1/2VCC电压脚，在静态时，6、7脚的电压也是1/2VCC，当有信号后，6脚就会有一个在1/2VCC电压附近上下摆动的电压值，这个电压通过运放进一步放大后，输入到后面的门限比较电路，该门限电路不管你输入信号是在1/2VCC电压上偏还是下偏，都将在超过门限值后在二极管4148的负极输出一个高电平信号。

这里，RP1和RP2都可以调检测的灵敏度，一般RP2可以用一个220K的电阻代替，只要调节RP1就可以了。

这里，我顺便说一下运放的使用吧，好多的同志在论坛上经常要发表关于运放是单电源供电还是双电源供电，其实，任何一个运放都可以用单电源或者双电源供电的，这里是典型的单电源供电的方法，最典型的地方是IC1B的5脚电压来自与电源和地之间2个100K电阻R9、R10的分压，然后一个电容到地滤波，如果是双电源供电的话，这个部分一般会接地线，好了，题外话我不多说了，红外感应头自己到去搜索一下吧，多得是。

电路排版要求不是很高，紧凑点吧，哪怕节省点线路板也是好的，有几个电解电容的极性我没有标出来，C4、C7肯定不用说了，C5要看你买的红外感应头了，一般感应头的输出会低于1.5V，所以C5的左端是1.5V以下的，右端是1/2VCC，现在该明白了吧！当然，如果感应头输出大于1/2VCC，就要反过来了哦！我曾经解剖过一个知名产品的电路，发现那极性居然是接反的，好在它用的是红宝石的电容，即使是反向，漏电也很小，但是作为一个设计者，我们还是要仔细为妙的基于LM324的被动式人体红外线感应开关上传者：葱爆羊肉浏览次数:11881红外报警开关采用国内外最流行的PIR人体热释电传感器作信号探测器，灵敏度高，探测距离可达10米以上，其俯视角可达86°，水平视角可达120°。

基于人体红外感应的声光控制开关的设计摘要本文介绍了一种基于人体红外感应的声光控制开关的设计方法。

该开关能够通过感知人体的近距离动作来控制声音和光线的开关状态。

文中首先介绍了开关的工作原理和功能特点，然后详细阐述了开关的硬件结构和电路设计，最后给出了开关的测试结果和使用方法。

该开关设计简单，可靠性高，易于安装和使用，适用于家庭、办公室等场所。

1. 引言随着科技的不断发展，自动化控制在生活中的应用越来越广泛。

声光控制开关作为自动化控制的一种重要设备，可以通过感知人体的动作来控制声音和光线的开关状态，使得人们可以更加方便地控制环境。

2. 工作原理和功能特点基于人体红外感应的声光控制开关主要依靠人体红外感应模块来感知人体的动作。

当有人靠近开关时，红外感应模块会检测到人体的热辐射，从而触发开关的工作。

开关可以通过控制声音和光线的开关状态来实现不同的功能，例如控制灯光的开关、调节音乐的播放等。

3. 硬件结构和电路设计基于人体红外感应的声光控制开关的硬件结构相对简单，主要由红外感应模块、声音控制电路和光线控制电路组成。

红外感应模块负责感知人体的动作，声音控制电路负责控制声音的开关状态，光线控制电路负责控制光线的开关状态。

4. 测试结果和使用方法经过实验测试，基于人体红外感应的声光控制开关设计表现出良好的控制效果。

当有人靠近开关时，开关能够迅速地感知到人体的动作，并将声音和光线的开关状态进行相应的调整。

使用该开关非常简单。

当需要启用声音和光线控制时，只需靠近开关即可使其工作；当不需要控制时，只需远离开关即可使其停止工作。

5. 结论本文介绍了一种基于人体红外感应的声光控制开关的设计方法。

该开关通过感知人体的近距离动作来控制声音和光线的开关状态，具有设计简单、可靠性高、易于安装和使用等优点。

该开关适用于家庭、办公室等场所，能够为人们的生活和工作带来便利。

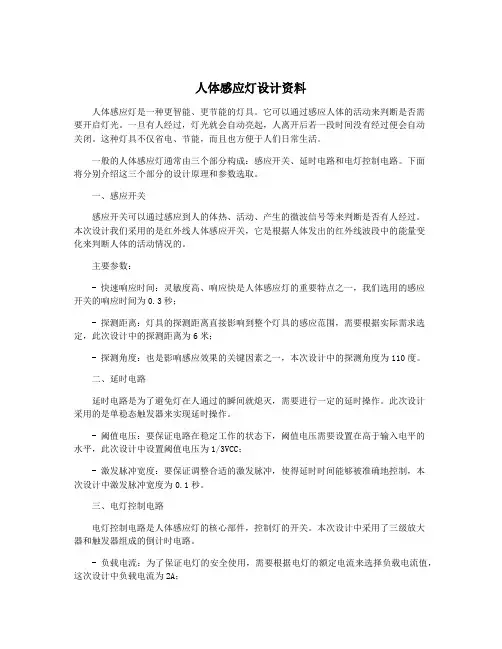

人体感应灯设计资料人体感应灯是一种更智能、更节能的灯具。

它可以通过感应人体的活动来判断是否需要开启灯光。

一旦有人经过，灯光就会自动亮起，人离开后若一段时间没有经过便会自动关闭。

这种灯具不仅省电、节能，而且也方便于人们日常生活。

一般的人体感应灯通常由三个部分构成：感应开关、延时电路和电灯控制电路。

下面将分别介绍这三个部分的设计原理和参数选取。

一、感应开关感应开关可以通过感应到人的体热、活动、产生的微波信号等来判断是否有人经过。

本次设计我们采用的是红外线人体感应开关，它是根据人体发出的红外线波段中的能量变化来判断人体的活动情况的。

主要参数：- 快速响应时间：灵敏度高、响应快是人体感应灯的重要特点之一，我们选用的感应开关的响应时间为0.3秒；- 探测距离：灯具的探测距离直接影响到整个灯具的感应范围，需要根据实际需求选定，此次设计中的探测距离为6米；- 探测角度：也是影响感应效果的关键因素之一，本次设计中的探测角度为110度。

二、延时电路延时电路是为了避免灯在人通过的瞬间就熄灭，需要进行一定的延时操作。

此次设计采用的是单稳态触发器来实现延时操作。

- 阈值电压：要保证电路在稳定工作的状态下，阈值电压需要设置在高于输入电平的水平，此次设计中设置阈值电压为1/3VCC；- 激发脉冲宽度：要保证调整合适的激发脉冲，使得延时时间能够被准确地控制，本次设计中激发脉冲宽度为0.1秒。

三、电灯控制电路电灯控制电路是人体感应灯的核心部件，控制灯的开关。

本次设计中采用了三级放大器和触发器组成的倒计时电路。

- 负载电流：为了保证电灯的安全使用，需要根据电灯的额定电流来选择负载电流值，这次设计中负载电流为2A；- 倒计时时间：要保证倒计时时间可以被准确地控制，如此才能保证开灯延时和关灯延时都能够实现，本次设计中的倒计时时间为60秒。

人体感应灯的设计需要考虑到感应开关、延时电路和电灯控制电路三个部分的参数选取和设计配合，对于初学者，可以使用模块化设计的方式来完成。

物理与电子工程学院设计性实验方案课题名称：人体红外线感应开关****：***学号： ********** 指导教师: X X X专业班级：13级物本<2>班提交日期：2014年11月10日人体红外线感应开关方案13级物本（2）班杨万庆学号：2013450095（凯里学院物理与电子工程学院556011）摘要利用热释电红外探头并对探头接收到的微弱信号加以放大，然后驱动继电器，可以制成热释电人体感应开关。

人体发射的红外线经过菲涅尔滤光片增强后聚集到采用热释电元件制成的红外感应源上，感应头在接收到人体红外辐射温度发生变化时失去电荷平衡，向外释放电荷，后续电路经集成电路IC检验处理后即可产生报警信号。

并且加了感光元件来控制电路工作的环境，在光照强度很弱的的环境下，在距离感应开关4-5m的地方，有人体经过时感应源接收到人体发射的红外线信号，电路接通并点亮照明用具，人体再次有动作后发射红外线，则再次点亮。

结果表明，在光照条件满足时，这种开关可以便捷的停启，美中不足的是，感应头一经遮挡就无法正常工作。

人体感应开关的应用，对便捷环保的生活有着诸多意义，可以应用到很多公共或者家居生活中，是一项有意义的研究。

关键词：热释电、感应头、菲涅尔透镜、红外线。

Human infrared induction switchThe 13 grade (2) class Yang Wan qing number: 2013450095(College of physics and electronic engineering, Caili University 556011) AbstractUsing pyroelectric infrared probe and weak signal on the received probe to be amplified, and then drive the relay, can be made into human pyroelectric induction switch. Human emission of infrared after Finel filter enhanced gathered using pyroelectric component made of the infrared inductive source, loss of charge balance in the human body induction head receives the infrared radiation temperature changes, outward release charge, following circuit IC IC test after treatment can generate alarm signal. And with the photosensitive element to control the circuit working environment, in the light intensity is very weak environment, in the distance inductive switch 4-5m place, there is the human body after the induction the source receives the infrared signal transmitting circuit is switched on the human body, and light lighting appliances, human again after the action of an infrared transmitting, then up again. Results show that satisfy the illumination conditions in the light, the switch can be convenient to start and stop, the fly in the ointment is that inductive head after occlusion can't work properly. Application of a human body induction switch, has a lot of significance for convenient environment protection of life, can be applied to many public or home life, it is a meaningful research.Keywords: pyroelectric, sensing head, Finel lens, infrared.一、实验目的1、学习人体红外线感应开关的设计方法；2、掌握人体红外线感应开关的主要性能参数及其测试方法。

课程设计报告课程光电电路课程设计题目基于光敏电阻的智能窗帘设计系别物理与电子工程学院年级2012级专业光电信息工程班级光电121 学号050312122学生姓名汪洋指导教师涂国辉职称副教授本文介绍了红外线感应开关的原理，采用热释电红外探头（PT8A2621）将接收到的微弱信号加以放大，然后驱动继电器，制成红外热释电感应开关。

本开关能探测来自移动人体的红外辐射，只要人体进入探测区域，开关会自动开启。

该设计可作为企业、宾馆、商场及住宅的走廊、楼梯、电梯间、卫生间、库房等处的自动开关，起到“人来灯自亮，人走灯自灭”的作用，既新颖方便，又节约用电，在某些场所还能起到威慑盗窃活动的防范作用。

本设计结构简单，本身不发任何类型的辐射，器件功耗很小，价格低廉，隐蔽性好，应用范围广，所以可以通过扩展而达到实际的应用。

关键词：红外线；感应开关；红外辐射；探测区域1 前言 (1)1.1课题的背景与目的 (1)1.2热释电红外感应开关简述 (1)2 照明系统总体设计...........................................................................。

(2)2.1照明系统的构成 (2)2.2人体红外线楼道自动照明系统电路 (2)3 热释电红外感应开关的组成 (4)3.1传感器 (4)3.1.1人体热释电红外线传感器的基本结构和原理 (4)3.1.2热释电红外线传感器的优缺点 (5)3.1.3 CDS传感器 (6)3.2集成控制电路 (6)3.2.1概述 (6)3.2.2运算放大器 (8)3.2.3集成运放的性能指标 (8)3.2.4集成运放的组成 (9)3.2.5集成电路芯片 (9)4 整体电路制作问题 (11)4.1元件的散热问题 (11)4.2电子电路的静电保护 (12)5 结论 (14)参考文献 (15)1 前言1.1课题的背景与目的节能与环保已经成为当代产品开发的首要考虑因素和最大卖点。

红外人体感应开关电路的设计红外人体感应开关是一种利用红外线感应人体动作的技术，广泛应用于室内灯光控制、安防系统等领域。

它通过感应人体的红外线辐射来控制开关的状态，当检测到人体时，开关自动开启相应的装置，当人离开时，开关自动关闭。

红外传感器模块是整个电路的核心部分，它用于检测人体的红外线辐射。

常见的红外传感器有红外感应发射管和红外感应接收器。

红外感应发射管通过发射红外线辐射，而红外感应接收器用于接收红外线辐射。

当有人体经过时，人体会发出红外线辐射，红外感应接收器就会接收到红外线信号。

信号处理模块用于处理红外传感器接收到的信号。

它通常包括信号放大、滤波和数字转换等功能。

信号放大模块用于放大红外线信号，使其达到适合后续处理的幅度。

滤波模块用于滤除噪声，以保证信号的准确性和稳定性。

数字转换模块将模拟信号转换为数字信号，方便后续的开关控制。

开关控制模块用于控制开关的状态。

它通常包括开关驱动电路和继电器。

开关驱动电路用于将数字信号转换为适合驱动继电器的电平信号。

继电器作为开关的控制器，根据开关驱动电路的输出信号，控制开关的开启和关闭。

在红外人体感应开关电路的设计中，还需要考虑一些细节问题。

首先，红外传感器的布置要合理，以保证检测到人体的红外线辐射。

其次，信号处理模块的放大倍数和滤波器的频率要根据实际情况进行调整，以提高信号的准确性和稳定性。

最后，开关控制模块要选择适合的继电器和开关驱动电路，以确保开关的可靠性和稳定性。

总之，红外人体感应开关电路的设计需要考虑红外传感器、信号处理和开关控制等多个方面的因素。

只有合理设计和精心调试，才能保证红外人体感应开关的正常工作，并满足实际应用需求。

人体感应智能开关的设计方法谭斌兵（广东锦力电器有限公司，广东佛山 528000）摘 要：人体感应智能控制器用途广泛，具有节省电能、使用寿命长等优点。

文章针对一种无论人体活动与否，都能准确地检测出人体信息并实施自动控制的智能控制器，阐述了该控制器的工作原理及系统软、硬件的设计方法。

关键词：电传感器；智能开关；设计中图分类号：TM564 文献标识码：A 文章编号：1000－8136（2010）24－0124－02随着城市建设的迅速发展，传统的人工操作和维护控制手段已不能适应现代化城市发展的需求。

当前，以人体信息为控制源的控制电路，在采集人体信息时，或直接使用热释电传感器被动远红外探测功能，或将传感器置于不断转动的云台上，使被动探测变成主动探测。

本文介绍的人体感应智能控制器（开关）则同时采用热释电传感器的被动探测与主动探测功能，并由单片机控制，云台电动机无需连续运转，人体无论活动与否，都能准确地检测出人体信息，实现人来、人在开关接通，人离后延时数分钟（可预设）断开的自动控制作用。

该控制器用途广泛，节省电能，使用寿命长，具有其它同类控制器无法相比的优点和作用。

1 热释电传感器的被动特性和相对主动探测热释电传感器又称远红外探头（PIR），它通过感应人体的远红外辐射产生电信号，且其输出信号的大小与入射远红外线的变化频率成比例，即人体处于运动状态时，远红外幅射发生急剧变化，传感器有信号输出，人体静止时，则无信号输出，这种依赖于人体的活动才能探测人体信息的性能称为被动特性，采用被动特性探测人体信息称为被动探测。

被动探测可直接用于仅需探测活动人体信息的电路中，而对于活动和静止的人体信息均需探测的电路却不适应。

在后一种情况，可增设电动机和传动机构，让传感器旋转或平移，这样远红外探头与人体间产生了相对运动，人体即使静止，传感器也有信号输出，被动探测变成了相对主动探测。

很明显，主动探测能准确地检测出人体信息，但由于电动机必须做长时间不停的运转，造成了电能及设备的损耗。

人体红外感应门自动开关电路
人体红外感应门自动开关电路
当TX982发出人体感应信号后，SB1的A、B两点闭合对地导通，此时的IC1的第2脚为低电平信号输入，再经内部电路翻转第3脚B 点输出高电平。

此高电平信号同时发送给IC2和IC3的第2脚。

因为发送给IC3第2脚信号为高电平，所以IC3第3脚信号为低电平，接地。

而发送给IC2第2脚高电平信号经VT2三极管导通示值转为低电平，所以IC2第3脚信号为高电平输出。

电机通过IC2第3脚高电平输入又经IC3第3脚低电平信号接地导通而正转运行。

当TX982没有人体感应信号时，SB1的A、B两点断开，相当于给IC1的第2脚输入了高电平，经翻转后第3脚输出低电平，此时VT2三极管9014管截止，并通过R5电阻使IC2第2脚圣高电平接地IC3第3脚低电平信号接地。

由于开始时的IC3第3脚信号为低电平并发送到IC3第2脚后，使第3脚翻转为高电平。

此时的IC2第3脚圣低电平，电机以反转运行。
