特种设备无损检测磁粉考证题库HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】一、是非题磁粉探伤中所谓的不连续性就是指缺陷。
（）磁粉探伤中对质量控制标准的要求愈高愈好。
( )磁粉探伤的基础是磁场与磁粉的磁相互作用。
( )马氏体不锈钢可以进行磁粉探伤。
( )磁粉探伤不能检测奥氏体不锈钢材料，也不能检测铜、铝等非磁性材料。
( ) 磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷。
( )磁粉探伤难以发现埋藏较深的孔洞，以及与工件表面夹角大于20°的分层。
( )磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。
( )被磁化的试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。
( )磁粉探伤可对工件的表面和近表面缺陷进行检测。
( )一般认为对表面阳极化的工件和有腐蚀的工件检测，磁粉方法优于渗透方法。
焊缝的层间未熔合缺陷，容易用磁粉探伤方法检出。
( )由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极井吸附磁粉。
( )磁场强度的大小与磁介质的性质无关。
( )顺磁性材料和抗磁性材料均不能进行磁粉探伤。
( )当使用比探测普通钢焊缝的磁场大10倍以上的磁场磁化时．就可以对奥氏体不锈钢焊缝进行磁粉探伤。
( )铁磁性材料是指以铁元素为主要化学成分的，容易磁化的材料。
( )各种不锈钢材料的磁导率都很低，不适宜磁粉探伤。
( )真空中的磁导率为0。
( )铁磁材料的磁导率不是一个固定的常数。
( )铁、铬、镍都是铁磁性材料。
( )矫顽力是指去除剩余磁感应强度所需的反向磁场强度。
( )由于铁磁性物质具有较大的磁导率，因此在建立磁通时．它们具有很高的磁阻。
( )使经过磁化的材料的剩余磁场强度降为O的磁通密度称为矫顽力。
( )磁滞回线只有在交流电的情况下才能形成，因为需要去除剩磁的矫顽力。
( )所谓“磁滞”现象是指磁场强度H的变化滞后于磁感应强度B的变化的现象。
一、是非题磁粉探伤中所谓的不连续性就是指缺陷。
（）磁粉探伤中对质量控制标准的要求愈高愈好。
( )磁粉探伤的基础是磁场与磁粉的磁相互作用。
( )马氏体不锈钢可以进行磁粉探伤。
( )磁粉探伤不能检测奥氏体不锈钢材料，也不能检测铜、铝等非磁性材料。
( ) 磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷。
( ) 磁粉探伤难以发现埋藏较深的孔洞，以及与工件表面夹角大于20°的分层。
( ) 磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。
( )被磁化的试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。
( ) 磁粉探伤可对工件的表面和近表面缺陷进行检测。
( )一般认为对表面阳极化的工件和有腐蚀的工件检测，磁粉方法优于渗透方法。
焊缝的层间未熔合缺陷，容易用磁粉探伤方法检出。
( )由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极井吸附磁粉。
( ) 磁场强度的大小与磁介质的性质无关。
( )顺磁性材料和抗磁性材料均不能进行磁粉探伤。
( )当使用比探测普通钢焊缝的磁场大10倍以上的磁场磁化时．就可以对奥氏体不锈钢焊缝进行磁粉探伤。
( )铁磁性材料是指以铁元素为主要化学成分的，容易磁化的材料。
( )各种不锈钢材料的磁导率都很低，不适宜磁粉探伤。
( )真空中的磁导率为0。
( )铁磁材料的磁导率不是一个固定的常数。
( )铁、铬、镍都是铁磁性材料。
( )矫顽力是指去除剩余磁感应强度所需的反向磁场强度。
( )由于铁磁性物质具有较大的磁导率，因此在建立磁通时．它们具有很高的磁阻。
( ) 使经过磁化的材料的剩余磁场强度降为O的磁通密度称为矫顽力。
( )磁滞回线只有在交流电的情况下才能形成，因为需要去除剩磁的矫顽力。
( )所谓“磁滞”现象是指磁场强度H的变化滞后于磁感应强度B的变化的现象。
( ) 在建立磁场时，具有高磁阻的材料同时也具有很高的顽磁性。
( )漏磁场强度的大小与试件内的磁感应强度大小有关。
计算题1.长为500mm、直径为20mm的钢制轴类试件需要检查周向缺陷，若选用连续螺线圈纵向磁化法，线圈匝数为10匝，则应选用多大的磁化电流？解：∵工件长径比L/D=500/20=25，∴L/D=15,采用在低充填因数线圈中偏心放置纵向磁化，依经验公式NI=45000/(L/D)可有I=45000/[N(L/D)]将N=10、L/D=15代入上式，可得I=300A2.有一长为200mm、直径为20mm的钢制轴类试件需检查周向缺陷。
若选用连续法线圈纵向磁化，则应施加多大的磁化电流？解：∵工件长径比L/D=200/20=10，∴不需要作修正。
采用在低充填因数线圈中心偏心放置纵向磁化，依经验公式NI=45000/(L/D)可有I=45000/[N(L/D)],∴将N=10、L/D=10代入上式，可得I=450A3.钢制轴类试件长径比为25，正中放置在匝数为10的低充填因数线圈中检查周向缺陷。
线圈半径为R=150mm，需选用多大的磁化电流？解：选用经验公式NI=(K2R)/[6(L/D)－5] 由上式可有I=(K2R)/N[6(L/D)-5]，∵L/D=25＞15，∴取L/D=15，将K2=1720(经验常数)，R=150mm，N=10，L/D=15代入上式，可得I=303.5A 答：磁化电流应为303.5A；两次完成全检4.已知开端线圈的内半径R=150mm、宽度为L=50mm。
若要求在线圈轴线端部产生磁化磁场强度H端=60（Oe），试求磁化线圈的安匝数NI为多少？解：有限长线圈轴线端部的磁场强度为H=(NI/L)·[L/5(L2+R2)1/2] 由上式可得NI=2H(L2+R2)1/2 R=0.15m L=0.05m H=2400A/m 将已知数据代入上式可得NI=1510安匝5.钢制轴类试件长径比为10，正中放置在匝数为10的低充填因数线圈中检查周向缺陷。
线圈半径R=150mm，应选用多大的磁化电流？解：选用经验公式NI=K2R/[6(L/D)-5] 由上式可有：I=K2R/{N[6(L/D)-5]},将K2=1720（经验常数）、R=150mm、N=10、L/D=10代入上式，可得I=469A6.有一钢制轴，长400mm、直径Φ40mm，使用一段时间后，需检查此轴的疲劳裂纹。
![[讲解]磁粉检测习题](https://img.taocdn.com/s1/m/8deb481a4b7302768e9951e79b89680203d86b65.png)
磁粉检测（MT）习题一、单项选择题1.【】磁粉检测对下列哪种缺陷的检测不可靠？A.表面折叠B.埋藏很深的气孔C.表面裂纹D.表面缝隙2.【】漏磁场与下列哪些因素有关？A.磁化的磁场强度与材料的磁导率B.缺陷埋藏深度、方向C.缺陷内的介质D.以上都是3.【】直径为100mm的圆柱体，若要求导体表面的磁场强度达到2400A/m，则需要的磁化电流为A.1500AB.375AC.750AD.600A4.【】如下图所示，规格为Φ273×8×1000mm的钢管中间开有Φ89的小孔，工件分别用线圈法和轴向通电法检测，对小孔附近A、B两点检测灵敏度的叙述正确的是A. 线圈法和轴向通电法中，A点的灵敏度都高于B点B.线圈法中A点的灵敏度高于B点，轴向通电法中A点的灵敏度低于B点C.线圈法中A点的灵敏度低于B点，轴向通电法中A点的灵敏度高于B点D.线圈法和轴向通电法中，A点的灵敏度都低于B点5.【】线圈法磁化时应A.线圈相对于零件的直径要尽可能大B.有效磁场一般限于线圈的内部C.小直径零件应靠近线圈放置D.以上都是6.【】有一长100mm，外径为Φ50mm，壁厚为5mm的钢管，如图，对钢管内壁缺陷2，端头缺陷1、3，外壁缺陷4、5、6，用中心导体法可以发现哪些缺陷？A.缺陷1、2、3、4、5、6B.缺陷1、2、3、4、5C.缺陷1、2、4、5D.缺陷1、2、47.【】对表面裂纹检出灵敏度最高的电流内型是A.交流B.半波整流C.全波整流D.直流8.【】检验细微的表面裂纹时，最佳的方法是A.干法交流电B.干法直流电C.湿法交流电D.湿法直流电9.【】剩磁法的检测工艺程序是A.预处理→磁化+施加磁悬液→磁痕观察与记录→缺陷评定→退磁→后处理B.预处理→磁化→施加磁悬液→磁痕观察与记录→缺陷评定→退磁→后处理C.预处理→施加磁悬液→磁化→磁痕观察与记录→缺陷评定→退磁→后处理D.预处理→磁化+施加磁悬液+磁痕观察与记录→缺陷评定→退磁→后处理10.【】下列关于连续法的叙述中，正确的是A.并非所有的铁磁性材料都能用连续法B.连续法用的磁化电流比剩磁法高C.应在停止喷洒磁悬液后切断电流D.应在停止喷洒磁悬液前切断电流二、简答题1.简述磁粉检测的原理。

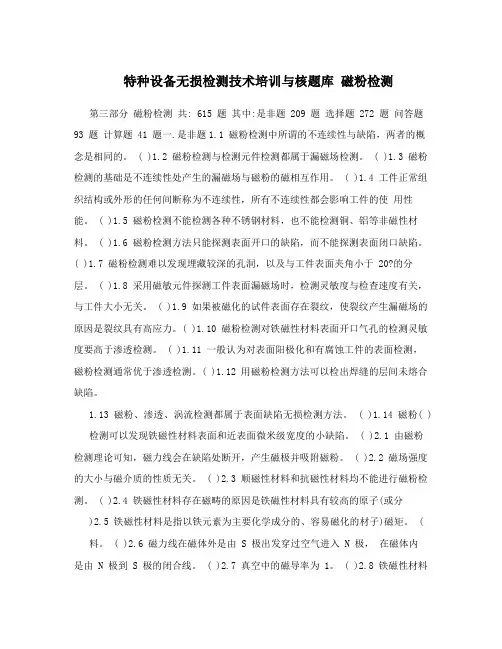

特种设备无损检测技术培训与核题库磁粉检测第三部分磁粉检测共: 615 题其中:是非题 209 题选择题 272 题问答题93 题计算题 41 题一.是非题1.1 磁粉检测中所谓的不连续性与缺陷，两者的概念是相同的。
( )1.2 磁粉检测与检测元件检测都属于漏磁场检测。
( )1.3 磁粉检测的基础是不连续性处产生的漏磁场与磁粉的磁相互作用。
( )1.4 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。
( )1.5 磁粉检测不能检测各种不锈钢材料，也不能检测铜、铝等非磁性材料。
( )1.6 磁粉检测方法只能探测表面开口的缺陷，而不能探测表面闭口缺陷。
( )1.7 磁粉检测难以发现埋藏较深的孔洞，以及与工件表面夹角小于 20?的分层。
( )1.8 采用磁敏元件探测工件表面漏磁场时，检测灵敏度与检查速度有关，与工件大小无关。
( )1.9 如果被磁化的试件表面存在裂纹，使裂纹产生漏磁场的原因是裂纹具有高应力。
( )1.10 磁粉检测对铁磁性材料表面开口气孔的检测灵敏度要高于渗透检测。
( )1.11 一般认为对表面阳极化和有腐蚀工件的表面检测，磁粉检测通常优于渗透检测。
( )1.12 用磁粉检测方法可以检出焊缝的层间未熔合缺陷。
1.13 磁粉、渗透、涡流检测都属于表面缺陷无损检测方法。
( )1.14 磁粉( )检测可以发现铁磁性材料表面和近表面微米级宽度的小缺陷。
( )2.1 由磁粉检测理论可知，磁力线会在缺陷处断开，产生磁极并吸附磁粉。
( )2.2 磁场强度的大小与磁介质的性质无关。
( )2.3 顺磁性材料和抗磁性材料均不能进行磁粉检测。
( )2.4 铁磁性材料存在磁畴的原因是铁磁性材料具有较高的原子(或分)2.5 铁磁性材料是指以铁元素为主要化学成分的、容易磁化的材子)磁矩。
( 料。
( )2.6 磁力线在磁体外是由 S 极出发穿过空气进入 N 极，在磁体内是由 N 极到 S 极的闭合线。

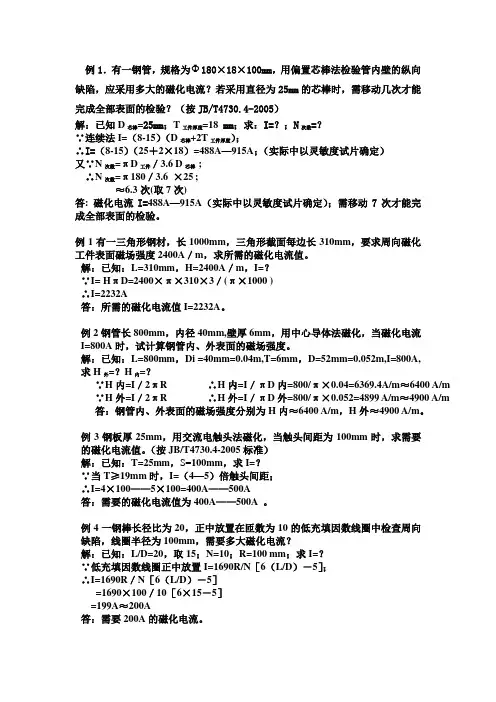

例1．有一钢管，规格为 180×18×100mm，用偏置芯棒法检验管内壁的纵向缺陷，应采用多大的磁化电流？若采用直径为25mm的芯棒时，需移动几次才能完成全部表面的检验？（按JB/T4730.4-2005）解：已知D芯棒=25mm；T工件厚度=18 mm；求：I=？；N次数=？∵连续法I=（8-15）（D芯棒+2T工件厚度）；∴I=（8-15）（25＋2×18）=488A—915A；（实际中以灵敏度试片确定）又∵N次数=πD工件／3.6 D芯棒;∴N次数=π180／3.6 ×25;≈6.3次(取7次)答:磁化电流I=488A—915A（实际中以灵敏度试片确定）；需移动7次才能完成全部表面的检验。
例1有一三角形钢材，长1000mm，三角形截面每边长310mm，要求周向磁化工件表面磁场强度2400A／m，求所需的磁化电流值。
解：已知：L=310mm，H=2400A／m，I=？∵I= HπD=2400×π×310×3／(π×1000 )∴I=2232A答：所需的磁化电流值I=2232A。
例2钢管长800mm，内径40mm,壁厚6mm，用中心导体法磁化，当磁化电流I=800A时，试计算钢管内、外表面的磁场强度。
解：已知：L=800mm，Di =40mm=0.04m,T=6mm，D=52mm=0.052m,I=800A,求H外=？H内=？∵H内=I／2πR ∴H内=I／πD内=800/π×0.04=6369.4A/m≈6400 A/m ∵H外=I／2πR ∴H外=I／πD外=800/π×0.052=4899 A/m≈4900 A/m 答：钢管内、外表面的磁场强度分别为H内≈6400 A/m，H外≈4900 A/m。
例3钢板厚25mm，用交流电触头法磁化，当触头间距为100mm时，求需要的磁化电流值。
（按JB/T4730.4-2005标准）解：已知：T=25mm，S=100mm，求I=？∵当T≥19mm时，I=（4—5）倍触头间距；∴I=4×100——5×100=400A——500A答：需要的磁化电流值为400A——500A 。
2020年全国特种设备无损检测考试题库500题[含答案]一、选择题1．13化学消洗剂可用来清洗非常脏的、有油污的零件。
用这种清洗剂清洗之后，必须() A再用溶剂清洗剂清洗表面B.彻底清洗表面，去除所有残余清洗剂C.加热零件，以便把表面开口中的残余清洗剂去除掉D.用挥发性溶剂清洗表面2．关于干燥下列说法正确的是（）A.干式显像，渗透剂去除后进行干燥B.采用溶剂去除型渗透检验时，显像前不必进行干燥C.以上都是3．为使水具有比较好的渗透性能则必须（）A.加入润湿剂以提高润湿能力B.加入润湿剂以减少润湿能力C.加入润湿剂以增大表面张力D.水是好的渗透剂，不必添加别的成分4．商品着色渗透剂有下列哪几种类型?()A.溶剂去除型渗透液B.水洗型渗透液C.后乳化型渗透液D.以上都是5．过滤性微粒渗透液比较适宜检查的材料是（）A铝、镍及其合金B塑料、橡胶C粉末冶金材料、石墨、陶土制品D以上都是6．35渗透剂中的氟氯元素会造成（）A.镍基合金的应力腐蚀B.奥氏体不锈钢的应力腐蚀C.钛合金的应力腐蚀D.B和C7．1对清洗剂的要求为()A.无毒B.价廉C.对工件无腐蚀D.以上都是8．13以下哪一个项目不属于溶剂去除剂性能检查内容()A.外观检查B.去除性能检查C.含水量检查D.贮存稳定性检查9．16水悬浮湿式显象剂呈弱碱性，在哪类材料上使用需要考虑腐蚀问题()A.钛及钛合金B.铝镁及其合金C碳钢和低合金钢D.均无需考虑10．35喷洒显像剂要注意()A.不可过厚B.顺一个方向喷洒C.喷洒前将显像剂摇动均匀D.以上都是11．着色探伤中，红色染料与白色显象剂之间的对比率大致为：（）A.6：1B.9：1C.33：1D.300：112．12下列嘟种污染不能用燕汽除油法去除?(A.油脂B.锈C.重油D.溶剂油13．用显像剂把渗入缺陷内的渗透液吸附出来的原理是基于()A.润湿作用B.吸附作用C.毛细作用D.以上都是14．零件被渗透液覆盖后须放置一段时间，此时间叫（）A等待时间B滴落时间C渗透时间D显像时间15．30哪种渗透方法能获得最高的灵敏度（）A在渗透时间内，试件一直浸在渗透液中B.把试件浸在渗透液中足够时间后，排液并滴落渗透液C用刷涂法连续的刷涂渗透液D.以上各法都可以16．33用渗透法检验工件时，工件的温度应接近室温，如果检验使工件温度很低，则（）A渗透剂会变粘B渗透剂会很快蒸发C渗透剂的色泽将会降低D渗透剂冻结于工件表面上17．36普通照明条件下的渗透探伤应采用的渗透剂是()A.着色渗进剂B.荧光渗透剂C.以上均可D.以上都不是18．44烘箱温度过高会()A.对缺陷中的渗透剂无影响B.使缺陷中的渗透剂变干C.使零件变形D.以上都对19．58荧光渗透剂清洗不足会造成（）A.零件表面腐蚀B.施加显象剂困难C.渗出过多D.荧光背景过亮20．65水洗型渗透探伤，采用水喷法去除试件表面渗透剂时，那种情况不易将缺陷中的渗透剂去除？（）A.渗透剂粘度低B.渗透剂粘度高C.渗透剂粘度D.与粘度无关21．进行后乳化渗透探伤时，若在清洗时发生困难或发现背景水平太高，可用下列方法克服（）A.重新涂一层乳化剂B.增加清洗水压C.重复全部工序，从表面预清洗做起，适当增加乳化时间D.将工件浸入沸水中清洗22．渗透检验中干燥处理的目的是（）A.使残余渗透剂全部蒸发B.确保潮湿工件上的干显剂均匀的显像剂层C.缩短渗透时间D.使用湿式显像剂后，干燥处理有助于获得均匀的显像剂层23．下述无损检测中，能够检测锻件折叠缺陷的方法是AUT直探头直接接触法BUT斜直探头直接接触法CMT线圈磁化法DMT磁轭磁化法24．10下面哪条不是渗透探伤前用于零件表面清洗的清洗剂的要求?()A.清洗剂必须能溶解零件表面上常见的油脂B.消洗剂必须不易燃C.清洗剂必须不污染D.清洗剂在零件表面的残留量最少25．40如果留在局部的磁化可能产生不相关显示会妨碍磁粉检验。

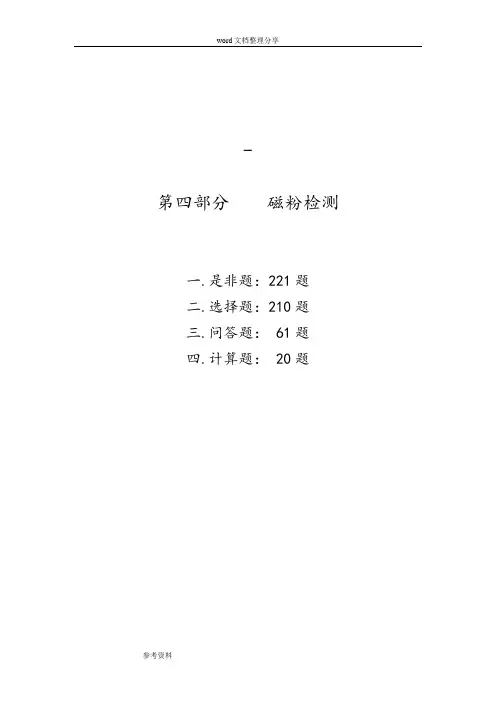

-第四部分磁粉检测一.是非题：221题二.选择题：210题三.问答题：61题四.计算题：20题磁粉检测是非题一．是非题（在题后括弧内，正确的画○，错误的画×）磁粉检测适用于检测铁磁性材料制工件的表面、近表面缺陷。
（○）马氏体不锈钢可以进行磁粉检测。
（○）磁粉检测的基础是不连续处漏磁场与磁粉的相互作用。
（○）磁粉检测中所谓的不连续性就是缺陷。
（×）对于铁磁性材料的表面、近表面缺陷的检测，应优先选用磁粉检测。
（○）工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。
（×）一般对于有腐蚀的工件的表面检测，磁粉检测通常优于渗透检测。
（○）磁力线是在磁体外由S极到N极，在磁体内由N极到S极的闭和曲线。
（×）可以用磁力线的疏密程度反映磁场的大小。
（○）铁磁性材料的磁感应强度不仅与外加磁场强度有关，还与被磁化的铁磁性有关，如与材料磁导率μ有关。
（○）磁感应强度与磁场强度的比值称为相对磁导率。
（×）材料的磁导率μ不是常数，是随磁场大小不同而改变的变量。
（○）磁导率μ的大小表征介质的特性，μ＞＞1的是顺磁性材料。
（×）通常把顺磁性材料和抗磁性材料都列入非磁性材料。
（○）铁磁性材料在外加磁场中，磁畴的磁矩方向与外加磁场方向一致。
（○）磁化电流去掉后，工件上保留的磁感应强度称为矫顽力。
（×）磁场强度的变化落后于磁场感应强度的变化现象，叫做磁滞现象。
(×)硬磁材料的磁滞回线是下图A，而软磁材料的磁滞回线是下图B。
（×）（A）（B）（C）硬磁材料指具有高磁导率、低剩磁和低矫顽力的材料，容易磁化，也容易退磁。
(×)当电流通入直长的圆柱形导体时，导体中心的磁场强度最小。
(○)用交流电和直流电磁化同一钢棒，若磁化电流值相同，钢棒表面的磁场强度也相同。
（○）磁性和非磁性实心导体以外的磁场强度的分布规律是相同的。
-第四部分磁粉检测一.是非题：221题二.选择题：210题三.问答题： 61题四.计算题： 20题磁粉检测是非题一．是非题（在题后括弧内，正确的画○，错误的画×）1.1 磁粉检测适用于检测铁磁性材料制工件的表面、近表面缺陷。
（○）1.2 马氏体不锈钢可以进行磁粉检测。
（○）1.3 磁粉检测的基础是不连续处漏磁场与磁粉的相互作用。
（○）1.4 磁粉检测中所谓的不连续性就是缺陷。
（×）1.5 对于铁磁性材料的表面、近表面缺陷的检测，应优先选用磁粉检测。
（○）1.6 工件正常组织结构或外形的任何间断称为不连续性，所有不连续性都会影响工件的使用性能。
（×）1.7 一般对于有腐蚀的工件的表面检测，磁粉检测通常优于渗透检测。
（○）2.1 磁力线是在磁体外由S极到N极，在磁体内由N极到S极的闭和曲线。
（×）2.2 可以用磁力线的疏密程度反映磁场的大小。
（○）2.3 铁磁性材料的磁感应强度不仅与外加磁场强度有关，还与被磁化的铁磁性有关，如与材料磁导率μ有关。
（○）2.4 磁感应强度与磁场强度的比值称为相对磁导率。
（×）2.5 材料的磁导率μ不是常数，是随磁场大小不同而改变的变量。
（○）2.6 磁导率μ的大小表征介质的特性，μ＞＞1的是顺磁性材料。
（×）2.7 通常把顺磁性材料和抗磁性材料都列入非磁性材料。
（○）2.8 铁磁性材料在外加磁场中，磁畴的磁矩方向与外加磁场方向一致。
（○）2.9 磁化电流去掉后，工件上保留的磁感应强度称为矫顽力。
（×）2.10 磁场强度的变化落后于磁场感应强度的变化现象，叫做磁滞现象。
(× ) 2.11 硬磁材料的磁滞回线是下图A，而软磁材料的磁滞回线是下图B 。
（×）（A）（B）（C）2.12 硬磁材料指具有高磁导率、低剩磁和低矫顽力的材料，容易磁化，也容易退磁。
(× ) 2.13 当电流通入直长的圆柱形导体时，导体中心的磁场强度最小。
一、是非题（在括号内正确的画“○”，错误的画“×”。
每题1.5分，共30分）1．连续法磁化时，工件表面的磁感应强度越大，缺陷产生的漏磁场也越大，检测灵敏度越高。
( × )选6.57变2．正火状态的40Cr钢，由于加入合金元素Cr，其矫顽力比正火状态的40钢高。
( 〇 )书P44 3．冲击电流可用于干法检验。
( × )书P564．对铁磁性材料而言，由于存在磁滞现象，有可能出现磁感应强度B的方向与磁场强度H的方向不一致的现象。
( 〇 )习2.17变5．当试件被磁化时，如没有产生磁极，就不会有退磁场。
( 〇 )习2.45 6．采用中心导体法对筒形工件进行磁化，如果工件较长，可以采取加长磁化时间进行一次磁化来完成整个工件的检测。
（×）习2.60变7．采用直流电对钢棒进行轴向通电法周向磁化，同时用整流电进行线圈法纵向磁化，由于两者产生的磁场相互垂直，就可使钢棒圆周面上任何方向上的表面裂纹不漏检。
( × )习3.34变8．当电磁轭电流值不变时，磁轭间距减少，其提升力增大。
( 〇 )3.35变9．如果用铜基钎料钎接两奥氏体不锈钢圆棒，会在钎焊处产生非相关磁痕显示。
( × )7.14变10．对于曲轴等形状复杂的大型轴类工件一般宜采用连续法进行检测。
( 〇 )习8.5变11．直流电不适用于干法检验主要是因为直流电没有趋肤效应，对表面缺陷检测灵敏度低。
（×）选3.4变12．采用轴向通电法检测时，在保证不烧坏工件的前提下，应尽量使通过工件的电流大一些。
（×）选3.3变13．铁磁性材料中，晶格的存在是铁磁性材料存在磁畴的根本原因，晶格尺寸越大，形成的磁畴尺寸也越大。
（×）书P19 14．由于钢铁的磁导率远大于空气的磁导率。
因此当磁感应线由钢铁进入空气，或者由空气进入钢铁,在空气中磁感应线的方向几乎与界面相垂直。
( 〇 )书P4015．环形件绕电缆法的磁化规范可按绕电缆法的经验公式2/35000+=D L IN 计算选取，其中L/D 按15计算。
1.长为500mm、直径为20mm的钢制轴类试件需要检查周向缺陷，若选用连续螺线圈纵向磁化法，线圈匝数为10匝，则应选用多大的磁化电流？解：∵工件长径比L/D=500/20=25，∴L/D=15,采用在低充填因数线圈中偏心放置纵向磁化，依经验公式NI=45000/(L/D)可有I=45000/[N(L/D)]将N=10、L/D=15代入上式，可得I=300A2.有一长为200mm、直径为20mm的钢制轴类试件需检查周向缺陷。
若选用连续法线圈纵向磁化，则应施加多大的磁化电流？解：∵工件长径比L/D=200/20=10，∴不需要作修正。
采用在低充填因数线圈中心偏心放置纵向磁化，依经验公式NI=45000/(L/D)可有I=45000/[N(L/D)],∴将N=10、L/D=10代入上式，可得I=450A3.钢制轴类试件长径比为25，正中放置在匝数为10的低充填因数线圈中检查周向缺陷。
线圈半径为R=150mm，需选用多大的磁化电流？解：选用经验公式NI=(K2R)/[6(L/D)－5] 由上式可有I=(K2R)/N[6(L/D)-5]，∵L/D=25＞15，∴取L/D=15，将K2=1720(经验常数)，R=150mm，N=10，L/D=15代入上式，可得I=303.5A 答：磁化电流应为303.5A；两次完成全检4.已知开端线圈的内半径R=150mm、宽度为L=50mm。
若要求在线圈轴线端部产生磁化磁场强度H端=60（Oe），试求磁化线圈的安匝数NI为多少？解：有限长线圈轴线端部的磁场强度为H=(NI/L)·[L/5(L2+R2)1/2] 由上式可得NI=2H(L2+R2)1/2 R=0.15m L=0.05m H=2400A/m 将已知数据代入上式可得NI=1510安匝5.钢制轴类试件长径比为10，正中放置在匝数为10的低充填因数线圈中检查周向缺陷。
线圈半径R=150mm，应选用多大的磁化电流？解：选用经验公式NI=K2R/[6(L/D)-5] 由上式可有：I=K2R/{N[6(L/D)-5]},将K2=1720（经验常数）、R=150mm、N=10、L/D=10代入上式，可得I=469A6.有一钢制轴，长400mm、直径Φ40mm，使用一段时间后，需检查此轴的疲劳裂纹。
选用连续法线圈纵向磁化法，线圈匝数为20匝。
求磁化电流为多少？解：∵工件长径比L/D=400/40=10，∴不需要作修正。
在低充填因数线圈中偏心放置，依经验公式NI=45000/(L/D)，可有I=45000/N(L/D),将N=20、L/D=10代入上式，可得I=225A7.一截面为50×50mm2的方钢棒，若采用直接通电法，使在其表面的磁化磁场强度H=8000A/m，求所施加的磁化电流？解：方钢的当量直径为D=2(α+b)/π=2x(50+50)/3.14=64mm=0.64m 由H=πD 可有I=πDH=3.14x0.064x8000=1608A8.已知工件的直径D=50mm，若采用通电法使其表面的磁化磁场强度为2400安/米，则应施加多大的磁化电流？解：工件半径r=D/2=25mm=0.025m 由公式：H=I/2πr 可有I=2πrH=2x3.14x0.025x2400=377A9.若在半径为25mm的导体上施加375安培的电流，则导体表面的磁化磁场为多少安米？解：工件半径r=25mm=0.025m 由公式：H=I/2πr 可得H=375/(2x3.14x0.025)=2387.3A/m10.已知长直圆柱形钢棒的直径为D=50mm。
若用通电法产生周向磁场并要求钢棒表面的磁场强度为30奥斯特，求应施加多大的磁化电流？解：工件半径R=D/2=50/2=25mm＝0.25m 由公式H=I/2πR 可有I=2πRH 将r=25mm，H=2400A/m代入上式，可得I=375A11.一钢棒长400mm，直径60mm，通1500A电流磁化，问钢棒表面的磁场是多少Oe特？多少A/m？解：钢棒半径R=60/2=30mm=0.3m 依公式H=I/2πR，可知钢棒表面的磁场强度为H=(1500/2)x3.14x0.3 Oe=8000A/m12.对于直径为100mm的圆棒钢材，用直流电直接通电法进行周向磁化，为获得试件表面20奥斯特（Oe）的磁场强度，试求其磁化电流值（A）解：∵r=d/2=100/2=50mm；而H=2I/r，∴I=H·r/2=20x(50/2)=500A13.钢管内径Φ1=14mm，壁厚为δ=6mm。
采用中心同轴穿棒法磁化，若磁化电流为I=750A，试计算管内、外壁上的磁场强度解：内半径r=d/2=14/2=7mm 外半径R=r+δ=7+6=13mm 由公式H=2I/r可导出磁场强度：内壁上H内=2x750/7=214.3(Oe),外壁上H外=2x750/13=115.4(Oe) 14.钢板厚度为10mm，选用输出电流最大值Im=500安培的触头式磁粉探伤仪进行磁粉探伤试求触头间距的最大值为多少？解：依试件厚度，应选I=(3.5-4.5),D取其下限值以求最大间距Dm，即有Im=3.5Dm ∴Dm=Im/3.5=500/3.5=143mm15.设磁感应强度B=0.8特，相对磁导率μr=400，求磁化磁场强度H 为多少？解：∵B=μH；而μ=μrμ0，式中：μ0=４πx10-7亨/米 ∴H=B/μ=0.8/(400x4πx10-7)=1.59×103A/m16.设钢与空气的分界面的法线与钢中磁感应线B1的夹角α1=89.9°，且当磁感应强度的大小为B1=0.8特时，求空气中的磁感应强度的法向分量B2n=？解：依磁感应线的边界条件：B1n=B2n可知：B2n=B1n=B1·cosα1=0.8·cos89.9°=0.0014特17.若正弦交流电的有效值为400安培，试求其峰值电流是多少？解：∵I有=[1/(2)1/2]I幅，∴I幅=(2)1/2xI有=1.414x400=565.6(A)18.有一不等径轴，如右图。
要检查纵向缺陷，应如何检查并确定磁化电流值（选用高灵敏度）？解：应采用直接通电周向磁化连续法探伤，因轴直径不同，所以应分段进行检查。
先检查两端φ50两段，再检查中间一段。
∵工件最大直径为D=100<125 ∴磁化电流为I=(16-36)D高灵敏度应采用规范的上限值，所以，检查Ф50段时，磁化电流应为：I=36D=36x50=1800A；检查Ф100段时，磁化电流应为：I=36D=36x100=3600A解2：可采用直接通电周向磁化连续法探伤，因轴直径不同可分段检查，先检查两端Φ50两段，磁化电流值为：I=（6-10）D 取10·DI=10·D=10×50=500安，然后再检查中间Φ100段，磁化电流为：I=10·D=10×100=1000安培 答：磁化电流分别为500安、1000安19.有一钢制轴类工件，尺寸如右图，当采用连续法磁粉探伤时，应采用何种磁化方法检查纵向缺陷，如何确定磁化规范值？（要求用较高灵敏度）解1：应采用直接通电周向磁化检查此工件。
磁化规范：∵D=100<125，∴I=(16-36)D,高灵敏度应取上限值计算，当采用半波或全波整流电流时，电流为I=36D=36x100=3600A解2：可采用直接通电周向磁化连续法检查此工件。
利用经验公式I=（6-10）D，因要求较高灵敏度可取I=10·D则I=10·D=10×100=1000安培20.一工件尺寸如下图，采用周向连续法探伤，磁化电流值应为多少？解：此工件应逐渐增大电流值,分段磁化,采用直接通电法磁化,当工件直径D=100<125mm时,磁化电流按下式确定:I=(16-36)D①采用全波或半波整流电磁化时,Ф50部位 上限I=36x50=1800A；下限I=16x50=800Ａ；Ф100部位 上限I=36x100=3600A；下限I=16x100=1600A；②采用交流电磁化时，电流值应为上述电流值的一半。
所以Ф50部位 上限I=18x50=900A；下限I=8x50=400A；Ф100部位 上限I=18x100=1800A；下限I=8x100=800Ａ21.有一根不同粗细的轴如右图，要检查纵向（轴向）表面缺陷，应如何检查？并确定磁化电流值（选用严格磁化规范）解：根据题意要求，应采用交流电直接通电周向磁化连续法，因工件有突变截面，在处理突变截面磁化规范时，按公式[(Φ大-Φ小)/(Φ)]x100%＞或＜30%决定是否分段磁化,计算结果大是[(80-50)/80]x100%=37.5%和[(120-80)/(120)]x100%=33.3%，其截面变化率都大于30%，因此必须分段进行磁化。
磁化电流的确定采用机械部常用经验公式：I=(6~10)D，其中D为工件直径，单位毫米，I为磁化电流强度，单位安培，分三段磁化，采用严格磁化规范，通过计算得：I1=10x50=500(A)；I2=10x80=800(A)；I3=10x120=1200(A)，磁化先后顺序为由小电流至大电流分段检查。
